Pumpenschaltschrank: Typen, Anschlusspläne, Übersicht gängiger Modelle

Kurzer Überblick über beliebte Modelle

Meiden Grundfos Control MP204

Grundfos Control MP204 Schaltschränke sind für den automatischen Betrieb und Schutz einer Pumpe ausgelegt.

Die Parameter in Grundfos Control MP204 können manuell und automatisch angepasst werden, und es gibt zwei Schwellenwerte: Der erste ist eine Warnung, der zweite eine Notabschaltung. Ein Auslöseprotokoll, das die Gründe für die Reaktion auflistet, wird im Speicher gespeichert

Technische Eigenschaften:

• Spannung - 380 V, 50 Hz
• Motorleistung der angeschlossenen Geräte - von 1,1 bis 110 kW
• Temperaturbereich – von -30°C bis +40°C
• Schutzart: IP54

Der Vorteil ist die Möglichkeit, CIU-Daten zu übertragen und Parameter über Grundfos GO anzupassen.

SUN von der NGO STOIK

Kontrollstationen für Pumpeinheiten (SUN) von NPO STOIK. Entwickelt für die automatische Steuerung von Tauchwassereinlass- und Entwässerungspumpen, die 1 bis 8 Anschlüsse bedienen können.

Ein Muster des SUN 30 kW in einem Metall-Klappkoffer mit einem Aucom-Softstarter und einem Delta-Frequenzumrichter

Technische Eigenschaften:

• Spannung - 380 V, 50 Hz
• Motorleistung der angeschlossenen Geräte – ​​von 0,75 bis 220 kW
• Temperaturbereich – von -10°C bis +35°C
• Schutzart: IP54

Zu den Grundfunktionen gehört die automatische Aktivierung der Belüftung, wenn die Temperatur im Schrank über die Norm steigt.

Schränke der Marke Grantor

Multifunktionsschränke der Marke Grantor sind für die Wartung von Zirkulations- und Entwässerungssystemen bestimmt.

Mögliche Betriebsarten: Zirkulation und Entwässerung durch einen analogen Sensor oder durch einen Druckschalter. Zwei Optionen für den Betriebsalgorithmus beinhalten ein gemeinsames oder sequentielles Einschalten von Pumpen

Technische Eigenschaften:

• Spannung - 1x220 V oder 3x380 V, 50 Hz
• Motorleistung der angeschlossenen Geräte - bis zu 7,5 kW für jeden Motor
• Temperaturbereich - von 0°С bis +40 °С
• Schutzart: IP65

Im Notfall und bei Ausfall des Pumpenmotors (durch Kurzschluss, Überlastung, Überhitzung) wird das Gerät automatisch abgeschaltet und eine Backup-Option angeschlossen.

Kleiderschränke Wilo SK

Die Baureihen SK-712, SK-FC, SK-FFS der Marke Wilo sind für die Steuerung mehrerer Pumpen ausgelegt - von 1 bis 6 Stück.

Mehrere automatische Schaltungen am Wilo-Schrank SK-712 vereinfachen den Betrieb von Pumpstationen erheblich

Technische Eigenschaften:

• Spannung -380 V, 50 Hz
• Motorleistung der angeschlossenen Geräte - von 0,37 bis 450 kW
• Temperaturbereich – von +1°C bis +40°C
• Schutzart: IP54

Während des Betriebs werden alle technologischen Parameter auf dem Display angezeigt. Im Notfall wird ein Fehlercode angezeigt.

So wählen Sie einen Pumpenschaltschrank aus

Die überwiegende Mehrheit der modernen in- und ausländischen Hersteller produziert Geräte, die vollständig betriebsbereit sind.

Um beim Kauf eines Pumpenschaltschranks keinen Fehler zu machen, müssen Sie auf folgende Parameter achten:

1. Baujahr. Idealerweise sollte es mit dem Produktionsdatum der angeschlossenen Geräte übereinstimmen.
2. Parameter und Anzahl der unterstützten Aggregate. In diesem Fall müssen die Leistung des Geräts, der Strom und die Betriebsspannung des Motors berücksichtigt werden.
3. Steuerungstyp. Es kann manuell, automatisch und ferngesteuert sein.
4. Betriebsbedingungen. Dazu gehören so wichtige Indikatoren wie Temperatur und Luftfeuchtigkeit.

Achte außerdem beim Kauf eines SHUN auf seine Leistung, Verarbeitungsqualität und Kompatibilität mit Plug-in-Pumpen. Die Befolgung dieser einfachen Regeln hilft Ihnen, Fehler zu vermeiden und langlebige und produktive Geräte zu erwerben. Wenn Sie diese einfachen Regeln befolgen, können Sie Fehler vermeiden und langlebige und produktive Geräte kaufen.

Die Befolgung dieser einfachen Regeln hilft Ihnen, Fehler zu vermeiden und langlebige und produktive Geräte zu erwerben.

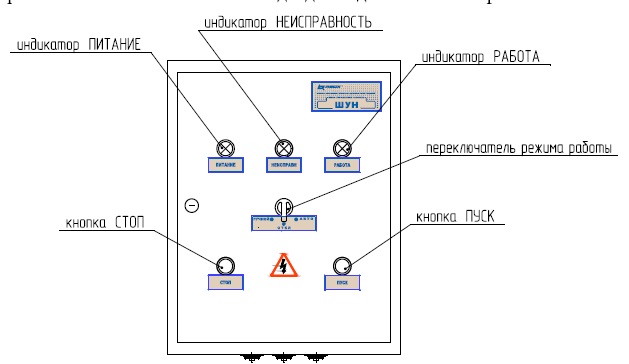

Schaltschrank für eine Pumpe (SHUN-1)

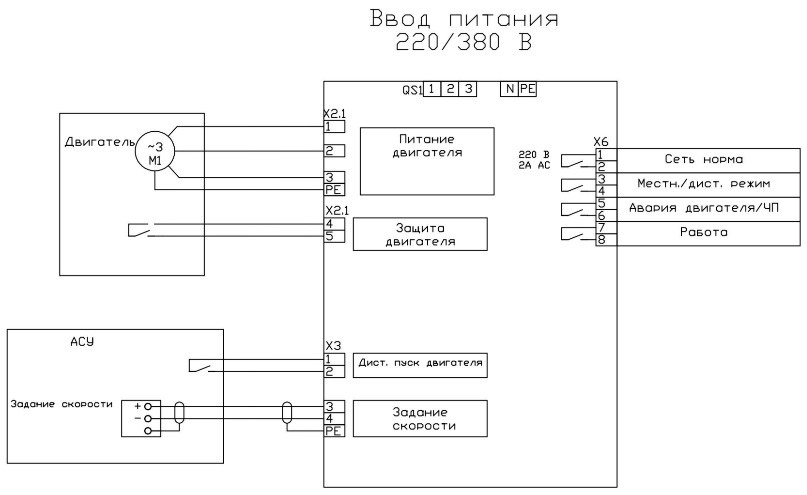

Die einfachsten Schaltschränke sind Schaltschränke für eine Pumpe (SHUN-1). Für den Betrieb reicht es aus, ein Steuerelement zu installieren - ein Schütz, einen Sanftanlasser oder einen Frequenzumrichter. Die Betriebslogik ist die einfachste - schalten Sie die Pumpe auf ein Signal oder über die Tasten "Start", "Stop" ein / aus. Es wird empfohlen, ShUN-1 in Haushaltswasserversorgungssystemen, in Systemen zum Pumpen von Flüssigkeiten, Bewässerung, Zirkulation usw. zu verwenden.

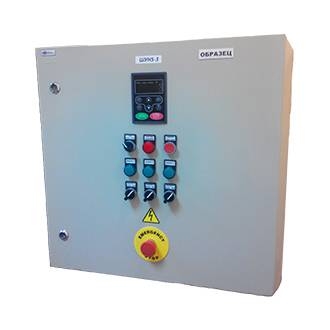

Schaltschrank für 1 Pumpe 75 kW mit Frequenzumrichter ATV 630 auf Basis von Schneider Electric Equipment	Schaltschrank für 1 Pumpe 30 kW (Sanftanlauf) basierend auf PSR-Sanftanlasser, Schneider Electric Equipment	Schaltschrank für 1 Pumpe 4 kW mit Frequenzumrichter ATV 212 auf Basis von Schneider Electric Equipment

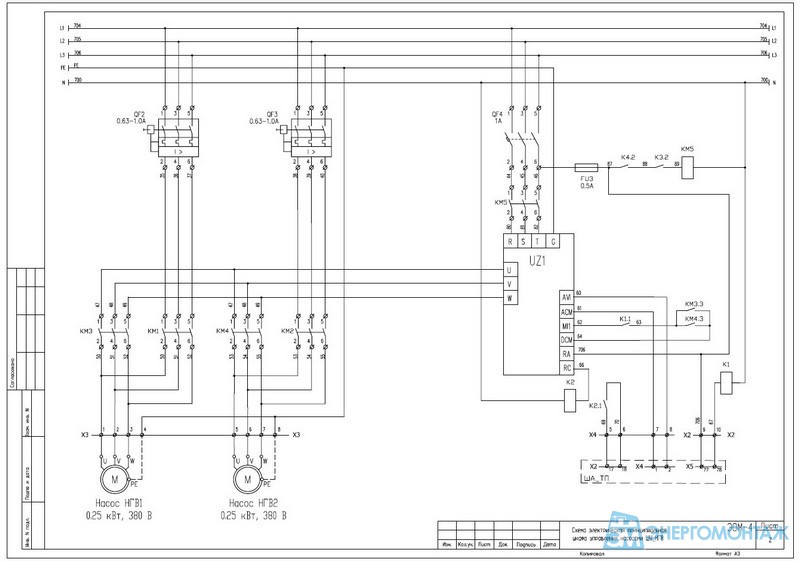

Schaltschränke für mehrere Pumpen (SHUN-2, SHUN-3, SHUN-4)

Wenn eine komplexere Betriebslogik oder Redundanz für Pumpen erforderlich ist, werden Schaltschränke gleichzeitig für 2-, 3-, 4 oder mehr Pumpen verwendet (normalerweise werden sie einfach SHUN-2, SHUN-3, SHUN-4 genannt). .

Solche Systeme werden üblicherweise in Schaltschränken für Umwälzpumpen, Bohrloch-(Tauch-)Pumpen in Wasserversorgungs- und Abwassersystemen verwendet. Die häufigste Verwendung von Schaltschränken für mehrere Pumpen findet sich jedoch in Kanalisationssystemen von Wohngebäuden (KNS Schaltschränke), Kläranlagen oder Regenwasser Abwasserkanäle, wo es notwendig ist, das Pumpen von Flüssigkeit sicherzustellen, um zu verhindern, dass der Pegel ein bestimmtes Niveau überschreitet.

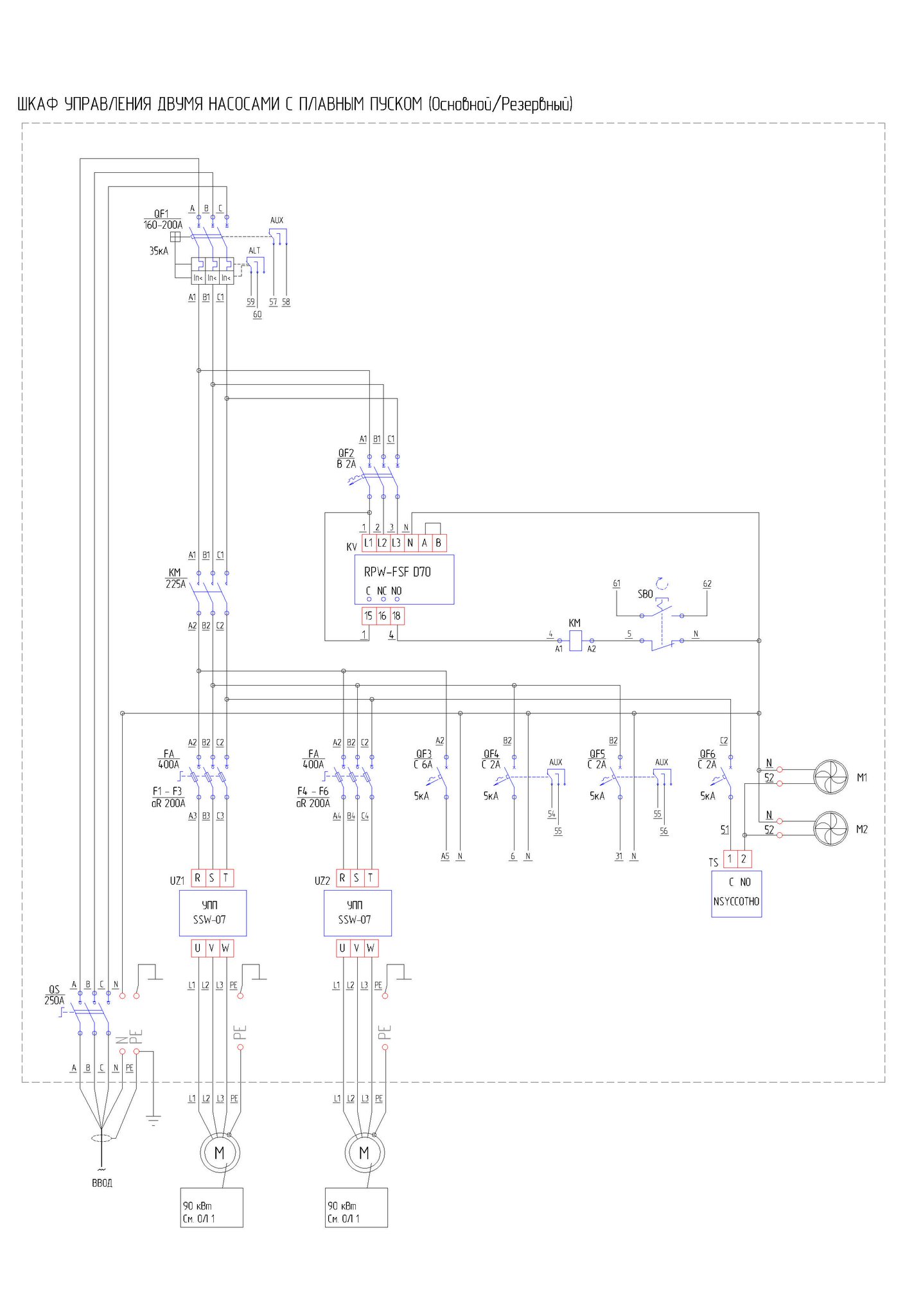

SPS-Schaltschrank mit ATS, 2 Pumpen (Sanftanlauf), Siemens Simatic S7-1200 Steuerung basierend auf ABB-Equipment	Schaltschrank für 2 Pumpen mit einer Segnetics-Steuerung basierend auf Schneider Electric-Geräten	SHUDN - 2, 18,5 kW, 2 Pumpen (Sanftanlauf), Modicon M172-Steuerung, basierend auf ABB- und Schneider Electric-Geräten

Standardmäßig ist in den Schaltschränken für mehrere Pumpen unserer Produktion ein Kaskadenstartschema implementiert, bei dem alle Pumpen arbeiten. Das Funktionsprinzip eines solchen Starts ist recht einfach: Nach einem bestimmten Algorithmus wechselt der Schaltschrank bei Bedarf die Leitpumpe, während des Betriebs wird die Betriebszeit jeder Pumpe gezählt. Die Pumpe mit der längsten Laufzeit wird immer zuerst ausgeschaltet, die mit der kürzesten Laufzeit wird immer zuerst eingeschaltet. Bei einer Störung der Führungspumpe schaltet diese auf die Reservepumpe um. Schaltschränke für mehrere Pumpen haben wie ShUN - 1 automatische und manuelle Betriebsmodi.

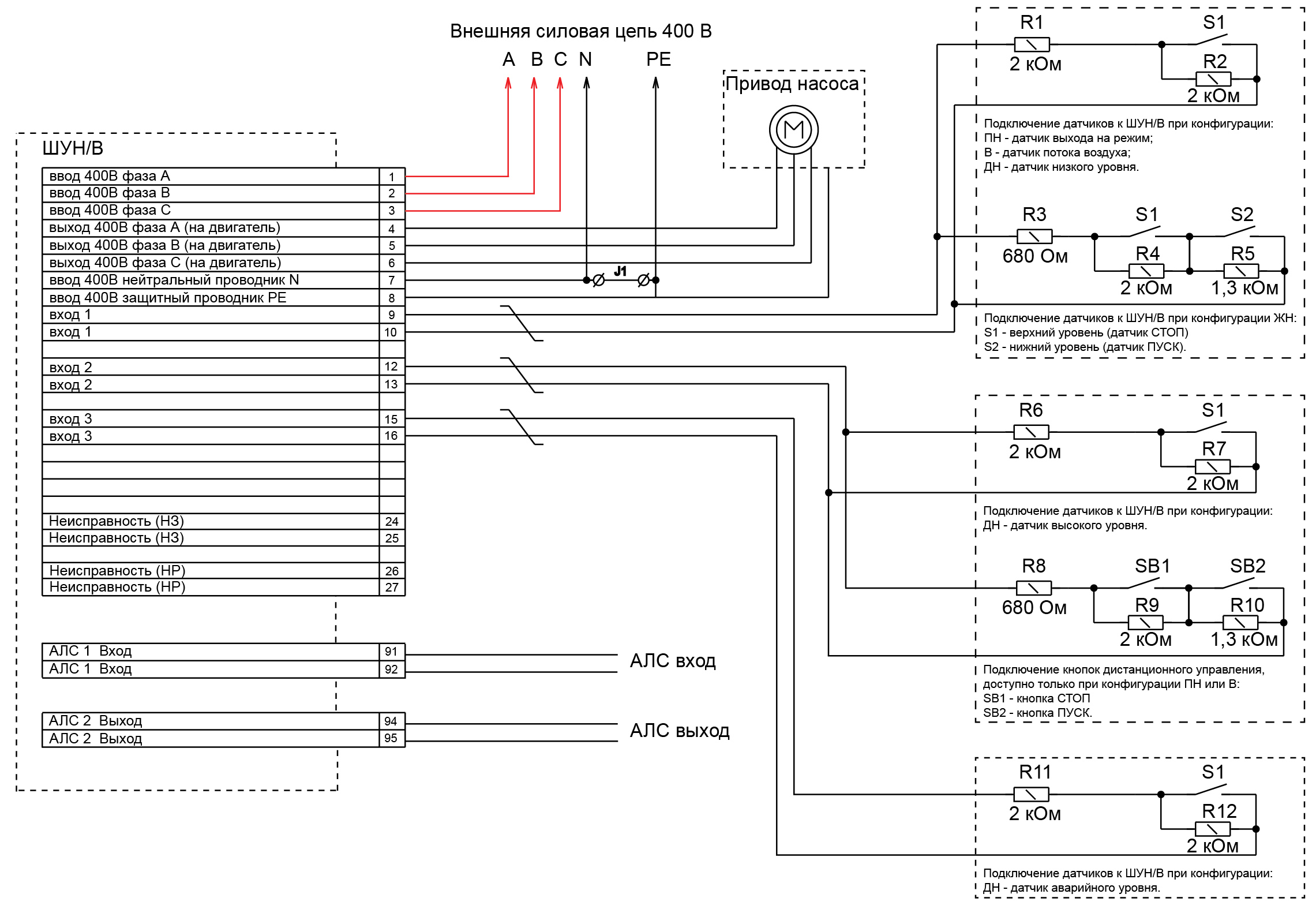

Im Automatikbetrieb kommen Start- und Stoppsignale von externen Niveauregelgeräten (siehe Diagramm).

	1 Pumpensteuerung Schwimmer Nr. 1 - Pumpenabschaltung Schwimmer Nr. 2 - Pumpenstart Schwimmer Nr. 3-Überlauf (Signal an die Leitwarte)
	2 Pumpensteuerung Schwimmer Nr. 1 - Abschalten der Pumpen Schwimmer Nummer 2 - starten Sie die erste Pumpe Schwimmer Nummer 3 - Starten Sie die zweite Pumpe Schwimmer Nr. 4-Überlauf (Signal an die Leitwarte)
	3 Pumpensteuerung Schwimmer Nr. 1 - Abschalten der Pumpen Schwimmer Nummer 2 - starten Sie die erste Pumpe Schwimmer Nummer 3 - starten Sie die zweite Pumpe Schwimmer Nummer 4 - Starten Sie die dritte Pumpe Schwimmer Nr. 5-Überlauf (Signal an die Leitwarte)

Uponor Basis X25.

Modular Regelsysteme für Flächenheizungen Uponor verdient Aufmerksamkeit – dies ist eine der Optionen für ein ideales Fußbodenheizungs-Steuerungssystem. Betrachten Sie den einfachsten kabelgebundenen Uponor Base X25-Regler mit einem Pumpenrelais

Betrachten Sie den einfachsten kabelgebundenen Uponor Base X25-Regler mit einem Pumpenrelais.

Dieses Gerät kostet mehr als 9400r.

Funktionalität:

- Drehkanalwähler zur einfachen Registrierung von Aktoren;

- Pumpenrelais 2A;

- Überspannungschutz;

- Power LED;

— 6 Kanäle (Thermostate);

- 12 Aktuatoren.

Datenblatt Uponor Base X25 im PDF-Format: installation-manual-uponor-base-4.pdf.

Ein teures Gerät, aber die Gerätepalette von Uponor ist es wert, erkundet zu werden.

Vollständigkeit des Automatisierungssystems der Pumpstation.

Es gibt drei Ansätze, um die Ausrüstung zu vervollständigen und ein System aufzubauen.

1. Zwei getrennte Artikel.
2. Blockmodularer Ansatz.
3. Ein fertiges Gerät.

Zwei getrennte Artikel.

Das System besteht aus zwei Geräten: PU und SHAK.

Deutlich kommt dieser Ansatz zum Beispiel in der Ausstattung des Sprut-2-Sets zum Ausdruck.

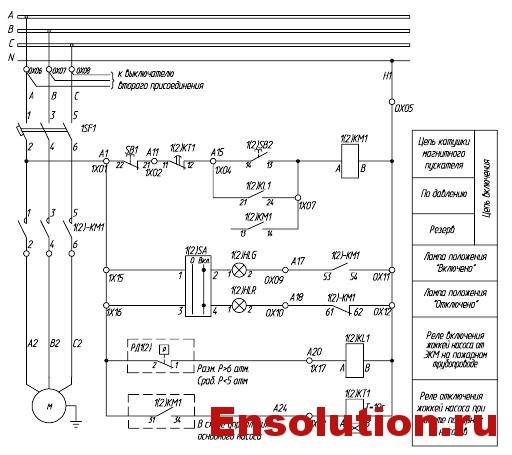

Es gibt ein Steuergerät, das auf die Steuerung von Feuerlöschpumpstationen spezialisiert ist. Das Steuergerät wird als separates Produkt hergestellt, das für den Einsatz in Wasser-Feuerlöschsystemen geschärft ist. Moderne Steuergeräte haben alle Extras: RS-485-Schnittstelle, Anzeige- und Fernbedienungsgeräte, Erweiterungsgeräte usw.

Das gesamte Leistungsteil ist in einem Schaltschrank untergebracht, der nach vorheriger Bestellung komplettiert und auch als fertiges Produkt geliefert wird.

Abhängig von der Anzahl und Leistung der Einheiten und Aktoren sowie anderen Parametern einer bestimmten Pumpstation wird ein Schrank mit Schaltgeräten als fertiges Produkt hergestellt und geliefert.

Blockmodularer Ansatz.

Dieser Ansatz wird in adressierbaren Brandmeldesystemen implementiert, beispielsweise im Bolid-Adresssystem und im Rubezh-Adresssystem.

Die Steuerung der Feuerlöschpumpstation ist auf mehrere Geräte verteilt.

Es gibt eine spezialisierte dedizierte Vorrichtung zum Implementieren der Steuerlogik der Pumpstation als Teil des Systems. Alles andere verteilt sich auf mehrere Geräte. Es gibt keinen einzigen Schrank mit allen Leistungsgeräten.

Jedes Leistungsteil hat einen eigenen Schaltschrank. Wenn die Pumpstation zum Beispiel eine Jockeypumpe, zwei Feuerlöschpumpen, ein Bypassventil und ein Feuertankfüllventil hat, dann brauchen wir 5 Stromschaltschränke.

Das Steuergerät kann eine kleine Anzahl von Leistungseinheiten und Aktoren direkt ansteuern. Ein solches Steuergerät kann auch eine geringe Anzahl von Statussignalen empfangen.

Um die Sammlung von Informationen von einer ausreichenden Anzahl von Sensoren zu organisieren und die erforderliche Anzahl von Aktoren und Leistungseinheiten zu steuern, ist es notwendig, die Basisfunktionalität zu erweitern.

Etwas anderes ist auch für das Scheduling und die Statussignalisierung sowie das Scheduling erforderlich.

Die Erweiterung der Funktionalität ist kein Problem - es ist ein Adresssystem.

Nur dies erfordert den Einsatz eines Netzwerkcontrollers, unter dessen Kontrolle die Elemente eines verteilten Systems miteinander interagieren.

Die Ausrüstungskosten bei diesem Ansatz sind aufgrund der Verwendung einheitlicherer Geräte geringer.

Aber weniger Zuverlässigkeit und einfache Bedienung. Sie müssen auch Zeit aufwenden, um alles einzurichten und auszuführen.

Ein Gerät.

Bei ausländischen Herstellern und deren Lokalisierungen in Russland werden Steuergeräte und Schaltschränke nicht in separate Kästen unterteilt, sondern in Form eines roten Kastens hergestellt.Es ist wahrscheinlich rentabler, dort ein fertiges Gerät zu kaufen, als Ingenieure zu entwerfen und zu bezahlen, um ein Fahrrad zusammenzubauen.

Die Box enthält sowohl Schwachstrom- als auch Leistungsteile. Der Schwachstromteil wird in Form einer SPS-Platine (speicherprogrammierbare Steuerung) oder einer in die Schranktür eingebauten SPS ausgeführt.

Die gesamte Betriebslogik ist bereits programmiert – der Benutzer muss nur die erforderlichen Betriebsparameter auswählen.

Die Reglerausgänge sind mit den Steuerkreisen des Leistungsteils verbunden, und die Eingänge sind auf die Schrankklemmen geführt, die gekennzeichnet sind und klar sind, was an sie anzuschließen ist.

Je nach Anzahl und Leistung der Leistungsteile wird die Box mit der gewünschten Konfiguration bestellt.

Aber die Box ist kein Stückwerk: Das Produktionsvolumen ermöglicht es Ihnen, eine ausreichende Auswahl an Grundkonfigurationen in Form von fertigen Produkten vorzuhalten.

Der Steuerkasten der Wasserfeuerlöschstation ist ein komplett betriebsbereites Produkt.

Wenn das Feuerlöschsystem komplex ist, ist dieser Ansatz natürlich aufgrund der begrenzten Grundkonfigurationen nicht anwendbar. Wenn Sie ein 3-Phasen-Ventil haben und die Box mit einem 1-Phasen-Ventilsteuerkanal bestellt wurde, dann ist es auch eine Katastrophe.

Natürlich ist eine solche Box teurer als ein Team aus mehreren Systemgeräten.

Der Unterschied ist so, als ob Sie einen MP3-Player oder seine Komponenten aus einem Arduino-Shield-Kit gekauft hätten. Aber im Gegensatz zu einem MP3-Player wird die Box nicht vom Käufer der Box bedient, sondern von der Bedienung oder gar niemandem.

Vorteile einer professionellen Installation

Gemäß den Vorschriften sollten die Installation und Wartung von Lüftungsanlagen sowie Kontrollräumen von Fachleuten mit Ingenieurausbildung durchgeführt werden.Sie sind auch voll verantwortlich für die falsche Auswahl, Installation, den Anschluss von Geräten sowie für die Wartung von technischen Geräten in einem unsachgemäßen oder Notzustand.

Um die Füllung des Schildes oder Schrankes korrekt zu bestimmen, führen Installateure eine vollständige Überwachung des Lüftungsnetzes durch.

Dann müssen Sie Folgendes tun:

• analysieren Sie die Last;
• wählen Sie das optimale Schema;
• die Betriebsarten von Geräten bestimmen, um die Effizienz zu steigern;
• Ausrüstung abholen.

Die Montage selbst nimmt etwas Zeit in Anspruch: Alle Geräte werden der Reihe nach in mehreren Reihen montiert, die Drähte sorgfältig an den Klemmleisten befestigt und in geordneten Bündeln entlang der Leitungen verlegt, dann werden sie herausgeholt.

Eine der Anschlussmöglichkeiten, wobei NK1 und NK2 Kanalheizgeräte sind; M1 - 3-Phasen-Lüfter; A, B, C - Netzanschluss, N - Nullleiter, PE - Erde; Q - Schutzthermostat gegen Überhitzung; Y - Zündschutzthermostat

Professionelle Installateure haben Erfahrung mit der Installation und dem Betrieb der Zentrale, daher ist es unwahrscheinlich, dass sie einen Fehler machen Wahl des Modells und der Nuancen Anschluss von Geräten. Außerdem sie sehr versiert in Systemdiagrammen Belüftung von Wohnungen und Landhäusern und kann schnell das Vorhandensein eines Fehlers in der Zeichnung feststellen.

Wenn Sie es nicht rechtzeitig herausfinden und die Geräte nach einem Analphabetenschema anschließen - und dies passiert auch -, können Sie einen Notfall auslösen.

Viele Unternehmen, die Lüftungs-, Kühl- und Heizgeräte herstellen oder verkaufen, sind im Verkauf und Verkauf von Abschirmungen und Schränken tätig. In Moskau kann dies beispielsweise in den Unternehmen "Ruklimat", "Roven", "AV-avtomatika", "Galvent" usw. erfolgen.

Instandhaltung und Reparatur

Die Wartung von Schaltschränken unterscheidet sich nicht von ähnlichen Vorgängen, die bei anderen elektrischen Geräten durchgeführt werden. Das heißt, alle Manipulationen laufen darauf hinaus, ausgefallene Blöcke rechtzeitig auszutauschen, Filter zu reinigen, Kontakte festzuziehen und andere Dinge.

Die Reparatur von Schaltschränken erfolgt durch den Austausch des ausgefallenen Geräts durch ein neues, leistungsfähiges Gerät. Darüber hinaus sollte nach jeder Installation eines neuen Elements der Betrieb des Schranks angepasst werden.

Wenn Sie Eigentümer eines Landhauses oder einer Datscha mit autonomer Wasserversorgung sind, haben Sie sich wahrscheinlich mindestens einmal gefragt, wie Sie Pumpanlagen effizienter und langlebiger arbeiten lassen und über mehrere praktische Betriebsmodi verfügen. Außerdem werden manchmal zwei Pumpen gleichzeitig verwendet, um das Haus mit Wasser zu versorgen und den Garten zu bewässern, daher ist es notwendig, ihre Arbeit zu koordinieren und zu automatisieren. Auf alle Fragen erhalten Sie eine Antwort, wenn Sie erfahren, was ein Pumpenschaltschrank ist und warum er benötigt wird.

Der Hauptzweck von Verteilerschränken besteht darin, den Elektromotor einer oder mehrerer Pumpeinheiten gleichzeitig zu steuern. Die Art der Pumpe spielt keine Rolle. Dies kann eine Tauchausrüstung oder eine Bohrloch- oder Entwässerungspumpe sein.

Darüber hinaus kann der Zweck der Pumpausrüstung unterschiedlich sein. Beispielsweise wird eine Taucheinheit für den effizienten Betrieb der Heizungsanlage, die Wasserversorgung eines Landhauses oder die Erstellung einer Feuerlöschanlage benötigt. Aber die Entwässerungspumpe ist zusammen mit dem Schaltschrank nützlich, um Flüssigkeit zu pumpen.

Wenn Sie einen Schaltschrank installieren, um den Betrieb der Bohrlochpumpe zu koordinieren, dann finden Sie endlich die lang ersehnte Ruhe, denn ab sofort müssen Sie den Betrieb der Geräte nicht mehr überwachen, das alles erledigt sich von selbst die Automatisierung im Schaltschrank. In diesem Fall kann dieses Gerät die folgenden Funktionen ausführen:

Die Ausrüstung gewährleistet einen sicheren und reibungslosen Start des Motors der Pumpeinheit.
die Automatisierung kann den Betrieb des Frequenzumrichters regeln;
Darüber hinaus überwacht das Gerät den Druck im System, den Wasserstand sowie die Temperatur, was für das rechtzeitige Ein- und Ausschalten der Pumpausrüstung sehr wichtig ist.

Noch umfangreicher sind die Funktionen von Schaltschränken für zwei oder mehr Pumpen:

• wenn das Gerät feststellt, dass eine der Pumpen im Notbetrieb läuft, schaltet es sofort die zweite Pumpe in Betrieb;
• da die Automatisierung des Schaltschranks den abwechselnden Betrieb jeder der Pumpen regelt, wird der Gesamtverschleiß der Pumpeneinheiten später kommen;
• wenn eine der Pumpen längere Zeit im Leerlauf ist, kann die Ausrüstung sie vor Verschlammung schützen.
• Dank eines solchen Geräts können Sie den Betrieb einer der Pumpen manuell blockieren.
• Schrankautomatisierung hat unterschiedliche Steuerprogramme für mehrere Pumpen;
• Bei Bedarf können Sie die vollständigen Daten zum Betrieb jeder Einheit separat abrufen.

Typen und ihre Eigenschaften

Es gibt mehrere Haupttypen von Schaltschränken.

Pumpenschaltschränke (SHUN)

SHUN ist eine Verteilerstation, in der sich Pumpausrüstung befindet. Ein Steuersystem (Fernbedienung, Computer) ist in der Lage, verschiedene Arten von Motoren (Entwässerung, Tauchboot, Bohrloch usw.) zu regeln.Diese Station ist bequem zu verwenden, wenn der Abstand zwischen dem Kontrollobjekt und dem Kontrollobjekt groß ist. Einem solchen System können beliebig viele Geräte hinzugefügt werden. Für minimale Arbeit reichen nur zwei Pumpen aus. Die erste Pumpe (Tauch- oder Bohrlochpumpe) wird benötigt, um das System mit Wasser zu versorgen. Die zweite Pumpe (Entwässerung) wird in Notsituationen eingesetzt, um schnell Wasser aus dem System zu pumpen. Üblicherweise besteht der SHUN aus folgenden Elementen:

• rechteckiges Metallgehäuse
• Sicherungen und Schutzelemente
• Steuergerät
• Schalter
• Frequenzumwandler
• automatische Verstelleinheit
• ein Satz Sensoren und Glühbirnen (zum Schutz verwendet)
• Thermorelais

Die Konfiguration des SHUN kann je nach Verwendungszweck variieren. Die Schalter können verwendet werden, um die Pumpe manuell ein- oder auszuschalten. Sensoren werden benötigt, um den Wasserdruck und die Temperatur zu kontrollieren. Die Steuereinheit regelt die Drehstromspannung. Auf der Vorderseite des SHUN befindet sich eine Blende, die von Hersteller zu Hersteller unterschiedlich sein kann. Jedes Modell muss jedoch über „Start“- und „Stop“-Tasten verfügen, um manuelles Starten und Stoppen zu ermöglichen.

Ventilsteuerschränke (SHZ)

SHUZ - eine Station, die mit einphasigen oder dreiphasigen elektrischen Absperrschiebern arbeitet. Die Arbeit mit ihnen hängt von den Signalen ab, die von den Modulen kommen. Im Schaltschrank wurde ein System durchdacht, mit dem die Ventile sowohl manuell (über das Bedienfeld) als auch ferngesteuert (unter Verwendung spezieller Geräte, z. B. eines Computers) gesteuert werden können. Im SHZ herrscht Lichtalarm. Es zeigt den Zustand der Ventile an, führt Operationen aus, die vor längerem Betrieb (mehr als 1 Sekunde) schützen, und blockiert Überlastungen.

Lüftungsschaltschränke (SHUV)

Shuv - eine Station, die die gewünschte Temperatur und Luftfeuchtigkeit im Raum aufrechterhält und bei Bedarf auch neue Parameter einstellt. Die Station wird mit einer speziellen Fernbedienung oder einem Computernetzwerk eingestellt. Das Standardpaket von SHV beinhaltet:

• Verteidigungsmechanismus
• Leistungsschalter
• Signallampen
• Schütze, Starter, Schalter
• Frequenzumwandler
• Relais
• Mikroprozessorsteuerung

Wärmetauscher (hauptsächlich Wasser) oder Lufterhitzer werden verwendet, um das SHUV vor niedrigen Temperaturen, Einfrieren und Eisbildung zu schützen.

Lichtschaltschränke (SHUO)

SHUO ist eine Station, die alle Beleuchtungselemente steuert. Der Beleuchtungsalgorithmus kann je nach Anforderungen des Projekts völlig unterschiedlich sein. SHOO besteht aus folgenden Elementen:

• manueller Lichtauslöser
• elektronischer Lastschalter
• Notfall-batterie
• Schalter
• Elektro-Sicherung
• Überstromschutzschalter
• externer Kabelkanal

Der Komfort beim Arbeiten mit SHUO wird durch einen zusätzlichen Schalter erreicht. Damit können Sie zwischen drei Betriebsarten wählen: Manuell, Timer, Fotorelais. Mit eingebauten Blöcken können Sie die Ein- und Ausschaltzeiten einstellen.

Ventilsteuerschränke (SHUK)

SUK ist eine Station, die Rauch- und Brandschutzklappen regelt. Gleichzeitig zeigt die Lichtsignalisierung die aktuelle Position der einzelnen Ventile an und der Disponent kann die notwendigen Informationen erhalten. Die Position der Ventile variiert in Abhängigkeit von drei Modi: ferngesteuert, manuell und automatisch.Im Automatikmodus wird der Standardschutz aktiviert (der Feueralarm wird eingeschaltet und die Feuerlöschanlage wird gestartet). Im Remote-Modus wird eine Benachrichtigung an den Prozessbediener gesendet. Der manuelle Modus wird verwendet, wenn die beiden vorherigen nicht funktionieren. Um es zu verwenden, müssen Sie unabhängig die Taste drücken, um das Feuerlöschsystem zu starten und den Alarm einzuschalten.

Kriterien für die Auswahl des richtigen Schranks

Da in Wasserversorgungs-, Feuerlösch- und anderen Anlagen oft Anforderungen für den synchronen Anschluss mehrerer Geräte bestehen, wird zur Lösung dieses Problems ein SHUN benötigt. Beim Kauf müssen sowohl das Qualitätsniveau des Produkts als auch die Leistung der Lasten, für die es ausgelegt ist, berücksichtigt werden.

Aber die Auswahl eines gut ausgestatteten Bedienfelds für Entwässerungspumpen ist nicht alles

Es ist wichtig, dass das Steuerungssystem mit der zu wartenden Ausrüstung kompatibel ist. Wenn Sie beispielsweise einen SPS-Schaltschrank in Kombination mit Pumpen der neuen Generation verwenden, müssen Sie bei einem modernen Modell Halt machen. Üblicherweise wird das System so gewählt, dass sein Baujahr mit dem des Gerätes übereinstimmt.

Typischerweise wird das System so ausgewählt, dass sein Baujahr mit dem des Gerätes übereinstimmt.

Um einen effizienten Betrieb, eine schnelle Amortisation und eine lange Lebensdauer des Feuerlöschpumpen-Schaltschranks zu erreichen, ist es notwendig, ihn gemäß dem Hydrauliksystemdiagramm zu kaufen. Mit einer kompetenten Lösung dieses Problems ist es möglich, nicht nur eine hohe Zuverlässigkeit, sondern auch eine Ressourceneinsparung zu erreichen.

Komponenten für den KNS-Schaltschrank sollten unter Berücksichtigung der vorhandenen Pumpenausstattung ausgewählt werden.

KNS-Steuerplatine

Für den reibungslosen Betrieb des Systems benötigen Sie:

• Drucksensor;
• Konverter;
• Elektromagnetische Starter;
• Netzdrosseln;
• Controller.

Neben Qualitätsindikatoren achten Käufer häufig auf die Kosten der Ausrüstung.

Hier ist es wichtig, nicht zu versuchen, das billigste Modell des SHUN-Pumpenschaltschranks zu wählen. Denn solche Geräte sind meist nicht sehr zuverlässig und nicht für lange Betriebszeiten ausgelegt. Denn solche Geräte sind meist nicht sehr zuverlässig und nicht auf lange Lebensdauer ausgelegt.

Denn solche Geräte sind meist nicht sehr zuverlässig und nicht für lange Betriebszeiten ausgelegt.

Übersicht beliebter Modelle

Unter den auf dem heimischen Markt präsentierten SHUN gibt es Marken, die es bereits geschafft haben, sich von der besten Seite zu beweisen. Zu diesen Produkten gehört ShUN Grundfos. Die Ausrüstung dieses Herstellers dient zur Steuerung des Betriebs von Entwässerungs- und Kotpumpen der folgenden Typen:

• SEG;
• SEV;
• A.P.

In diesem Fall spielt der Schrank die Rolle eines Schaltgeräts. Es verbindet die Pumpe mit dem System und schwimmt mit Kabeln. Steuerschränke für Grundfos Ablaufpumpen können an ein 220-V- und 380-V-Netz angeschlossen werden. Wenn die Kennzeichnung des von Ihnen gewählten Modells den lateinischen Buchstaben D enthält, bedeutet dies, dass das Produkt für die Steuerung von 2 Pumpen ausgelegt ist.

Grundfos-Modell

Die Palette der Grundfos-Produkte ist ziemlich breit präsentiert. Es umfasst SHUN, die sich in Konfiguration und technischen Eigenschaften unterscheiden. Alle von ihnen sind jedoch in der Lage, die folgenden Funktionen auszuführen:

1. Pumpensteuerung;
2. Automatischer Start bei längerer Inaktivität;
3. Füllstandskontrolle mit Datenausgabe an das Anzeigefeld;
4. Einstellung.

Der Betrieb der in OKOF enthaltenen Pumpenschaltschränke ist bei Temperaturen von minus 20 bis plus 40°C möglich.

Die meisten Grundfos-Modelle sind mit einer elektronischen Motorschutzeinheit ausgestattet gegen:

• Probelauf;
• Spannungsabfälle;
• Phase fehlt.

KNS-Schränke Alpha Control KNS sind nicht weniger beliebte Marke. Sie sollen die Arbeit von Abwasserstationen organisieren und ihre Ausrüstung automatisch steuern. Schränke dieser Marke schützen Pumpen vor Faktoren, die zum Ausfall führen, und können alle Gerätemodelle steuern.

Dank der Verwendung solcher Geräte ist es möglich, eine gleichmäßige Entwicklung der Pumpenressource zu erreichen. Mit dem grundlegenden SHUN-Schema können Sie zwei oder mehr Geräte nach dem Haupt- und Backup-Prinzip steuern.

Fazit

Aus der Analyse der obigen Informationen können wir schließen, dass die Verwendung von SHUN nicht nur einen effizienten Betrieb der Geräte ermöglicht, sondern auch Strom spart. Daher werden sie in verschiedenen Bereichen menschlicher Aktivität weit verbreitet verwendet.
