Sonnenkollektoren für die Hausheizung: Typen, wie man sie richtig auswählt und installiert

Materialien zum Erstellen einer Solarplatte

Wenn Sie mit dem Bau einer Solarbatterie beginnen, müssen Sie sich mit folgenden Materialien eindecken:

• Silikatplatten-Fotozellen;
• Spanplatten, Aluminiumecken und -leisten;
• Hartschaumgummi 1,5-2,5 cm dick;
• ein transparentes Element, das als Basis für Siliziumwafer dient;
• Schrauben, selbstschneidende Schrauben;
• Silikondichtmasse für den Außenbereich;
• elektrische Drähte, Dioden, Klemmen.

Die Menge der benötigten Materialien hängt von der Größe Ihrer Batterie ab, die meistens durch die Anzahl der verfügbaren Fotozellen begrenzt ist. Von den Werkzeugen, die Sie benötigen: einen Schraubendreher oder einen Satz Schraubendreher, eine Bügelsäge für Metall und Holz, einen Lötkolben. Um die fertige Batterie zu testen, benötigen Sie einen Amperemeter-Tester.

Betrachten Sie nun die wichtigsten Materialien genauer.

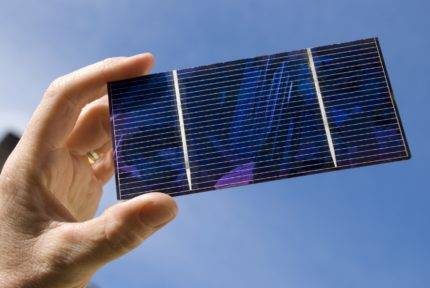

Siliziumwafer oder Solarzellen

Es gibt drei Arten von Fotozellen für Batterien:

• polykristallin;
• monokristallin;
• amorph.

Polykristalline Platten zeichnen sich durch einen geringen Wirkungsgrad aus. Die Größe der nützlichen Aktion beträgt etwa 10 - 12%, aber diese Zahl nimmt im Laufe der Zeit nicht ab. Die Lebensdauer von Polykristallen beträgt 10 Jahre.

Die Solarbatterie wird aus Modulen zusammengesetzt, die wiederum aus Photovoltaik-Konvertern bestehen. Batterien mit Fotozellen aus starrem Silizium sind eine Art Sandwich mit aufeinanderfolgenden Schichten, die in einem Aluminiumprofil befestigt sind.

Monokristalline Solarzellen haben einen höheren Wirkungsgrad - 13-25 % und eine lange Lebensdauer - über 25 Jahre. Mit der Zeit nimmt jedoch die Effizienz von Einkristallen ab.

Einkristallwandler werden durch Sägen künstlich gezüchteter Kristalle erhalten, was die höchste Photoleitfähigkeit und Leistung erklärt.

Film-Photokonverter werden durch Abscheiden einer dünnen Schicht aus amorphem Silizium auf einer flexiblen Polymeroberfläche erhalten.

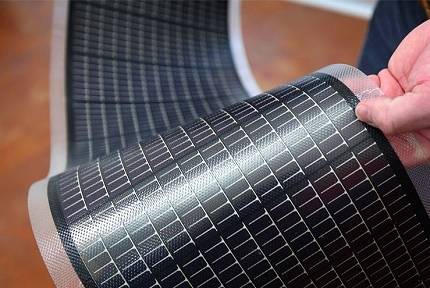

Flexible Batterien aus amorphem Silizium sind Stand der Technik. Ihr photoelektrischer Wandler wird auf eine Polymerbasis gespritzt oder geschweißt. Wirkungsgrad im Bereich von 5 - 6 %, aber Foliensysteme sind extrem einfach zu installieren.

Filmsysteme mit amorphen Photokonvertern sind vor relativ kurzer Zeit aufgetaucht. Dies ist extrem einfach und so billig wie möglich, verliert jedoch schneller als Konkurrenten an Verbraucherqualitäten.

Es ist nicht ratsam, Lichtschranken unterschiedlicher Größe zu verwenden. In diesem Fall wird der von den Batterien erzeugte maximale Strom durch den Strom der kleinsten Zelle begrenzt. Das bedeutet, dass größere Platten nicht mit voller Leistung arbeiten.

Fragen Sie beim Kauf von Fotozellen den Verkäufer nach der Versandart. Die meisten Verkäufer verwenden die Wachsmethode, um die Zerstörung zerbrechlicher Elemente zu verhindern

Die Kosten für Fotozellen sind ziemlich hoch, aber viele Geschäfte verkaufen die sogenannten Elemente der Gruppe B. Produkte, die dieser Gruppe zugeordnet sind, sind defekt, aber für den Gebrauch geeignet, und ihre Kosten sind 40-60% niedriger als die von Standardplatten.

Rahmen und transparentes Element

Der Rahmen für das zukünftige Paneel kann aus Holzlatten oder Aluminiumecken bestehen.

Die zweite Option ist aus mehreren Gründen vorzuziehen:

• Aluminium ist ein Leichtmetall, das die tragende Struktur, auf der die Batterie installiert werden soll, nicht ernsthaft belastet.
• Bei der Durchführung einer Korrosionsschutzbehandlung wird Aluminium nicht durch Rost angegriffen.
• Nimmt keine Feuchtigkeit aus der Umgebung auf, verrottet nicht.

Bei der Auswahl eines transparenten Elements müssen Parameter wie der Brechungsindex des Sonnenlichts und die Fähigkeit, Infrarotstrahlung zu absorbieren, beachtet werden. Die Effizienz von Fotozellen hängt direkt vom ersten Indikator ab: Je niedriger der Brechungsindex, desto höher die Effizienz von Siliziumwafern

Die Effizienz von Fotozellen hängt direkt vom ersten Indikator ab: Je niedriger der Brechungsindex, desto höher die Effizienz von Siliziumwafern.

Der minimale Lichtreflexionskoeffizient für Plexiglas oder seine billigere Version - Plexiglas. Der Brechungsindex von Polycarbonat ist etwas niedriger.

Es hängt vom Wert des zweiten Indikators ab, ob sich die Silizium-Fotozellen selbst erwärmen oder nicht. Je weniger die Platten Hitze ausgesetzt sind, desto länger halten sie. IR-Strahlung wird am besten durch spezielles wärmeabsorbierendes Plexiglas und Glas mit IR-Absorption absorbiert. Ein bisschen schlimmer - gewöhnliches Glas.

Am besten wäre es, wenn möglich, als transparentes Element entspiegeltes Klarglas zu verwenden.

Im Hinblick auf das Verhältnis der Kosten zu den Brechungsindizes von Licht und Absorption von Infrarotstrahlung ist Plexiglas die beste Option für die Herstellung einer Solarbatterie

Das Funktionsprinzip der Solarbatterie

Das Gerät ist so konzipiert, dass es die Sonnenstrahlen direkt in Strom umwandelt.

Dieser Vorgang wird als photoelektrischer Effekt bezeichnet.

Halbleiter (Siliziumwafer), die zur Herstellung von Elementen verwendet werden, haben positiv und negativ geladene Elektronen und bestehen aus zwei Schichten, der n-Schicht (-) und der p-Schicht (+).

Überschüssige Elektronen werden unter dem Einfluss von Sonnenlicht aus den Schichten herausgeschlagen und besetzen leere Plätze in einer anderen Schicht.

Dadurch bewegen sich freie Elektronen ständig von einer Platte zur anderen und erzeugen Strom, der in der Batterie gespeichert wird.

Technische Eigenschaften

Das Solarbatteriegerät besteht aus mehreren Komponenten:

Direkt Solarzellen / Solarpanel;

Ein Wechselrichter, der Gleichstrom in Wechselstrom umwandelt;

Batteriestandsregler.

(Tesla Powerwall – ein 7-kW-Solarpanel-Akku – und Heimladen für Elektrofahrzeuge)

Das Funktionsprinzip eines Solarkraftwerks zu Hause

Ein Solarkraftwerk ist ein System, das aus Panels, einem Wechselrichter, einer Batterie und einem Controller besteht. Das Solarpanel wandelt Strahlungsenergie in Strom um (wie oben erwähnt). Gleichstrom gelangt in die Steuerung, die den Strom an Verbraucher (z. B. Computer oder Beleuchtung) verteilt. Ein Wechselrichter wandelt Gleichstrom in Wechselstrom um und versorgt die meisten elektrischen Haushaltsgeräte mit Strom. Die Batterie speichert Energie, die nachts genutzt werden kann.

Videobeschreibung

Ein gutes Beispiel für Berechnungen, die zeigen, wie viele Panels für eine autonome Stromversorgung benötigt werden, finden Sie in diesem Video:

Wie Sonnenenergie zur Wärmeerzeugung genutzt wird

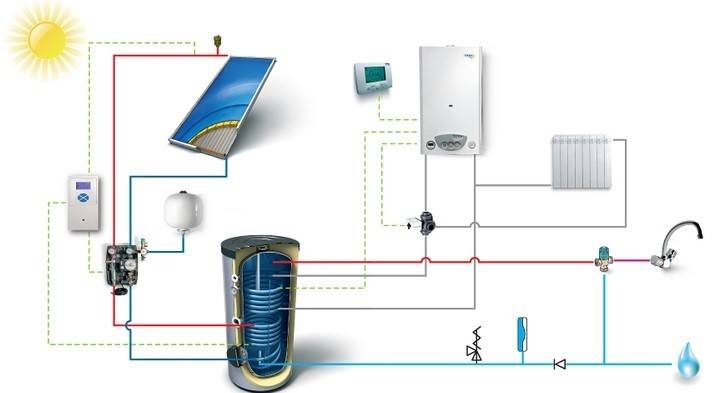

Solaranlagen werden zur Warmwasserbereitung und Hausheizung eingesetzt. Sie können (auf Wunsch des Eigentümers) auch nach der Heizperiode heizen und das Haus kostenlos mit Warmwasser versorgen. Das einfachste Gerät sind Metallplatten, die auf dem Dach des Hauses installiert sind. Sie sammeln Energie und warmes Wasser, das durch darunter verborgene Rohre zirkuliert. Auf diesem Prinzip basiert die Funktionsweise aller Sonnensysteme, auch wenn sie sich baulich voneinander unterscheiden können.

Sonnenkollektoren bestehen aus:

• Lagertank;
• Pumpstation;
• Regler
• Rohrleitungen;
• Beschläge.

Nach der Bauart werden Flach- und Vakuumkollektoren unterschieden. Bei ersterem ist der Boden mit wärmeisolierendem Material bedeckt und die Flüssigkeit zirkuliert durch Glasrohre. Vakuumkollektoren sind hocheffizient, da Wärmeverluste auf ein Minimum reduziert werden. Dieser Kollektortyp heizt nicht nur mit Sonnenkollektoren eines Privathauses, sondern kann auch bequem für Warmwasserversorgungssysteme und zum Heizen von Pools verwendet werden.

Das Funktionsprinzip des Sonnenkollektors

Beliebte Hersteller von Solarmodulen

Am häufigsten sind Produkte von Yingli Green Energy und Suntech Power Co. in den Regalen zu finden. Beliebt sind auch HiminSolar-Module (China). Ihre Sonnenkollektoren produzieren auch bei Regenwetter Strom.

Auch die Produktion von Solarbatterien wurde von einem einheimischen Hersteller aufgebaut. Folgende Unternehmen tun dies:

• Hevel LLC in Nowotscheboksarsk;
• "Telekom-STV" in Selenograd;
• Sun Shines (Autonomous Lighting Systems LLC) in Moskau;
• JSC "Ryazan Plant of Metal-Ceramic Devices";
• CJSC "Termotron-zavod" und andere.

Sie finden immer eine passende Option für den Preis. In Moskau beispielsweise werden die Kosten für Sonnenkollektoren für ein Haus zwischen 21.000 und 2.000.000 Rubel variieren. Die Kosten hängen von der Konfiguration und Leistung der Geräte ab.

Sonnenkollektoren sind nicht immer flach – es gibt eine Reihe von Modellen, die das Licht auf einen Punkt fokussieren

Batterieinstallationsschritte

1. Für die Installation der Paneele wird der am besten beleuchtete Ort ausgewählt - meistens sind dies die Dächer und Wände von Gebäuden. Damit das Gerät möglichst effizient funktioniert, werden die Paneele in einem bestimmten Winkel zum Horizont montiert.Der Dunkelheitsgrad des Territoriums wird ebenfalls berücksichtigt: Umgebungsobjekte, die einen Schatten erzeugen können (Gebäude, Bäume usw.)
2. Die Paneele werden mit speziellen Befestigungssystemen montiert.
3. Anschließend werden die Module mit Batterie, Controller und Wechselrichter verbunden und das Gesamtsystem eingestellt.

Für die Installation des Systems wird immer ein persönliches Projekt entwickelt, das alle Besonderheiten der Situation berücksichtigt: wie Solarmodule auf dem Dach des Hauses installiert werden, Preis und Bedingungen. Je nach Art und Umfang der Arbeiten werden alle Projekte individuell kalkuliert. Der Auftraggeber nimmt das Werk ab und erhält dafür eine Garantie.

Die Installation von Solarmodulen muss von Fachleuten und unter Einhaltung der Sicherheitsmaßnahmen durchgeführt werden.

Als Ergebnis - die Aussichten für die Entwicklung von Solartechnologien

Wenn auf der Erde der effizienteste Betrieb von Solarmodulen durch die Luft behindert wird, die die Strahlung der Sonne in gewissem Maße streut, dann gibt es im Weltraum kein solches Problem. Wissenschaftler entwickeln Projekte für riesige umlaufende Satelliten mit Sonnenkollektoren, die 24 Stunden am Tag in Betrieb sein werden. Von ihnen wird die Energie an Bodenempfangsgeräte übertragen. Aber das ist Zukunftsmusik, und bei bestehenden Batterien zielen die Bemühungen darauf ab, die Energieeffizienz zu verbessern und die Größe der Geräte zu reduzieren.

Aufbauschema einer Solarstromanlage

Der Anschluss von Solarmodulen erfolgt über die eingebauten Anschlussdrähte mit einem Querschnitt von 4 mm2. Am besten eignen sich hierfür massive Kupferdrähte, deren Isoliergeflecht UV-beständig ist.

Bei Verwendung eines Drahtes, dessen Isolierung nicht UV-beständig ist, wird empfohlen, die Außenverlegung in einem Wellschlauch durchzuführen.

Das Ende jedes Kabels wird durch Löten oder Crimpen mit einem MC4-Stecker verbunden, wodurch eine feste Verbindung gewährleistet wird.

Unabhängig vom gewählten Schema ist vor dem Anschließen der Solarmodule unbedingt die korrekte Verkabelung zu überprüfen.

Beim Anschluss von Panels wird nicht empfohlen, die technischen Anforderungen für den zulässigen Strom und die maximale Spannung anderer Geräte zu überschreiten.

Es ist wichtig, die Herstellerangaben für Laderegler und Wechselrichter einzuhalten.

Das Standard-Montageschema für das einfachste Solarkraftwerk ist wie folgt.

Das Schema zum Anschluss von Panels an Batterie, Wechselrichter und Controller ist einfach aufgebaut und verursacht daher keine besonderen Verbindungsschwierigkeiten

Um Schäden an der Steuerung zu vermeiden, ist es wichtig, die Reihenfolge beim Anschließen der Elemente des Systems einzuhalten. Die Installationsarbeiten werden in mehreren Schritten durchgeführt: Die Installationsarbeiten werden in mehreren Schritten durchgeführt:

Die Installationsarbeiten werden in mehreren Schritten durchgeführt:

1. Der Akku wird mit dem Controller verbunden, dazu die entsprechenden Stecker verwenden und die Polarität nicht vergessen.
2. Eine Solarbatterie wird über die Steckverbinder unter Beachtung der gleichen Polarität an den Controller angeschlossen.
3. Eine 12-V-Last wird an die Controller-Anschlüsse angeschlossen.
4. Wenn es notwendig ist, die elektrische Spannung von 12 auf 220 V umzuwandeln, wird ein Wechselrichter in die Schaltung aufgenommen. Es ist nur mit der Batterie verbunden und auf keinen Fall direkt mit dem Controller.
5. An den freien Ausgang des Wechselrichters werden Elektrogeräte angeschlossen, die für eine Spannung von 220 V ausgelegt sind.

Nach dem Anschluss ist die Polarität zu prüfen und die Leerlaufspannung der Panels zu messen. Wenn der Indikator vom Passwert abweicht, wird die Verbindung nicht korrekt hergestellt.

Um das Gerät mit dem System zu verbinden, muss die Anschlussdose nicht geöffnet werden – alle Anschlüsse befinden sich in bequemer Reichweite

In der Endphase muss die Solarbatterie geerdet werden. Um die Möglichkeit eines Kurzschlusses zu minimieren, sind Sicherungen an den Verbindungen zwischen der Batterie, dem Wechselrichter und der Steuerung installiert.

Die Energie von Solarkraftwerken findet Anwendung bei der Stromversorgung von Haushaltsgeräten mit geringem Stromverbrauch und beim Laden von Batterien mobiler Geräte:

Wer mit eigenen Händen eine Solarbatterie bauen möchte, dem helfen die Informationen im folgenden Artikel.

Art der Solarmodule und deren Ausstattung

Die Trennung von Solarmodulen erfolgt durch Strom. Hier gibt es zwei Arten:

1. Geringer Stromverbrauch - 12-24 Zoll. Diese Energie reicht aus, um mehrere Haushaltsgeräte mit Strom zu versorgen. Beispielsweise kann ein Fernseher oder ein Computer das Haus komplett ausleuchten.
2. Große Macht. Dabei handelt es sich um ein Gesamtsystem, das nicht nur Strom für Haushaltsgeräte und Beleuchtung, sondern auch für die Heizung liefert. Sie können die Leistung der Akkus so wählen, dass sie nur für bestimmte Bedürfnisse ausreicht. Zum Beispiel nur zum Heizen.

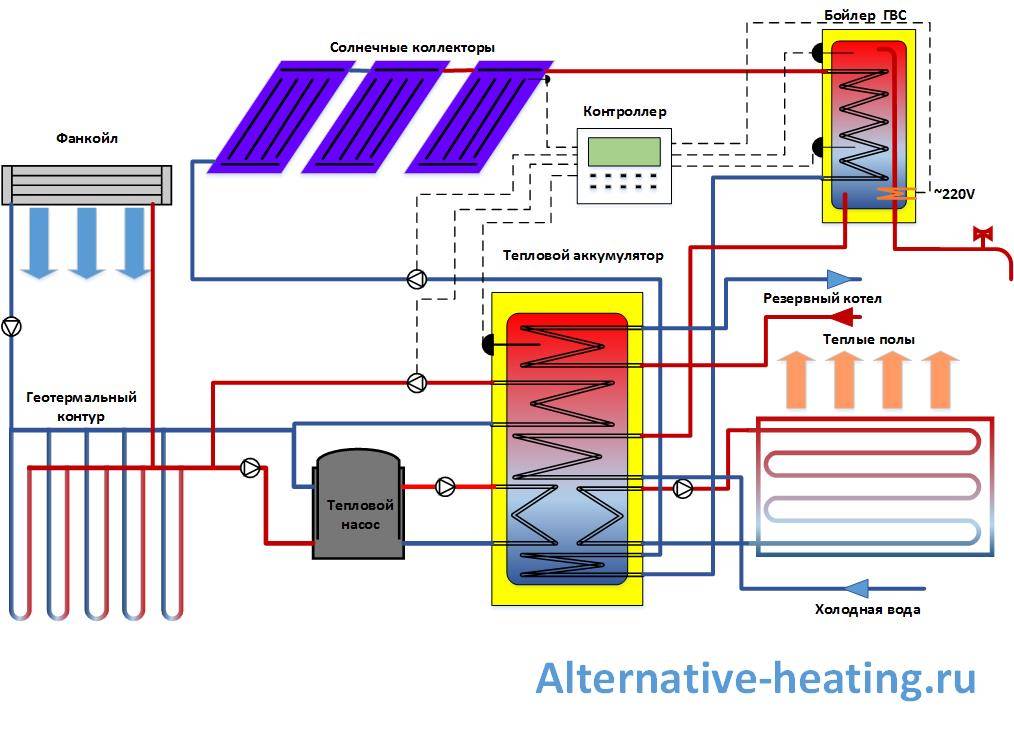

Wenn wir über das komplette Heizsystem mit Sonnenkollektoren sprechen, dann umfasst es:

• Solarzellen vom Kollektortyp. Sie werden auch Vakuum genannt.
• Ein Controller, der den Betrieb des gesamten Systems als Ganzes steuert. Ein sehr notwendiges Gerät, von dessen Betrieb die Effizienz der gesamten Heizung abhängt.
• Eine Umwälzpumpe, die Wasser aus einem Vorratstank durch einen Kollektor im gesamten Heizsystem fördert.
• Vorratsbehälter für Kühlmittel. Sein Volumen kann zwischen 500-1000 Liter variieren.

Die Nuancen der Rechenleistung

Um die erforderliche Leistung von Sonnenkollektoren genau zu bestimmen, müssen Sie entscheiden, für welche Zwecke die verbrauchte Energie verwendet werden soll. Und dies hängt von der Fläche und dem Volumen des Hauses, von der Anzahl der darin lebenden Personen und von der Häufigkeit des Verbrauchs dieser Energie ab.

Beispielsweise verbraucht eine Familie mit drei bis vier Personen 200-500 kW pro Monat. Und das ist nur der Gesamtverbrauch für Beleuchtung, Geräte und Heizung. Wenn hier eine Warmwasserversorgung hinzugefügt wird, muss die Leistung der Solarzellen erhöht werden. Gleiches gilt für die Fußbodenheizung. Bei einer Fußbodenheizung errechnet sich die Leistung übrigens aus dem Verhältnis von 10 m² Fußboden zu 1 m² Solarzellenfläche. Wird eine herkömmliche Wasserleitungsheizung verwendet, wo ein herkömmlicher Elektroheizkessel installiert ist, dann sieht das Verhältnis anders aus: 1000 kWh pro Quadratmeter Hausfläche und Jahr

Bitte beachten Sie - pro Jahr. Wenn wir diesen Verbrauch vergleichen und auf den Verbrauch von Erdgas umrechnen, ergibt sich folgendes Verhältnis: 100 Liter Gas pro 1 m². Derzeit bieten Hersteller Hochleistungs-Solarmodule in kompakten Größen an.

Es gibt Modelle auf dem Markt mit einer Fläche von 4 m², die 2000 kW/h pro Jahr produzieren können

Derzeit bieten Hersteller Hochleistungs-Solarmodule in kompakten Größen an. Es gibt Modelle auf dem Markt mit einer Fläche von 4 m², die 2000 kW/h pro Jahr produzieren können.

Experten glauben jedoch, dass für die russischen klimatischen Bedingungen die Ablehnung der Hauptmethoden der Raumheizung die falsche Entscheidung ist. Sonnenkollektoren werden im Winter nicht effizient arbeiten, daher wird es immer Probleme mit der Innentemperatur geben. Die beste Option ist ein kombinierter Ansatz zur Lösung dieses Problems. Das heißt, verwenden Sie herkömmliche Brennstoffe für das Heizsystem und verwenden Sie Sonnenkollektoren als zusätzliche Option.

Typen und Modelle

Allgemeine Merkmale und Verfügbarkeit des Kaufs

Das Gerät schadet der Umwelt nicht und liefert eine stabile Stromversorgung ohne Spannungsspitzen. Und vor allem liefert es kostenlose Energie: für die keine Stromrechnungen anfallen.

Das Aussehen von Solarmodulen hat sich nach ihrer Erfindung kaum verändert, was nicht über die interne "Füllung" gesagt werden kann.

Das Solarmodul wandelt Licht in elektrische Energie um, indem es Gleichstrom erzeugt. Die Fläche der Paneele kann mehrere Meter erreichen. Wenn die Leistung des Systems erhöht werden muss, erhöhen Sie die Anzahl der Module. Ihre Wirksamkeit hängt von der Intensität der Sonneneinstrahlung und dem Einfallswinkel der Strahlen ab: vom Standort, der Jahreszeit, den klimatischen Bedingungen und der Tageszeit. Um all diese Nuancen korrekt zu berücksichtigen, sollte die Installation von Fachleuten durchgeführt werden.

Arten von Modulen:

Einkristallin.

Bestehen aus Silikonzellen, die Sonnenenergie umwandeln. Unterscheiden sich in den kompakten Größen. In Bezug auf die Leistung war dies bis vor kurzem die effizienteste (Wirkungsgrad bis zu 22%) Solarbatterie für zu Hause. Ein Set (sein Preis ist einer der teuersten) kostet ab 100.000 Rubel.

Polykristallin.

Sie verwenden polykristallines Silizium.Sie sind nicht so effizient (bis zu 18 % Wirkungsgrad) wie monokristalline Solarzellen. Ihre Kosten sind jedoch viel geringer, sodass sie der allgemeinen Bevölkerung zur Verfügung stehen.

Amorph.

Sie haben Dünnschicht-Solarzellen auf Siliziumbasis. Sie sind Mono- und Polykristallen in der Energiegewinnung unterlegen, dafür aber auch günstiger. Ihr Vorteil ist die Fähigkeit, bei diffusem und sogar schwachem Licht zu funktionieren.

Heterostrukturell.

Moderne und derzeit effizienteste Solarmodule mit einem Wirkungsgrad von 22-25% (über die gesamte Lebensdauer!). Sie arbeiten effektiv sowohl bei bewölktem Wetter als auch bei hohen Temperaturen).

In Russland ist der einzige Hersteller von Modulen für diese Technologie die Firma Hevel, die einer der fünf weltweiten Hersteller von Solarmodulen mit Heterostruktur ist.

2016 hat das F&E-Zentrum des Unternehmens seine eigene Technologie zur Herstellung von heterostrukturellen Modulen patentieren lassen und entwickelt sie nun aktiv weiter.

Hevel-Solarmodule

Das System umfasst außerdem die folgenden Komponenten:

• Ein Wechselrichter, der Gleichstrom in Wechselstrom umwandelt.
• Akkumulator. Es sammelt nicht nur Energie, sondern gleicht auch Spannungsabfälle aus, wenn sich die Lichtstärke ändert.
• Regler für Batterieladespannung, Lademodus, Temperatur und weitere Parameter.

Im Handel können Sie sowohl einzelne Komponenten als auch ganze Systeme erwerben. Dabei wird die Leistung der Geräte bedarfsgerecht bestimmt.

Systemdesign und Standortauswahl

Das Design des Solarsystems beinhaltet Berechnungen der erforderlichen Größe der Solarplatte. Wie oben erwähnt, ist die Batteriegröße normalerweise durch teure Photovoltaikzellen begrenzt.

Die Solarzelle muss in einem bestimmten Winkel installiert werden, der eine maximale Sonneneinstrahlung auf die Siliziumwafer gewährleistet. Die beste Option sind Batterien, die den Neigungswinkel ändern können.

Der Installationsort von Solarplatten kann sehr unterschiedlich sein: auf dem Boden, auf einem Schräg- oder Flachdach eines Hauses, auf den Dächern von Wirtschaftsräumen.

Die einzige Bedingung ist, dass die Batterie auf der Sonnenseite des Grundstücks oder Hauses platziert werden muss, nicht im Schatten der hohen Baumkronen. In diesem Fall muss der optimale Neigungswinkel nach der Formel oder mit einem speziellen Rechner berechnet werden.

Der Neigungswinkel hängt von der Lage des Hauses, der Jahreszeit und dem Klima ab. Es ist wünschenswert, dass die Batterie die Fähigkeit hat, den Neigungswinkel entsprechend den saisonalen Änderungen des Sonnenstands zu ändern, weil. Sie arbeiten am effektivsten, wenn die Sonnenstrahlen streng senkrecht auf die Oberfläche fallen.

Für den europäischen Teil der GUS-Staaten beträgt der empfohlene stationäre Neigungswinkel 50 - 60 º. Wenn das Design eine Vorrichtung zum Ändern des Neigungswinkels vorsieht, ist es im Winter besser, die Batterien in einem Winkel von 70 ° zum Horizont zu platzieren, im Sommer in einem Winkel von 30 °

Berechnungen zeigen, dass 1 Quadratmeter der Solaranlage es ermöglicht, 120 Watt zu erhalten. So lässt sich rechnerisch feststellen, dass zur Versorgung einer durchschnittlichen Familie mit Strom in Höhe von 300 kW pro Monat eine Solaranlage von mindestens 20 Quadratmetern benötigt wird.

Es wird problematisch sein, eine solche Solaranlage sofort zu installieren. Aber selbst die Installation einer 5-Meter-Batterie hilft, Energie zu sparen und einen bescheidenen Beitrag zur Ökologie unseres Planeten zu leisten. Wir empfehlen Ihnen auch, sich mit dem Prinzip der Berechnung der erforderlichen Anzahl von Solarmodulen vertraut zu machen.

Die Solarbatterie kann als Backup-Energiequelle bei häufigem Ausfall der zentralen Stromversorgung verwendet werden. Für die automatische Umschaltung ist eine unterbrechungsfreie Stromversorgung erforderlich.

Ein solches System hat den Vorteil, dass bei Verwendung einer herkömmlichen Stromquelle gleichzeitig der Akkumulator des Solarsystems geladen wird. Die Ausrüstung für die Solarbatterie befindet sich im Haus, daher muss ein spezieller Raum dafür bereitgestellt werden.

Vergessen Sie beim Platzieren von Batterien auf einem geneigten Dach des Hauses nicht den Winkel der Platte, ideal, wenn die Batterie über eine Vorrichtung zum Ändern des Jahreszeitenwinkels verfügt

Noch einmal zur Zweckmäßigkeit

Es ist vorteilhaft, Sonnenenergie anstelle der üblichen Energieressourcen zum Heizen zu verwenden. Je nach gewählter Art der Solaranlage kann die Einsparung des bezahlten Wärmeverbrauchs bis zu 100 % betragen.

Eine Option für einen kompletten Austausch der Heizungsanlage ist der Einsatz von Kollektoren mit Vakuumröhren. Dies ist ein ziemlich teures Projekt in der Anfangsphase. In Zukunft kann es eine vollständige Energieunabhängigkeit garantieren, die sich in 6-8 Jahren amortisiert.

Der Einfallsreichtum von Heimwerkern kennt keine Grenzen - ein gewöhnlicher Schlauch kann als Labyrinth für die Flüssigkeitszirkulation im Kollektor angepasst werden

Die Lebensdauer von Solaranlagen beträgt bis zu 25 Jahre. Sie erfordern wenig Wartung - regelmäßige Reinigung der Oberflächen von Schnee, Staub und Schmutz. Die Reparatur kann selbst durchgeführt werden. Ein wesentlicher Nachteil ist, dass Flachkollektoren und Solarpanels „Angst“ vor Hurrikanen haben.

Eine solche Heizung ist sicher für die Bewohner des Hauses und die Umwelt.Es ist völlig kostenlos und hängt nicht vom Wechselkurs oder den Energiepreisen ab.

So schließen Sie ein Solarpanel an einen Laderegler an

Dieses Gerät wird in einem System mit Batterien verwendet, um deren Ladezustand zu überwachen. Das heißt, es entlädt überschüssige Elektrizität auf ihnen und verhindert eine Akkumulation bei voller Ladung. Es ermöglicht auch den Anschluss von Geräten mit niedriger Nennspannung - 12 V, 24 V, 48 V usw. (je nachdem, wie die Paneele verbunden sind).

• 1 Kontaktpaar - ein Netzwerk von Panels ist verbunden.
• 2 Paar - Batterien sind angeschlossen.
• 3 Paar - verbindet die Quelle und geringer Verbrauch.

Es wird empfohlen, zuerst die Batterien anzuschließen, um das Gerät zu testen. Dann die Paneele selbst, nachher schon der Verbraucher, wenn es im Stromkreis vorgesehen ist.

Anschlussplan, der in der Dokumentation für die Steuerung war. Alles ist ganz einfach und übersichtlich.

Einen Sammler mit eigenen Händen machen

Beim Kauf eines vorgefertigten Bausatzes gilt das Schema Solarpanel-Anschlüsse in der Regel in der Begleitdokumentation angegeben. Einige Bewohner ziehen es jedoch vor, einen selbstgebauten Sammler zu Hause zusammenzubauen. Eine einfache Einheit wird aus improvisierten Materialien hergestellt, wobei eine Serpentinenstruktur aus einem veralteten oder kaputten Kühlschrank als Basis dient.

Um einen Sammler zu machen, müssen Sie Folgendes vorbereiten:

• Folie und Glasscheibe;
• eine Spule aus dem Kühlschrank (Sie können auch die Verbindungsklemmen davon demontieren und in einem neuen Gerät verwenden);
• Gestellelemente zum Erstellen eines Rahmens;
• Klebeband;
• Befestigungselemente - Schrauben und Schrauben;
• Gummimatte;
• Flüssigkeitstank;
• Zu- und Abflussrohre.

Die Spule wird zuerst von Schmutz, Staub und Spuren von Freon gewaschen und dann trocken gewischt. Die Lamellen werden auf die Maße der Serpentinenstruktur so gehauen, dass sie in den daraus zusammengesetzten Rahmen passt. Dann müssen Sie die Schienen miteinander verbinden. Der Gummiteppich muss den Abmessungen des Rahmens entsprechen. Überschüssiges abschneiden, falls nötig. Beim Verbinden der Schienen müssen kleine Löcher in die Wände gemacht werden, damit die Spulenrohre dort passieren, wenn sie herausgebracht werden müssen.

Die Matte ist oben mit einer Schicht Folie bedeckt. Wenn Sie kleine Schnitte zum Beschichten verwenden müssen, werden diese mit Klebeband verbunden. Dann wird die Gestellstruktur verlegt und danach die Spule, die mit Klammern befestigt wird. Letztere müssen auf der gegenüberliegenden Seite mit Schrauben befestigt werden. Die Schienen werden auch davon genagelt, um die Konfiguration steifer zu machen.

Werden Lücken zwischen den Schienen und der Folie festgestellt, sollen diese mit Klebeband abgedichtet werden. Dadurch werden Wärmeverluste auf ein Minimum reduziert und die Effizienz der fertigen Anlage gesteigert. Wenn das Gerät fertig ist, wird eine Glasabdeckung darauf gelegt. Dann erfolgt die Größenanpassung mit Klebeband um den gesamten Umfang des Produkts.

Installationsnuancen

Bei einer Aufdachanlage entfallen diese Regulierungsfunktionen und Sie müssen das Dach nicht umbauen, um den gewünschten Neigungswinkel zu erreichen.

Berücksichtigen Sie unbedingt den Moment der gegenseitigen Verschattung der Batterien. Wenn Sie sie auf dem Dach in derselben Ebene platzieren, verwenden einige Farmen mehrere Ebenen.

Dabei ist der zur Vermeidung von Verschattungen notwendige Abstand zu berücksichtigen. Dieser Abstand beträgt das 1,7-fache der Fachwerkhöhe.

Expertentipp: Um den verfügbaren Platz besser zu nutzen, empfiehlt es sich, die Anordnungsarten der Solarpanels zu kombinieren. Befestigen Sie die Paneele auf dem Dach des Hauses und auf speziellen Bodenfarmen.

Das Ergebnis der geleisteten Arbeit wird die Tatsache sein, dass Sie an Ihrem Standort eine Solarbatterie haben, mit der Sie je nach Material und Fläche unterschiedliche Strommengen erhalten können.

Indem Sie die Installation zum ersten Mal selbst bei Ihnen vor Ort durchführen, können Sie diesen Service in Zukunft anderen anbieten, und mit der Tatsache, dass der Verkauf von Solarmodulen derzeit wächst, kann dies einen zusätzlichen „Cent“ in Ihre Tasche bringen.

Sehen Sie sich das Video an, das die Schritte zur Installation von Solarmodulen im Detail zeigt:

Installation einer Solarbatterie

Der Bau einer solarbetriebenen Station hat gegenüber der kompletten Ausstattung den Vorteil, die Kapazität ständig erhöhen und den Prozess optimieren zu können.

Sie müssen mit der Entwicklung des Projekts mit der Herstellung der Station beginnen. In dieser Phase werden die folgenden Faktoren berücksichtigt:

— Installationsort der Module;

- Berechnung des Neigungswinkels der Struktur;

- Wenn das Dach für die Installation verwendet werden soll, berechnen Sie die Tragfähigkeit des Dachrahmens, der Wände und des Fundaments.

- ein separater Raum oder eine Ecke im Haus für Batterien.

Nach dem Kauf der erforderlichen Ausrüstung und Fotozellen wird die Installation durchgeführt.

• Der Rahmen wird von einer 35 mm breiten Aluminiumecke gerafft. Das Volumen der Zelle muss den Abmessungen der erforderlichen Anzahl von Lichtschranken (835 x 690 mm) entsprechen.

• Dichten Sie die Innenseite der Ecke mit zwei Lagen Dichtstoff ab.

• Legen Sie eine Platte aus Plexiglas, Polycarbonat, Plexiglas oder anderem Material in den Rahmen.Versiegeln Sie die Rahmen- und Plattenstöße, indem Sie die Oberflächen um den Umfang herum leicht andrücken. Im Freien lassen, bis es vollständig trocken ist.

• Befestigen Sie das Glas mit zehn Beschlägen in den Löchern an den Ecken und Seiten des Rahmens.

• Reinigen Sie die Oberfläche von Staub, bevor Sie die Fotozellen befestigen.

• Löten Sie den Leiter an die Fliese, nachdem Sie die Kontakte mit Alkohol abgewischt und Flussmittel darauf aufgetragen haben. Beim Arbeiten mit dem Kristall sollte Druck darauf vermieden werden. Eine zerbrechliche Struktur kann zusammenbrechen.

• Platten umdrehen und auf die gleiche Weise löten.

• Fotozellen auf das Plexiglas im Rahmen legen, mit Montageband fixieren. Das Layout ist nach dem Markup einfacher zu erstellen. Es wird auch empfohlen, zur Befestigung Silikonkleber zu verwenden. Es muss punktuell aufgetragen werden. Ein Tropfen pro Fliese ist genug.

• Es ist notwendig, die Kristalle mit einem Abstand von 3-5 mm zu platzieren, damit sich die Oberfläche beim Erhitzen des Materials nicht verformt.

• Verbinden Sie die Leiter an den Rändern der Lichtschranken mit gemeinsamen Sammelschienen.

• Testen Sie die Lötqualität mit einem speziellen Gerät.

• Versiegeln Sie das Paneel, indem Sie Dichtmittel zwischen den Fliesen auftragen

Drücken Sie sie vorsichtig mit den Fingern nach unten, sodass die Kanten eng am Glas anliegen. Es ist auch notwendig, die Kanten des Rahmens mit Dichtmittel zu beschichten

• Schließen Sie den Rahmen mit Schutzglas. Dichten Sie alle Anschlüsse ab, um das Eindringen von Feuchtigkeit zu verhindern.

• Befestigen Sie das Panel auf einem Dach oder an einem anderen sonnigen Ort.
