Heizkörper aus Stahl: Arten, Eigenschaften und Vorteile von Batterien

Vor- und Nachteile von Plattenheizkörpern

Stahlplattenheizkörper haben viele positive Eigenschaften, unter denen die folgenden erwähnenswert sind:

1. Erleichterte Installation. Da der Stahlplattenheizkörper ein einteiliges Produkt ist, reduziert sich seine Installation auf sehr einfache Vorgänge - zuerst müssen Sie das Gerät an den Halterungen aufhängen und dann an die Heizungsleitung anschließen.Die Unfähigkeit, den Kühler zu zerlegen, ist zwar auch auf die Nachteile zurückzuführen - im Falle einer Beschädigung des Geräts muss es vollständig ausgetauscht werden, während Teilbatterien teilweise ausgetauscht werden können.
2. Hohe Wärmeableitung. Die Paneele haben eine ziemlich große Fläche, wodurch die Wärmeenergie vollständig auf den Raum übertragen wird. Das Vorhandensein von Konvektoren, mit denen Sie warme Luft in die richtige Richtung lenken können, erhöht auch die Effizienz von Stahlbatterien erheblich.
3. Rentabilität. Durch die inneren Hohlräume strömt ein relativ geringes Kühlmittelvolumen, sodass zum Erhitzen relativ wenig Energie benötigt wird. Im Vergleich zu herkömmlichen Gusseisenbatterien produzieren Panelgeräte etwa ein Drittel mehr Wärme.
4. Geringes Verletzungsrisiko. Bei der Konstruktion von Flachheizkörpern gibt es keine scharfen Ecken, die zu Verletzungen führen können. Dieser Punkt ist besonders für Familien mit kleinen Kindern relevant – die glatte Metalloberfläche des Heizkörpers reduziert die Wahrscheinlichkeit schwerer Verletzungen auf ein Minimum.
5. Gute visuelle Qualitäten. Plattenheizkörper haben zunächst ein ziemlich ordentliches und angenehmes Aussehen, sodass Sie nach der Installation nicht über verschiedene Optionen für Schutz- oder Dekorationselemente nachdenken müssen.

Panel-Geräte haben auch Nachteile, von denen folgende auffallen:

Schwacher Widerstand gegen Druckabfälle. Bei der Herstellung von Paneelbatterien wird geschweißt - und die resultierenden Schweißnähte halten Wasserschlägen nicht sehr gut stand. Dieser Nachteil kann jedoch mit Hilfe von Getrieben ausgeglichen werden, die die Wirkung von Druckverlusten auf sich nehmen.

Abhängigkeit von der Qualität des Kühlmittels.Wenn das in das Heizsystem eingefüllte Wasser eine hohe Konzentration an Verunreinigungen enthält, werden die Heizkörper sehr schnell unbrauchbar. In zentralisierten Systemen ist die Qualität des Kühlmittels normalerweise nicht sehr gut, sodass sich die Innenfläche der Kühler mit einer dicken Schicht Kalk bedeckt und zu rosten beginnt.

Geringe mechanische Festigkeit

Die Bauteile von Flachheizkörpern sind nicht sehr langlebig, daher ist bei Transport und Betrieb Vorsicht geboten – schon ein leichter Stoß kann zu Schäden an den Produkten führen.

Chinesisch

Das günstigste Modell eines Metallrohrheizkörpers kann als in China hergestellte Oasis-Batterien bezeichnet werden. Trotz der geringen Kosten zeichnet sich das Gerät durch gute Festigkeit, Beständigkeit gegen aggressive Einflüsse und das Fehlen von Betriebseinschränkungen aus. Eine Reihe von Modellen wird unter Berücksichtigung der Besonderheiten von Hausheizungssystemen hergestellt. Rohrheizbatterien Oasis haben die positivsten Bewertungen. Das Unternehmen ist auch auf die Herstellung von Standard-Bimetallheizkörpern spezialisiert, die sich durch hervorragende Wärmeleistung und erschwingliche Kosten auszeichnen.

Hersteller von Stahlgeräten

Auf dem Markt für Heizgeräte werden Stahlheizkörper von Modellen vieler Hersteller vertreten, gleichzeitig unterscheidet sich die Herstellungstechnologie jedoch praktisch nicht und die Kosten können geringfügig variieren.

Rohrheizkörper aus Stahl werden aus durch Punktschweißen zusammengeschweißten Stanzprofilen zusammengesetzt

Der Preis eines Produkts wird durch Größe, Marke und Design bestimmt. Oft ist es möglich, ein hochwertiges Haushaltsgerät zu erwerben, das in seinen Eigenschaften einer weltbekannten Marke in nichts nachsteht.

Zu den einheimischen Unternehmen, deren Produkte auf unserem Markt stabil nachgefragt werden, gehören:

• Lideja;
• Prado;
• Konrad.

Lideya-Geräte werden in Weißrussland hergestellt. Sie werden mit 1-2-3 Platten geliefert, deren Kühlmittelvolumen im Bereich von 0,9-6,55 Litern liegt und von der Größe abhängt. Heizkörperleistung mit einem Paneel - 2,1 kW, mit zwei Paneelen - 3,9 kW, mit drei Paneelen - 5,6 kW. Stahlstärke 1,2 mm, Betriebsdruck 8,9 bar.

Prado-Heizgeräte werden in Ischewsk hergestellt. Es ist mit 1-2 Platten ausgestattet, das Kühlmittelvolumen variiert zwischen 0,8-5,7 Litern. Was die Leistung betrifft, so hat ein Heizkörper mit einer Platte 1,4 kW, mit zwei Platten 2,3 kW. Stahlstärke 1,4 mm, Betriebsdruck 8,8 bar.

Batterien Konrad werden in St. Petersburg hergestellt. Sie sind mit 1-2 Platten ausgestattet, deren Kühlmittelvolumen 0,85-5,2 Liter beträgt und von der Größe abhängt. Die Leistung des Geräts mit einem Panel beträgt 1,35 kW, mit zwei Panels - 2,3 kW. Stahlstärke 1,4 mm, Betriebsdruck 10 bar.

Unter den europäischen Herstellern von Stahlrohrbatterien haben sich deutsche und italienische Unternehmen bewährt: Charlston, Kermi, Arbonia, Israp Tesi.

Am beliebtesten sind auch Flächenheizbatterien der deutschen Produktion Kermi und Buderus, der finnischen Firma PURMO. In Qualität und Beliebtheit stehen ihnen Delonghi-Heizkörper aus Italien sowie Korado-Geräte tschechischer Herkunft in fast nichts nach.

Modelle von Platten- und Rohrheizkörpern europäischer Produktion haben unterschiedliche Abmessungen und Leistungen. Technische Eigenschaften sind im Pass jedes Modells angegeben.

Eine bekannte Marke kostet eine Größenordnung mehr als Geräte von weniger bekannten Unternehmen.Der Kauf eines Markengeräts gibt jedoch die Garantie, ein Gerät in angemessener europäischer Qualität zu erwerben.

Stahlheizkörper gehören zu den beliebtesten Heizgeräten. Aufgrund ihres repräsentativen Aussehens, ihres erschwinglichen Preises und ihrer hohen Wärmeableitung werden sie häufig in Büros, Häusern und Wohnungen eingesetzt. Die maximale Lebensdauer von Stahlheizkörpern wird in autonomen Heizsystemen erreicht.

Klassifizierung nach Prestigeklasse

Diese Unterteilung basiert auf der Summierung der Indikatoren verschiedener Klassifikationen, hauptsächlich basierend auf der Struktur der Batterien und den Materialien, aus denen sie hergestellt sind. Zuordnen:

• Economy-Class-Heizkörper, die Platten-, Stahl- und Gusseisen umfassen
• Mittelklasse-Batterien aus Aluminium und Biometall, Sektionsaufbau
• Heizgeräte der Premiumklasse, d.h. Rohr- und Kunstguss

Kunstguss ist immer ein individueller Auftrag. Diese Modelle sind nicht im Handel erhältlich. Röhrenheizkörper werden verkauft, aber selten. Aufgrund der hohen Kosten ist die Nachfrage gering. Rohre können übrigens nicht nur vertikal, sondern auch horizontal angeordnet werden.

Mehr zu den Eigenschaften von Flachheizkörpern

Flächenheizungen können in Bezug auf die Effizienz den besten Vertretern herkömmlicher Heizkörper (z. B. Bimetallheizkörper) etwas unterlegen sein. Aber es macht sich mit einem hervorragenden Aussehen voll bezahlt, und der Unterschied ist nicht so groß. Darüber hinaus gibt es eine Reihe weiterer Features, deren Kenntnis definitiv nicht überflüssig sein wird.

Vor- und Nachteile von Flachheizkörpern

Flachheizkörper haben eine beeindruckende Liste an Vorteilen:

• Aufgrund der Kombination aus direkter Wärmeübertragung und Konvektion übersteigt der Wirkungsgrad der Geräte 75% und die Wärme wird gleichmäßiger im Raum verteilt.
• solche Geräte zeichnen sich durch einen geringeren Kühlmittelbedarf aus, im Vergleich zu einem Heizsystem mit Gusseisenbatterien ist der Wasserbedarf mehr als halbiert;

Es gibt natürlich ein paar Nachteile, die Sie hervorheben können:

Stahl unterliegt Korrosion und generell werden erhöhte Anforderungen an die Qualität des Kühlmittels gestellt. Insbesondere ist es notwendig, den Säuregehalt auf einem normalen Niveau zu halten (der pH-Wert sollte 9,5 nicht überschreiten);

Der pH-Wert sollte 9,5 nicht überschreiten

• Es wird empfohlen, Flachheizkörper nicht längere Zeit ohne Wasser zu lassen. Tatsache ist, dass Stahl an der Luft rostet;
• solche Heizgeräte sind nur für Systeme mit Normaldruck und Kühlmitteltemperatur von nicht mehr als 110ᵒС geeignet;
• sie vertragen keinen Wasserschlag.

Plattenheizkörper einbauen

Der Prozess selbst unterscheidet sich geringfügig von der Installation einer herkömmlichen Batterie.

Die Anleitung besteht aus folgenden Punkten:

Zuerst müssen Sie prüfen, ob die Fensterbank zu nah am oberen Konvektionsgitter ist. Wenn der Abstand weniger als 7 cm beträgt, heizt der Heizkörper den Raum schlechter auf;

In der Nähe der Fensterbank wird die Konvektion gestört

• dann werden Halterungen an der Wand angebracht, sie werden mit einem Heizkörper geliefert;
• Außerdem wird der Heizkörper auf in der Wand befestigten Halterungen platziert. Gleichzeitig wurde die Verpackung des Heizgeräts noch nicht vollständig entfernt, sondern nur an den Stellen, an denen die Zu- und Abfuhrleitungen angeschlossen werden;
• Wenn der Anschluss von Hand erfolgt, besteht der nächste Schritt darin, einen Mayevsky-Kran oben auf dem Bildschirm und einen Thermostat (wird auch mit einem Heizkörper geliefert) zu installieren.

Installieren eines Thermostats

Stecker sind verbaut.

Schließlich wird die Verpackung vom Heizgerät erst entfernt, nachdem die Ausbauarbeiten im Raum endgültig abgeschlossen sind. Dadurch müssen Sie ihn nicht von Staub reinigen und das Risiko, die Stahloberfläche zu zerkratzen, ist geringer.

Die häufigsten Installationsfehler sind:

• Abweichung von der Horizontalen beim Einbau. Dadurch wird die Wärmeleistung des Geräts geringer als vom Hersteller angegeben;
• Wenn der Abstand zwischen dem Boden und der Unterseite des Plattenheizkörpers zu groß ist, gelangt zu kühle Luft in den unteren Teil des Raums, was zu Unbehagen führt.
• Es ist strengstens verboten, das Heizgerät mit metallähnlichen Farben zu streichen (dies verschlechtert die Wärmeübertragung des Geräts), und der Auslass des Geräts zum Luftablass wird ebenfalls häufig übermalt.

Was die Auswahl der Wärmeleistung betrifft, können Sie einfach das Raumvolumen in Kubikmetern berechnen und mit 41 multiplizieren. Die resultierende Zahl gibt die erforderliche Leistung in Watt an, um den Raum zu heizen. Die technischen Eigenschaften von Flächenheizkörpern beinhalten zwangsläufig diesen Parameter, daher kann er der Dokumentation des Heizkörpers entnommen werden.

Eigenschaften beliebter Plattenheizkörper

Hersteller

Unter den vielen Marken haben sich folgende Marken gut bewährt:

Lideya (Russland). Dieser Hersteller hat viel positives Feedback erhalten, da alle seine Produkte von hoher Qualität sind.Heizkörperplatten sind mit einem einzigartigen Zweischichtlack überzogen, und die Geräte können in Einrohr- und Zweirohrheizungssystemen arbeiten.

• Biasi Sp. A. (Italien). Die Heizkörper dieses Unternehmens werden mit den neuesten Technologien hergestellt, sodass ihre Wärmeübertragung hoch ist und die Räumlichkeiten sofort beheizt werden. Die Geräte können auch bei niedrigen Temperaturen betrieben werden, ihre Betriebsdruckgrenze liegt bei 9 bar.
• Korado (Tschechische Republik). Batterien haben sowohl ein als auch zwei oder drei Paneele. Die Hauptmerkmale der Produkte sind eine große Farbpalette, ein geringes Kühlmittelvolumen und praktische Halterungen. Die Druckgrenze erreicht 8,7 bar und das Wasser wird auf +110 C erhitzt.

Konstruktionsmerkmale und Vielfalt der Stahlheizkörper

Die hohe Verarbeitbarkeit von Stahl bedarf keiner Nachweise. Dieses plastische, starke, flexible und formbare Material eignet sich gut zum Schweißen und leitet auch bemerkenswert Wärme. Stahl eignet sich also in vielerlei Hinsicht für Heizkörper.

Es werden zwei Arten von Stahlheizkörpern hergestellt:

• Tafel;
• röhrenförmig.

Plattenheizkörper

In der Mitte dieses Geräts befinden sich ein, zwei oder drei Panels. Sie bestehen jeweils aus zwei Stahlflachprofilen, die zur Verbindung entlang der Kontur verschweißt werden. Die Platten werden gestanzt, woraufhin ovale vertikale Kanäle darauf gebildet werden - Wege für das Kühlmittel. Die Herstellung dieser Heizkörper ist einfach - Rollschweißen verbindet gestanzte Platinen. Danach werden die fertigen Teile in zwei Teilen mit Düsen befestigt.

Das Gerät eines Stahlkonvektorheizkörpers.

Um die Wärmeübertragung zu erhöhen, statten Hersteller Paneele häufig von innen mit U-förmigen Rippen aus. Für ihre Herstellung werden dünnere Stahlbleche verwendet als für Paneele.Die Rippen helfen, die Konvektion zu erhöhen. Wenn mehrere Paneele aneinandergereiht werden, werden sie beidseitig mit Verkleidungen abgedeckt. Abhängig von der Anzahl der Heiz- und Konvektorplatten, die sich in den Heizkörpern befinden, gibt es die folgenden Typen.

Typ 10 ist ein einreihiger Heizkörper ohne Konvektor und ohne Verkleidung.

Typ 11 ist ein einreihiger Heizkörper mit einem Konvektor ohne Oberrost.

Typ 20 ist ein zweireihiger Heizkörper ohne Konvektor mit Luftauslassgitter.

Typ 21 ist ein zweireihiger Heizkörper mit einer Konvektorlamelle, die von einem Gehäuse umschlossen ist.

Typ 22 - zweireihiger Heizkörper mit zwei Konvektorlamellen, geschlossen durch ein Gehäuse.

Typ 30 - dreireihig, ohne Konvektorlamellen, geschlossen mit einem Gitter oben.

Typ 33 - ein dreireihiger Heizkörper mit drei Konvektorlamellen, verschlossen durch ein Gehäuse.

Der fertige Heizkörper ist ziemlich schmal, was für die Installation sehr praktisch ist. Der Preis solcher Produkte ist sehr erschwinglich, daher ziehen es die Eigentümer ihrer eigenen Häuser vor, sie zu installieren.

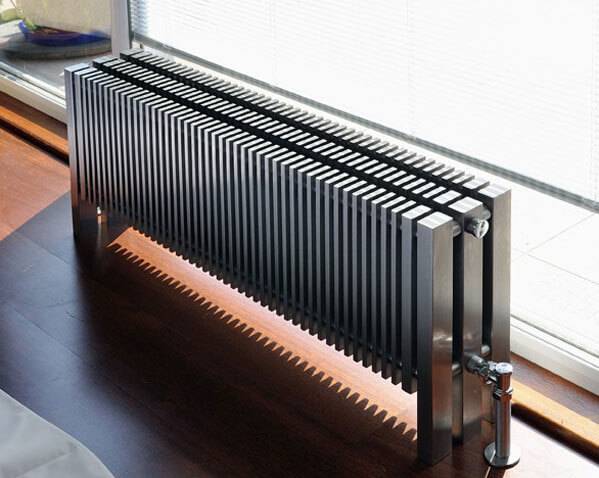

Röhrenförmige Heizkörper

Zusammengeschweißte Stahlrohre bilden das Herzstück dieser Heizung. Es dient jedoch auch als Körper. Es ist nicht so einfach, einen solchen Heizkörper wie den vorherigen herzustellen, aber er hat zweifellos viel mehr Modellvariationen. Die häufigste klassische Option ist ein gusseiserner Kühler, der jedoch viel mehr Kanäle für die Bewegung des Kühlmittels hat.

Die Anzahl der Kanäle, die ein Röhrenradiator haben kann.

Ein solches Gerät ist ziemlich teuer und kann nicht als Budgetoption bezeichnet werden. Dies ist eher eine Option für einen Designer, der nicht durch Mittel eingeschränkt ist.

Alle möglichen Farben von Rohrheizkörpern.

Seine Fantasie, gepaart mit leuchtenden Farben, originellen Formen und der ganzen Bandbreite an Größen, macht solche Heizkörper zu einem echten Highlight eines stilvollen und schönen Interieurs.

Verbindung

Aufgrund des Verbindungsschemas kann sich die Wärmeübertragung verschlechtern, Verluste erreichen manchmal bis zu 25%. Die Verbindung ist auf mehreren Wegen möglich.

1. Seitlich - die äußersten Abschnitte sind kälter als die mittleren. Je mehr Segmente verbaut sind, desto stärker werden die extremen erwärmt.
2. Diagonale. Wenn die Wasserzufuhr von unten erfolgt und in das obere Rohr geht, erwärmt sich der Kühler nicht vollständig. Die richtige Methode wäre, bei der die Flüssigkeit von oben zugeführt wird und nach unten geht, ein solches Schema wird für lange Proben (mehr als 15 Segmente) empfohlen.
3. Niedriger - die Wärmeverteilung erfolgt gleichmäßig. Außerdem hat diese Sorte das ästhetischste Aussehen, da die Futterelemente fast unsichtbar sind.

Sie können die Situation mit unbeheizten Bereichen beheben, ohne zusätzliche Rohre um die Batterie zu verlegen, indem Sie Stopfen anstelle des Kühlerstopfens vor dem letzten Abschnitt oben oder unten (je nachdem, welcher Anschluss verwendet wird) installieren. Dann erhalten wir ein diagonales Schema mit effektiver Wärmeübertragung.

Sehen Sie sich das Video an, um mehr über verschiedene Anschlussmethoden zu erfahren und sie zu vergleichen sowie die Effizienz des Heizkörpers zu steigern.

TOP-4 Heizkörper aus Stahl

Stahlheizkörper zeichnen sich durch Zuverlässigkeit und hohe Wärmeübertragung aus. Von den Minuspunkten ist die Instabilität gegenüber Wasserschlägen und die Korrosionsanfälligkeit hervorzuheben. Einige Hersteller verwenden spezielle Beschichtungen, um sich davor zu schützen.Die meisten Stahlheizkörper haben eine Paneelansicht, dh es ist unmöglich, die erforderliche Anzahl von Abschnitten zu wählen, wie bei Aluminium- und Bimetallheizkörpern. Ausnahme sind Stahlrohrheizkörper.

Achse Classic 22 500×1000

Der Stahlheizkörper besteht aus zwei wasserführenden Platten und zwei Konvektionsreihen. Das Außengitter ist abnehmbar: Sie können die Innenteile reinigen. Es unterscheidet sich von den für alle Modelle der Bewertung charakteristischen Standardabmessungen (50 × 100 × 10 cm) durch eine etwas größere Dicke - 11 cm Fast alle Heizkörper wiegen etwa 28 kg. Die Wasserkapazität beträgt 5,63 Liter. Stahlheizkörper unterscheiden sich von Bimetallheizkörpern durch einen niedrigeren Arbeitsdruck - 9 bar (13,5 - während der Druckprüfung). Seitlicher Anschluss ½ Zoll. Der Achsabstand ist nicht standardmäßig - 449 mm. Ausgelegt für Kühlmitteltemperaturen bis 120 °C. Das Modell hat eine erhöhte Leistung - 2188 Watt.

Vorteile:

1. Schöne Aussicht. Einfaches Design.
2. Qualitätsaufbau. Russische Produktion auf italienischer Ausrüstung.
3. Das Kit enthält alles, was Sie für die Installation benötigen.
4. Heizt gut.
5. Preiswert.

Mangel

1. Nicht standardmäßiger Mittelanschluss. Es gibt keine Probleme, wenn der Eyeliner aus Polypropylenrohren besteht.

Axis Classic 22 500 1000 kostet 3700 Rubel. Das Modell übertrifft alle in der Wertung enthaltenen Arten von Stahlradiatoren in Bezug auf die Leistung. Sorgt für eine schnelle Erwärmung des Raumes. Die Qualität des Metalls und die Zuverlässigkeit haben anspruchsvolle Benutzer zufrieden gestellt, sodass die überwiegende Mehrheit von ihnen das Produkt zum Kauf empfiehlt.

Buderus Logatrend K-Profil 22 500×1000

Es verfügt über ein großes Wasservolumen - 6,3 Liter. Der Arbeitsdruck im System ist höher - bis zu 10 bar, aber weniger Leistung - 1826 Watt. Nach Berechnungen des Herstellers reicht ein Heizkörper aus, um einen Raum von etwa 18 Quadratmetern zu beheizen. m.Das Modell wird einer Korrosionsschutzbehandlung durch Phosphatieren und Heißpulverspritzen unterzogen. Achsabstand - 450 mm.

Vorteile:

1. Lakonisches Design.
2. Gut gemalt. Vergilbt nicht mit der Zeit.
3. Sie heizen gut.
4. Verarbeitungsqualität ist ok.

Mangel:

1. Ein Kühler reicht nicht für den angegebenen Bereich (hängt aber von der Kühlmitteltemperatur ab).

Preis Buderus Logatrend K-Profil 22 500 1000 - 4270 Rubel. Das Modell ist Axis Classic 22 in Sachen Leistung etwas unterlegen, hat aber eine bessere Korrosionsschutzbeschichtung. Die Kunden sind mit der Verarbeitungsqualität und dem Betrieb des Heizkörpers zufrieden.

Kermi FKO22 500×1000

Unterscheidet sich im kleinsten Volumen - 5,4 Liter. Aber es verliert an Leistung gegenüber den ersten beiden Modellen - 1808 Watt. Ausgelegt für Systemdruck bis 10 bar (13 bar - Druckprüfung). Ermöglicht den Betrieb bei einer Kühlmitteltemperatur von bis zu 110 °C. Achsabstand - 446 mm. Der Hersteller hat die Therm X2-Technologie angewendet, die die Energieeffizienz der Geräte erhöht. Die Außenbeschichtung besteht aus zwei Schichten Pulverlack, was die Beständigkeit gegen mechanische Beschädigungen erhöht.

Vorteile:

1. Schöne Aussicht.
2. Qualität gemacht.
3. Einfache Wartung.
4. Gute Wärmeableitung.

Mangel:

Es gibt Fälle von Undichtigkeiten nach mehrjährigem Gebrauch (in einem Mehrfamilienhaus, in dem das System im Sommer entleert wird).

Kermi FKO 22 500 1000 für 6200 Rubel sorgen für ein normales Wärmeniveau. Aufgrund des geringen Kühlmittelvolumens erfolgt die Erwärmung des Kühlers und des Raums schneller. Empfohlen für den Einbau in ein geschlossenes System ohne längeres Ablassen des Kühlmittels.

Arbonia 2180 1800 270

Der einzige Vertreter von Stahlrohrheizkörpern im Test. Es unterscheidet sich von Panel-Modellen in nicht standardmäßigen Abmessungen.Dies ist ein schmales Modell (65 mm) mit einer sehr hohen Höhe (1800 mm). Die Breite eines Abschnitts (Rohr) beträgt 45 mm. Achsabstand - 1730 mm. Ein Abschnitt wiegt 2,61 kg, enthält jedoch ein viel größeres Volumen als Aluminium- und Bimetallheizkörper - 1,56 Liter. In Bezug auf die Wärmeübertragung ist die sechsteilige Arbonia anderen Modellen in der Leistung - 1730 W - erwartungsgemäß unterlegen. Leistung - 990 Watt.

Vorteile:

1. Interessante Ansicht.
2. Normale Wärmeableitung. Wärmt gut.
3. Qualitätsaufbau.

Mangel:

1. Es ist notwendig, den Installationsort und die Möglichkeit der Verrohrung zu berücksichtigen. Wenn sich Fenster im Raum befinden, blasen sie (Sie können einen solchen Heizkörper nicht darunter stellen).

Der Preis von Arbonia 2180 1800 270 beträgt 9950 Rubel. Im Gegensatz zu anderen Stahlmustern können Sie die Anzahl der Abschnitte wählen. Nicht standardmäßige Größen erhöhen die Wärmeübertragung aufgrund der größeren Kühlerfläche erheblich. Kann Teil des Innenraums werden. Kunden haben keine Beschwerden über die Qualität.

Eigenschaften von Rohrheizkörpern

Das Material für die Herstellung von Rohrheizkörpern ist meistens Stahl, was ihnen besondere Festigkeit und Zuverlässigkeit verleiht.

Technische Hauptparameter des Stahlrohrheizkörpers:

1. Höhe. Sie kann 30 bis 300 cm betragen.
2. Anzahl der Rohre. Hier gibt es keine Einschränkungen: Es gibt Modelle mit einer Röhre, und es gibt auch Modelle mit einer viel größeren Anzahl von Jumpern.
3. Tiefe. Etwa 225 mm. Eine Reihe kann 1 - 6 Elemente enthalten. Die Bildung der Kosten des Geräts wird durch das Arbeitsvolumen und die Parameter der Jumper beeinflusst.
4. Abschnittsabstand. Es gibt zwei Optionen: 65 und 45 mm. Heizkörper mit einem Gliederabstand von 65 mm werden hauptsächlich in Krankenhäusern, Schulen und anderen Einrichtungen mit sehr hohen Hygieneanforderungen eingesetzt.
5. Wandstärke. Sie kann 1 bis 2 mm betragen.Westliche Produkte zeichnen sich durch eine Dicke von 1-1,5 mm aus. Bei Haushaltsgeräten ist es etwas größer - 2 mm.
6. Abschnitt Abschnitt. Die Standardversion ist eine runde Rohrform mit einem Durchmesser von etwa 25 mm. Seltener finden Sie Produkte mit flachem, rechteckigem, ovalem und dreieckigem Querschnitt.

Stahlplattenheizkörper - allgemeine Informationen

Stahlplattenheizkörper werden in der einfachen Sprache als "Akkordeons" bezeichnet. Die Art des Akkordeons wird durch Platten erzeugt, die an einem Rohr für ein Kühlmittel aufgereiht sind.

Eine Besonderheit solcher Heizkörper ist die hohe Zuverlässigkeit. Es gibt keine Anschlüsse im Plattenkühler, außer dem Zu- und Ablauf des Kühlmittels. Dadurch kann der Kühler selbst einfach nicht auslaufen, das Kühlmittel kann nirgendwo durchbrechen.

Durch die große Anzahl von Platten und die direkte Bewegung des Kühlmittels erwärmt sich der Konvektor auf eine hohe Temperatur. Zum Schutz vor Berührungen ist der Hauptrahmen des Heizkörpers mit einer dekorativen Verkleidung überzogen. Konvektionsöffnungen sind in der oberen Abdeckung des Gehäuses angebracht.

Konvektoren haben eine geringe thermische Trägheit, was bedeutet, dass sie automatisiert gesteuert werden können, dh Thermostate können in Systemen mit Plattenheizkörpern installiert werden.

Siehe auch: Kellerhaube richtig mit zwei Rohren

Lamellenheizkörper bilden einen ziemlich starken thermischen Vorhang. Diese Eigenschaft von Konvektoren ermöglicht den Einsatz in Fußbodenheizungen. Das Design von Wärmekonvektoren für den Einbau in den Boden unterscheidet sich zwar von Wandkonvektoren, aber das Heizprinzip ist dasselbe.

So berechnen Sie die erforderliche Anzahl von Batterieabschnitten

Nehmen wir zum Beispiel Russland, seine Mittelspur und das übliche Plattenhochhaus.Wir multiplizieren die Fläche des Raums mit 100 Watt und dividieren diese Zahl dann durch die Wärmemenge, die von einem Abschnitt abgegeben wird.

Wenn der Achsabstand 500 Millimeter beträgt, dann wird die Berechnung mehr als einfach. Wir teilen die Fläche des Raumes in zwei Hälften - und das war's. Zum Beispiel ein Zimmer von 12 Quadratmetern. Wir brauchen 6 Abschnitte mit einer Heizleistung von 180 bis 190 Watt. 10 Prozent müssen auf den letzten oder ersten Stock, Eckzimmer mit großem Fenster (mehr als zwei Quadratmeter) oder dünne Wände (weniger als 250 Millimeter) geworfen werden.

In einem Cottage, das außerhalb der Stadt gebaut wurde, müssen Sie an den Berechnungen herumbasteln. Finden Sie zuerst die Wärmeleitfähigkeitskoeffizienten jedes Materials heraus, aus dem das Haus gebaut ist. Dies sind nicht nur Wände, sondern auch ein Dach und ein Boden. Dazu ist es vorzuziehen, einen Fachmann eines zuverlässigen Unternehmens einzuladen. Ein erfahrener Spezialist berechnet alles genau und empfiehlt Ihnen die für Ihr Zuhause geeignete Batterie, die kein zusätzliches Geld kostet.

Batterien aus Stahlblech

Diese Heizungen bestehen aus zwei gerippten Platten, die durch Gießen hergestellt werden. Sie haben einen geschlossenen Kreislauf im Inneren, der mit einem Kühlmittel gefüllt ist, das für die Raumheizung sorgt.

Durch die gerippte Form hat die Stahlbatterie eine effiziente Wärmeableitung. Die Wärmeleitfähigkeit von Stahl ist ähnlich der von Gusseisen. Die Wände von Stahlgeräten sind jedoch viel dünner als die von Gusseisenprodukten und erwärmen sich daher viel schneller. Es dauert 2 mal weniger Zeit, um den kalten Wohnraum aufzuwärmen. Diese hohe Leistung wird durch Konvektion bereitgestellt.

Die Geräte sind für einen Arbeitsdruck von 10 - 11 Atmosphären ausgelegt, was den technischen Eigenschaften der Zentralheizung entspricht.Einige Modelle moderner Wohnungsheizkörper aus Stahl sind mit Belüftungslöchern (Konvektionslöchern) ausgestattet, die einen thermischen Vorhang für kalte Luft bilden, die aus einem Fenster oder einer Tür kommt.

Nach Abschluss der Montage wird die gesamte Struktur mit einer speziellen Farbe überzogen, die vor mechanischen und verschiedenen chemischen Beschädigungen schützt. Wenn Sie Zweifel haben, welche Batterie Sie aus dem angebotenen Sortiment für eine Wohnung auswählen sollen, müssen Sie die Gleichmäßigkeit des Auftragens der Farbzusammensetzung sorgfältig prüfen - dieser Umstand wirkt sich häufig auf die Betriebsdauer von Heizgeräten aus.

Tatsache ist, dass schlecht abgedeckte Bereiche die Ursache für Korrosion sein können. Plattenheizkörper aus Stahl von Standardmodellen sind so ausgelegt, dass sie die Arbeitsumgebung auf 85-90 Grad erwärmen, aber manchmal können sie Temperaturen von 100-110 Grad standhalten. Die Qualität des in solchen Geräten zirkulierenden Wassers unterliegt Mindestanforderungen mit einem akzeptablen pH-Schwellenwert von 3-9,5 Einheiten.

Bei der Entscheidung, welche Heizkörper besser in einer Wohnung installiert werden sollen, müssen Sie bedenken, dass Experten nicht dazu raten, Stahlprodukte längere Zeit ohne Kühlmittel zu belassen. Der Grund dafür ist, dass dieses Metall bei Kontakt mit Luft korrosiven Prozessen unterliegt.

Stahlheizkörper haben ein Klassifizierungssystem, das auf der Anzahl der Paneele und Konvektoren basiert. Typ 10 entspricht beispielsweise einem Panel. Es gilt als die einfachste und kostengünstigste Option, aber das Fehlen eines Konvektionswärmetauschers verringert die Wärmeübertragung. 21 Typen wiederum bestehen aus 2 Paneelen und 1 Konvektor dazwischen.

Stahleinheiten unterscheiden sich auch in der Größe.Ihre Länge beträgt 400 bis 3000 Millimeter und ihre Höhe 200 bis 900 Millimeter. Die Vielfalt der Parameter ermöglicht es Ihnen, die besten Heizbatterien für eine Wohnung mit Räumen unterschiedlicher Größe auszuwählen.

Die Vorteile von Stahlplatteneinheiten umfassen:

• geringe Dicke und geringes Gewicht;
• hoher Wärmedurchgangskoeffizient;
• erleichterte Installation;
• schnelles Aufheizen der Räumlichkeiten;
• erschwingliche Kosten;
• Mindestanforderungen an die Wasserqualität;
• die Möglichkeit, ein Modell mit einer bestimmten Anzahl von Konvektoren zu wählen.

Die Mängel von Stahlbatterien treten in Wohnungen auf, die mit einer autonomen Heizung ausgestattet sind. Tatsache ist, dass die Abmessungen der Strukturen kein ausreichendes Wasservolumen aufnehmen können und daher der Kessel häufig eingeschaltet werden muss, um das erforderliche Temperaturregime aufrechtzuerhalten.

Dies wiederum wird zu einem Anstieg des Energieverbrauchs führen. Wenn die Wohnung an die Zentralheizung angeschlossen ist, spielt diese Funktion keine Rolle.

Bevor Sie sich für einen Stahlkühler entscheiden, müssen Sie sich mit der Qualität des Kühlmittels vertraut machen. Wenn das Zentralheizungssystem kein sauberes Wasser hat, hält das Gerät nicht lange, da seine Innenfläche normalerweise keine Schutzbeschichtung hat.

In einer Stahlplattenstruktur tolerieren dünne Wände keinen Wasserschlag, dessen Vorhandensein durch das Vorhandensein von Fremdgeräuschen im System in Form von Klicken, Rauschen und Knistern belegt wird.

Herstellung

Für die Produktion von Plattenheizkörpern werden spezielle Stanzmaschinen eingesetzt, um Stahlrohlingen die gewünschte Form zu geben.

Die Herstellungstechnologie von Plattenprodukten umfasst die folgenden Schritte:

• Zunächst werden Stahlbleche auf Maschinen durch Stanzen bearbeitet (die Standarddicke der Zuschnitte beträgt 1,25 mm);
• Zwei bearbeitete Werkstücke werden in der Größe angepasst und haben eine Spiegelkonfiguration und werden durch Schweißen miteinander verbunden;
• Ferner werden aus Stahlblech mit einer Dicke von 0,3 bis 0,5 mm Konvektoren mit U-förmigen Rippen durch Stanzen hergestellt;
• Fertige Konvektoren werden durch Schweißen an den fertigen Paneelen befestigt (natürlich, wenn ihre Anwesenheit durch die Konstruktion des Heizkörpers vorgesehen ist);
• Wenn der Hauptteil der Flachheizkörper montiert ist, werden Rohre daran geschweißt, wodurch das Gerät in das Heizsystem integriert werden kann;
• Nach Abschluss des Schweißens werden alle verbleibenden Nähte gereinigt und fertige Stahlstanzheizkörper lackiert.

Während des Stanzvorgangs werden vertikale Kanäle auf Blechen herausgedrückt, die nach dem Schweißen von zwei Teilen abgedichtete Hohlräume bilden, in denen das Kühlmittel strömt. Die Fixierung der Blechzuschnitte erfolgt in der Regel durch Rollenschweißen, wodurch die Dichtheit der Innenkanäle gewährleistet wird.
