Rohrheizkörper - Ausstattung nach Wahl

Hauptsorten

Je nach Art der Anordnung der Rohre werden horizontale und vertikale Stahlheizkörper unterschieden. Horizontale Geräte sind hauptsächlich mit geräumigen Büros und Hallen ausgestattet. Umfang der vertikalen Rohrbatterien - Privathaushalte, Krankenhäuser und Schulen. Die Designmerkmale vertikaler Modelle tragen zu einer visuellen Erhöhung der Räumlichkeiten bei.Außerdem sammeln sie fast keinen Staub an.

Die Form dieser Art von Heizungen kann eckig, flach, Radius und Designer sein. Bei Eckmodellen werden zwei Abschnitte verwendet, die in einem gewissen Winkel zueinander stehen. In diesem Fall ist die Möglichkeit der Einstellung des Winkels in Abhängigkeit von den Merkmalen des Innenraums zulässig. Flache Modelle zeichnen sich durch eine einreihige Anordnung von Röhren aus: Diese Geräteform ist bei Käufern am beliebtesten. Die radiale Konfiguration deutet auf das Vorhandensein eines Bogens hin. Designermodelle werden mit besonderer Originalität hergestellt. Eine Möglichkeit besteht darin, vertikale Rohre zu biegen, um einen wellenartigen Effekt zu erzeugen.

Wann sollte man sich für einen Röhrenheizkörper entscheiden?

Rohrheizkörper werden in medizinischen Einrichtungen installiert, weil sie gute hygienische Eigenschaften haben. Sie sammeln keinen Staub an, sind aufgrund der sanften Biegung der Rohre und des Fehlens scharfer Ecken weniger traumatisch und außerdem verschleißfester als herkömmliche Heizkörper.

passen perfekt in jedes Interieur

Die Originalität von Designlösungen in der Leistung von Rohrheizkörpern kennt keine Grenzen. Ein gewöhnlicher Heizkörper kann zu einem echten Kunstwerk und einer Quelle des Stolzes für den Eigentümer des Hauses werden. Konvektor-Rohrheizkörper haben Doppelwände, was die Wärmeübertragung erheblich verbessert. In einem großen Saal, in dem sich an kalten Winterabenden die ganze Familie versammelt, wird ein solcher Heizkörper zu einem unverzichtbaren Haushaltsgerät und einem schönen Möbelstück.

So wählen Sie Heizkörper für eine Wohnung aus

Jetzt, da Sie die Schwächen einer Zentralheizung kennen, können Sie sich bereits vorstellen, welche Anforderungen gute Batterien erfüllen müssen. Lassen Sie uns sie auflisten.

eines.Bei Heizkörpern muss der vom Hersteller angegebene Druck den Druck (sowohl Arbeits- als auch 1,5-facher Prüfdruck) in der Heizungsanlage übersteigen. Nehmen wir die Zahlen als Beispiel. In fünfstöckigen Häusern des alten Layouts beträgt dieser Parameter nicht mehr als 5 - 8 Atmosphären. Mehrstöckige Gebäude eines modernen Typs werden unter Druck bis zu 12 - 15 Atmosphären beheizt.

2. Separat bemerken wir die Fähigkeit, Wasserschlägen zu widerstehen. Da es in einer Wohnung schwierig ist, sich vor Druckstößen in der Heizung zu schützen, ist es besser, Problemen im Voraus vorzubeugen. Übrigens - wenn Sie häufig ein Summen und Klicken in den Batterien hören, wenden Sie sich an das Versorgungsunternehmen. Druck, sehen Sie, „spielt“ im System herum.

3

Die Qualität des Wassers in der Hausheizung spielt keine Rolle, daher müssen die Batterien seinem „chemischen Angriff“ ehrenhaft standhalten, ohne zusammenzubrechen. Es ist notwendig, Heizkörper mit einer speziellen Innenbeschichtung oder einem chemisch neutralen Material für die Wände zu verwenden. Und ihre Dicke muss so sein, dass Sandpartikel und kleine Kieselsteine ​​​​nicht daran reiben und wie Schmirgel wirken

Und ihre Dicke muss so sein, dass Sandpartikel und kleine Kieselsteine ​​​​nicht daran reiben und wie Sandpapier wirken.

4. Bei der Entscheidung, welche Heizkörper für eine Wohnung am besten geeignet sind, vergessen wir nicht ihre Hauptfunktion - das Heizen. Das heißt, es ist vorzuziehen, Geräte zu wählen, die mehr Wärmeübertragung haben.

5

Lassen Sie uns das Design von Heizkörpern nicht ignorieren - nur wenige Menschen werden mit den hässlichen gusseisernen Monstern von miserabler Form zufrieden sein, die zu Sowjetzeiten überall waren. Ich möchte, dass die Batterien die Dekoration der Räume harmonisch ergänzen - heute ist das ganz real. 6

Der letzte Parameter ist die Dauer des Dienstes. Hier sind keine Kommentare erforderlich.Je seltener Sie sich mit der Installation dieser sperrigen und ziemlich teuren Geräte herumschlagen müssen, desto rentabler ist es für die Besitzer.

6. Der letzte Parameter ist die Dauer des Dienstes. Hier sind keine Kommentare erforderlich. Je seltener Sie sich mit der Installation dieser sperrigen und ziemlich teuren Geräte herumschlagen müssen, desto rentabler ist es für die Besitzer.

Auswahlkriterien je nach Art der Heizungsanlage

Der Unterschied zwischen autonomer und zentraler Heizung ist groß. Daher müssen auch die Heizelemente unterschiedlich sein. Beginnen wir mit den eigenständigen Schemaunterschieden.

• Niedriger Netzdruck. Die Länge des Netzwerks ist gering, daher ist kein signifikanter Druck für die Bewegung von Fluid durch die Rohre erforderlich. Die Möglichkeit von Wasserschlägen ist ausgeschlossen. Die Komponenten des Stromkreises werden wenig belastet, daher werden für ein Privathaus Geräte mit geringem Schutz gegen Druckabfälle, einschließlich Geräte mit dünnen Wänden, gewählt.
• Geringe Wärmeverluste. Der Abstand vom Kessel zu den Batterien ist gering, die Flüssigkeit hat nicht einmal Zeit, sich etwas abzukühlen. Das ist gut, da keine starke Erwärmung erforderlich ist, wodurch Ressourcen geschont werden. Aber im Notfall ist es ziemlich wahrscheinlich, dass überhitztes Kühlmittel in das System geschleudert wird. Daher ist thermische Stabilität dafür wichtig.
• Möglichkeit zum Einfrieren. Sinkt die Temperatur in den Räumen unter den Gefrierpunkt, gefriert die Flüssigkeit, dehnt sich aus und bringt Rohre und Heizelemente zum Platzen. Dies ist ziemlich selten, aber immer noch möglich. Um dies zu verhindern, werden dem Wasser alkoholhaltige Zusätze zugesetzt oder vollständig durch Frostschutzmittel, ähnliche Verbindungen, ersetzt. Dies ist nur für geschlossene Systeme zulässig, da sonst giftige Dämpfe in der Luft entstehen.

Kurzbeschreibung Stahlrohrheizkörper: Zehnder und andere Hersteller zum günstigen Preis

Heute bietet der Markt folgende Arten von Stahlheizungen an: Flachstahlheizkörper: Ausführungen mit 1, 2, 3 Platten sowie Röhrenheizkörper, Sektions- oder Nicht-Sektionsausführungen. Batterien, bestehend aus 1 - 6 Elementen in einer Reihe, werden im Ober- und Unterteil mit Kollektoren kombiniert.

Paneelprodukte mit autonomer Hausheizung heizen schnell auf, kühlen aber auch schnell ab. Stahlrohrheizkörper sind sparsamer: Die Erwärmung der Register erfolgt langsam, die Wärmeübertragung ist gleichmäßig, sie halten die Wärme aufgrund von Konstruktionsmerkmalen lange. Die Beheizung des Raums erfolgt von jedem Rohr aus, in dem ein Kühlmittel zirkuliert. Gleichzeitig gibt es zwei Arten der Erwärmung der Umgebung: Konvektionsluft (30%) und Strahlungswärme (70%).

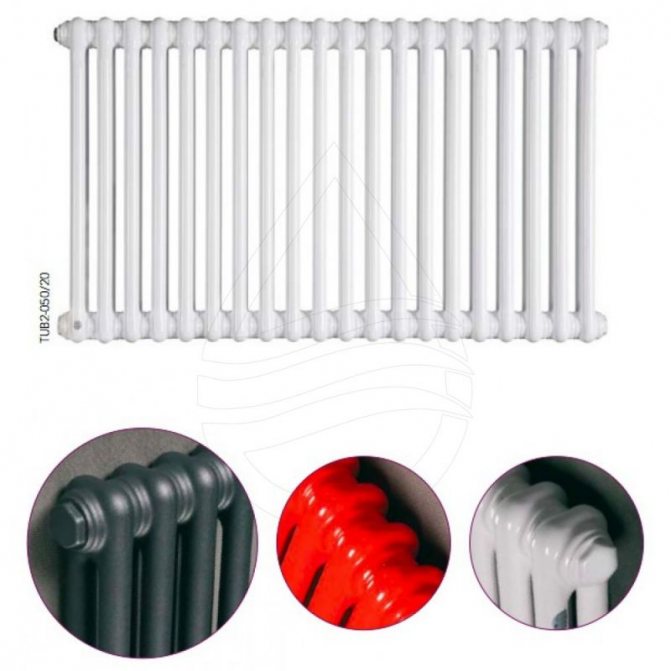

Stahlheizkörper können in jeder Farbe lackiert werden

Die Hersteller bieten die folgenden Arten von Heizkörpern an, die sich in Größe, Design, Betriebsparametern und äußerem Design unterscheiden.

• Produkthöhe - 20 cm - 3 m.
• Die Anzahl der röhrenförmigen Elemente beträgt 1, 2, 3 oder mehr.
• Die Tiefe der Batteriereihe beträgt bis zu 22,5 cm (1-6 Röhren).
• Teilbare traditionelle Stufe 4,5 cm für zu Hause und 6,5 cm für öffentliche Bereiche (Kindergärten, Schulen).
• Wandstärke 1,2 - 1,5 mm,
• Der Querschnittsdurchmesser des Rundrohrs beträgt 2,5 cm.
• Wärmeabgabe der Radiatoren: 1200 - 1900 W, geringe Trägheit.
• Der Wert des Arbeitsdrucks europäischer Produkte beträgt 6 - 15 atm. (Russisch - 22,5 atm zulassen).
• Die zulässige Temperaturschwankung des heißen Kühlmittels beträgt 40 - 120 Grad C.
• Farblösung - bis zu 500 schillernde Farbtöne.
• Vielzahl von Rohrformen: halbkreisförmige, ovale, dreieckige, runde, rechteckige Konfigurationen.

Vertikale Heizkörper haben die folgenden Anschlussmethoden: Boden- und Seitenoptionen. Ein Heizkörper mit einem unteren Anschluss wird an verdeckte Kommunikationsleitungen angeschlossen, eine seitliche Anschlussmethode ist für externe Verbindungen mit einer Rohrleitung vorgesehen. Die Halterung kann an der Wand oder am Boden montiert werden, wobei die Strukturen geschweißte Beine oder geformte Radien und Ecken sind, um das Design zu dekorieren und die Wärme gleichmäßig zu verteilen.

Arten von Heizkörpern und ihre vergleichenden Eigenschaften

Die Größe des Heizgeräts ist ein wichtiges Merkmal, auf das bei der Auswahl geachtet wird, da es die Leistung und den Platzbedarf im Raum bestimmt.

Standard

Neben der Größe unterscheiden sich Heizkörper auch im Herstellungsmaterial.

Foto 1. Bimetallstrahler in Standardgröße. Solche Geräte werden normalerweise in Wohnungen installiert.

Gusseisen

Zu Sowjetzeiten übliche Heizsysteme, die im 21. Jahrhundert in Gemeinschaftswohnungen verbleiben, sind gusseiserne Batterien. Eigenschaften von Standard-Gusseisenprodukten:

• durchschnittliche Höhe - 50-60 cm;
• Länge eines Abschnitts - 7-8 cm;
• Leistungsgrenze - 0,15-0,17 kW;
• Arbeitsdruck - 9-10 Atmosphären.

Aluminiumteller

Das Material solcher Heizungen überträgt Wärme schnell von der Flüssigkeit in den Raum.

Darüber hinaus sind diese Geräte viel leichter als gusseiserne Heizsysteme und die flachen Platten des Körpers sehen viel moderner aus. Ihre Abmessungen sind jedoch ähnlich, die Unterschiede zeigen sich in den technischen Eigenschaften:

• durchschnittliche Höhe - 60-70 cm;
• lange eine Komponente - 7-8 cm;
• thermische Decke - 0,17-0,19 kW;
• Arbeitsdruck - 16 Atmosphären.

Bimetall

Diese Heizkörper unterscheiden sich äußerlich nicht von denen aus Aluminium, da der Körper aus dem gleichen Material besteht, aber Stahlrohre in sie eingesetzt sind, die die Struktur vor Wasserschlägen und hohem Druck schützen und die Wärmeleitfähigkeit verbessern.

Eigenschaften der Standardmodelle:

• die Höhe des Abschnitts und dementsprechend des gesamten Produkts - 40-50 cm;
• Komponentenlänge - 8 cm;
• maximale Leistung - 0,19-0,21 kW;
• Druck während des Betriebs standhalten - 20-35 Atmosphären.

Foto 2. Design eines Bimetallheizkörpers. Die Pfeile zeigen die Bestandteile des Geräts an.

Niedrig

Niedrige Heizkörper sind die kompaktesten unter allen Arten von Heizkörpergeräten.

Gusseisen

Da solche Produkte nach strengen Standards hergestellt wurden, unterscheiden sich ihre Größen nicht in der Vielfalt. Saubere gusseiserne Heizkörper kleiner Größe werden auf Bestellung durch Figurenguss hergestellt. Abmessungen und Werte:

• Schnitthöhe - 40-50 cm;
• Komponentenlänge - 5-6 cm;
• thermische Decke - 0,09-0,11 kW;
• Arbeitsdruck - 9 Atmosphären.

Foto 3. Niedriger Heizkörper aus Gusseisen. Das Gerät hat eine weiße Farbe und ein ziemlich modernes Design.

Aluminium

Kleine Aluminiumheizkörper sind viel häufiger, da die Produktion noch nicht so lange her ist und sich die Technologie ständig verbessert. Die geringe Größe bestimmt den Umfang ihrer Verwendung: Solche Geräte werden in Kindergärten, Hauswirtschaftsräumen, beheizten Garagen, Dachböden und Veranden installiert. Eigenschaften:

• Höhe - 50 cm;
• Schnittlänge - 6-7 cm;
• Temperaturmaximum - 0,11-0,13 kW;
• Betriebsdruck - bis 16 atm.

Bimetall

Der Anwendungsbereich von Bimetallheizungen kleiner Größe ist auf die gleiche Kategorie von Raumtypen beschränkt, die für Aluminiumgeräte dargestellt werden.

Ergänzt wird die Liste durch Büroräume in beachtlicher Höhe – bedingt durch den hohen Druck in den Rohren von Wolkenkratzern und Geschäftszentren. Eigenschaften:

• Produkthöhe - 30-40 cm;
• die Länge eines Abschnitts beträgt 6-7 cm;
• Leistungsobergrenze - 0,12-0,14 kW;
• druck während des Betriebs standhalten - bis zu 28-32 Atmosphären.

Gusseisen

Hier unterscheiden sich die Abmessungen von Gusseisenprodukten nicht wesentlich von anderen Kategorien: Alle Werksmodelle haben eine Standardgröße, da sie nach GOSTs hergestellt wurden.

Hohe gusseiserne Heizkörper werden in spezialisierten Gießereien gekauft (nicht so billig). Eigenschaften von Geräten dieses Typs:

• Höhe des Körpers des Heizsystems - 80-90 cm;
• Länge eines Abschnitts - 7-8 cm;
• Temperaturobergrenze - 0,18-0,21 kW;
• der maximale Druck beträgt etwa 9-12 Atmosphären.

Aluminium

Hier ist die Auswahl viel größer: Für beengte Räume, in die lange Heizkörper nicht passen, greifen Sie besser zu schmalen, aber hohen Aluminiummodellen. Sie haben in der Regel nur 4 Komponenten, was jedoch durch ihre Länge vollständig kompensiert wird. Eigenschaften:

• Die Höhe des Produkts beträgt bis zu zwei Meter.
• Die Länge des Abschnitts beträgt etwa 10-12 cm.
• Maximale Leistung - 0,40-0,45 kW.
• Druck ~ 6 Atmosphären.

Aufmerksamkeit! Es ist strengstens verboten, diese Art von Heizkörpern in Zentralheizungssystemen zu verwenden - die Batterie kann einem solchen Druck einfach nicht standhalten

Bimetall

Der Stahlkern von Bimetallbatterien erlaubt es ihnen nicht, sehr hoch zu sein, da die Zirkulation von Wasser durch ihn schwierig sein wird.

Aber auch die halbe Größe im Vergleich zu einem Vollaluminium-Pendant reicht aus, um einen geräumigen Raum zu beheizen. Und der Wert des maximalen Druckniveaus ist einfach erstaunlich:

• Die Höhe des Heizsystems beträgt ~ 80-90 cm.
• Die Länge der Komponente beträgt 7-8 cm.
• Thermische Decke - 0,18-0,22 kW.
• Arbeitsdruck - von 20 bis 100 Atmosphären.

Welche Eigenschaften haben Röhrenheizkörper?

Röhrenheizkörper haben ihre eigenen Sorten. Die beliebtesten auf dem russischen Markt sind Stahloptionen aufgrund der hervorragenden technischen Eigenschaften dieses Metalls. Sie haben in der Regel ein einfaches, aber stilvolles Design, wodurch sie sowohl für den Wohn- als auch für den Bürogebrauch geeignet sind.

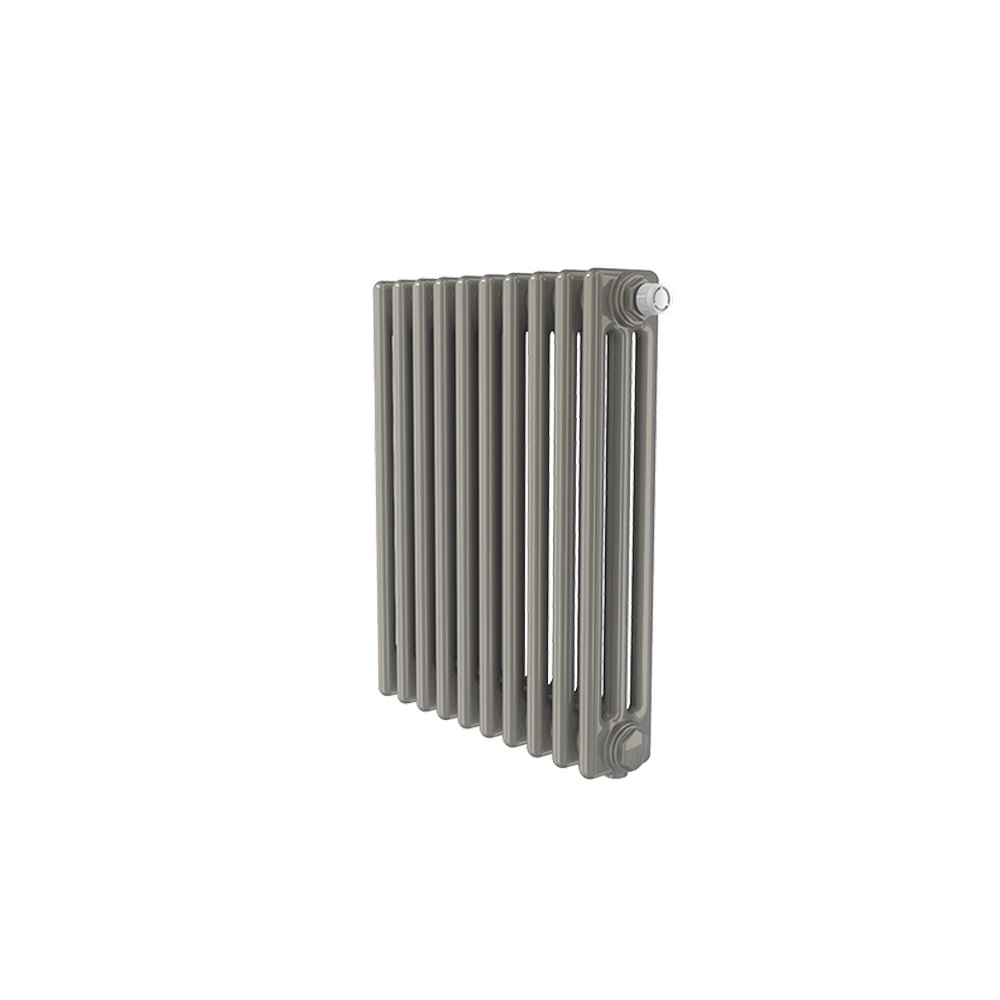

Stahlrohrbatterien sind eine nicht trennbare Struktur, die aus vertikalen Stahlrohren besteht. Die Rohre sind durch untere und obere Kollektoren verbunden, wodurch ein effizientes Kühlmittelzirkulationssystem entsteht. In diesem Fall hängt die Höhe der Wärmeübertragung von der Größe des Heizkörpers sowie von der Anzahl der Rohre in einer Reihe und der Dicke ihres Querschnitts ab. Parameter von Stahlheizkörpern:

• Höhe von 30 cm bis 3 m
• Tiefe bis 22,5 cm
• Anzahl der Röhren - von 1 bis 6 Röhren in einer Reihe

Russische Hersteller von Rohrheizkörpern machen die Wandstärke der Rohre 2 mm und den Durchmesser der Rohre 25 mm, während importierte Gegenstücke eine Wandstärke von 1,5 mm und verschiedene Rohrdurchmesser haben. Russische Heizkörper können einem maximalen Druck von bis zu 22,5 Atmosphären standhalten, und im Ausland hergestellte Konstruktionen können maximal 15 Atmosphären standhalten.

Merkmale von Rohrheizkörpern

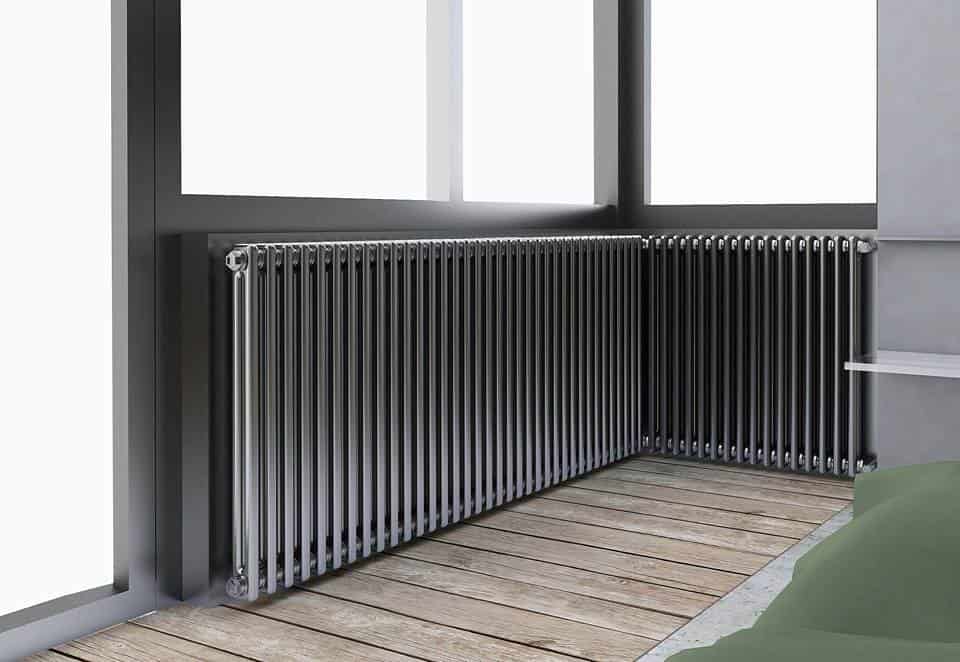

Rohrheizkörper im Innenraum

Warum sind Rohrheizkörper aus Stahl so beliebt geworden? Der Grund dafür ist ihr Design.Bei der Herstellung werden die gleichen Technologien wie bei der Herstellung von Automobilausrüstung verwendet. Diese Idee machte sich Robert Zendre zunutze, der bereits 1930 den ersten Röhrenheizkörper vorstellte.

Ein Merkmal dieser Heizungen ist die Unfähigkeit, sie zu zerlegen. Das klassische Design besteht aus einem oberen und einem unteren Abzweigrohr, die durch Rohre verbunden sind. Dadurch ist es möglich, die Batterie so weit wie möglich mit Kühlmittel zu füllen, was sich positiv auf die Wärmeübertragung auswirkt. Darüber hinaus können wir solche positiven Leistungsindikatoren eines Stahlrohrheizkörpers unterscheiden:

• Beständigkeit gegen Wasserschläge. Die Schweißkonstruktion hält kurzzeitig einer Belastung von bis zu 6 atm stand;
• Die glatte Innenfläche verringert den hydraulischen Widerstand während des Heizbetriebs;
• Gelegenheit zum Kauf von Batterien in traditioneller Form sowie von Designermodellen;
• Das Fehlen rechter Winkel erleichtert nicht nur die Reinigung, sondern reduziert auch die Verletzungsgefahr.

Warum sind Rohrheizkörper nicht so verbreitet wie Gliederbatterien? Der Hauptfaktor sind die relativ hohen Kosten. Dies liegt an der arbeitsintensiveren Produktion und der Verwendung hochlegierter Stahlsorten. Daher gibt es praktisch keine Bewertungen zum Rosten von Rohrheizkörpern. Die einzigen Ausnahmen sind hausgemachte "handwerkliche" Produkte.

Vor- und Nachteile von Heizkörpern aus Stahl

Zunächst zu den Vorzügen

• Sie haben eine gute Wärmeabfuhr, die nicht nur durch Erwärmung der Luft, sondern bei Plattenheizkörpern auch durch Konvektion erfolgt.
• Da diese Heizkörper von Natur aus nicht schwierig sind, gibt es nichts Besonderes, um sie zu beschädigen. Aus diesem Grund ist ihre Lebensdauer ziemlich lang.
• Diese Heizkörper sind leicht und daher einfach zu montieren. Außerdem gibt es immer mehrere Befestigungsmöglichkeiten – schließlich werden Modelle mit einer Vielzahl von Anschlüssen produziert.
• Heizkörper aus Stahl sind günstiger als vergleichbare Modelle aus Aluminium.
• Das Aussehen von Stahlheizkörpern ist sehr attraktiv, sodass sie sogar zu einer Innendekoration werden können.

Nun zu den Nachteilen

• Der größte Nachteil ist die Unfähigkeit, Korrosion zu widerstehen. Sobald kein Wasser mehr durch die Stahlbatterie fließt, beginnt diese sofort zu rosten. Daher sind diese Heizkörper absolut nicht für Fernwärmesysteme geeignet, bei denen in der Regel während der Sommerzeit Wasser für Wartungs- und Reparaturarbeiten abgelassen wird.
• Nachdem wir die Eigenschaften von Stahlheizkörpern untersucht haben, stellen wir fest, dass sie Wasserschlägen nicht standhalten können. Schließlich handelt es sich um geschweißte Teile, deren Nähte auch einem erhöhten Pressdruck nicht standhalten. Danach kann der Heizkörper seine Form verlieren oder sogar aus allen Nähten platzen. Daher können Stahlheizkörper nur in autonomen Heizsystemen und Punkt verwendet werden.
• Leider hält manchmal der Lack auf einem nicht sehr hochwertigen Stahlheizkörper nicht gut. Daher kommt es nach mehreren Heizperioden zum Ablösen der Beschichtung.

Betrieb und Instandhaltung

Stahlheizkörper werden in Form von fertigen Platten hergestellt. Wenn die Berechnung der Heizbatterieleistung falsch ist, müssen Sie eine neue hinzufügen.

Mit einem Aluminiumheizkörper ist alles einfacher - wenn Sie möchten, können Sie einen oder mehrere Abschnitte hinzufügen oder unnötige entfernen. Das kannst du selbst machen.

Die Lebensdauer von Aluminiumheizkörpern hängt maßgeblich vom Hersteller und der Modellpalette ab. Die billigsten fangen nach 5 Jahren an zu lecken oder brechen bei einem leichten Wasserschlag (siehe Foto). Und teure Modelle können 20 Jahre oder länger halten.

Ein Aluminiumheizkörper ist durch Wasserschlag geborsten.

Bei Stahlheizkörpern ist es schwieriger. Per Definition können sie nicht besonders stark sein - dickes Metall verschlechtert ihre Wärmeleitfähigkeit. Daher haben sie Angst vor hohem Druck, sie verschleißen schnell, wenn er abfällt.

Wenn das System jedoch einen stabilen Arbeitsdruck hat und keine Wasserschläge und Druckstöße auftreten, kann ein Stahlplattenheizkörper bis zu 15 Jahre halten. Außerdem kann es bei Problemen „geflickt“ werden. Dies ist viel einfacher zu tun als Aluminium.

Was besondere Pflege anbelangt, so erfordern weder Stahl noch Aluminium diese. Es sei denn, Sie müssen sie von Staub befreien, was mit einem Stahlradiator einfacher zu bewerkstelligen ist.

Anschluss und Installation

Auch der beste Heizkörpertyp kann bei falscher Installation nutzlos sein. Die Bodeneinheit steht auf Metallbeinen. Eckbauweise bedeutet in der Regel Wandmontage, teilweise mit vielen Windungen. Sie stellen solche Batterien nur auf Einzelbestellung her, was ihre Kosten im Vergleich zu Analoga erhöht. Der wandmontierte Rohrheizkörper ist mehr als andere gefragt, jedoch ist seine Höhe aus technischen Gründen begrenzt.

Es sollte auf die Auswahl zuverlässiger Befestigungsprodukte geachtet werden, die besonders stark sein sollten, wenn sie auf dem Boden installiert werden. Wenn die Batterie angeschlossen ist, kann die Notwendigkeit des Crimpens nicht ignoriert werden. Nur dieses Vorgehen hilft, 100% sicher zu sein, dass Leckagerisiken ausgeschlossen sind.

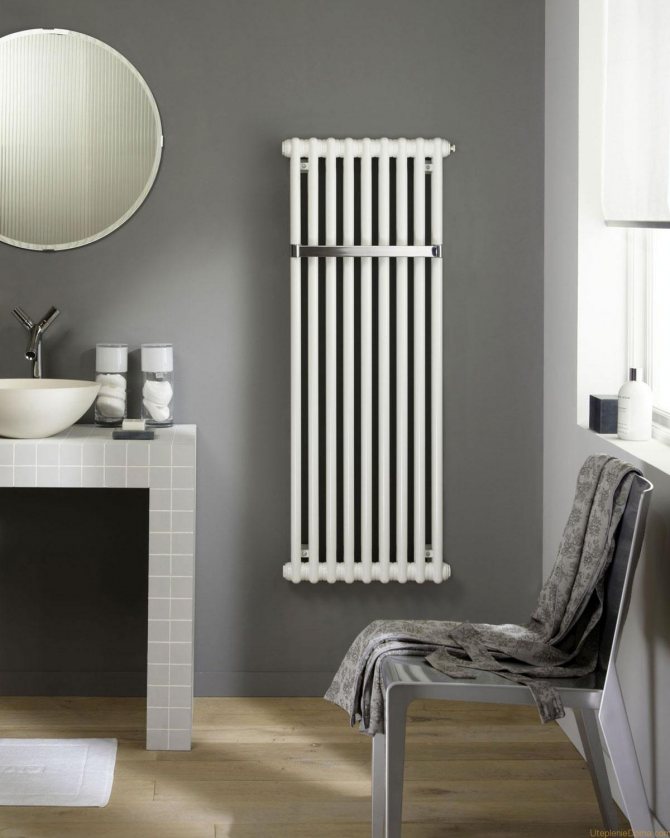

Rohrheizkörper sind in Küchen, Fluren, Gästezimmern und Bädern weit verbreitet.

Nur dieses Vorgehen hilft, 100% sicher zu sein, dass Leckagerisiken ausgeschlossen sind. Rohrheizkörper sind in Küchen, Fluren, Gästezimmern und Bädern weit verbreitet.

Heizkörper-Anschlussplan.

Unter Berücksichtigung der vielfältigen Möglichkeiten zum Verlegen von Steigleitungen und Raumformen sowie des Vorhandenseins einer oberen und unteren Kühlmittelzufuhr durch Steigleitungen sind Bimetall-Kühleranschlussschemata eine separate Geschichte, die inhaltlich umfangreich ist.

Es ist nur wichtig anzumerken, dass sie aufgrund der engen Kanäle der vertikalen Kollektoren von Bimetallkühlern empfindlich auf die Richtung der Kühlmittelzufuhr reagieren, und wie in den Anweisungen eines Herstellers angegeben, ist es wichtig, die Heizkörper so anzuschließen so dass das gekühlte Kühlmittel immer den unteren Kollektor verlässt. Bei der Einspeisung von oben wird ein standardmäßiges seitliches Anschlussschema erhalten.

Bei einer unteren Zufuhr und einem seitlichen Anschluss tritt das gekühlte Kühlmittel jedoch aus dem oberen Kollektor aus, während der Vektor des Gravitationsdrucks des Kühlmittels nach unten gerichtet ist und eine Zwangszirkulation von der Seite der Pumpen verhindert, was zu einer unvollständigen Erwärmung führt Der Kühler funktioniert in der Regel nur in den ersten 2 Abschnitten.

Daher sollte bei einer niedrigeren Versorgung ein Bimetallstrahler entweder nach dem Schema von unten nach unten angeschlossen werden.

Oder nach einem universellen Schema, das nicht von der Richtung der Kühlmittelzufuhr im Steigrohr abhängt.

Ein Merkmal des universellen Schemas ist die Notwendigkeit, ein Rohr mit größerem Durchmesser gegenüber dem oberen Kühlerauslass zu installieren, in dem aufgrund des Bernoulli-Gesetzes ein erhöhter Druck erzeugt wird, wodurch das Kühlmittel in den oberen Kühlerverteiler fließt.

Alle Schaltpläne für Bimetallstrahler können Sie ausführlich in meinem Artikel „So installieren Sie einen Bimetallstrahler richtig“ auf meiner Website nachlesen, wo ich Beispiele von mehr als 50 verschiedenen Möglichkeiten aus meiner Praxis nenne.

Wahl des Künstlers.

Wie aus diesem Artikel hervorgeht, muss ein Installateur von Heizkörpern über ein beträchtliches Maß an Wissen, Fähigkeiten und Werkzeugen verfügen, um diesen Service qualitativ hochwertig erbringen zu können, wobei alle oben genannten Nuancen zu berücksichtigen sind. Ich möchte auch darauf hinweisen, dass es unter Berücksichtigung der Besonderheiten des Internetmarketings auf dem Markt für Dienstleistungen zum Austausch von Heizkörpern in Wohnungen leider eine große Anzahl skrupelloser Anbieter gibt, die ich in meinem Artikel ausführlich überprüft habe, in dem mehrere Vorschläge verglichen wurden von denen, die bei der Anfrage "Heizkörper austauschen" in den Top 10 von Yandex anwesend waren, der Artikel "Es ist teuer für Sie!" auf meiner Seite im Master's Blog. Seien Sie vorsichtig.

Moderator der Sektion Heizung, Forum City of Masters, Sergey @k@ Olegovich, techcomfort.rf.

Rohrleitungsmaterial.

Die Rohre, mit denen neue Heizkörper verbunden werden, müssen aus dem gleichen Material bestehen, aus dem die Heizungssteigleitungen gemäß der Konstruktion des Hauses bestehen.Diese für jeden professionellen Bauunternehmer verständliche Regel wird sehr oft von Ausbauteams verletzt, die schlüsselfertige Wohnungsrenovierungen durchführen und ihren Kunden zusätzlich zu den Abschlussarbeiten den Austausch von Heizkörpern anbieten, wobei sie diese meistens mit dem für einen Laieninstallateur am besten zugänglichen Material verbinden - Polypropylen. Wie es aussieht, ist auf dem Foto unserer Änderung einer ähnlichen Installation deutlich zu sehen.

Nur wenige wissen, was auf dem modernen russischen Markt für Reparaturdienste nicht überraschend ist, dass die Installation von Hochtemperatur-Heizsystemen mit Polypropylenrohren in Mehrfamilienhäusern gemäß GOST R 52134-2003 verboten ist. Natürlich gibt es kein direktes Verbot, aber gemäß Tabelle 26 in dieser GOST müssen Heizungsrohre einer Temperatur von 100 g.C im Notbetrieb für 100 Stunden bei einem Druck von 10 bar standhalten. Die Markierung eines Polypropylenrohrs gibt die maximale Betriebstemperatur an - 95 gr.С. Vertrauen Sie also nicht den Worten des ZhEKovsky-Klempners als ultimative Wahrheit, angeblich "wir haben solche Temperaturen nicht und werden es niemals tun". Sie sollten verstehen, was die Worte des Mitarbeiters ohne vertragliche Verpflichtungen im Vergleich zu Ihrer eigenen Sicherheit bedeuten. Diese Worte bedeuten absolut nichts, im Falle eines Unfalls mit schwerwiegenden Folgen können Sie niemanden zur Rechenschaft ziehen. Und ist es das Risiko wert?

Daher muss bei vertikaler Verkabelung mit Stahlsteigleitungen aus schwarzen VGP-Rohren der Heizkörperanschluss mit Stahlrohren und bei horizontaler Trägerverkabelung mit Rohren aus vernetztem Polyethylen erfolgen.

Hersteller

Zu den beliebtesten Herstellern von Heizkörpern gehören:

Konner. Herkunftsland - Russland. Unter dieser Marke werden hochwertige Gusseisenbatterien hergestellt, die den europäischen Pendants qualitativ nicht unterlegen sind, aber für den Betrieb unter häuslichen Bedingungen geeignet sind. Zu den Vorteilen der Produkte gehören die Beständigkeit gegen Wasserschläge und der hochwertige Korrosionsschutz der Innenflächen. Die Kollektionen umfassen viele Produkte mit unterschiedlichen Formen und Designlösungen, es gibt eine spezielle Linie von Batterien im Retro-Stil.

Neben Gusseisen produziert der Hersteller auch Bimetall- und Aluminiumbatterien verschiedener Modifikationen.

• GuRaTec - deutsche Gusseisenbatterien, die aufgrund ihrer perfekten Optik oft als echte Kunstwerke bezeichnet werden. Hohe Leistung wird durch den Einsatz neuester technischer Entwicklungen und tadelloser Verarbeitung erreicht. Die Geräte werden im Retro-Stil hergestellt, haben viele Modifikationen, die maximale Höhe beträgt 970 mm.
• Roca ist einer der bekanntesten italienischen Hersteller von Sanitär- und Heizungssystemen. Das Unternehmen hat keine Niederlassungen außerhalb Spaniens, was die Originalqualität der Produkte und deren Übereinstimmung mit europäischen Qualitäts- und Sicherheitsstandards garantiert.

• Buderus ist ein Unternehmen mit einer soliden Geschichte (gegründet 1731), daher sind seine Produkte von höchster Qualität. Der Hersteller produzierte lange Zeit gusseiserne Heizkörper, aber heute umfasst das Sortiment auch 2 Arten von Stahlheizkörpern. Ein Merkmal des Produkts ist der komplette Batteriesatz mit Systemen für eine schnelle Installation.
• Kermi ist ein weiterer deutscher Hersteller, der von einem heimischen Käufer positives Feedback erhalten hat. Das Sortiment wird durch Stahlheizkörper repräsentiert. Neben hoher Qualität zeichnen sie sich durch eine große Vielfalt an Formen und Designs aus. Das können vertikale Plattenheizkörper jeder Größe, Designheizkörper und sogar ganze Wandheizkörper sein.

Die Produkte werden ausschließlich in Deutschland hergestellt, was eine strenge Qualitätskontrolle der Heizkörper garantiert.

Korado ist ein tschechischer Hersteller, einer der weltweit führenden Hersteller von Heizgeräten. Vertikale Heizkörper finden Sie im RADIK VERTIKAL-Sortiment. Dies sind Stahlprodukte, Standardweiß. Auf Wunsch des Kunden können sie jedoch in einem der Farbtöne des Katalogs lackiert werden, der 21 Farben enthält.

Style Retro - In Russland hergestellte gusseiserne Batterien, die alte Heizgeräte (19. bis frühes 20. Jahrhundert) imitieren. Neben der Funktionalität haben sie auch ein ästhetisches Aussehen und werden oft zu einem dekorativen Element des Interieurs. Muster auf der Oberfläche werden nach der Methode des künstlerischen Gießens in Übereinstimmung mit dem gewählten Stil der Heizkörper hergestellt.

Bewunderung erregen bemalte Batterien, die mit der Gzhel-Technik hergestellt werden können und ein Goldmuster auf Rot oder Schwarz haben. Das Unternehmen beschäftigt sich auch mit der Herstellung und Lackierung von Batterien auf Bestellung. Produkte haben hohe Leistungsmerkmale, während sie sich durch niedrigere Kosten als westliche Gegenstücke auszeichnen.

Ein paar Kauftipps

Kauftipps

Um bei Ihrer Wahl nicht enttäuscht zu werden, empfehlen wir Ihnen, bei der Auswahl und dem Kauf solcher Heizkörper auf einige Merkmale zu achten:

• Wenn Sie sich für Rohr entscheiden, ist es besser, wenn der Stahl, aus dem es besteht, von hoher Qualität ist. Dann ist die Festigkeit höher und die Lebensdauer wird gefallen.
• Die Anzahl der Abschnitte sollte der Fläche des Raums entsprechen. Meist gilt die Regel: 1.000 Watt pro 10 Quadratmeter. Wenn der Raum eckig ist, fügen Sie der resultierenden Anzahl von Abschnitten ein paar weitere Abschnitte hinzu. Auch hohe Decken sind ein Grund, die Gestaltungskraft zu erhöhen.

Die beliebtesten Hersteller

Die Marke des Herstellers spielt bei der Wahl der Heizkörper eine wesentliche Rolle. In diesem Bereich, wie in jedem anderen, gibt es Führer. Es ist unmöglich, sie nicht zu erwähnen:

1. Zehnder - universelle Formen, hervorragende Lösungen für Farbtöne, Wärmeübertragung auf der Ebene, maximale Temperatur - 120 Grad Celsius, Standarddruck - 13 Atmosphären. Die beliebtesten Serien sind Charleston (ausgestattet mit einem Thermostat) und Completto. Preis - von 500 bis 1900 Rubel für 1 Abschnitt.
2. Seine Besonderheit ist, dass Wasser beliebiger Härte hinzugefügt werden kann und es alles aushält. Das Decor-Modell ist das beliebteste und enthält mehrere Modifikationen:

• D - sie ersetzen gerne die alten gusseisernen Optionen. Ein solcher Kühler kostet 5100 Rubel.
• V ist ein großartiges Paket. In seinem Design gibt es eine Ebene, die für die Leistung verantwortlich ist. Der Preis ist noch höher - 14.000 Rubel.
• S - ideal für Räume, in denen eine seitliche Montage unabdingbar ist. Wird den zukünftigen Besitzer 4900 Rubel kosten.

1. Ihr Haupteinsatzgebiet sind Bäder. Folgende Serien werden unterschieden:

• Komfort - hohe Leistung der erzeugten Wärme, gutes Design (5500 Rubel);
• Classic - je nach Preis und Qualität ideal für Wohnungen und Häuser (5000 Rubel);
• Standard - Wenn Ihr Badezimmer klein ist, ist dieses Modell genau das, was Sie brauchen (2000 Rubel);

Vertikale und horizontale Modelle

Je nach Anordnung der Rohre und Abmessungen werden Rohrheizkörper in vertikale und horizontale Modelle unterteilt.

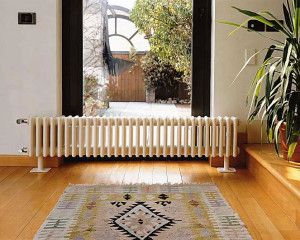

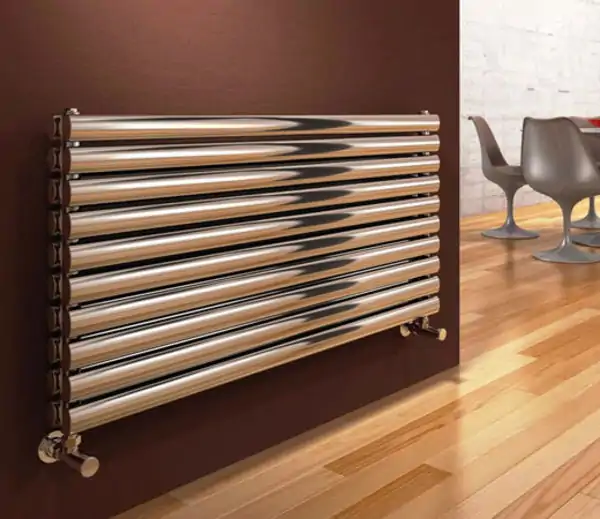

Foto 2. Horizontaler Rohrheizkörper. Es hat ein ziemlich modernes Design und passt gut zum Interieur.

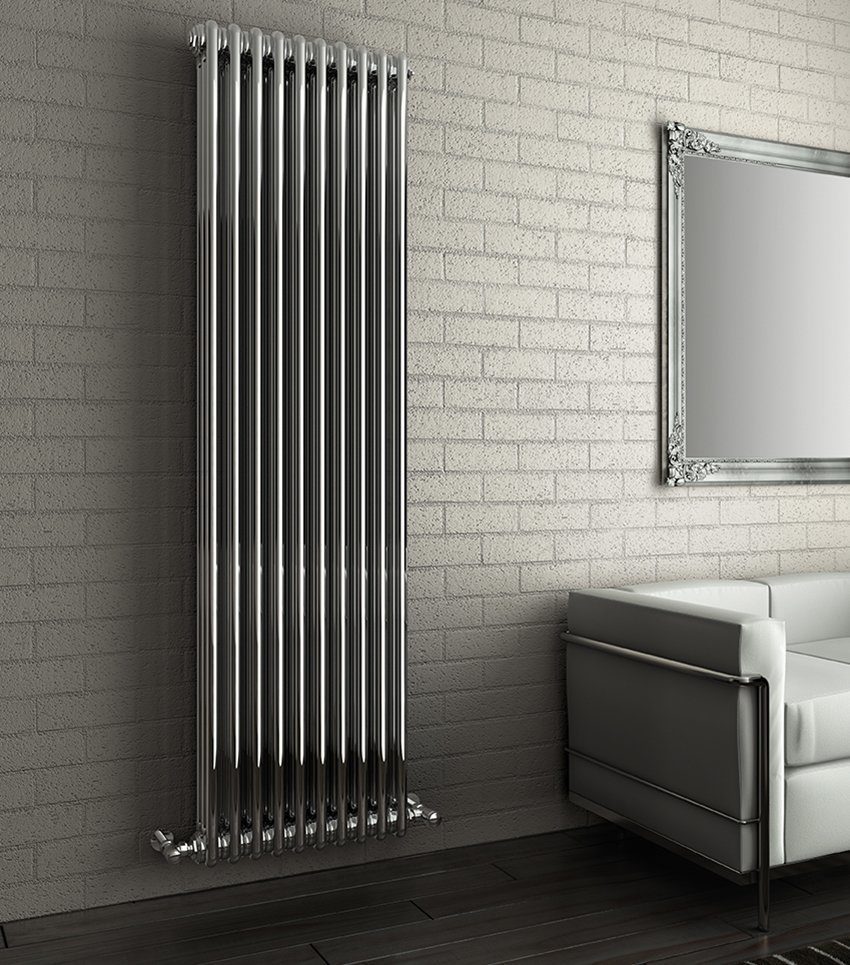

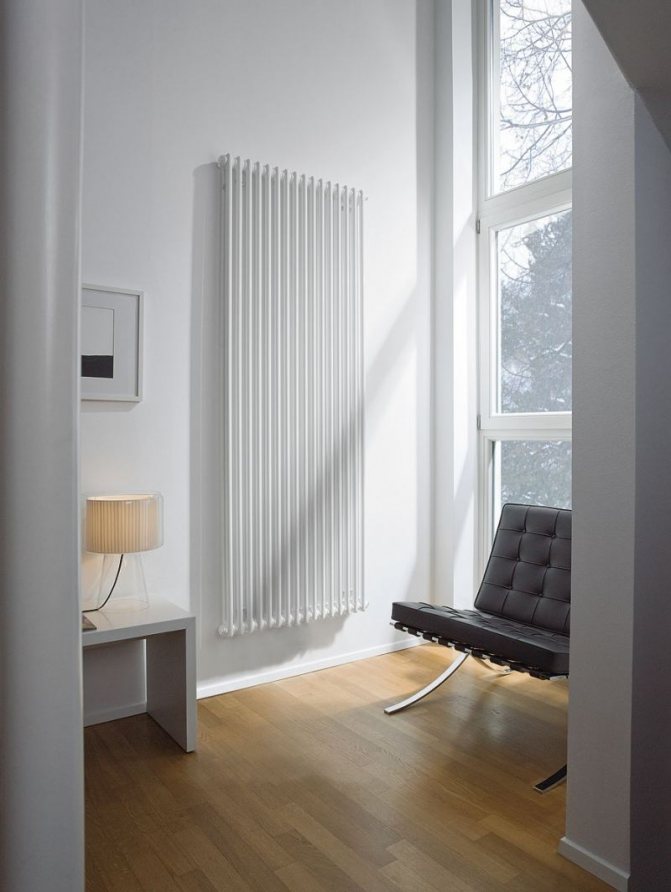

Vertikale Modelle zeichnen sich durch eine Höhe von 1-3 m bei geringer Breite aus. In der überwiegenden Mehrheit der Geräte sind die Rohre auch vertikal angeordnet. Sie werden häufiger bei Platzmangel eingesetzt - auf Treppen, neben Balkontüren sowie in Räumen mit Buntglasfenstern.

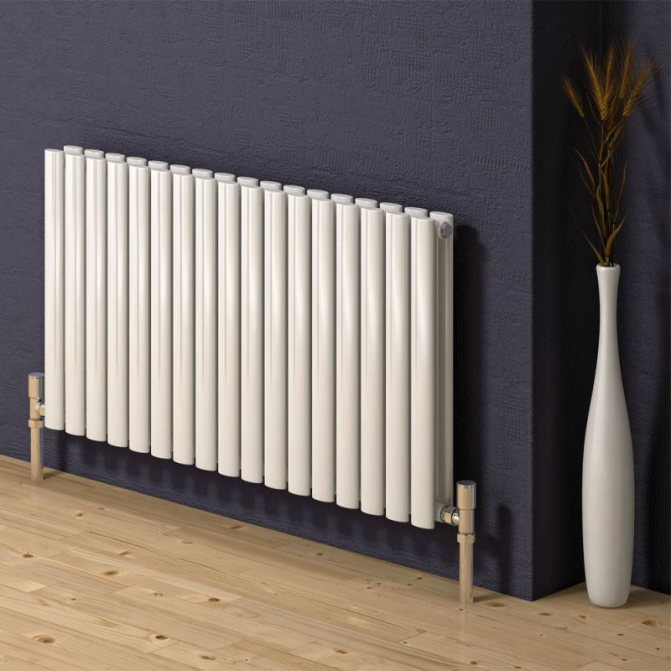

Horizontale Gegenstücke zeichnen sich durch eine geringe Höhe bei größerer Breite im Vergleich zu vertikalen Modellen aus. Je nach Ausführung eines bestimmten Modells sind die Rohre horizontal oder vertikal angeordnet. Horizontale Modelle sind billiger als vertikale Pendants und lassen sich auch seitlich einfacher an das Heizsystem anschließen.
