Wärmetechnische Berechnung eines Gebäudes: Besonderheiten und Formeln zur Durchführung von Berechnungen + praktische Beispiele

Wärmetechnische Berechnung online (Rechnerübersicht)

Wärmetechnische Berechnungen können im Internet online durchgeführt werden. Werfen wir einen kurzen Blick darauf, wie man damit arbeitet.

Auf der Website des Online-Rechners müssen Sie zunächst die Normen auswählen, für die die Berechnung durchgeführt werden soll. Ich wähle das Regelbuch 2012, da es ein neueres Dokument ist.

Als nächstes müssen Sie die Region angeben, in der das Objekt gebaut wird. Wenn Ihre Stadt nicht verfügbar ist, wählen Sie die nächste größere Stadt. Danach geben wir die Art der Gebäude und Räumlichkeiten an.Höchstwahrscheinlich werden Sie ein Wohngebäude berechnen, aber Sie können öffentliche, administrative, industrielle und andere auswählen. Und als letztes müssen Sie die Art der umschließenden Struktur (Wände, Decken, Beschichtungen) auswählen.

Wir lassen die berechnete Durchschnittstemperatur, relative Luftfeuchtigkeit und den thermischen Gleichmäßigkeitskoeffizienten unverändert, wenn Sie nicht wissen, wie Sie sie ändern sollen.

Setzen Sie in den Berechnungsoptionen alle zwei Checkboxen bis auf die erste.

In der Tabelle geben wir den Wandkuchen von außen an - wir wählen das Material und seine Dicke aus. Damit ist eigentlich die ganze Rechnung abgeschlossen. Unterhalb der Tabelle ist das Ergebnis der Berechnung. Wenn eine der Bedingungen nicht erfüllt ist, ändern wir die Dicke des Materials oder das Material selbst, bis die Daten den behördlichen Dokumenten entsprechen.

Wenn Sie den Berechnungsalgorithmus sehen möchten, klicken Sie unten auf der Website-Seite auf die Schaltfläche "Bericht".

5.1 Die allgemeine Reihenfolge der Durchführung der thermischen Berechnung

1. BEI
   gemäß Absatz 4 dieses Handbuchs
   Bestimmen Sie die Art des Gebäudes und die Bedingungen, nach
   was gezählt werden soll R_umtr.

2. Definieren
   R_umtr:

• an
  Formel (5), wenn das Gebäude berechnet wird
  für hygienisch und hygienisch und komfortabel
  Bedingungen;

• an
  Formel (5a) und Tabelle. 2, wenn die Berechnung sollte
  auf der Grundlage von Energiesparbedingungen durchgeführt werden.

1. Komponieren
   Gesamtwiderstandsgleichung
   umschließende Struktur mit einem
   unbekannt nach Formel (4) und gleich
   seine R_umtr.

2. Berechnung
   unbekannte Dicke der Dämmschicht
   und bestimmen Sie die Gesamtdicke der Struktur.
   Dabei sind typische zu berücksichtigen
   Außenwandstärken:

• Dicke
  Ziegelwände sollten ein Vielfaches sein
  Ziegelgröße (380, 510, 640, 770 mm);

• Dicke
  Außenwandpaneele werden akzeptiert
  250, 300 oder 350 mm;

• Dicke
  Sandwichplatten werden akzeptiert
  gleich 50, 80 oder 100 mm.

Faktoren, die TN beeinflussen

Wärmedämmung - innen oder außen - reduziert den Wärmeverlust erheblich

Der Wärmeverlust wird von vielen Faktoren beeinflusst:

• Fundament - die isolierte Version hält die Wärme im Haus, die nicht isolierte lässt bis zu 20% zu.
• Wand - Porenbeton oder Holzbeton hat einen viel geringeren Durchsatz als eine Ziegelwand. Roter Tonziegel speichert Wärme besser als Silikatziegel. Auch die Dicke der Trennwand ist wichtig: Eine 65 cm dicke Ziegelwand und 25 cm dicke Schaumbeton haben den gleichen Wärmeverlust.
• Erwärmung - Wärmedämmung verändert das Bild erheblich. Die Außenisolierung mit Polyurethanschaum - eine 25 mm dicke Platte - ist in ihrer Effizienz der zweiten Ziegelwand mit einer Dicke von 65 cm ebenbürtig Kork innen - eine 70 mm dicke Platte - ersetzt 25 cm Schaumbeton. Nicht umsonst sagen Experten, dass effektives Heizen mit der richtigen Isolierung beginnt.
• Dachschräge Konstruktion und gedämmter Dachboden reduzieren Verluste. Ein Flachdach aus Stahlbetonplatten überträgt bis zu 15 % der Wärme.
• Verglasungsbereich - Die Wärmeleitfähigkeit von Glas ist sehr hoch. Egal wie eng die Rahmen sind, Wärme entweicht durch das Glas. Je mehr Fenster und je größer deren Fläche, desto höher ist die thermische Belastung des Gebäudes.
• Belüftung - Die Höhe des Wärmeverlusts hängt von der Leistung des Geräts und der Häufigkeit der Verwendung ab. Mit dem Wiederherstellungssystem können Sie Verluste etwas reduzieren.
• Der Unterschied zwischen der Temperatur außerhalb und im Haus - je größer er ist, desto höher ist die Belastung.
• Wärmeverteilung im Gebäude – beeinflusst die Leistung für jeden Raum. Die Innenräume des Gebäudes kühlen weniger aus: Hier gilt rechnerisch eine Wohlfühltemperatur von +20 C.Die Endräume kühlen schneller ab - die normale Temperatur beträgt hier +22 ° C. In der Küche reicht es aus, die Luft auf +18 ° C zu erwärmen, da es hier viele andere Wärmequellen gibt: Herd, Backofen, Kühlschrank.

Einfluss des Luftspalts

Wenn Mineralwolle, Glaswolle oder eine andere Plattenisolierung als Heizelement in einem dreischichtigen Mauerwerk verwendet wird, ist es notwendig, eine belüftete Schicht zwischen dem äußeren Mauerwerk und der Isolierung zu installieren. Die Dicke dieser Schicht sollte mindestens 10 mm und vorzugsweise 20–40 mm betragen. Es ist notwendig, um die Isolierung zu entwässern, die durch Kondensat nass wird.

Diese Luftschicht ist kein geschlossener Raum, daher müssen, wenn sie in der Berechnung vorhanden ist, die Anforderungen von Abschnitt 9.1.2 von SP 23-101-2004 berücksichtigt werden, nämlich:

a) zwischen dem Luftspalt und der Außenfläche liegende Bauschichten (in unserem Fall ein Zierstein (besser)) werden bei der wärmetechnischen Berechnung nicht berücksichtigt;

b) an der der außenluftbelüfteten Schicht zugewandten Oberfläche der Konstruktion ist der Wärmedurchgangskoeffizient αext = 10,8 W/(m°C) anzusetzen.

Parameter zur Durchführung von Berechnungen

Um die Wärmeberechnung durchzuführen, werden Anfangsparameter benötigt.

Sie hängen von einer Reihe von Merkmalen ab:

1. Zweck des Gebäudes und seine Art.
2. Orientierung vertikaler Umfassungsbauwerke relativ zur Richtung zu den Himmelsrichtungen.
3. Geografische Parameter des zukünftigen Hauses.
4. Das Volumen des Gebäudes, seine Anzahl der Stockwerke, Fläche.
5. Typen und Maßangaben von Tür- und Fensteröffnungen.
6. Art der Heizung und ihre technischen Parameter.
7. Die Zahl der ständigen Einwohner.
8. Material vertikaler und horizontaler Schutzkonstruktionen.
9. Decken im Obergeschoss.
10. Warmwasseranlagen.
11. Art der Belüftung.

Bei der Berechnung werden auch andere Konstruktionsmerkmale des Bauwerks berücksichtigt. Die Luftdurchlässigkeit von Gebäudehüllen sollte nicht zu einer übermäßigen Auskühlung im Inneren des Hauses beitragen und die Wärmeschutzeigenschaften der Elemente verringern.

Auch Staunässe in den Wänden führt zu Wärmeverlusten und darüber hinaus zu Feuchtigkeit, die sich negativ auf die Dauerhaftigkeit des Gebäudes auswirkt.

Bei der Berechnung werden zunächst die thermischen Daten der Baustoffe ermittelt, aus denen die umschließenden Elemente der Konstruktion bestehen. Außerdem sind der reduzierte Wärmedurchgangswiderstand und die Einhaltung seines Richtwertes ermittlungspflichtig.

Thermische Belastungskonzepte

Die Berechnung des Wärmeverlustes erfolgt separat für jeden Raum, je nach Fläche oder Volumen

Die Raumheizung ist ein Ausgleich für Wärmeverluste. Durch Wände, Fundament, Fenster und Türen wird Wärme nach und nach nach außen abgeführt. Je niedriger die Außentemperatur, desto schneller erfolgt die Wärmeabgabe nach außen. Um eine angenehme Temperatur im Inneren des Gebäudes aufrechtzuerhalten, werden Heizungen installiert. Ihre Leistung muss hoch genug sein, um den Wärmeverlust zu decken.

Die Heizlast ist definiert als die Summe der Wärmeverluste des Gebäudes, gleich der benötigten Heizleistung. Nachdem sie berechnet haben, wie viel und wie das Haus Wärme verliert, ermitteln sie die Leistung des Heizsystems. Der Gesamtwert ist nicht genug. Ein Raum mit 1 Fenster verliert weniger Wärme als ein Raum mit 2 Fenstern und einem Balkon, daher wird der Indikator für jeden Raum separat berechnet.

Berücksichtigen Sie bei der Berechnung unbedingt die Deckenhöhe. Wenn es 3 m nicht überschreitet, wird die Berechnung nach der Größe der Fläche durchgeführt. Bei einer Höhe von 3 bis 4 m wird die Durchflussmenge nach Volumen berechnet.

Typische Wandgestaltungen

Wir werden Optionen aus verschiedenen Materialien und verschiedenen Variationen des „Kuchens“ analysieren, aber für den Anfang ist die heute teuerste und äußerst seltene Option zu erwähnen - eine massive Ziegelmauer. Für Tjumen sollte die Wandstärke 770 mm oder drei Ziegel betragen.

Bar

Im Gegensatz dazu ist eine ziemlich beliebte Option ein 200-mm-Holz. Aus dem Diagramm und der folgenden Tabelle wird deutlich, dass ein Balken für ein Wohngebäude nicht ausreicht. Bleibt die Frage, reicht es aus, die Außenwände mit einer 50 mm dicken Platte Mineralwolle zu dämmen?

Material Name	Breite, m	λ1, W/(m × °С)	R1, m2×°С/W
Futter aus Weichholz	0,01	0,15	0,01 / 0,15 = 0,066
Luft	0,02	—	—
Ecover-Standard 50	0,05	0,04	0,05 / 0,04 = 1,25
Kiefernbalken	0,2	0,15	0,2 / 0,15 = 1,333

Durch Einsetzen in die vorherigen Formeln erhalten wir die erforderliche Dicke der Isolierung δ_ut = 0,08 m = 80 mm.

Daraus folgt, dass die Isolierung in einer Schicht aus 50 mm Mineralwolle nicht ausreicht, es ist notwendig, in zwei Schichten mit Überlappung zu isolieren.

Für Liebhaber von gehackten, gewalzten, geklebten und anderen Arten von Holzhäusern. Sie können jede Ihnen zur Verfügung stehende Holzwandstärke berücksichtigen und sicherstellen, dass Sie ohne Außendämmung in kalten Perioden entweder bei gleichen Kosten an Heizenergie frieren oder mehr für die Heizung ausgeben. Wunder geschehen leider nicht.

Erwähnenswert ist auch die Unvollkommenheit der Fugen zwischen den Stämmen, die zwangsläufig zu Wärmeverlusten führt. Auf dem Bild der Wärmebildkamera wurde die Ecke des Hauses von innen aufgenommen.

Blähtonblock

Auch die nächste Option hat in letzter Zeit an Popularität gewonnen, ein 400 mm starker Blähtonblock mit einer Ziegelauskleidung. Finden Sie heraus, wie dick die Isolierung in dieser Option benötigt wird.

Material Name	Breite, m	λ1, W/(m × °С)	R1, m2×°С/W
Backstein	0,12	0,87	0,12 / 0,87 = 0,138
Luft	0,02	—	—
Ecover-Standard 50	0,05	0,04	0,05 / 0,04 = 1,25
Blähtonblock	0,4	0,45	0,4 / 0,45 = 0,889

Durch Einsetzen in die vorherigen Formeln erhalten wir die erforderliche Dicke der Isolierung δ_ut = 0,094 m = 94 mm.

Bei Mauerwerk aus Tonstein mit Ziegelverblendung ist eine Mineraldämmung von 100 mm Dicke erforderlich.

Gasblock

Gasblock 400 mm mit Dämmung und Verputz in Nassfassadentechnik. Die Größe des Außenputzes wird aufgrund der extrem geringen Schichtstärke nicht mitberechnet. Aufgrund der richtigen Geometrie der Blöcke reduzieren wir auch die Innenputzschicht auf 1 cm.

Material Name	Breite, m	λ1, W/(m × °С)	R1, m2×°С/W
Ecover-Standard 50	0,05	0,04	0,05 / 0,04 = 1,25
Porevit BP-400 (D500)	0,4	0,12	0,4 / 0,12 = 3,3
Gips	0,01	0,87	0,01 / 0,87 = 0,012

Durch Einsetzen in die vorherigen Formeln erhalten wir die erforderliche Dicke der Isolierung δ_ut = 0,003 m = 3 mm.

Hier liegt die Schlussfolgerung nahe: Der Porevit-Block mit einer Dicke von 400 mm benötigt keine Isolierung von außen, es reicht ein Außen- und Innenputz oder eine Veredelung mit Fassadenplatten.

Bestimmung der Dicke der Wanddämmung

Bestimmung der Dicke der Gebäudehülle. Ausgangsdaten:

1. Baugebiet - Sredny
2. Zweck des Gebäudes - Wohnen.
3. Bauart - dreischichtig.
4. Standardraumfeuchtigkeit - 60%.
5. Die Temperatur der Innenluft beträgt 18°C.

Schichtnummer	Ebenenname	Dicke
1	Gips	0,02
2	Mauerwerk (Kessel)	X
3	Isolierung (Polystyrol)	0,03
4	Gips	0,02

2 Berechnungsverfahren.

Ich führe die Berechnung gemäß SNiP II-3-79 * „Designstandards. Bauwärmetechnik“

A) Ich bestimme den erforderlichen Wärmewiderstand R_{o(tr) nach der Formel:}

R_{o(tr)=n(tv-tn)/(Δtn*αv) , wobei n der Koeffizient ist, der unter Berücksichtigung der Lage der Außenfläche der umschließenden Struktur in Bezug auf die Außenluft gewählt wird.}

n=1

tn ist der berechnete Winter t der Außenluft, gemessen gemäß Abschnitt 2.3 des SNiPa „Bauheizungstechnik“.

Ich akzeptiere bedingt 4

Ich bestimme, dass tн für eine gegebene Bedingung als die berechnete Temperatur des kältesten ersten Tages genommen wird: tн=t_{x(3) ; tx(1)=-20°C; tx(5)=-15°С.}

t_{x(3)=(tx(1) + tx(5))/2=(-20+(-15))/2=-18°C; tn=-18°С.}

Δtn ist die normative Differenz zwischen Zinn Luft und Zinn Oberfläche der Gebäudehülle, Δtn=6°C laut Tabelle. 2

αv - Wärmedurchgangskoeffizient der Innenfläche der Zaunkonstruktion

αv=8,7 W/m2°C (nach Tabelle 4)

R_{o(tr)=n(tv-tn)/(Δtn*αv)=1*(18-(-18)/(6*8,7)=0,689(m2°C/W)}

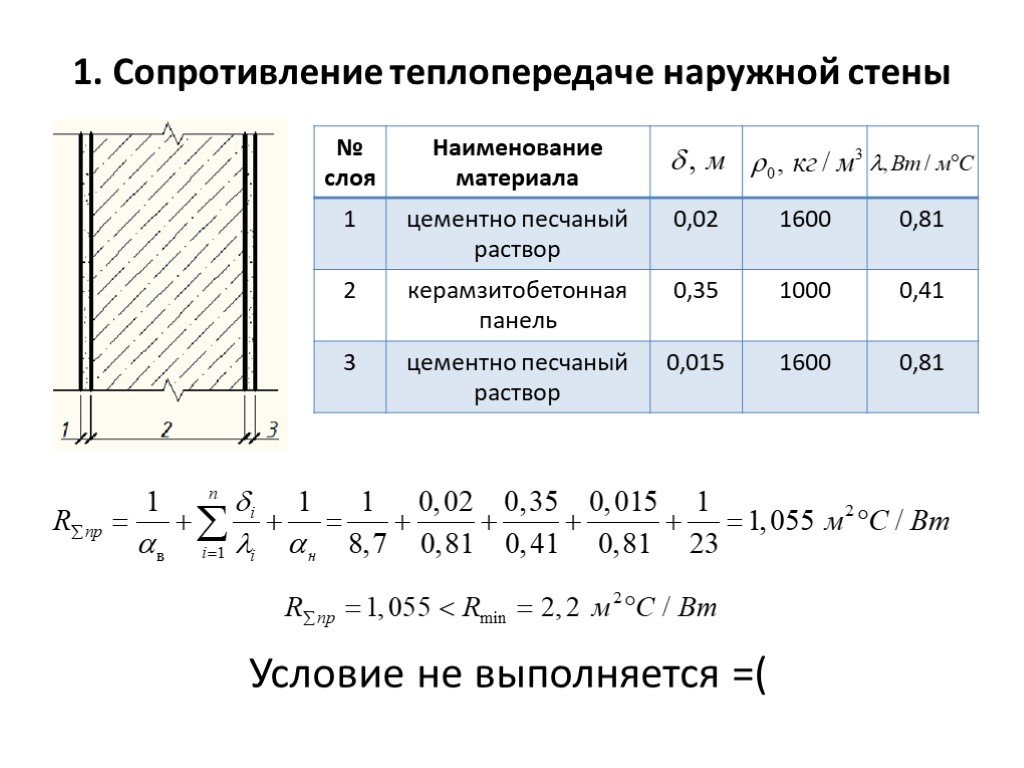

B) R bestimmen_um=1/αv+R₁+R₂+R₃+1/αn , wobei αn der Wärmedurchgangsfaktor ist, für winterliche Bedingungen der äußeren Umfassungsfläche. αн=23 W/m2°С laut Tabelle. 6#Schicht

	Material Name	Artikelnummer	ρ, kg/m3	σ, m	λ	S
1	Kalksandmörtel	73	1600	0,02	0,7	8,69
2	Kotelets	98	1600	0,39	1,16	12,77
3	Styropor	144	40	X	0,06	0,86
4	Komplexer Mörtel	72	1700	0,02	0,70	8,95

Um die Tabelle auszufüllen, bestimme ich die Betriebsbedingungen der umschließenden Struktur in Abhängigkeit von den Feuchtigkeitszonen und dem Nassregime in den Räumlichkeiten.

1 Das Feuchtigkeitsregime der Räumlichkeiten ist gemäß der Tabelle normal. eines

2 Feuchtigkeitszone - trocken

Ich bestimme die Betriebsbedingungen → A

R₁₌σ₁/λ₁\u003d 0,02 / 0,7 \u003d 0,0286 (m2 ° C / W)

R₂=σ₂/λ₂=0,39/1,16= 0,3362

R₃=σ₃/λ₃ =X/0,06 (m2°C/W)

R₄=σ₄/λ₄ \u003d 0,02 / 0,7 \u003d 0,0286 (m2 ° C / W)

R_um=1/αv+R₁+R₂+1/αn = 1/8,7 + 0,0286 + 0,3362 + X/0,06 + 0,0286 + 1/23 = 0,518 + X/0,06

Ich akzeptiere R_um= R_{o(tr)=0,689m2°C/W}

0,689 = 0,518 + X/0,06

X_tr\u003d (0,689-0,518) * 0,06 \u003d 0,010 (m)

Ich akzeptiere konstruktiv σ_{1(f)=0,050 m}

R_{1(φ)= σ1(f)/λ1=0,050/0,060=0,833 (m2 °C/W)}

3 Ich bestimme die Trägheit der Gebäudehülle (Massivität).

D=R₁*S₁+R₂*S₂+R₃*S₃=0,029*8,69+0,3362*12,77+0,833*0,86+0,0286*8,95 = 5,52

Schlussfolgerung: Die umschließende Struktur der Wand besteht aus Kalkstein ρ = 2000 kg / m3, 0,390 m dick, isoliert mit 0,050 m dickem Schaumkunststoff, der die normalen Temperatur- und Feuchtigkeitsbedingungen der Räumlichkeiten gewährleistet und die sanitären und hygienischen Anforderungen für sie erfüllt .

Verluste durch Wohnungslüftung

Die entscheidende Kenngröße ist dabei die Luftwechselrate. Sofern die Wände des Hauses dampfdurchlässig sind, ist dieser Wert gleich eins.

Das Eindringen von Kaltluft in das Haus erfolgt über die Zuluft. Die Entlüftung hilft, warme Luft zu entweichen. Reduziert Verluste durch Lüftungswärmetauscher-Rekuperator. Es lässt keine Wärme mit der Abluft entweichen und erwärmt die ankommenden Ströme

Es gibt eine Formel, nach der der Wärmeverlust durch das Lüftungssystem bestimmt wird:

Qv \u003d (V x Kv: 3600) x P x C x dT

Hier bedeuten die Symbole Folgendes:

1. Qv - Wärmeverlust.
2. V ist das Raumvolumen in mᶾ.
3. P ist die Luftdichte. sein Wert wird mit 1,2047 kg/mᶾ angenommen.
4. Kv - die Frequenz des Luftaustauschs.
5. C ist die spezifische Wärmekapazität. Es ist gleich 1005 J / kg x C.

Anhand der Ergebnisse dieser Berechnung lässt sich die Leistung des Wärmeerzeugers der Heizungsanlage bestimmen. Bei zu hohem Leistungswert kann ein Lüftungsgerät mit Wärmetauscher ein Ausweg aus der Situation sein. Betrachten Sie einige Beispiele für Häuser aus verschiedenen Materialien.

Für die Berechnung erforderliche regulatorische Dokumente:

• SNiP 23.02.2003 (SP 50.13330.2012). "Wärmeschutz von Gebäuden". Aktualisierte Ausgabe von 2012.
• SNiP 23-01-99* (SP 131.13330.2012). "Bauklimatologie". Aktualisierte Ausgabe von 2012.
• SP 23-101-2004."Design des Wärmeschutzes von Gebäuden".
• GOST 30494-2011 Wohn- und öffentliche Gebäude. Parameter des Innenmikroklimas.

Ausgangsdaten für die Berechnung:

1. Wir bestimmen die Klimazone, in der wir ein Haus bauen werden. Wir öffnen SNiP 23-01-99 *. "Bauklimatologie", wir finden Tabelle 1. In dieser Tabelle finden wir unsere Stadt (oder die Stadt, die so nah wie möglich an der Baustelle liegt), zum Beispiel für den Bau in einem Dorf In der Nähe der Stadt Murom gelegen, werden wir Indikatoren der Stadt Murom nehmen! aus Spalte 5 - "Lufttemperatur des kältesten Fünftageszeitraums mit einer Wahrscheinlichkeit von 0,92" - "-30 ° C";
2. Wir bestimmen die Dauer der Heizperiode - offene Tabelle 1 in SNiP 23-01-99 * und in Spalte 11 (bei einer durchschnittlichen täglichen Außentemperatur von 8 ° C) beträgt die Dauer zht = 214 Tage;
3. Wir ermitteln die durchschnittliche Außentemperatur für die Heizperiode. Wählen Sie dazu aus derselben Tabelle 1 SNIP 23-01-99 * den Wert in Spalte 12 - tht \u003d -4,0 ° C.
4. Die optimale Innentemperatur wird gemäß Tabelle 1 in GOST 30494-96 genommen - Tönung = 20 ° C;

Dann müssen wir uns für das Design der Wand selbst entscheiden. Da frühere Häuser aus einem Material (Ziegel, Stein usw.) gebaut wurden, waren die Mauern sehr dick und massiv. Aber mit der Entwicklung der Technologie haben die Menschen neue Materialien mit sehr guter Wärmeleitfähigkeit, die es ermöglichten, die Dicke der Wände vom Hauptmaterial (Lagermaterial) durch Hinzufügen einer wärmeisolierenden Schicht erheblich zu reduzieren, wodurch mehrschichtige Wände entstanden.

Eine mehrschichtige Wand besteht aus mindestens drei Hauptschichten:

• 1 Schicht - tragende Wand - ihr Zweck besteht darin, die Last von den darüber liegenden Strukturen auf das Fundament zu übertragen;
• 2-Schicht - Wärmedämmung - Zweck ist es, die Wärme so weit wie möglich im Haus zu halten;
• 3. Schicht - dekorativ und schützend - ihr Zweck ist es, die Fassade des Hauses schön zu machen und gleichzeitig die Dämmschicht vor den Auswirkungen der äußeren Umgebung (Regen, Schnee, Wind usw.) zu schützen;

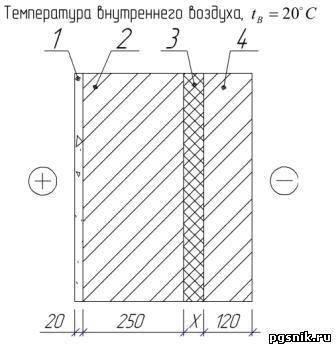

Betrachten Sie für unser Beispiel die folgende Wandzusammensetzung:

• 1. Schicht - wir akzeptieren die tragende Wand aus Porenbetonsteinen mit einer Dicke von 400 mm (wir akzeptieren konstruktiv - unter Berücksichtigung der Tatsache, dass Bodenbalken darauf ruhen);
• 2. Schicht - wir führen aus einer Mineralwollplatte aus, deren Dicke wir durch wärmetechnische Berechnung bestimmen!
• 3. Schicht - wir akzeptieren Vormauerziegel, Schichtdicke 120 mm;
• 4. Schicht - da unsere Wand von innen mit einer Schicht Zement-Sand-Mörtelputz bedeckt wird, werden wir sie auch in die Berechnung einbeziehen und ihre Dicke auf 20 mm festlegen;

Berechnung der Heizleistung anhand des Raumvolumens

Diese Methode zur Bestimmung der Heizlast von Heizsystemen ist weniger universell als die erste, da sie für die Berechnung von Räumen mit hohen Decken vorgesehen ist, jedoch nicht berücksichtigt, dass die Luft unter der Decke immer wärmer ist als im unteren Teil des Raumes und damit die Höhe des Wärmeverlustes regional unterschiedlich sein.

Die Wärmeleistung der Heizungsanlage für ein Gebäude oder einen Raum mit Decken über dem Standard wird auf der Grundlage der folgenden Bedingung berechnet:

Q=V*41W (34W),

wobei V das Außenvolumen des Raums in m ist?,

Und 41 W ist die spezifische Wärmemenge, die benötigt wird, um einen Kubikmeter eines Standardgebäudes (in einem Plattenhaus) zu beheizen. Wird mit modernen Baustoffen gebaut, dann geht die spezifische Wärmeverlustkennzahl meist mit einem Wert von 34 Watt in die Berechnungen ein.

Bei der ersten oder zweiten Methode zur Berechnung des Wärmeverlustes eines Gebäudes nach einem erweiterten Verfahren können Sie Korrekturfaktoren verwenden, die die Realität und Abhängigkeit des Wärmeverlustes eines Gebäudes in Abhängigkeit von verschiedenen Faktoren teilweise widerspiegeln.

1. Verglasungstyp:

• Dreifachpaket 0,85,
• doppelt 1,0,
• doppelte Bindung 1.27.

1. Das Vorhandensein von Fenstern und Eingangstüren erhöht den Wärmeverlust zu Hause um 100 bzw. 200 Watt.
2. Wärmedämmeigenschaften von Außenwänden und deren Luftdurchlässigkeit:

• moderne Wärmedämmstoffe 0,85
• Standard (zwei Steine ​​und Isolierung) 1,0,
• geringe Wärmedämmeigenschaften oder unbedeutende Wandstärke 1,27-1,35.

1. Der Prozentsatz der Fensterfläche zur Raumfläche: 10% -0,8, 20% -0,9, 30% -1,0, 40% -1,1, 50% -1,2.
2. Die Berechnung für ein einzelnes Wohngebäude sollte je nach Art und Beschaffenheit der verwendeten Boden- und Dachkonstruktionen mit einem Korrekturfaktor von ca. 1,5 erfolgen.
3. Geschätzte Außentemperatur im Winter (jede Region hat ihre eigenen, bestimmt durch die Normen): -10 Grad 0,7, -15 Grad 0,9, -20 Grad 1,10, -25 Grad 1,30, -35 Grad 1, 5.
4. Auch die Wärmeverluste wachsen mit zunehmender Anzahl der Außenwände nach folgendem Verhältnis: eine Wand - plus 10 % der Heizleistung.

Dennoch ist es möglich, erst nach einer genauen und vollständigen thermischen Berechnung des Gebäudes zu bestimmen, welche Methode ein genaues und wirklich wahres Ergebnis der Wärmeleistung von Heizgeräten liefert.

Arten von thermischen Belastungen

Die Berechnungen berücksichtigen die durchschnittlichen jahreszeitlichen Temperaturen

Thermische Belastungen sind unterschiedlicher Natur.Mit der Dicke der Wand, der Dachkonstruktion, ist ein gewisser konstanter Wärmeverlust verbunden. Es gibt vorübergehende - mit einem starken Temperaturabfall und intensiver Belüftung. Die Berechnung der gesamten Heizlast berücksichtigt dies ebenfalls.

Saisonale Belastungen

Sogenannte wetterbedingte Wärmeverluste. Diese beinhalten:

• die Differenz zwischen der Temperatur der Außenluft und der Innenluft;
• Windgeschwindigkeit und -richtung;
• die Menge an Sonneneinstrahlung - bei hoher Sonneneinstrahlung des Gebäudes und vielen Sonnentagen kühlt das Haus auch im Winter weniger ab;
• Luftfeuchtigkeit.

Die saisonale Belastung zeichnet sich durch einen variablen Jahresfahrplan und einen konstanten Tagesfahrplan aus. Saisonale Wärmelast ist Heizung, Lüftung und Klimaanlage. Die ersten beiden Arten werden als Winter bezeichnet.

Dauerthermik

Industrielle Kühlanlagen erzeugen große Mengen an Wärme

Ganzjährige Warmwasserversorgung und technische Geräte sind inklusive. Letzteres ist wichtig für Industrieunternehmen: Kocher, Industriekühlschränke, Dampfkammern geben eine enorme Wärmemenge ab.

In Wohngebäuden wird die Belastung der Warmwasserversorgung mit der Heizlast vergleichbar. Dieser Wert ändert sich im Laufe des Jahres kaum, schwankt aber je nach Tageszeit und Wochentag stark. Im Sommer reduziert sich der Warmwasserverbrauch um 30 %, da die Wassertemperatur der Kaltwasserversorgung um 12 Grad höher ist als im Winter. In der kalten Jahreszeit steigt der Warmwasserverbrauch besonders am Wochenende.

trockene Hitze

Der Komfortmodus wird durch Lufttemperatur und Luftfeuchtigkeit bestimmt.Diese Parameter werden unter Verwendung der Konzepte von trockener und latenter Wärme berechnet. Trocken ist ein Wert, der mit einem speziellen Trockenthermometer gemessen wird. Es ist betroffen von:

• Verglasung und Türen;
• Sonnen- und Wärmelasten für Winterheizung;
• Trennwände zwischen Räumen mit unterschiedlichen Temperaturen, Fußböden über leeren Räumen, Decken unter Dachböden;
• Risse, Spalten, Lücken in Wänden und Türen;
• Luftkanäle außerhalb beheizter Bereiche und Belüftung;
• Ausrüstung;
• Personen.

Böden auf einem Betonfundament, unterirdische Wände werden in den Berechnungen nicht berücksichtigt.

Latente Hitze

Feuchtigkeit im Raum erhöht die Temperatur im Inneren

Dieser Parameter bestimmt die Luftfeuchtigkeit. Die Quelle ist:

• Ausrüstung - erwärmt die Luft, reduziert die Luftfeuchtigkeit;
• Menschen sind eine Feuchtigkeitsquelle;
• Luftströme, die durch Risse und Spalten in den Wänden strömen.

Raumtemperaturstandards

Vor der Durchführung von Berechnungen von Systemparametern ist es mindestens erforderlich, die Reihenfolge der erwarteten Ergebnisse zu kennen und auch standardisierte Merkmale einiger Tabellenwerte zu haben, die in Formeln eingesetzt oder von ihnen geleitet werden müssen.

Indem Parameterberechnungen mit solchen Konstanten durchgeführt werden, kann man sich der Zuverlässigkeit des erforderlichen dynamischen oder konstanten Parameters des Systems sicher sein.

Für Räumlichkeiten für verschiedene Zwecke gibt es Referenznormen für die Temperaturregime von Wohn- und Nichtwohngebäuden. Diese Normen sind in den sogenannten GOSTs verankert.

Einer dieser globalen Parameter für eine Heizungsanlage ist die Raumtemperatur, die unabhängig von Jahreszeit und Umgebungsbedingungen konstant sein muss.

Gemäß der Verordnung über Hygienestandards und -regeln gibt es Temperaturunterschiede in Bezug auf die Sommer- und Winterperioden des Jahres. Die Klimaanlage ist in der Sommersaison für das Temperaturregime des Raums verantwortlich, das Prinzip ihrer Berechnung wird in diesem Artikel ausführlich beschrieben.

Aber die Raumtemperatur im Winter wird von der Heizungsanlage bereitgestellt. Daher interessieren uns Temperaturbereiche und deren Abweichungstoleranzen für die Wintersaison.

Die meisten Regulierungsdokumente schreiben die folgenden Temperaturbereiche vor, die es einer Person ermöglichen, sich in einem Raum wohl zu fühlen.

Für Nichtwohngebäude des Bürotyps bis 100 m2:

• 22-24°C - optimale Lufttemperatur;
• 1°C - zulässige Schwankung.

Für Büroräume mit einer Fläche von mehr als 100 m2 beträgt die Temperatur 21-23 ° C. Bei Nichtwohngebäuden industrieller Art variieren die Temperaturbereiche stark in Abhängigkeit vom Zweck der Räumlichkeiten und den festgelegten Arbeitsschutzstandards.

Angenehme Raumtemperatur für jede Person ist „eigene“. Jemand mag es sehr warm im Raum, jemand hat es gemütlich, wenn der Raum kühl ist – das ist alles ganz individuell

Für Wohnräume: Wohnungen, Privathäuser, Anwesen usw. gibt es bestimmte Temperaturbereiche, die je nach Wunsch der Bewohner angepasst werden können.

Und doch haben wir für bestimmte Räumlichkeiten einer Wohnung und eines Hauses:

• 20-22°С - Wohn-, einschließlich Kinder-, Zimmer, Toleranz ± 2°С -
• 19-21°C - Küche, Toilette, Toleranz ± 2°C;
• 24-26°С - Badezimmer, Duschraum, Schwimmbecken, Toleranz ±1°С;
• 16-18°С - Korridore, Flure, Treppenhäuser, Lagerräume, Toleranz +3°С

Es ist wichtig zu beachten, dass es einige weitere grundlegende Parameter gibt, die die Temperatur im Raum beeinflussen und auf die Sie sich bei der Berechnung des Heizsystems konzentrieren müssen: Feuchtigkeit (40-60%), die Konzentration von Sauerstoff und Kohlendioxid in der Luft (250: 1), die Bewegungsgeschwindigkeit von Luftmassen (0,13-0,25 m/s) usw.

Berechnung der normierten und spezifischen Wärmeschutzeigenschaften des Gebäudes

Bevor wir mit den Berechnungen fortfahren, heben wir einige Auszüge aus der Regulierungsliteratur hervor.

Abschnitt 5.1 von SP 50.13330.2012 besagt, dass die Hitzeschutzhülle des Gebäudes die folgenden Anforderungen erfüllen muss:

1. Reduzierter Wärmedurchgangswiderstand der einzelnen Gehäuse
   Strukturen sollten nicht kleiner als die normalisierten Werte sein (element-by-element
   Bedarf).
2. Die spezifische Wärmeschutzeigenschaft des Gebäudes sollte nicht überschritten werden
   normalisierter Wert (komplexe Anforderung).
3. Die Temperatur an den Innenflächen der umschließenden Strukturen sollte
   nicht unter den zulässigen Mindestwerten liegen (hygienisch und hygienisch
   Erfordernis).
4. Die Anforderungen an den Wärmeschutz des Gebäudes werden dabei erfüllt
   Erfüllung der Bedingungen 1,2 und 3.

Abschnitt 5.5 von SP 50.13330.2012. Der normierte Wert der spezifischen Wärmeabschirmungseigenschaft des Gebäudes, k(tr ⁄ vol), W ⁄ (m³ × °С), sollte in Abhängigkeit vom beheizten Volumen des Gebäudes und den Gradtagen der Heizperiode genommen werden der Baufläche nach Tabelle 7 unter Berücksichtigung
Anmerkungen.

Tabelle 7. Normalisierte Werte der spezifischen Wärmeschutzeigenschaften des Gebäudes:

Beheiztes Volumen Gebäude, Vot, m³	Werte k(tr ⁄ vol), W ⁄ (m² × °C), bei GSOP-Werten, °C × Tag ⁄ Jahr
1000	3000	5000	8000	12000
150	1,206	0,892	0,708	0,541	0,321
300	0,957	0,708	0,562	0,429	0,326
600	0,759	0,562	0,446	0,341	0,259
1200	0,606	0,449	0,356	0,272	0,207
2500	0,486	0,360	0,286	0,218	0,166
6000	0,391	0,289	0,229	0,175	0,133
15 000	0,327	0,242	0,192	0,146	0,111
50 000	0,277	0,205	0,162	0,124	0,094
200 000	0,269	0,182	0,145	0,111	0,084

Wir starten die "Berechnung der spezifischen Wärmeschutzeigenschaften des Gebäudes":

Wie Sie sehen können, wird ein Teil der Anfangsdaten aus der vorherigen Berechnung gespeichert.Tatsächlich ist diese Berechnung ein Teil der vorherigen Berechnung. Die Daten können geändert werden.

Unter Verwendung der Daten aus der vorherigen Berechnung ist für die weitere Arbeit Folgendes erforderlich:

1. Fügen Sie ein neues Gebäudeelement hinzu (Schaltfläche Neu hinzufügen).
2. Oder wählen Sie ein fertiges Element aus dem Verzeichnis aus (Schaltfläche „Aus Verzeichnis auswählen“). Wählen wir Konstruktion Nr. 1 aus der vorherigen Berechnung.
3. Füllen Sie die Spalte "Beheiztes Volumen des Elements, m³" und "Fläche des Fragments der umschließenden Struktur, m²" aus.
4. Betätigen Sie die Schaltfläche „Berechnung der spezifischen Hitzeschildkennlinie“.

Wir erhalten das Ergebnis:
