Ecktoilette mit Spülkasten: Vor- und Nachteile, Schema und Merkmale der Installation einer Toilette in einer Ecke

So installieren Sie eine Toilette mit einem versteckten Tank mit Ihren eigenen Händen

Liste der benötigten Werkzeuge

• Perforatoren und Bohrer (Bohrer) für Beton;
• Markierungs- und Messwerkzeug: Wasserwaage, Maßband, Lot, Marker;
• Maulschlüssel in verschiedenen Größen.

Installation von hängenden Toilettenschüsseln mit Blockinstallation

Zuerst müssen Sie ein Markup erstellen. Mit Hilfe eines Maßbandes und einer Wasserwaage messen wir die Höhe der Struktur und finden Befestigungspunkte. Mit einem Perforator machen wir Löcher und befestigen die Dübel

Wir installieren einen versteckten Tank, drehen das Abflussloch (da dieser Vorgang bei verschiedenen Herstellern unterschiedlich durchgeführt werden kann, beachten Sie unbedingt die Anweisungen). Achten Sie darauf, dass alle Dichtungen vorhanden sind.

Danach kann der versteckte Tank mit Wasser verbunden werden.

In den bereits gemachten Löchern befestigen wir die Stifte, die die Toilette halten (normalerweise sind diese bereits dabei). Wir installieren die Schüssel, am Ende befestigen wir den Ablaufschlauch bei Bedarf mit Schellen.

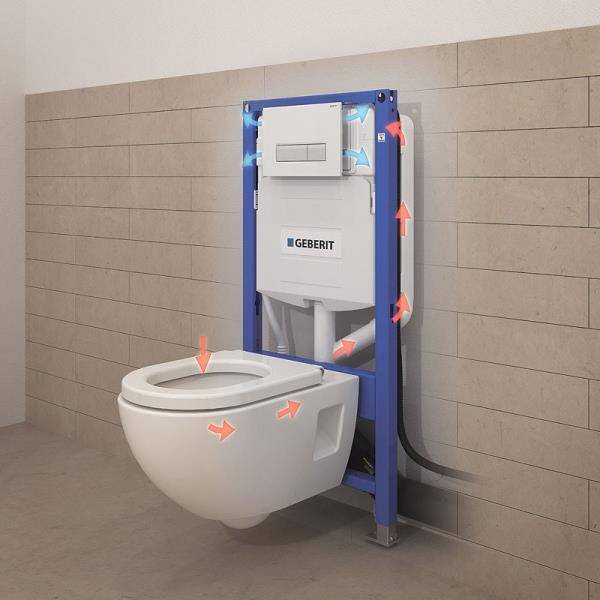

So installieren Sie eine Toilette mit einem versteckten Spülkasten mit einer Rahmeninstallation

Dieses Verfahren ist etwas komplizierter. Zuerst müssen Sie den gesamten Rahmen zusammenbauen, an dem der versteckte Tank befestigt ist. Passen Sie gleichzeitig die Maße des Rahmens vor.

Bei der Installation eines versteckten Spülkastens sollten die folgenden Grundsätze eingehalten werden:

• Der Ablassknopf sollte sich einen Meter vom Boden entfernt befinden;
• Die Höhe der Toilettenschüssel sollte 40-45 cm betragen;
• Der Abwasserauslass sollte sich auf einer Höhe von 22-25 cm befinden;
• Der Abstand zwischen den Halterungen für die Schüssel wird durch die Position ihrer Augen bestimmt.

Die zusammengebaute Struktur wird streng vertikal und horizontal installiert. Vergessen Sie zunächst nicht, die Neigung der Wand mit einem Lot zu überprüfen, falls vorhanden, sollten Sie dies unbedingt berücksichtigen.

Wir befestigen den Installationsrahmen an der Wand und markieren die Stellen, an denen Löcher für Befestigungselemente gebohrt werden müssen. Wir montieren den Rahmen vorzugsweise an der Wand und am Boden. Vergessen Sie nicht, die korrekte Installation mit einer Wasserwaage zu überprüfen.

Wir liefern Wasser. Dies kann entweder von der Seite oder von oben erfolgen. Bei modernen Installationsmodellen können Sie den Anschlusspunkt auswählen

Bitte beachten Sie, dass es nicht wünschenswert ist, einen flexiblen Standard-Eyeliner zu verwenden, da er unzuverlässig ist und Sie die gesamte Struktur zerlegen müssen, um ihn zu ersetzen. Für die Wasserversorgung werden Kunststoffrohre verwendet

Der versteckte Tank selbst muss mit Isoliermaterial (meist bereits im Bausatz enthalten) ausgekleidet werden, um Kondenswasserbildung zu vermeiden.

Als nächstes verbinden wir den Auslass der Toilettenschüssel mit dem Abwasserkanal, dazu ist ein Wellrohr nützlich.Vergessen Sie nicht, die Festigkeit der Verbindungen zu überprüfen.

Danach können Sie mit der Montage der dekorativen Gipskartonkonstruktion fortfahren. Zuerst müssen Sie alle Löcher mit speziellen Stopfen verschließen, damit kein Bauschutt in sie gelangt, und die Stifte installieren, an denen die Toilettenschüssel befestigt wird. Zur Montage der dekorativen Struktur wird feuchtigkeitsbeständiger Trockenbau mit einer Dicke von mindestens 1 Millimeter verwendet.

Wenn die Gipskartonkonstruktion mit Keramikfliesen abgeschlossen wurde, müssen mindestens zehn Tage bis zum Einbau der Schale vergehen! Danach passen wir die Freigabe der Schüssel an das Abwasserloch an. Stellen, an denen die Schüssel mit Keramikfliesen in Kontakt kommt, werden mit einer Versiegelung auf Silikonbasis behandelt. Wir hängen die Schüssel an die Stifte und ziehen die Muttern fest. Danach können Sie einen Testablauf des Wassers durchführen.

Installation einer angebauten Toilettenschüssel mit einer Blockinstallation

Zunächst wird die Position des Knies fixiert, die Freigabe der Schüssel mit einer speziellen technischen Salbe behandelt, die Toilette am Installationsort anprobiert, die Punkte der Befestigungslöcher markiert, die Schüssel entfernt und die Befestigungselemente im Bausatz enthalten sind installiert. Sanitärkeramik wird aufgestellt und ihr Auslass in einem Lüfterrohr installiert. An der Verbindungsstelle wird eine Verbindungsmanschette installiert. Die Installation eines versteckten Ablauftanks erfolgt gemäß den Anweisungen. Der Ablassknopf ist in der technologischen Öffnung installiert. Der letzte Schritt besteht darin, die Funktionalität der Struktur zu testen.

Tipps:

• Wenn die angeschlossene Toilette zu lecken begann, liegt das Problem höchstwahrscheinlich in den mit Dichtmittel behandelten Fugennähten. Überprüfen Sie die Verbindung mit dem Lüfterrohr;
• Unter dem Ablassknopf lohnt es sich, eine technologische Luke vorzusehen (sie kann dank der Fliese vollständig unsichtbar gemacht werden), dies erleichtert die Reparaturarbeiten erheblich.
• Installieren Sie Hauptfilter zur Wasserreinigung, dies verlängert die Lebensdauer des Systems;
• Der Ablauf ist in einem Winkel von 45 Grad montiert, sonst stagniert das Wasser;
• Oft ist die Ursache für undichte Unterputz-Abflusstanks eine unsachgemäße Installation von Dichtungen, seien Sie besonders vorsichtig mit ihnen.

Art des Toilettenauslasses

Der Nutzungskomfort der Toilettenschüssel hängt nicht von der Art des Kanalabgangs ab, auch äußerlich wurden keine Unterschiede festgestellt. Bei der Auswahl einer Toilettenschüssel sollten jedoch die Position des Abwasserlochs und seine Abmessungen berücksichtigt werden.

Für den Verbraucher werden Toilettenschüsseln durch drei Haupttypen dargestellt:

• Mit horizontalem Abgang. Solche Modelle werden gewählt, wenn sich die Muffe des Abwasserrohrs in einer Höhe von 5-10 cm über dem Boden befindet.
• Mit senkrechtem Abgang. Das Design der Toilettenschüssel setzt das Vorhandensein eines nach unten gerichteten Abflusslochs voraus, wodurch Sie im Badezimmer so viel Platz wie möglich sparen können. Es versteht sich jedoch, dass eine solche Anordnung des Abwasserlochs nur in privaten Einzelhäusern zu finden ist. Mehrfamilienhäuser haben eine andere Struktur des Abwassersystems.
• mit Schrägauslösung. Die meisten hergestellten Toilettenschüsseln haben einen solchen Wasserhahn; sie werden an eine Steckdose angeschlossen, die sich in geringem Abstand von der Bodenebene oder in einem Winkel dazu befindet.

Größentipps

Für manche Menschen ist dies eine ziemlich greifbare Aufgabe. Der Kauf eines Produkts nach den erforderlichen Abmessungen ist keine so leere Frage, wie es zunächst scheint.

Die Netzfläche beginnt ab 35 cm, sonst wird es eng. Die Breite und Höhe der Toilette spielen eine sehr wichtige Rolle.Wählen Sie die letzte, damit Ihre Beine beim Hinsetzen nicht viel auf dem Boden ruhen. Der Bauch sollte entspannt sein. Um eine Toilette in Ihrer Größe zu kaufen, haben Sie keine Angst, sich direkt im Geschäft darauf zu setzen. Dann wirst du deine Größe definitiv spüren.

Berücksichtigen Sie auch die Breite der Felge. Wenn Sie darauf sitzen, sollten Sie sich nicht unwohl fühlen. Wenn Ihnen die Lünette zu schmal ist, dann lehnen Sie das Ding besser ab. Andernfalls wird es in Ihre Beine krachen. Wenn Kinder im Haus sind und Sie die Toilette für Erwachsene installiert haben, verwenden Sie eine spezielle Düse für Kinder. Es schützt Ihr Kind vor Stürzen. Probieren Sie alle Produkte aus, um das bequemste Modell auszuwählen. Informieren Sie sich und entscheiden Sie sich erst dann für ein bestimmtes Modell.

Welche Hängetoilette besser ist und wie man sie auswählt, erfahren Sie im Video.

Methoden zur Montage von Ecktoiletten

Je nach Art der Installation werden bodenstehende und hängende Toilettenschüsseln unterschieden. Die erste Option beinhaltet die Platzierung und Installation des Ablaufmechanismus direkt auf dem Boden, im zweiten Fall - an der Wand.

Die Installation einer bodenstehenden Ecktoilette erfolgt nach dem Standardschema, sodass bei der Entscheidung für die Installation einer Ecktoilette keine besonderen Kenntnisse und Zeit erforderlich sind.

Bei der hängenden Ecktoilette wird eine spezielle Eckinstallation in Form eines Metallrahmens verwendet. Während des Installationsvorgangs werden ein Abwasserrohr, eine Wasserleitung und ein Abwassertank installiert.

Die Installation kann in einer vorbereiteten Nische in der Wand oder einfach in der Ecke erfolgen. In jedem Fall impliziert das Design eine vollständige Verkleidung des Ablauftanks und der summierten Kommunikation.

Eine andere Art von Ecktoiletten ist das seitlich montierte Modell.Eine ähnliche Rohrleitung befindet sich auch in der Ecke, aber die vertikale Achse hat in diesem Fall eine Richtung entlang einer der Wände und nicht diagonal. Das Dickicht der Toilettenschüssel hat bei solchen Designs einen asymmetrischen Versatz, der es Ihnen ermöglicht, die Toilette nahe an der Wand zu installieren.

Je nach Art der Wasserzuführung zum Ablaufbehälter gibt es Modelle mit Boden- und Seitenzulauf. Die erste Option hat einige Vorteile aufgrund der geräuschlosen Aufnahme von Wasser in den Abwassertank.

Eine angebaute Toilettenschüssel für die Installation in der Ecke eines Badezimmers ermöglicht es Ihnen auch, die Elemente von Kommunikationssystemen in einer Wand oder einem speziellen Nachttisch zu verstecken, der meistens mit einer Toilettenschüssel geliefert wird.

Ecktoilette und ihre Vorteile

Nur Zisternenform

Das Eckdesign der Toilettenschüssel gilt nicht nur als unverzichtbares Element für Wohnungen mit kleiner Fläche, sondern auch als ungewöhnliche Option für das Badezimmerinterieur. Durch die Anordnung der Sanitärarmaturen in den Ecken können Sie den Raum "abrunden" und ihn geräumiger machen. Gleichzeitig können Sie nicht nur eine einteilige Toilettenanlage, sondern auch eine Toilettenschüssel mit hängender Ablaufschüssel erwerben.

Bei Wohnungen mit separatem Badezimmer wird durch die Installation einer Ecktoilette der Platz der Toilette erheblich erweitert, sodass Sie im selben Raum ein Eckwaschbecken oder ein Bidet installieren können.

Es ist auch wichtig, dass solche Strukturen über ein spezielles Notfallsystem verfügen. Das bedeutet, dass im Störungsfall die Überlaufrinne das Netzwasser abführt

Gleichzeitig besteht die Ablaufschale selbst aus Vollmaterial, das nicht reißen oder platzen kann.Bei einer solchen Konstruktion muss nicht befürchtet werden, dass der Abwassertank in unvorhergesehenen Pannensituationen undicht wird und die darunter liegende Wohnung überflutet.

Kurze Module

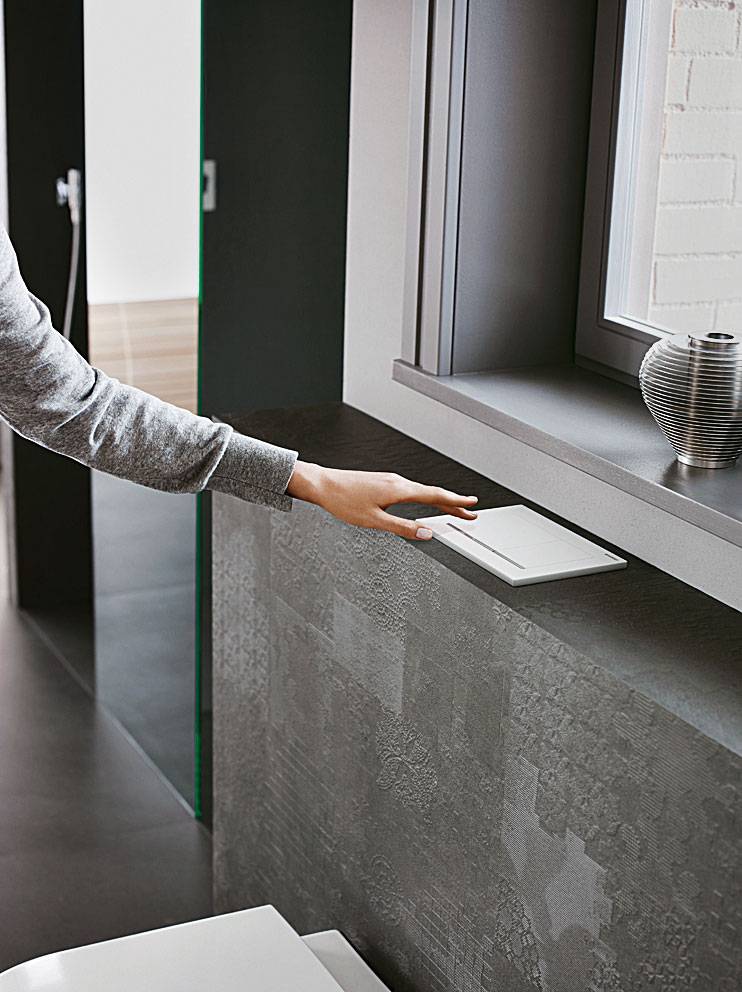

Durch das verkürzte Modul können Sie das Gerät sogar unter dem Fenster installieren und gleichzeitig die Spültaste horizontal positionieren, damit sie beim Öffnen nicht mit dem Toilettendeckel kollidiert.

Eine Besonderheit dieser kompakten Unterart von Modulen ist ein in der Höhe verkürzter Rahmen (82–83 cm statt 113 cm). Solche Module eignen sich zur Installation vor Fenstern, unter der Tür eines Sanitärschranks, zum Aufhängen von Badezimmermöbeln und an anderen Stellen, an denen ein niedriges technisches Modul erforderlich ist. In diesem Fall befindet sich die Betätigungsplatte (wenn wir von einer Toilette sprechen) am Ende. Ähnliche Systeme gibt es von Geberit, TECE, Viega, Grohe und anderen Firmen.

Die Geberit Sigma Plattenbau Installation zur Montage eines wandhängenden WCs wurde speziell für russische Badezimmer konzipiert. Dank der länglichen Noppen lässt er sich in nahezu jeden Sanitärschacht einbauen.

Das Kurzmodul kann alleine bei der Montage des WCs an der Wand oder zusammen mit dem TECEprofil-System überall im Bad eingesetzt werden. Höhe 820 mm, Einbautiefe 50 mm, Achsabstand 180, 230 mm. Die Betätigungsplatte kann frontal und horizontal positioniert werden.

Viega Eco Plus-Modul zur Montage eines wandhängenden WC-Beckens, Höhe 113 cm, Tiefe ab 13 cm, Breite 49 cm, Bodenmontageart (zur Montage an nichttragenden Wänden verwendbar), Wasserablaufmodus - zwei- Modus (Economy).

Doppelter freistehender Rahmen ohne Wandhalterung für den WC-Einbau. Dies ist besonders relevant in Räumen mit nicht standardmäßigem Layout.

Schmales Modul Duofix UP320. Montagemethode - in der Hauptwand und im Profil.Kompatibel mit jeder wandmontierten Toilette. Höhe 1120 mm, Breite 415 mm, Tiefe 170 mm.

Installationssystem aus der Serie Grohe Rapid SL Für eine wandmontierte Toilettenschüssel ist es für die einfache Befestigung von Handläufen geeignet, die eine Unterstützung für Benutzer mit Behinderungen oder ältere Menschen darstellen.

Technikmodule zur Montage des Duofix-Waschtisches (Höhe 112 cm) zum verdeckten Einbau in eine Gipskartonwand oder an eine Massivwand mit Verkleidung (Gips oder Holz), Befestigung am Boden.

Bidet (Höhe 112 cm) zum verdeckten Einbau in eine Gipskartonwand oder an eine Massivwand mit Verkleidung (Gips oder Holz), Bodenbefestigung.

Freistehendes Modul zur Montage der Toilettenschüssel Duplo WC, das Gewicht des Aufbaus und die gesamte Last werden von den verstärkten Unterschenkeln aufgenommen. Dieses Modul ist so mobil, dass das Gerät damit überall im Badezimmer installiert werden kann.

Eckeinbau für ein wandhängendes WC aus der umfangreichen Viega Eco Plus Kollektion. Das Modul ist mit allen Visign-Betätigungsplatten kompatibel. Erhältlich in zwei Versionen - 1130 und 830 mm hoch. Die Module haben einziehbare Beine, mit denen Sie eine bequeme Toilettenhöhe einstellen können.

Duofix UP320 ist eine Installation zur Eckmontage eines wandhängenden WCs vor oder an einer Massiv- oder Hohlwand. Robustes Design mit einziehbaren Beinen zur Bodenmontage (0-20 cm). Modulhöhe 112 cm, Breite 53 cm, Tiefe 12 cm Frontschlüssel.

Verkürztes ViConnect-Befestigungselement. Es kommt mit vier flächenbündigen Blenden aus hochwertigem Kunststoff und Glas. & Boch

Das ViConnect Montageelement ermöglicht praktisch, schnell und kostengünstig Installation aller Wand- und Wand-WC-Becken Villeroy & Boch. & Boch

Zum Lieferumfang gehören ein Gestell, ein Spülkasten mit einem Volumen von 10 l, wahlweises Spülen einer großen (4,5/6/7,5/9 l) oder kleinen (3 l) Wassermenge, Befestigungssätze für eine Toilettenschüssel ( Einbauabstand 180 oder 230 mm ) und Rohre.

Eigenschaften von Ecktoiletten

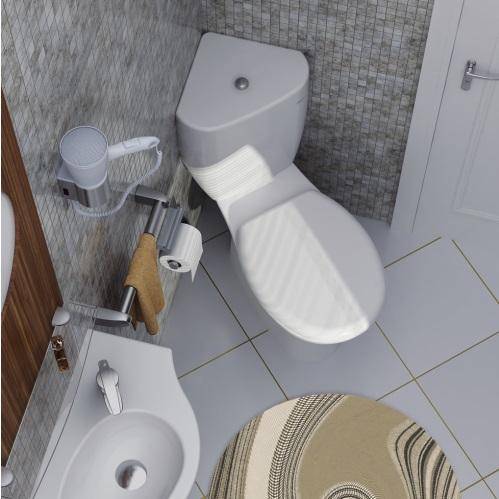

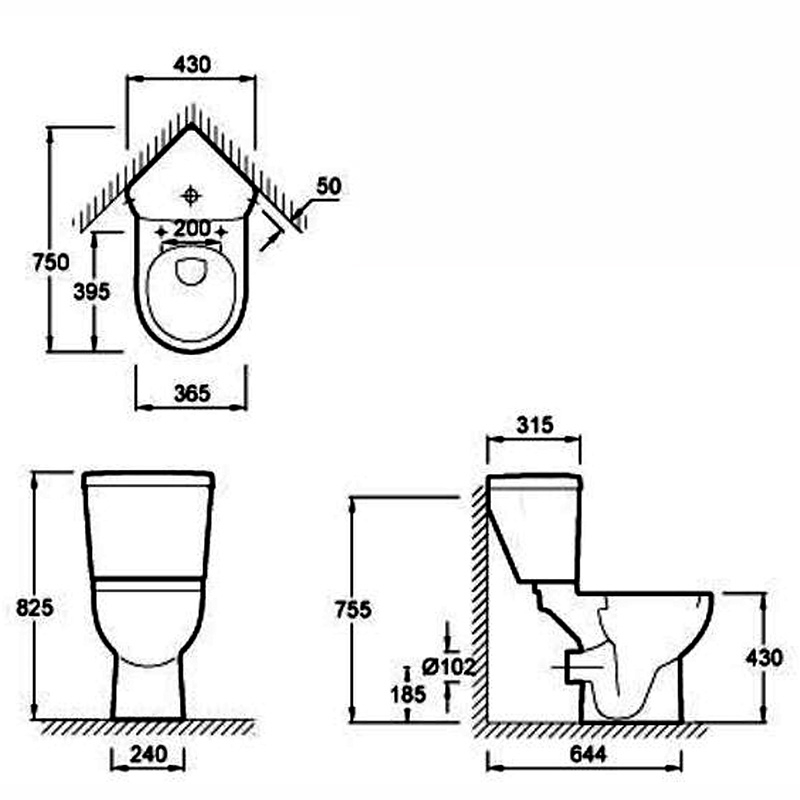

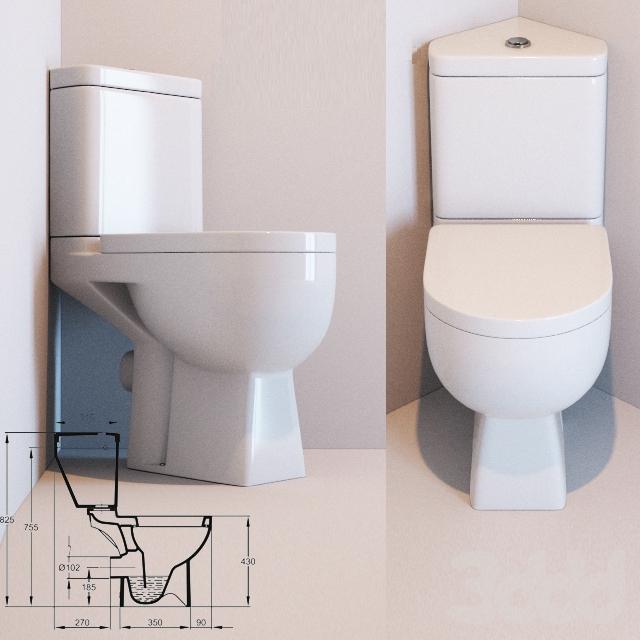

Das Eck-WC ist eine Standard-Boden- oder Wand-Ausführung mit einem dreieckigen Spülkasten.

Dreieckiger Spülkasten für Ecktoilette

Die Vorteile dieses Modells sind:

• deutliche Platzersparnis im Raum durch Nutzung der „toten“ Zone hinter dem Tank des Standardmodells;
• kleine Gesamtabmessungen. Die Ecktoilette ist kompakt und kann in Räumen jeder Größe aufgestellt werden;
• Einzigartigkeit. Eckdesigns sind nicht sehr beliebt und sehen interessanter aus als Standardinstallationen.

Vor der Auswahl sollten jedoch auch einige negative Eigenschaften von Eckmodellen berücksichtigt werden, darunter:

• die Notwendigkeit starker Wände im Toilettenraum, da der Spülkasten in den meisten Fällen an der Wand montiert ist;
• die Notwendigkeit, Kommunikation zu übertragen. In Wohnungen von mehrstöckigen Gebäuden sind Kanalisations- und Wasserversorgungssysteme in der Regel nicht für Eckmodelle ausgelegt, da sie sich nur an einer oder zwei Wänden befinden.

Welcher Ausgang ist besser: gerade oder schräg?

Es ist zu beachten, dass Toiletten mit schrägem oder horizontalem Abgang in den meisten Fällen austauschbar sind, sodass der Unterschied zwischen ihnen gering ist. Aber wenn es ganz einfach ist, ein direktes Modell in ein schräges umzuwandeln, dann ist es viel schwieriger, es umgekehrt zu machen.Dazu müssen Sie einen zusätzlichen Bogen organisieren, was die Gestaltung des Auslasses sowie das ohnehin komplizierte Verfahren zum Abdichten der Fugen erschwert (es besteht eine hohe Wahrscheinlichkeit, dass Restwasser im zusätzlichen Bogen steht).

Außerdem kommt es nicht darauf an, den Einbauort der Toilettenschüssel zu verändern, wenn der Abstand zur Wand der davor stehenden Toilettenschüssel mit horizontalem Auslauf minimal war. Sie müssen eine neue Plattform vorbereiten, um die Schüssel am Boden zu befestigen. In der modernen Technik für den Bau von Wohngebäuden werden Abwasserkanäle hauptsächlich unter schrägen Abflusstoiletten montiert. Obwohl ein anderer Ort des Abwassersystems immer beliebter wird - unter den Toiletten des horizontalen Auslasses.

Und wenn wir die Modelle miteinander vergleichen, ohne ihre Austauschbarkeit zu berücksichtigen, wird eine Toilette mit einem schrägen Auslass als vielseitigeres System angesehen, da eine solche Schüssel an eine Abwasserleitung angeschlossen werden kann, die sich in einem Winkel von 0 befindet bis 35 Grad relativ dazu. Das heißt, einige Fehler in der Lage der Abwasserleitung sind zulässig, was beim Bau von Hochhäusern durchaus möglich ist, wenn aufgrund zuvor ungeplanter Umstände nicht alles streng nach Projekt ausfällt

Darüber hinaus ist die Installation einer Sanitärarmatur mit schrägem Auslass einfacher, da es keinen strengen Punkt für die Installation und den Anschluss an den Abwasserkanal gibt. Dies kann nicht über das Analogon mit horizontalem Auslass gesagt werden - hier muss sich der Auslass mit dem Anschluss am Abwasserkanal genau gegenüber befinden.

Beschreibung der "Freigabe"

Das Abflussloch, das mit dem Abwasserkanal verbunden ist, ist der Auslass der Toilette. Die Verbindung erfolgt auf drei Arten:

• Eine universelle Option zum Anschluss an ein Abflusssystem, wenn sich das Abflussloch und sein Rohr in einer horizontalen Ebene auf derselben Ebene befinden. Es werden finnische Sanitär- und schwedische Modelle hergestellt.
• Das Abflussrohr der Struktur ist auf den Boden gerichtet, wo die Kanalverkabelung verborgen ist. Verteilt in Häusern, die in der Sowjetzeit (Stalin) gebaut wurden.
• Das Ablaufloch des Modells ist im 45°-Winkel mit dem Ablaufrohr verbunden – das ist die schräge Ablaufrichtung. Modelle werden von Herstellern in der Russischen Föderation hergestellt.

Welcher Ablauf der Toilette geeignet ist, ergibt sich aus der gewählten Ausführung der Kanalverkabelung. Wenn die Installation einem Spezialisten anvertraut wird, stören seine Empfehlungen nicht in gleicher Weise.

Ein paar Worte zum Schluss

Mit der Ecktoilette können Sie den Raum des Badezimmers ändern. Dank seiner Anwesenheit wird der zentrale Teil des Raums befreit. Der Raum sieht nicht aus wie ein Haufen Sanitärinstallationen: Alles ist an seinem Platz. Darüber hinaus erhöht sich die Kapazität des Badezimmers, seine Funktionalität erweitert sich.

Dadurch, dass die Hauptarmaturen in diesem kleinen Badezimmer in den Ecken angeordnet sind, ist Platz in der Mitte des Raumes.

Die moderne Industrie bietet Kunden eine große Vielfalt an Eckwand- und Bodenkonstruktionen. Für jedes Interieur können Sie das Modell wählen, das am besten dazu passt. Viele Wohnungseigentümer bevorzugen heute Ecktoiletten.

Solche Modelle wurden aufgrund ihrer Kompaktheit, ihrer einfachen Installation, ihrer Langlebigkeit und des Vorhandenseins eines speziellen Abflusssystems immer beliebter.
