Whirlpool-Installationstechnik im Innen- und Außenbereich: Schritt-für-Schritt-Anleitung

Wie ist ein Whirlpool aufgebaut?

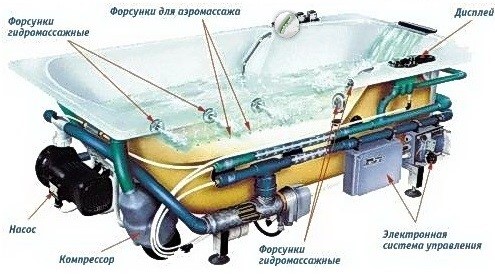

Jacuzzi-Gerät: 1 - Hydromassagedüsen; 2 - Pumpe; 3 - Kompressor; 4 - elektronisches Steuersystem; 5 - Überlaufvorrichtung

Im Gegensatz zu einer herkömmlichen Badewanne ist der Whirlpool mit einem Hydromassagesystem ausgestattet, das aus einer Pumpe, einem Wasserzulauf und Hydromassagedüsen besteht. In der Regel wird die Pumpe komplett mit Whirlpool geliefert.

Wassereinlass (unten) und Jets (oben) Whirlpool

Mit Hilfe dieser Spezialpumpe wird Wasser aus dem Badezimmer durch den Wasserzulauf gepumpt, durch ein Schlauchnetz geleitet und unter Druck den Hydromassagedüsen zugeführt. In der Mitte der Düse befindet sich eine Düse, durch die Wasser zugeführt wird.

Whirlpool-Pumpe

Whirlpool-Pumpe

Das Design der Düse ist so ausgelegt, dass sich der austretende Wasserstrahl mit der in die Düse eintretenden Luft vermischt und dadurch die Effizienz des Strahls erhöht wird. Es gibt verschiedene Arten von Düsen: Einige sind für die Rückenmassage bestimmt, andere für die Lendenmassage.

Wasser wird durch die Schläuche gepumpt und tritt in die Düsen ein

Einige Whirlpool-Modelle sind mit einem Luftkompressor ausgestattet und können im „Turbo“-Modus betrieben werden. Der Aerokompressor pumpt eine beträchtliche Luftmenge in das Hydromassagesystem, die durch die Hydromassagedüsen freigesetzt wird und den Druck des Wasserstrahls erhöht.

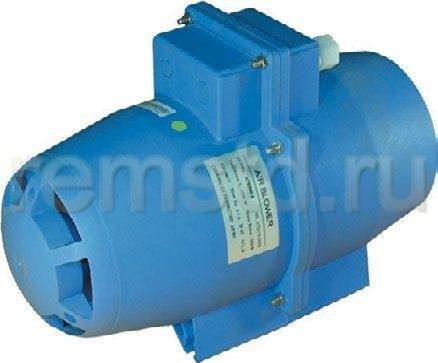

Luftkompressor für Jacuzzi

Und einige Whirlpools verfügen über ein Luftmassagesystem. Während der Aeromassage tritt die vom Aerokompressor gepumpte Luft durch spezielle Aeromassagedüsen aus, die sich am Boden der Wanne befinden. Sie geben Luftblasenstrahlen ab, die den Gesamtmuskeltonus erhöhen. Es gibt auch verschiedene Whirlpools mit nur einem Aeromassagesystem, ohne Hydromassage.

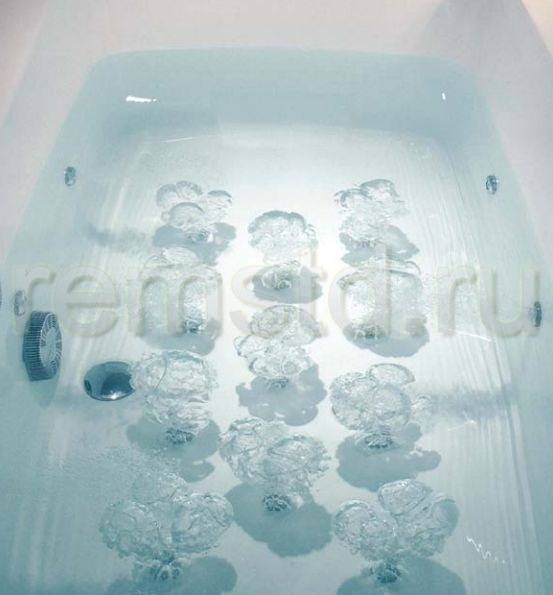

Whirlpool mit Luftmassagesystem

Darüber hinaus gibt es einen Whirlpool, der über ein Beleuchtungssystem verfügen kann, mit dem Sie das Baden noch angenehmer gestalten können. Und die coolsten Whirlpool-Modelle sind mit Chromotherapie-Systemen (Lichtbehandlung) ausgestattet. Solche Whirlpools ermöglichen es nicht nur, sich zu entspannen und eine angenehme Massage zu bekommen, sondern auch heilende Beleuchtung zu genießen, und wenn Sie Ihre Lieblingsmusik einschalten, dann Farbmusik. Nehmen Sie nur keine netzbetriebenen Geräte mit ins Bad.

Beleuchteter Whirlpool (an Bord gibt es einen Regler und Knöpfe zum Einschalten der Hydromassage)

Neben allen aufgeführten Funktionen sind einige Jacuzzi-Modelle mit zusätzlichen Ozon- oder Aromatherapiefunktionen ausgestattet.

Alle diese Systeme werden durch Knöpfe, Regler und Stufenschalter gesteuert. Knöpfe, die die notwendigen Geräte ein- und ausschalten, sind in der Regel pneumatisch, was die elektrische Sicherheit gewährleistet.

Pneumatische Tasten für das Whirlpool-Steuerungssystem

Mit Reglern können Sie die Stärke des Wasser- oder Luftstrahls, die zugeführte Luftmenge usw. ändern. Mit Hilfe eines Umschaltventils können Sie den Luftstrom von der Pumpe zu der einen oder anderen Düsengruppe lenken, um ihn zu erhöhen die Wirkung auf verschiedene Körperteile.

Jacuzzi-Auslauf

Wasserhähne, Ausgüsse und Wasserhähne sind typischerweise in Whirlpools an der Wand montiert und nicht wie in herkömmlichen Badewannen an der Wand montiert. Das Überlaufsystem im Whirlpool ist normalerweise halbautomatisch. Im Ablaufsystem befindet sich ein spezielles Ventil, das mit dem Überlaufgriff geöffnet wird. In der Regel befindet sich ein solcher Griff am Überlaufloch. Übersteigt der Wasserstand ein bestimmtes Niveau, wird das Wasser durch das unter diesem Griff befindliche Überlaufloch abgelassen. Einige Whirlpools haben eine Ablaufpumpe, die das Wasser in der Wanne umwälzt.

Die Leistung des Whirlpools beträgt 800 W, die Leistung der Hydromassagepumpe 800 W bis 1500 W und die Leistung des Luftkompressors 400 W bis 800 W. Zusammen mit der Entwässerungspumpe kann die Leistung einiger Systeme 30 kW erreichen.

Pflege

Damit Ihnen ein Whirlpool lange Zeit dient, müssen Sie bestimmte Regeln beachten.

Wie wäscht man ein Acrylbad? Für die Reinigung sind alle Scheuermittel sowie Produkte, die Säuren, Laugen, Chlor und andere aggressive chemische Elemente enthalten, strengstens verboten.

Auch das Baden von Haustieren und das Hineinlegen von harten Gegenständen, insbesondere mit scharfen Kanten, ist nicht erforderlich. All dies kann die Oberfläche beschädigen.

Zur Pflege werden ausschließlich weiche Schwämme oder Tücher und gelartige Reiniger verwendet. Um Wasserablagerungen zu entfernen, können Sie Volksheilmittel verwenden. Sie können beispielsweise einen Schwamm mit einer 3%igen Essigsäure- oder Zitronensäurelösung befeuchten.

Wenn Sie immer noch kleine Kratzer auf der Oberfläche Ihrer Wanne haben, können Sie sie mit feinstem Sandpapier (M9800-1200) abschleifen und dann Autopoliturpaste auftragen, um den Glanz wiederherzustellen.

Um das Auftreten von Rostflecken zu verhindern, muss das Bad nach jedem Gebrauch mit einem sauberen, trockenen Tuch trocken gewischt werden. Es ist besser, wenn es Leinen ist, Wollstoffe sind nicht zu empfehlen.

Alle ein bis zwei Monate muss der Whirlpool desinfiziert werden. Geben Sie dazu 1 Tasse Desinfektionsmittel, das im Bäderfachhandel erhältlich ist, in eine gefüllte Badewanne und schalten Sie die Pumpe 2 Minuten lang ein. Diese Zeit reicht aus, um alle Zonen des Systems mit Wasser zu füllen. Dann muss die Hydromassage ausgeschaltet und das Wasser im Whirlpool nach 20 Minuten abgelassen werden. Während dieser Zeit wird das Rohrleitungssystem von Mikroorganismen befreit. Nach wiederholtem Gießen und Ablassen von Wasser in die Schüssel kann das Badezimmer benutzt werden.

Bei „hartem“ Wasser muss das Whirlpoolsystem mindestens zweimal im Jahr gereinigt werden. Das Verfahren ist wie folgt:

• füllen Sie die Schüssel mit Wasser bei einer Temperatur von +40 ° C, gießen Sie Reinigungsmittel hinein (ca. 2 Gramm Reinigungsmittel pro Liter Wasser) und schalten Sie die Pumpe kurz ein.
• schalten Sie die Pumpe aus, lassen Sie das Wasser aus der Schüssel ab;
• füllen Sie die Schüssel dieses Mal mit kaltem Wasser und schalten Sie die Pumpausrüstung für 2 Minuten ein;
• Schalten Sie die Pumpe aus, lassen Sie das Wasser ab und waschen Sie den Whirlpool wie gewohnt.

Es wird nicht empfohlen, das Reinigungs- und Desinfektionsverfahren zusammen durchzuführen, da das Mischen der beiden Flüssigkeiten zum Ausfall des Hydromassagegeräts führen kann.

Wie Sie sehen können, gibt es nichts Kompliziertes. Rufen Sie einen Fachmann an oder installieren Sie das Bad selbst - es liegt an Ihnen. Ich hoffe, dieser Artikel hilft Ihnen, die richtige Wahl zu treffen.

Kompressorinstallation

Die Ausrüstung, die auf einem hausgemachten Whirlpool installiert werden muss, hängt davon ab, für welche Art von Massage es bestimmt ist:

• Luftmassage: Es reicht aus, nur den Kompressor zu installieren;
• Luftmassage und Hydromassage (Wasserstrahlversorgung): Zusätzlich zum Kompressor benötigen Sie eine Pumpe.

Bei der Wahl der zweiten Option muss in der Wand der Schüssel ein Loch vorgesehen werden, durch das die Pumpe Wasser für die Versorgung des Massagekreises ansaugt.

Die Ausstattung verleiht dem Bad keine Ästhetik, daher sollte es versteckt installiert werden. Dazu wird eine Aussparung im Boden oder eine Nische in der Wand hergestellt, die mit einem Deckel verschlossen wird. Die an die Geräte angeschlossenen Schalter müssen an einer für den Badenden bequemen Stelle installiert werden - an der Badewanne selbst oder in der Nähe an der Wand.

Möchten Sie nicht mit der Installation eines Whirlpools leiden? Kaufen Sie eine Whirlpool-Matte, die keine spezielle Installation erfordert, aber ähnliche Funktionen erfüllt.

Arten von Whirlpools sowie deren Größen und Preise sind im folgenden Artikel aufgeführt.

So installieren Sie einen Whirlpool. Schritt-für-Schritt-Anleitung

Foto 3. Gerätebad mit Hydromassage.

Schritt 1. Bringen Sie das Bad und stellen Sie es an der dafür vorgesehenen Stelle auf die Beine. Stellen Sie die Höhe auf waagerecht ein.Die Ausrichtung erfolgt über die Justierbolzen an den Beinen. Es gibt Möglichkeiten zur Installation auf dem Montagerahmen. Für einen besseren Abfluss und um Wasserstau im Becken zu vermeiden, machen Sie ein leichtes Gefälle zum Abfluss.

Schritt 2. Anschluss an die Kanalisation. Wir schließen das Ablaufsystem nach Herstellerangaben an. Bei der Installation den Ablauf im Badezimmer 10 cm höher als den Hauptablauf machen. Wenn dies nicht getan wird, wird die Geschwindigkeit des Wasserabflusses aus dem Whirlpool langsam sein.

Schritt 3. Anschließen des Whirlpools an die zentrale Wasserversorgung. Alle Arbeiten werden wie bei einem herkömmlichen Bad ohne Hydromassage-Anlagen durchgeführt. Schließen Sie den flexiblen Schlauch vom Whirlpool an das Rohrleitungssystem an. Denken Sie daran, alle Fugen abzudichten. Verwenden Sie dazu Fastum-Klebeband, Klempner- oder Leinenkabel. Neue Dichtungen sind auch eingebaut, elastisch, ohne Grate. Prüfen Sie nach dem Anschluss die Dichtheit. Drehen Sie dazu das Ventil. Im Schlauch dürfen keine Lecks, Zischen, Gurgeln oder andere Geräusche zu hören sein. Befestigen Sie ihn an der Verbindungsstelle des Schlauchs mit dem Abwasserkanal an der Wand.

Schritt 4. Probelauf des Bades. Wasser ca. 10-15 cm in die Schüssel saugen Gerät auf Dichtheit prüfen. Lass das Wasser ab. Machen Sie einen weiteren Satz Wasser über dem zulässigen Niveau. Achten Sie während des Überlaufs auf Dichtigkeit und sicheren Abfluss des Wassers.

Foto 4. Der Prozess der Installation eines Whirlpools.

Schritt 5. Abdichten der Verbindung der Badewanne mit der Wand. Um Schimmel- und Feuchtigkeitsbildung auszuschließen, ist auf einen festen Sitz der Geräte an der Wand zu achten und wir beschichten alle Fugen mit Dichtmasse.

Schritt 5. Installieren Sie abnehmbare Blenden. Sie werden für die Schönheit und den Zugang zu Kommunikation benötigt.

Schritt 6. Anschließen des Whirlpools an das Stromnetz. Dies ist eine kritische Phase der Installation. Wasser ist ein guter elektrischer Leiter. Die Durchführung dieser Arbeiten erfordert die strikte Einhaltung der elektrischen Sicherheitsvorschriften. Um die Arbeiten auszuführen, können Sie einen professionellen Elektriker einladen, er weiß, wie man den Whirlpool an Strom anschließt.

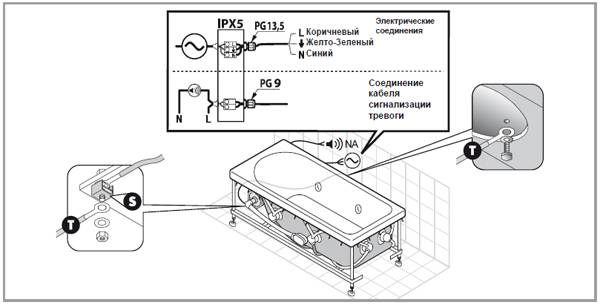

Anschließen des Whirlpools an das Stromnetz

Wenn Sie die Schritte und Nuancen zum Anschließen eines Whirlpools an das Stromnetz kennen, können Sie die Arbeit eines Elektrikers kontrollieren oder selbst ausführen. Alle Elektroarbeiten werden im spannungslosen Zustand durchgeführt. Schalten Sie dazu den Schalter an der für das Badezimmer zuständigen Tafel aus. Sie können den Hauptschalter in der Wohnung ausschalten. Der sichere Gebrauch des Whirlpools ist nur möglich, wenn er mit einem dreiadrigen Kabel an eine geerdete Steckdose angeschlossen wird. Die Wannensteckdose wird im Freien installiert. Die Entfernung beträgt ca. - 07-1 Meter, so dass es nicht erreicht werden konnte. Verwenden Sie eine europäische Steckdose mit neutralem, spannungsführendem und Erdungsstift.

Foto 5. Stromversorgung des Bades.

Verbinden Sie die Steckdose mit der Schalttafel. Dazu müssen Sie eine Maschine und eine Schutzabschaltung verwenden. Installieren Sie für diese Steckdose einen separaten RCD. Sie können den Whirlpool auch über den Schalter anschließen. Es kommt mit ihr. Es befindet sich auch in einem Abstand von 0,7-1 Metern. So dass es unmöglich war, ihn zu einer Person zu erreichen, die ein Bad nahm.

Der nächste Schritt besteht darin, die elektrischen Drähte des Kabels vom Stromnetz mit den Drähten des Whirlpools zu verbinden. Stellen Sie sicher, dass der Nullpunkt des Kabels mit dem Neutralleiter des Bades und die Phase mit der Phase verbunden ist, Erde mit Erde. Um Verwirrung zu vermeiden, verwenden Sie das Akzeptierte in der Welt der Farbbezeichnung.Ein weißer oder roter Draht geht zur Phase, blau ist für Null zuständig und gelb-grün ist Masse.

Die Nuancen der Installation eines Whirlpools

Ein Whirlpool ist nicht nur wegen seiner Größe schwerer als ein herkömmlicher Whirlpool: Das Gewicht wird durch zusätzliche Ausstattung (Pumpe, Düsen, Leitungssystem usw.) erhöht. Daher entfällt die Horizontal- und Höhenverstellung mit Schraubfüßen. Der Whirlpool ist auf einem speziellen Rahmen aus Rohren installiert.

Um einen Whirlpool zu installieren, wird ein Rahmen aus Metallrohren verwendet.

Dies erfordert einen besonderen Ansatz bei der Vorbereitung des Bodens: Er wird sorgfältig mit einem Estrich und einer selbstnivellierenden Mischung eingeebnet.

Für das Funktionieren dieser Sanitärarmatur ist der Anschluss an drei Kommunikationswege erforderlich: an die Wasserversorgung, Kanalisation und Strom. Der Wasserdruck in Rohren und Servicegeräten sollte 5 Atmosphären nicht überschreiten. Zum Schutz der Anlage sollte ein Druckminderer installiert werden, da bei wiederkehrenden Prüfungen der Wasserdruck doppelt so hoch sein kann wie der Nenndruck. Es sollte auch ein Schutz vor Überspannungen vorgesehen werden: Am Eingang des Hauses (nach dem Zähler) müssen Sie ein Trennrelais oder einen Stabilisator mit der erforderlichen Leistung installieren. Die Voraussetzungen für die Installation eines Abwasserkanals sind die gleichen wie bei einem herkömmlichen Badezimmer: Das Ablaufloch befindet sich über dem Bett der Anlage, und der Anschluss erfolgt mit einem starren Rohr.

Die Verbindungsstelle des Whirlpool-Siphons mit dem Abwasserkanal muss für Wartungsarbeiten zugänglich sein: Rohre verstopfen regelmäßig und müssen gereinigt werden. Die gleichen Anforderungen gelten für die Verbindung der Badausstattung mit der Wasserleitung: Falls erforderlich, sollte die Demontage problemlos durchgeführt werden.Damit die Düsenlöcher nicht durch Ablagerungen von Metallsalzen und anderen Verunreinigungen „verstopft“ werden, müssen Grob- und Feinfilter eingebaut werden.

Der Hydromassageeffekt wird mit Hilfe von Wasserstrahlen erzielt, die unter Druck durch Düsen zugeführt werden.

Merkmale des Betriebs des Whirlpools

Zuerst wird Wasser in die Schüssel gezogen und erst dann werden sie gestartet

Es ist wichtig, dass sich alle Düsen im Wasser befinden, da die Pumpe sonst überhitzen und auslaufen oder ausfallen kann. Nach dem Start wird normalerweise die Intensität des Strahls eingestellt, die Düsen der Düsen werden eingestellt

Wenn der Whirlpool mit einer Hintergrundbeleuchtung ausgestattet ist, darf er nicht eingeschaltet werden, wenn das Bad nicht mit Wasser gefüllt ist, da sonst die Lampe überhitzen und der Körper verformt werden kann. Wasser dient als Kühlmittel für die Lampen

Beim Betrieb eines Whirlpools dürfen Aromastoffe, Essenzen, die keinen Schaum bilden, verwendet werden. Zulässige Wassertemperatur - bis zu +50 Grad.

Empfehlungen zur Pflege und Beseitigung von Kratzern

Kommen wir zum Abschnitt: Tipps zur Pflege und Reparatur von Kratzern.

Laugen, Säuren und andere aggressive Bestandteile sind nicht zulässig, es ist nicht zulässig, das Acrylbad mit scheuernden Substanzen, chlorhaltigen Produkten, weichen Stoffen und Schwämmen zu reinigen, Sie müssen gelartige Reinigungschemikalien verwenden.

Mit der folgenden Methode können Sie schwer zugängliche Verunreinigungen in Düsen beseitigen.

• Um das Wasser mit der Zusammensetzung zu mischen, starten Sie die Pumpe für 10-20 Sekunden.
• In die Schüssel wird Wasser nach oben gegossen, dessen Temperatur mindestens 20 Grad beträgt.
• 1-1,5 Essig (7%) oder Zitronensäure wird dem Wasser zugesetzt.
• Die Lösung wird 12 Stunden stehengelassen, wonach sie abgelassen wird.
• Danach wird das Wasser abgelassen, dann wird der Whirlpool mit Wasser gefüllt, die Pumpe wird gestartet, um das Bad von der vorherigen Zusammensetzung zu spülen.

Das Verfahren sollte 1-2 Mal im Jahr durchgeführt werden. Danach wird eine Autopolierpaste aufgetragen, kleine Kratzer werden mit feinkörnigem Schleifpapier gereinigt. In Zukunft wird nach jedem Bad das Bad mit einem trockenen, sauberen Leinentuch trockengewischt, um Rostbildung zu vermeiden.

Wenn der Whirlpool kein eingebautes automatisches Desinfektionssystem hat, muss es jeden Monat selbst durchgeführt werden. Um Wasser zu sparen, darf in Zukunft nach dem Hydromassageverfahren Wasser verwendet werden. Verwenden Sie dazu beliebige Desinfektionsmittel.

_

Monat - eine Zeiteinheit, die nach dem Sonnenkalender berechnet wird und einem Zwölftel eines Jahres entspricht; Zeitraum von 30 Tagen.

Um den Whirlpool zu desinfizieren, müssen Sie die Badewanne so mit Wasser füllen, dass ihr Füllstand die obere Düsenreihe abdeckt.Nach den Empfehlungen des Herstellers wird die Pumpe danach für 1-2 Minuten gestartet, dann 10-15 Minuten warten Das Wasser wird abgelassen, eine bestimmte Menge wird in die Badewannendesinfektionslösung gegossen.

Um die Schüssel von den Produktresten zu reinigen, müssen Sie erneut Wasser entnehmen. Wir empfehlen Ihnen auch, sich die ausführliche Anleitung zur Pflege des Whirlpools anzusehen.

Installationsempfehlungen

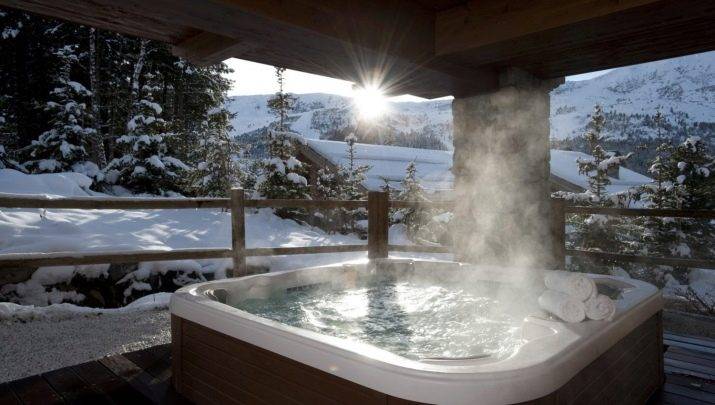

Damit Ihr Outdoor-Whirlpool möglichst lange hält, müssen beim Einbau bestimmte Voraussetzungen erfüllt sein.

• Whirlpools im Freien müssen mit einem speziellen Material ummantelt werden, das sich durch Wärmedämmeigenschaften unterscheidet. Wenn die Außentemperatur unter Null fällt, kann das Wasser im System einfach gefrieren, was nicht akzeptabel ist.Um ernsthafte Schäden am Flüssigkeitsreinigungssystem und seiner normalen Zirkulation zu vermeiden, verwenden Sie am besten eine Heizung, z. B. Polyurethan.
• Das Gerät sollte auf einer speziell für diesen Zweck vorbereiteten ebenen Fläche aufgestellt werden. Verwenden Sie dafür am besten eine vorbereitete betonierte Fläche. In einem solchen Fall können Sie die Möglichkeit einer Schiefstellung oder schweren Beschädigung Ihres neuen Whirlpools leicht vermeiden.
• Wenn Sie Ihren Whirlpool nicht sehr oft betreiben, ist es dennoch besser, das Wasser für die Winterperiode abzulassen. Pools mit erhöhter Frostbeständigkeit können im Prinzip dem Gewicht einer gut gefrorenen Flüssigkeit standhalten und haben einen erheblichen Sicherheitsspielraum von bis zu 10 Jahren, aber es ist besser, sie keiner unnötigen Belastung auszusetzen.

Bei Outdoor-Whirlpools wird keine externe gekühlte Luft verwendet, meistens wird die richtige Luftmenge aus dem Raum unter der Schüssel des Geräts entnommen - dort herrscht eine wirklich warme Temperatur. Aus diesem Grund werden in der kühlen Jahreszeit die angenehmsten Massagearten durchgeführt.

Meistens werden diese Produkte für kanadische Benutzer hergestellt, da die klimatischen Bedingungen dieses Landes alles andere als ideal sind. Und damit sind solche Produkte perfekt für unsere Klimazone.

Das folgende Video bietet einen Überblick über das Intex PureSpa Bubble Therapy+Hard Water System.

Hydromassage-Mechanismus

Kurz und knapp gesagt läuft die Essenz der Hydromassage darauf hinaus, dass der gefüllten Wanne durch einen speziellen Kompressor Luft zugeführt wird, wodurch blubbernde Blasen entstehen.So interagieren sie bei Kontakt mit der Haut mit den Nervenenden und verleihen dem gesamten Körper eine angenehme Wirkung.

Damit dieses Vergnügen so lange wie möglich anhält, muss das Bad normal funktionieren und ordnungsgemäß an alle Systeme angeschlossen sein, aus denen der Mechanismus besteht: Kanalisation, Strom, Wasser und Luft. Ein Ausfall von einem kann zu einem anderen führen, daher sollte es bei einer Hydromassage den Meistern überlassen werden, wenn der Besitzer keine Fähigkeiten hat. Eigenständig können Sie Arbeiten nur an der Abnahme dieses Gerätes durch die Räumlichkeiten durchführen. Es gibt auch viele Schwierigkeiten, und alle Installationsvorgänge müssen sorgfältig durchgeführt werden.

Wasseranschluss des Whirlpools

Die technischen Parameter des Bades sind für den Betrieb in einem Wasserversorgungssystem mit einem Druck von 4-5 atm ausgelegt. Für eine höhere Zuverlässigkeit wird jedoch empfohlen, zusätzlich einen Druckminderer zu installieren.

Whirlpooldüsen reagieren sehr empfindlich auf die Qualität des einströmenden Wassers, daher ist der Einbau von Grob- und Feinfiltern Voraussetzung für den Anschluss. Dadurch wird das teure System vor Schäden geschützt. Schließlich kann sich kaum ein Bürger unseres Landes mit der Qualität von Leitungswasser rühmen.

Es ist besser, Rohre so nah wie möglich an wasserverbrauchende Geräte zu bringen. Gleichzeitig sollte berücksichtigt werden, dass sie den Zugang zu den Verbindungsstellen der Rohre und des Bades nicht blockieren

Dies ist sehr wichtig, wenn Sie prüfen oder reparieren müssen.

Die Installation des Wasserhahns und der Anschluss an die Wasserversorgung für einen Whirlpool unterscheidet sich nicht von der Installation und dem Anschluss für gewöhnliche Badewannen. Der einzige Unterschied besteht darin, dass die Wasserhähne bei den Whirlpools direkt an den Badewannen selbst installiert sind und nicht an den Wänden, wie bei einfachen.Das "Ablauf-Überlauf"-System solcher Badewannen ist normalerweise halbautomatisch: Das Ablassventil wird mit einem Griff geöffnet, der sich am Überlaufloch befindet.

Wenn das Wasser den kritischen Stand erreicht, beginnt es durch das Abflussloch, das sich unter dem Griff befindet, überzulaufen. Der Anschluss selbst erfolgt über eine flexible Wasserzuführung. Die Länge wird unter Berücksichtigung der möglichen Bewegung des Bades relativ zur Wand in einem Abstand von mindestens einem halben Meter berücksichtigt.

Verwandter Artikel: Do-it-yourself-Vorhänge für die Küche: Muster und Feinheiten der Schneiderei

Am Auslass der Wasserversorgungsleitungen sind Mischer mit einem Gewinde mit einem Durchmesser von 1/2 Zoll angebracht

Bei der Durchführung von Arbeiten ist es wichtig, die Dichtheit der Verbindungen zu überwachen, gegebenenfalls Dichtungen zu verwenden

Jacuzzi für ein Badezimmer in einer gewöhnlichen Wohnung

Wie baut man mit eigenen Händen einen Whirlpool in einer Wohnung eines mehrstöckigen Gebäudes? Dies ist für viele Eigentümer von städtischen Wohnungen von Interesse. Wir bieten eine einfache Lösung für ein Schaumbad. Sie benötigen einen Luftkompressor mit einer Kapazität von 10 l / min oder mehr sowie einen flexiblen Schlauch. Es ist besser, wenn es aus transparentem Material besteht. Es müssen alle 100 mm Löcher mit einem Durchmesser von etwa 1,5 mm gemacht werden. Durch diese Löcher tritt die vom Kompressor gepumpte Luft aus, der unter der Wanne installiert ist.

Der Luftkanal ist in Form eines geschlossenen Systems angeschlossen.Es ist nicht so einfach, einen Traum selbst zu verwirklichen, wie es scheint: Sie müssen nicht nur über die Fähigkeiten eines Baumeisters und Klempners verfügen, sondern auch über Hydraulik und Elektriker .

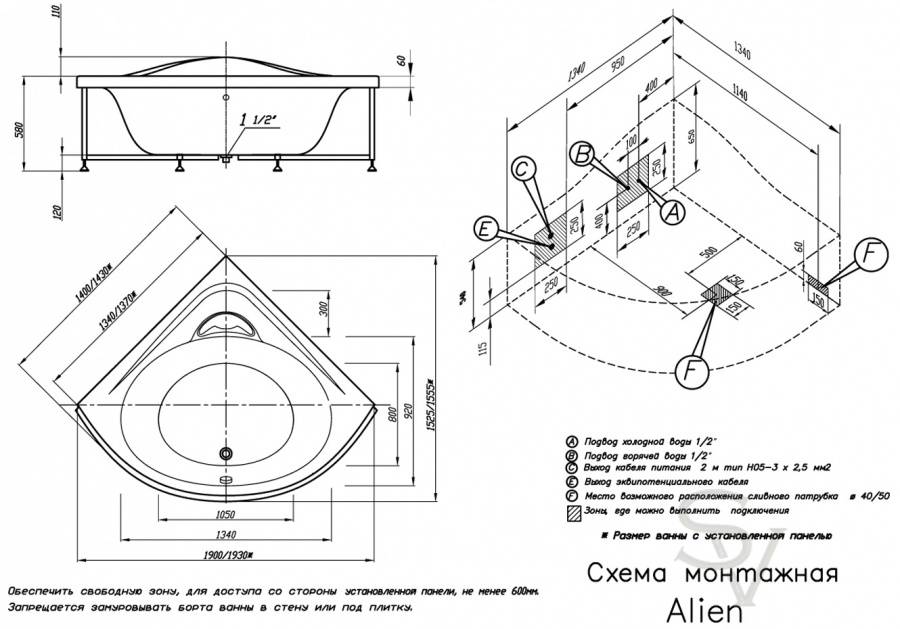

Ein detailliertes Diagramm einer Hydromassage-Badewanne hilft Ihnen bei der Gestaltung in Ihrer Wohnung.

Schema eines Bades mit HydromassageDie Experten, die wir Ihnen empfehlen zu kontaktieren, helfen Ihnen bei der Überwindung von Schwierigkeiten.

Aufbau und Funktionsprinzip

Um einen Whirlpool mit eigenen Händen zu installieren, ist es wichtig, die Konstruktionsmerkmale und Funktionsprinzipien von Hydromassage-Rohrleitungen zu kennen. Eine typische technische Ausrüstung für einen Whirlpool umfasst:

Eine typische technische Ausrüstung für einen Whirlpool umfasst:

• Kompressor (Einlass);
• Pumpe;
• Steuerungssysteme elektronischer oder pneumatischer Art;
• Düsen;
• Rohrsysteme.

Mit Hilfe einer Pumpe gelangt Wasser in das Hydromassagesystem, in den Kompressor, wo Wasser und Luft gemischt werden. Der Strahl tritt in die Düsen ein, wonach er unter Druck in das Bad geleitet wird.

Die Abbildung zeigt die Position der wichtigsten Elemente des Whirlpools - Kompressor, Pumpe, Düsen, eingebautes Anzeige- und Steuersystem

Die Art der Massage hängt von der Art der Düsen ab. Abwasserrohre sind an das Rohrsystem angeschlossen.

Als zusätzliche Elemente in einigen Modellen gibt es:

• ein Entwässerungssystem, das eine ununterbrochene Wasserzirkulation gewährleistet;
• Audio- oder Videoinstallation;
• Einbaumodule für Chromo-, Aroma- und Ozontherapie.

In den Jacuzzi-Sets finden Sie mehrere zusätzliche Düsen, die auf Wunsch einfach zu installieren sind. In diesem Fall ist eine stärkere Pumpe erforderlich, die separat erworben werden sollte. Für ein großes Badvolumen ist eine leistungsstarke Pumpe erforderlich.

Die Wirksamkeit des Whirlpools wird durch die Anzahl und Konfiguration der Düsen sowie die Position der Hydromassageelemente in der Badewanne beeinflusst.

Ein ausführlicheres Gerät für einen Whirlpool und eine Vielzahl von Geräten wird in einem anderen Artikel auf unserer Website behandelt.

Untersuchung

Nachdem alle Arbeiten erledigt sind, insbesondere wenn Sie die Installation nicht selbst durchgeführt haben, müssen Sie die Qualität der Verbindung überprüfen.

Achten Sie zunächst auf die Filter und den Druckminderer. Filter müssen mehrstufig sein

Kompressoren und Pumpen sollten für eine einfache Demontage im Störungsfall frei zugänglich sein. Alle Kabel sollten, wenn sie an der Wand platziert werden, in einer Box versteckt werden. Überprüfen Sie die Installation des RCD und die Qualität der Kabelverbindung: Phase, Null und Erde. Füllen Sie den Whirlpool mit Wasser und prüfen Sie, ob das gesamte Wasser in den Abfluss fließt.

Wenn es keine Beschwerden über die Installation gibt, können Sie beruhigt mit der Nutzung von Whirlpools beginnen.

Vorbereitungsphase

Wenn Sie planen, einen Whirlpool in Ihrem Haus zu installieren, seien Sie darauf vorbereitet, dass die Umsetzung der Idee viel Mühe und Zeit in Anspruch nehmen wird.

Das Design des Whirlpools hat oft beeindruckende Dimensionen, daher erfordert seine Installation in den meisten Fällen eine Sanierung des Badezimmers

Der Whirlpool ist ziemlich schwer und kann gefüllt, je nach Abmessungen des Behälters, bis zu anderthalb Tonnen wiegen. Die Belastung des Bodens, die durch jeden Quadratmeter Konstruktion entsteht, kann 220 kg erreichen.

Dies sollte bei der Planung einer Raumsanierung berücksichtigt werden, indem beispielsweise ein Teil des Flurs mit einem Badezimmer kombiniert wird. Damit die Böden der Belastung durch das gefüllte Badezimmer standhalten, müssen die Böden verstärkt werden.

Die 9 Hauptelemente des Whirlpools sind in 3 Gruppen zusammengefasst:

• Die externe Gruppe umfasst die pneumatische Aktivierung der Aero- und Hydromassage sowie die Einstellung der Leistung des Wasser-Luft-Strahls.
• Das Antriebssystem besteht aus einem Luftkompressor und einer Wasserpumpe.
• Das Rohrleitungssystem umfasst Einlass- und Auslass-g/m-Rohrleitungen sowie Luftschläuche des oben genannten Systems.

Bevor Sie einen Whirlpool kaufen, müssen Sie im Badezimmer einige Messungen vornehmen. Die Abmessungen des ausgewählten Modells sollten so sein, dass nach der Installation noch ein Freiraum von bis zu 50 cm vorhanden ist, damit die Struktur für vorbeugende Maßnahmen und Reparaturarbeiten von der Wand entfernt werden kann. Es wird nicht empfohlen, einen Whirlpool fest einzubetten.

Ein Whirlpool ist eine ziemlich komplexe Struktur, die mit Pumpen, einer Heizung und verschiedenen Düsen ausgestattet ist und daher beim Anschließen eine sorgfältige Vorgehensweise erfordert

Um das Gerät mit Strom zu versorgen, muss eine große Energiemenge bereitgestellt werden, da die Gesamtleistung elektrischer Mechanismen 3 kW überschreiten kann. Und die Verkabelung von Mehrfamilienhäusern ist dafür nicht ausgelegt.

Elektrische Leitungen mit 220 V und einer Frequenz innerhalb von 50 Hz müssen bereits vor Beginn der Arbeiten in den Raum gebracht, in der Wand des Raums versteckt und wasserdicht gemacht werden. Es ist besser, eine Hydromassagewanne nicht über einen Ausgang, sondern direkt aus dem Eingangsverteilergerät anzuschließen.

In einem Raum mit hoher Luftfeuchtigkeit, in dem eine Badewanne mit Hydromassage installiert werden soll, sollten Lüftungsöffnungen vorgesehen werden.

Zum Zeitpunkt des Beginns der Installationsarbeiten muss die Reparatur im Raum abgeschlossen sein

Achten Sie besonders auf folgende Punkte:

• Wände und Böden innerhalb der Höhe des Whirlpools, die 1-1,3 Meter erreichen kann, müssen gründlich wasserdicht gemacht werden.
• Um ein mögliches Überlaufen von Wasser in den Flur und die Wohnräume auszuschließen, ist die Schwelle zum Bad 3-5 cm hoch.
• Der Handtuchtrockner wird vom Whirlpool entfernt aufgestellt.

Wenn die Reparatur nicht abgeschlossen wird, können einzelne Hilfsteile des Systems während der Installation und des Betriebs beschädigt werden.Bei einem Wechsel des Aufstellortes der Wanne sollte darauf geachtet werden, die notwendigen Komponenten für den „Aufbau“ von Wasser- und Abwasserleitungen zu beschaffen.

Zusätzliche Aspekte, die beim Anschluss eines Whirlpools zu beachten sind:

• Der Druck im Wasserversorgungssystem sollte 4-5 Atmosphären betragen. Die Einhaltung dieser Bedingung gewährleistet die Möglichkeit, die Wasserversorgung anzupassen.
• Installation einer Filteranlage. Das liegt daran, dass fließendes Wasser selten besonders sauber ist. Es enthält immer verschiedene Arten von Verunreinigungen, die die Düsen verstopfen und ihre Lebensdauer verkürzen.
• Der Abfluss sollte 10 cm unter dem Abflussniveau liegen, da diese Bedingung nicht erfüllt ist, besteht eine hohe Wahrscheinlichkeit von Stagnation in den Leitungen.

Eine der Voraussetzungen für die Installation eines Whirlpools ist die einfache Zugänglichkeit des montierten Systems.

Die ideale Option für den Standort des Whirlpools ist, wenn die Seiten der Struktur an keine der Wände des Raums angrenzen und die ihm zugeführten Kommunikationen unter dem Boden verborgen sind

Einige Handwerker lösen dieses Problem, indem sie die Struktur näher an der Mitte der Wand platzieren. In Ermangelung der Möglichkeit, die Wanne in der Mitte der Wand zu platzieren, wird sie in einer Ecke so installiert, dass ein maximaler Zugang von beiden Seiten möglich ist.

Ein vorgezeichnetes Kommunikationsschema erleichtert die Installation der Struktur. Es sollte angeben:

• Wasserrohre;
• Abwasserrohre;
• Verdrahtung.

Um maximale Sicherheit beim Betrieb der Anlage zu gewährleisten, achten Sie auf die Installation eines Fehlerstromschutzschalters und sorgen Sie für Erdung.

Tipps von erfahrenen Installateuren

So zuverlässig die werkseitige Montage des Duschpaneels auch erscheinen mag, die Muttern der angeschlossenen Rohre, Schläuche und Rohre sollten überprüft und mit einem Schraubenschlüssel angezogen werden. Nach der Installation der Dusche sind alle Verbindungsknoten unsichtbar.

Was dort hinter den Blindplatten passieren wird, ist unklar. Es lohnt sich nicht, die Sache zur Flut zu bringen. Enge und noch einmal Enge. Keine Rohrverbindung sollte eine Woche oder einen Monat nach dem Anschluss und der Installation der Dusche undicht sein.

Wenn das Abflussloch der Duschkabine zu weit vom Abwassereinlass entfernt ist, müssen Sie eine Abwasserpumpe installieren. Die Schwerkraft wird sich hier nicht durch Rohre organisieren lassen. Ein solches Gerät arbeitet geräuschlos und die Größe ist genau richtig für die Platzierung unter einer Palette.

Ein Badezimmer mit eingebauter Duschkabine muss gut belüftet sein, dies ist besonders wichtig, wenn eine „Dampfbad“-Funktion vorhanden ist

Alle Rohrleitungen sollten ein leichtes Gefälle haben. Die Schwerkraft wird sowohl für die Kanalisation als auch für die Wasserversorgung benötigt. Abwasserrohre werden mit einer Neigung zum Steigrohr und Wasserrohre - von dort zur Duschkabine verlegt, damit das Wasser bei Blockierung vollständig aus dem System fließt.

Bei übermäßig preisgünstigen Modellen kann der Abfluss aus einer Siluminlegierung bestehen. Dieser Abfluss dauert maximal zwei bis drei Jahre. Lieber gleich Geld ausgeben und auf ein Analog aus Edelstahl umsteigen, dem auch ein normaler Siphon aus hochwertigem Kunststoff beiliegt.

Wasserleitungen zur Duschkabine sollten mit Kugelabsperrventilen und Schmutzfängern ausgestattet sein. Wasser in zentralisierten Systemen ist nicht immer perfekt sauber. Wenn die Löcher der Gießkanne immer noch nicht mit Sandkörnern verstopft sind, funktionieren die Düsen definitiv nicht mehr.Filter mit Ventilen können direkt am Steigrohr oder an den Enden der Einlässe an der Kabine platziert werden.

Vorbereitende Tätigkeiten

Hier ist eine Liste der Werkzeuge, ohne die Sie keinen Whirlpool installieren können:

• Roulette;
  Schlüssel;
  Quadrat;
  Pistole (erforderlich zum Auftragen von Klebstoff oder Dichtmittel);
  bleistift oder Marker;
  Schraubendreher;
  Messer mit einziehbarer Klinge;
  Zange;
  Tester oder Schraubendreher mit Anzeige.

Notwendige Werkzeuge für die Arbeit

Die meisten notwendigen Werkzeuge sind leicht zu finden, sodass es keine Probleme geben wird. Schon vor der Installation müssen Sie den Raum richtig vorbereiten.

1. Lesen Sie die Installationsanforderungen - sie sind oben aufgeführt und in den Anweisungen des Herstellers angegeben.
   Messen Sie den Raum aus, entscheiden Sie, wo genau der Whirlpool installiert wird.

Machen Sie sich vor dem Kauf und der Installation eines Whirlpools mit seinen Abmessungen vertraut und vergleichen Sie sie mit dem Bereich des Raums, in dem die Badewanne installiert wird.

Achten Sie auf eine hohe Türschwelle, damit im Falle einer Überschwemmung kein Wasser in andere Räume gelangt.

Hohe Schwelle im Badezimmer

Der beheizte Handtuchhalter sollte so weit wie möglich vom Standort des Whirlpools entfernt sein, verschieben Sie ihn gegebenenfalls.
Es ist wichtig, dass zwischen dem Produkt und Steckdosen und Elektrogeräten mindestens 50-60 cm Abstand ist. Entfernen Sie diese gegebenenfalls, um die elektrischen Sicherheitsnormen einzuhalten

Am Beispiel dieses Schemas können Sie die Einschränkungen für die Installation von Steckdosen und Elektrogeräten in der Nähe des Badezimmers oder Whirlpools sehen. In den Zonen 0 und 1 ist deren Installation auf keinen Fall erlaubt. Im Bereich 2 ist es unerwünscht. Zone 3 erlaubt den Einbau von Steckdosen, jedoch nur mit Schutz gegen eindringende Feuchtigkeit

Ein Podium unter dem Whirlpool, falls vorhanden, auch im Voraus bauen.
Die Wasserversorgung sollte näher am Aufstellort verlaufen, achten Sie darauf, Absperrventile so anzuordnen, dass Sie bei Wartung / Reparatur des Whirlpools Kalt- und Warmwasser nicht komplett abstellen müssen.
Grob- und Feinfilter sollten an den Rohren angebracht werden, die zum Installationsort des Bades führen. Wenn das Wasser von schlechter Qualität ist, werden die Düsen des Whirlpools schnell ausfallen, und ihre Reparatur ist viel teurer als das regelmäßige Wechseln der Reinigungselemente der Filter.

Grobfilter

Bei instabilem Druck werden Druckminderer an den Leitungen der Kalt- und Warmwasserversorgung installiert.
Die Abschlussarbeiten müssen abgeschlossen sein, bevor der Whirlpool installiert wird.

Es ist wichtig, die Abschlussarbeiten im Voraus abzuschließen

Eigenschaften des Whirlpool-Raums

Vor dem Kauf eines Whirlpools ist es zunächst erforderlich, die Parameter der Toilette zu analysieren und auf dieser Grundlage das Modell zu bevorzugen, das für ein bestimmtes Badezimmer am besten geeignet ist.

Berücksichtigen Sie die grundlegenden Anforderungen, die bei der Auswahl und Installation eines Produkts wichtig sind. 1. Die Form des Objekts sollte dem Installationsort entsprechen - in der Mitte des Raums wird ein runder Whirlpool installiert, an der Wand ein ovaler Whirlpool und für die Ecke des Raums ein Eck-Whirlpool

Die Form des Objekts sollte dem Installationsort entsprechen - in der Mitte des Raums wird ein runder Whirlpool installiert, an der Wand ein ovaler Whirlpool und für die Ecke des Raums ein Eck-Whirlpool

1. Die Form des Objekts sollte dem Installationsort entsprechen - ein runder Whirlpool ist in der Mitte des Raums installiert, ein ovaler an der Wand und ein Eck-Whirlpool ist für die Ecke des Raums vorgesehen.

2. Es ist nicht akzeptabel, die Installation des Produkts "dicht" durchzuführen, da der Whirlpool frei im Raum "aufgestellt" werden muss.

3.Stellen Sie die Festigkeit der Stützkonstruktionen sicher. Diese Notwendigkeit ist darauf zurückzuführen, dass beim Befüllen des Bades mit Wasser die Stützen stark belastet werden.

4. Sehen Sie mindestens einen Lüftungsauslass vor.

5. Sorgen Sie für eine gute Dampf- und Wasserabdichtung der Decke unter dem Gerät.

6. Platzieren Sie den Wasserspender so nah wie möglich an der Wasserversorgung.

Hydromassagebad

Für einen effizienten Betrieb des Geräts muss der Druck im System 4-5 atm entsprechen. Um das Auftreten von Tropfen und Wasserschlägen zu vermeiden, wird in der Regel ein Druckminderer eingebaut.

Aufgrund des großen Gewichts des Whirlpools ist seine Höhe nicht einstellbar.

Das Gerät wird ausschließlich in horizontaler Position auf einem Metallrahmen montiert, der zuvor am Boden befestigt wird. Deshalb ist es in der Vorbereitungsphase notwendig, den Boden sorgfältig zu nivellieren.

Für einen effizienten und zuverlässigen Betrieb der Whirlpoolausrüstung sollte besonderes Augenmerk auf die Qualität des verbrauchten Wassers gelegt werden. Um die Wahrscheinlichkeit einer Düsenverstopfung zu minimieren, sind Grob- und Feinfilter eingebaut. Der Anschluss einer Whirlpoolwanne wird in Räumen empfohlen, die folgende Anforderungen strikt erfüllen:

Der Anschluss einer Whirlpoolwanne wird in Räumen empfohlen, die folgende Anforderungen strikt erfüllen:

• Abschlussarbeiten im Raum müssen abgeschlossen sein;
• ein einfacher Zugang zu den Einheiten und Komponenten des Bades sollte gewährleistet sein, damit vorbeugende Garantieleistungen und Reparaturen ohne übermäßige Schwierigkeiten durchgeführt werden können;
• der Raum muss mit Stromleitungen mit den erforderlichen Parametern versorgt werden und Steckdosen mit Erdung müssen installiert werden;
• Kanalisation und Sanitär sind erforderlich.

Bevor Sie mit der Arbeit beginnen, sollten Sie sich mit dem allgemeinen Schema des Gerätes vertraut machen

Betriebsregeln

1. Installieren Sie grobe Filter an den Leitungen vor dem Whirlpool, um zu verhindern, dass Sand die Wasserdüsenlöcher verstopft (Hydromassage).
2. Um zu verhindern, dass die Pumpe und der Kompressor aufgrund von Überhitzung ausfallen, begrenzen Sie die Massagesitzungen auf 30 Minuten und schalten Sie das Gerät nach jeder Sitzung für mindestens 10 Minuten aus.

Wenn eine Hydromassagefunktion vorhanden ist, pumpen Sie regelmäßig eine Desinfektionslösung durch die Pumpe und den Massagekreislauf.

Dazu müssen Sie das Bad füllen und eine spezielle Zusammensetzung zur Desinfektion in Wasser auflösen (Sie können sie in Geschäften wie "Alles für Bäder" kaufen) und dann das Gerät 10 Minuten lang arbeiten lassen.
