Einbau einer Duschwanne: Einbauanleitung

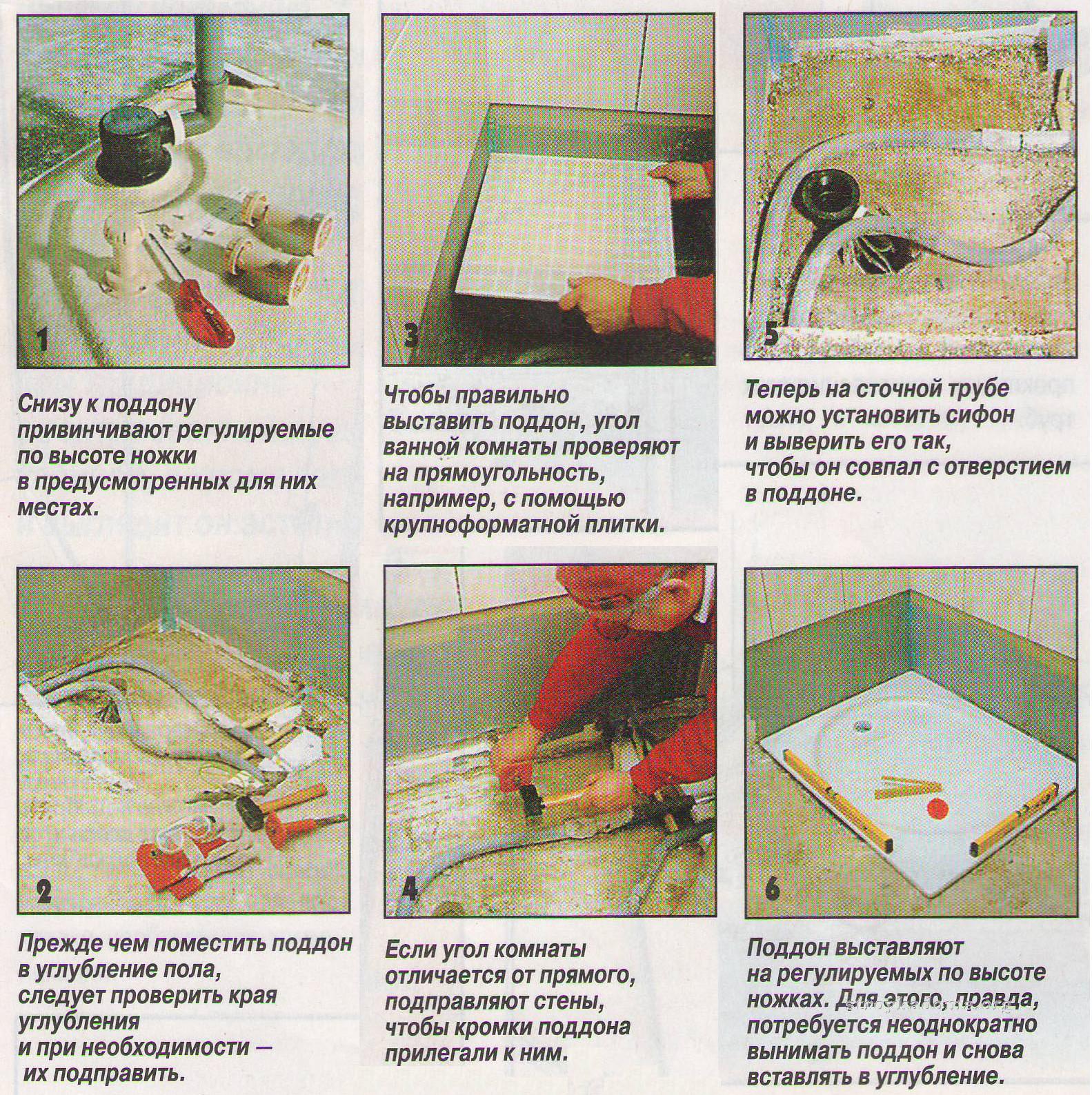

Wannenboden und Ablauf

Die Palette ist der wichtigste Teil der im Bau befindlichen Struktur. Es kann in jedem Sanitärfachgeschäft gekauft oder unabhängig aus improvisierten Materialien hergestellt werden, nämlich:

• Ziegel;
• monolithischer Betonestrich;
• Betonblöcke aus Blähton.

Eine Palette aus Ziegeln und Blähtonbetonblöcken ist recht einfach zu bauen, sofern hochwertiges Material erworben wird. Ein monolithischer Estrich ist eine komplexere Struktur, die Kenntnisse über die richtige Anordnung des „Sex Pie“ erfordert.

Wasserdichtigkeit

Durch eine ordnungsgemäße Abdichtung der Dusche werden unangenehme Phänomene wie Lecks, Feuchtigkeit, das Auftreten von Pilzinfektionen und die Vermehrung von Schimmelkolonien vermieden. Ein kompetenter Ansatz für dieses Verfahren beinhaltet die Durchführung von Abdichtungsarbeiten nicht nur in der Kabine, sondern im gesamten Bereich des Badezimmers.Die am stärksten gefährdeten Bereiche sind Bereiche, die in direktem Kontakt mit Wasser stehen.

Ihnen sollte die größte Aufmerksamkeit geschenkt werden

Die Kabinenabdichtung erfolgt mit Rollen-, Durchdringungs- oder Bitumenmaterialien. Darüber hinaus werden durchdringende Imprägnierungen nur für Konstruktionen verwendet, die auf der Basis von Beton- oder Sand-Zement-Materialien hergestellt wurden. Der Standbereich ist gemäß Schema vollständig isoliert.

Rollenisolatoren werden mit einer Überlappung zur Wand von mindestens 200 mm auf die Bodenfläche aufgebracht. Wir empfehlen Ihnen, sich mit dem thematischen Video zur Abdichtung der Duschkabine vertraut zu machen:

Wasserverbindung

Der Hauptfehler, den Anfänger machen, besteht darin, die Kommunikation in die Wand einzumauern. Die Sache ist, dass kein Material, sei es Metall oder verstärktes Polypropylen, gegen Lecks garantiert ist, insbesondere an Stellen zum Löten und Verbinden von Biegungen. Ein kompetenter Ansatz für die Versorgung der Duschkabine mit Rohrleitungen besteht darin, Rohre in einer speziellen Nische zu verlegen, die durch eine mit Veredelungsmaterial verzierte Gipskartonabdeckung verdeckt wird.

Um den Wärmeverlust zu reduzieren, wird die Nische mit Wärmedämmstoffen aus Mineralwolle oder Zellulosedämmung gedämmt. Die Enden der Rohrleitung werden aus der Nische entfernt und auf die gewünschte Länge geschnitten. Sie sind Gewinde- oder Gewindefittings die zur Befestigung mit Mischerflanschen verschraubt werden.

Kanalanschluss

Das erste, was sie tun, wenn sie selbst eine Duschkabine bauen, ist, Platz zu schaffen. Dieser Prozess beinhaltet die Beseitigung des alten Badezimmers. Danach wird der Abfluss installiert und an das Abwassersystem angeschlossen.Die wichtigen Punkte in diesem Prozess sind: die korrekte Installation einer Abwasserleitung mit einer Neigung von 3 °, um die normale Abwasserableitung zu gewährleisten; Die Einbindung des Ablaufs aus dem Abfluss in der horizontalen Ebene muss in einem Mindestwinkel zum Abwasserrohr erfolgen.

Als Krümmer von Wellrohren können sie bis zu 120° gebogen werden. Um jedoch ein Verstopfen der Auslassleitung während des Betriebs der Kabine zu verhindern, sollte die Anzahl der Biegungen minimiert werden und noch mehr sollten Biegungen mit negativen Winkeln vermieden werden.

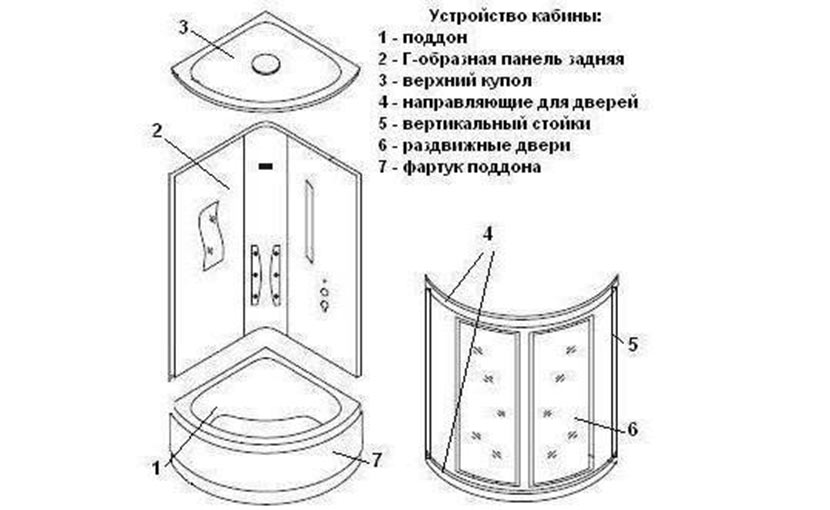

Merkmale der Installation einer Duschkabine-Hydrobox

In geschlossenen Duschen und Hydroboxen muss nach der Installation der Palette eine Wandverkleidung montiert werden. Es hat Befestigungslöcher, in denen alle "Gadgets" vorinstalliert sind - Düsen, Halter, Seifenschalen, Sitze, Lautsprecher, Lampen usw. Die Form und Größe des Bodens ist für jeden anders, daher ist es schwierig, einen Fehler zu machen. Es ist ratsam, alle "Landelöcher" mit Dichtmittel zu beschichten: später tropft es weniger.

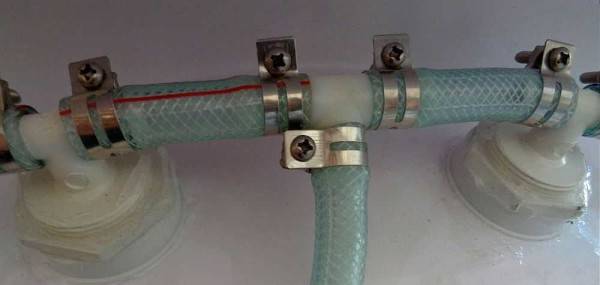

Besonderes Augenmerk sollte auf die Installation von Injektoren gelegt werden. Neben der Installation der Sprühgeräte selbst müssen diese mit Schlauchsegmenten miteinander verbunden werden. Es wird auf die Düsendüsen aufgesetzt und mit Klammern festgezogen. All dies wird gemäß dem in der Anleitung verfügbaren Schema zusammengebaut.

Achten Sie besonders darauf, dass die Düsenspitzen intakt sind und die Klemmen fest angezogen sind. Es ist nicht überflüssig, jeden Sitz mit Dichtmittel zu bestreichen (sowohl unter der Düse als auch unter den Schläuchen).

Anschluss von Duschdüsen von der Rückseite

Die Wand mit angeschlossenem Zubehör wird in einer speziellen Nut platziert. Die Verbindungsstelle ist ebenfalls mit Dichtmittel vorgeschmiert.Kaltes, warmes Wasser ist angeschlossen, Sie können die Leistung des Systems überprüfen.

Nach der Installation der Wände wird der Deckel montiert. Es gibt normalerweise einen Regenschauer, vielleicht eine Lampe. Bei der Installation können Sie auch ein Dichtmittel verwenden - Sie wissen nie, wo Wasser eindringt ... Auf das Duschrohr wird ein Schlauch aufgesetzt, der mit Schellen festgezogen wird. An den Lampenanschlüssen werden Leiter angeschlossen, die Verbindungsstelle sorgfältig isoliert, mehrere Schrumpfschläuche können in Reihe geschaltet werden.

Die montierte Abdeckung wird an der Wand montiert. Das Gelenk wird erneut mit Dichtmittel geschmiert. Solange die Dichtmasse noch nicht ausgehärtet ist, wird der montierte Türrahmen montiert. Wann Türen eingebaut werden, ist modellabhängig. In einigen Fällen müssen sie vor der Installation aufgehängt werden, in anderen - danach. Alle Fugen sind abgedichtet.

Die Montage der Hydrobox-Duschkabine wird in diesem Video ausreichend detailliert gezeigt. Es gibt keine Kommentare, aber die Reihenfolge der Aktionen ist klar.

Montage von Erlit Eckduschabtrennungen

Wie Sie eine Erlit Eckduschkabine mit eigenen Händen montieren, verraten wir Ihnen am Beispiel der Erlit 3509 Duschkabinen Montageanleitung.
Duschkabinen der Marke Erlit gehören zu den hochwertigsten und besten auf dem russischen Markt. Der Schlüssel zum Erfolg dieser Marke ist die höchste Qualität und der angemessene Preis.

Nach dieser Anleitung können Sie nicht nur fast alle Duschabtrennungen von Erlit montieren, sondern auch in China hergestellte Duschabtrennungen anderer Marken.

Die Duschkabine kann in Wohnungen, Häusern oder Hotels verwendet werden - in allen Fällen ist ihre Installation einfach und sicher, und ihre Verwendung bringt Freude und gesundheitliche Vorteile.

Duschkabinen der Marke ERLIT vereinen alle neuesten Entwicklungen des Unternehmens, die eingeführt werden, um das Produkt noch besser und komfortabler zu machen.

Das gekaufte Produkt unter der Marke ERLIT wird gemäß den geltenden europäischen Richtlinien 2006/95/EG, 2004/108/EG hergestellt.

Darüber hinaus erfüllen Produkte der Marke ERLIT die Anforderungen der Technischen Vorschriften der Zollunion und sind für den Betrieb in der Russischen Föderation angepasst.

Bitte lesen Sie diese Installations- und Betriebsanleitung sorgfältig durch, um sicherzustellen, dass das Produkt so sicher und effizient wie möglich installiert, verwendet und gewartet wird.

Die Herstellerfirma behält sich das Recht vor, den Endverbraucher nicht auf die Unterschiede in der Anleitung des veralteten Modells und der neuen, verbesserten Version der Duschabtrennung hinzuweisen.

ALLGEMEINE INFORMATIONEN

Die Duschkabine ist für die Annahme von Wasserprozeduren bestimmt.

In ERLIT Produkten kommen je nach Modell folgende Funktionen zum Einsatz: Handbrause, Hydromassagedüsen, Regendusche, elektronisches Bedienfeld mit UKW-Radio, Ventilator, Innenbeleuchtung.

Es ist notwendig, Filter zur mechanischen Wasserreinigung und einen Fehlerstromschutzschalter (RCD) (für Kabinen mit Elektrik) zu installieren.

Aufmerksamkeit! Die Hydromassagekabine muss von einem qualifizierten Techniker installiert werden.

TECHNISCHE EIGENSCHAFTEN

• Verwendete elektrische Spannung 220V ± 10%; Die interne Spannung der Kabinen beträgt 12V.
• Verwendeter Wasserdruck 0,2-0,4 MPa, Wasserdurchfluss 8-12 l/min.
• Die Temperatur des der Kabine zugeführten Warmwassers darf 70 °C nicht überschreiten.
• Die Abwassereinstiegsebene muss mindestens 70 mm tiefer liegen als die Ablaufebene der Duschwanne.
• Maximale Palettenlast 210 kg.
• Die Anschlussmaße der Warm- und Kaltleitungen betragen 1/2“ (15 mm), der Durchmesser der Ablaufbohrung 1-1/2“ (40 mm).
• Am Ende der Benutzung der Kabine ist es notwendig, die Zufuhr von kaltem und heißem Wasser in der Kabine zu unterbrechen und die internen Stromverbraucher auszuschalten.

VERBOTEN

• Verwenden Sie die Kabine für andere Zwecke
• Stellen Sie die Kabine im Freien auf
• In der Duschkabine in einem Zustand von Alkohol- und Drogenvergiftung sein
• Zusammen unter der Dusche sein
• Stellen Sie sich auf die Kante der Palette
• Verwenden Sie die Kabine für Menschen mit Angst vor beengten Räumen
• Verwenden Sie die Kabine für Kinder und ältere Menschen ohne die Aufsicht Ihrer Lieben
• Reinigen Sie die Duschabtrennung mit scheuernden und aggressiven Reinigungsmitteln.

TRANSPORT UND LAGERUNG

Kabinen werden mit überdachten Transportmitteln transportiert.

Wenn die Kabine zum Aufstellen von einem kalten in einen warmen Raum geliefert wird, muss das Produkt die Umgebungstemperatur annehmen.

Nach dem Kauf des Produkts ist es für die Inbetriebnahme erforderlich, das Produkt bis zur Installation und Abnahme der Garantie in der Verpackung aufzubewahren.

Erlit Eckdusche Montagevideo

Empfehlungen an den Käufer

• Dieses Produkt ist für den Hausgebrauch in Innenräumen bestimmt.
• Die Verpackungselemente (Plastiktüten, Metallklammern) können für Kinder potenziell gefährlich sein, deshalb sofort nach der Installation der Kabine außer Reichweite bringen.
• Nach dem Öffnen der Verpackung ist es notwendig, die Vollständigkeit und Unversehrtheit des Produkts zu überprüfen.
• Ziehen Sie immer den Stecker oder schalten Sie die Stromversorgung zu Ihrem Panel aus, bevor Sie die Kabine warten.
• Der Wasserzulaufregler muss sich beim Öffnen in Mittelstellung befinden, um einen Temperaturschock zu vermeiden.
• Die Duschabtrennung sollte mit einem weichen Tuch oder Schwamm mit speziellen Flüssigreinigern gereinigt werden.

Maße

Es gibt viele verschiedene Größen von Duschabtrennungen auf dem Markt.

Bei der Auswahl ist es wichtig, sich zunächst für die Größe zu entscheiden und sich dann Design und Ausstattung anzusehen. Aufgrund der geringen Abmessungen der Wohnungen bauen viele Menschen lieber Duschen als Badewannen ein.

Das spart viel Platz und ist zudem die bequemste Art zu duschen.

Breite

Der kleinste Breitenparameter gilt als 0,75 m. Dies ist nur für asymmetrische Modelle möglich. Gut für ein kleines Badezimmer. Eine so geringe Größe spart viel Platz im Badezimmer, wodurch es möglich ist, es auch in kleinsten Räumen zu installieren. Das einzig Negative ist die Unfähigkeit, sich vollständig zu entspannen.

In einer solchen Dusche kann man sich nur im Stehen aufhalten. Sitzen oder Liegen kommt nicht in Frage. Zusätzliche Funktionen sind in der Regel nicht enthalten. Es ist jedoch sofort erwähnenswert, dass diese Größe nur für mittelgroße Personen geeignet ist. Zum Beispiel werden sich große und massige Männer darin unwohl fühlen. Daher müssen Sie vor dem Kauf hineingehen und die Situation beurteilen. Eine solche Aktion hilft, bei der Auswahl keinen Fehler zu machen.

Das minimale Breitenmaß der Standardmodelle beträgt 0,8 m. Sie sind bei den Anwendern sehr beliebt.Dies liegt daran, dass die meisten Zimmer, die für das Badezimmer reserviert sind, klein sind. Diese Option spart viel Platz und ermöglicht es Ihnen, zusätzliche Geräte oder Möbel im Badezimmer zu installieren. Die Kosten für eine solche Duschkabine sind gering und der Durchschnittsbürger kann sie sich leisten. Die Funktionen, die in der Kabine untergebracht werden können, schaffen die perfekte Atmosphäre zum Duschen.

Die maximale Breite der Duschkabinen beträgt bis zu 1,8 m. Dies ist die bequemste Option, die es ermöglicht, zwei Personen gleichzeitig darin unterzubringen. Dieses Modell wird normalerweise in großen Räumen verwendet, die mit der Toilette verbunden sind. Aufgrund ihrer Größe kann die Duschkabine eine Reihe zusätzlicher Funktionen wie Hydromassage, Aromatherapie, Radio, Telefon und mehr beinhalten. Die Kosten für dieses Design sind viel höher als die vorherigen. Aber es rechtfertigt die Investition.

Es gibt auch Modelle von Duschkabinen, die zusammen mit der Badewanne hergestellt werden. Sie werden auch kombiniert genannt. Entlang des Umfangs des Bades befinden sich Wände, und die Oberseite kann entweder offen oder geschlossen sein. Im Gegensatz zu den üblichen Duschkabinen ist dieses Design ziemlich groß und eignet sich daher nur für einen großen Raum. Dem Benutzer wird die Möglichkeit gegeben, nicht nur im Stehen zu duschen, sondern auch in liegender Position zu entspannen. Dieses Design hat seine Vor- und Nachteile.

Vorteile:

• Sie können sowohl duschen als auch baden. Perfekt für Liebhaber von warmem Wasser.
• Geräumige Dusche. Dies liegt an der relativ großen Größe des Bades.
• Auf die zuverlässigste Weise hergestellt.Hohe Seitenwände sorgen für Sicherheit und regulieren auch den Wasserstand in der Pfanne.

Minuspunkte:

• Beim Verlassen einer solchen Duschkabine muss man über ein großes Tablett steigen, was nicht für alle Menschen bequem ist.
• Preis. Der Preis dieser Option ist im Vergleich zu einer herkömmlichen Duschkabine, selbst der größten Größe, ziemlich hoch.
• Die Struktur ist ziemlich hoch und kann 2,5 m erreichen.

Es versteht sich, dass die Verwendung um so bequemer ist, je breiter die Duschkabine ist. Im Inneren sollte genug Platz für Bewegung beim Duschen sein.

Auch die Höhe der Duschabtrennung ist ein wichtiger Faktor bei der Auswahl. Die kleinste Körpergröße beträgt 1,98 m. Das ist bequem, aber nicht jedermanns Sache. Die höchste Kabine gilt als 2,3 m. Die komfortable Vorhanghöhe beträgt 2 Meter.

Zu beachten ist, dass die Höhe individuell gewählt wird. In diesem Fall muss beim Kauf das Wachstum jedes Familienmitglieds berücksichtigt werden. Es ist wünschenswert, dass es eine "Reserve" gibt. Daher wird empfohlen, sofort die größte Dusche zu nehmen. In der Regel können Sie an den Decken im Badezimmer ein solches Design installieren.

Wenn die Größe der Duschkabine richtig gewählt ist, ist die Installation für den Benutzer kein Problem. Die Hauptsache ist, den Markt der vorgestellten Modelle zu navigieren. Am beliebtesten und gefragtesten sind Seitenmodelle von Duschen. Dies liegt daran, dass ihre Wände eng an den Wänden des Badezimmers anliegen, was die bequemste und sicherste Option ist. Die Installation einer solchen Kabine ist auch recht einfach.

Auswahl einer Basis für eine Palette

Die Installation des Bodens der Duschabtrennung erfolgt:

• auf gemauertem Sockel;
• auf Kunststoffträgern;
• auf einem Metallrahmen.

Die Basis wird in Abhängigkeit von der Vollständigkeit des Modells selbst, von seinem Material und den damit verbundenen technologischen Eigenschaften ausgewählt.

Die richtige Anordnung des Fundaments ist der Schlüssel zum korrekten Betrieb des Abflusssystems: Das Abflussloch muss sich über dem Niveau der Kanalsystemleitung befinden. Nur unter dieser Bedingung verlässt das Abwasser ohne Verzögerung. Der Neigungswinkel des Bodens zum Einlass in den Abwasserkanal beträgt 3 Grad. Wenn die Palette nicht auf einen Sockel steigt oder der Eingang zum Abwasserkanal nicht fällt, kann nur eine Pumpe zum Pumpen von Wasser den Betrieb des Abflusssystems herstellen.

Viele tiefe Duschwannen in ihrem Kit werden mit einem Metallprofilrahmen verkauft. Wenn das Modell jedoch dünne Wände hat, ist es besser, es auf einem ebenen Boden ohne Fundament zu installieren. So werden Keramikböden montiert. Aber die Frage bleibt die richtige Organisation der Höhe des Ablauflochs. Das Loch muss höher sein als der Auslass, damit das Wasser in die Kanalisation gelangt. Der Boden sitzt mit Kleber oder Zementfliesenmischung auf dem Boden.

Böden aus Gusseisen und Stein sind auf dem Boden montiert. Ihre Höhe beeinträchtigt nicht den Abfluss von Flüssigkeit in den Abwasserkanal. Es gibt jedoch eine Schwierigkeit bei der Anordnung des Siphons. Es wird direkt auf der Bodenfläche montiert oder es wird eine flexible Einheit eingebaut, die in eine Wandnische ausgeführt wird.

Je nach Art der Stiftung ist der Algorithmus zur Ausführung von Arbeiten unterschiedlich.

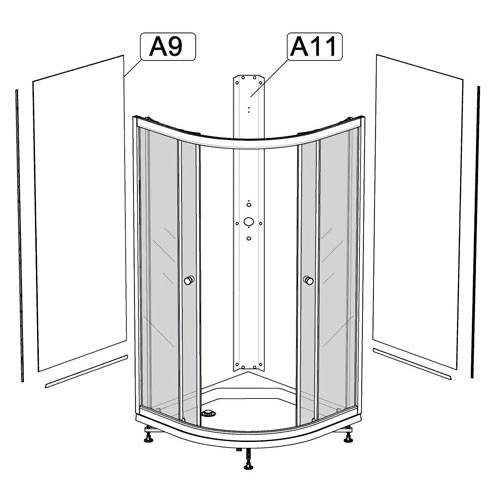

4. Montage der Rückwand

Allgemeiner Aufbau der Rückwandbaugruppe

Video, Montage der Heckscheiben und der Mittelwand von Triton-Duschkabinen

Zuerst

Video, Installation zusätzlicher Ausrüstung an einer Duschkabine Triton

Zweite

Drittens die B-Säule an die Heckscheibe schrauben.Bringen Sie auch die Montagehalterungen an der Rückseite des Racks an. Dichten Sie die Fugen mit neutralem Silikondichtstoff ab.

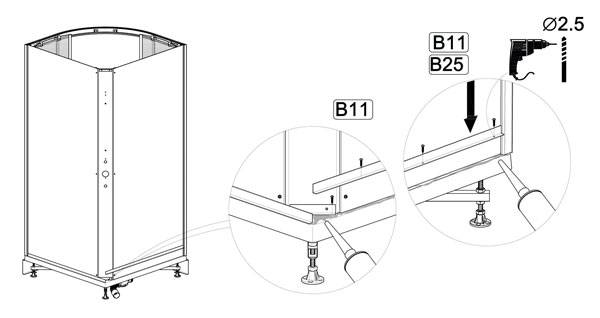

Viertens befestigen Sie die Heckscheiben mit einer Ecke an der Palette, nachdem Sie zuvor Löcher mit einem 2,5-mm-Bohrer gebohrt haben. Dichten Sie die Fugen mit Silikondichtmittel ab.

Möglichkeiten der Palettengestaltung

Es gibt zwei Arten – barrierefrei und erhöht. Die erste Option ist ideal für Familien mit Kindern und ältere Menschen. Da es völlig flach ist, ist das Ein- und Aussteigen aus der Dusche ein Kinderspiel. Damit der Boden auf dem gleichen Niveau bleibt, müssen Sie im Voraus über den Anschluss an die Kanalisation nachdenken. Wird dies vernachlässigt, muss der Boden zusätzlich gegossen werden.

barrierefreier Typ

Die Basis besteht aus Beton oder Ziegeln, die Kommunikation wird darüber verlaufen. Ein monolithisches Modell muss so gut wie möglich isoliert werden, und die Fugen sollten mit einer wasserabweisenden Lösung behandelt werden. Andernfalls besteht ein hohes Risiko, die Nachbarn zu überfluten.
