Anforderungen und Merkmale der Installation von Steckdosen und Schaltern in der Wohnung

Kinderzimmer

1. An der Tür

Am Eingang zum Raum wird traditionell ein Schalter platziert. Normalerweise wird der Kippschalter in einer Höhe von 75-90 cm über dem Boden installiert, damit sich jedes Familienmitglied wohlfühlt

Es ist auch wichtig zu sehen, ob der Schalter den Schrank schließt oder die Tür öffnet – platzieren Sie ihn auf der gleichen Seite wie der Griff.

Neben dem Schalter sollte auch eine Steckdose platziert werden.Es wird für einen Staubsauger, eine Heizung oder einen Luftbefeuchter benötigt. Empfohlene Platzierungsparameter: Höhe ca. 30 cm und Abstand von Türen 10 cm Wenn das Kind klein ist und zu laufen beginnt, stellen Sie Stöpsel bereit oder Abdeckungen für Steckdosen.

2. Am Bett

In der Nähe des Bettes benötigen Sie eine Steckdose für ein Nachtlicht, einen Musikanhänger für ein Kinderbett oder ein anderes Gerät (denselben Luftbefeuchter). Vergessen Sie den Schutz nicht, dieser Ort wird für das Kind am zugänglichsten, sobald es beginnt, alleine in der Krippe aufzustehen.

Für ein erwachsenes Kind sind auch Steckdosen vor dem Bett für den Fernseher praktisch. Manchmal können sie im Innenraum interessant sein, wenn der Fernseher noch nicht gekauft wurde.

3. Auf dem Desktop

Das Studentenzimmer sollte mit einem Schreibtisch ausgestattet sein - dort werden auch Steckdosen benötigt. Zumindest für eine Lampe und einen Computer. Wo man es hinstellen soll – über oder unter der Arbeitsplatte – ist ein strittiger Punkt. Manche finden es unpraktisch, ständig unter den Tisch zu kriechen, um das Gerät anzuschließen. Andere mögen das Aussehen der Drähte nicht. Wählen Sie, nachdem Sie die Vor- und Nachteile abgewogen haben.

Installation und Anschluss einer externen Steckdose ohne Erdung

Dieser Steckdosentyp wird installiert, wenn:

• Die Verkabelung im Haus wird über die Wände verlegt.
• Die Verkabelung im Haus ist intern, aber die Installation einer neuen Steckdose ist erforderlich, für die keine Lust besteht, die Wand zu durchbrechen und dann neu auszurichten. Es ist einfacher, das Kabel von der nächsten Steckdose oder von der Anschlussdose im Kabelkanal zu verlegen.
• Bei der Installation von Steckdosen in Wirtschaftsräumen.

Gebrauchsprozedur:

1. Um Zugang zu den Kontakten der Buchse zu erhalten, muss diese demontiert werden, indem die Schraube gelöst wird, mit der das Gehäuse an der Basis befestigt ist.
2. Die Steckdose hat zwei Kontakte, an die Phase und Neutralleiter angeschlossen werden müssen.Dazu sollten die abisolierten Enden der Drähte in spezielle Verbinder gebracht und mit Schrauben festgezogen werden. Die Polarität spielt in diesem Fall keine Rolle.
3. Als nächstes befestigen Sie die Basis der Steckdose an der Wand. Wenn die Wand nicht aus Beton ist, können Sie sie auf selbstschneidende Schrauben setzen. An einer Beton- oder Ziegelwand, nachdem zuvor die Befestigungspunkte markiert wurden, Löcher bohren und die Dübel einschlagen.
4. Bevor Sie das Buchsengehäuse auf dem Sockel montieren, schneiden Sie mit einem Konstruktionsmesser eine Öffnung, damit der Draht durch die vorhandenen Markierungen geführt werden kann.
5. Setzen Sie den vorbereiteten Körper auf den Deckel, ziehen Sie die Befestigungsschraube fest.

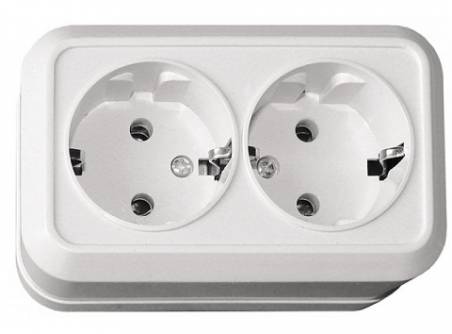

Außensteckdose ohne Erdung

Dieses Problem kann später zu einer Fehlfunktion der Verkabelung führen, und Brände aufgrund einer überhitzten Verkabelung sind keine Seltenheit.

Schematische Darstellung eines Schalters und einer Steckdose durch eine Anschlussdose.

Zuvor wurden die Elemente des Stromnetzes nach den Regeln der sowjetischen Norm montiert. Noch ein Zweidraht Kabel wird von der Anschlussdose verlegt zum Auslauf. In einem Haus oder einer Wohnung werden normalerweise Einzel- oder Doppelsteckdosen unter versteckten elektrischen Leitungen unter einem Zwei-Stecker-Stecker platziert.
Schema zum Anschluss einer Steckdose an ein elektrisches System Da die aktuellen Normen die relative Position von Neutral- und Phasenleiter nicht regeln, können Sie sie in beliebiger Reihenfolge anschließen. Das Schema zum Anschließen eines solchen Geräts an ein gemeinsames Netzwerk ist äußerst einfach und Sie können es selbst handhaben.
Darüber hinaus können Geräte andere Zusätze haben. Das Schaltgerät darf nur bei Phasenunterbrechung arbeiten.
Die Kabel zur Steckdose werden wie beim Schalter über Schraubkontakte angeschlossen.Wir arbeiten mit Armaturen Ersetzen einer verbrannten Steckdose In diesem Fall ist es am besten, eine Deckensteckdose in einer alten Steckdosenbox zu installieren, zumal die Steckdosenblöcke nicht separat erhältlich sind und die alte Steckdosenbox von Zeit zu Zeit geführt haben kann.
Letztere sind jedoch nicht so beliebt wie die ersten beiden Optionen.
Wenn Schaumkunststoff oder ein anderes schmelzbares brennbares Material als schalldämmendes Material der Trennwand verwendet wird, sollte die Dicke des Verdrahtungsabschnitts um das Eineinhalbfache erhöht werden.
In den alten gibt es nur zwei - Phase und Null.
Elektrische Verkabelung für Steckdosen

Empfohlen: So reparieren Sie ein elektrisches Kabel

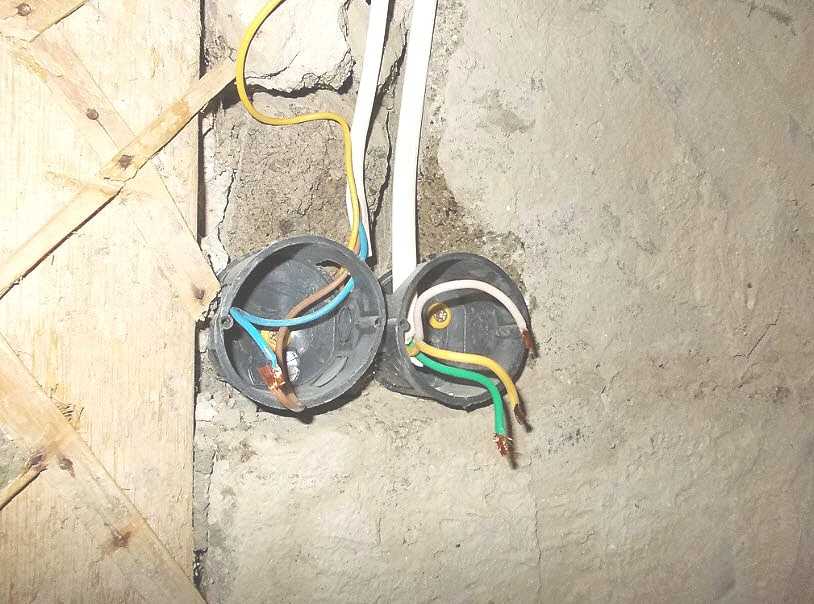

Nuancen der Installation in Ziegel- und Betonwänden

Das Hauptmerkmal ist, dass zum Verlegen versteckter Kabel ein Wandblitz erforderlich ist. Ein in einem Wellschlauch verlegtes Elektrokabel wird in Blitze verlegt und anschließend mit einem Gipsmörtel befestigt.

Wenn die Steckdose zum ersten Mal im Innenbereich installiert wird, sollte ein Loch dafür vorbereitet werden. Dazu wird ein Perforator verwendet. Dann werden Montagedosen in die fertigen Löcher eingesetzt - Drähte werden hineingesteckt.

Zur Befestigung der Box wird dieselbe Gipslösung verwendet. Danach müssen Sie eine kurze Pause machen, damit die Lösung Zeit zum Trocknen hat.

Installation einer Steckdose in einer Gipskartonwand

Installation einer Steckdose in einer Gipskartonwand

Aufgrund der großen Beliebtheit des Trockenbaus haben die Hersteller dieses Materials für alle Nuancen gesorgt. In dem Geschäft, in dem die Trockenbauwand selbst gekauft wurde, müssen die für die bequeme Montage der Steckdosen erforderlichen Komponenten verkauft werden.

Auch Montagedosen müssen speziell für dieses Material ausgelegt sein. Solche Boxen sind an Rillen mit speziellen Klemmschrauben zu erkennen.

Installation einer Steckdose in einer Gipskartonwand

Schritt 1. Die Vorbereitung erfolgt auf die gleiche Weise wie in der vorherigen Version, jedoch ohne Blitzwände - es reicht aus, den Draht zu verlegen und zu befestigen.

Schritt 2. Dann wird ein Loch für die Montagebox gemacht. Es ist ratsam, dies mit einer herkömmlichen Bohrmaschine mit einer speziellen Düse für den Trockenbau zu tun.

Schritt 3. Das Blatt wird installiert, das Kabel wird durch das Loch entfernt und in die Box gelegt.

Schritt 4. Die Box wird an der Wand installiert und mit Schrauben so fest wie möglich befestigt. Es müssen nur noch die Drähte an die Steckdose angeschlossen und in der Montagebox installiert werden.

Anschlussbuchsen (Übersichtsschema)

Der Schaltplan für Haushaltssteckdosen ist recht einfach. Unten ist ein typischer Schaltplan für zwei Ausgänge:

Das Stromkabel von der Schalttafel (RSH) tritt in die Anschlussdose ein. Separate Kabel verlaufen von der Anschlussdose zu jeder Steckdose.

Mit der Verteilerbox (Lötbox) können Sie eine Leitung in mehrere aufteilen. Wird an einer Leitung nur eine Steckdose installiert, ist eine Abzweigdose nicht erforderlich. Auf dem Diagramm sehen wir die Bezeichnungen - C1, C2, C3, das sind die Anschlüsse der entsprechenden Kabeladern: Phase, Null und Masse.

Beim Anschluss von Steckdosen werden die Kabeladern streng nach Farbe verbunden (im Gegensatz zu Schaltern), wie auf dem Foto unten gezeigt. In diesem Fall werden Steckdosen mit Erdung angeschlossen, daher wird ein dreiadriges Kabel verwendet:

Foto von Verbindungskabeln in einer Anschlussdose

Somit können Sie nicht nur zwei, sondern auch drei oder mehr Steckdosen anschließen.Die Hauptsache ist, das Kabel für die Last zu berechnen, um Schäden an der Verkabelung durch Erwärmung zu vermeiden.

Schlafzimmer

1. Neben dem Bett

Ein moderner Mensch braucht eine Steckdose in Bettnähe. Ein Telefon aufladen, ein E-Book, am Laptop arbeiten - ohne Steckdose in der Nähe wird es unpraktisch. Ein Block mit mehreren Steckdosen an den Seiten des Bettes erspart Ihnen diese Unannehmlichkeiten.

2. In der Nähe von Funktionsbereichen

Weitere Optionen hängen von den Möbeln und Bereichen ab, die im Schlafzimmer zur Verfügung gestellt werden. Wenn es sich um einen Desktop handelt, gelten die gleichen Regeln wie für das Wohnzimmer und das Kinderzimmer. Wenn Sie einen Fernseher aufhängen möchten, beachten Sie auch die oben aufgeführten Empfehlungen.

Design: Olga Shipkova

3. An der Tür

Hier müssen Sie den Schalter platzieren - die durchschnittliche Höhe ist die gleiche wie in anderen Räumen. Je nach Beleuchtungsplan des Raums können mehrere Schalter vorhanden sein: Spots, Stehlampen, Wandlampen. Außerdem ist es nicht überflüssig, eine Steckdose für einen Staubsauger vorzusehen.

Die Küche

1. Für Haushaltsgeräte und Innenbeleuchtung

Vor der Installation der Küche ist es wichtig, den Standort der Geräte und deren Menge zu planen, um die erforderlichen Steckdosen bereitzustellen. Standardartikel: Herd oder Kochfeld und Backofen, Kühlschrank, Dunstabzugshaube

Optional: Mikrowelle, Geschirrspüler, Wasserkocher, Kaffeemaschine, Toaster, Multikocher, eingebaute Beleuchtung.

Bei reparieren kannst du nicht wissen Sie sicher, ob Sie in ein paar Jahren einen Toaster haben werden oder nicht, also ist es besser, im Voraus etwas mehr Steckdosen zu machen. Gleichzeitig sollte berücksichtigt werden, dass nicht jedes Mal kleine Haushaltsgeräte verwendet und gleichzeitig an das Netzwerk angeschlossen werden. Dadurch ergeben sich nur im Bereich des Küchensets ca. 7-8 Steckdosen.Fügen Sie ein paar weitere Teile in der Nähe des Esstisches hinzu, falls Sie Ihr Telefon zum Aufladen anschließen müssen oder dort eine Tischlampe aufstellen möchten.

Die empfohlene Installationshöhe von Steckdosen für Einbaugeräte: 30-60 cm Einige platzieren sie im Keller von Möbeln - in einer Höhe von 5 cm über dem Boden. Steckdosen dürfen sich nicht direkt hinter eingebauten Elektrogeräten befinden. Steckdose zum Zeichnen ist es besser, weiter zu machen Höhe 50-60 mm von der Oberkante des Küchenschranks. Es darf nicht durch einen Lüftungskanal blockiert werden.

Platzieren Sie Steckdosen über der Arbeitsplatte in einer Höhe von 10-30 cm von der Arbeitsfläche.

2. Für zusätzliche Ausrüstung

Manchmal werden auch Steckdosen in der Küche für einen Staubsauger benötigt. In diesem Fall sollten sie in einer Höhe von 30-40 cm über dem Boden platziert werden.

Der gemeinsame Küchenschalter wird manchmal in den Flur gebracht, platzieren Sie ihn bei einer Körpergröße von 75-90 cm und mehr 10-15 cm Abstand zur Tür.

Design: AnARCHI

Unterkunft Steckdosen für Fernseher hängt davon ab, wo Sie es platzieren und von der Bildschirmgröße. Es ist besser, sie hinter dem Bildschirm zu verstecken, aber den Zugang zu den Netzsteckern zu ermöglichen. Sie benötigen 2 Standard-Steckdosen: eine TV- und eine Internetsteckdose - z Moderne Smart-TVs sind ein Muss.

Anschlussdiagramme zum Selbermachen

Steckdose

Kann in zwei Versionen durchgeführt werden

1. Wird eine ausgefallene Steckdose einfach gegen eine neue ausgetauscht, wird diese zunächst demontiert und dann ein neues Gerät in die vorhandene Steckdose eingebaut.
2. Von Grund auf neu montiert, wo es nie war.

Verbindung

1. Ein Ort wird ausgewählt. In der Wohnung können Sie nach eigenem Ermessen handeln (obwohl es nicht empfohlen wird, sie unter 30 cm über dem Boden zu installieren), in Institutionen und Unternehmen muss man sich an GOST und PUE orientieren.In Gastronomiebetrieben sollten sich Steckdosen beispielsweise in einer Höhe von mindestens 130 cm über dem Boden befinden.
2. Bei einer Außensteckdose wird eine Isolierplatte aus Styropor, Genitax oder anderen nicht brennbaren und wärmedämmenden Materialien an der Wand montiert. Ohne diese ist der Betrieb des Gerätes an Holzwänden oder an solchen, die mit brennbarem Material verkleidet sind, strengstens untersagt!
3. Für die Innenseite wird eine Aussparung für das Landungsnest gemacht. Das Volumen von der Wand wird mit einem Perforator ausgewählt. Eine weitere Möglichkeit ist die Verwendung einer Bohrmaschine mit Bohrer, Hammer und Meißel. Zuerst wird eine durchgehende Reihe von Löchern entlang der Nestkontur gebohrt, dann werden die Brücken zwischen ihnen und der mittlere Teil der zukünftigen Aussparung vorsichtig mit einem Meißel ausgeschlagen. Wenn die Wand gefliest ist, müssen Sie eine Diamantkrone oder einen Diamantschneider verwenden, um ein Loch mit dem gewünschten Durchmesser darin zu schneiden.
4. Die Rille für das elektrische Kabel ist zerbrochen.
5. In das vorbereitete Landungsnest wird eine Steckdosenbox eingebaut. Dies geschieht mit Dübeln, Schrauben oder auf andere Weise. Es ist möglich, es auf einem Zement- oder Gipsmörtel zu montieren. Wenn die Steckdose in einer Wand installiert wird, die mit Trockenbau, Spanplatten oder Sperrholz verkleidet ist, werden Klemmschrauben verwendet (wie installiert man eine Steckdose in Trockenbau?).
6. Der Draht wird verlegt. An einem Ende ist es an der Steckdose befestigt, am anderen - an der Schalttafel oder dem Kasten. Im Extremfall kann es mit einem Segment eines bereits angeschlossenen Kabels gespleißt werden.
7. Beim Anschließen der Drähte müssen Sie sicherstellen, dass die Phase an einen Kontakt (normalerweise links), Null - am zweiten (normalerweise - rechts) und die Erdung (falls vorhanden) an den zentralen Anschluss angelegt wird .
8. Der Steckdosenmechanismus ist in der Steckdosenbox befestigt.
9. Nach Überprüfung des korrekten Anschlusses wird die obere Zierblende montiert.

Rat
Bei der Installation von Computersteckdosen werden Twisted Pairs vor der Installation nicht abisoliert. Sie stehen immer unter einer geringen Spannung, ihr vorzeitiges Abisolieren kann die Geräte beschädigen.

Mehrere Geräte

Geräte, die miteinander verbunden sind, müssen streng parallel sein.
Rat
In einer Gruppe von Steckdosen muss die Erdung von einem gemeinsamen Punkt zu jedem Gerät separat durchgeführt werden. Dies ist notwendig, damit beim Durchbrennen des Kabels an einer Steckdose alle anderen nicht ohne Erdung bleiben.

wichtig bis wichtig

Die vorgefertigte Art von Doppelsteckdosen ist etwas schwieriger zu installieren.

Wenn Schaumkunststoff oder ein anderes schmelzbares brennbares Material als schalldämmendes Material der Trennwand verwendet wird, sollte die Dicke des Verdrahtungsabschnitts um das Eineinhalbfache erhöht werden. Die Hauptsache ist, zu versuchen, dieses sehr einfache Schema zu verstehen.

Zur Befestigung benötigen Sie eine spezielle Box, um das Gerät darin zu installieren.

Nach dem Servieren müssen die Kontakte isoliert werden, indem sie mit einem speziellen PVC-Band umwickelt werden. Wenn sich die Leuchte, die den Schalter einschaltet, in der Nähe des Installationsorts des Schalters befindet, können Sie den Neutral- und Schutzausgang der Steckdose direkt an die Leuchte anschließen. Dann werden eineinhalb cm von der Isolierung befreit. Einige Tipps Wichtige Nuancen Bei der Installation von Steckdosen und Schaltern sollten Sie einige Installationsregeln beachten.

Konstruktionsmerkmale des Geräts

Vorbereitete Steckdosen und herausgeführte Kabel Merkmale der Installation einer Steckdose in einer Mauer Mauerwerk hat seine eigenen Eigenschaften.Dazu gibt es eine Reihe von Anforderungen, die die wichtigsten Punkte enthalten, die bei der Installation berücksichtigt werden müssen.

Das Wichtigste ist, dass sie sich nicht gegenseitig stören. Sie reicht von 15 bis 20 cm.Nach dem Erstarren des Lötmittels wird Silikon in die Fassung der Kappe gedrückt. Davon hängt letztlich die Komplexität der Arbeit ab.

Sicherheitsregeln und Anschluss von Leitern, Auswahl des Kabelquerschnitts

Sie kommen normalerweise in Sätzen von Kreisen mit unterschiedlichen Durchmessern. Sie müssen es in dieser Reihenfolge tun. Mit einem Messer muss die Isolierung von jedem Ende des Kabels gleichmäßig um 3 - 4 cm entfernt werden.Überkopfsteckdosen und Merkmale ihrer Installation Wenn eine Steckdose benötigt wird, aber keine Möglichkeit besteht, sie in einer Wand zu ertränken, werden Überkopfstrukturen verwendet.

Bei der Innenverlegung ist es wichtig, das Kabel in einer Wellung zu führen, damit es keinen dynamischen Änderungen im Gebäude ausgesetzt ist, wenn das Gebäude durchhängt oder geführt wird. Die Haltbarkeit der Struktur hängt von der Qualität der Materialien ab, und wie einfach es sein wird, alles zusammenzubauen, hängt von den Werkzeugen ab.

Die Mindesthöhe beträgt stillschweigend 25 cm; bei einem niedrigeren Wert steigt die Unfallwahrscheinlichkeit bei der Nassreinigung stark an. Ohne Wellen kann der Kern brechen, wenn er die Wand führt, was zu einem Kurzschluss und einem funktionsunfähigen Zustand der Steckdose und der Schalter führt.
So schließen Sie Steckdosen an. Schaltplan für drei oder mehr Steckdosen.

Austausch- und Installationsprozess

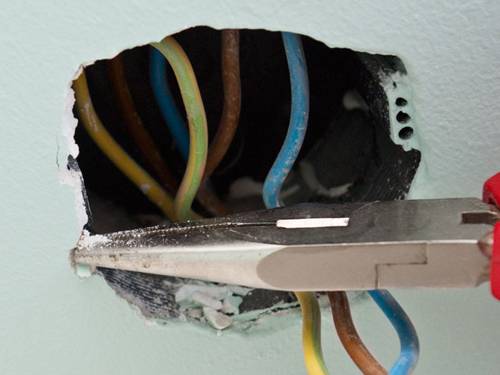

Der erste Schritt besteht darin, die Stromversorgung der Steckdose auszuschalten, indem die Sicherung ausgeschaltet wird, die sich normalerweise am Eingang in der Abschirmung befindet. Danach wird die Zierverkleidung demontiert (bei einer Außenvariante die gesamte Karosserie), wozu die sie haltenden Schrauben herausgeschraubt werden.

Nächster Schritt: Trennen Sie die Stromkabel.Sie erfolgt je nach Art der Schaftbefestigung auf unterschiedliche Weise:

• Extern - Schrauben Sie die Befestigungselemente ab und demontieren Sie sie;
• Intern - Lösen Sie die Schrauben des Kompensators oder der Befestigung an der Steckdose und ziehen Sie das Produkt heraus.

Der Einbau der Innensteckdose erfolgt identisch in umgekehrter Reihenfolge, wodurch eine zuverlässige Verbindung gewährleistet ist. Nach der Installation muss das Endergebnis auf Dichtheit und das Vorhandensein von Lücken überprüft werden.

Kurz zu den Arten von Einbausteckdosen

Die technischen Parameter der Steckdose müssen den Anforderungen des angeschlossenen Verbrauchers vollständig entsprechen. Sie müssen sich die Leistung der Geräte ansehen, die damit betrieben werden. Auf dem Gehäuse der Steckdosen und in deren Anleitungen die maximal zulässige Stromstärke in Ampere. Die Leistung der angeschlossenen elektrischen Geräte wird in kW gemessen. Diese Werte können Sie anhand der Tabelle vergleichen.

Tabelle 1. Verhältnisse der Leistung von Steckdosen zu den Parametern des Verbrauchers und dem erforderlichen Verdrahtungsabschnitt.

Steckdosenstrom A	Verbraucherleistung kW	Leiterquerschnitt mm2
		Aluminium	Kupfer
6	1.3	2.5	1
10	2.2	2.5	1.5
16	3.5	2.5	1.5
32	7	10	6

Alle Unterputzdosen, die für die Installation in einer Wohnung oder einem Privathaus benötigt werden, lassen sich in 3 Gruppen einteilen:

• gewöhnliche;
• wasserdicht;
• Energie.

Herkömmliche Steckdosen werden zur Stromversorgung der allermeisten Elektrogeräte verwendet. Sie können ein Handyladegerät, einen Computer, einen Router, einen Haartrockner, einen Kühlschrank, eine Mikrowelle usw. daran anschließen.

Normale Steckdose

Wasserdichte Steckdosen werden zur Installation in Feuchträumen verwendet, meist in Badezimmern. Sie unterscheiden sich von den üblichen durch das Vorhandensein einer Kappe, die die Buchse zum Anschließen des Steckers verschließt. Es bietet Spritzschutz.Eine solche Steckdose wird benötigt, wenn die Installation in unmittelbarer Nähe eines Waschbeckens, einer Dusche oder einer Badewanne erfolgt. Dazu werden Geräte mit der Schutzklasse IP44 und höher ausgewählt. Dies verringert die Wahrscheinlichkeit eines Stromschlags auch im Falle einer Überschwemmung, die von Wasserlecks entlang der Wände begleitet wird. Wenn die Installation in einem großen privaten Badezimmer durchgeführt wird Häuser weit entfernt von Wasserquellen, dann kommst du mit einer normalen Steckdose aus.

Wasserdichte Steckdose im Badezimmer

Preise für wasserdichte Steckdosen

Wasserdichte Steckdose

In Häusern und Wohnungen verwendete Steckdosen haben in der Regel den gleichen Steckerstandard, haben aber eine höhere Leistung. Ihr Indikator für diesen Parameter ist 32A und höher. Sie dienen zum Anschluss von Geräten mit hohem Stromverbrauch. Zunächst einmal ist dies ein Elektroherd, elektrischer Ofen, Klimaanlage, Kamin oder Boiler. Manchmal haben Steckdosen eine Dreifachsteckdose. Ihre Wahl hängt ausschließlich von dem Stecker ab, mit dem das Gerät ausgestattet ist.

Steckdose

Arten von Steckdosen

Vor der Installation von Steckdosen ist es wichtig, den Typ auszuwählen, den Sie benötigen. Es gibt auch versteckte oder an der Wand montierte Optionen.

Basierend auf den Standards verschiedener Länder werden sie unterteilt in:

1. Sowjetisch. Der Nachteil ist ein schlechter Kontakt aufgrund einer lockeren Gabelpassung. Sie werden massiv durch andere Arten ersetzt;
2. Euronorm. Sie können sie an der tiefen Landungsbrücke unterscheiden. Ein nahezu perfektes Outlet. Einziges Manko: Der Stecker sitzt zu fest;
3. Amerikanisch. Mit rechteckigen Schlitzen. Wird in unseren Ländern nicht verwendet.

Alle Steckdosen sind konstruktionsbedingt in verschiedene Typen unterteilt:

1. Stecker geschlossen und versenkt.Installiert in Boxen mit versteckter Verkabelung, eingetaucht in die Wand. In einem Fall gibt es doppelte Optionen;
2. Plug-in geschlossen und nicht versenkt. Schutzgehäuse - von allen Seiten;
3. offene Steckdosen. Es ist am einfachsten, sie mit Ihren eigenen Händen zu installieren, da Sie keine Box in der Wand und kein Loch dafür benötigen.
4. Separat können Sie einen Block mit Steckdosen und Schaltern erwerben.

Es gibt auch Antennensteckdosen mit einem Anschluss für ein Antennenkabel, Telefonsteckdosen für Ihren eigenen Anschluss und ähnliche Computersteckdosen. Es gibt auch Stromanschlüsse zum Anschließen verschiedener Geräte an ein dreiphasiges oder einphasiges Netz.

Arten von Steckdosenstörungen

Leider hält nichts ewig. Auch elektrische Weichen fallen unter diese Formulierung.

Die häufigste Situation, die zu einem Austausch führt, ist ein Kontaktfehler an der Verbindungsstelle als Folge einer Verformung der inneren Struktur. Dies liegt an der natürlichen Abnutzung der Geräte, deren Dauer ausschließlich von der Qualität des Gerätes abhängt. Auch mechanische Einwirkungen sind häufig die Ursache: Viele halten die Anschlussdose beim Trennen des Steckers nicht mit den Händen, was zum Lockern und schließlich zum Herausreißen des gesamten Aufbaus führt.

Die beschriebenen Situationen sind die Hauptprobleme, wenn die Steckdose bricht. Die unten aufgeführten Informationen ermöglichen es Ihnen, nicht nur die Installation, sondern auch den Austausch kompetent und professionell durchzuführen.

Einbau und Anschluss einer Außensteckdose mit Erdung

Anhand des Aussehens der Steckdose können Sie feststellen, ob sie geerdet ist oder nicht. Durch das Vorhandensein von hervorstehenden Metallkontakten in der Buchse auf beiden Seiten können Sie sie an eine dreiadrige Verkabelung mit Erdung anschließen.

Gebrauchsprozedur:

1. Isolieren Sie die Enden der Drähte der elektrischen Hausinstallation am Installationsort der Steckdose ab.
2. Demontieren Sie nach dem Lösen der Befestigungsschraube die Buchse.
3. Der Buchsenklemmenblock enthält drei Stifte. Schließen Sie die Phasen- und Neutralleiter an den seitlichen Kontakten an, die Polarität spielt keine Rolle, und den Erdungsleiter (gelb-grün) an den mittleren Kontakt.
4. Befestigen Sie nach dem Festziehen der Kontakte die angeschlossene Klemmleiste mit selbstschneidenden Schrauben oder Dübeln (an einer Betonwand) an der Wand.
5. Schneiden Sie mit einem Messer oder Drahtschneider an der markierten Stelle eine Öffnung in das Gehäuse für den Drahtdurchgang. Installieren Sie das Buchsengehäuse auf dem Klemmenblock, ziehen Sie die Schraube fest.

Geerdete Außensteckdose

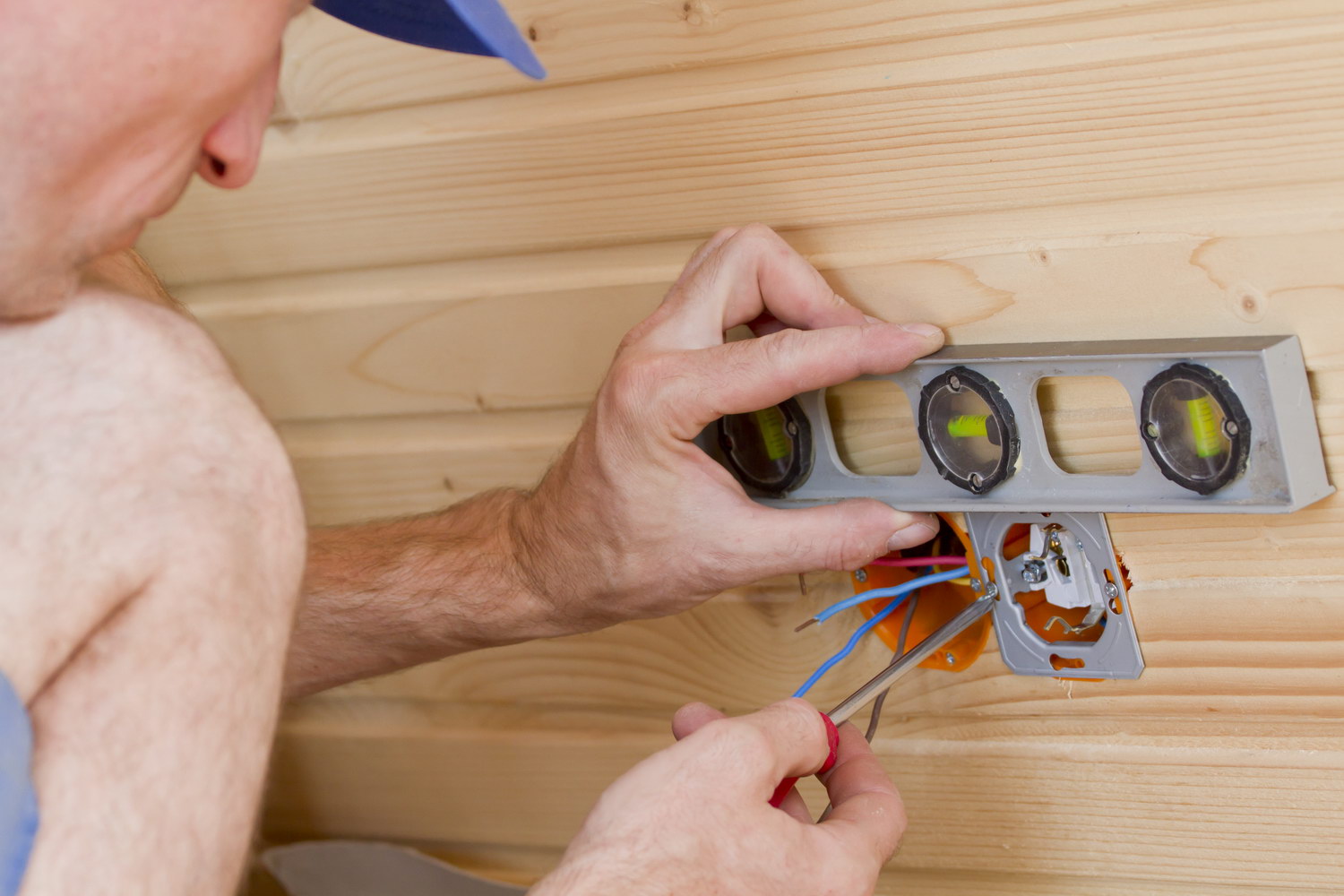

Einbau des Buchsenblocks

Interne Steckdosen sind einfach und doppelt. Wenn Sie jedoch eine interne Steckdose für drei oder mehr Steckdosen an einer Stelle platzieren müssen, müssen Sie einen Steckdosenblock verwenden.

Der Steckdosenblock ist eine spezielle Einzelsteckdose, die mit einem gemeinsamen Rahmen zu einer einzigen Struktur kombiniert werden.

Unter jeder Steckdose des Blocks ist eine separate Steckdosenbox installiert. Das Netzkabel wird nur an eine Buchse im Block angeschlossen, der Rest wird über Jumper mit Strom versorgt.

Anschlussplan des Buchsenblocks

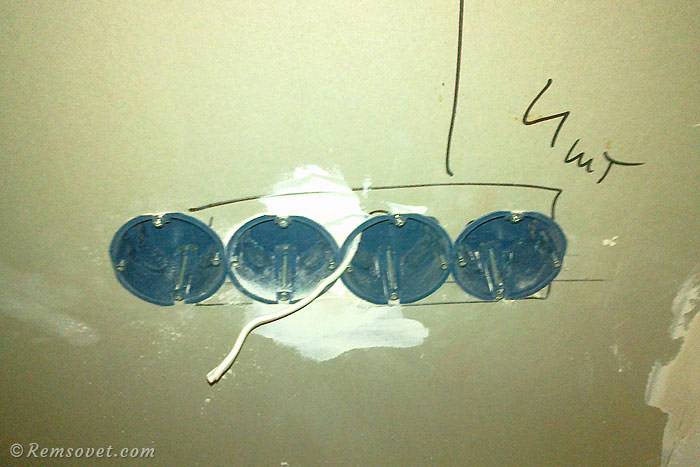

Unten ist ein Foto Steckdosen im Trockenbau zum Einbau Buchsenblock. In benachbarten Buchsen werden benachbarte Stecker zur Kabelführung entfernt:

Das Foto unten zeigt ein Beispiel einer Sedna-Buchse für einen Buchsenblock:

Und so sieht der Rahmen für den Steckdosenblock für vier Steckdosen aus:

Wie oben erwähnt, werden Jumper von Kabeladern verwendet, um die Buchsen im Block zu verbinden:

Jumper - Phase, Null und Masse zum Anschließen von Buchsen im Block

Anschlusspunkte der Kabeladern in der Steckdose:

Ein Beispiel für den Anschluss von Buchsen im Block.Das Netzkabel geht an die erste Steckdose und die 2., 3. und 4. sind durch Jumper verbunden:

Alle Steckdosen installiert und angeschlossen:

Die Montage der vorderen Steckdosenleisten und des Rahmens ist abgeschlossen:

Wichtige Nuancen

Bei der Installation von Steckdosen und Schaltern sollten Sie einige Installationsregeln beachten. Nur ihre Beachtung gewährleistet die Sicherheit und eine qualitativ hochwertige Installation. Vor Beginn der Arbeiten muss der Strom im gesamten Gebäude oder der gesamten Wohnung abgeschaltet werden. Das heißt, nachdem das Licht ausgeschaltet wurde, werden alle Vorgänge ausgeführt, z. B. Blitze ausschlagen, Löcher und Löcher bohren, Kabel verlegen und an die Steckdose anschließen. Erst dann kommt der Strom um die Funktionalität zu überprüfen Systeme.

Jeder Draht wird vor dem Anschluss durch eine Phasenanzeige überprüft. Ausführung von Installationsarbeiten, müssen Sie daran denken, dass Spannung jederzeit auftreten kann, also eine vorzeitige Überprüfung des Kabels für Spannung sehr wichtig

Es ist auch wichtig, blanke Drähte während der Installation nicht zu berühren.

Bei einem plötzlichen Stromschlag ist zu bedenken, dass die Sicherheit in erster Linie von der Schnelligkeit und Reaktion des Arbeiters abhängt. In diesem Fall kann eine Person solche Blutergüsse bekommen:

• in 0,2 Sekunden (durchschnittliche Reaktionsgeschwindigkeit) - verursacht Unbehagen;
• in 1 Sekunde - Zittern, Schmerzen und Schüttelfrost, die sich ohne rechtzeitige medizinische Versorgung verstärken können, ein Krankenhausaufenthalt ist erforderlich;
• in 10 Sekunden - Vorhofflimmern des Herzmuskels, Ohnmacht (ohne Krankenhausaufenthalt endet meistens mit dem Tod).

Die Nuancen der Installation einer Multibox auf einem Sockel

Was tun, wenn im Haus bereits eine Qualitätsreparatur durchgeführt wurde, aber noch ein Punkt erforderlich ist? zum Anschluss von Elektrohaushalt Haushaltsgeräte?

In diesem Fall ist es überhaupt nicht erforderlich, neue Tapeten abzureißen und die Wand zu entfernen, Sie können direkt an der Fußleiste eine Steckdose herstellen.

Multiboxen passen auf alle Arten von Standard-Einzelsteckdosen. Sie können nicht nur Elektro-, sondern auch Telefonsteckdosen sowie Internetkabelanschlüsse aufnehmen.

Allerdings ist zu beachten, dass diese Methode nur bei klappbaren Kunststoff-Sockelleisten mit Kabelkanal anwendbar ist. Vor der Installation der Steckdose muss das Kabel in der Sockelleiste verlegt werden.

Entfernen Sie dazu die Abdeckung von dem Teil, in dem sich die Steckdose befinden wird. Dieser Vorgang wird von einer Ecke oder vom nächsten Stecker aus durchgeführt. Hebeln Sie einfach die Abdeckung mit einem Schraubendreher auf und entfernen Sie sie vorsichtig.

Schneiden Sie die Fußleiste so zu, dass ein Spalt entsteht, dessen Breite den Abmessungen der Kunststoffverkleidung entspricht. Setzen Sie die Multibox ein, führen Sie den Draht durch das Loch in ihrem Körper und befestigen Sie die Steckdosenbox mit Dübeln.
