Do-it-yourself-Installation einer Satellitenschüssel: Detaillierte Anweisungen zur Installation und Konfiguration einer Satellitenschüssel

Komponenten einer Reihe von Geräten

Das Montagekit für diese Art von Fernseher umfasst die folgenden sechs Teile:

Satellitenschüssel

Dieses Gerät besteht aus einer Antenne und einem Spiegel und empfängt ein Signal von einem Satelliten. Je nach Gelände und vorhandener Störung wird eine Diagonale ermittelt, die zwischen 60 cm und 1,20 m variiert.

Konverter

Das Gerät wandelt das empfangene Signal um und sendet es an den Tuner. Zum Anschluss mehrerer Tuner steht eine unterschiedliche Anzahl von Eingängen zur Verfügung.

DiSEq (Festplatte)

Das Produkt ist für die Befestigung mehrerer Konverter vorgesehen.

• Verbindungskabel
• Halterung zur Befestigung des Geräts an der Wand
• DVB-Empfänger

Der Empfänger muss richtig konfiguriert sein, damit er das Signal empfangen und senden kann. Für freie Kanäle eignen sich preiswerte Geräte. Zusätzliche Dienste erfordern einen Tuner mit speziellen Kartenempfängern.

Auswählen einer Kanalliste

Zunächst müssen Sie entscheiden, welche Sender Sie auf Ihrem Fernseher sehen möchten. Sie können die Listen der Kanäle, die auf Russisch und Ukrainisch ausgestrahlt werden, auf unserer Website auf der Seite "Liste der Kanäle ohne Abonnementgebühr" einsehen. Diese Seite listet nur Kanäle auf, die gemeinfrei senden oder mit Biss-Schlüsseln geöffnet werden, die von jedem modernen Empfänger unterstützt werden. Wenn Sie mit den oben genannten Listen von Kanälen ohne Abonnementgebühr nicht zufrieden sind, können Sie sich mit den Listen der kostenpflichtigen Kanäle der ukrainischen Anbieter XTRA TV oder Viasat vertraut machen, wo die Bedingungen für deren Anzeige verfügbar sind.

Wie funktioniert Satellitenfernsehen?

In Richtung Südosten, Süden und Südwesten über dem Äquator, an der gleichen Stelle relativ zur Erde, befinden sich Satelliten, die ein Signal von einem Rundfunkzentrum empfangen.

Das empfangene Signal senden die Satelliten zur Erde und decken große Flächen ab wie der Strahl eines elektrischen Suchscheinwerfers. In diesem Fall nimmt der Signalpegel selbst von der Mitte zu seinen Rändern hin ab.

Es ist zu beachten, dass das Signal keine natürlichen und künstlichen Hindernisse wie Mauern, Gebäude, Bäume usw. durchdringt.Dieser Faktor sollte bei der Auswahl eines Installationsortes für die Antenne berücksichtigt werden.

Das Satellitensignal wird über eine Antenne auf den Konvektor fokussiert. Nach der Primärverarbeitung wird es über ein Antennenkabel zum Empfänger übertragen. Der Receiver wandelt in einen Fernsehkanal mit anschließender Übertragung an den Fernseher um.

Installation einer Satellitenschüssel Telekarta

Das Internet ist voll von Anleitungen und Empfehlungen für die Installation von Satellitenschüsseln. Es gibt nur eine Regel: Die Antenne muss sicher auf einer festen Oberfläche befestigt werden. Deshalb machen wir uns keine Illusionen und greifen zum Perforator

Für die Montage an der Wand eines Plattenhauses habe ich Universaldübel ZUM 12x71 komplett mit selbstschneidenden Schrauben für sie mit einem Sechskantkopf (Bolzen) schlüsselfertig 13 75 mm lang verwendet.

Der Rohrabschnitt, an dem die Antenne befestigt wird, muss streng senkrecht sein. Daher ist es keine Sünde, bei der Montage der Halterung die „Ebene“ zu verwenden. Aber wenn es nicht da ist, dann reicht ein einfaches Lot mit einem Gewicht, es sei denn natürlich, es gibt keinen Wind.

Telekarta hat auf seiner Website die besten Anweisungen zum Installieren und Konfigurieren von Satellitenschüsseln veröffentlicht. Deshalb, für diejenigen, die nicht genug Bilder in meiner Geschichte haben, laden Sie die Anleitung hier herunter. Darin sehen wir uns an, wie man das Antennenkabel abschneidet und die F-Stecker an den Enden fixiert.

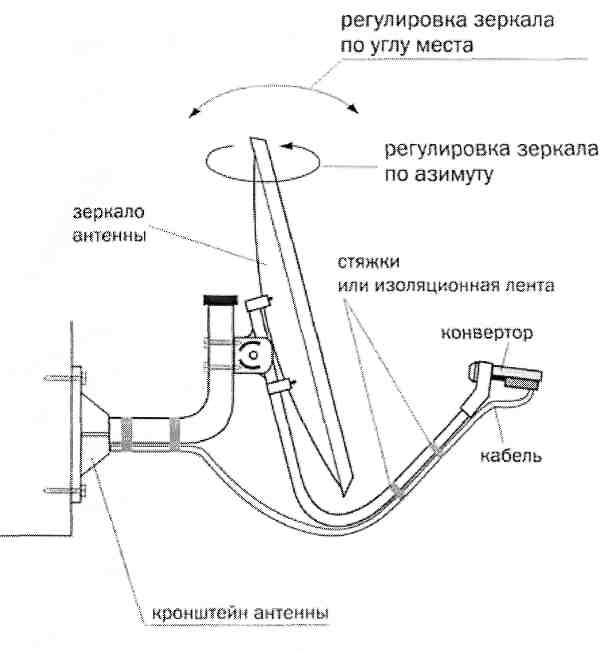

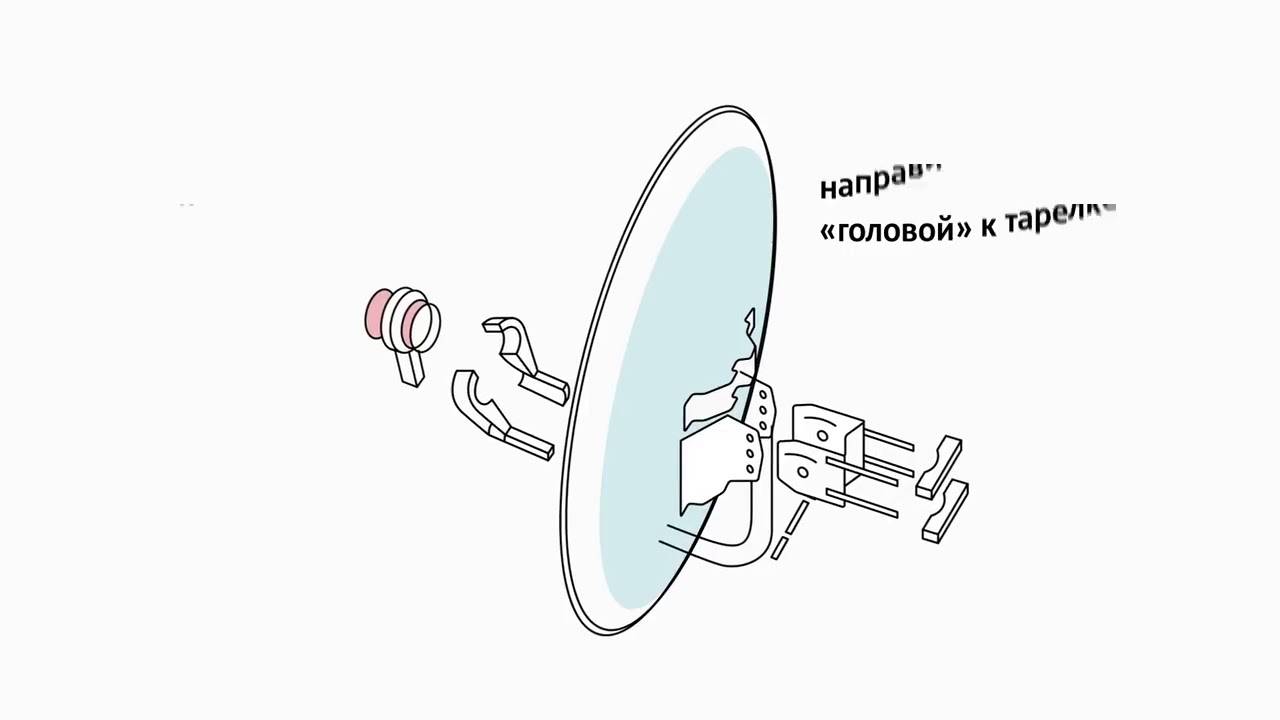

Nachdem Sie die Halterung befestigt haben, können Sie mit der Montage der Platte beginnen. Schließen Sie das Kabel an und vergessen Sie nicht, den Konverter gemäß den oben angegebenen Daten um seine Achse zu drehen. Die Bestimmung der Drehrichtung ist sehr einfach. Standardmäßig verlässt das Antennenkabel den Konverter senkrecht nach unten. Wir müssen die Unterseite des Konverters nach Süden drehen. Bei mir sind es etwa 30°.

Warum muss dieses Verfahren „vor Ort“ durchgeführt werden? Tatsache ist, dass Sie, nachdem die Platte bereits montiert ist, möglicherweise einfach nicht genug Armlänge haben, um den Konverter zu erreichen.

Dann montieren wir die Platte an der Halterung, befestigen sie, ziehen aber die Muttern nicht fest, damit sie in der horizontalen und vertikalen Ebene bewegt werden kann.

Vorpositionierung Satellitenschüssel Telekarta

Jetzt ist es an der Zeit, sich an die Höhe des Satelliten über dem Horizont zu erinnern. In Wolgograd beträgt der Höhenwinkel 22,1°. Und da unsere Platte versetzt ist, befindet sie sich fast vertikal, dh sie „schaut“ geradeaus und nicht in den Himmel. Genauer gesagt beträgt der vertikale Winkel der Platte -1°, dh sie blickt optisch auf den Boden! Aber keine Angst davor. Schauen Sie sich einfach das Bild an, wie die Offsetplatte funktioniert, und alles passt zusammen.

Diese Anordnung hat den Vorteil, dass sich Niederschlag in Form von Schnee und Regen nicht in der Antenne ansammelt. Deshalb richten wir den Antennenspiegel so aus, dass er ein wenig in den Boden schaut. Und dann richten wir uns nach irdischen Orientierungspunkten auf den Satelliten aus.
Damit ist die Vorkonfiguration abgeschlossen und Sie können mit dem Anschließen der Drähte beginnen.

Telecard-Setup

Schließen Sie alle Kabel bei ausgeschaltetem Gerät an. Das heißt, der Satellitenempfänger und der Fernseher müssen vom Netzwerk getrennt werden. Sie können den Telecard-Empfänger über "Tulpen" oder SCART an das Fernsehgerät anschließen.

Schalten Sie den Fernseher und den Receiver ein. Wir schalten den Fernseher so um, dass er ein Signal von einer externen Quelle anzeigt, normalerweise "AV". Und Sie werden höchstwahrscheinlich Folgendes sehen:

Dieses Bild besagt, dass der Globo X90 Fernseher und der Satellitenempfänger funktionieren, aber die Antenne nicht auf den Satelliten abgestimmt ist.
Da wir keine Messgeräte haben, nutzen wir die Möglichkeiten des Empfängers selbst.Warum die MENU-Taste auf der Fernbedienung drücken. Und wählen Sie das Element Antenneneinstellungen.

Wann Schüssel nicht auf Satellit abgestimmt, oder zumindest nicht perfekt eingerichtet. Dann liegt die Signalstärke bei etwa 45 % und der Qualitätswert bei nur 5 %.

Natürlich werden Sie in diesem Moment keine Fernsehsendungen sehen. Unsere Aufgabe ist es, die Antenne so einzustellen, dass die Leistungswerte mindestens 90 % und die Qualität mehr als 70 % beträgt.

Ich sage gleich, dass Sie ein stabiles Bild mit einem Qualitätswert von 50% oder mehr erhalten. Dennoch sollte man nach höheren Werten streben. Um nicht von den Launen der Natur abhängig zu sein, bei Regen, Schnee usw.

Das Funktionsprinzip der Antenne

Die Satellitenschüssel sammelt das empfangene Signal an einem Punkt und verstärkt es. Die Größe des Spiegels hängt direkt von der Reichweite der Orbitalposition des Raumfahrzeugs ab. Die parabolische Form des Spiegels reflektiert das empfangene Signal zur Antenne, die in der Mitte der Struktur installiert ist. Am Parabolspiegel ist ein Hornstrahler mit automatischer Justierung befestigt. Dieses Element ist ein Verstärker von reflektierten Signalen. Die vorderen Konverterköpfe nehmen die Funkwellen aus dem Brennpunkt auf und leiten sie an den Downconverter weiter. Das Horn wandelt elektromagnetische Signale und Funkwellen in elektrische Schwingungen um. In diesem Fall wird ihr Spektrum abgestimmt. Weiter bewegt sich das Signal entlang der Kette Konverter - Empfänger - Fernseher.

Satellitenantennen-Tuning

Mit detaillierten Hintergrundinformationen wird es nicht schwer sein, selbst eine Satellitenschüssel aufzustellen. Heute gibt es eine Anwendung für Mobiltelefone und Tablets namens SatFinder.Darin können Sie einen Satelliten-TV-Anbieter auswählen oder einen bestimmten Sender anhand seines Namens finden. Die Anwendung liefert die folgenden Daten.

1. Richtung zum Satelliten auf der Karte, sodass Sie die rechte Seite des Hauses für die Montage der Antenne auswählen können.
2. Horizontaler Azimut. Dieser Parameter beschreibt, um wie viel Grad die Schüssel relativ zur Nord-Süd-Richtung gedreht werden soll. Heutzutage verfügt jedes Telefon über einen Software-Kompass, der es einfach macht, die korrekte Installation zu überprüfen.
3. Vertikaler Neigungsabweiser. Sie müssen mit dieser Einstellung äußerst vorsichtig sein. Einige Antennenhersteller stellen ein Konverter-Deflektor-System her. Produkte anderer Hersteller erfordern eine Anpassung des Neigungswinkels.

Mit allen Setup-Daten muss der Benutzer die Antenne montieren, sichern, drehen und neigen. Danach kann die Feinpositionierung erfolgen. Dazu wird am Fernseher ein Infokanal ausgewählt (der Aufruf hängt vom Modell des Tuners und des Fernsehers ab). Wenn Sie dann die Neigung der Antenne allmählich drehen und ändern, sollten Sie die maximalen Anzeigen der Anzeigen in der unteren Ecke des Bildschirms erreichen.

Satellitenschüssel: Installation und Konfiguration (Video)

Satellitenschüssel selbst aufstellen
.

Heutzutage hat die Satellitentechnologie fast jeden im Haus erreicht. Und viele Leute denken, dass das Aufstellen einer Satellitenschüssel ein schwieriger Prozess ist. Tatsächlich ist dies nicht so, und wenn Sie alles verstehen, ist alles sehr einfach.

Heute sprechen wir über die Selbstmontage, Installation und Konfiguration einer Satellitenschüssel oder mit anderen Worten -0-Schüsseln.

Aufbau einer Satellitenschüssel für Dummies

Heutzutage kann das günstigste Set für Satellitenfernsehen für 50 bis 80 US-Dollar erworben werden. Es ist also an der Zeit, im Fernsehen auf digitale Technologien umzusteigen.

Das Kit beinhaltet:

- Der Empfänger (Tuner, Receiver) ist das teuerste Gerät. Es sollte sorgfältig ausgewählt werden, da der Kanal in den Formaten mpeg 2 und mpeg4 (besser) ausgestrahlt wird.

- Antenne (Spiegel) - 0,7 -1,2 m. Entwickelt, um einen Empfangsstrahl zu fokussieren, wo das Signal selbst empfangen wird.

— Konverter (Kopf). Einer oder mehrere, drei meist in unserer Gegend. Eine pro Satellit. Universell mit linearer Polarisation.

- Multifeeds (Konverterhalterungen). 2 Stück

- Disek - Umschalten zwischen Konvertern. Da der Tuner nur von einem Konverter gleichzeitig ein Signal empfangen kann, wird er beim Empfang von zwei oder mehr Satelliten unbedingt benötigt.

- Koaxialkabel (Fernsehkabel) mit einem Widerstand von 75 Ohm. Es ist wünschenswert, mit einem Spielraum von 3-5 Metern zu nehmen.

- F-Anschlüsse (Stecker für Verbindungen). Für drei Satelliten 8 Stück.

- Halterung zum Aufhängen und Dübeln oder Ankern darunter.

Bevor Sie fortfahren Satellitenkanaleinstellungen
. Sie müssen eine Satellitenschüssel aufstellen.

Funktionsweise einer Satellitenschüssel

Ein Signal kommt zum Spiegel, der Bestandteil dieser Ausrüstung ist. Es wird vom Spiegel reflektiert und gelangt in den Konverter – ein Gerät, das das Signal umwandelt. Dann geht das Signal zum Empfänger und damit zum Fernseher.

Satellitenschüsseln werden in folgende Typen unterteilt:

• Offset-Gerät. Es wird in Richtung unterhalb des Satelliten und nicht in einer geraden Linie installiert. Denn das vom Antennenfuß reflektierte Signal trifft schräg in den Konverter ein. Satellitenschüsseln dieses Typs sind relativ zur Oberfläche vertikal angeordnet.

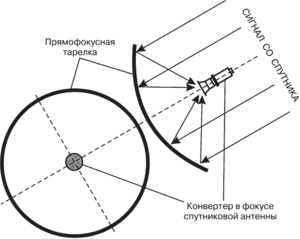

• Satellitenschüsseln mit direktem Fokus haben einen Konverter, der einen kleinen Teil des Spiegels abdeckt.Wenn das Gerät eine maximale Diagonale hat, fällt dies nicht auf.

Richtige Antennenposition

Einrichten von MTS-Fernsehgeräten

Der nächste Schritt ist die Einrichtung des Fernsehers. Der Prozess unterscheidet sich je nach verwendeter Ausrüstung.

HD-Set-Top-Box

Um eine HD-Set-Top-Box einzurichten, benötigen Sie:

1. Schalten Sie das Gerät aus, installieren Sie eine Smartcard in einem speziellen Steckplatz und schließen Sie das Gerät an das Netzwerk an.
2. Schalten Sie den Receiver und den Fernseher ein.
3. Wählen Sie am Fernseher den gewünschten Anschluss (HDMI oder AV), um das Bild von der Set-Top-Box anzuzeigen.
4. Je nach Set-Top-Box-Modell beginnt der Benutzer sofort mit der Sendersuche oder sieht einen Einrichtungsassistenten. Darin wählt er die Menüsprache, Bildgröße, stellt die Parameter von Satellit, Transponder und LNB ein. Nachdem er diese Änderungen vorgenommen hat, kann er die Kanäle auf dem Fernseher einstellen.
5. Nachdem die Suche nach Fernsehsendern abgeschlossen ist, beginnt der Fernseher mit der Ausstrahlung des ersten gefundenen Senders.

Der nächste Schritt ist die Aktivierung der Hardware.

CAM-Modul

Um einen Fernseher mit einem CAM-Modul einzurichten, benötigen Sie:

1. Trennen Sie den Fernseher vom Netzwerk, schließen Sie das Antennenkabel an.
2. Installieren Sie das TV-Modul im CL-Steckplatz des Fernsehgeräts und stecken Sie eine Smartcard in das Modul.
3. Schalten Sie den Fernseher im Netzwerk ein, starten Sie.
4. Öffnen Sie die Einstellungen und suchen Sie nach Satelliten-DVB-S2-Kanälen.
5. Wählen Sie den gewünschten Satelliten aus oder fügen Sie mit den folgenden Optionen einen neuen hinzu.
6. Suchen Sie nach Kanälen.

Verwenden Sie beim Hinzufügen eines neuen Satelliten die Parameter:

• Satellit - ABS-2;
• Modulation - DVB-S2, 8PSK;
• Heimtransponderfrequenz - 11920 MHz;
• Symbolrate - 45000 Msymbol/s;
• Polarisation LNB - vertikal;
• Lokale Oszillatorfrequenz LNB - 10600 MHz;
• Power-LNB – im Lieferumfang enthalten;
• Ton 22 KHz - aktiv.

Aktivieren Sie nach Abschluss der Kanalsuche das Gerät.

Interaktive Set-Top-Box

Um eine interaktive Set-Top-Box einzurichten, müssen Sie eine SIM-Karte in einen speziellen Steckplatz einlegen und dann die Technik starten. Beim ersten Start erfolgt die Analyse und Initialisierung des 3G-Signals. Dies ist ein langer Prozess, Sie müssen warten, bis er abgeschlossen ist.

Als nächstes wird der Abonnent aufgefordert, das Gerät mit einer der verfügbaren Methoden zu aktivieren. Unabhängig von der gewählten Option hat der Abonnent 10 Tage lang Zugang zu einer Fernsehdemonstration.

Als nächstes muss der Benutzer ein Profil erstellen. Darin können Sie eine Altersgrenze festlegen und ein Passwort für den Zugriff auf Kanäle erstellen.

Der Abonnent kann Satellitenfernsehen von MTS selbst einrichten und anschließen, wenn er kein zusätzliches Geld für die Installation von Geräten zahlen möchte. Die obige Anleitung wird ihm dabei helfen. Nach Abschluss der Einrichtung müssen Sie das Gerät aktivieren. Nach der Freischaltung stehen dem Nutzer 10 Tage Probenutzung zur Verfügung, in denen der Betreiber den Originalvertrag erhalten muss.

Autor der Website

Natalia
Technischer Spezialist, Benutzerunterstützung für mobile Kommunikation.

Schreiben Sie an den Autor

Ich werde versuchen, jedem Benutzer bei der Lösung seiner Probleme zu helfen, die häufigsten, die Sie auf der Website finden werden. Sie können hier über mich lesen Natalya Timofeeva.

Für die Installation erforderliche Informationen

Beim Kauf eines Ausrüstungssatzes müssen Sie einen Bediener auswählen. Bis zu 30 russischsprachige Kanäle werden von einem Satelliten namens Yamal 201 ausgestrahlt. Betreiber arbeiten damit: NTV - plus, Tricolor - TV, Raduga - TV

Um sie zu empfangen, ist es wichtig, die Frequenz zu kennen und einzustellen. Raumfahrzeuge sind von der Erde aus unsichtbar, aber jedes von ihnen hat seine eigenen genauen Koordinaten

Die Zahlen im Namen des Raumfahrzeugs geben den Längengrad an: 5W, 9W, 16E, 85E, 90E.

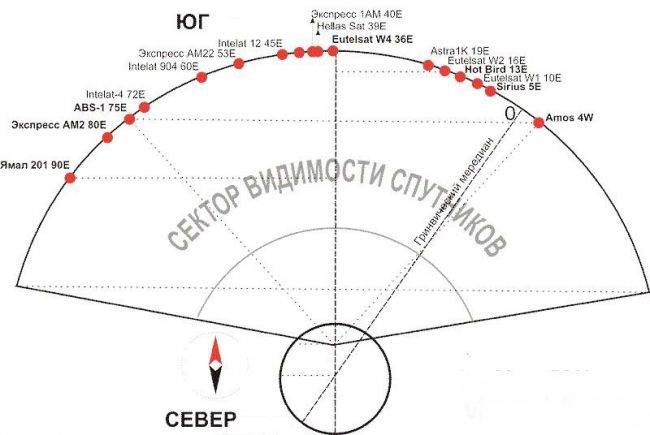

Satellitensichtbarkeitssektor

Vor der Installation und Einrichtung Antenne selber bauen, müssen Sie bestimmen, welche Seite Süden ist. Das lässt sich leicht mit Hilfe eines normalen Kompasses herausfinden, der in jedem Smartphone steckt. Aber woher wissen Sie, in welchem ​​​​Winkel Sie eine Satellitenschüssel aufstellen müssen? Sie müssen den dem Installationsort entsprechenden Azimut beim Verkäufer erfragen oder im Internet nachsehen. Zum Beispiel wird es 205 Grad sein. Um den Azimut zu „nehmen“, stellen Sie den Kompass so ein, dass die Nullmarke der Skala unten ist, der Pfeil nach Norden zeigt. Während Sie den Kompass bewegungslos halten, markieren Sie 205 Grad auf einer Skala und notieren Sie diese Richtung visuell auf jedem bewegungslosen Objekt: es ist ein Baum, eine Säule, ein Gebäude.

Ermitteln des Azimuts beim Einstellen der Schüssel

Standort der Antenne

Die unabhängige Installation von Satellitenschüsseln und die Installation der Halterung des Empfangsgeräts erfolgen an einer geeigneten Stelle auf der Südseite des Gebäudes. Die Höhe spielt keine Rolle, Hauptsache, es ist bequem zu warten und es gibt keine Hindernisse zwischen dem Installationsort und der Sonne: Dächer, Hochspannungsleitungen und mehr. Sie können sogar auf der Baustelle direkt auf dem Boden installieren. Die Hauptsache ist, dass mehr Platz zum Drehen des Signalempfängers vorhanden ist.

Aufmerksamkeit! Die Installation einer Schüssel auf dem Dach ist nur dann gerechtfertigt, wenn es keinen anderen Ort gibt, um störende Strukturen und Gegenstände loszuwerden. Es gibt jedoch viele Unannehmlichkeiten bei der Wartung und Einstellung des Geräts, die mit dem Anheben auf eine Höhe verbunden sind

Einfall und Reflexion von Wellen an der Reflektorschale, abhängig vom Winkel des Gerätes

halterung für satellitenschüssel

Um die Satellitenschüssel selbst zu befestigen und gleichzeitig weniger Aufwand und Geld auszugeben, ist es besser, eine Montagehalterung separat vom Gerät zu kaufen. Der im Lieferumfang enthaltene passt möglicherweise nicht. Die gewählte Befestigungsmöglichkeit muss die Anforderungen erfüllen:

• der Belastung des Geräts mit großen Durchmessern der Platte standhalten;
• dem Mechanismus ermöglichen, sich entlang der vertikalen und horizontalen Achse zu drehen;
• Wandhalterungen oder vertikale Stützen sollten keine eigene Bewegung um die Achse haben.

Die Befestigung an der Gebäudewand erfolgt mit Keildübeln oder selbstschneidenden Schrauben mit einem Durchmesser von mindestens 10 mm, ausgenommen selbstgefertigte Holzdichtungen. Sowohl diese als auch andere werden mit einem Ort für die schlüsselfertige Rotation und nicht für einen Schraubendreher ausgewählt.

Alle Löcher, die auf der Montageplattform vorhanden sind, müssen verwendet werden. Die Installation auf Holzoberflächen ist aufgrund der Unzuverlässigkeit unerwünscht. Bei Verwendung der im Kit enthaltenen Standardhalterungen empfiehlt es sich, zusätzliche Verlängerungen zu verwenden.

Wichtig! Die Stabilität des Signals und die Betriebssicherheit hängen von der Zuverlässigkeit der Befestigung der gesamten Struktur ab. Beim Herunterfallen des Empfangsgeräts können Passanten verletzt, die Antenne selbst beschädigt und nicht wiederhergestellt werden

Eine kostengünstige Befestigungsmöglichkeit ist hier unangebracht.

TOP-5 zuverlässige Satelliten-TV-Anbieter in Russland

Neben dem Kauf und der Installation von Geräten gibt es noch ein wichtiges Detail - die Wahl eines Satelliten-TV-Betreibers. Heute gibt es im Land eine ganze Reihe von Unternehmen, die solche Dienstleistungen anbieten.

Dies wirft die Frage auf: „Welcher Betreiber ist besser zu verbinden?“.Betrachten Sie bewährte und beliebte Anbieter in Russland.

1. NTV plus. Der erste inländische Betreiber, der mit der Ausstrahlung im Satellitenfernsehformat begann. Bis heute haben die Zuschauer Zugriff auf 200 Sender, von denen 30 in HD ausgestrahlt werden. Satellitenstandort: 36o östlicher Länge.

2. Regenbogen-TV. Ein Paket russischer und internationaler Fernsehsender für ein breites Publikum. Das Sendernetz umfasst Sport-, Kinder-, Musik- und Filmkanäle. Satellitenstandort: 75o östlicher Länge.

3. TV-MTS. Ein neuer Service eines bekannten Mobilfunkanbieters. Nach dem Anschluss stehen 130 TV-Kanäle zur Verfügung, davon 30 im High-Definition-Format. Der Receiver verfügt über eine intuitive Benutzeroberfläche und bringt die Fernsehübertragung auf ein ganz neues Niveau.

   Insbesondere können die Zuschauer Live-Übertragungen ansehen und das Bild anhalten, zurückspulen, Videos auf Abruf ansehen.

4. Telekarte. Heute ist es der günstigste Satellitenfernsehbetreiber, der in allen Regionen des Landes tätig ist. Es gibt zwei Arten von Anschlussgeräten: SD und HD, die unterschiedliche Tarifpläne implizieren, die sich im Übertragungsnetz und in der Übertragungsqualität unterscheiden.



















5. Dreifarbiger Fernseher. Es ist derzeit der größte Anbieter in der russischen Region. Die Hauptvorteile beim Kauf von Geräten sind das Fehlen einer monatlichen Gebühr und ein zuverlässiger Signalpegel unabhängig von externen Faktoren. Das Sendenetz umfasst 38 TV-Kanäle, der Anschluss eines kostenpflichtigen Pakets ist verfügbar.

Außerdem können Sie auf die Betreiber „Plattform DV“, „Kontinent“, „Plattform HD“ achten.Providers bietet eine große Auswahl an thematischen und pädagogischen Kanälen in hochwertigen Bildern

Abschließend bieten wir Ihnen an, sich ein sinnvolles Video anzusehen, das Ihnen hilft, die Aufgabe selbst zu bewältigen:

Aufstellen einer Satellitenschüssel

Sie müssen sicherstellen, dass die Antenne korrekt installiert und nach Süden ausgerichtet ist.

Einstellungen an Sirius vornehmen. Das selbstständige Aufstellen von Satellitenschüsseln beginnt mit der Einstellung der Frequenz 11766 und der Geschwindigkeit 27500 am Receiver.Wir wählen die Polarisation „H“.

Wir beobachten zwei Bänder auf dem Empfänger:

• rot - zeigt die Verbindung der Schüssel und des Satellitensignals an;
• gelb - zeigt den Pegel des empfangenen Signals an.

Wenn die Antenne richtig angeschlossen ist, erreicht der Signalpegel 40 %. In diesem Fall ist die Signalqualität Null.

Wir nähern uns der entscheidenden Frage, wie man eine Satellitenschüssel selbstständig aufstellt. Stellen Sie die Anfangsposition der Antenne ganz nach links und oben ein.

Drehen Sie dann vorsichtig von links nach rechts und kontrollieren Sie die Signalqualität. Wenn dies nicht der Fall ist, senken Sie die Platte 2-3 mm nach unten und wiederholen Sie den Vorgang in der entgegengesetzten Richtung - von rechts nach links bis zum Anschlag. Wir führen diesen Arbeitsalgorithmus durch, bis ein gelber Balken erscheint.

Wir steuern die Neigung der Platte anhand speziell aufgedruckter Nummern auf ihren Befestigungselementen.

In diesem Stadium ist es schwierig, die Schüssel unabhängig in einer Höhe auszurichten und gleichzeitig das Erscheinen eines Signals am Empfänger zu steuern. Daher ist es notwendig, einen Assistenten mit der Arbeit zu verbinden.

Mit dem Indikator des gelben Bandes innerhalb von 21% fixieren wir die Position.

Feinere Anpassungen vornehmen

Nachdem wir die Antenne leicht abgesenkt haben, machen wir eine leichte Drehung nach links. Wenn sich die Signalqualität verschlechtert hat, kehren wir in die Ausgangsposition zurück. Wir machen eine Kurve nach rechts, sowie auf und ab.

Wenn das Signal 40 % erreicht, fahren wir mit der Einrichtung des Konvektors fort. Wir drehen erst im Uhrzeigersinn und dann gegen den Uhrzeigersinn und erreichen eine Signalverbesserung von bis zu 65-70%.

Einstellen der seitlichen Konvektoren

Wenn die Hauptplatte aufgestellt ist, lassen sich die Seitenkonvektoren viel einfacher aufstellen.

Wir nehmen Einstellungen auf Amos vor. Stellen Sie am Empfänger die Frequenz auf 10722, die Geschwindigkeit auf 27500 und die Polarisation „H“ ein.

Bei Hotbird beträgt die Frequenz 11034, die Rate 27500 und die Polarisation „V“.

Der Setup-Vorgang folgt dem Beispiel von Sirius.

Indem wir die seitlichen Halterungen von der oberen linken Ecke nach rechts biegen und allmählich um 2-3 mm absenken, erreichen wir das Erscheinungsbild eines Signals.

Zur Verbesserung der Signalqualität drehen wir die Wandler um ihre Achse. Drehen Sie zuerst im Uhrzeigersinn und dann gegen den Uhrzeigersinn.

Also haben wir herausgefunden, wie man selbst eine Satellitenschüssel aufstellt. Mit etwas Erfahrung und einem Arbeitsplan ist dies nicht schwierig.

Nach dem endgültigen Abstimmen der Antenne befestigen Sie das Kabel sorgfältig und schalten Sie die SCAN-Funktion am Tuner ein. Der Tuner sucht automatisch nach verfügbaren TV-Kanälen und zeigt diese in einer Liste an.

Danach können Sie mit dem Ansehen von Fernsehsendungen beginnen.

So richten Sie einen Satellitentuner ein

Das Einrichten einer Satellitenschüssel ist von selbst abgeschlossen, jetzt müssen Sie herausfinden, wie Sie es einrichten Satellitenschüssel-Tuner. Verwenden Sie dazu die Option "Einstellungsassistent", folgen Sie ihrem Menü Schritt für Schritt und wählen Sie die erforderlichen Optionen aus der Liste der vorgeschlagenen aus. Die Navigation durch die Menüfenster erfolgt über die Fernbedienung mit dem Joystick. Die Auswahl wird durch Drücken der OK-Taste bestätigt. Das Verfahren gliedert sich in Stufen:

• Wahl der Sprache und Zeitzone;
• Einstellungen für den Anschluss an ein Fernsehgerät auswählen;
• Beckenparametereinstellungen;
• automatische Kanalsuche.

Auf dem TV-Bildschirm wird eine Meldung über den Abschluss der Einstellungen angezeigt, und der TV-Receiver schaltet automatisch in den TV-Show-Modus.

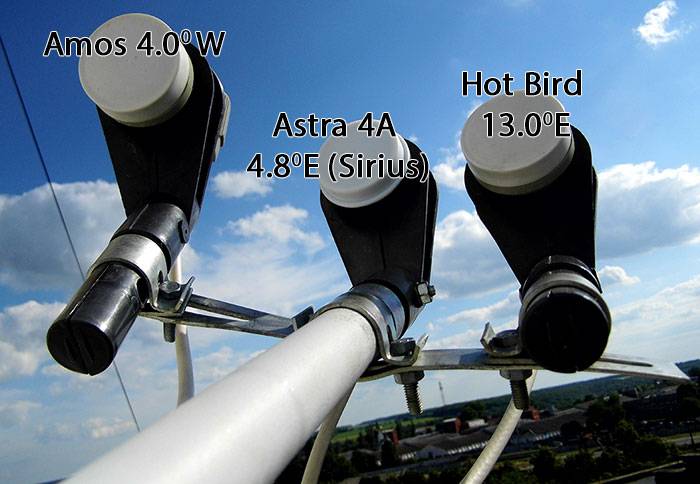

Schema der Position der Konverter (Köpfe).

Wie Sie sehen können, ist der zentrale Kopf der Antenne auf den Satelliten Astra 4A (ehemals Sirius) gerichtet, er ist direkt an der Antenne befestigt.

Antenne montieren, Kabel an Konverter und Switch anschließen.

DIE KABELVERBINDUNG MUSS BEI AUSGESCHALTETEM EMPFÄNGER HERGESTELLT WERDEN. Durch Kurzschließen des Kabels kann der Empfänger beschädigt werden.

Wir befestigen zwei Köpfe mit Hilfe von Multifeeds in einer ungefähren Position (wie auf dem Bild).

Wir befestigen den Kopf, der Amos empfängt, links vom zentralen Kopf (von der Rückseite der Antenne aus gesehen) in einem Abstand von etwa 7 cm und etwas höher, dann befindet sich rechts der Kopf, der Hot Bird empfängt etwa 3 cm vom zentralen Kopf entfernt und etwas tiefer.

Diseqc-Schalter.

Wir verbinden die Kabel von den Köpfen mit dem Diseqc-Schalter. Wir schreiben auf, welcher Switch-Port (Ports sind nummeriert) jedem Satelliten entspricht. Zum Beispiel verbinden wir einen Konverter, der ein Signal vom Amos-Satelliten empfängt, mit dem ersten Port, Sirius - mit dem dritten, Hot Bird - mit dem vierten.

Amos 1/4 Sirius 3/4 heißer Vogel 4/4

Verbinden Sie dann ein Ende des DiSEqC-Kabels mit dem „Reseiver“ (out, RW)-Anschluss und das andere mit der „LNB IN“-Tunerbuchse Schließen Sie den Receiver an das Fernsehgerät an und schalten Sie den Receiver ein.

Empfänger-Setup.

Jetzt müssen wir den Empfänger entsprechend unserer Konfiguration konfigurieren. Da wir in den Empfängereinstellungen eine andere Anzahl von Köpfen und Schaltern verwenden könnten, sind diese Daten nicht voreingestellt.Wir müssen angeben, dass wir einen Schalter mit vier Eingängen verwenden, oder besser gesagt, wir müssen angeben, an welche Schaltereingänge die Köpfe angeschlossen sind.

Wir gehen ins Menü - drücken Sie "MENU" auf der Fernbedienung. Je nach Modell des Receivers kann es zu nicht grundsätzlichen Unterschieden in der Menüstruktur kommen. Wir empfehlen die Verwendung eines bereits abgestimmten Satelliten-Receivers. Wir gehen in das „MENU“ – „SETUP“, wählen der Reihe nach die Satelliten aus und stellen den Parameter „DiSEqC
