Steckdose mit eingebautem RCD: Gerät, Schaltplan, Empfehlungen für Auswahl und Installation

Welche Arten von RCDs und Differentialautomaten gibt es je nach Art des Leckstroms?

In Stromkreisen werden verschiedene Arten von Strömen verwendet, daher werden Schutzgeräte normalerweise in Klassen eingeteilt:

1. AC-Typ. Dies ist eine übliche Klasse von Geräten, die ein Budget haben und daher häufig in Wohnungen und Landhäusern eingesetzt werden.Sie werden für die Leckage von Wechselstrom berechnet, mit dem die meisten Haushaltsgeräte betrieben werden.
2. Typ A. Ermöglicht das Erkennen von AC- und DC-Leckagen. In den letzten Jahren haben Hersteller damit begonnen, Geräte zu produzieren, die speziell für solche RCDs angepasst sind. Zur Anpassung der Leistung werden hier Schaltnetzteile verwendet. Da dies zuverlässigere Geräte sind, kosten sie etwas mehr als die vorherigen.
3. Typ B. Diese RCDs reagieren auch auf Leckströme. Gleichzeitig werden sie oft nur in Produktionsstätten, auf öffentlichen Plätzen eingesetzt. Eine Installation in einer Wohnung ist nicht sinnvoll.

Die Kennzeichnung, anhand derer die Klasse bestimmt wird, befindet sich auf dem Gehäuse des Geräts

RCD-Anschlussplan

Das Prinzip der Installation eines RCD in einem elektrischen Zweidrahtnetz

In den Räumlichkeiten des alten Layouts wird eine Zweidrahtverdrahtung (Phase / Null) verwendet. In diesem Stromkreis gibt es keinen Erdungsleiter. Das Fehlen eines Erdungsleiters kann den effektiven Betrieb des RCD nicht beeinträchtigen. Ein zweipoliger RCD, der in Innenräumen mit dieser Art der Verdrahtung installiert ist, funktioniert ordnungsgemäß.

Der Unterschied zwischen der Installation eines RCD mit und ohne Erdung besteht nur im Prinzip der Trennung des Geräts. In einem geerdeten Stromkreis funktioniert das Gerät in dem Moment, in dem ein Leckstrom im Netzwerk auftritt, und in einem Stromkreis ohne Erdung in dem Moment, in dem eine Person das Gerätegehäuse berührt, das unter dem Einfluss eines Stromlecks steht.

Ein Beispiel für die Installation eines RCD in einer Wohnung mit einem einphasigen Zweileiter-Stromnetz (Diagramm):

Option für eine Wohnung mit Zweidrahtverkabelung

Das angegebene Schema ist auch für eine Gruppe von Verbrauchern geeignet. Zum Beispiel für Küchenelektrik und Beleuchtung.In diesem Fall wird nach dem einleitenden Leistungsschalter ein RCD installiert, der den Stromkreisabschnitt und die dahinter befindlichen elektrischen Geräte schützt.

Für ein zweiadriges Stromnetz einer Mehrzimmerwohnung ist es vorzuziehen, nach dem einleitenden Leistungsschalter einen einleitenden RCD zu installieren und vom einleitenden RCD die Verkabelung unter Berücksichtigung ihrer Leistung und Installation zu allen erforderlichen Verbrauchergruppen zu verzweigen Lage. Gleichzeitig wird für jede Verbrauchergruppe ein RCD installiert, dessen Differenzstrom niedriger eingestellt ist als der des Eingangs-RCD. Jeder Gruppen-RCD ist unbedingt mit einem Leistungsschalter ausgestattet, dies ist zum Schutz vor Kurzschlussstrom und Überlastung des Stromnetzes und des RCD selbst erforderlich.

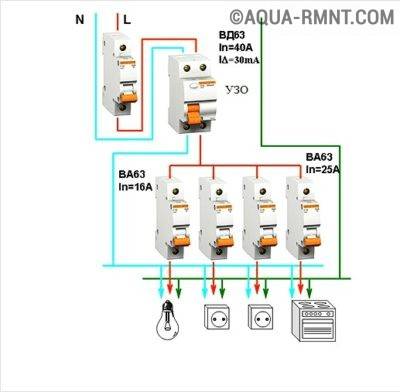

Ein Beispiel eines elektrischen Schaltplans für eine Mehrzimmerwohnung, die durch Fehlerstromschutzschalter geschützt ist, ist in der Abbildung dargestellt:

Option für mehrere Räume

Ein weiterer Vorteil der Installation eines einleitenden RCD ist sein Brandbekämpfungszweck. Ein solches Gerät kontrolliert das Vorhandensein des maximal möglichen Leckstroms in allen Abschnitten des Stromkreises.

Die Kosten für die Installation eines solchen mehrstufigen Schutzsystems sind höher als die eines Systems mit einem einzigen RCD. Der unbestrittene Vorteil eines mehrstufigen Systems ist die Autonomie jedes geschützten Abschnitts des Stromkreises.

Zum objektiven Verständnis des korrekten Anschlusses eines RCD in einem zweiadrigen Stromkreis wird ein Video gezeigt.

Video: RCD-Installationsdiagramm

RCD-Anschlussdiagramm in einem dreiadrigen (dreiphasigen) Stromkreis

Dieses Schema ist das gebräuchlichste. Es verwendet einen vierpoligen RCD, und das Prinzip selbst bleibt erhalten, wie in einer zweiphasigen Schaltung mit einem zweipoligen RCD.

Ankommende vier Drähte, von denen drei Phase (A, B, C) und Null (Neutralleiter) sind, werden gemäß der am Gerät angebrachten Anschlussmarkierung (L1, L2, L3, N) an die Eingangsklemmen des RCD angeschlossen.

Schaltplan

Die Position des neutralen Anschlusses kann bei RCDs verschiedener Hersteller unterschiedlich sein.

Es ist wichtig, den korrekten Anschluss am Ein- und Ausgang des Geräts zu beachten, davon hängt die korrekte Funktion des RCD ab. Andernfalls wirkt sich die Reihenfolge des Anschlusses der Phasen nicht auf den Betrieb des RCD aus.

Anschluss in einem Drehstromnetz

Zum objektiven Verständnis des RCD-Anschlussdiagramms in einer dreiphasigen Schaltung wird ein Diagramm angegeben - ein Beispiel.

Mehrstufiger Schutz

Aus dem Diagramm ist ersichtlich, dass der verzweigte Stromkreis nach dem einleitenden vierpoligen RCD wie ein zweiadriger RCD-Verbindungskreis aufgebaut ist. Wie im vorherigen Beispiel ist jeder Abschnitt des Stromkreises durch einen RCD vor Leckströmen und durch einen automatischen Schalter vor Kurzschlussströmen und Überlast im Netzwerk geschützt. In diesem Fall werden einpolige Leistungsschalter verwendet. Nur der Phasendraht wird durch sie verbunden. Der Neutralleiter geht zum RCD-Anschluss und umgeht den Leistungsschalter. Es ist nicht erforderlich, Neutralleiter nach Ausgängen aus dem RCD an einen gemeinsamen Knoten anzuschließen, dies führt zu Fehlalarmen der Geräte.

Der Eingangs-RCD hat in diesem Fall einen Nennbetriebsstrom von 32 A, und der RCD hat in einigen Abschnitten Nennwerte von 10 - 12 A und Differenzstromeinstellungen von 10 - 30 mA.

Wie schließe ich einen RCD ohne Erdung an?

Wenn in der Wohnung keine Schutzerdung vorhanden ist, ist es möglich, den RCD an ein Zweidrahtnetz anzuschließen, ohne seine Schutzparameter zu beeinträchtigen.Obwohl es verboten ist, einen gemeinsamen RCD im TN-C-System im PUE zu installieren ( Masse und Neutralleiter sind verbunden), da die Wahrscheinlichkeit seines Betriebs um Hundertstel Prozent abnimmt. Wie die Praxis gezeigt hat, erfüllt der RCD seine Aufgabe auch ohne Schutzerdung gut.

RCD-Anschlussplan ohne Erdung

Sie haben jedoch die Wahl, für mich ist es besser, einen RCD ohne Erdung anzubringen, als ohne Schutz zu bleiben, oder eine Schutzerdungsschleife zu installieren. Die RCD-Schutzschaltung löst schnell aus, wenn Strom durch den Körper einer Person fließt, ein möglicher Kurzschluss (in diesem Fall muss ein Leistungsschalter oder ein Fehlerstromschutzschalter installiert werden) und wenn Strom durch die alte Kabelisolierung fließt.

Wo installieren?

In der Regel ist eine Schutzvorrichtung in einer Schalttafel installiert, die sich auf dem Treppenabsatz oder in der Wohnung der Bewohner befindet. Es enthält viele Geräte, die für die Messung und Verteilung von Strom bis zu tausend Watt verantwortlich sind. Daher befinden sich im selben Schild mit dem RCD automatische Maschinen, ein Stromzähler, Klemmblöcke und andere Geräte.

Wenn Sie bereits eine Abschirmung installiert haben, ist die Installation des RCD einfach. Dazu benötigen Sie nur einen minimalen Werkzeugsatz, der Zangen, Seitenschneider, Schraubendreher und einen Markierer umfasst.

Der Prozess der Installation der Automatisierung in einer Schalttafel: Schritt-für-Schritt-Anleitung

Ziehen Sie die Möglichkeit in Betracht, eine Schalttafel für eine Einzimmerwohnung zusammenzubauen, hier wird ein Messerschalter verwendet, ein multifunktionales Schutzgerät, dann wird eine RCD-Gruppe installiert (Typ „A“ für eine Waschmaschine und einen Geschirrspüler, weil z Gerät wird vom Gerätehersteller empfohlen).Nach der Schutzvorrichtung gehen alle Gruppen von automatischen Schaltern (für Klimaanlage, Kühlschrank, Waschmaschine, Geschirrspüler, Herd sowie für Beleuchtung). Außerdem werden hier Stromstoßrelais verwendet, die zur Steuerung von Beleuchtungskörpern benötigt werden. In der Abschirmung, die einer Anschlussdose ähnelt, wird auch ein spezielles Modul für die elektrische Verkabelung installiert.

Schritt 1: Zuerst müssen Sie die gesamte Automatisierung auf der DIN-Schiene so platzieren, wie wir sie anschließen werden.

So werden die Geräte im Schild angeordnet

Im Panel gibt es zuerst einen Messerschalter, dann ein UZM, vier RCDs, eine Gruppe von Leistungsschaltern mit 16 A, 20 A, 32 A. Als nächstes gibt es 5 Stromstoßrelais, 3 Beleuchtungsgruppen mit je 10 A und eine Modul zum Anschluss von Kabeln.

Schritt 2: Als nächstes brauchen wir einen zweipoligen Kamm (um den RCD mit Strom zu versorgen). Wenn der Kamm länger ist als die Anzahl der RCDs (in unserem Fall vier), sollte er mit einer speziellen Maschine gekürzt werden.

Wir schneiden den Kamm auf die gewünschte Größe und setzen dann die Begrenzer entlang der Kanten

Schritt 3: Jetzt sollte für alle RCDs die Leistung kombiniert werden, indem ein Kamm installiert wird. Außerdem sollten die Schrauben des ersten RCD nicht angezogen werden. Als nächstes müssen Sie Kabelsegmente von 10 Quadratmillimetern nehmen, die Isolierung von den Enden entfernen, mit Spitzen crimpen und dann den Messerschalter an das UZM und das UZM an das erste UZO anschließen.

So sehen die Anschlüsse aus

Schritt 4: Als nächstes müssen Sie den Leistungsschalter und dementsprechend den RCD mit RCD mit Strom versorgen. Dies kann mit einem Stromkabel erfolgen, das an einem Ende einen Stecker und am anderen Ende zwei gecrimpte Drähte mit Kabelschuhen hat.Und zuerst müssen Sie die gecrimpten Drähte in den Schalter einführen und erst dann eine Verbindung zum Netzwerk herstellen.

Als nächstes müssen Sie den Stecker anschließen, dann die ungefähre Reichweite am USM einstellen und auf die Schaltfläche "Testen" klicken. Es wird sich also herausstellen, die Leistung des Geräts zu überprüfen.

Hier können Sie sehen, dass der RCD funktioniert, jetzt ist es notwendig, jeden RCD zu überprüfen (wenn er richtig angeschlossen ist, sollte er sich ausschalten).

Schritt 5: Jetzt müssen Sie den Strom ausschalten und mit der Montage fortfahren - Sie sollten die Gruppe der Leistungsschalter auf der Mittelschiene mit dem Kamm mit Strom versorgen. Hier werden wir 3 Gruppen haben (die erste ist das Kochfeld / der Backofen, die zweite ist der Geschirrspüler und die Waschmaschine, die dritte sind die Steckdosen).

Wir installieren den Kamm an den Maschinen und übertragen die Schienen auf den Schild

Schritt 6: Als nächstes müssen Sie zu Nullreifen übergehen. Hier sind vier RCDs verbaut, es werden aber nur zwei neutrale Reifen benötigt, da diese für 2 Gruppen nicht benötigt werden. Der Grund dafür ist das Vorhandensein von Löchern in den Maschinen nicht nur von oben, sondern auch von unten, sodass wir die Last jeweils an jede von ihnen anschließen und der Bus hier nicht erforderlich ist.

In diesem Fall ist ein Kabel von 6 Quadratmillimetern erforderlich, das an Ort und Stelle gemessen, abisoliert, an den Enden geklemmt und an den RCD mit seinen Gruppen angeschlossen werden muss.

Nach dem gleichen Prinzip ist es notwendig, die Geräte mit Phasenkabeln zu versorgen

Schritt 7: Da wir die Automatisierung bereits angeschlossen haben, müssen die Stromstoßrelais noch mit Strom versorgt werden. Verbinden Sie sie mit einem Kabel von 1,5 Quadratmillimetern. Außerdem sollte die Phase der Maschine an die Anschlussdose angeschlossen werden.

So sieht das Schild zusammengebaut aus.

Als nächstes müssen Sie eine Markierung nehmen, um die Etiketten der Gruppen anzubringen, für die dieses oder jenes Gerät bestimmt ist.Dies geschieht, um bei weiteren Reparaturen nicht verwirrt zu werden.

Sicherheitsvorkehrungen beim Arbeiten mit RCD und Maschine

VDT-Anschlussdiagramme

Sowohl der untere als auch der obere Kontakt des RCDs können mit Strom (Strom) versorgt werden – diese Aussage gilt für alle führenden Hersteller von elektromechanischen RCDs.

Beispiel aus dem Handbuch für RCD ABB F200

Ich unterteile die RCD-Verbindungsschemata in 2 Typen:

1. 1. Dies ist ein Standard-Anschlussdiagramm, ein RCD eine Maschine. Denken Sie daran, dass der RCD mit einem Nennstrom ausgewählt wird, der eine Stufe höher ist als der der Maschine? Wenn wir eine Maschine an einer 25-A-Kabelleitung haben, sollte der RCD bei 40 A ausgewählt werden. Nachfolgend finden Sie ein Beispiel für ein RCD-Anschlussdiagramm für einen Elektroherd (Kochfeld).

Aber wenn wir eine Wohnung oder ein Privathaus haben, wo es 20-30 Kabelleitungen gibt, dann wird die Abschirmung nach dem ersten Verbindungsschema riesig sein und ihre Kosten werden wie ein preisgünstiges ausländisches Auto ausfallen)). Daher ist es den Herstellern erlaubt, einen RCD pro Maschinengruppe zu installieren. Diese. ein RCD für mehrere Maschinen

Hier gilt es aber folgende Regel zu beachten, die Summe der Bemessungsströme der Maschinen sollte den Bemessungsstrom des RCD nicht überschreiten. Wenn wir zum Beispiel einen RCD für drei Maschinen haben, eine Maschine 6 A (Beleuchtung) + 16 A (Steckdosen im Raum) + 16 A (Klimaanlage) = 38 A

In diesem Fall können wir einen RCD für 40 A wählen. Aber Sie sollten nicht mehr als 5 Maschinen an den RCD „hängen“, weil. Jede Leitung hat natürliche Leckströme (Kabelverbindungen, Kontaktwiderstände von Leistungsschaltern, Steckdosen usw.). Als Ergebnis erhalten Sie die Menge an Leckagen, die den Auslösestrom des RCD übersteigt, und es wird regelmäßig für Sie arbeiten für nein ersichtlichen Grund.Oder wenn Sie einen Automaten mit einem niedrigeren Nennstrom vor dem RCD installieren, können Sie Automaten an den RCD „anhängen“, ohne über ihre Nennströme nachzudenken, aber denken Sie natürlich daran, dass nicht mehr als 5 Automaten angeschlossen werden sollten das RCD, weil. Die Summe der natürlichen Ableitströme in Kabeln und Geräten ist hoch und liegt nahe an der RCD-Einstellung. Was zu Fehlalarmen führen wird. Aus diesem Diagramm ist ersichtlich, dass die Summe der Nennströme der ausgehenden Automaten 16 + 16 + 16 \u003d 48 A beträgt und der RCD 40 A beträgt, aber vor dem RCD haben wir eine 25-A-Maschine und in diesem Fall der RCD ist vor Überströmen geschützt. Dieses Schema ist einem Artikel entlehnt, in dem ich Maschinen und RCDs in einem Wohnungspanel geändert habe.

Schaltplan eines dreiphasigen Elektromotors

Eigentlich ist das nicht kompliziert, für den korrekten Betrieb eines dreiphasigen RCD verbinden wir den Neutralleiter von der Versorgungsseite mit dem Nullanschluss des RCD und von der Motorseite bleibt er leer.

Der RCD sollte mindestens einmal im Monat überprüft werden. Dies geschieht ganz einfach, drücken Sie einfach die Taste „TEST“, die sich auf jedem RCD befindet.

Der RCD muss sich ausschalten, dies sollte bei entfernter Last erfolgen, wenn Fernseher, Computer, eine Waschmaschine usw. ausgeschaltet werden, um nicht erneut empfindliche Geräte „herauszuziehen“.

Ich mag ABB RCDs, die wie die Leistungsschalter der ABB S200-Serie eine Anzeige für die Ein- (rot) oder Aus-Position (grün) haben.

Außerdem gibt es, wie bei den Leistungsschaltern ABB S200, zwei Kontakte an jedem Pol oben und unten.

Vielen Dank für Ihre Aufmerksamkeit

if (w.Oper == "") {
d.addEventListener("DOMContentLoaded", f, false);
} Sonst {f(); }
})(Fenster, Dokument, "_top100q");

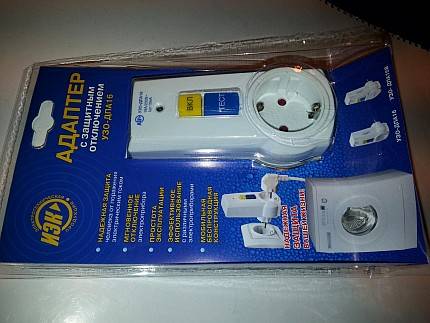

RCD-Adapter

Sie können auch einen Sicherheitsabschaltadapter verwenden, um Ihre Badezimmergeräte zu schützen. Der Vorteil dieser Methode besteht darin, dass keine Eingriffe in die Konstruktion der elektrischen Verkabelung mehr erforderlich sind. Sie können dieses Gerät an jeden im Raum vorhandenen Anschluss anschließen.

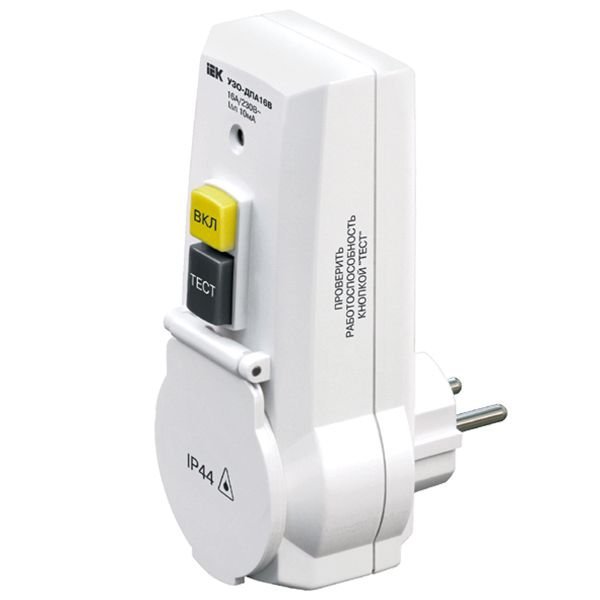

Reststromadapter

Die meisten Adaptermodelle können einen geringen Schutzgrad gegen Feuchtigkeit und Staub aufweisen, was ein Nachteil ist. In Fachgeschäften finden Sie jedoch einen Adapter mit eingebautem RCD mit IP44-Schutz. Diese Schutzart erlaubt den Einsatz des Gerätes im Badezimmer.

Anschlusspläne für Steckdosen mit RCD

Die Möglichkeiten zum Anschließen von Steckdosen mit eingebautem RCD können unterschiedlich sein. Sie hängen von der Anzahl der angeschlossenen Geräte, der Position der Drähte und dem Vorhandensein einer Erdungsschiene ab.

Es ist wichtig, die Steckdosen im Haus so anzuschließen, dass maximale Sicherheit für die Bewohner gewährleistet ist und alle elektrischen Vorschriften eingehalten werden.

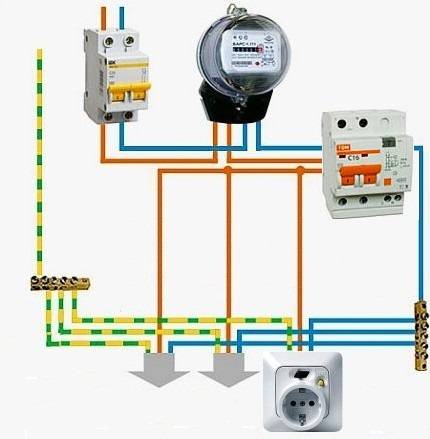

Einzelne geerdete Steckdose

Das einfachste Schema zum Einbetten einer Steckdose mit einem RCD in ein elektrisches Heimnetzwerk umfasst nur ein Gerät. Dafür eignen sich nicht nur Phase und Null, sondern auch die Masseleitung. Ein solches System ermöglicht einen doppelten Schutz einer Person.

Die Single-Socket-Schaltung ist die einfachste und billigste. Bei Bedarf können Haushaltsgeräte über ein Verlängerungskabel daran angeschlossen werden.

Die Erdung dient als passive Möglichkeit, eine Person beim Kontakt mit einem unter Spannung stehenden Haushaltsgerät vor einem Stromschlag zu schützen. In diesem Fall geht der Hauptelektronenstrom in den Boden, aber die Person ist immer noch gefährdet.Eine Schutzabschalteinrichtung eliminiert in obiger Situation nahezu alle Gesundheitsrisiken.

Der Hauptvorteil eines geerdeten Stromkreises besteht darin, dass der Strom nahtlos in die Erde fließen kann, was zu einer sofortigen Auslösung des RCD führt. In Abwesenheit eines solchen Lecks ist der Leiter eine Person, die mit der unter Spannung stehenden Oberfläche in Kontakt kommt. Dies kann zu einem empfindlichen Stromschlag führen.

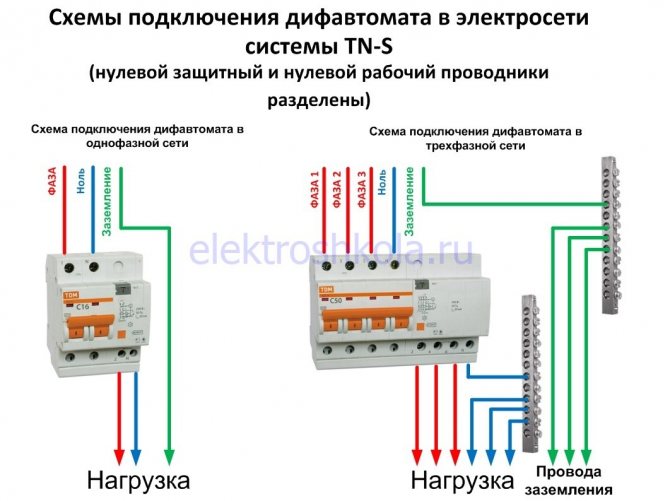

Steckverbindungssystem durch difavtomat

Das Zwei-Ebenen-System aus RCD und Difavtomat ist optimal in puncto Komfort. Eine gemeinsame Differentialmaschine schützt die gesamte Wohnung zusätzlich nicht nur vor Ableitströmen, sondern auch vor Netzüberlastungen und Kurzschlüssen. Dieses Schema wird für den Einsatz in Wohngebäuden mit stark verzweigter Verkabelung empfohlen.

Es ist ratsam, bei häufigen Stromausfällen, wenn ein allgemeines Wohnungsdifavtomat aufgrund eines Haushaltsgeräts ausgelöst wird, einen zusätzlichen Fehlerstromschutzschalter in Form einer Steckdose zu installieren

Wenn der elektrische Mechanismus der Steckdose ausgelöst wird, wird sie ausgeschaltet, ohne die gesamte Wohnung stromlos zu machen, während die restlichen Räume unter Backup-Schutz bleiben.

Ein Difavtomat kann den gleichen Schwellenstrom haben wie eine Steckdose mit einem RCD oder vielleicht mehr (100 mA). Bei gleichem Wert können beide in Reihe geschalteten Geräte gleichzeitig abgeschaltet werden. Die Vorteile der Verbindung der Steckdose mit Masse bleiben die gleichen wie in der vorherigen Schaltung ohne Difavtomat.

Einstufiges System aus mehreren Steckdosen

Wenn mehrere Steckdosen mit RCDs an das Netzwerk angeschlossen sind, ändert sich das Funktionsprinzip nicht.Jedes Gerät gewährleistet die Sicherheit der Verwendung von daran angeschlossenen Haushaltsgeräten.

Steckdosen mit RCDs erhöhen natürlich die Sicherheit bei der Verwendung von Haushaltsgeräten, aber aus finanzieller Sicht ist ein solches System unpraktisch

Eine solche Schaltung ist ganz einfach zu montieren und erfordert nicht die Installation eines gemeinsamen Difavtomat oder RCD. Die Vorteile von Erdungsverbindungen bleiben die gleichen wie bei den zuvor betrachteten Optionen.

Die Unterschiede in den Funktionsprinzipien des RCD und der Differentialmaschine sind in dem Artikel angegeben, mit dessen Inhalt wir Ihnen empfehlen, sich vertraut zu machen.

Der einzige Nachteil eines Systems mit mehreren Steckdosen sind ihre Kosten, da Sie für jedes Gerät einen beträchtlichen Preis zahlen müssen. Eine Alternative zu dieser Option ist die Installation eines RCD für den gesamten Raum.

Nicht empfohlener geerdeter Stromkreis

Das schematische Diagramm zum Anschließen von Steckdosen mit RCDs ohne Erdung ist fast dasselbe wie die oben vorgeschlagenen zweistufigen und einstufigen Optionen. Der Unterschied besteht nur im Fehlen eines Drahtes, der die Stromentnahme aus dem Gehäuse des Haushaltsgeräts sicherstellt, wenn dessen elektrische Isolierung beschädigt ist.

Das Anschlussschema für eine Steckdose mit RCD ohne Erdung kann sowohl bei Vorhandensein als auch bei Abwesenheit eines gemeinsamen Difavtomaten verwendet werden

Tatsächlich wurde die überwiegende Mehrheit der Häuser und Hochhäuser bis zum Jahr 2000 nicht mit einer Erdung ausgestattet, daher ist dieses Verbindungsschema am gebräuchlichsten. Darin liegt jedoch eine versteckte Gefahr - der fehlende Kontakt zwischen dem Gehäuse des Haushaltsgeräts und dem "Boden".

Diese Tatsache ist nicht nur ein Problem für die menschliche Gesundheit, sondern wirkt sich auch negativ auf die Leistung von Mikroschaltungen in Haushaltsgeräten aus.Daher ist das Vorhandensein eines Erdungsbusses in der Hausverkabelung äußerst notwendig und wünschenswert.

RCD-Anschlussdiagramme in einem einphasigen Netzwerk

Die Industrie stellt Fehlerstromschutzschalter her, die für den Betrieb in einem einphasigen oder dreiphasigen Netz ausgelegt sind. Einphasige Geräte haben 2 Pole, dreiphasige - 4. Im Gegensatz zu Leistungsschaltern müssen Neutralleiter zusätzlich zu Phasendrähten an Trennvorrichtungen angeschlossen werden. Die Klemmen, an denen die Nullleiter angeschlossen sind, sind mit dem lateinischen Buchstaben N gekennzeichnet.

Um Menschen vor Stromschlägen zu schützen, werden am häufigsten RCDs verwendet, die auf Ableitströme von 30 mA ansprechen. In Feuchträumen, Kellern, Kinderzimmern werden auf 10 mA eingestellte Geräte eingesetzt. Trennvorrichtungen zur Brandverhütung haben eine Auslöseschwelle von 100 mA oder mehr.

Neben der Auslöseschwelle ist das Schutzgerät durch ein Nennschaltvermögen gekennzeichnet. Dieser Begriff bezieht sich auf den maximalen Strom, dem die Unterbrechungsvorrichtung auf unbestimmte Zeit standhalten kann.

Sehen Sie sich dieses Video auf YouTube an

Eine wichtige Voraussetzung für das zuverlässige Funktionieren des Schutzes gegen Kriechströme ist die Erdung von Metallgehäusen elektrischer Geräte. Die TN-Erdung kann mit einer separaten Leitung oder über den Erdungskontakt der Netzsteckdose erfolgen.

In der Praxis werden zwei Methoden verwendet, um Fehlerstromschutzschalter in einen Stromkreis einzubinden:

• RCD-Anschlussplan mit Einzelschutz;
• Gruppen-Verbraucherschutzsystem.

Die erste Schaltmethode wird am häufigsten verwendet, um leistungsstarke Stromverbraucher zu schützen.Es kann auf Elektroherde, Waschmaschinen, Klimaanlagen, elektrische Heizkessel oder Warmwasserbereiter aufgetragen werden.

Der Einzelschutz sieht den gleichzeitigen Anschluss des RCD und der Maschine vor, die Schaltung ist eine Reihenschaltung zweier Schutzgeräte. Sie können in einem separaten Kasten in unmittelbarer Nähe des elektrischen Empfängers platziert werden. Die Auswahl der Trennvorrichtung erfolgt nach Bemessungs- und Differenzstrom. Besser ist es, wenn das Bemessungsausschaltvermögen der Schutzeinrichtung eine Stufe höher ist als die Bemessungsleistung des Leitungsschutzschalters.

Beim Gruppenschutz wird eine Gruppe von Automaten, die verschiedene Lasten versorgen, an den RCD angeschlossen. Die Schalter sind dabei mit dem Ausgang der Fehlerstrom-Schutzeinrichtung verbunden. Der Anschluss eines RCD in einer Gruppenschaltung reduziert Kosten und spart Platz in Schaltschränken.

In einem einphasigen Netz erfordert der Anschluss eines RCD für mehrere Verbraucher die Berechnung des Bemessungsstroms der Schutzeinrichtung. Seine Belastbarkeit muss gleich oder größer als die Summe der Nennwerte der angeschlossenen Leistungsschalter sein. Die Wahl der Differenzialschutzschwelle richtet sich nach ihrem Verwendungszweck und der Gefährdungskategorie des Objekts. Das Schutzgerät kann in der Schalttafel im Treppenhaus oder in der Schalttafel in der Wohnung angeschlossen werden.

Das Schema zum Anschließen von RCDs und Maschinen in einer Einzel- oder Gruppenwohnung muss den Anforderungen der PUE (Electrical Installation Rules) entsprechen. Die Regeln schreiben eindeutig die Erdung von durch RCDs geschützten elektrischen Anlagen vor. Die Nichteinhaltung dieser Bedingung stellt einen groben Verstoß dar und kann negative Konsequenzen nach sich ziehen.

Verbindungsverfahren

Zunächst sollten Sie bei der Durchführung dieser Arbeiten darauf achten, dass alle erforderlichen Sicherheitsmaßnahmen eingehalten werden.

Schalten Sie die Stromversorgung am Installationsort aus, stellen Sie den Prozess mit einem brauchbaren Werkzeug bereit.

Dann müssen Sie bei Elektroarbeiten einige Regeln beachten:

Die Installation erfolgt streng nach einem zuvor vorbereiteten Schema.
Das Gerät wird im Schaltschrank neben den Maschinen montiert.
Das im Schirm befestigte Gerät ist mit Leitern mit einem Querschnitt von mindestens 2,5 mm (Kupfer) mit anderen Komponenten verbunden

Es ist wichtig, die auf dem Gehäuse des Schutzgeräts aufgedruckten Anschlusspläne zu verwenden.
Überprüfen Sie nach Abschluss der Installation und Verdrahtung der Leiter die Korrektheit der Anschlüsse und legen Sie die Stromversorgung an den Standort an.
Überprüfen Sie die Funktion des Geräts, indem Sie die Schaltfläche "Test" aktivieren. In der Regel besteht ein korrekt ausgewähltes Gerät den Testmodus erfolgreich

In der Regel besteht ein korrekt ausgewähltes Gerät den Testmodus erfolgreich.

Ist dies nicht der Fall, hat das Gerät nicht funktioniert, was bedeutet, dass die Berechnungen falsch durchgeführt wurden oder es irgendwelche Defekte in der Geräteschaltung gibt. Dann sollte der RCD ersetzt werden.

Wahl des Schutzes nach Merkmalen

Auswahl eines RCD für Leckstrom:

• 30mA für einleitenden RCD (für das ganze Haus);
• 30mA zum Schutz von Steckdosengruppen;
• 10 mA für ein Kinderzimmer, einzelne Verbraucher (bei separater Installation an Waschmaschine, Kühlschrank), für ein Badezimmer oder Räume mit hoher Luftfeuchtigkeit.

Geräte mit einem Ableitstrom von 50 mA oder mehr dienen nicht zum Schutz vor Personenschäden (der Körper hält nicht einmal 50 mA stand), sondern als Brandschutz.

Auslösekennlinie (auf jedem Gerät gekennzeichnet):

• AC - Geräte, die nur auf einen sinusförmigen (Wechsel-)Leckstrom ansprechen. Solche RCDs sind billig, aber weniger effektiv.Der Beweis ist, dass in europäischen Ländern keine Schutzgeräte mit AC-Klasse verwendet werden.
• A - reagiert auf AC- und DC-Leckströme in Geräten mit elektronischen Wandlern. Universelle Optik. Installieren Sie es für Netzwerke, die Computer, Waschmaschinen und Geschirrspüler mit Strom versorgen, da der erste Typ für sie möglicherweise nicht effektiv ist. Sie kosten etwas mehr als AC.

Ein hochwertiges RCD ist besser als mehrere minderwertige - darüber haben wir oben bereits gesprochen

Daher empfehlen wir, sich auf folgende Hersteller zu konzentrieren:

• ABB - Serie F200 (Typ AC) und FH200 (Typ A), Nennstrom 16-125 A, Empfindlichkeit 10, 30, 100, 300, 500 mA, Kabelquerschnitt bis 35 mm2.
• Eaton (Moeller) - PF4-, PF6-, PF7- und PFDM-Serie (bis 63 A, maximaler Ableitstrom für Brandschutz 300 mA, für Personenschutz 30 mA).
• Serie ETI - EFI6-2 (bis 63 A, zum Schutz vor Beschädigungen bis 30 mA).
• Hager etwa 10 Serien (CDA CDS, FA, CD usw.) mit selbstklemmenden Klemmen und ohne diese, für ein-, zwei-, drei- und vierpolig und die gleiche Anzahl von Kontakten.

Alle vorgestellten Modelle von RCDs sind im Online-Shop für Elektrotechnik erhältlich.

Wir danken der Elektrofirma Axiom-Plus für ihre Hilfe bei der Vorbereitung des Materials.

Weiter im Video erfahren Sie, wie Sie den RCD richtig anschließen.

RCD-Installationsanweisungen

Zuerst müssen Sie einen Ort auswählen, an dem das Gerät montiert werden soll. Es werden 2 Optionen verwendet: ein Schild oder ein Schrank. Die erste ähnelt einer Metallbox ohne Deckel, die in einer für die Wartung geeigneten Höhe befestigt ist.

Der Schrank ist mit einer abschließbaren Tür ausgestattet.Einige Schranktypen haben Öffnungen, damit Sie Zählerstände ablesen können, ohne absichtlich die Tür zu öffnen und die Geräte auszuschalten.

Schutzgeräte werden auf horizontal angeordneten Tragschienen befestigt. Der modulare Aufbau von Automaten, Difavtomatov und RCD ermöglicht es Ihnen, mehrere Teile auf einer Schiene zu platzieren

Der Neutralleiter wird immer an den linken Klemmen am Ein- und Ausgang angeschlossen, und der Phasenleiter wird an den rechten Klemmen angeschlossen. Eine der Optionen:

• Eingabeterminal N (oben links) - von der Eingabemaschine;
• Ausgang N (unten links) - zu einem separaten Nullbus;
• Eingabeterminal L (oben rechts) - von der Eingabemaschine;
• Ausgang L (unten rechts) - um Maschinen zu gruppieren.

Zum Zeitpunkt der Installation der Schutzeinrichtung können Leistungsschalter bereits auf der Schalttafel installiert sein. Um die Anordnung von Geräten und Kabeln anzuordnen, müssen Sie die Geräte möglicherweise in einer bestimmten Reihenfolge neu anordnen.

Wir präsentieren ein Beispiel für die Installation eines Einführungs-RCD in einem Schaltschrank, in dem bereits ein Zähler, eine Einführungsmaschine und mehrere Leistungsschalter für einzelne Stromkreise vorhanden sind - Beleuchtung, Steckdose usw.

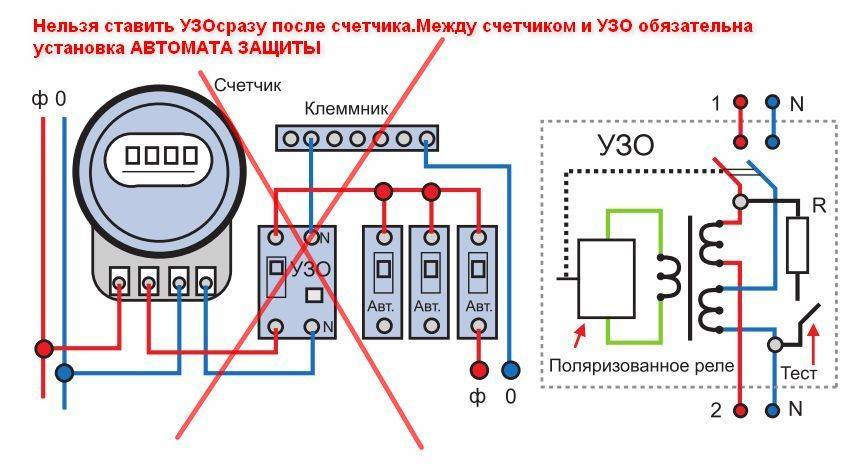

Schließen Sie niemals einen RCD am Eingang an - er folgt immer dem allgemeinen Eingangsleistungsschalter. Wenn ein Zähler verwendet wird der Fehlerstromschutzschalter bewegt sich auf die dritte Position vom Eingang.

Beschreibung des Verbindungsprozesses:

• wir montieren das Gerät auf einer DIN-Schiene rechts neben der Maschine – einfach aufstecken und mit etwas Kraft andrücken, bis es klickt;
• wir strecken die geschnittenen und abisolierten Drähte von der Maschine und dem Nullbus, führen sie gemäß dem Diagramm in die oberen Klemmen ein und ziehen die Befestigungsschrauben fest.
• Führen Sie auf die gleiche Weise die Drähte in die unteren Klemmen ein und ziehen Sie die Schrauben fest;
• wir testen - zuerst schalten wir die allgemeine Maschine ein, dann den RCD, drücken die Taste "Test". Beim Drücken sollte sich das Gerät ausschalten.

Um sicherzustellen, dass der Anschluss korrekt ist, wird manchmal ein Leckstrom gestaffelt. Sie nehmen zwei Arbeitsdrähte - "Phase" und "Masse", und bringen gleichzeitig die elektrischen Lampen zur Basis. Es gibt ein Leck und das Gerät sollte sofort funktionieren.

Wie schließe ich den RCD unabhängig an?

Der tödliche Strom für Menschen beträgt 0,1 A. Der letzte Schritt besteht darin, den RCD selbst zu überprüfen, was durch Drücken der Testtaste durchgeführt wird.
Ein Ausfall dieses Geräts tritt auf, wenn der Wert eines einphasigen elektrischen Stroms der Betriebsparameter überschritten wird. Sie haben die gleiche Nennbetriebsspannung - V oder V.
In der Hausverkabelung ist es üblich, ein Gerät mit einem mA-Abschaltstrom zu verwenden. Es bietet Schutz vor Spannungsüberlastungen und Kurzschlüssen, während der RCD das Fehlen von Kriechströmen überwacht und so einen kombinierten Schutz erhält.
Dies kann vor elektrischem Schlag schützen und Gesundheit oder Leben retten. Entscheiden Sie anhand des Diagramms, ob Sie einen Fehlerstromschutzschalter auf einer separaten Leitung oder nach dem Zähler haben.
Unverzeihliche Filmfehler, die Ihnen wahrscheinlich nie aufgefallen sind Es gibt wahrscheinlich sehr wenige Menschen, die nicht gerne Filme sehen. Der tödliche Strom für Menschen beträgt 0,1 A. Es empfiehlt sich, mindestens einmal im Monat eine Kontrolle über die Taste durchzuführen. Wie das in der Praxis funktioniert, zeigt das Video.

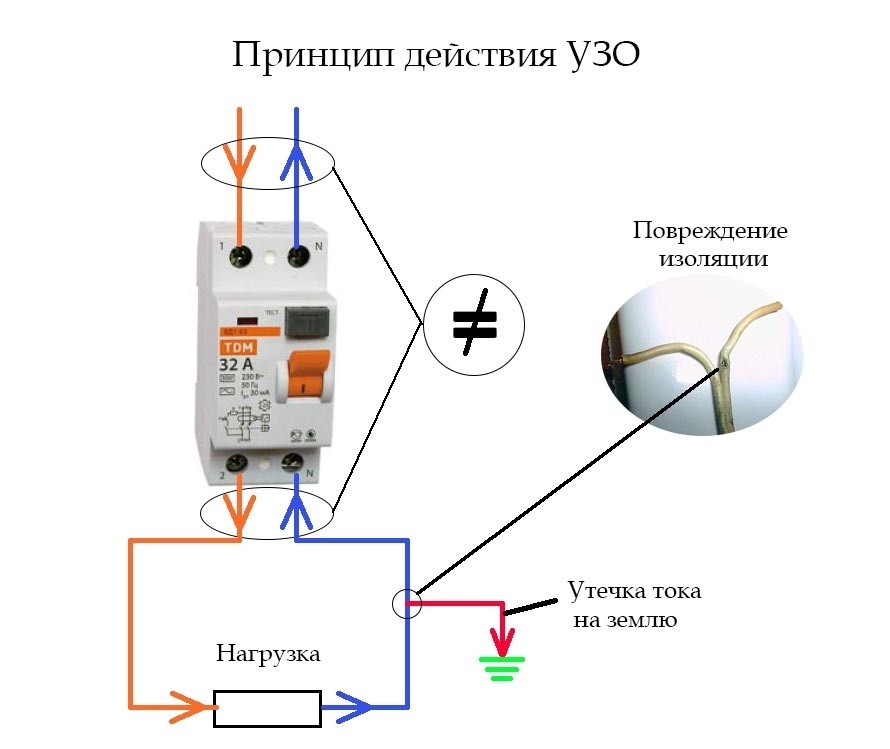

Was ist ein Sicherheitsverbindungsgerät

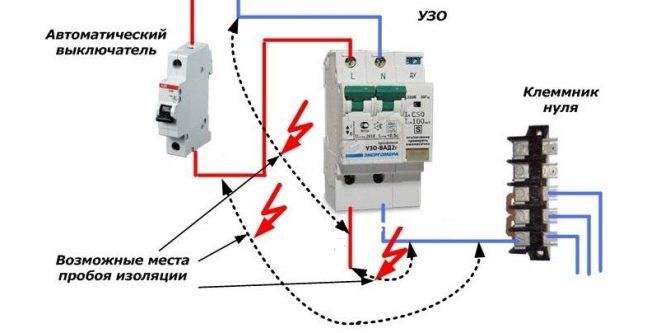

Der Nachteil des Schemas ist die Schwierigkeit, die Schadensstelle zu finden.Fehlerstromschutzschalter von innen Das Funktionsprinzip des RCD besteht darin, dass bei einem Leckstrom in der Verkabelung sein Wert entlang der Phasen- und Nullleiter unterschiedlich ist.

Der zweite Wert ist der Differentialstrom, bei dessen Erreichen der Schutz aktiviert wird. Ein negativer Punkt in der Funktionalität dieses Geräts ist die direkte Reaktion auf das Auftreten von Leckströmen, unabhängig von der Quelle des Auftretens. Auch dies führt zu Fehlfunktionen. Damit sich hohe Ströme zum Unfallzeitpunkt nicht negativ auf den Fehlerstrom-Schutzschalter auswirken, muss dieser zusammen mit der Maschine an den Stromkreis angeschlossen werden. Wie man jünger aussieht: Die besten Haarschnitte für über 30, 40, 50, 60 Mädchen in ihren 20ern machen sich keine Gedanken über die Form und Länge ihrer Haare.

Ein solches Schema ist nicht gefährlich, aber der RCD wird damit nicht funktionieren, da sein Funktionsprinzip verletzt wird. Schließen Sie nach dem Zähler den RCD an. Eine Erdungsschiene muss installiert werden.
Dreiphasiges RCD-Arbeitsprinzip. Wie ein dreiphasiger RCD funktioniert

Mögliche Gestaltungsmöglichkeiten

Bei einer Kombination aus Steckdose und RCD sind beide Geräte gleichwertig. Es ist schwierig, die Hauptrolle eines von ihnen zu bestimmen. Daher können sie äußerlich eine Steckdose mit einem RCD oder eine RCD mit einer Steckdose sein.

Der Schutzadapter besticht durch seinen günstigen Preis und seine einfache Handhabung. Es kann jederzeit in einen anderen Raum verschoben werden, um das gewünschte Gerät anzuschließen

Das Design dieser Geräte kann wie folgt sein:

• Modul im Sockel eingebaut;
• Monoblock-Adapter, der in eine einfache Buchse gesteckt wird;
• Modul auf einer DIN-Schiene montiert.

Tatsächlich handelt es sich bei diesen Geräten um zwei unabhängige Geräte, die innerhalb desselben Designs verbunden sind.Ihre Funktionalität ist dieselbe, daher ist das Hauptauswahlkriterium die Bequemlichkeit eines bestimmten Modells in einer bestimmten Situation.

RCD-Installationsmethoden

Es gibt zwei Möglichkeiten, das Gerät zu installieren. Die erste Option beinhaltet die Installation eines gemeinsamen RCD im Schaltplan unmittelbar hinter dem Zähler und der Maschine. Mit einer allgemeine RCD für Wohnung oder Haus, es ist sehr schwierig, einen Ort für Stromlecks durch die Kabelisolierung zu finden. Eine solche Verletzung der Isolierung muss in der gesamten Wohnung oder im Ferienhaus gesucht werden.

Eine Variante des Schaltplans mit einem gemeinsamen RCD und Schutzerde in einem einphasigen Netzwerk

In diesem Fall schaltet der RCD die gesamte Wohnung stromlos. Als weitere Option werden mehrere RCDs, separat für jede Richtung der elektrischen Verkabelung, im Wohnzimmer, in der Küche, im Schlafzimmer und im Kinderzimmer installiert. Ein solches Schema der separaten elektrischen Verkabelung in den Räumen ist in der Schalttafel im Flur montiert.

Mehrere RCDs sind in derselben Schalttafel installiert. Diese Option ist natürlich teuer, hat aber einige Vorteile. Erstens wird das Netzwerk beim Auslösen des RCD nur in eine Richtung abgeschaltet, und im anderen Teil der Wohnung bleibt die Netzwerkspannung erhalten. In einem Raum ist es einfacher, nach Schäden an der elektrischen Verkabelung zu suchen.

Variante des Schaltplans mit separatem RCD für Steckdosen und Schutzerde in einem einphasigen Netz

In einem Kinderzimmer schützt eine separat angeschlossene RCD-Vorrichtung Kinder schneller vor dem Berühren einer gefährlichen Steckdose als bei der allgemeinen RCD-Option. Bei der Option Kinderzimmer ist ein RCD mit einem Auslösestrom von weniger als 10 mA eingebaut. Im Badezimmer oder in der Küche, wo sich die Waschmaschine befindet, müssen Sie einen RCD mit einem großen Auslösestromwert (300 mA - 500 mA) installieren, da ein RCD mit einem Auslösestrom von 10 mA die Küche ständig ausschaltet .

RCDs werden nach dem optimalen Strom für alle Lasten in Ampere ausgewählt. Die Ansprechzeit des RCD - ein hochwertiges Gerät - beträgt bis zu 0,1 Sekunden, während dieser Zeit ist kein Stromschlag zu spüren. Die Schutzeinrichtung ist einmal im Monat und nach jeder Notbetätigung durch Drücken der RCD-Prüftaste auf Funktionsfähigkeit zu prüfen.

Schlussfolgerungen und nützliches Video zum Thema

Das Video erzählt von den Nuancen und zeigt die Details zum Anschließen einer Schutzvorrichtung unter den Betriebsbedingungen der nach dem TN-C-System hergestellten elektrischen Verkabelung.

Verständliche Erklärungen des Autors zum Betrieb des RCD unter solchen Bedingungen und praktische Demonstrationen:

Am Ende des Übersichtsmaterials möglicher Schaltungskonfigurationen mit RCDs muss auf die Relevanz der Verwendung dieser Geräte hingewiesen werden. Die Einführung von Fehlerstrom-Trennschaltern ist eine deutliche Erhöhung des Sicherheitsniveaus bei der Nutzung elektrischer Netze. Die Hauptsache ist, Geräte auszuwählen und richtig anzuschließen.

Wenn Sie Erfahrung mit dem Anschluss von RCDs an einphasige Netze ohne Erdung haben, teilen Sie diese bitte mit unseren Lesern

Sagen Sie uns, auf welche Punkte Sie achten müssen, kennen Sie vielleicht einige Feinheiten der Verbindung, die wir in unserem Material nicht erwähnt haben? Hinterlassen Sie Ihre Kommentare und stellen Sie Fragen im Block unter dem Artikel
