Überblick über die Pumpe "Gnome" - Spezifikationen und Kundenrezensionen

Sorten

Das Angebot an Gnome-Pumpen verschiedener Hersteller umfasst etwa ein Dutzend Modelle. Gleichzeitig hat die Kennzeichnung der Einheit folgende Form: „Gnome 35-35“. Die erste Zahl gibt die Leistung an, gemessen in Kubikmetern pro Stunde, die zweite Zahl ist der Flüssigkeitsdruck.

Herkömmlicherweise lassen sich alle Tauchpumpen der Gnome-Serie in drei Typen einteilen:

1. Traditionelle Schlammpumpen.
2. Explosionsgeschützt.
3. Hoher Druck.

Schlammaggregate

Dies ist die beliebteste und zahlreichste Serie solcher Pumpgeräte. Diese Serie umfasst etwa hundert Modifikationen von Gnome-Entwässerungspumpgeräten. Alle von ihnen unterscheiden sich in technischer Hinsicht Merkmale und Funktionen des Betriebs. Wir listen die beliebtesten von ihnen auf:

• Gnome-Pumpausrüstung mit der Bezeichnung 6-10 ist eine Einheit mit einer Kapazität von 6 m³ / h und einer Flüssigkeitsdruckgrenze von 10 m. Seine Leistung beträgt 0,6 kW.
• Zwerg markiert 10-10. Die Leistung dieser Entwässerungspumpen beträgt 10 m³ / h, die zulässige Förderhöhe beträgt 10 m. Es sind Modelle mit einer Leistung von 0,75 und 1,1 kW im Handel. Zwei Versionen dieser Einheit werden auch für Netze von 220 V und 380 V hergestellt. Dieses Modell hat eine Modifikation zum Pumpen heißer Flüssigkeiten, die mit Tr gekennzeichnet ist.
• Die Gnome-Modifikations-Elektropumpe mit der Bezeichnung 16-16 ist ein Modell mit einer Förderhöhe von 16 m und einer Kapazität von 16 m³ / h. Es gibt drei Varianten dieses Geräts mit einer Kapazität von 1,1; 1,5 und 2,2 kW.
• Gnome-Tauchpumpenausrüstung mit der Kennzeichnung 25-20 erzeugt einen Wasserdruck von 20 m und hat eine Kapazität von 25 m³ / h. Das Gerät ist in drei verschiedenen Kapazitäten erhältlich: 2.2; 3 und 4 kW. In dieser Serie können Sie ein Modell erwerben, das heiße Flüssigkeiten pumpt.

Außerdem sollte die Kategorie der Schlammpumpen Modelle mit Markierungen von 40-25 bis 600-10 umfassen. Einige dieser Modifikationen sind mit Kontrollstationen ausgestattet. Normalerweise sind die Preise für solche Geräte 1,5-mal höher als für herkömmliche Schlammmodelle.

explosionsgeschützt

Dies ist keine so umfangreiche Serie. Es hat nur 10 Modifikationen von Gnome-Pumpen. Für den häuslichen Bedarf ist dieses Gerät kaum brauchbar, für Industrie- und Fertigungsunternehmen ist es jedoch einfach unersetzlich. Um explosionsgeschützte Modelle von gewöhnlichen zu unterscheiden, sollten Sie sich die Markierungen ansehen. Es muss die Buchstaben EX enthalten.

Die Modellpalette dieser Serie umfasst einige der oben genannten Modelle nur in einem geschützten hermetischen Gehäuse und mit erhöhter Leistung. Drei von ihnen sind für den Einsatz in heißer Umgebung ausgelegt.

Die Kosten solcher Modelle steigen im Vergleich zu herkömmlichen Schlammeinheiten um ein Vielfaches. Daher sollte die Wahl dieser Pumpe nur dann getroffen werden, wenn es angemessen ist, sie zu verwenden.

Hoher Druck

Die Kategorie der Hochdruckpumpgeräte umfasst nur sieben Gnome-Modifikationen. Für den Haushaltsbedarf sind solche Pumpen nicht geeignet, da sie sehr leistungsstarke Eigenschaften haben. Die Parameter dieser Einheiten sind wie folgt:

• Die Hochdruckeinheit Gnome 50-80 hat eine Kapazität von 50 m³ / h, eine maximale Förderhöhe von 80 m. Die Leistung einer solchen Pumpanlage beträgt 30 kW.
• Die Pumpe Gnome 60-100 hat eine Kapazität von 60 m³ / h und eine maximale Förderhöhe von 100 m. Ihre Leistung beträgt 45 kW.
• Die Einheit Gnom 80-70 ist eine Hochdruckpumpe mit einer Leistung von 35 kW, einer Kapazität von 80 m³/h und einer zulässigen Förderhöhe von 70 m.
• Pumpen mit einer Leistung von 45 kW sind Geräte mit der Kennzeichnung 160-40, 140-50, 100-80. Ihre Leistung und ihr Druck können anhand der digitalen Bezeichnung beurteilt werden.
• Das Gerät mit einer Leistung von 40 kW ist eine Hochdruckpumpe Gnome 110-60.

2 Typen und ihre Unterschiede, Geltungsbereich

Alle heute erhältlichen Tauchpumpen von Gnome und alle ihre Varianten haben ungefähr das gleiche Design. Um zu wissen, worauf Sie sich verlassen können und ob die Gnome-Tauchmotorpumpe das geplante Arbeitsvolumen bewältigen kann, müssen alle bisher vorgestellten Leistungen und ihre Einordnungsmerkmale berücksichtigt werden.

Zunächst ist zu beachten, dass das Vorhandensein von zwei Zahlen neben dem Namen der Pumpe, z. B. ein Tauchpumpenzwerg 16 16, bedeutet: die Leistung des Systems (in Kubikmetern / Stunde) und die zweite Zahl gibt seinen maximalen Druck an (die Fähigkeit, Wasser auf eine bestimmte Höhe zu heben).

Arten von Pumpen der Marke Gnome

Das heißt, für die obige Pumpe beträgt die maximale Wasserversorgung 16 Kubikmeter pro Stunde und der maximale Druck ebenfalls 16 Meter. Abhängig von den auszuführenden Aufgaben können Sie zwischen den folgenden Arten von Gnome-Tauchpumpen wählen: 6 10; 10 10; 16 16; 25 20; 40 25; 53 10.

Die ersten drei der vorgestellten Typen sind weiter verbreitet, da sie optimal in die Standardbetriebsbedingungen eines kleinen Unternehmens passen, während sie wie die letzten drei Gnome-Tauchpumpen über einen Elektromotor mit erhöhter Leistung verfügen, der ihren Einsatz ermöglicht bei großen und konstanten Fördermengen.

Für welche spezifischen Zwecke kann eine Entwässerungs-Zwergpumpe verwendet werden?

• Abpumpen von überschüssiger Flüssigkeit aus Baugruben und Baugruben.
• Organisation von Bewässerungsarbeiten, praktisch auf jedem Gebiet der Erde.
• Entwässerung während der Landgewinnungsarbeiten.
• Abpumpen von Abwässern, die in die Brunnen von unterirdischen Versorgungsunternehmen gefallen sind.
• Beseitigung von Wasser aus den Kellern von Gebäuden.

Der Vorteil einer solchen Pumpe ist die Fähigkeit, in einem weiten Temperaturbereich von 0 bis 95 Grad Celsius zu arbeiten. Auch beim Abpumpen von Flüssigkeiten mit Kraftstoff- und Schmiermittelpartikeln hilft Ihnen die Gnome Entwässerungspumpe, denn sie verfügt über einen Explosionsschutz für solche Situationen.

Um den richtigen Entwässerungspumpenzwerg auszuwählen, müssen alle Nuancen berücksichtigt werden.Der Pumpenhersteller Gnome macht uns eine recht gute Auswahl an Vorschlägen für die Auswahl eines Aggregats, das für unsere Produktion / Anlage geeignet ist.

Gnome-Pumpgerät

Damit Ihre Wahl ausgewogen und richtig ist, denken Sie sorgfältig und langsam alle technischen Nuancen des Betriebs durch und konsultieren Sie, wenn möglich, einen Spezialisten.

Entscheiden Sie zunächst selbst, welche Kraft und Leistung die Pumpe haben soll. Überlegen Sie als Nächstes, ob Sie eine hochtemperaturbeständige Pumpe benötigen, um Ihren Anforderungen gerecht zu werden. Denn wenn „heißes“ Wasser in eine herkömmliche Pumpe eintritt, sind Ausfälle nicht zu vermeiden.

Die meisten Bewertungen über die Gnome-Pumpe sind positiv. Die Leute mögen das „Panzerbrechen“ seines Körpers und die Zuverlässigkeit des Mechanismus selbst. Gleichzeitig können Sie negative Kommentare zum Ausfall des Geräts beobachten.

Dies geschieht (zum größten Teil) durch Verletzung der für den Betrieb eines bestimmten Pumpentyps empfohlenen Bedingungen. Prüfen Sie deshalb regelmäßig den technischen Zustand und die Betriebsumgebung der Tauchpumpe.

Haupthersteller

Der russische Pumpenhersteller Gnome hat die größte Verbreitung auf dem GUS-Markt, darunter: Valdai Pump Plant, Moscow Pump Plant, Livgidromash, Euromash, Agrovodkom und andere. Die Wahl des Herstellers bleibt Ihnen überlassen.

Unser Rat wäre, vor dem Kauf den gesamten Markt zu analysieren: Preise, Angebote, Cash-Modelle. Und Sie müssen auch berücksichtigen, dass der Preis der Pumpe zu Beginn der Saison leicht ansteigt. Treffen Sie Ihre Wahl also mit Bedacht.

1 Anwendungen

Wichtel-Entwässerungspumpen sind ideal zum Pumpen von Schmutzwasser mit einem geringen, was sehr wichtig ist, Gehalt an Fremdstoffen. Darüber hinaus kann dieser Pumpentyp auch zum Pumpen von sauberem Wasser verwendet werden.

Wie jede andere Tauchpumpe werden Gnome-Pumpen in einer Vielzahl von Branchen eingesetzt. Am häufigsten wird eine Kot-Tauchpumpe verwendet, um Wasser aus den folgenden Quellen zu reinigen oder zu pumpen:

• Industrielles Wasser;
• Brauchwasser aus Abwasser (mit Ausnahme von Fäkalien);
• Grundwasser, meist aus Baugruben oder seltener aus Gruben;
• Gewässer stark verschmutzter oder sumpfiger Stauseen.

Gleichzeitig wird die Tauchpumpe der Marke Gnome in folgenden Bereichen eingesetzt:

• Kommunale Ökonomie. Im Falle eines Vorunfalls oder einer Notflut werden Pumpen dieser Art als Fäkalienreiniger verwendet, um kontaminiertes Wasser aus verschiedenen Kellern zu pumpen;
• Metropolitan zum Pumpen von Flüssigkeiten in Gruben oder Gräben;
• Die Entwässerungs-Tauchmotorpumpe hat sich im Industrie- und Tiefbau bewährt. Damit können Sie Hochwasser aus Gruben abpumpen. Darüber hinaus leistet die Pumpe hervorragende Arbeit bei Grundwasser;
• In der Landwirtschaft zur Landgewinnung;
• EINHUNDERT. Die Fäkalienpumpe Gnome wird an Tankstellen zum Ablassen von Abwasser aus verschiedenen Geräten beim Waschen von Autos verwendet;
• Das Unterwasser-Entwässerungsgerät wird letztlich in Industriebetrieben eingesetzt. Es ist in Produktionsprozessen und für die Organisation von Abwasserbehandlungsanlagen erforderlich.

Entwässerungspumpen Gnome mit Kabel

1.1 Allgemeine Merkmale und Merkmale

Die technischen Eigenschaften von Gnome-Pumpen ermöglichen es ihnen, in einem flüssigen Medium in Temperaturbereichen zwischen 0 und +95 Grad Celsius zu arbeiten. Der zulässige pH-Bereich beträgt 5 - 10 pH. Während des Betriebs von Pumpen dieses Typs beträgt der Gehalt an Verunreinigungen nicht mehr als zehn Prozent, und die Größe der Verunreinigungen sowie der Partikel mit Einschlüssen sollte 5 Millimeter nicht überschreiten.

In Anbetracht der Tatsache, dass sich die Gnom-Tauchmotorpumpe durch ein zuverlässiges Design und eine hervorragende Festigkeit des Gehäusemechanismus auszeichnet und gleichzeitig über hervorragende technische Eigenschaften verfügt, kann dieser Pumpentyp unter schwierigen und aggressiven Bedingungen eingesetzt werden. Darüber hinaus haben Pumpen dieser Art noch folgende Vorteile:

• Einfach zu entfernender und zu reinigender Filter;
• Einfache Reparatur. Aufgrund der robusten Bauweise des Geräts ist eine Reparatur jedoch selten erforderlich. Darüber hinaus ist eine Reparatur normalerweise erforderlich, wenn die Pumpenteile vollständig abgenutzt sind, wo eine Reparatur als solche nicht mehr möglich ist und ein vollständiger Austausch des Teils erforderlich ist;
• Die Schmutzwasserpumpe hat einen langen wartungsfreien Betrieb;
• Hochwertige Materialien, aus denen das Gerät hergestellt ist, und eine hohe Verschleißfestigkeit des Geräts ermöglichen es, unter mehr als aggressiven Umgebungsbedingungen ohne "Laune" für Reparaturen zu arbeiten.
• Enorme Arbeitseffizienz;
• Einfache Installation und späterer Betrieb sowie Wartung;
• Das Design von Pumpsystemen vom Typ Gnome ermöglicht die gleichzeitige Verwendung mehrerer Geräte auf einmal. So können Sie effizienter arbeiten und bei Bedarf Reparaturen direkt während des Betriebs der Pumpe durchführen.

Tipps

Multifunktionspumpen "Gnome" nehmen unter anderen Marken hohe Positionen in der Beliebtheitsskala ein. Die Entzifferung des Namens dieser Einheiten spricht für sich und klingt so - Dirty Water Pump Single Stage Monoblock. Eine etablierte Produktion gewährleistet die Herstellung hochwertiger Geräte, die in einer Vielzahl von Branchen aktiv eingesetzt werden.

Beim Kauf einer Gnome-Pumpe müssen viele wichtige Faktoren berücksichtigt werden, die in direktem Zusammenhang mit der weiteren Verwendung des Produkts stehen. Zunächst lohnt es sich, sich für den zukünftigen Zweck des Geräts zu entscheiden, wonach Sie mit der Auswahl eines Modells mit geeigneter Leistung und Leistung beginnen können.

Bei regelmäßiger Nutzung des Gnome-Geräts empfiehlt es sich, rechtzeitig eine technische Inspektion durchzuführen und Einträge in einem speziellen Reisepass zu fixieren. Hersteller empfehlen eine monatliche Wartung der Geräte, um deren Lebensdauer und eine rechtzeitige Fehlerbehebung zu erhöhen.

Die Wartung umfasst die folgenden Aktionen:

• Öl kontrolle;
• Überprüfung der Unversehrtheit des Netzkabels sowie Beseitigung von Verformungen am Schlauch;
• Besichtigung und Beseitigung des entstandenen Schadens;
• Messung des Isolationssicherheitsniveaus.

Es wird empfohlen, das Öl alle 250 Betriebsstunden oder beim Eindringen von Fremdflüssigkeiten und -elementen nachzufüllen. Dazu wird die Gnome-Einheit auf einer ebenen Fläche installiert, der Stopfen im Lagerschild entfernt und anschließend das Öl nachgefüllt oder ausgetauscht. Ein kompletter Austausch erfordert ein Volumen von 300 ml. Als ausschließlich für Pumpen konzipiertes Spezialöl sowie in der üblichen technischen Ausführung mit mittlerer oder niedriger Viskosität geeignet.

Nachdem das Gerät zum Pumpen von Flüssigkeiten mit Schlammverunreinigungen verwendet wurde, lohnt es sich, das Gerät zum Pumpen von sauberem Wasser zu starten, um die inneren Strukturelemente zu reinigen. Wenn der Mechanismus längere Zeit nicht verwendet wurde, müssen Sie vor dem Einschalten den Rotationsgrad des Laufrads überprüfen. Die Einhaltung dieser Regeln und Empfehlungen trägt dazu bei, die ursprünglichen Eigenschaften der Produkte lange zu erhalten und ihre Lebensdauer zu verlängern.

Zahlreiche Bewertungen zeigen, dass die Gnome-Pumpen praktisch keine Analoga haben. Aufgrund ihrer einwandfreien Qualität, Funktionalität und angemessenen Kosten werden diese Produkte auf dem Weltmarkt stark nachgefragt. Sie werden nicht nur zu Hause, sondern auch in großen Industrieanlagen aktiv eingesetzt. Ein etablierter Produktionsprozess, sowie der Einsatz modernster Technologien und Materialien, machen die Geräte dieser Marke zu wahren Gefährten, denn jedes Modell vereint nur die besten Eigenschaften harmonisch in sich.

Sehen Sie sich im nächsten Video den Test der Pumpe Gnome 25-20 an.

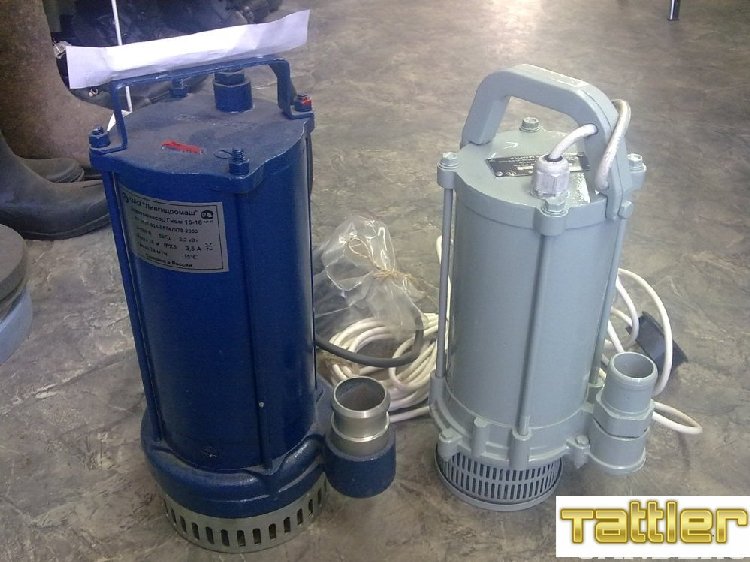

Pumpen verschiedener Hersteller: Ihre Vor- und Nachteile

Am häufigsten auf dem Markt finden Sie die Produkte des Pumpwerks Odintsovo und MNZ Nr. 1. Zu den unbestreitbaren Vorteilen der ersten Gruppe gehören:

• Möglichkeit, Geräte mit zwei Hauptmodifikationen auszuwählen: ohne oder mit Kühlmantel.
• Die hohe Qualität der Montage garantiert Zuverlässigkeit und schließt Defekte aus.
• Durchdachtes Design.

Die Hauptnachteile sind laut Kundenbewertungen die hohen Installationskosten, zu teure Reparaturen und teure Ersatzteile für sie.Darüber hinaus sind kostenlose Garantiereparaturen aufgrund der inoffiziellen Politik des Herstellers praktisch unmöglich. Es ist erwähnenswert, dass es nur sehr wenige Modelle dieses Herstellers gibt, die für den häuslichen Bedarf bestimmt sind.

Jeder, der die Geräte des Werks Odintsovo verwendet hat, betont, dass es sich um hervorragende, hochwertige Geräte handelt, die von denjenigen gekauft werden sollten, die eine hohe Zuverlässigkeit für ein angemessenes Geld wünschen.

Wer sich für den Kauf einer solchen Pumpe entscheidet, sollte auf Modelle mit Kühlmantel achten. Es ermöglicht dem Gerät, in einem halb untergetauchten Zustand zu arbeiten, und verlängert seine Lebensdauer erheblich.

Pumpen von Odintsovo können mit oder ohne Kühlmantel produziert werden

Die Produkte der Anlage MNZ Nr. 1 zeichnen sich aus durch:

• Die niedrigsten Kosten im Vergleich zu anderen Herstellern.
• Niedrige Kosten für Reparaturen und Ersatzteile.
• Möglichkeit zum Pumpen stark verschmutzter Wässer, wie z. B. Abflüsse von Autowaschanlagen, zementhaltige Flüssigkeiten usw.
• Geringes Gewicht des Geräts.

Käufer stellen jedoch fest, dass während des Betriebs eine Reihe erheblicher Mängel auftreten:

• Schlechte Verarbeitungsqualität.
• Hohe Empfindlichkeit gegenüber Abweichungen des Spannungsnormals im Netz bis hin zum Ausfall des Elektromotors und Anlaufkondensators.
• Zerbrechlichkeit von Kunststoffteilen: unteres Filtergehäuse und Tragegriff.
• Erfolglose Konstruktion der Ölkammer, aufgrund derer bei minderer Qualität der Baugruppe Öl aus der Kammer in das Auslassrohr des Geräts austreten kann.
• Die Montage auf Zugstangen führt manchmal zum Kippen des Lagerschilds oder der oberen Abdeckung, was zum Festfressen des Motorrotors führen kann.

Die Pumpe kann nur im vollständig eingetauchten Zustand arbeiten, da sonst starke Überhitzung und Motorausfall möglich sind.

Die billigsten der Gnompumpen sind Geräte, die von MNZ No. 1 hergestellt werden

Laut Bewertungen leistet die bei MNZ Nr. 1 hergestellte Gnom-Wasserpumpe mit ihren Funktionen bei eher seltenen Notarbeiten hervorragende Arbeit. Darüber hinaus wird es für den Betrieb unter schwierigen Bedingungen gekauft, wenn zur Erfüllung der Aufgabe die Sicherheit eines relativ kostengünstigen Mechanismus vernachlässigt werden kann. Diese Einheiten sind wartungsfähig, und die Billigkeit ihrer Ersatzteile, mit Ausnahme des Motors, ermöglicht es ihnen, mit zuverlässigeren, aber viel teureren Geräten anderer Fabriken zu konkurrieren.

Seltener in den Regalen stehen Pumpen von Livgidromash und Polesyeelectromash. Dies sind zuverlässige und hochwertige Modelle. Ihre Kosten sind jedoch auch recht hoch. Außerdem können bei erforderlichen Reparaturen aufgrund der geringen Anzahl von Servicezentren in Russland Schwierigkeiten auftreten. Geräte werden meistens direkt ins Werk geschickt.

Livnensky-Zwerge - hochwertige und zuverlässige Installationen

Eine Vielzahl von Modellen von Wichtelpumpen macht es einfach, die beste auszuwählen. Die Geräte haben sich als nahezu unverzichtbare Option etabliert, mit der Sie schnell und effizient das Problem lösen können, ein ausreichend großes Flüssigkeitsvolumen mit einer Vielzahl von Verunreinigungen abzupumpen.

Feinheiten der Installation und Reparatur

Pumpen "Gnome" werden auf dem Weltmarkt in Form von Monoblöcken präsentiert, die aus zwei Teilen bestehen: einem Elektromotor und einem Pumpenteil.Der Antrieb des Gerätes erfolgt über eine Startvorrichtung, die sich am Seil befindet. Für maximalen Komfort sind Gnome-Produkte mit speziellen Kondensatoren und Leistungsschaltern ausgestattet, die als Schutz vor Motorüberhitzung dienen. Unmittelbar vor dem Einschalten wird das Gerät ganz oder teilweise in Wasser getaucht. Ohne Wasser darf das Gerät nicht länger als 15 Minuten betrieben werden.

Bei der Vorbereitung der Gnome-Pumpe für den Betrieb ist es notwendig, das Gerät auf Körperschäden zu untersuchen, die nicht nur am Körper, sondern auch am Netzkabel auftreten können. Überprüfen Sie unbedingt das Vorhandensein von Öl in der entsprechenden Kammer. Danach müssen Sie den Stopfen von der Düse entfernen und das Gerät an einen flexiblen Schlauch anschließen, der auf beiden Seiten mit speziellen Klemmen befestigt ist. Die Größe des Schlauchs wird individuell für jedes Pumpenmodell unter Berücksichtigung der Parameter seiner Druckleitung ausgewählt.

Beim Eintauchen der Pumpe "Gnome" mit einem Kabel in die Grube muss sie eine ausschließlich vertikale Position mit einer zulässigen Abweichung von nicht mehr als 10 Grad haben. Es ist notwendig, einen vollständigen Ablauf aus dem Schlauch zu gewährleisten, um das Auftreten von Biegungen und Brüchen daran zu verhindern. Bei der Aufstellung des Gerätes auf sandigem oder schlammigem Untergrund ist es notwendig, am Aufstellungsort zunächst einen Untergrund in Form einer gummierten Matte auszulegen. Durch eine solche Maßnahme wird eine stabile und rutschfeste Unterlage beim Aufstellen des Gerätes geschaffen. Nachdem Sie die Pumpe eingestellt und alle Betriebsregeln beachtet haben, kann es losgehen.

Es sei darauf hingewiesen, dass alle Arten von Gnome-Pumpen aufgrund der Einfachheit ihres Designs leicht repariert werden können.

Die Hauptursachen von Problemen sowie deren Lösungen sind:

• Keine Stromversorgung.Meistens ist die Ursache eines solchen Problems mit einem Kabelbruch oder einem Ausfall des Motors selbst verbunden. Um dies zu beseitigen, muss der Spannungspegel überprüft sowie das Kabel auf Beschädigungen untersucht und neutralisiert werden. Wenn der Motor selbst ausfällt, ist zusätzliche Hilfe von qualifizierten Handwerkern erforderlich.
• Unfähigkeit, Wasser zu pumpen. Dieser Grund tritt auf, wenn kein Wasser in der Quelle ist oder der Schlauch falsch angeschlossen ist.
• Erhöhte Vibrationen und Geräusche. Tritt aufgrund eines Lagerschadens auf. Sie können es selbst ersetzen oder sich an ein Servicecenter wenden.
• Druckverlust. Tritt auf, wenn ein Leck in der Leitung auftritt oder aufgrund eines Spannungsabfalls im Netzwerk. In einigen Fällen kann die Pumpe durch Schmutz verstopft sein. Dann wird das Gerät zerlegt mit anschließender Reinigung und Waschung der Pumpkammer.

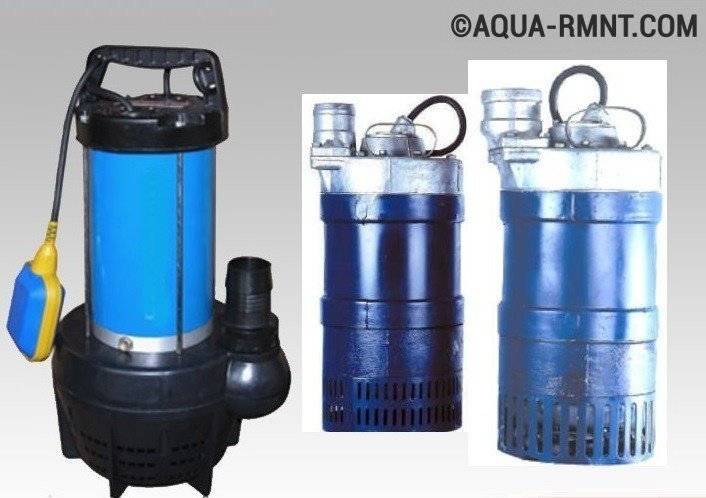

Haupttypen

Je nach Umfang und technischen Merkmalen werden "Zwerge" in drei Hauptgruppen unterteilt:

Haushalt, ausgelegt für schmutziges Wasser, mit durchschnittlicher Leistung und Leistung. Experten nennen solche Pumpen oft gewöhnlich. Der Hauptzweck der Ausrüstung sind Hausentwässerungsarbeiten. Die Modelle unterscheiden sich hauptsächlich in der Leistung - von 10 bis 25 Kubikmetern pro Stunde und der Leistung (Energieverbrauch) - von 600 W bis 4 kW.

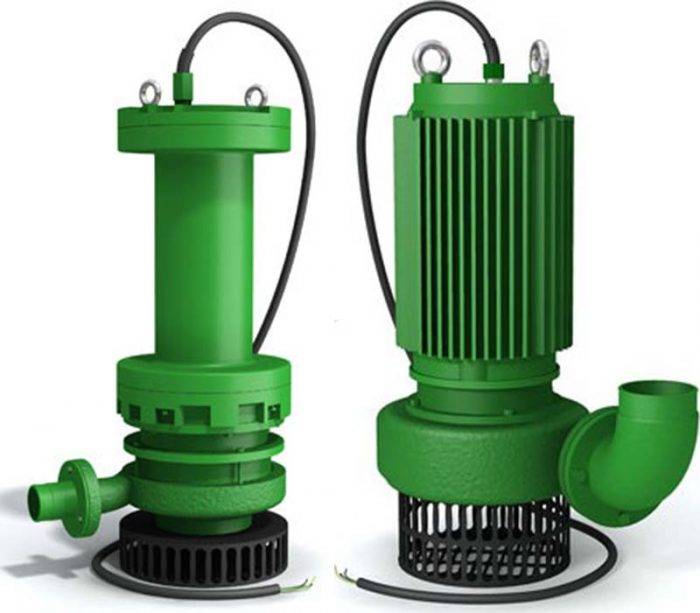

Explosionsgeschütztes Industriedesign - eine ziemlich kleine Linie, deren Modelle in einer speziellen Schutzhülle hergestellt werden. Diese professionellen Modelle sind mit EX gekennzeichnet und werden am häufigsten in der industriellen Produktion eingesetzt. Ihr Preis ist angemessen - ab 45.000 Rubel.

Hochdruck - eine andere Art von Industriepumpen mit beeindruckender Leistung Produktivität - bis zu 50 Kubikmeter pro Stundeund Leistung - bis zu 45 kW. Der Preis einer solchen Pumpe variiert innerhalb von 250.000 Rubel.

Spezifikationen und Markierungen

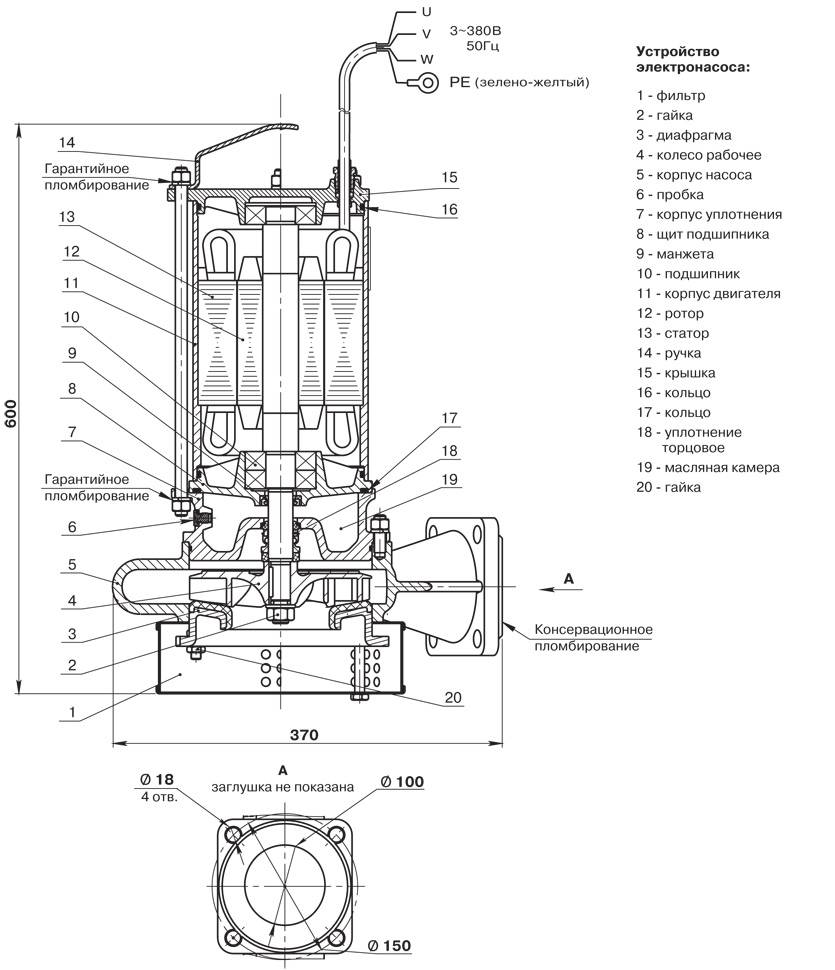

Pumpen der Linie "Gnome" gehören zur Klasse der einstufigen vertikalen Tauchpumpen in Monoblockbauweise. Sie sind zum Abpumpen von Drainage- und Grundwasser bestimmt, das nicht mehr als 10 Gew.-% feste mechanische Partikel enthält und deren Dichte 2,5 Tausend kg/m3 nicht überschreitet. Es dürfen Fraktionen von nicht mehr als 5 mm gepumpt werden. Die Temperatur der gepumpten Flüssigkeit beträgt bis zu +35 ° C und für mit "Tr" gekennzeichnete Modelle bis zu +60 ° C.

Das Gehäuse der Tauchmotorpumpe besteht aus Kunststoff, Gusseisen oder Stahl. Laufräder und Motorgehäuse sind aus Gusseisen. Das Gerät wird mit verschiedenen Motortypen hergestellt, je nachdem, ob es aus einem Haushaltsnetz mit einer Spannung von 220 V oder aus einem dreiphasigen Industrienetz mit einer Spannung von 380 V und einer Frequenz von gespeist werden kann 50 Hertz.

Hersteller von Gnome-Kreiselpumpen bieten eine breite Palette von Produkten mit unterschiedlichen technischen Eigenschaften an, sodass Sie ein Modell mit den erforderlichen Parametern auswählen können

Das Elektropumpenpaket beinhaltet: ein 10 m langes Netzkabel für einen dreiphasigen Stromanschluss oder ein Netzkabel und eine Startvorrichtung für einen einphasigen Stromanschluss. Die meisten Hersteller enthalten gegen eine Gebühr und auf Wunsch des Käufers eine automatische Maschine zum Schutz eines Motors, der an einem 380-V-Netz betrieben wird.

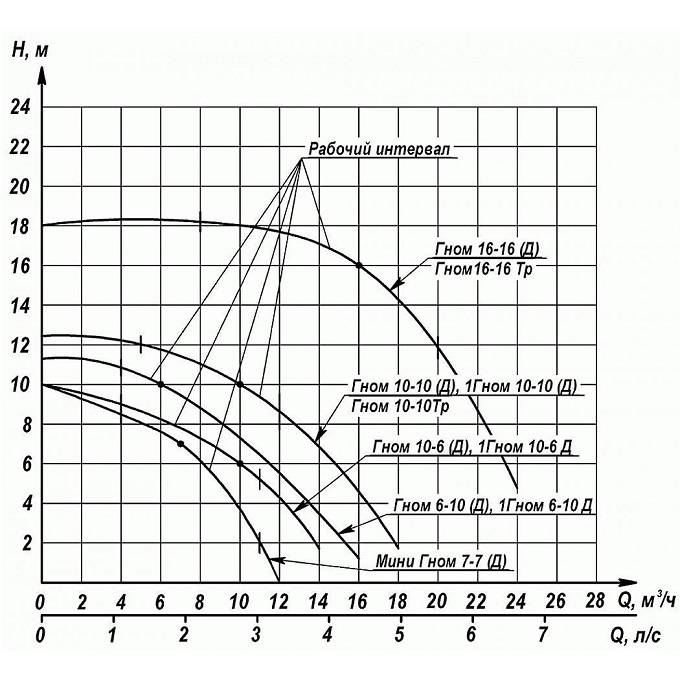

Technische Daten wie Leistung, Netzparameter, Leistung (Sauggeschwindigkeit), maximale Förderhöhe sowie Abmessungen und Gewicht der Geräte sind modellabhängig. Sie können die technischen Eigenschaften der Gnome-Pumpenmodelle anhand der Tabelle vergleichen:

Die technischen Eigenschaften der Pumpen werden im Nennmodus angezeigt und dürfen bei den Druckanzeigen um nicht mehr als zehn Prozent und beim Wirkungsgrad um nicht mehr als drei Prozent abweichen

Alle unter der Marke Gnome hergestellten Pumpen sind gekennzeichnet. Wenn Sie wissen, was sich hinter den Zahlen und Bezeichnungen verbirgt, können Sie leicht nachvollziehen, welche Eigenschaften und Merkmale die Pumpe hat. Das Wort „Gnome“ selbst ist eine Abkürzung und steht für: G – Schmutzwasser, H-Pumpe, O – einstufig, M – Monoblock.

Der Hauptvorteil der Gnome-Pumpenserie ist die Einfachheit des Designs. Sie können das Gerät zur Reinigung zerlegen und problemlos mit Ihren eigenen Händen zusammenbauen

Die erste Ziffer in der Markierung gibt die Kapazität in m3 / h an, die zweite - die Förderhöhe in Metern. Zum Beispiel ist "Gnome 10-10 Tr" eine Pumpe mit einer Kapazität von 10 m3 / h und einer Förderhöhe von 10 m. Die Bezeichnung "Tr" gibt an, dass dieses Gerät Wasser mit einer Temperatur von bis zu +60 ° C pumpen kann. Der Buchstabe „D“ bedeutet, dass das Gerät mit einem Schwimmerschalter (Niveausensor) ausgestattet ist.

Pumpen, die mit dem Kürzel „Ex“ gekennzeichnet sind, gehören zur explosionsgeschützten Gruppe. Solche Einheiten können Wasser mit Verunreinigungen von Ölprodukten pumpen, die nicht mehr als 3% Schwefel enthalten. In Notfällen kann die Pumpe zum Arbeiten in einer Umgebung verwendet werden, die bis zu 100 % Rohölprodukte enthält.

Bildergalerie
Foto von
Gnome-Tauchpumpen sind zum Pumpen von flüssigen Medien mit mineralischen Einschlüssen bis zu 1250 kg/m3 ausgelegt

Modifikationen dieser Marke werden sowohl zum Pumpen von Wasser aus offenen Reservoirs als auch zum Entwässern von Kellern und Gruben verwendet

Wasser wird von einer im unteren Teil des Körpers befindlichen Zentrifugalvorrichtung angesaugt, dann wird die Flüssigkeit mit einem daran angeschlossenen Rohr zum Abzweigrohr herausgedrückt

Gnome-Modelle können Flüssigkeiten mit Mineralpartikeln in einer Größe von 5 bis 25 mm pumpen. Um zu verhindern, dass größere Partikel in das System gelangen, ist der Saugteil durch einen Filter geschützt

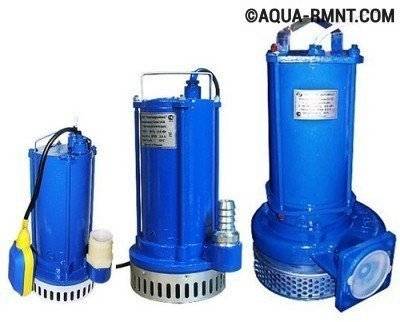

Pumpenmodelle der Marke Gnome

Umfang der Pumpen Gnome

Das Funktionsprinzip von Zentrifugaleinheiten

Tauchpumpenfilter Gnome

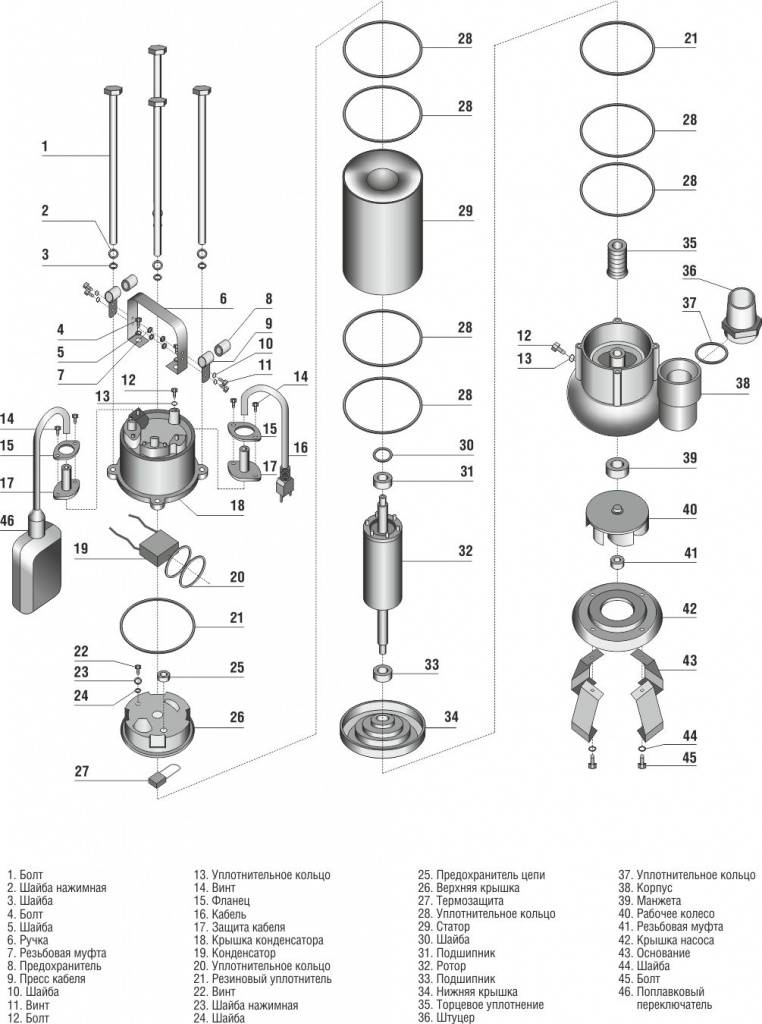

Reparatur von Pumpenteilen „Gnome“

Nachdem Sie die Ursachen für Fehlfunktionen von Pumpen der Marke Gnom betrachtet haben, können Sie feststellen, dass fast alle Probleme durch den Austausch der folgenden Teile gelöst werden: Lager, Laufrad, Laufradwelle. Außerdem werden einige Fehlfunktionen nach dem Einstellen des Spalts zwischen dem Laufrad und der Membran beseitigt.

Reihenfolge des Lagerwechsels

Wenn die Lager abgenutzt sind, pumpt die Pumpe möglicherweise Wasser, macht aber aufgrund von Reibung und Schwanken der abgenutzten Lager ungewöhnliche Geräusche. Bei Spaltmaßen von mehr als 0,1-0,3 mm müssen die Lager gewechselt werden. Dies geschieht in der Regel nach 3-6 Jahren Betrieb der Gnome Elektropumpe.

Der Austausch von Lagern ist sehr einfach: Die Pumpe wird zerlegt, die Lager werden entfernt und durch neue aus einem speziellen Reparatursatz ersetzt. Verwenden Sie keine selbst hergestellte Ähnlichkeit von Lagern oder Analoga aus Reparatursätzen anderer Modifikationen, weil.dies kann das Gerät in sehr naher Zukunft wieder deaktivieren.

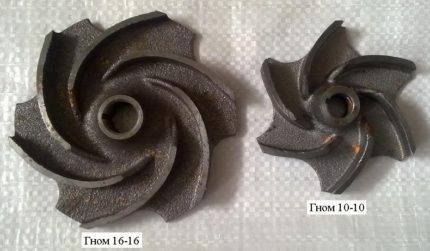

Austausch des Laufrads

Um das Laufrad auszutauschen, muss die Gnome-Elektropumpe zerlegt und das Laufrad entfernt werden. Dann ein neues Laufrad einbauen und die Pumpe in umgekehrter Reihenfolge zusammenbauen. Bei der Montage eines Deckels mit Stellscheibe müssen die Befestigungselemente auf die Stiftschrauben geschraubt und gleichzeitig angezogen werden, bis das Mindestspiel zwischen den Laufradschaufeln und dem Deckel mit der Scheibe erreicht ist.

Nach der Montage ist die Dichtheit zu prüfen und bei Bruch die Verwendung einer dauerhaft beschädigten Elektropumpe zu verweigern.

Wenn Sie über Erfahrung und geeignete Ausrüstung verfügen, können Sie in einigen Fällen das Laufrad nicht durch ein neues ersetzen, sondern versuchen, die vorhandenen ringförmigen Arbeiten mit Hilfe von Oberflächenbehandlungen zu reparieren und anschließend auf einer Drehmaschine zu bearbeiten.

Laufradfehler in Edelstahl oder Gusseisen können durch Elektrodenschweißen mit anschließendem Drehen des Schweißpunktes auf einer Drehbank behoben werden

Reparatur von Laufradwelle und Gehäuse

Wenn die Arbeitswelle beschädigt (verbogen, gerissen) ist, tauschen Sie sie am besten komplett aus. Der Körper der "Zwerge" ist theoretisch reparabel, aber in der Praxis ist es fast unmöglich, ihn korrekt auszuführen.

In neun von zehn Fällen ist die Dichtigkeit des Gehäuses gebrochen, und dieser Mangel kann nur im Werk oder in einem Servicecenter behoben werden.

Da solche Ausfälle bei Pumpen auftreten, die lange Zeit in Betrieb waren und daher nicht unter die Garantie fallen, muss über die Durchführbarkeit einer Reparatur nachgedacht werden.In den meisten Fällen ist es schneller, billiger und einfacher, eine neue Tauchpumpe zu kaufen.

Einstellung des Spalts zwischen Laufrad und Membran

Der Hauptgrund für den Druck- und Leistungsabfall der Gnome-Elektropumpe ist die Vergrößerung des Spalts zwischen Laufrad und Membran während des Betriebs. Um den Abstand zu verringern, müssen Sie ihn anpassen.

Entfernen Sie dazu den Boden des Filters und schrauben Sie die obere Mutter ab. Ziehen Sie dann die Teile der Membran mit Muttern auf verschiedenen Seiten fest, bis sie das Laufrad berühren.

Lösen Sie dann die unteren Muttern um eine halbe Umdrehung. Mit dieser Einstellung beträgt der Spalt 0,3-0,5 mm. Mit den oberen Muttern wird die eingestellte Lage der Membrane zum Laufrad fixiert. Nach Abschluss der Einstellung muss die Leichtgängigkeit des Laufrads überprüft werden, es sollte sich mühelos drehen lassen.

Lückenanpassung zwischen Membran und Laufrad notwendig nach Reparaturarbeiten im Zusammenhang mit der Demontage der Gnome-Pumpe

Reparatur des Elektromotors der Pumpe "Gnome"

Pumpen der Marke Gnome sind mit einem zuverlässigen asynchronen Elektromotor ausgestattet. Es ist sehr schwierig, einen Elektromotor selbst zu reparieren. Ohne spezielle Stative geht es höchstens, den Widerstand der Motorwicklungen mit einem Haushaltsmultimeter zu ermitteln.

Wenn die Widerstandsanzeige gegen unendlich geht, deutet dies darauf hin, dass die Wicklung beschädigt ist und ausgetauscht werden muss. Um die Wicklung auszutauschen, ist eine aufwändige Demontage des Elektromotors und das Vorhandensein einer Wickelmaschine erforderlich.

Die Hauptschwierigkeit liegt jedoch im Montageprozess - die Einheit muss so montiert werden, dass eine einwandfreie Barriere gegen das Eindringen von Wasser in den Elektromotor entsteht. Deshalb ist es besser, die Reparatur des Gnome-Pumpenmotors Fachleuten anzuvertrauen.

Die schwierigste Reparatur von Gnome-Pumpenmodifikationen ist die Wiederherstellung der Motorleistung. Es lohnt sich nicht, dieses Geschäft ohne Fähigkeiten und Hilfsmittel zu übernehmen.
