Entwässerungsgrubengerät: beliebte Entwurfsschemata + Analyse der Tiefenbestimmungsregeln

Merkmale der Senkgrube in einem Privathaus

Standortauswahl

Eine Senkgrube ist ein solcher Behälter, in den häusliches Abwasser abgelassen und darin angesammelt wird. Um den optimalen Standort für seinen Standort zu bestimmen, müssen Sie das Land analysieren und den am besten geeigneten Standort finden.

In diesem Fall kann ein schematischer Plan eines privaten Grundstücks helfen, in dem die Standorte der folgenden wichtigen Elemente unbedingt angegeben sind:

• Wohnhaus
• Haushalt Die Gebäude
• Wasserbrunnen
• Gas-Pipeline
• Wasserversorgungsleitungen

Auf diesem Schema sollten auch die auf dem Gelände verfügbaren Landschaftselemente angegeben werden.Für eine einfachere Lokalisierung der Senkgrube ist es notwendig, benachbarte Gebäude und andere Strukturen in benachbarten Gebieten, einschließlich Brunnen und aller Kommunikationen, auf den Plan zu setzen.

Bei der Planung des Standorts der Grube müssen Sie die Bewegungsrichtung des Grundwassers berücksichtigen. Diese Informationen können bei den zuständigen Behörden eingeholt werden.

Derzeit wurden einige Hygienestandards für die Entfernung dieses Gebäudes von anderen Strukturen vereinbart:

1. Das Nachbargebäude und angrenzende Gebäude - 10-12 m.
2. Von den Grenzen Ihres Standorts - 1,5 Meter
3. Eigenes Haus - 8-10 m.
4. Brunnen zur Wasseraufnahme - mindestens 20 m.
5. Wasserversorgungsnetze - bei 25 m.
6. Grundwasser - mindestens 25 m.
7. Gasleitungen - etwa 5 Meter

Bei der Anordnung einer Senkgrube muss der Zustand des Bodens berücksichtigt werden, in dem diese Struktur platziert wird. In Lehmböden sollten Wasserbrunnen mindestens 20 Meter von der Grube entfernt sein. Bei lehmigem Boden erhöht sich dieser Abstand um 10 m und beträgt 30 m von der Senkgrube. Bei sandigem oder supersandigem Boden - mindestens 50 Meter.

Außerdem muss ein weiterer äußerst wichtiger Punkt berücksichtigt werden. Der Bau von Senkgruben entlang des Grundwasserstroms ist strengstens verboten, da sie in diesem Fall kontaminiert werden können.

Größenberechnung

Der erste Wert, der vor dem Bau einer Senkgrube berechnet werden muss, ist ihr Volumen, da die Effizienz des gesamten Abwassersystems und die Häufigkeit, mit der der Abfluss gereinigt werden muss, davon abhängen. Dieser Wert kann anhand der Anzahl der auf dem Gelände lebenden Personen berechnet werden. In einem Privathaus leben beispielsweise nur 4 Personen, davon 3 Erwachsene und der letzte ein Kind.

In der Regel produziert ein Erwachsener mindestens 0,5 Kubikmeter Müll, und für ein Kind reduziert sich dieser Wert um genau die Hälfte - 0,25. Beim Anschluss wasserverbrauchender Geräte an den Abfluss in der Senkgrube werden diese ebenfalls berücksichtigt. In diesem Beispiel sind sie nicht beteiligt.

Dadurch landen 1,75 m3 Abfall in der Senkgrube (0,5+0,5+0,5+0,25). Die resultierende Zahl sollte immer aufgerundet werden, um ein Überfüllen der Abwassertanks zu vermeiden. In diesem Beispiel beträgt die Zahl 2 Kubikmeter.

Das Gesamtvolumen der Senkgrube sollte das Dreifache des Abwasservolumens betragen. Das heißt, 3*2=6 m3. Dies ist das optimale Grubensumpfvolumen für eine Familie mit 3 Erwachsenen und 1 Kind.

Für den Bau einer ähnlichen Struktur für ein Sommerhaus muss ein anderes Bauschema verwendet werden. Für einen solchen Fall können Sie 1-2 Kubikmeter als optimalen Wert annehmen, da solche Bereiche nicht so oft und nicht von sehr großen Menschenansammlungen besucht werden. Bei Vorliegen anderer Umstände ist es jedoch möglich, das Volumen des Reservoirs für das Sommerhaus zu erhöhen.

Mit dem erforderlichen Volumen des Tanks müssen seine strukturellen Abmessungen bestimmt werden. Die Tiefe der Struktur wird durch Bestimmung des Grundwasserspiegels und der Merkmale der weiteren Wartung der Senkgrube bestimmt. Um den Tank regelmäßig von angesammelten Flüssigkeiten und festen Ablagerungen an den Wänden und am Boden zu reinigen, müssen Sie die Dienste von Vakuumwagen in Anspruch nehmen.

Der Schlauch des Kanalwagens überschreitet selten eine Länge von 3 Metern, daher sollte die Tiefe des Tanks diesen Wert nicht überschreiten. Andernfalls kann dies die Qualität der Reinigung der Senkgrube beeinträchtigen.Die beliebtesten Grubentiefen sind 2,5 und 2,7 m. Die maximale Tiefe von 3 m wird äußerst selten genutzt, diese Tiefe kann jedoch mit einem Sand- und Kiespolster ausgeglichen werden. Dies ist am relevantesten für undichte Abflüsse.

Es sei auch daran erinnert, dass es bei einem unterirdischen Grundwasser von mehr als 2 Metern keinen Sinn macht, eine Senkgrube einzurichten, da dies dazu führen kann, dass das Reservoir mit Grundwasser gefüllt wird. Dadurch sinkt die Effizienz des gesamten Kanals.

In diesem Fall sind Klärgruben oder Fässer der erforderlichen Größe die am besten geeigneten Optionen, sie müssen jedoch mit einer Hülle aus Zement oder Metalllösung geschützt werden.

DIY-Laufwerk

Bau einer Senkgrube

Viele Besitzer von Privathäusern stehen früher oder später vor dem Problem, Abwasser loszuwerden.

Es gibt viele Lösungen für dieses Problem. Einer von ihnen ist eine Do-it-yourself-Senkgrube auf dem Land.

Die beste Version dieses Gebäudes ist ein Betonbrunnen.

Der Vorteil runder Kanalbauwerke besteht darin, dass die Bodenlasten gleichmäßig tangential verteilt werden.

Obwohl rechteckige oder quadratische Vertiefungen anwendbar sind.

Wenn Sie mit dem Bau einer Senkgrube in einem Privathaus mit Ihren eigenen Händen beginnen, müssen Sie die Anforderungen von SNIP berücksichtigen, die den Bau von Senkgruben in einem Abstand von 1 Meter von der Grundstücksgrenze und 12 m von Wohngebäuden ermöglichen.

Bevor Sie mit dem Bau einer Grube beginnen, müssen Sie ihre Größe bestimmen. Es ist davon auszugehen, dass eine dreiköpfige Familie ungefähr das Volumen von 12 Kubikmetern ausfüllt, von 4 - 18 Kubikmetern.

Daher sollte für eine solche Anzahl von Personen, die im Haus leben, ein 3x2 Meter großer Speicher gebaut werden.

Nicht weniger wichtig als die Wahl des Standorts und der Größe der Senkgrube ist die Berechnung des Bedarfs an Baumaterialien.

Gehen Sie davon aus, dass es notwendig ist, den Boden zu betonieren, Wände zu gießen oder zu bauen, die Decke zu betonieren und eine Luke zu bauen.

Wie bei jedem Bau sollten Sie die Baustelle vorbereiten, die Pflanzfläche räumen, Markierungen vornehmen, ein Loch graben.

Der Boden wird sorgfältig verdichtet und mit Beton ausgegossen. Nachdem es 80% Stärke erreicht hat, können Sie mit dem Auslegen der Wände beginnen.

Die Nähte der Verbindung von Betonbrunnen oder Mauerwerk während des Baus der Wände der Grube müssen ordnungsgemäß abgedichtet werden, um zu verhindern, dass Abwasser in das Grundwasser gelangt.

Nur eine dichte Senkgrube kann zum Garant für die Betriebs- und Umweltsicherheit dieser Kanalanlage werden.

Der Bauphase sollte immer die Phase der geodätischen Arbeiten vorausgehen, die hilft, die Nähe des Grundwassers und direkt die Möglichkeit zu bestimmen, eine Senkgrube an einem bestimmten Ort zu platzieren.

Durch die Gestaltung einer Senkgrube auf einem persönlichen Grundstück ist es möglich, eine an das Haus angrenzende Toilette ohne zentrales Abwassersystem auszustatten.

Dazu müssen Sie eine Toilette für eine Senkgrube installieren. Es ist vorzuziehen, eine Art Toilettenschüssel mit geneigtem Visier zu wählen.

Vor der Installation wird ein Abfluss in der Decke angeordnet: Das Auslassrohr wird in einem Winkel von mehr als 40 Grad um 40 cm in den Speicher abgesenkt.

Dazu werden Keramik-, Stahl- und Gusseisenrohre mit einem Durchmesser von 15 cm verwendet, alle Nähte sind isoliert.

Die Kombination einer Toilettenschüssel und einer Senkgrube ist eine rationellere Lösung für die Anordnung einer Toilette in der Nähe eines Privathauses.

Das Anschließen von Rohren aus der internen Kanalisation des Hauses erfolgt nach den Regeln der externen Kanalisation:

• es ist notwendig, die Tiefe und Neigung der Auslassrohre zu beachten;
• berücksichtigen Sie das Vorhandensein eines Mannlochs.

Beim Ausheben eines Grabens zum Verlegen von Abflussrohren können Rohre für andere Zwecke gefunden werden. In diesem Fall sollten ihre Maßnahmen zur weiteren Anordnung der Senkgrube mit den zuständigen Behörden abgestimmt werden.

Optimale Laufwerksreinigung

Die Senkgrube ist ganz einfach und schnell ausgestattet, ohne den Einsatz kostspieliger Methoden. Zu den Nachteilen gehört die Unmöglichkeit der Selbstreinigung.

Die optimale Abwasserreinigung erfolgt mit Hilfe eines Fäkalienwagens durch Eintauchen in eine Grube durch eine spezielle Ansaugschlauchluke

Daher ist es wichtig, den Boden des Reservoirs mit einem Gefälle zur Grube zu gestalten

Es ist zu beachten, dass sich die Senkgrube laut SNIP unterhalb der Wasserentnahmebrunnen in einem Abstand von 30 Metern von ihnen befinden sollte.

Der gleiche Abstand wird beim Anpflanzen von Obstplantagen eingehalten. Die Nichteinhaltung dieser Regeln kann zum Auftreten von Krankheitserregern im Wasser und in den Früchten und in Zukunft zur Entwicklung einer Epidemie führen.

Vorheriger Beitrag Schritt-für-Schritt-Anleitung zum Bau einer Senkgrube
Der nächste Eintrag Pumpen Sie eine Senkgrube mit Ihren eigenen Händen aus

Normen und ihre Bedeutung

Sanitärbereiche für Wasserquelle

Manchmal schützt Sie sogar der Bau eines Wasserentnahmebauwerks in Übereinstimmung mit der Technologie und den Regeln nicht vor einer Kontamination der Quelle. Die Sache ist die, dass potenzielle Verunreinigungen bereits während des Betriebs des Brunnens auftreten können.Einer dieser Schadstoffe kann eine Jauchegrube sein. Gleichzeitig kann eine solche Struktur nicht von Ihnen, sondern von Ihren Nachbarn gebaut werden, die sich nicht an die Standards für Hygieneschutzlücken halten.

Dabei ist der Mindestabstand vom Brunnen zu folgenden Quellen einzuhalten:

• Kanalisation ablassen;
• Kläranlage für Abwasser, deren Volumen 25 m³ pro Tag nicht überschreitet - eine Klärgrube;
• Senkgrube.

Der Abstand zwischen Brunnen und Klärgrube ist wesentlich, da dieses Bauwerk aufgrund einer erheblichen Ansammlung von Abwässern eine gefährliche Verschmutzung der Umwelt und der Trinkwasserquellen verursachen kann.

Trotz der Tatsache, dass moderne Materialien ein hohes Maß an Dichtheit und Haltbarkeit der Senkgrube garantieren, können Sie sich der Sicherheit nicht ganz sicher sein, da das Risiko einer Leckage nicht ausgeschlossen ist. Deshalb muss zwischen einer solchen Grube und einem Brunnen oder Brunnen ein Normabstand eingehalten werden. Nur so ist die Sicherheit des Trinkwassers absolut gewährleistet.

In der Regel sind alle Hygieneschutzzonen in den behördlichen Dokumenten SNiPs und SanPiNs angegeben. Darüber hinaus hängt die Lücke zwischen der Trinkwasserquelle und der Senkgrube von der Leistung des letzteren Bauwerks ab. Normalerweise beträgt dieser Abstand mindestens 50 m. In diesem Fall kann der Abstand zwischen ihnen je nach Filtrationsvolumen der Senkgrube vergrößert werden:

• wenn der Wasserverbrauch pro Tag 1-2 m³ beträgt, beträgt die Zone 8-10 m;
• bei einer Durchflussmenge von 4-8 m³ vergrößert sich die Zone auf 15-20 m;
• Wenn die Durchflussrate 15 m³ oder mehr beträgt, vergrößert sich der Spalt auf 25 m oder mehr.

Achtung: In der Sanitärschutzzone sollten keine offenen Trinkwasserquellen (Brunnen, Stauseen) und geschlossene Quellen - Brunnen - vorhanden sein

Wie man eine Senkgrube reinigt

Die effizienteste und schnellste Option ist ein Abwasser-LKW. Er erreicht zwar nicht alle Datschen, also organisieren die Eigentümer von Vorstadtimmobilien das Pumpen selbst. Hier gibt es zwei Möglichkeiten:

1. Von Hand mit Eimer und Seil. Die Methode ist unangenehm, schmutzig und langwierig.
2. Mit Hilfe einer Kotpumpe, da solche Geräte mittlerweile in allen Baumärkten verkauft werden. Außerdem ist das Angebot an Pumpenausrüstung sowohl in Bezug auf Preis als auch Leistung sehr breit.

Beide Optionen zum Reinigen von Senkgruben erfordern das Vorhandensein eines anderen Elements, nämlich eines Fasses oder eines anderen Behälters, in den Abwasserabfälle abgelassen werden. Danach werden sie aus dem Dorf zu speziellen Entsorgungsstellen gebracht. Das heißt, Sie können den Schmutz nicht einfach in den Wald bringen und dort vergraben.

Reinigung der Senkgrube von Hand mit Eimern

Grubendesign mit Überlauf

Die Vorrichtung eines dualen autonomen Abwassersystems ist dahingehend praktisch, dass viel seltener gepumpt werden muss. Flüssige Abwässer werden gefiltert und in den Boden geleitet, nur der Feststofftank muss regelmäßig abgepumpt werden.

Das Schema sieht das Vorhandensein von zwei Brunnen vor:

• Herkömmlicher Ablaufschacht mit Blindboden und abgedichteter Ausführung. Alle Abfälle werden darin gesammelt, feste verbleiben am Boden und ein Überlauf in Form eines Rohrs führt den flüssigen Teil dem zweiten Behälter zu.
• Gut filtern. Wenn der Abwasserspiegel das Rohr erreicht, gelangt die Flüssigkeitsfüllung des Tanks in den zweiten Brunnen. Darin ist kein versiegelter Boden eingebaut, sondern nur ein Filter. Sie können also einen Teil des Abfalls einfüllen, und es bleibt ein kleineres Volumen zum Pumpen übrig.

Zur Ausstattung des Filters werden Schotter, Kies, Sand oder andere ähnliche Materialien verwendet.Um die Aufnahme von Flüssigkeit in den Boden zu beschleunigen, werden zusätzliche Löcher in die Ringe des zweiten Brunnens eingebracht.

Jauchegerät

Nachdem Sie sich für das Volumen und den Standort der Senkgrube entschieden haben, können Sie mit dem Bau beginnen. Zuerst graben sie eine Grube. Dies kann manuell oder mit einem gemieteten Bagger erfolgen. Der Boden der ausgehobenen Grube muss je nach Art der gewählten Senkgrube vorbereitet werden. Wenn entschieden wird, wie eine Senkgrube aus Betonringen ohne Boden hergestellt werden soll, muss ein Schotterkissen angeordnet werden. Wenn eine geschlossene Ausführung gewählt wird, muss der Boden des Brunnens betoniert oder ein spezieller vorgefertigter Ring mit Boden verwendet werden.

Die Abmessungen und die Geometrie des vom Bagger gegrabenen Lochs sind viel größer als erforderlich, was den Verbrauch von Schotter zum Verfüllen von Hohlräumen zur Folge hat

Nachdem der Beton am Boden der Grube ausgehärtet ist, können Sie mit dem Verlegen der Ringe beginnen. Da Betonringe ziemlich schwer sind, wird für ihre Installation eine Winde oder ein Kran verwendet. Ringe müssen genau Stoß an Stoß eingebaut werden. Nach der Installation der Ringe wird das Abwasserrohr aus dem Haus in die Abflussgrube gebracht.

Von oben wird das gesamte Bauwerk mit einer Betonplatte mit Wartungsloch abgedeckt. In das Loch ist ein gusseiserner Schacht mit Polymerisolierung eingebaut, um die Dichtigkeit zu gewährleisten

Besonderes Augenmerk sollte auf die Abdichtung des Kanalbrunnens gelegt werden. Führen Sie dazu eine Durchdringungs- und Beschichtungsabdichtung (mit flüssigem Glas und Mastix) der Ringe durch

Die Fugen zwischen den Ringen sind mit Zementmörtel unter Zugabe von flüssigem Glas gefüllt. Der Bau der Senkgrube wird abgeschlossen, indem die Grube schichtweise verdichtet wird.

Wenn in einem Privathaus eine Senkgrube hergestellt wird, deren Schema zwei Kammern vorsieht, wird der erste Behälter mit Betonringen wasserdicht gemacht und der Boden hergestellt, und während des Baus des zweiten Rings werden sie entweder darauf gelegt auf dem Boden oder auf einem Kies-Sand-Kissen ohne Fugenabdichtung.

Die Kanalisation für ein Privathaus kann unabhängig durchgeführt werden, oder Sie können ein Team von Bauherren beauftragen, eine Senkgrube aus Betonringen zu installieren. Der Installationspreis im letzteren Fall hängt vom Schema und den Abmessungen der Struktur ab. Beispielsweise kostet eine Abflussgrube mit drei KS-10-9-Ringen etwa 25.000 Rubel. Die gleiche Grube, aber komplett mit einem Entwässerungsbrunnen aus zwei Ringen, kostet 35.000 Rubel.

Experten glauben, dass Senkgruben aus Betonringen 100 Jahre halten können. Ihre Argumente stützen sich darauf, dass Beton ein sehr langlebiger Baustoff ist und den Fäulnis- und Vergärungsprozessen im Abwasser bemerkenswert standhält.

Wie eine Do-it-yourself-Abflussgrube aus Betonringen hergestellt wird, zeigt das Video:

So arrangieren Sie eine luftdichte Senkgrube

Viele glauben, dass eine versiegelte Senkgrube ein zusätzliches Problem in Form eines komplexeren Anordnungsprozesses und der Notwendigkeit darstellt, angesammelte flüssige Abfälle regelmäßig abzupumpen. Befindet sich der Standort jedoch in einer Region mit hohem Grundwasser, ist eine solche Gestaltung die einzige Möglichkeit, Abwasser anzuordnen.

Was Sie bei der Arbeit mit einer luftdichten Senkgrube beachten müssen:

1. Die Wände der Baugrube müssen wie bei einem absorbierenden Bauwerk lückenlos gemauert werden.
2. Es ist wünschenswert, die mit Ziegeln ausgekleideten Wände mit Zementmörtel zu verputzen.
3. Der Boden der Senkgrube muss zementiert werden, und davor müssen wasserdichte "Verfahren" durchgeführt werden. Zum Versiegeln können Sie flüssiges Glas verwenden.
4. Die untere Betonplattform muss verstärkt werden - Sie müssen ein spezielles Betongitter auf den Boden legen, damit es nicht in der Lösung „ertrinkt“, es wird auf Stiften installiert.
5. Sie können die Senkgrube vollständig mit Bitumen oder Zementmörtel abdichten.
6. Beim Verlegen von Ziegeln oder Versiegeln der Grube mit Bitumen muss ein Loch zum Verlegen / Anschließen eines Abwasserrohrs hergestellt werden.

Es ist zu beachten, dass die Anordnung einer Senkgrube in einem Privathaus keine schnelle Angelegenheit ist. Zumindest müssen Sie warten, bis die Betonplatte vollständig getrocknet ist. Die absorbierende Struktur wird jedoch viel schneller hergestellt, da beim Versiegeln auch gewartet werden muss, bis sich der Mörtel zum Verlegen von Ziegeln verfestigt.

Wenn Sie vorhaben, eine Senkgrube aus Betonringen herzustellen, können Sie Sonderangebote auf dem Markt nutzen - die Hersteller bieten an, einen "Lego-Konstrukteur" zu kaufen - Betonringe, den Boden und die Abdeckung der Grube. In diesem Fall wird die Arbeitszeit erheblich verkürzt - es ist nicht erforderlich, die Betonplatte am Boden der Grube selbstständig zu gießen und eine Abdeckung herzustellen.

Senkgrubenreinigung

Kotpumpe

Eine Kotpumpe ist besser, eine Oberflächenpumpe zu verwenden. Nur der Schlauch wird in die Grube eingetaucht, die Installation selbst befindet sich auf dem Boden oder in einem separaten Raum.

Es gibt auf dem Markt Tauch-Fäkalpumpen mit Mahlwerk.

Die Tauchpumpe wird in die Senkgrube abgesenkt. Diese Einheit ist unpraktisch für die Verwendung zum periodischen Pumpen. Da er sich zum größten Teil ständig in der Klärgrube befindet. Jedes Mal ist es nur umständlich, es zu bekommen und zu reinigen.

Tauchpumpen mit Mühle arbeiten autonom, was sehr praktisch ist, wenn die Klärgrube oft überfüllt ist. Sobald der Wasserstand ein bestimmtes Niveau erreicht, schaltet sich das Gerät automatisch ein.

Behälter für Abfälle, die später entfernt werden müssen

Der Tank für die Lagerung und den Transport von Abwässern muss luftdicht mit einem dicht schließenden Deckel sein. Es ist großartig, wenn es ein großes Volumen hat, in diesem Fall können mehrere Pumpvorgänge durchgeführt werden. Entfernung und Entsorgung müssen weniger häufig durchgeführt werden.

In den meisten Fällen werden schwarze Kunststofftanks zur Speicherung von Abwasser gekauft.

Schwarze Fässer sind für die Lagerung von Flüssigkeiten im Freien konzipiert. Sie sind von hoher Festigkeit. Hält Temperaturen von -40 bis +50 stand. Beständig gegen aggressive Umgebungen und hohe Dichtigkeit.

Wie man Schlick aus einem Abflussloch abpumpt

Bevor Sie mit der Reinigung der Klärgrube beginnen, ist es nicht überflüssig, 2-3 Tage vor dem Abpumpen einen speziellen Bioaktivator in die Grube zu geben. Das Tool ist nicht teuer, aber die Vorteile sind enorm.

Führende Medikamente: Dr. Robik 109, Dr. Robik 409 (lösen selbst versteinerte Sedimente auf), BIOSEPT, DEO TURAL (kann bei jeder Temperatur und für jede Klärgrube verwendet werden).

Nach all den Vorbereitungen können Sie mit dem Pumpen beginnen.

Kommt eine Tauchpumpe zum Einsatz, wird der Ablaufschlauch in den Behälter eingeführt und abgepumpt.

Wenn die Pumpe eine Oberflächenpumpe ist, wird ein Saugschlauch in die Grube bis zum Boden abgesenkt, das Rohr zum Auslass wird in den vorbereiteten Behälter abgesenkt.

In regelmäßigen Abständen sollte die Inhaltsmenge in der Klärgrube überprüft werden.

Pumpen Sie eine Senkgrube ohne Pumpe aus

Der Prozess ist mühsam und unangenehm. Du kannst nicht alleine aufräumen.

Brauchen

• versiegelter Anzug
• Respirator
• Handschuhe
• Eimer
• Treppe, wenn die Klärgrube groß ist.
• Seil
• Schaufel

Die Treppe führt hinunter in die Grube. Mit einer Schaufel wird Schlamm in einem Eimer gesammelt. Mit Hilfe eines Seils steigt der Inhalt an die Oberfläche und wird in eine Kompostgrube oder einen Behälter gegossen.

Und so weiter, bis die Klärgrube vollständig leer ist.

Das Verfahren ist nicht nur unangenehm, sondern auch gefährlich.

Giftige Dämpfe aus Sedimenten können zu Bewusstlosigkeit führen.

Wenn Sie in den Schlamm fallen, können Sie ertrinken.

Sie können nicht nur eine Einkammer-Klärgrube selbst auspumpen, sondern auch aus zwei und drei Tanks bestehen.

Mach es besser mit einer Pumpe

• Das erste Reservoir wird abgepumpt, in dem sich das Abwasser absetzt und sich das Primärsediment absetzt.
• Zweite Kamera. Wenn ein Biofilter vorhanden ist, muss dieser ebenfalls gereinigt werden. Es ist nicht notwendig, den zweiten Tank vollständig zu entleeren, es reicht aus, das Sediment zu entfernen.
• Weiterhin wird die dritte Kammer von Schlick befreit.

Es ist erwähnenswert, dass aufgrund der Verwendung von Bakterien die Schlammmenge in Klärgruben erheblich reduziert wird. Der Niederschlag wird flüssig, ohne große Partikel.

Anforderungen an die Platzierung

Der Standort der Klärgrube auf dem Gelände

Die Entfernung vom Brunnen zur Abfallgrube hängt von verschiedenen Faktoren ab. Bei der Bestimmung dieser Lücke sollten folgende Indikatoren berücksichtigt werden:

• hydraulische Verbindung zwischen Gestein und Grundwasserleiter, da der Boden die Filterfunktionen für das in die Wasserschicht eintretende Wasser erfüllt;
• die Zusammensetzung und Qualität des Bodens, da Abwasser durch ihn in die Quelle sickern kann (Wasser sickert am leichtesten durch das sandige Gestein);
• die Tiefe des Grundwasserdurchgangs (eine Senkgrubenstruktur ohne Boden kann nicht unter dem Grundwasserleiter vergraben werden);
• Richtung der Flüssigkeitsströmung im Grundwasserleiter (bei Brunnen, die sich stromabwärts der Klärgrube befinden, besteht ein hohes Kontaminationsrisiko).

Abhängig von den Gesteinsindikatoren kann die Lücke zwischen diesen Strukturen wie folgt sein:

• undurchlässiges Gestein (undurchlässiger Ton gilt als der undurchlässigste, in diesem Fall kann der Abstand von der Grube zur Quelle auf 30 m reduziert werden);
• durchlässiges Gestein (Sand) - in diesem Fall ist es besser, eine maximale Lücke von 50 m zu machen.

Projektvorbereitung

Selbst das einfachste Design einer Klärgrube oder Senkgrube erfordert Berechnungen, da die Größe der Struktur von der täglichen Abwassermenge und anderen Bedingungen abhängt. Nur ein korrektes Design gibt Vertrauen in die Effizienz und Zuverlässigkeit der Struktur, und vorgezeichnete Zeichnungen helfen, Fehler bei der Arbeit zu vermeiden.

Materialberechnung

Die Berechnung der Anzahl der Ringe basiert auf der Abwassermenge, die wiederum auf der Grundlage des Wasserverbrauchs der Familie bestimmt wird. Bei Ihrer Recherche können Sie die durchschnittlichen Daten zum Wasserverbrauch pro Person in Höhe von 200 Litern pro Tag verwenden oder auf spezielle Tabellen zurückgreifen.

Die Abhängigkeit des Volumens der Klärgrube von der Anzahl der Familienmitglieder

Um die Größe des Vorbehälters zu berechnen, wird die Abwassermenge pro Tag mit drei multipliziert. Anhand dieses Wertes werden die Anzahl der Betonringe und deren Größe bestimmt. Beispielsweise würde eine 3-köpfige Familie eine Primärkammer mit 1,8 cm³ benötigen. M. (600 Liter pro Tag mal 3). Dafür genügen zwei Standardringe mit einem Durchmesser von 1 m und einer Höhe von 0,9 m.Wenn 8 Personen im Landhaus leben, benötigen Sie einen 4,8-Kubikmeter-Tank. m, das sind etwa sieben Stahlbetonprodukte. Natürlich wird niemand eine sieben Meter tiefe Klärgrube bauen. Nehmen Sie in diesem Fall drei Ringe mit einem Durchmesser von 1,5 Metern.

Bei der Berechnung können Sie Maßtabellen von Standard-Stahlbetonkonstruktionen und Formeln zur Bestimmung des Volumens eines Zylinders verwenden. Für die gängigsten Ringe mit einem Durchmesser von 1000, 1500 und 2000 cm und einer Höhe von 0,9 m beträgt das Innenvolumen:

• KS-10,9 - 0,7 cu. m;
• KS-15,9 - 1,6 cu. m;
• KS-20.9 - 2,8 Kubikmeter. m.

In der Markierung bezeichnen die Buchstaben den „Mauerring“, die ersten beiden Ziffern sind der Durchmesser in Dezimetern und die dritte die Höhe in Zehntelmetern.

Die Mindestgröße der Nachbehandlungskammer sollte mindestens 1/3 des Gesamtvolumens der Klärgrube betragen

Die Größe der Nachbehandlungskammer wird basierend auf der Tatsache berechnet, dass die erste Kammer 2/3 des Volumens der Klärgrube einnimmt und die zweite das verbleibende Drittel. Übertragen wir diese Verhältnisse auf unser Beispiel einer Aufbereitungsanlage für 8 Personen, dann sollte der zweite Tank ein Volumen von 2,4 Kubikmetern haben. m. Das bedeutet, dass Sie 3 - 4 Betonelemente KS-10,9 mit einem Durchmesser von 100 cm einbauen können.

Bei der Berechnung der Materialmenge muss die Tiefe der Abflussleitung berücksichtigt werden, wobei der Eintrittspunkt des Rohrs in die Klärgrube als obere Ebene der Aufnahmekammer gilt. Die Größe der Struktur wird um einen Betrag erhöht, der ausreicht, um sicherzustellen, dass sich die Bodenplatte 5–10 cm über der Oberfläche der Baustelle befindet. Verwenden Sie dazu ein oder zwei Standardringe und ergänzen Sie diese gegebenenfalls mit zusätzlichen Elementen. Wenn dies nicht möglich ist oder nach dem Bau der Datscha rote Backsteine ​​übrig bleiben, wird daraus der obere Teil der Klärgrubenkammern gebaut.

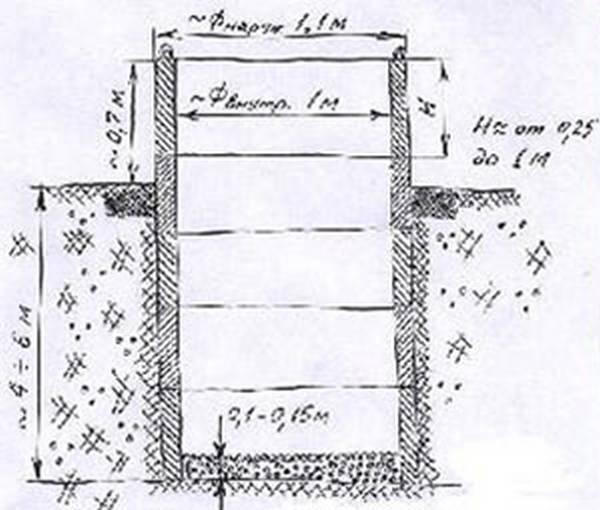

Zeichnung

Vor Beginn der Erdarbeiten wird eine detaillierte Zeichnung der Struktur erstellt, in der die Tiefe, die Ein- und Ausgänge der Rohrleitungen und die Ebenen des Überlaufsystems angegeben sind. Da der Abstand von der Oberfläche des Geländes bis zum tiefsten Punkt der Abwasserleitung vom Gefriergrad des Bodens abhängt, unterscheiden sich diese Werte je nach Region und Bodenbeschaffenheit. Darüber hinaus ist es unbedingt erforderlich, sich mit örtlichen Experten über den Grundwasserspiegel in der Umgebung zu beraten, zu dem vom Boden der Klärgrube ein Abstand von mindestens 1 m bestehen sollte, und abhängig davon wird entschieden, den zu erhöhen Durchmesser der Kammern, was zu einer Verringerung der Höhe der Tanks führt. Zeichnungen und Diagramme können bei der Arbeit helfen, Sie können sich bei der Erstellung Ihres eigenen Entwurfs von Behandlungseinrichtungen von ihnen leiten lassen.

notwendige Werkzeuge

Die anstehenden Erd-, Installations- und Abdichtungsarbeiten erfordern die Vorbereitung folgender Werkzeuge und Materialien:

• Bajonett- und Schaufelschaufeln;
• Bautrage oder Schubkarre;
• Lösungsbehälter;
• Betonmischer;
• Perforator oder Schlagbohrer mit einer Düse für Beton;
• waagerecht und lotrecht;
• Roulette;
• Betonringe, Bodenplatten und Böden, Luken;
• Rohrstücke für das Überlaufsystem;
• Bitumenabdichtung;
• Sand und Zement;
• Schutt.

Wenn es nicht möglich ist, untere Ringe mit Boden (Glasringe) oder Bodenplatten und Sockel zu verwenden, müssen Sie diese Betonprodukte selbst herstellen. Dazu benötigen Sie zusätzlich Stahlstäbe und Bewehrung zur Verstärkung der Struktur sowie lange Ecken oder Kanäle als Stützen für die oberen Platten. Darüber hinaus müssen Sie sich um die Schalungsbretter und die zur Abdichtung verwendete Kunststofffolie kümmern.

Das Design und der Zweck der Senkgrube

Senkgruben dienen wie Klärgruben zum Sammeln von Abwasser. Aber das sind primitive Strukturen, die die Flüssigkeit nicht reinigen können.

In Lagertanks zersetzen sich Abfälle nur teilweise, im Gegensatz zu VOC, wo Abwässer in feste und flüssige Abfälle aufgeteilt werden, die weiter geklärt werden und eine Reinheit von 60-98 % erreichen.

Alle Arten von Abflussgruben können in zwei Kategorien unterteilt werden:

• versiegelte Lagerbehälter;
• Abflussgruben mit Filterboden.

Für Benutzer sind zwei Unterschiede wichtig - die Vorrichtung des Tankbodens und die Häufigkeit der Abfallentsorgung. Der erste Typ hält das gesamte Abwasservolumen zurück, daher wird es ziemlich oft geleert, einmal alle 1-2 Wochen.

Für die zweite Art von Gruben werden Saugwagen seltener gerufen, da sich der Tank etwas langsamer füllt. Ein Teil der Flüssigkeit sickert durch eine Art Filter, der den Boden ersetzt, in den Boden.

Schema der einfachsten Senkgrube. Normalerweise ist es so ausgelegt, dass das Volumen des Tanks ausreicht und die Abflussmassen nicht über das Abwasserrohr steigen.

Die zweite Option ist auf den ersten Blick akzeptabler, kann aber nur zur Verarbeitung von Grauabfällen verwendet werden.

Beim Bau einer Grube ohne Boden müssen einige Faktoren berücksichtigt werden:

• sanitäre Anforderungen;
• Bodenart;
• Anwesenheit und Lage von Grundwasserleitern.

Wenn der Boden in dem ausgewählten Bereich lehmig ist und Wasser nicht schnell aufnehmen kann, macht es keinen Sinn, einen Filterboden herzustellen. Dasselbe gilt für Grundwasserleiter – es besteht die Gefahr von Kontamination und Umweltzerstörung.

Es gibt viele Lösungen für Senkgruben: Sie bauen Strukturen aus Ziegeln, Beton oder Autoreifen. Betonkonstruktionen und vorgefertigte Kunststoffbehälter gelten als die zuverlässigsten.

Betontanks, die durch Errichten von Schalungen und Gießen hergestellt werden, sind schwieriger zu bauen als Analoga aus vorgefertigten Ringen, auf die wir näher eingehen werden.

Schema einer Abflussgrube mit Filterboden. Die Luftansaugung wird so weit wie möglich entfernt, damit der unangenehme Geruch, der für Kanalspeicher charakteristisch ist, das angenehme Wohnen nicht stört

Eine vorgefertigte Senkgrube aus zylindrischen Betonrohlingen ist ein Brunnen mit einer Tiefe von 2 m bis 4 m. Ringe in Höhe von 2-4 Stück werden übereinander gelegt und versiegeln die Nähte.

Das untere Element kann je nach Art der Grube geschlossen sein oder ganz fehlen. Manchmal wird anstelle eines fertigen Werksrohlings eine Betonplatte auf den Boden gelegt.

Der obere Teil ist in Form eines Halses mit einer technischen Luke und einem fest verschlossenen Deckel ausgeführt.

Der Hauptspeicherteil des Tanks ist etwa 1 m eingegraben, da das Einlasskanalrohr unter dem Gefrierpunkt des Bodens liegen muss. Das Volumen des Behälters wird unter Berücksichtigung der Anzahl der täglichen Abflüsse ausgewählt.
