Knoten des Durchgangs von Lüftungsabluftschächten: Typen, Merkmale der Auswahl, Anwendung und Installation der Durchdringung

Merkmale der Installation eines typischen Designs

Durchdringungseinheiten für die Lüftungskommunikation der industriellen Produktion werden gemäß den Anforderungen von GOST-15150 ausgeführt. Es wird angenommen, dass die Lufttemperatur innerhalb des Kommunikationsrohrs 80 Grad nicht überschreiten sollte und die Durchflussfeuchtigkeit innerhalb von 60% liegen sollte.

Die Stelle, an der das Lüftungsrohr durch das Dach führt, hat normalerweise eine quadratische Konfiguration, dies muss bei der Wahl der Form des Kanals und der Art des Übergangsknotens berücksichtigt werden

Um den Durchgangsknoten zu berechnen, sollten Indikatoren wie der Neigungswinkel der Neigung und der Abstand vom Element zum Dachfirst berücksichtigt werden.

Ein typischer Übergangsknoten kann in folgenden Variationen hergestellt werden:

• mit oder ohne Kondensatring;
• mit isoliertem oder konventionellem Ventil oder ohne Ventil;
• mit manueller oder mechanischer Steuerung des Ventils;
• mit oder ohne Funkenschutz usw.

Die aufgeführten Optionen können je nach Situation variieren. Beispielsweise ist es nicht erforderlich, ein mechanisches Ventil zu installieren, wenn das System stabil ist und keine ständige Anpassung erfordert. Es ist auch möglich, eine Penetrationseinheit auf Bestellung zu fertigen.

Typische Einheiten zum Durchdringen des Daches, die in Industrieunternehmen hergestellt werden, sind sehr unterschiedlich und werden in Abhängigkeit von der Rohrgröße und den Eigenschaften des Daches ausgewählt

Strukturen dieser Art bestehen aus Polymeren, Edelstahl mit einer Dicke von 0,5 bis 0,8 mm und schwarzem Stahl mit einer Dicke von 1,5 bis 2 mm. Der Querschnitt des fertigen Übergangsknotens kann rund, oval, quadratisch oder rechteckig sein. Abhängig von der Art des Dachmaterials und den Parametern des Lüftungsrohrs wird ein bestimmtes Modell ausgewählt.

Obwohl im Ausland hergestellte Durchgangsbaugruppen in der Regel von hoher Qualität sind, sind sie nicht immer an die lokalen klimatischen Bedingungen angepasst, sodass es nicht schadet, die Angebote einheimischer Hersteller sorgfältig zu studieren.

Sie sind in der Regel wie folgt gekennzeichnet:

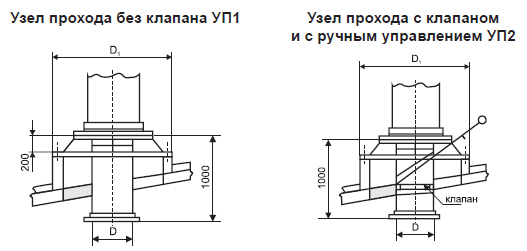

• die Buchstaben UE mit einem Index von 1 bis 10 bezeichnen eine Ausführung ohne Kondensatorring und Ventil;
• Indizes von 2 bis 10 zeigen Geräte mit einem manuellen Ventil an, der Ring fehlt;
• Die Bezeichnung UPD wird Geräten mit einer speziellen Plattform für den Stellantrieb für das Ventil zugeordnet, die durch die Konstruktion vorgesehen ist.

Der komplette Satz fertiger Modelle von Übergangsknoten umfasst eingebettete Schrauben und Muttern, die an Holzkonstruktionen befestigt sind, sowie Stahlbetonbecher, die für die Installation bestimmt sind. Mineralwolle wird erfolgreich zur Wärmedämmung verwendet, die mit einer Glasfaserschicht geschützt werden sollte.

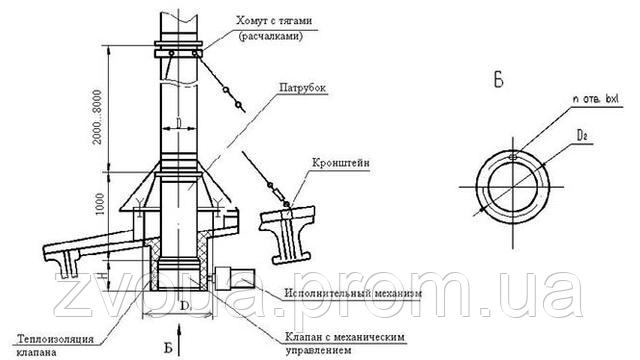

Wenn es notwendig ist, ein Lüftungsgerät mit Sicherheitsventil zu installieren, sollten Sie auf das dafür vorgesehene Abzweigrohr achten. Am unteren Flansch dieses Elements muss ein Ventil angebracht werden.

Der obere Flansch dient zur Fixierung der Position des Luftkanals. Klammern und Klammern werden als Befestigungsmittel für Klammern verwendet.

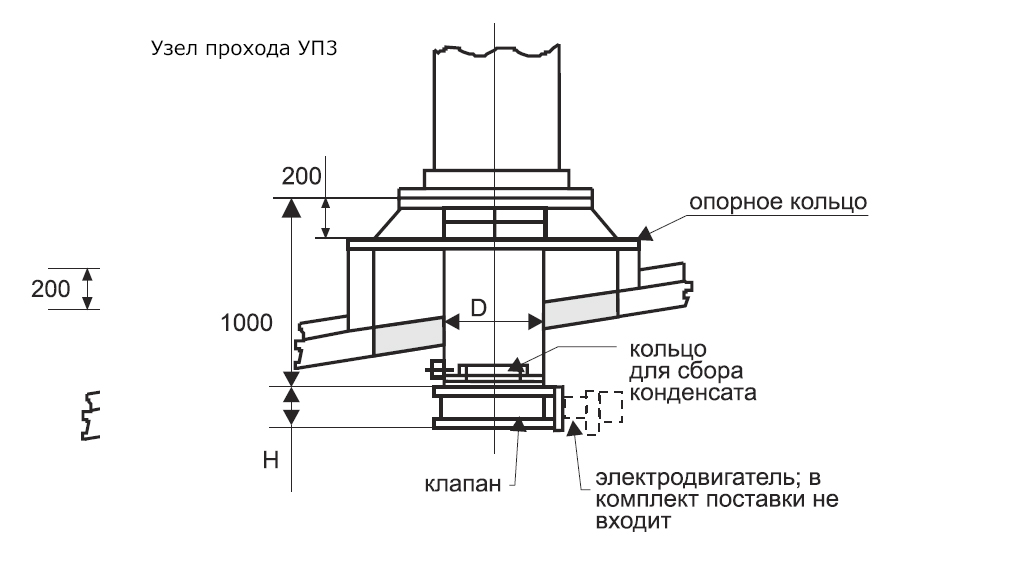

Um den Lüftungskamin weiter vor Feuchtigkeit zu schützen, müssen Sie eine Schürze verwenden. Der Kondensatsammler ist mit dem Abzweigrohr verschweißt.

Es ist zum Entfernen bestimmt Feuchtigkeit aus Luftmassendie sich durch den Lüftungskanal bewegen. Zur Steuerung des Ventils wird eine mechanische Einheit verwendet, die auf dem dafür vorgesehenen Regal installiert werden sollte.

Dieses Element sollte nicht neben dem Kondensatsammelring installiert werden, um die Unversehrtheit aller Durchführungselemente zu erhalten. Üblicherweise werden typische Knotenmodelle vor Beginn der Dachdeckerarbeiten montiert: Zuerst werden die Lüftungskanäle montiert, dann der Durchgang und danach das Dach aufgesetzt.

Es wird empfohlen, am Ende der Arbeiten alle Fugen abzudichten, einschließlich der Verbindung der Montageelemente mit der Dacheindeckung.

Dazu sollten Sie:

• Reinigen Sie die Oberflächen des Rohrs und des Dachs von Verunreinigungen.
• versiegeln Sie den unteren Teil des Kanals und den angrenzenden Dachabschnitt mit Folienpapier;
• Löcher mit Dichtmittel füllen.

Diese Maßnahmen tragen dazu bei, die Durchdringung vor Feuchtigkeit zu schützen und eine zusätzliche Wärmedämmung der Struktur zu schaffen.

Der von uns empfohlene Artikel macht Sie mit den Installationsregeln für das Lüftungssystem selbst vertraut, in denen die Nuancen von Design und Organisation detailliert analysiert werden.

6 Optimaler Standort

Auf einem Schrägdach aus Metall ist es besser, eine Durchdringung in der Nähe des Firsts selbst anzubringen. Der lange Teil des Rohrs befindet sich also unter dem Dach, isoliert von äußeren Einflüssen. Das verbleibende kurze Element wird allen Windstößen und anderen Prozessen standhalten können.

Bei der Installation ist es auch wichtig, die Höhe des Schachts über dem Dach zu berücksichtigen. Ein zu niedriger Indikator wirkt sich negativ auf die Traktion aus, und ein zu hoher Indikator wird Windböen ausgesetzt und verformt sich schnell

Außerdem muss es zusätzlich mit Klammern und anderen Befestigungselementen befestigt werden.

Die optimale Schachthöhe über der Dachschräge sollte nach aktuellen Baunormen nicht mehr als 50 Zentimeter betragen. Wenn das Dach flach ist, beträgt die Höhenanzeige 30 Zentimeter. Bei Nutzung des Daches zur Gestaltung von Freiflächen für Erholungszwecke muss der Lüftungsauslass mindestens 2 Meter ansteigen.

So berechnen Sie die genaue Höhe

Bereits beim Bau eines Hauses müssen Sie die Höhe des Schornsteins bestimmen. Dies gewährleistet einen natürlichen Luftzug, die Verteilung von Verbrennungsprodukten und verschmutzten Massen in der Atmosphäre und beeinträchtigt nicht die nahe gelegenen Gebäude und die darin lebenden Menschen. Die Höhe des Lüftungsrohrs über dem Dach wird durch die Normen von SNIP bestimmt. Die Berechnung erfolgt unter Berücksichtigung der klimatischen Bedingungen, der Art der Struktur und ihrer Leistungsmerkmale. Wenn bei der Installation Fehler gemacht wurden, ist es schwierig und teuer, diese zu beheben.

Welche Einflüsse

Bei der Auslegung eines Schornsteins beeinflussen die folgenden Faktoren die Höhenberechnung:

• Umwelteigenschaften: Lufttemperatur im Winter und Sommer, Windgeschwindigkeit und -stärke;
• die Konfiguration des Heizungs- und Belüftungssystems, das Vorhandensein komplexer Elemente und Windungen in der Leitung, was zu einer Erhöhung der Reibungskraft in den Kanälen beiträgt;
• die Nähe zum Standort des Schornsteins kann zum Ansaugen von Verbrennungsprodukten in die Zuluft führen;
• Das Wegbewegen vom First reduziert die Installationsleistung, was zu einem zu hohen Rohrabfall führen kann.

Dachkonstruktion

Einfluss auf die Höhe Lüftungsschacht macht Design Dächer. Die Installation auf einem Flachdach bereitet keine Schwierigkeiten - 50 cm reichen aus, um Traktion zu gewährleisten. Bei geneigten Modellen müssen Sie eine Reihe von Regeln beachten:

• Das Verhältnis zwischen dem höchsten Punkt des Firsts und dem Ende des Rohrs muss unbedingt berücksichtigt werden.
• bei einer Entfernung von 1,5 m muss die obere Begrenzung des Kanals die Dachebene um 50 cm überragen;
• Je größer der Abstand, desto höher das Rohr, um eine gute Traktion zu erzeugen.

Brandschutzvorschriften

Lüftungs- und Kaminrohre verlaufen oft dicht beieinander oder bilden eine Einheit. Aus diesem Grund werden solchen Autobahnen einige Brandschutzmaßnahmen auferlegt:

• bei getrennten Strukturen muss der Abstand zwischen ihnen mindestens 3 m betragen;
• Höhe und Abmessungen des Lüftungsrohrs müssen dem Schornstein entsprechen;
• Bei der Beheizung des äußeren Teils der Mine müssen die Brandschutzvorschriften berücksichtigt werden.
• Wenn die Kanäle geschlossen sind, sollten sie mit hitzebeständigen und isolierenden Materialien isoliert werden.

Kreuzung

Es gibt 2 Arten von Kanalabschnitten - rund und rechteckig.Beim Entwerfen muss nicht nur die ästhetische Komponente, sondern auch die Leistung des Systems berücksichtigt werden. Luft bewegt sich schneller durch runde Kanäle, Turbulenzen und Rückströmungen werden nicht gebildet. Rechteckig schließen sich dicht an die Wand an, „klauen“ keine Nutzfläche und sehen besser aus.

Die beste Option kann eine Kombination verschiedener Abschnitte sein. Es ist besser, rechteckige an sichtbaren Stellen und in Wohnräumen zu montieren und runde an den Rückwänden des Hauses und in Technikräumen zu platzieren.

Arten von Deflektoren für Lüftungssysteme

Bisher werden folgende Arten von Deflektoren verwendet:

1. TsAGI mit Diffusor - Erweiterung des Lüftungskanals: das effizienteste Design, wenn der Windstrom mehr als 2 m / s beträgt. Das Design besteht aus einer Bodenschale mit Verlängerung am Ende, einem zylindrischen Stahlkörper, einem Schirmdeckel und Deckelbefestigungsgestellen.
2. Der Volper-Grigorovich-Zylinderpilz ist eine Düse, die Druckverluste am Auslass erfolgreich ausgleicht. Es besteht aus einer unteren Tasse, einer oberen Tasse mit konkaven Wänden, einem konischen Schirm und Befestigungselementen. Der Volper-Pilz schützt das Lüftungssystem besser vor Wind als TsAGI.
3. Der H-förmige Rohrkollektor ist ein Rohrelement in Form des Buchstabens H. Diese ziemlich sperrige Konstruktion schützt vollständig vor Wind, Feuchtigkeitseintritt, Rückwärtsschub und Frost. Allerdings erhöht die Konstruktion die Zugkraft minimal.
4. Die Wetterfahnenkappe dreht sich im Betrieb immer wieder in den Wind, was ein Einblasen verhindert. Hinter dem Düsenkörper entsteht eine Unterdruckzone und der Luftstrahl verlässt den vertikalen Kanal schneller.Wirksam zur Erhöhung der Traktion, aber schlecht vor Regen geschützt.
5. Der Turbo Deflektor ist ein kugelförmiger Rotationsdeflektor mit vielen halbkreisförmigen Lamellen, die vom Wind gedreht werden. Innerhalb der Kugel entsteht ein Vakuum. Nicht wirksam bei ruhigem Wetter.

Eine der verbesserten Varianten des traditionellen Pilzes auf der Pfeife ist das statisch-dynamische Gerät vom Typ Astato, das aus 2 Kegelstümpfen besteht, die mit ihren Spitzen einander zugewandt sind. Oben ist ein elektrischer Ventilator und ein Regenschirm.

Das System ist auch in völliger Ruhe wirksam. Einziges Manko ist der hohe Preis.

Bei der Auswahl eines Deflektors müssen Sie Folgendes berücksichtigen:

1. Die Größe der Düse muss entsprechend dem Durchmesser des Haubenschachtes gewählt werden. Wenn das Haus einen rechteckigen Schacht hat, müssen Sie einen Adapter verwenden.
2. TsAGI und der Volper-Deflektor erfordern keine Wartung.
3. Wenn keine Traktion vorhanden ist, ist es besser, dynamische Kappenoptionen zu installieren.
4. Beim Kauf eines rotierenden Deflektors müssen Sie teurere Modelle mit einem geschlossenen Lager wählen, das im Winter nicht einfriert.
5. In Gebieten mit starkem Wind ist es besser, einen H-förmigen Deflektor oder Turboreflektor für andere klimatische Bedingungen zu wählen - TsAGI.

Wenn Sie in irgendeiner Region über ein Budget verfügen, können Sie Astato installieren. Das Gerät erfordert eine regelmäßige Wartung.

Der TsAGI-Deflektor kann mit eigenen Händen zusammengebaut werden. Es unterscheidet sich geringfügig vom üblichen Grigorovich-Regenschirm. Der Unterschied besteht nur in der Schale, die den Pilz umgibt

Schauen wir uns an, wie man eine Dachentlüftung richtig installiert. Nach dem Kauf des Modells müssen Sie alle Befestigungselemente zusammenbauen und sicher befestigen. Wenn Sie das Gerät dann am Rohr montieren, müssen Sie sorgfältig Löcher für die Montage bohren. Das Gerät wird an Schrauben oder Nieten befestigt.Zusätzlich können Sie eine Klemme setzen.

Merkmale der Selbstmontage

Jedes Modell hat eine Einbauanleitung, nach der die Arbeiten durchgeführt werden

Der Satz von Durchdringungsmodulen für die Belüftung durch das Dach umfasst Beschläge und eingebettete Teile, mit denen sie an Holzelementen und Stahlbetonbechern befestigt werden können. Die Funktion des Wärmedämmschutzes übernimmt Mineralwolle, die mit einer Glasfaserschicht bedeckt ist. Beim Einbau von Modulen mit Schutzventil wird das speziell dafür ausgelegte Abzweigrohr berücksichtigt. Der Ventilmechanismus ist am unteren Rand des röhrenförmigen Elements angebracht. Sein oberer Flansch dient dazu, eine feste Position von Luftkanälen oder Rohren zu gewährleisten. Verwenden Sie zur Befestigung die im Bausatz enthaltenen Schellen und Bügel.

Vor der Auswahl eines Durchgangsknotens werden der Neigungswinkel des Schrägdachs sowie der Abstand von diesem zum Dachfirst berücksichtigt

Es ist auch wichtig, die Version des Ventils und des Rings zu bestimmen. All diese Optionen variieren je nach Betriebsbedingungen.

Der Einbau eines mechanischen Ventils beispielsweise bei bereits normal arbeitender Anlage entfällt und es ist kein ständiges Nachjustieren erforderlich.

UE bestehen aus folgenden Materialien:

• Polymere verschiedener Klassen;
• Edelstahl 0,5-0,8 mm dick;
• schwarzer Stahl 1,5-2 mm.

Normen und Anforderungen

Eine qualitativ hochwertige Installation der Schornsteindurchführung durch das Dach ist für die Sicherheit des Gebäudes und der Bewohner so wichtig, dass der Staat offiziell festgelegt hat Regeln und Vorschriften für seine Anordnung. Ein Dokument, das sanitäre und hygienische, feuergefährliche, korrosive und andere Belastungen der Struktur und Materialien berücksichtigt, heißt SNiP 41-03-2003 "Wärmedämmung von Geräten und Rohrleitungen".

Die Verrohrung durch das Dach ist in der Bauphase geplant.Wird der Ofen während des Betriebes umgebaut, verändert oder repariert, so verbleibt der Schornstein in der Regel an der alten Stelle. Grundvoraussetzung für einen hochwertigen Schornstein ist die Lage des Rohres zum Dachfirst.

Um eine optimale Traktion zu gewährleisten, ist der beste Ort, um das Rohr auf das Dach zu bringen, sein höchster Punkt - der First. Dadurch können Sie den Hauptteil des Rohrs durch den Dachboden führen, was es vor Feuchtigkeit und Kälte schützt. Die Schwierigkeit liegt in der Tatsache, dass es notwendig ist, die Unversehrtheit des horizontalen Balkens zu verletzen, indem zusätzliche Stützen auf beiden Seiten des Schornsteins installiert werden. Häufiger wird das Rohr in einer kurzen Entfernung herausgeführt, was es ermöglicht, den Straßenteil des Rohrs auf mindestens fünfzig Zentimeter zu begrenzen.

Die Höhe des Schornsteins hängt von seinem Abstand vom First ab:

• der Abstand zum First beträgt nicht mehr als 1,5 m - das Rohr erhebt sich 50 cm darüber;
• Abstand von 1,5 bis 3 m - es reicht aus, den Schornstein bündig mit dem First zu bringen;
• Wenn der Schornsteinauslass mehr als 3 m vom First entfernt ist, kann die Höhe des Rohrs niedriger sein als der oberste Punkt des Dachs (der Unterschied sollte einen Winkel von 10 Grad betragen).

Die optimale Höhe des Rohrs beträgt 0,5 m bis 1,5 m. Der Auslass befindet sich zwischen den Sparren, um ihre Unversehrtheit nicht zu verletzen und einen Abstand von 15 bis 25 cm von ihnen einzuhalten.

Wenn der direkte vertikale Ausgang des Rohrs auf eine ähnliche Verschmelzung zweier Dächer fällt, sollte die Dachdurchdringung um einen halben Meter zur Seite verschoben werden, wodurch dem Schornstein ein horizontaler Abschnitt (bis zu 1 m) hinzugefügt wird. Im Winter sammeln sich Schnee und Eis in der Aussparung an, was eine zusätzliche Gefahr für das Auftreten von Lecks darstellt.

Ein unglücklicher Ort für den Dachdurchbruch für den Schornstein ist der untere Teil des Daches.Hier kann das Rohr beschädigt werden, wenn sich Schnee- und Eismassen ablösen. Außerdem muss ein großer Teil des Rohrs nach außen geführt werden, um eine normale Traktion zu gewährleisten, was zu seinem Gefrieren und der Bildung von Kondensat an den Innenwänden beiträgt.

Installation des Lüftungsdurchgangs durch das Dach

Den Schornstein bis zum Dach zu führen, ist eine Aufgabe, die für die meisten Hausbesitzer wie ein Kinderspiel erscheinen mag. Die Lüftungsdurchführung durch das Dach muss jedoch sehr sorgfältig unter Einhaltung aller technischen Normen und Regeln ausgestattet werden. Nur unter diesen Bedingungen bleibt die Unversehrtheit des Dachkuchens erhalten und das Belüftungssystem funktioniert effizient.

Meistens werden im privaten Wohnungsbau Lüftungskanäle aus Bad, Küche und Wohnzimmer durch die Decke auf das Dach geführt. Eine Dachentlüftung, die in einem Rohr endet, das sich über das Dach erhebt, kann für einen effizienten Luftzug sorgen. Diese Art der Anordnung von Lüftungskanälen macht die Luft im Haus sauber, da alle unangenehmen Gerüche durch das Eindringen in die Straße austreten.

Unter Berücksichtigung von SNiP, dem Ausgang des Durchgangsknotens Luftführung durch das Dach benötigt für:

• Luftaustausch im Dachboden oder Dachzimmer des Hauses;
• Installation in der Wand des Lüfterabschnitts des Kanalschachts (das Lüfterrohr ist mit dem Abwasserkanal und der Belüftung verbunden, um Gerüche zu entfernen);
• Versorgung mit sauberer, mit Sauerstoff angereicherter Luft.

Die Ausbildung eines Lüftungsdurchgangs durch das Dach sollte idealerweise bereits in der Planungsphase oder während der Bauausführung vor dem Schließen der Hauskontur (Dach, Türen und Fenster) erfolgen.

In der Praxis ist es jedoch häufig erforderlich, die Dachdurchführungsanordnung in einem bereits errichteten Gebäude nachzubauen und auf den vorhandenen Merkmalen des Grundrisses des Grundstücks aufzubauen.

Wenn Fehler in der Anordnung der Durchgangseinheit auftreten, ist dies mit einer hohen Konzentration an unangenehmen Gerüchen, Kohlendioxid und dem Auftreten von Rückwärtsschub behaftet.

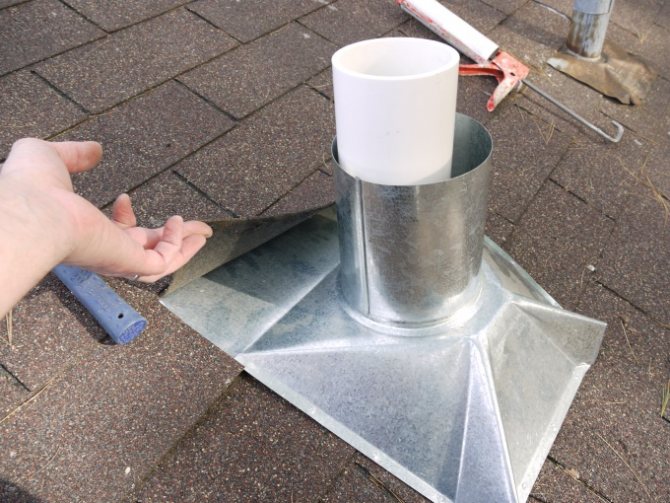

Das Durchströmungs-Lüftungsgerät ist eine Kunststoff-, Metall- oder kombinierte Rohrleitung. Es wird in ein Loch im Dach eingesetzt und in einer Metallschale fixiert. Nach der Installation muss das Loch abgedichtet und isoliert werden. An die Durchführung wird von unten ein Luftkanal der Lüftungsanlage angeschlossen und oben eine Schutzkappe aufgesetzt.

Um den Durchgang des Rohrs zu organisieren, können Sie auch ein fertiges Produkt verwenden, das für die Belüftung auf dem Dach ausgelegt ist. Dies ist ein Rohr, das aus einer äußeren Polypropylenschicht und einem verzinkten Metallrohr im Inneren besteht. An der Unterseite des Produkts, wo der Luftkanal installiert ist, befindet sich eine Wärmedämmung, und an der Oberseite der Struktur befindet sich ein Schutztropfen.

Das Design und die Installation des Knotens hängen von einer Reihe von Faktoren ab:

• Dachneigungswinkel;
• Art des Dachmaterials - Profilblech, Keramik oder weiche Fliesen;
• Dachtyp.

Da für die Verlegung des Rohres ein Teil des Daches einschließlich des äußeren Teils ausgeschnitten werden muss, muss die Schicht der Hydro- und Wärmeisolierung nach der Befestigung der Konstruktion gut abgedichtet werden. Geschieht dies nicht, gelangt Wasser durch das Lüftungsrohr in das Haus und die Temperatur in den Räumen wird gestört.

Es gibt bestimmte Anforderungen:

• Es ist nicht erforderlich, mehrere Lüftungskanäle zu einem zu verbinden, sondern für alle Teile (Abwasserkanal, Abzugshaube, Dachboden, Wohnzimmer) einen separaten Ausgang zum Dach vorzunehmen.
• Strukturen müssen vertikal ohne Biegungen sein, damit die Luftbewegung zur Straße frei gewährleistet werden kann;
• für die Installation von Minen müssen hochwertige geformte Produkte ausgewählt werden, die die Dichtheit und ungehinderte Bewegung von Luftmassen gewährleisten können.
• Lüftungsschächte müssen im Idealfall in der Mitte des Bauwerks oder in geringem Abstand daneben durch den First geführt werden.

Bei Satteldächern, die nicht mit einem Firstsparrensystem ausgestattet sind, ist die Installation von Lüftungskanälen durch oder in der Nähe des Firsts die beste Lösung.

Das Hauptelement der Durchgangsbaugruppe ist der Auslass - ein geformtes Produkt in Form eines Abzweigrohrs, das eine flache Basis hat, die der Art und Deckung des Daches entspricht. Für verschiedene Ingenieurbauwerke werden verschiedene Arten von Armaturen verwendet: ein Durchgang für Rohre, ein Auslass für ein Abwasserrohr und für eine Abzugshaube.

Separat finden Sie im Handel spezielle Lüftungsgeräte für den Dachdurchgang für Wellpappe, Metallziegel, für flexible und Falzdächer sowie Universalprodukte. Viele Arten von Durchgängen entsprechen der Geometrie der Dachmaterialien, wodurch sie eine starke Abdichtung der Baugruppe während der Installation gewährleisten.

Auswahl eines Platzes für den Knoten des Durchgangs durch das Dach

Alle Empfehlungen für die Wahl eines Durchgangs durch das Dach laufen darauf hinaus, sicherzustellen, dass seine Position es ermöglicht, den Kanal mit der geringsten Anzahl von Windungen herzustellen. In diesem Fall tendiert die Leistung des Systems zum Maximum.

Manchmal sind Biegungen aus sachlichen Gründen unverzichtbar. Wellrohre werden zur Rettung kommen. Die Verwendung von Wellrohren ermöglicht die Installation von Luftkanälen mit den erforderlichen Windungen.

Wie oben erwähnt, wird der Dachdurchgang mit dem Fachwerksystem so nahe wie möglich am First durchgeführt. Dann verbleibt der größte Teil des Rohrs auf dem Dachboden, geschützt vor Temperaturänderungen und UV-Strahlung. Das ganze Rohr hat keine Angst vor einem starken Wind, da nur ein kleinerer Teil davon nach draußen geht.

Hinweise auf Windrückstau müssen bei jeder Lage der Abgasleitung durch das Dach berücksichtigt werden. Starker Wind kann einen schlechten Luftstrom verursachen oder ihn in das System drücken.

Arten von UE

Zum Verkauf stehen eine Vielzahl von Durchgangsknoten. Sie unterscheiden sich in ihrem Design und anderen Parametern.

Rundpassknoten

Tisch. Arten von Durchgangsknoten.

Design-Merkmale	kurze Information
ventillos und mit Ventilen	Modelle ohne Ventile sind billiger, bieten jedoch keine Möglichkeit, den Luftausstoß einzustellen und den Luftstrom zu unterbrechen. Oft in Privathaushalten installiert. Ventileinheiten sind mit einer Klappe ausgestattet, die bei Bedarf den Luftstrom schließen kann, sie sind optimal für die Installation von Lüftungsanlagen in Verwaltungs- oder Industriegebäuden - wo keine ständige Belüftung erforderlich ist.
Mit Isolierung oder ohne zusätzliche Isolierung	Isolierte UEs können mit einer Wärmedämmschicht aus Basalt oder Glaswolle ausgestattet werden. Praktisch für den Einsatz in Fällen, in denen sich das Lüftungsrohr hauptsächlich im Freien oder weit vom First entfernt befindet.Die Isolierung hilft, eine große Menge an Kondensat loszuwerden, das sich aufgrund des Unterschieds zwischen den Außentemperaturen und den Abgasen bildet. Ungedämmte UEs kommen zum Einsatz, wenn das Gebäude in einer Region mit mildem Klima liegt oder sich die Lüftungsleitung neben dem Dachfirst befindet.
Mechanisch und automatisiert	Das mechanische Modell verfügt über ein spezielles Kabel, mit dem Sie die Zirkulation der Luftströme manuell einstellen können. Geeignet zur Anordnung von permanent betriebenen Lüftungsanlagen. Beim automatischen UE ist eine Steuerung vorgesehen, die das System unabhängig steuert.

Installation von Lüftungsdurchgangsknoten durch das Dach

Alle UEs haben eine spezielle Kennzeichnung, die es Ihnen ermöglicht, den Ausstattungsumfang besser zu verstehen. Es sieht aus wie eine alphabetische und digitale Bezeichnung - zum Beispiel UP1-01. Die letzten beiden Ziffern nach der Buchstabenbezeichnung zeigen die Abmessungen der Struktur. Sie können von 01 bis 10 variieren. Die erste Ziffer zeigt die Designmerkmale des Produkts. Beispielsweise meldet ein Gerät, dass das System nicht mit einem Ventil und einem Kondensatring ausgestattet ist. Die Deuce berichtet, dass es auch keinen Kondensatring gibt, sondern ein mechanisches Ventil. Die drei nach den Buchstaben sagen aus, dass das Design sowohl einen Ring als auch ein mechanisches Ventil hat. Bei Produkten dieser Art variieren die nachfolgenden Nummern jedoch von 11 bis 22 und geben auch die Abmessungen der Struktur an.

Heute stellt die Industrie elf Typen von Ventilatoren her, darunter solche zur Belüftung von Falzdächern und Wellpappe. Für Originaldesigns von Lüftungssystemen und Belüftern werden nicht standardmäßige Versionen des UE hergestellt

Quadratische und rechteckige Äste auf dem Dach

Größenbereich von Luftkanälen

Gemäß den oben genannten behördlichen Dokumenten werden runde Luftkanäle aus verzinktem Stahl mit Durchmessern von 100, 125, 140, 160, 180, 200, 225, 250-2000 mm hergestellt. Die Parameter der rechteckigen Elemente variieren von 100 bis 3200 mm.

In einem Belüftungssystem können Teile mit unterschiedlichen Konfigurationen und Parametern verwendet werden. Um sie zu verbinden, werden verschiedene geformte Elemente verwendet: T-Stücke, Biegungen, Adapter, Diffusoren

Um Produkte in der richtigen Größe auszuwählen, ist es notwendig, den Auslegungswert der Luftgeschwindigkeit zu kennen. In Wohngebäuden mit natürlicher Belüftung sollte dieser Wert 1 m / s nicht überschreiten und bei Zwangsbelüftung 3-5 m / s.

Für jede Wohnung müssen Sie die zugeführte Luftmenge berechnen. Bei der Berechnung müssen Sie sich auf die regulatorische Dokumentation konzentrieren - SNiP 41-01-2003 und MGSN 3.01.01.

Außerdem gibt es spezielle, von Experten zusammengestellte Diagramme, die es einfach machen, den richtigen Kanaldurchmesser für verschiedene Optionen für Standardsysteme zu finden.

Klassifizierung von Lüftungsrohren für Dunstabzugshauben

Der moderne Markt bietet die größte Auswahl an Lüftungssystemen und Zubehör, die für die Installation erforderlich sind. In diesem Fall gibt es eine bestimmte Klassifizierung von Luftkanälen.

Rohre für die Belüftung kann rund, quadratisch oder rechteckig sein.

Abgasrohre in einem Privathaus oder einer Wohnung, die für die Wohnungslüftung bestimmt sind, werden herkömmlicherweise in die folgenden Gruppen unterteilt:

1. Je nach Herstellungsmaterial können Aluminium, Kunststoffrohre für die Belüftung sowie solche aus verzinktem Stahl vorhanden sein.
2. Je nach Form des Kanals werden quadratische, rechteckige oder runde Rohre unterschieden.
3. Angesichts des Flexibilitätsgrades werden zwei Arten von Produkten unterschieden - flexible und starre Schachteln.

Flexible Luftkanäle werden normalerweise aus gewelltem Aluminium oder verzinktem Stahl hergestellt. Jetzt werden keine starren Metallrohre verwendet, da ihre Installation ziemlich kompliziert ist, ebenso wie der Herstellungsprozess selbst. Solche Rohre sollten einen Durchmesser von 100-150 mm haben. Aluminiumprodukte sind viel teurer, obwohl sie keine besonderen Eigenschaften und Vorteile haben. Daher werden sie beim Einbau einer Dunstabzugshaube nicht verwendet.

Luftkanäle aus Kunststoff haben eine runde, quadratische oder rechteckige Form. Ihre Oberfläche kann entweder rau oder glatt sein. Meistens sind sie weiß, obwohl sie oft in anderen Farben lackiert sind, was es ermöglicht, einen Luftkanal aus Kunststoff für eine Dunstabzugshaube zu wählen, der sich harmonisch in den Innenraum einfügt.

Wir werden im Folgenden ausführlicher auf jeden spezifischen Typ von Luftkanälen eingehen, ihre Vor- und Nachteile auflisten und auch auf die Installationsmerkmale eingehen.

Darüber hinaus können Haubenrohre starr oder flexibel sein. Lüftungsrohre aus Kunststoff gelten als am praktischsten, da sie dank ihrer glatten Oberfläche leicht zu reinigen sind und sich im Inneren viel weniger Fett und Ruß ansammeln. Die Glätte der Wände trägt auch dazu bei, den Luftwiderstand zu verringern, was zu weniger Vibrationen und Geräuschen führt.

Allgemeine Eigenschaften von Dachlüftungsgeräten

Bei der Installation verschiedener technischer Kommunikation werden traditionell Lüftungsrohre auf dem Dach installiert. Dieser Ansatz hat spezifische Merkmale und erfordert eine gewissenhafte Einhaltung der Installationstechnologie.

Die Lüftungseinheiten des Durchgangs haben in vielen Fällen ein ähnliches Design für verschiedene Modelle. Sie dienen der zwangsweisen und natürlichen Abführung von Abluft, Kondensat und Abgasen außerhalb des Gebäudes.

Alle Arten von Dachdurchführungen müssen einwandfrei ausgeführt und abgedichtet sein, damit atmosphärischer Staub und Wasser nicht in Wohn- und Wirtschaftsräume eindringen. Nach den Schemata der Dachdurchgänge sind nicht nur Lüftungsrohre ausgestattet, sondern auch Belüfter und Schornsteine ​​sowie Antennen und Dachluken

Das Lüftungsrohr der Dacheinheit ist so positioniert, dass die Abluft ungehindert entweichen kann.

Bei Schrägdächern wäre es eine bequeme Lösung, ein Lüftungsrohr neben dem First zu installieren. Diese Konstruktion erfordert keine zusätzliche Verstärkung und den Einbau eines Schneeräumsystems.

Bei einer nahen Anordnung der Auspuffrohre zum Firstkamm wird der geringste Winddruck auf das System ausgeübt. Für die Bildung eines normalen Luftzugs muss das Lüftungsrohr (Schacht) jedoch mindestens 0,5 m höher als der First sein.Diese Anforderung gilt nicht für Belüfter und Dachventilatoren, die das Problem der Entwässerung des Dachkuchens lösen

Die Herstellung von Durchgangssystemen entspricht GOST 15150, nämlich:

1. Die Materialstärke übersteigt 1,9 mm.
2. Der Durchmesser des Kreises beträgt 10-12,7 cm, bei Knoten mit quadratischem Querschnitt können die Abmessungen variieren.
3. Mit Korrosionsschutzmitteln behandelt.
4. Die Größe des Stützrings übersteigt zwangsläufig den Durchmesser der Düsen.
5. Die Länge der Konstruktion darf maximal 1 m betragen.

Der Knoten selbst kann auf einem Stahlbetonglas oder direkt auf dem Dachabschnitt platziert werden.

Dem Verbraucher wird jetzt ein breites Spektrum an universellen und spezialisierten Geräten für die hermetische und betriebsbereite Gestaltung von Dachdurchgängen sowohl für das interne Belüftungssystem als auch für die Trocknung von Dachschichten angeboten.

Die Abmessungen und Form des Auslasses werden von der Art der Beschichtung, ihrer Dicke und den besonderen Eigenschaften des Materials sowie den Eigenschaften des gesamten Lüftungssystems beeinflusst. Seine Wahl hängt von den Bedingungen ab, die im Inneren des Gebäudes geschaffen werden: der Feuchtigkeitsgrad; staubige Räume; Gasigkeit usw.

Was ist das Prinzip der Struktur des Lüftungskanals?

Die Konstruktionsmerkmale des Lüftungskanals ermöglichen neben der Entfernung von Schmutzluft eine starke Abdichtung des Daches und schützen vor dem Eindringen von atmosphärischen Niederschlägen in den Dachboden. Jeder Knoten besteht aus einem Adapter mit einem bestimmten Durchmesser, der in ein Abzweigrohr eingeführt wird, das an einer Betonhülse befestigt ist.

Knotensysteme werden mit Ankern befestigt, die in jedem Standard-Kit enthalten sind. Auf einer Metallbasis erfolgt die Befestigung ebenfalls, jedoch wird anstelle eines Betonglases ein ähnliches Metallglas eingebaut.

Der Stützring, der Teil der Montagekonstruktion ist, garantiert eine perfekte Verbindung zwischen Konstruktion und Dachfläche. Kupplungsflansche sorgen für eine zuverlässige Befestigung - der untere ist mit dem Luftkanal verbunden, der obere ist die Stütze des Lüftungsschirms, der das Rohr vor Niederschlag schützt. Im Inneren des Rohrs befindet sich ein Ring, der die Entfernung von Kondensat garantiert.

Die Bedeutung des Widerstands in einem Lüftungskanal

Lüftungsrohr über dem Dach

Der Luftzug hängt von einem anderen Faktor ab - von der Rauheit der Lüftungskanäle von innen.Die erzeugte Reibung wirkt sich direkt auf den Luftstrom aus, und je glatter das Material im Inneren ist, desto größer ist der Schub.

Um den Widerstandswert zu verringern, können Sie versuchen, die folgenden Aktionen auszuführen:

• Alle Elemente, aus denen der Kanalschacht besteht, müssen zusammenpassen und zusammenpassen, um eine flache Oberfläche zu bilden.
• es ist wünschenswert, Nähte ohne Vorsprünge oder Vertiefungen zu erzeugen;
• Wenn möglich, behalten Sie im gesamten Kanal eine identische Querschnittsgröße bei. Wenn eine solche Bedingung nicht machbar ist, sollte der Abweichungswinkel auf 30̊ begrenzt werden;
• das Fehlen horizontaler Abschnitte im Kanalschacht.

Zu den wichtigen Indikatoren, von denen das Design des gesamten Lüftungssystems abhängt, gehört die Höhe des Lüftungsrohrs über dem Dach. Wenn seine Position zu niedrig ist, ist der Schub gering. Es besteht auch die Möglichkeit eines umgekehrten Zugprozesses, wenn die Haube Luft ansaugt und den Raum verraucht. Um diesen unangenehmen Vorgang zu verhindern, empfehlen Experten den Einsatz verschiedener Düsen an den Auslässen des Lüftungsrohrs. Sie sind nicht nur in der Lage, die Zugkraft zu erhöhen, sondern lassen die Belüftung auch bei stärksten Windböen im gleichen Modus arbeiten.

Schlussfolgerungen und nützliches Video zum Thema

Auf dem vorgestellten Video können Sie die Meinung eines Spezialisten für Luftkanäle aus Kunststoff und Tipps für deren Installation hören:

Bei der Auswahl von Lüftungselementen müssen Sie das Layout des Systems sorgfältig berücksichtigen. Basierend auf dem Plan müssen die Konstruktionsmerkmale der Luftkanäle, deren Durchmesser, Durchsatz, Befestigungsmethoden und andere Faktoren bestimmt werden.

Es sollte berücksichtigt werden, welche Arten von Kommunikation bereits im Haus verlegt wurden, sowie das Material von Wänden, Decken oder anderen Teilen der Struktur, entlang derer ein Netzwerk verlegt werden soll, das für die Luftzirkulation sorgt.

Haben Sie etwas hinzuzufügen oder Fragen zur Auswahl und Installation von Lüftungskanälen? Sie können Kommentare zur Veröffentlichung hinterlassen, an Diskussionen teilnehmen und Ihre eigenen Erfahrungen bei der Durchführung von Arbeiten teilen. Das Kontaktformular befindet sich im unteren Block.
