Lüftungsgitter mit Rückschlagventil: Gerät und Typen + Einbauempfehlungen

Warum brauchen Sie ein Rückschlagventil für die Belüftung: Probleme und Lösungen

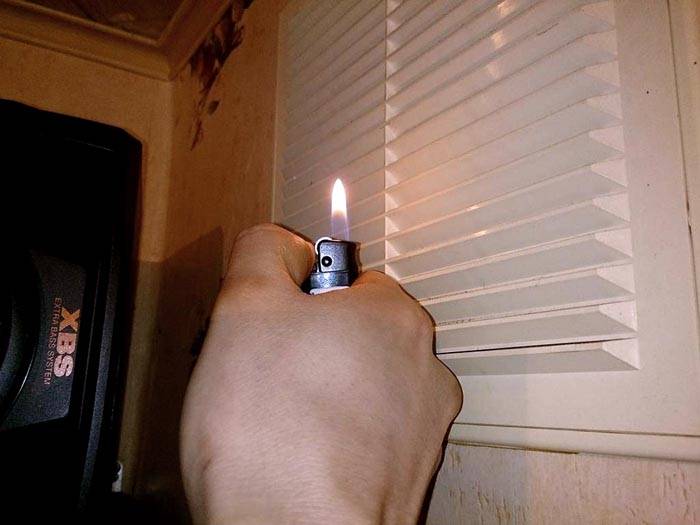

Mit Hilfe einer offenen Flamme wird der Ist-Zustand des Luftzuges überprüft. In diesem Fall fehlt es.

Anzeichen für eine Verletzung des normalen Betriebs des Systems sind Fremdgerüche, die aus anderen Räumlichkeiten (Wohnungen in einem mehrstöckigen Gebäude) eindringen. Das Eindringen kalter Luft im Winter stört den Komfort und erhöht die Heizkosten. Zusammen mit dem Rückstrom gelangen verschiedene Schadstoffe aus der Lüftungsanlage in den Raum. Einige von ihnen können gesundheitsschädlich sein.

Es ist klar, dass solche Mängel am besten beseitigt werden. Aber zuerst müssen Sie die Gründe für ihr Erscheinen verstehen. Einige - können eliminiert werden, um den Funktionszustand der Belüftung zu verbessern.

Modernes Fensterdesign

Manchmal treten Probleme auf, nachdem alte Rahmen ausgetauscht und doppelt verglaste Fenster eingebaut wurden. Neue Fensterblöcke sorgen für perfekte Dichtheit und blockieren den Zugang von Frischluft zum Raum vollständig.

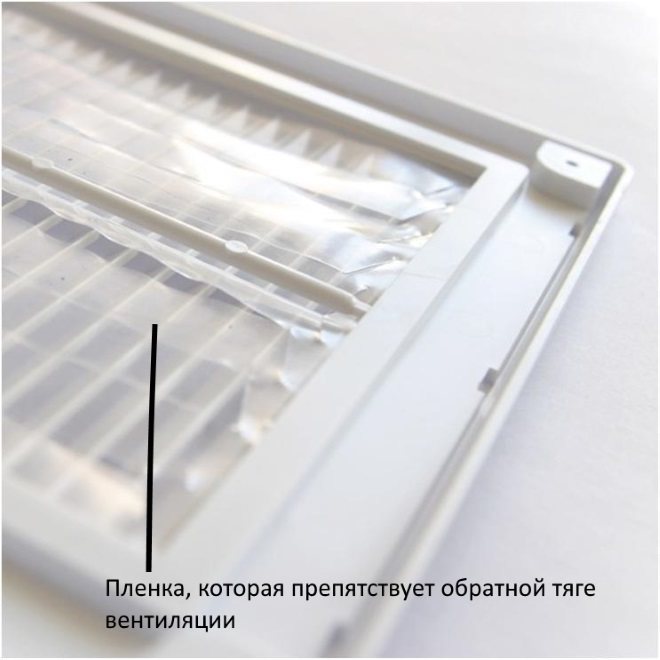

Um die Mängel zu beseitigen, ist das Design mit einem eingebauten Versorgungsventil ausgestattet

Spezialbausatz für die Wandmontage

In der Regel sind in diesen Produkten Filter verbaut, die mit der Zeit verstopfen können. Regelmäßige Inspektion und Reinigung tragen dazu bei, die verlorene Funktionalität vollständig wiederherzustellen.

Beim Anschluss mehrerer Entnahmestellen an einen Kanal kann es zu einer Richtungsänderung des Luftstroms kommen. Ähnliche Manifestationen sind bei starkem Wind und Frost nicht ausgeschlossen. In einem Mehrfamilienhaus ist es besonders schwierig bis unmöglich, das Verhalten der Nachbarn zu beeinflussen. Ansprüche gegen sie können nur geltend gemacht werden, wenn der Kanal vollständig verstopft ist. Wenn Gerüche aus der Küche eines anderen kommen, wo eine leistungsstarke Dunstabzugshaube arbeitet, muss das Problem unabhängig gelöst werden.

Haupttypen

Tatsächlich gibt es eine riesige Auswahl an Gitterrosten, Sie können Produkte für jeden Geschmack, jede Farbe und sogar jeden Geldbeutel auswählen. Trotzdem haben alle Geräte ihre eigenen Unterscheidungsmerkmale, anhand derer sie sich unterscheiden lassen.

Das primäre Klassifizierungsmerkmal des Unterschieds ist der Ort und die Art der Installation. Dies kann wie folgt aussehen:

• außen - bei dieser Option wird der Rost an der Außenwand des Gebäudes montiert, wo das Lüftungsrohr austritt;
• interner Typ - meistens in einer Küche oder einem Badezimmer montiert, wird die Struktur in der Öffnung des Abluftschachts installiert;
• Überlauftyp - Mit solchen Produkten können Sie den Luftaustausch zwischen benachbarten Räumen regulieren.

Außenkonstruktionen unterscheiden sich von allen anderen Typen durch ihre Abmessungen, hohe Festigkeit sowie gute Beständigkeit gegen plötzliche Temperaturänderungen und andere äußere klimatische Bedingungen. Auf ihnen ist zusätzlich ein starrer Rahmen installiert, der in das Belüftungsloch geht. Und dann wird es mit Stahlankern oder mit Hilfe spezieller werkseitiger Abstandselemente sicher befestigt. Diese Installationsmethode gilt als die zuverlässigste und langlebigste.

Wird nützlich sein: Bilderrahmen Do-it-yourself vom Sockel

Das Lüftungsgitter im Raum zu befestigen ist absolut nicht schwierig, jeder kann es tun. Diese Produkte zeichnen sich durch ihre Ästhetik, Leichtigkeit und Kompaktheit aus. Für das Badezimmer ist es ratsam, Geräte aus wasserdichtem Material wie leichtem Kunststoff zu kaufen.

Zwangsbeatmungsgerät und seine Vor- und Nachteile

Es ist sehr praktisch, wenn Sie bei Geruch in der Küche oder Feuchtigkeit im Badezimmer den Ventilator einschalten können, der unerwünschte Luft schnell aus dem Raum entfernt. Oft werden solche Geräte an Fenstern oder Lüftungsöffnungen installiert. Und doch haben sie neben positiven Eigenschaften auch negative, wie zum Beispiel die Notwendigkeit, sie mit Strom zu versorgen.

Und doch gibt es Fälle, in denen eine Zwangsbelüftung unumgänglich ist, und die wurden bereits früher erwähnt.Das Interessanteste ist jedoch, dass die Geräte, die eine Verbindung benötigen, sowohl stationär als auch mobil sein können. Und wenn Sie einen Lüfter mit eingebautem Rückschlagventil direkt auf die Größe des Fensters wählen, können Sie ihn nur in den erforderlichen Momenten installieren. Den Rest der Zeit räumt er auf. Für solche Geräte ist kein eigener Anschluss erforderlich, da. Für eine Weile können sie über ein Verlängerungskabel mit Strom versorgt werden.

Versuchen wir, solche Geräte zu betrachten, um zu verstehen, wie sie funktionieren.

Wie interagiert das Rückschlagventil mit dem Lüfter?

Wenn Sie einen Ventilator am Fenster des Raums installieren, können Sie ihn schneller lüften. Wenn Spannung angelegt wird, beginnen sich die Flügel zu drehen, ziehen Luft aus dem Raum und öffnen die Ventilblätter. Nun, wenn es ausgeschaltet ist, schließt das Ventil und blockiert den Zugang kalter Straßenluft zur Wohnung. Wie Sie verstehen können, ist die Essenz des Geräts elementar.

Es ist auch möglich, ein Ventil mit mechanischem Antrieb zu installieren, wenn der Eigentümer es selbst manuell schließen oder öffnen kann. Tatsächlich funktioniert das Rückschlagventil an der Haube mit Lüfter genau nach diesem Prinzip. Der Unterschied liegt nur in der Position - horizontal oder vertikal.

Lüftungsgitter mit Rückschlagventil: So installieren Sie es

Ein solches Gerät ist nicht nur sehr bequem zu bedienen, sondern auch zu installieren. Tatsache ist, dass keine besonderen Fähigkeiten für die Installation sowie ein Spezialwerkzeug erforderlich sind. Es reicht aus, den alten Rost zu demontieren und an seiner Stelle einen neuen mit einem Rückschlagventil zu installieren.

Tatsächlich reguliert das Gerät, das wie Jalousien funktioniert und in die entgegengesetzte Richtung eingesetzt wird, den Luftstrom.Mit Hilfe eines solchen Gitters, das mit einem Rückschlagventil zur Belüftung ausgestattet ist, werden Fremdgerüche sowie kalte Straßenluft abgeschnitten. Was die Anschaffung solcher Geräte betrifft, so gibt es damit keine Probleme. Und die Kosten für Lüftungsgitter mit Ventil sind heutzutage durchaus akzeptabel.

Auspuff-T-Stücke und wie man sie benutzt

Es ist kein Geheimnis, dass bei der Installation einer eingebauten Haube ein T-Stück erforderlich ist, mit dem Sie sowohl das Gerät an das Lüftungssystem anschließen als auch einen natürlichen Luftaustausch im Raum belassen können. Heutzutage werden sie ziemlich oft und in verschiedenen Modifikationen hergestellt. Interessant sind nur T-Stücke für Hauben mit Rückschlagventilen, wobei deren Anzahl unterschiedlich sein kann.

Normalerweise sind zwei Rückschlagventile eingebaut - für die Haube und für die natürliche Belüftung, aber manchmal wird ein Backup-Ventil installiert - an einem gemeinsamen Rohr. Im Allgemeinen werden T-Stücke mit Rückschlagventilen zur Belüftung nicht so oft verwendet. Es wird angenommen, dass eine Luftklappe am Eingang ausreicht. Aber hier natürlich der Geschmack und die Farbe.

Einbau eines Rückschlagventils an der Dunstabzugshaube in der Küche

Gerade eine solche Anordnung der Luftklappe ist am gebräuchlichsten. Nun, das ist ganz natürlich, denn der Einbau eines Rückschlagventils für die Motorhaube ist viel billiger als der Kauf eines T-Stücks mit zwei oder drei. Darüber hinaus sind solche Geräte meistens bereits in modernen Zwangsbelüftungsgeräten installiert. Und wenn eine herkömmliche Haube mit einem Rückschlagventil im alten Stil noch ein wenig Luft zurücklassen kann, dann haben neuere Modelle keinen solchen „Wundfleck“.

ExpertenmeinungAndrey PavlenkovHVAC Design Engineer (Heating, Ventilation and Air Conditioning) ASP North-West LLC Fragen Sie einen Spezialisten In einigen technischen Unterlagen wird angegeben, dass ein Rückschlagventil für den Auspuff eingebaut ist. Woran soll man sich erinnern. Eigentlich ist es das gleiche Rückschlagventil, aber es arbeitet viel schneller und verhindert dadurch auch das geringste Eindringen von Außenluft. Aber was mit Sicherheit gesagt werden kann - es funktioniert nur mit Zwangsbelüftung oder es verbindet sich mit dem Netzwerk und wird automatisch gesteuert.

Das Funktionsprinzip und die Arten von Rückschlagventilen

Das Rückschlagventil für mechanische Systeme und natürliche Lüftung gehört zur Gruppe der Luftklappen und -regler, die dazu bestimmt sind, die Luftbewegung in Zu- und Abluftsystemen zu verändern und abzusperren. Wenn das Gerät nur die Positionen „offen“ oder „geschlossen“ akzeptiert, wird es als ein-aus betrachtet. Bei Mehrstellungsprodukten nimmt die Luftklappe während des Betriebs mehrere Stellungen (mit unterschiedlichem Durchsatz) ein. Rückschlagventile werden verwendet, um Luft nur in eine Richtung zu bewegen und sind Geräte mit zwei Positionen.

Rückschlagventile sind strukturell in folgenden Typen erhältlich:

• Blütenblatt;
• mit Schwerkraftgitter.

Modelle mit Schwerkraftrost werden am Ende eines Zweiges der Lüftungsanlage installiert. Zum Beispiel am Ausgang des Abgasnetzes zur Straße. Es sind Gitter, bei denen die Jalousien durch Luftdruck frei angehoben und durch die Schwerkraft abgesenkt werden. Solche Rückschlagventile werden nur verwendet, wenn sich Luft in einer horizontalen Position bewegt.

Schwerkraft-Rückschlagventil.

In einem natürlichen Belüftungssystem ist ein solches Produkt aufgrund der Besonderheiten seiner Funktionsweise nicht anwendbar. Wenn Sie es am Auslass des Lüftungsschachts installieren, erreicht der Druck des natürlich durch den Kanal aufsteigenden Luftstroms selten einen solchen Wert, dass sich die Jalousien am Gitter heben können.

Ventile des zweiten Typs bestehen aus einem Körper und Blütenblättern, die den Kanalabschnitt vollständig blockieren, wenn sich der Luftstrom nicht in der Konstruktionsrichtung bewegt. Sie werden bedingt in zwei Gruppen eingeteilt - einblättrige und zweiblättrige ("Schmetterlings" -Typ).

Rückschlagventile einblättrig und "Schmetterling".

Bei Rückschlagventilen des ersten Typs ist das Blatt, das die Luftbewegung blockiert, frei auf der Achse im Abschnitt des Produkts befestigt. Die Position des Blütenblattes hängt vom Neigungswinkel des Ventils und vom Luftdruck ab. In einem getrennten System können sie sich sowohl in offener als auch in geschlossener Position befinden, und wenn sich Luft in die richtige Richtung bewegt, vergrößert sich der Strömungsquerschnitt proportional zum Druck.

Produkte mit zwei Blütenblättern sind mit einer Federhalterung oder einem Gegengewicht ausgestattet. Ohne Luftbewegung ist das Gerät vollständig blockiert. Sie werden in vertikaler und horizontaler Position verwendet, im Gegensatz zu Einzelflügeln, die bei der berechneten Luftbewegung von oben nach unten nicht in geschlossener Position installiert werden können, wenn das System gestoppt ist. Alle Arten von Ventilen werden sowohl für rechteckige als auch für runde Kanäle hergestellt. Die maximale Bewegungsgeschwindigkeit im Abschnitt des Rückschlagventils beträgt 12 m/s.

Der Betrieb von Ventilen mit Blütenblättern.

Aufgrund technischer und konstruktiver Gegebenheiten sind Doppelflügelventile mit Feder in natürlichen Lüftungssystemen nicht anwendbar, da der Druck in ihnen nicht ausreicht, um zu öffnen.Einflügelige Geräte arbeiten effektiv als Rückschlagventile im natürlichen Belüftungssystem. Betrachten Sie das Anwendungsschema.

Ventiltypen

Ventile können konstruktionsbedingt sein:

• Einzelnes Blatt. Eine effektive, aber seltenere Option. Während der Bewegung des Luftstroms wird Druck auf die Ventilklappe ausgeübt, wodurch diese sich öffnet und überschüssige Gerüche freisetzt. Wenn keine Bewegung erfolgt, schließt der Flügel unter dem Einfluss des Umkehrschubs. Dadurch wird verhindert, dass unerwünschte Gerüche in den Raum gelangen. Wenn eine Person natürliche Belüftung verwendet, ist diese Option am meisten vorzuziehen.
• Absperrklappe (zweiflügelig). Das gängigste Modell, das mit zwei Vorhängen ausgestattet ist. Sie öffnen sich durch den starken Einfluss der Luft und schließen, wenn keine Bewegung stattfindet. Alles funktioniert automatisch ohne Benutzereingriff.
• Jalousie. Das Funktionsprinzip dieses Geräts ist das gleiche wie bei der ersten Option. Der einzige Unterschied sind die Abmessungen. Daher wird es in großen Produktionsunternehmen oder in großen Häusern installiert.
• Membranartige Konstruktion. Das Funktionsprinzip des Geräts basiert auf einer Änderung der Position der Platte aufgrund des Einflusses des Luftstroms. Die Ausrüstung wurde häufig an Orten mit natürlicher Belüftung eingesetzt, da kein starker Einfluss auf das Hauptelement ausgeübt werden muss.

Das sind nicht die einzigen Unterschiede, es gibt auch Modelle:

Bei manueller Steuerung wird das Gerät in großen Unternehmen mit hoher Luftbewegung installiert. Automatische Produkte funktionieren ohne Benutzereingriff, diese Option ist besser geeignet für die Hausinstallation.
Sie unterscheiden sich in der Art der Installation.Es gibt horizontale und vertikale Optionen.
Erhältlich in rund und rechteckig

Um die richtige Option zu wählen, ist es wichtig zu verstehen, dass die Form vollständig von der Größe des Luftkanalabschnitts abhängt.
Auch der Durchsatz wird berücksichtigt. Es hängt alles von der Luftmenge ab, die durch das Ventil strömt.
Der letzte Unterschied ist das Herstellungsmaterial

Kunststoffe eignen sich für den Einbau in Häusern und Wohnungen, da sie im Betrieb weniger Lärm machen. Für Bürogebäude und Industrieunternehmen wird empfohlen, Metallprodukte zu installieren. Sie sind größer und haben einen höheren Durchsatz.

Arten von Rückschlagventilen

Der Zweck des Rückschlagventils besteht darin, den Querschnitt des Lüftungskanals zu verringern oder zu vergrößern. Je nach Aufgabenstellung des Rückschlagventils kommt es zu einem mehr oder weniger starken Zustrom von Frischluft oder einem Abfluss von verunreinigten Luftmassen. Die Hauptaufgabe besteht jedoch darin, das Eindringen von Fremdgerüchen in die Wohnräume zu verhindern, die aus verschiedenen Gründen eindringen können - Verstopfung der Lüftungskanäle, deren schlechte Dichtheit.

Heute hat der Verbraucher die Möglichkeit, aus einer Vielzahl ähnlicher Geräte ein Rückschlagventil für die natürliche Belüftung auszuwählen:

• nach dem Herstellungsmaterial;
• informieren;
• je nach Funktionsweise;
• am Aufstellungsort;
• durch die Fähigkeit, eine bestimmte Menge Luft durchzulassen.

Je nach Herstellungsmaterial bestehen sie aus Metall und Kunststoff, die Form des Rückschlagventils kann rund oder rechteckig sein und hängt von den Konstruktionsmerkmalen des Lüftungssystems selbst und der Form seines Querschnitts ab.

Kunststoff und Metall sind Materialien unterschiedlicher Qualität, daher werden daraus hergestellte Ventile in verschiedenen Lüftungssystemen verwendet, abhängig von den Bedingungen und Konstruktionsmerkmalen der letzteren.

Entsprechend der Methode zur Steuerung des Lüftungsgeräts - automatisch und manuell. Mithilfe von Mikroschaltungen können automatische Geräte fast ohne menschliches Eingreifen gesteuert werden. Die manuelle Steuerung wird in einfachen Lüftungssystemen verwendet, bei denen die Menge des Luftstroms und die Zeit durch einfaches Öffnen oder Schließen der Klappen gesteuert werden.

Das Rückschlagventil kann je nach Ausführung des Lüftungssystems vertikal oder horizontal eingebaut werden. Wenn die Luftkanäle vertikal angeordnet sind, bedeutet dies, dass sich die Luftmassen vertikal bewegen, sodass die Installation des Rückschlagventils an der Belüftung horizontal erfolgt, damit die Lamellen des Geräts den Luftstrom mit großer Wirkung passieren können. Bei horizontaler Anordnung der Lüftungskanäle wird das Rückschlagventil vertikal montiert.

Der Durchsatz ist ein Parameter, der die Luftmenge bestimmt, die in einer bestimmten Zeit durch das Lüftungsgerät strömen kann. Verschiedene Arten von Rückschlagventilen haben unterschiedliche Durchflussraten.

Designunterschiede

Die Rückschlagventilvorrichtung ist kein komplexer technischer Mechanismus und sieht aus wie Flügel oder horizontale Jalousien, die frei an der Achse angebracht sind.Auch in der Konstruktion gibt es ein Gegengewicht, dessen Aufgabe es ist, den Betrieb des Rückschlagventils zu einem Zeitpunkt zu stoppen, an dem der Zuluftventilator nicht funktioniert.

Solche Geräte werden in Lüftungssystemen verwendet, die Luftkanäle mit unterschiedlich großen Querschnitten in quadratischer, rechteckiger oder runder Form verwenden. Montiert auf speziell für diesen Zweck hergestellten Löchern. Beim Einsatz in Industrieanlagen mit erhöhter Explosionsgefahr kann das Rückschlagventil Abmessungen von 125 mm bis 1000 mm haben.

Die Rückschlagklappe für die Belüftung besteht aus verzinktem Stahl und hat zwei Flügel, die auf einer Achse befestigt sind, die in der Mitte der Öffnung des Belüftungskanals installiert ist. Die Klappe funktioniert nur, wenn der Zuluftventilator eingeschaltet ist; wenn er ausgeschaltet ist, schließen sich die Flügel. Dieses Funktionsprinzip ist für fast alle derartigen Geräte relevant.

Es gibt Modelle dieser Art von Rückschlagventilen, die mit Gummidichtungen ausgestattet sind, was es ermöglicht, den Geräuschpegel zu reduzieren, der durch die Bewegung der Blätter entsteht. Es werden Produkte mit Querschnittsgrößen von 100 mm bis 315 mm hergestellt.

Es gibt auch ein Klappen-Rückschlagventil, auch "Blinds" genannt. Es ist ein Gitter mit horizontal schmalen Lamellen, die Luftmassen nur in eine Richtung passieren lassen. Sie werden oft im Alltag eingesetzt, wenn es notwendig ist, den Betrieb der Abluftanlage zu verbessern.

Anstelle mehrerer Flügel kann das Luftrückschlagventil zur Belüftung auch aus quadratischen oder runden Platten bestehen, die eine vollständige oder teilweise Sperrung des Belüftungskanals bewirken.

Solche Geräte können nicht immer eingesetzt werden, da sich bei negativen Außentemperaturen die an den Wänden des Lüftungsschachtes anliegende Platte mit Eis bedecken kann, das mit einem Bau- oder Haushaltsfön entfernt werden muss. Dazu ist es erforderlich, das Rückschlagventil einfach und bequem zugänglich zu machen.

Gerätevorteile

Der Rückschlagventilgrill ist ein einfaches und leicht zu bedienendes Gerät, das sich durch eine Reihe von Vorteilen auszeichnet:

• Verhindert das Eindringen von kalter oder warmer Außenluft.
• Dient als zuverlässige Barriere gegen Staub und Insekten.
• Schützt den Raum vor dem Eindringen von Fremdgeräuschen und unerwünschten Gerüchen.
• Es ist einfach zu installieren und zu warten.
• Hat ein ansprechendes Design. Eine große Auswahl solcher Geräte ermöglicht es Ihnen, einfach den Rost auszuwählen, der am besten zum Innenraum des Raums passt.

Bei negativen Temperaturen kann das Ventil einfrieren, was leicht durch Hinzufügen einer Heizung zum System gelöst werden kann.

Arten von Geräten nach Design

Rückschlagventile sind in rechteckiger und runder Bauform erhältlich, wodurch Sie für jeden Luftkastentyp das richtige Modell auswählen können. Ventile werden konstruktionsbedingt in vier Gruppen eingeteilt:

• Eine einblättrige Ventilvorrichtung (das sogenannte "Blütenblatt") hat einen einzigen Sperrflügel. Die Achse, auf der der Flügel sitzt, ist von der Mitte des Luftkanals versetzt. Daher ist die Unterseite des Bildschirms schwerer als die Oberseite. Ein direkter Luftstrom hebt den leichten Kunststoffverschluss an, und wenn er fehlt, bringt die Schwerkraft den Verschluss an seinen Platz zurück. Der Nachteil des Systems besteht darin, dass der Einbau nur in horizontalen Abschnitten des Luftkanals möglich ist.
• Mehrflügelige Geräte (Typ „Grid“) sind ähnlich, haben aber nicht ein Verriegelungselement, sondern mehrere. Sie sind in Form von Jalousien ausgeführt, die das Lüftungsgitter auf einer Seite abdecken. In der Regel werden Gitterroste am Ausgang des Lüftungsschachts aus dem Haus platziert.

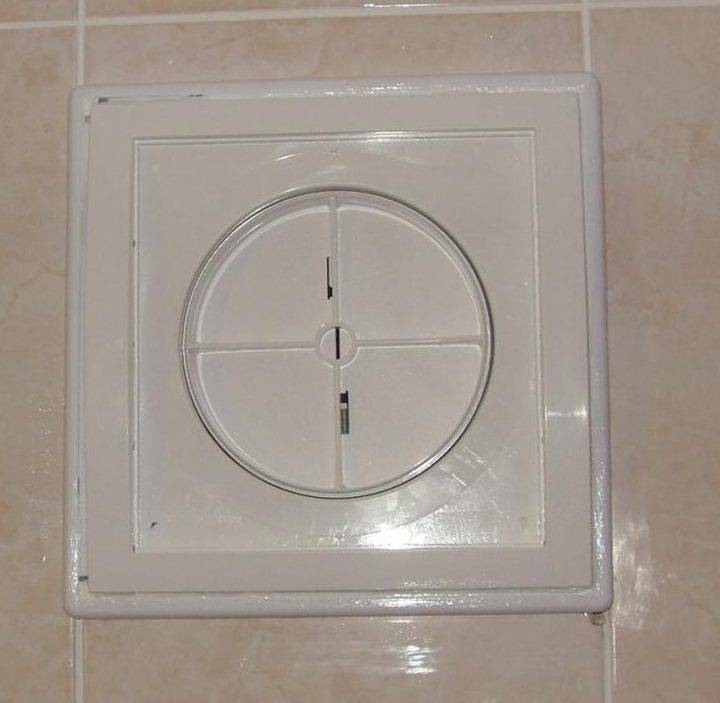

• Bicuspid-Ventile (Typ "Butterfly") haben ein Paar Klappen, die auf derselben Achse befestigt sind. Äußerlich ähneln die Flügel den Flügeln eines Schmetterlings, daher der Name. Eine zwischen den Flügeln des Verschlusses befestigte Feder kehrt in die geschlossene Position des Flügels zurück. "Schmetterlinge" eignen sich hervorragend für Lüftungssysteme, die mit Abluftventilatoren ausgestattet sind. Aber die Kraft des natürlichen Luftstroms reicht möglicherweise nicht aus, um den Flügel zu bewegen.

  Achten Sie bei der Auswahl einer Absperrklappe für die Belüftung darauf, dass die Federkraft nicht zu hoch ist und dass die Blätter mit einer Dämpferdichtung ausgestattet sind. Andernfalls klopft das Ventil beim Schließen, was die Nerven reizen kann.

• Ventile auf Basis einer flexiblen Membran sind konstruktiv am einfachsten. Sie haben einen dünnen Polymerfilm, der als Dämpfer wirkt. Der direkte Luftstrom lenkt ihn zur Seite ab. Und der Rückfluss (auch der schwächste) drückt den leichten Kunststoff fest an den Körper und blockiert das Lumen der Box. Der Hauptvorteil ist die Einfachheit und die niedrigen Kosten. Der Hauptnachteil des Designs ist die geringe Haltbarkeit.

Teure Ventilmodelle sind mit Einstellmechanismen ausgestattet, mit denen Sie die Empfindlichkeit des Geräts einstellen können. Bei billigeren Sorten sind solche Möglichkeiten nicht verfügbar.

Arten der Belüftung

Was ist Belüftung - oberflächlich betrachtet ist dies der Prozess, die Luft, die in Innenräumen verwendet wurde, durch saubere Außenluft zu ersetzen. Mit Belüftung vielleicht die physikalischen Parameter der Umgebung ändern, das heißt:

1. Wärme
2. Kalt
3. Bedingung
4. Filter
5. Abfluss
6. ionisieren usw.

Für verschiedene Arten von Räumlichkeiten, anders Hygienestandards. Technologische Räumlichkeiten, in denen komplexe chemische Prozesse stattfinden, und Berechnungen beim Bau von Zivilgebäuden. Sie haben völlig unterschiedliche hygienische und hygienische Luft- und Luftstandards.

Wie man ein Rückschlagventil für Lüftungssysteme herstellt

Die Frage, wie ein Rückschlagventil zur Ausstattung des Lüftungssystems hergestellt werden soll, ist nicht weniger relevant als die Herstellung eines solchen Geräts für die Wasserversorgung oder Kanalisation. Durch den Einbau eines Rückschlagventils in das Lüftungssystem schützen Sie Ihr Zuhause zuverlässig vor verschmutzter und kalter Luft, die von außen in ein solches System eindringt.

Das einfachste Entlüftungsrückschlagventil ist ein Stück flexibles Material, das auf dem Rost platziert wird, aber dieses Design funktioniert nicht mit natürlichem Auspuff

Es ist zu beachten, dass das Rückschlagventil der vorgeschlagenen Konstruktion im Vergleich zu Serienmodellen nicht weniger effizient ist und Ihnen zwei bis drei Jahre lang erfolgreich dienen kann.

Eine fortschrittlichere Konstruktion besteht aus zwei beweglichen Klappen, die an den Seiten des Lüftungsgitters angebracht sind.

Die Herstellung eines selbstgebauten Rückschlagventils zur Ausstattung des Lüftungssystems erfolgt also in der folgenden Reihenfolge.

1. Zunächst muss das Hauptelement des Rückschlagventils hergestellt werden - eine Platte, auf der die Klappen befestigt werden.Um eine solche Platte herzustellen, die streng nach Form und Größe des Lüftungskanals geschnitten wird, können Sie Textolite oder einen anderen haltbaren Kunststoff mit einer Dicke von 3-5 mm verwenden.
2. Entlang der Kanten der gesägten Platte müssen Löcher gebohrt werden, mit denen sie mit dem Lüfter verbunden und im Abluftkanal befestigt wird. Außerdem müssen Löcher in den mittleren Teil der Platte gebohrt werden. Dies ist notwendig, damit die Luft ungehindert hindurchströmen kann. Der Durchsatz Ihres Lüftungssystems hängt davon ab, wie viele Löcher Sie in eine solche Platte bohren.
3. Die Platte sollte mit einem Dichtmittel und einer Dichtung im Schornstein befestigt werden. Unter den Stellen, an denen die Platte mit Schrauben befestigt wird, müssen auch Gummidichtungen angebracht werden. Dadurch werden Geräusch- und Vibrationspegel in Ihrem Lüftungssystem reduziert.
4. Je nach Form und Abmessungen der Platte wird ein Stück dichter Folie geschnitten, deren Dicke mindestens 0,1 mm betragen sollte. Aus der Folie, die am Rand mit der Platte verklebt wird, werden künftig die Klappen eines selbstgebauten Rückschlagventils geformt.
5. Dazu muss das Abgasrohr, in dem bereits eine Platte mit aufgeklebter Folie verbaut ist, mit Dübeln oder selbstschneidenden Schrauben im Lüftungskanal montiert werden. Nach dem Einbau eines Rückschlagventils in den Lüftungskanal müssen die Lücken zwischen den Wänden des Kanals und dem Abgasrohr sicher abgedichtet werden.

Finale Phase der Installation eines hausgemachten Rückschlagventils im Belüftungssystem wird die auf die Platte geklebte Folie in zwei identische Hälften geschnitten.Bei einem solchen Vorgang, für den am besten ein scharfes Montagemesser verwendet wird, ist auf einen absolut gleichmäßigen Schnitt zu achten.

Das Prinzip, nach dem das Rückschlagventil der oben vorgeschlagenen Konstruktion arbeitet, ist recht einfach und lautet wie folgt.

• Nichts stört den Luftstrom, der durch ein solches Ventil in Richtung aus dem Raum strömt: Die Klappen öffnen sich und lassen ihn ungehindert durch.
• Bei Rückzug in der Lüftungsanlage schließen die Klappen des Rückschlagventils sicher und verhindern so das Eindringen von Außenluft in den Raum.

In allen Systemen, in denen Wasser verwendet wird, wird sein Fluss in eine bestimmte Richtung impliziert.

Rückfluss kann aus verschiedenen Gründen verursacht werden, die wir später besprechen werden, und wird als anormale Situation angesehen.

Ein Rückschlagventil hilft, einen Ausfall in den Systemen zu verhindern. Mit Ihren eigenen Händen kann dieser Mechanismus auch hergestellt werden. Überlegen Sie, wie Sie ein Rückschlagventil für eine Pumpe, einen Abwasserkanal mit Ihren eigenen Händen herstellen, wo das Gerät verwendet wird und wie es funktioniert.

Lüftungsgitter

Das Lüftungsgitter ist trotz seiner Einfachheit eine zuverlässige konstruktive Lösung. Die Steifigkeit eines Produkts wird durch einen starken Rahmen gewährleistet. Es kann mit dem Luftkanal kombiniert oder an der Wandfläche befestigt werden. Bei großen Gittern wird die Struktur in mehrere kleinere Sektoren unterteilt, und zwar mit einem Rahmen. Dadurch werden die Festigkeitseigenschaften des Produkts erhöht. Eine abnehmbare Kunststoff- oder Metallplatte deckt den Arbeitsbereich des Rostes ab. Es ist zu beachten, dass die Verteiler sind:

• einstellbar - die Richtung der Luftmassen kann geändert werden;
• ungerichtete Wirkung - Sauerstoff dringt ungehindert in den Raum ein und spielt oft eine dekorative Rolle.
• mit Rückschlagventilen. In Unternehmen, Lager- und Industriekomplexen werden Gitter dieser Art installiert. Sie beseitigen die Wirkung des Rückwärtsschubs, verhindern das Eindringen von Staub und kleinen Insekten. Diese Konstruktion sorgt dafür, dass verschmutzte Luft ausschließlich nach außen geleitet wird. Es kann auch in der Wohnung installiert werden, um den Empfang eines unangenehmen Geruchs von den Nachbarn auszuschließen.
• Trägheitsjalousien funktionieren ähnlich wie Rückschlagklappenlösungen. Horizontale Lamellen bewegen sich und blockieren den Luftstrom. Um eine schnelle Einstellung zu gewährleisten, werden leichte und zuverlässige Materialien (PVC, Aluminium) verwendet.

Lüftungsgitter sind oft mit horizontalen Lamellen ausgestattet, dank denen Sie die Intensität und Richtung der zugeführten Luft einstellen können.

Der Reinigungsvorgang reduziert sich auf das Entfernen des Zierflecks. Danach kann das Produkt mit Waschmittel behandelt und unter fließendem Wasser gewaschen werden.

Entfernen des dekorativen Teils zum Reinigen

Vorteile und Nachteile

Der Hauptvorteil des Ventils besteht darin, dass es zur einfachen Steigerung der Effizienz des Lüftungssystems verwendet werden kann. Gleichzeitig werden minimale Finanzen investiert. Das Gerät selbst ist kostengünstig und seine Installation besteht darin, einfach ein Loch in die Wand zu bohren, in der das Gerät installiert ist.

Und weitere Vorteile:

• Vergleichen wir das Wandlüftungsventil mit Fensterventilen, dann ist es um ein Vielfaches effizienter und leistungsfähiger. Seine Produktivität variiert zwischen 60-70 m³/h. Dies ist ein ernsthafter Indikator.
• Es müssen keine Fenster geöffnet werden.Das heißt, die Lebensdauer der Beschläge der letzteren und damit der Fensterkonstruktionen selbst steigt.
• Die Luft von der Straße, die durch den Filter strömt, wird sauberer. Staub dringt nicht durch das Ventil, was bedeutet, dass die Räume viel sauberer sind, als wenn die Räume durch Fenster belüftet würden.
• Es ist immer möglich, den einströmenden Luftstrom zu regulieren. Das heißt, Sie können die Größe des Raums und des gesamten Hauses sowie die Jahreszeit berücksichtigen.
• Der Luftaustausch durch das Ventil ist im Vergleich zur Fensterlüftung nicht mit Wärmeverlusten verbunden.
• Das Gerät funktioniert offline. Er braucht keine Energie.

Der Luftstrom wird durch eine Klappe geregelt

Die Mängel beziehen sich hauptsächlich auf eine unsachgemäße Installation. Und obwohl Hersteller diesen Vorgang in der Anleitung ausführlich beschreiben, schaffen es Heimwerker, etwas falsch zu machen. Deshalb:

• Ein Loch in der Wand verringert die Festigkeit der tragenden Struktur. Das Risiko des Integritätsverlusts ist vernachlässigbar.
• Wenn die Installation nicht korrekt durchgeführt wird, ist es wahrscheinlich, dass die Wand an der Stelle, an der das Ventil installiert ist, einfriert.
• Bei starkem Frost kann kalte Luft durch das Gerät dringen.
• In der Wand eingebaut, setzt sich der Zylinder mit der Zeit durch Staub zu. Es muss regelmäßig entfernt werden.

Es wird angenommen, dass das Versorgungsventil eine Kaltluftquelle ist, die von außen in die Räume eintritt, wodurch die Temperatur im Inneren des Hauses gesenkt wird. Wenn es an der falschen Stelle installiert ist, kann dies passieren. Daher wird das Gerät meistens in der Wand zwischen der Fensterbank und dem Heizkörper montiert. Das heißt, in das Haus eintretende kalte Luft wird sofort durch die Wärme des Heizkörpers des Heizsystems erwärmt.Natürlich verbietet niemand, das Ventil an einem anderen Ort zu installieren, aber unter dem Fenster ist ein idealer Bereich.

Die Montage erfolgt am besten über dem Heizkörper
