Wie man mit eigenen Händen einen vertikalen Windgenerator baut

Standortwahl für eine Windkraftanlage

Die Wahl des richtigen Standorts für die Installation einer Windkraftanlage ist ein wichtiger Schritt. Stellen Sie das Gerät am besten auf einen möglichst offenen, möglichst hohen Punkt und achten Sie sorgfältig darauf, dass es nicht unter das Niveau angrenzender Wohn- und Gewerbegebäude fällt. Andernfalls werden die Gebäude zu einem Hindernis für den Luftstrom und die Effizienz des Geräts wird stark reduziert.

Geht der Standort an einen Fluss oder See, wird die Windmühle am Ufer platziert, wo die Winde besonders häufig wehen.Ideal geeignet für den Standort des Generators sind Hügel, die auf dem Territorium verfügbar sind, oder große leere Flächen, wo es keine künstlichen oder natürlichen Luftstromhindernisse gibt.

Wenn sich Wohnimmobilien (Haus, Landhaus, Wohnung etc.) innerhalb der Stadt oder außerhalb der Stadt, aber in dicht bebauten Gebieten befinden, wird die Windenergieanlage auf dem Dach platziert.

Um einen Generator auf dem Dach eines Mehrfamilienhauses zu platzieren, holen sie die schriftliche Zustimmung der Nachbarn ein und holen die offizielle Genehmigung der zuständigen Behörden ein.

Bei der Installation eines vertikalen Generators auf dem Dach eines Mehrfamilienhauses ist zu beachten, dass das Gerät ziemlich laut ist und sowohl den Eigentümern als auch den übrigen Bewohnern Unannehmlichkeiten bereiten kann. Daher müssen Sie das Gerät näher an der Dachmitte platzieren, damit die Eigentümer von Wohnungen in den oberen Stockwerken nicht unter dem lauten Brummen leiden, das die Windmühle während des Betriebs abgibt.

In einem Privathaus mit großem Gartengrundstück ist die Auswahl eines geeigneten Platzes viel einfacher. Die Hauptsache ist, dass sich die Struktur in einer Entfernung von 15 bis 25 Metern von den Wohnräumen befindet. Dann stören die Soundeffekte der rotierenden Klingen niemanden.

Wie funktioniert ein Windgenerator?

Das Design des Windgenerators umfasst mehrere Blätter, die sich unter dem Einfluss von Windströmungen drehen. Als Ergebnis eines solchen Aufpralls wird Rotationsenergie erzeugt. Die resultierende Energie wird durch den Rotor zum Multiplikator geleitet, der wiederum Energie an den Generator überträgt.

Wie funktioniert ein windgenerator

Es gibt auch Ausführungen von Windenergieanlagen ohne Multiplikatoren. Das Fehlen eines Multiplikators ermöglicht es, die Produktivität der Anlage deutlich zu steigern.

Das Funktionsprinzip des Windgenerators

Windgeneratoren können sowohl einzeln aufgestellt als auch in Gruppen zu einem Windpark zusammengefasst werden. Außerdem können Windkraftanlagen mit Dieselgeneratoren kombiniert werden, was Kraftstoff spart und den effizientesten Betrieb des Stromversorgungssystems zu Hause gewährleistet.

Solche Systeme werden als unterbrechungsfreie Stromversorgungssysteme mit Wechselrichter (oder Batterie) bezeichnet.

Wie man mit eigenen Händen eine rotierende Windkraftanlage baut

Die hausgemachte Herstellung einer Windkraftanlage ist eine ziemlich schwierige Aufgabe. Viele Teile und Baugruppen erfordern den Einsatz von Maschinen und Spezialgeräten und die Fähigkeit, daran zu arbeiten. Daher ist es viel sinnvoller, fertige Teile und Baugruppen aufzunehmen und bei Bedarf mit Ihren eigenen Händen zu modifizieren und die Montage abzuschließen.

Einer der ernsthaften Vorteile einer Windkraftanlage vom Rotationstyp ist, dass sie eine geringe Höhe hat. Während seiner Herstellung und Wartung sind keine Höhenarbeiten erforderlich.

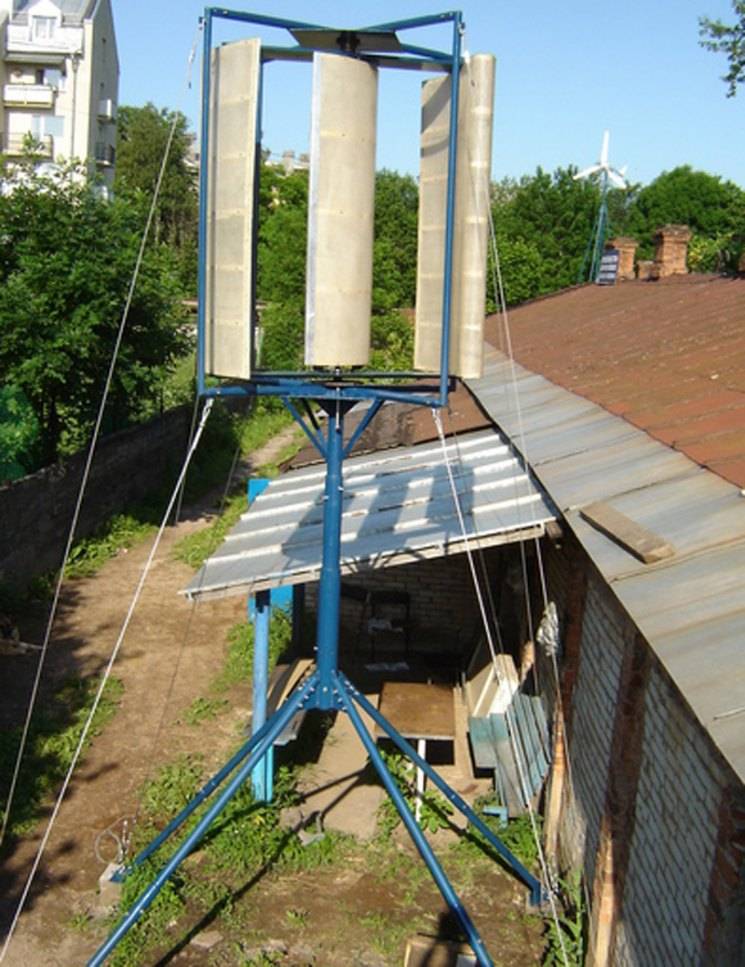

Rotierende Windkraftanlage

Werkzeuge und Materialien

Wenn Sie sich entscheiden, eine rotierende Windkraftanlage mit Ihren eigenen Händen zu bauen, sollten die ersten Schritte zum Ergebnis wie folgt aussehen:

1. Wählen Sie den Rotortyp aus.
2. Entdecken Sie die verschiedenen Designs dieses Typs.
3. Wählen Sie Materialien und vorgefertigte Komponenten für die Herstellung aus.
4. Bereiten Sie ein Werkzeug vor, das für die zukünftige Arbeit geeignet ist.

Als Beispiel wird die Herstellung der einfachsten Windmühle mit geringer Leistung aus Fertigteilen mit einem vertikalen Rotor zum Laden einer Telefonbatterie angegeben. Dies geschieht in der in der Tabelle angegebenen Reihenfolge.

Illustration	Aktionsbeschreibung
	Vorbereitung der Komponenten
	Rotormontage
	Montage des gesamten Gerätes

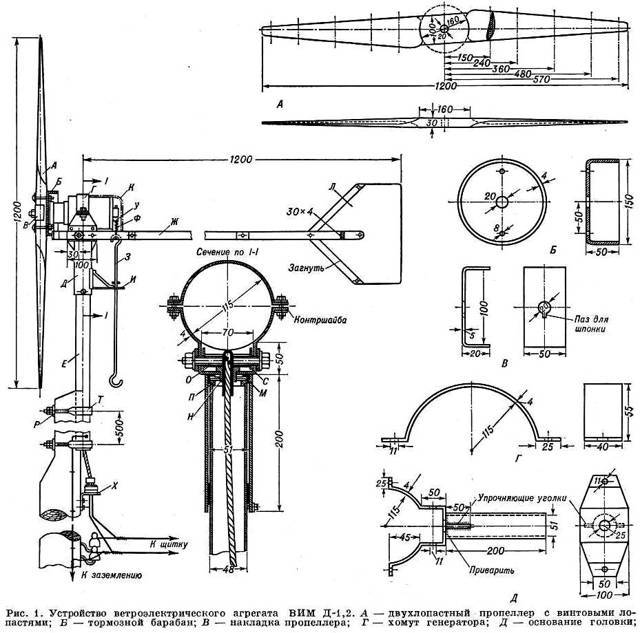

Zeichnungen und Diagramme

Für eine leistungsstärkere und komplexere Windkraftanlage werden fertige Teile und Vorrichtungen benötigt. Die Klingen können aus einem standardmäßigen 200-Liter-Metallfass hergestellt werden. Der Rotor des Generators besteht aus einer Bremsscheibennabe eines ausgemusterten Autos und Neodym-Magneten. Zeichnungen und Diagramme sollten fertig ausgewählt werden.

Herstellungsanweisungen

Illustration	Aktionsbeschreibung

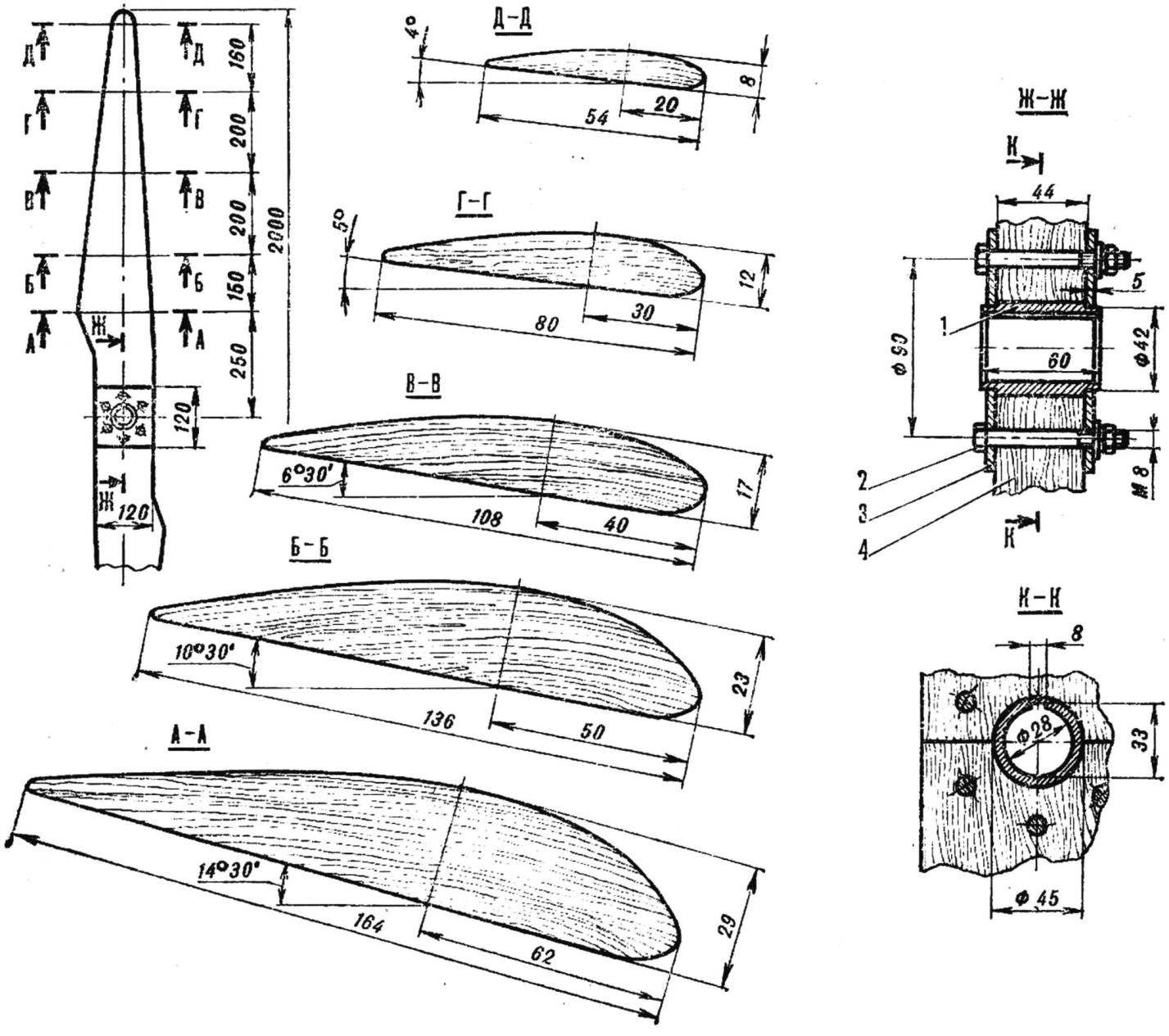

	Klingenherstellung
	Schemata von einphasigen und dreiphasigen Generatoren
	Herstellung eines Generatorrotors aus einer Autoradnabe
	Motorgenerator für Waschmaschine

Gerätetests

Beim Testen des Generators wird sein Betrieb unter Last überprüft. Eine elektrische Lampe muss an ihren Ausgang angeschlossen werden, ein Voltmeter muss an die Ausgangsklemmen angeschlossen werden, und ein Amperemeter muss an die Unterbrechung in einem beliebigen Abschnitt des Stromkreises angeschlossen werden.

Schaltplan

Schauen wir uns die elektrische Schaltung genauer an. Es ist klar, dass der Wind jeden Moment aufhören kann. Daher werden Windkraftanlagen nicht direkt an Haushaltsgeräte angeschlossen, sondern laden zuerst Batterien von ihnen auf, für deren Sicherheit ein Laderegler verwendet wird. Da Batterien Niedervolt-Gleichstrom liefern, während fast alle Haushaltsgeräte 220-Volt-Wechselstrom verbrauchen, wird außerdem ein Spannungswandler oder, wie es auch genannt wird, ein Wechselrichter eingebaut und erst dann alle Verbraucher angeschlossen.

Damit der Windgenerator den Betrieb eines Personalcomputers, eines Fernsehers, eines Alarms und mehrerer Energiesparlampen ermöglicht, reicht es aus, eine Batterie mit einer Kapazität von 75 Ampere / Stunde, einen Spannungswandler (Wechselrichter) mit einer Leistung zu installieren 1,0 kW, plus Generator mit entsprechender Leistung. Was braucht man sonst noch, wenn man sich auf dem Land erholt?

Klassifizierung von Windkraftgeneratoren

Von der gesamten Flotte selbstkonstruierter Windkraftanlagen werden 2 Haupttypen mit unterschiedlicher Rotationsachse betrieben:

• horizontal (geflügelt);
• vertikal (Karussell).

Jeder hat seine eigenen Eigenschaften, unter denen es Unterschiede gibt in:

• die Anzahl der Klingen (zwei-, drei-, mehrblättrig);
• Eigenschaften des Materials der Blätter (Metall, Glasfaser, Segel);
• Schraubensteigung (fest, variabel).

Zu Hause ist es vorzuziehen, einen Windgenerator mit vertikaler Achse mit Ihren eigenen Händen herzustellen. Sein Hauptvorteil ist die Windunempfindlichkeit. Darüber hinaus erfordert die Einfachheit des Designs nicht die Schaffung eines Windausrichtungsmechanismus, so dass die Notwendigkeit für Drehvorrichtungen eliminiert wird.

Je nach Standort des Generators: horizontal oder vertikal

Viele Menschen assoziieren mit einer Windkraftanlage (APU) ein klassisch aussehendes Layout – horizontal. Bei diesem Typ ist die Rotationsachse parallel zum Boden und die Messer sind senkrecht angeordnet. Bei einer solchen Konstruktion ist eine Wetterfahne erforderlich, die nach dem Prinzip des Leitwerks arbeitet. Dies trägt zur vorteilhaften Lage der Rotationsebene senkrecht zur Windströmung bei.

Die horizontale Position der Achse entspricht der Windrichtung. Es gibt ein Problem mit dem elektrischen Anschluss. Ohne die elektronische Richtungssteuerung wickelt sich die Karosserie um die Achse, wodurch die Drähte brechen. Um dies zu verhindern, ist ein Volldrehungsbegrenzer installiert.

Es ist viel einfacher, einen vertikalen Windgenerator mit Ihren eigenen Händen zu bauen. Die positionierte Drehachse ist unabhängig von der Richtung des Luftstroms.Ein weiterer Vorteil des Rotorpropellers ist, dass sich die Wartungseinheiten unten befinden und ein Aufsteigen entfällt.

Durch nominale erzeugte Spannung

Um die maximale Ersparnis zu erzielen, installieren Handwerker hausgemachte Windkraftanlagen für das Haus mit der höchsten Leistung. Ein Design mit 12-14 Volt ist beliebter. Am besten eignet sich dafür eine alte Autolichtmaschine. Nach dem Ändern gibt der Spannungswandler 12-14 Volt aus.

Ein 220-Volt-Heimwerker-Windgenerator gilt als Direktanwendungsinstallation. Es wird kein Spannungswandler benötigt. Da der Betrieb der Windmühle jedoch der Kraft des Luftstroms unterliegt, ist am Auslass ein Stabilisator erforderlich. Abhängig von der Drehzahl übernimmt er die Funktionen eines Reglers.

Machbarkeitsbewertung der Installation

Bevor sie mit der Herstellung eines vertikalen Windgenerators fortfahren, studieren sie die Wettersituation in ihrer Region und versuchen festzustellen, ob die Einheit die erforderliche Menge an Ressourcen liefern kann.

Experten empfehlen die Bewertung der folgenden Parameter:

• die Anzahl der windigen Tage - nehmen Sie den Durchschnittswert für das Jahr, wenn die Böe 3 m / s überschreitet;
• die von den Haushalten pro Tag verbrauchte Strommenge;
• ein geeigneter Platz auf dem eigenen Grundstück für Windgeräte.

Der erste Indikator wird aus den Daten gelernt, die an der nächstgelegenen Wetterstation oder im Internet auf den entsprechenden Portalen erhalten werden. Zusätzlich prüfen sie mit gedruckten geografischen Publikationen und machen sich ein vollständiges Bild der Windsituation in ihrer Region.

Statistiken werden nicht für ein Jahr, sondern für 15-20 Jahre erhoben, nur dann sind die Durchschnittswerte möglichst korrekt und zeigen, ob der Generator den Strombedarf des Haushalts vollständig decken kann oder ob seine Leistung nur ausreicht, um einzelne Personen zu versorgen Haushaltsbedarf.

Verfügt der Eigentümer über ein großes Grundstück an einem Hang, in Ufernähe oder auf einer Freifläche, gibt es keine Probleme bei der Installation.

Wenn sich das Haus in den Tiefen der Siedlung befindet und der Hof kompakt ist und eng an benachbarte Gebäude angrenzt, ist es nicht einfach, ein vertikales Modell einer Windmühle mit Ihren eigenen Händen zu installieren. Die Struktur muss 3-5 m über dem Boden angehoben und zusätzlich verstärkt werden, damit sie nicht bei einer starken Böe herunterfällt.

All diese Informationen gilt es bereits in der Planungsphase zu berücksichtigen, damit klar wird, ob der Windgenerator die komplette Energieversorgung übernehmen kann oder seine Rolle im Rahmen einer Hilfsenergiequelle bleibt. Vorläufig ist es wünschenswert, die Berechnung der Windmühle durchzuführen.

Arten von Windkraftanlagen

Sie werden nach den Merkmalen der technischen Leistung klassifiziert, die sich auf die Funktionalität und Leistungsfähigkeit auswirkt.

vertikal

Abhängig davon, welche Art von Rotor und Blättern verwendet werden, können vertikale Windkraftanlagen orthogonal sein, eine Unterart von Savonius, mehrblättrig (hier gibt es einen Führungsmechanismus), darya, helicoid. Der Hauptvorteil der Geräte ist die Tatsache, dass sie nicht für den Wind korrigiert werden müssen, sie funktionieren in jeder Richtung gut. Daher sind sie nicht mit Geräten ausgestattet, die Luftströmungen erfassen.

Aufgrund der Einfachheit können die Einheiten im Vergleich zu horizontalen Optionen auf dem Boden platziert werden. Es ist viel einfacher, Blätter für einen solchen Windgenerator mit Ihren eigenen Händen herzustellen. Die Kehrseite ist die geringe Produktivität vertikaler Modelle, der Spielraum ist aufgrund ihrer unzureichenden Effizienz begrenzt.

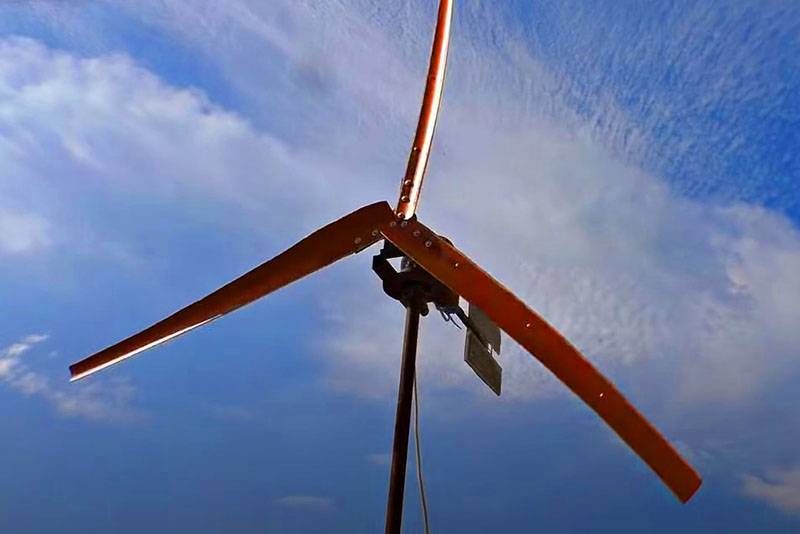

Horizontal

Hier variiert die Anzahl der Klingen. Einblättrige Exemplare zeigen die höchste Geschwindigkeit, im Vergleich zu dreiblättrigen Exemplaren drehen sie sich bei gleicher Windstärke etwa 2 mal schneller. Die Effizienz horizontaler Modelle übertrifft die Leistung vertikaler Modelle erheblich.

Windkraftanlagen mit horizontaler Achse

Die horizontal-axiale Ausrichtung hat eine Schwachstelle - ihre Leistung ist an die Windrichtung gebunden, daher ist das Gerät mit zusätzlichen Mechanismen ausgestattet, die die Bewegung von Luftströmen erfassen.

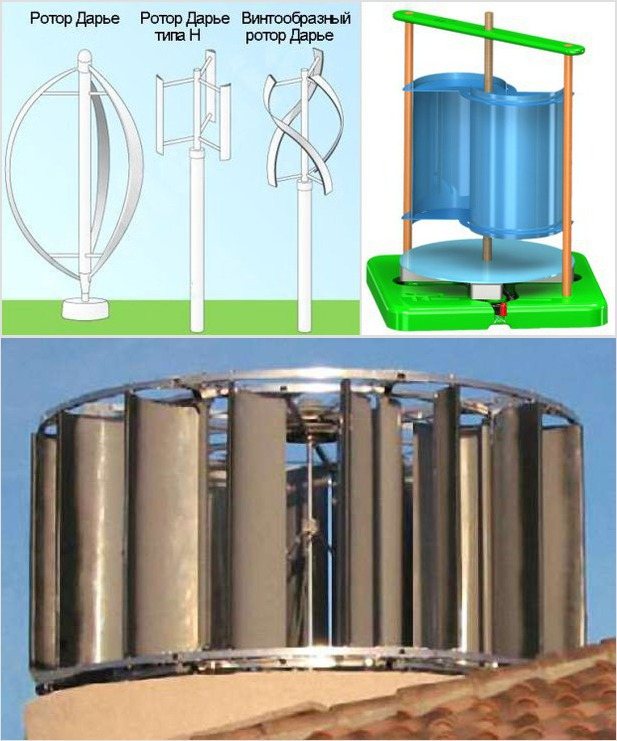

Sorten und Modifikationen von vertikalen Windmühlen

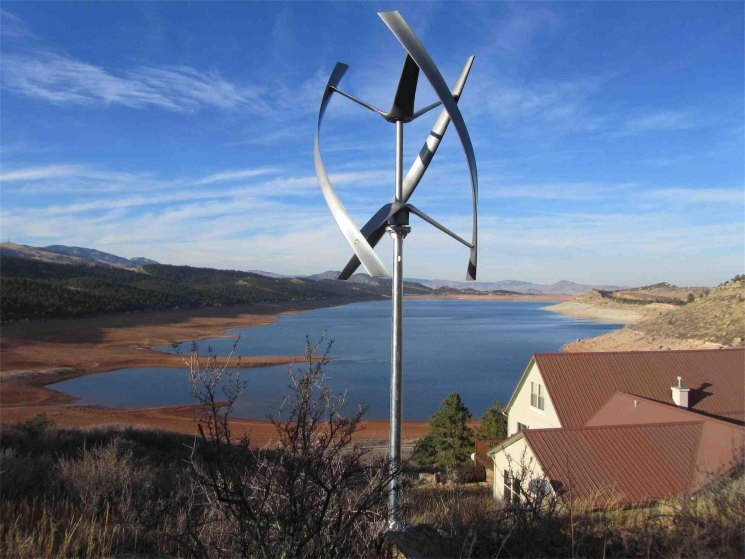

Ein orthogonaler Windgenerator ist mit mehreren Flügeln ausgestattet, die in einem bestimmten Abstand parallel zur Rotationsachse angeordnet sind. Diese Windmühlen sind auch als Darrieus-Rotor bekannt. Diese Einheiten haben sich als die effizientesten und funktionellsten erwiesen.

Die Rotation der Blätter wird durch ihre flügelartige Form bereitgestellt, die die notwendige Auftriebskraft erzeugt. Der normale Betrieb des Geräts erfordert jedoch einen erheblichen Aufwand, sodass die Leistung des Generators durch den Einbau zusätzlicher statischer Siebe gesteigert werden kann. Als Nachteile sind übermäßige Geräusche, hohe dynamische Belastungen (Vibrationen) zu nennen, die häufig zu vorzeitigem Verschleiß der Stützeinheiten und zum Ausfall der Lager führen.

Es gibt Windkraftanlagen mit einem Savonius-Rotor, die für häusliche Bedingungen am besten geeignet sind. Das Windrad besteht aus mehreren Halbzylindern, die sich kontinuierlich um ihre Achse drehen. Die Rotation erfolgt immer in die gleiche Richtung und ist windrichtungsunabhängig.

Der Nachteil solcher Installationen ist das Schaukeln der Struktur unter Windeinwirkung. Dadurch entsteht Spannung in der Achse und das Rotationslager des Rotors fällt aus. Außerdem kann die Rotation nicht von alleine starten, wenn nur zwei oder drei Flügel im Windgenerator verbaut sind. In diesem Zusammenhang empfiehlt es sich, zwei Rotoren in einem Winkel von 90 Grad zueinander auf der Achse zu befestigen.

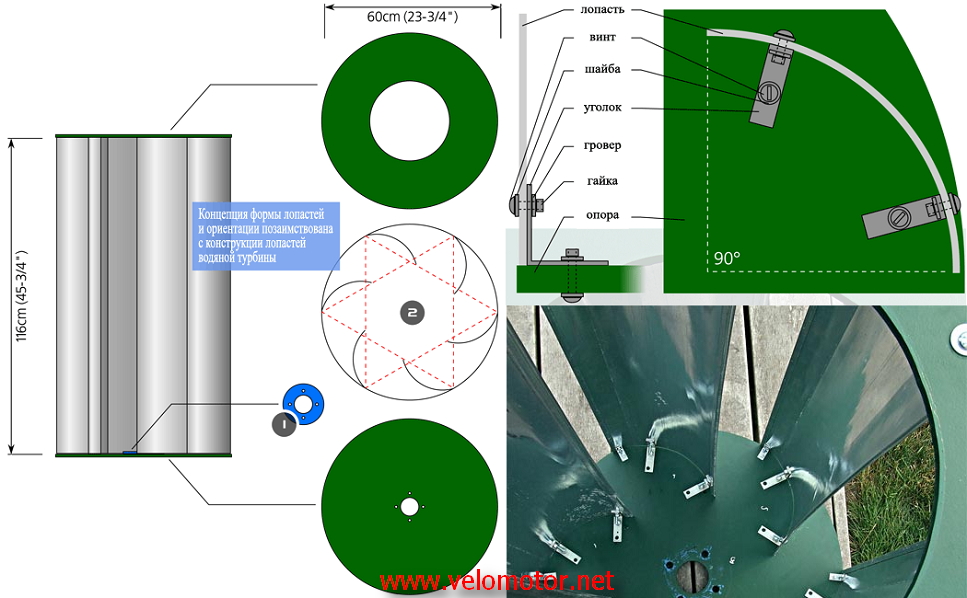

Der vertikale Multiblade-Windgenerator ist eines der funktionellsten Geräte dieser Modellreihe. Es hat eine hohe Leistung bei geringer Belastung der tragenden Elemente.

Der innere Teil der Struktur besteht aus zusätzlichen statischen Blättern, die in einer Reihe angeordnet sind. Sie komprimieren den Luftstrom und regulieren seine Richtung, wodurch der Wirkungsgrad des Rotors erhöht wird. Der Hauptnachteil ist der hohe Preis aufgrund der großen Anzahl von Teilen und Elementen.

Herstellungsmöglichkeiten

Für eine lange Zeit der Existenz alternativer Energien wurden elektrische Generatoren verschiedener Bauart geschaffen. Sie können von Hand hergestellt werden. Die meisten Leute denken, dass dies schwierig ist, weil es ein gewisses Maß an Wissen, verschiedene teure Materialien usw. erfordert. In diesem Fall sind die Generatoren aufgrund der vielen Fehlberechnungen sehr leistungsschwach. Es sind diese Gedanken, die diejenigen bewegen, die die Idee aufgeben wollen, eine Windmühle mit ihren eigenen Händen zu bauen.Aber alle Aussagen sind absolut falsch, und jetzt werden wir es zeigen.
Handwerker stellen elektrische Generatoren für eine Windmühle meistens auf zwei Arten her:

1. Von der Nabe;
2. Der fertige Motor wird zu einem Generator umgebaut.

Betrachten wir diese Optionen genauer.

Schemata und Zeichnungen

Der Generator als Gerät erzeugt Wechselstrom, der in Gleichstrom umgewandelt und auf den erforderlichen Spannungswert gebracht werden muss. Wenn der Motorgenerator beispielsweise 40 Volt abgibt, ist dies wahrscheinlich kein geeigneter Wert für die meisten Verbraucherelektronikgeräte, die 5 oder 12 Volt Gleichstrom oder 127/220 Volt Wechselstrom verbrauchen.

Das Schema der gesamten Installation hat sich durch Zeit und Millionen von Benutzern bewährt und umfasst einen Gleichrichter, eine Steuerung, eine Batterie und einen Wechselrichter. Als Pufferspeicher für gespeicherte Energie dient eine Autobatterie mit einer Kapazität von 55-300 Amperestunden. Seine Betriebsspannung beträgt 10,9-14,4 V bei zyklischer Ladung (vollständiger Lade-Entlade-Zyklus) und 12,6-13,65 V mit Puffer (portioniert, dosiert, wenn Sie einen teilentladenen Akku wieder aufladen müssen).

Der Regler wandelt beispielsweise dieselben 40 Volt in 15 Volt um. Sein Wirkungsgrad in Volt-Ampere beträgt 80-95% - ohne Berücksichtigung von Verlusten im Gleichrichter.

Ein dreiphasiger Generator hat den höchsten Wirkungsgrad - seine Leistung ist 50 % höher als die eines einphasigen Generators, er vibriert nicht während des Betriebs (Vibrationen lockern die Struktur und machen sie kurzlebig).

Die Spulen in der Wicklung jeder der Phasen wechseln sich ab und sind in Reihe geschaltet - wie die Pole der Magnete, die einer der Seiten zu den Spulen zugewandt sind.

Moderne Haushaltsgeräte und Elektronik können von 110 Volt (der amerikanische Standard für Haushaltsnetzwerke) bis zu 250 Volt betrieben werden - es wird nicht empfohlen, Netzwerkgeräten und -geräten mehr zu geben. Alle Wandler sind gepulst, im Vergleich zu linearen sind ihre Wärmeverluste viel geringer.

Sturmschutz für Windkraftanlagen

Es geht darum, das Gerät vor Orkanen und starken Windböen zu schützen. In der Praxis wird es auf zwei Arten umgesetzt:

1. Durch Begrenzung der Geschwindigkeit des Windrades mit Hilfe einer elektromagnetischen Bremse.
2. Die Entfernung der Rotationsebene der Schraube von der direkten Einwirkung der Windströmung.

Das erste Verfahren basiert auf dem Verbinden einer elektrischen Ballastlast mit einem Windgenerator. Wir haben bereits in einem der vorherigen Artikel darüber gesprochen.

Die zweite Methode beinhaltet die Installation eines Klappleitwerks, das es ermöglicht, den Propeller bei Nennwindstärke auf die Windströmung auszurichten und im Gegenteil bei Sturm den Propeller aus dem Wind zu nehmen.

Heckklappschutz erfolgt nach folgendem Schema.

1. Bei ruhigem Wetter ist der Schwanz leicht geneigt (nach unten und zur Seite).
2. Bei Nennwindgeschwindigkeit richtet sich das Heck auf und der Propeller wird parallel zum Luftstrom.
3. Wenn die Windgeschwindigkeit die Nennwerte (z. B. 10 m/s) überschreitet, wird der Winddruck auf den Propeller größer als die durch das Gewicht des Hecks erzeugte Kraft. An diesem Punkt beginnt sich das Heck zu falten und der Propeller bewegt sich aus dem Wind.
4. Wenn die Windgeschwindigkeit kritische Werte erreicht, wird die Propellerrotationsebene senkrecht zur Windströmung.

Wenn der Wind schwächer wird, kehrt das Heck durch sein eigenes Gewicht in seine ursprüngliche Position zurück und dreht die Schraube in Richtung Wind.Damit das Heck ohne zusätzliche Federn in seine ursprüngliche Position zurückkehrt, wird ein Schwenkmechanismus mit einem geneigten Drehpunkt (Scharnier) verwendet, der auf der Drehachse des Hecks installiert ist.

Die Drehachse des Hecks ist geneigt: 20° relativ zur vertikalen Achse und 45° relativ zur horizontalen Achse.

Damit der Mechanismus seine Hauptfunktion erfüllen kann, muss die Mastachse einen bestimmten Abstand von der Rotationsachse der Turbine haben (optimal - 10 cm).

Damit sich das Heck bei starken Windböen nicht entwickelt und nicht unter den Propeller fällt, müssen auf beiden Seiten des Mechanismus Begrenzer angeschweißt werden.

Eine Excel-Tabelle mit vorgefertigten Formeln hilft Ihnen bei der Berechnung der Heckabmessungen und deren Abhängigkeit von anderen Windenergieanlagenparametern. Darin ist der Bereich der variablen Werte gelb markiert.

Die optimale Fläche des Leitwerks beträgt 15 % ... 20 % der Fläche der Windkraftanlage.

Die gängigste Variante des mechanischen Schutzes eines Windgenerators wird Ihnen vorgestellt. In der einen oder anderen Form wird es von Nutzern unseres Portals erfolgreich in der Praxis eingesetzt.

WatchCat-Benutzer

Bei Sturm muss der Propeller abgebremst werden, indem man ihn aus dem Wind herauszieht. B. bei zu starkem Wind, kentert das Windrad mit der Schraube nach oben. Nicht die beste Option, da die Rückkehr in die Arbeitsposition von einem spürbaren Schlag begleitet wird. Aber zehn Jahre lang ging die Windmühle nicht kaputt.

Die Rechtmäßigkeit der Installation einer Windkraftanlage

Alternative Energiequellen sind der Traum jedes Sommerbewohners oder Hausbesitzers, dessen Standort weit entfernt von den zentralen Netzen liegt.Wenn wir jedoch Rechnungen für den in einer Stadtwohnung verbrauchten Strom erhalten und die erhöhten Tarife betrachten, stellen wir fest, dass uns ein Windgenerator, der für den häuslichen Bedarf geschaffen wurde, nicht schaden würde.

Nachdem Sie diesen Artikel gelesen haben, werden Sie vielleicht Ihren Traum wahr werden lassen.

Ein Windgenerator ist eine hervorragende Lösung, um eine vorstädtische Anlage mit Strom zu versorgen. Darüber hinaus ist die Installation in einigen Fällen der einzig mögliche Ausweg.

Um Geld, Mühe und Zeit nicht zu verschwenden, entscheiden wir: Gibt es äußere Umstände, die uns beim Betrieb einer Windkraftanlage hinderlich machen?

Um eine Datscha oder ein kleines Häuschen mit Strom zu versorgen, reicht eine kleine Windkraftanlage aus, deren Leistung 1 kW nicht überschreitet. Solche Geräte werden in Russland mit Haushaltsprodukten gleichgesetzt. Ihre Installation erfordert keine Zertifikate, Genehmigungen oder zusätzliche Genehmigungen.

Um die Machbarkeit der Installation eines Windgenerators zu bestimmen, ist es notwendig, das Windenergiepotenzial eines bestimmten Gebiets herauszufinden (zum Vergrößern anklicken)

Für die Stromerzeugung, die zur Deckung des Eigenbedarfs verbraucht wird, wird keine Besteuerung erhoben. Daher kann eine Windmühle mit geringer Leistung sicher installiert werden, sie kann verwendet werden, um kostenlosen Strom zu erzeugen, ohne Steuern an den Staat zu zahlen.

Für alle Fälle sollten Sie sich jedoch erkundigen, ob es lokale Vorschriften zur individuellen Energieversorgung gibt, die die Installation und den Betrieb dieses Geräts behindern könnten.

Windturbinen, die die meisten Bedürfnisse eines durchschnittlichen Bauernhofs befriedigen können, können nicht einmal bei den Nachbarn Beschwerden hervorrufen

Ansprüche können von Ihren Nachbarn entstehen, wenn sie Unannehmlichkeiten im Zusammenhang mit dem Betrieb der Windmühle erfahren. Denken Sie daran, dass unsere Rechte dort enden, wo die Rechte anderer beginnen.

Daher müssen Sie beim Kauf oder Eigenbau einer Windkraftanlage für ein Eigenheim auf folgende Parameter achten:

Masthöhe. Bei der Montage einer Windenergieanlage müssen die in vielen Ländern der Welt bestehenden Beschränkungen hinsichtlich der Höhe einzelner Gebäude sowie der Standort des eigenen Standorts berücksichtigt werden. Beachten Sie, dass in der Nähe von Brücken, Flughäfen und Tunneln Gebäude mit einer Höhe von mehr als 15 Metern verboten sind.

Geräusche von Getriebe und Messern. Die Parameter des erzeugten Rauschens können mit einem speziellen Gerät eingestellt werden, wonach die Messergebnisse dokumentiert werden können

Es ist wichtig, dass sie die festgelegten Geräuschnormen nicht überschreiten.

Äther-Interferenz. Idealerweise sollte beim Erstellen einer Windmühle ein Schutz gegen Teleinterferenzen bereitgestellt werden, wo Ihr Gerät solche Probleme bereiten kann.

Umweltaussagen

Diese Organisation kann Ihnen den Betrieb der Anlage nur untersagen, wenn dadurch der Zugvogelzug behindert wird. Aber das ist unwahrscheinlich.

Wenn Sie das Gerät selbst erstellen und installieren, lernen Sie diese Punkte kennen, und achten Sie beim Kauf eines fertigen Produkts auf die Parameter, die in seinem Pass enthalten sind. Es ist besser, sich im Voraus zu schützen, als sich später zu ärgern.

Vorteile und Funktionsprinzip von Windmühlen

Ein moderner vertikaler Generator ist eine der Optionen für alternative Energie für das Haus. Das Gerät ist in der Lage, Windböen in eine Energiequelle umzuwandeln. Für den korrekten Betrieb sind keine zusätzlichen Geräte erforderlich, die die Windrichtung bestimmen.

Ein rotierender Windgenerator lässt sich sehr einfach mit eigenen Händen herstellen. Natürlich wird er die Energieversorgung eines privaten Großhauses nicht komplett übernehmen können, aber die Beleuchtung von Nebengebäuden, Gartenwegen und der näheren Umgebung wird er perfekt bewältigen

Die vertikale Vorrichtung arbeitet in niedriger Höhe. Für seine Wartung sind verschiedene Geräte nicht erforderlich, um die sichere Durchführung von Reparatur- und Wartungsarbeiten in großer Höhe zu gewährleisten.

Ein Minimum an beweglichen Teilen macht die Windenergieanlage zuverlässiger und betriebsstabiler. Das optimale Profil der Blätter und die originelle Form des Rotors verleihen dem Aggregat einen hohen Wirkungsgrad, egal aus welcher Richtung der Wind gerade weht.

Kleine Haushaltsmodelle bestehen aus drei oder mehr leichten Flügeln, fangen sofort die schwächste Böe ein und beginnen sich zu drehen, sobald die Windstärke 1,5 m / s überschreitet. Aufgrund dieser Fähigkeit übertrifft ihre Effizienz oft die Effizienz großer Anlagen, die stärkeren Wind benötigen.

Der Generator arbeitet absolut geräuschlos, stört die Eigentümer und Nachbarn nicht, erzeugt keine schädlichen Emissionen in die Atmosphäre und dient zuverlässig viele Jahre lang der präzisen Energieversorgung von Wohngebäuden.

Der vertikale Windgenerator arbeitet nach dem Prinzip der Magnetschwebebahn.Bei der Drehung der Turbinen entstehen Impuls- und Auftriebskräfte sowie die eigentliche Bremskraft. Die ersten beiden lassen die Klingen der Einheit rotieren. Diese Aktion aktiviert den Rotor und erzeugt ein Magnetfeld, das Strom erzeugt.

Eine Windmühle mit vertikaler Rotationsachse steht ihren horizontalen Gegenstücken im Wirkungsgrad in nichts nach. Darüber hinaus erhebt es keine Ansprüche auf den territorialen Standort und funktioniert an fast jedem Ort, der für Hausbesitzer günstig ist.

Das Gerät funktioniert völlig unabhängig und erfordert kein Eingreifen der Eigentümer in den Prozess.

Rechtliche Aspekte der Installation einer Windkraftanlage

Ein Windgenerator ist eine außergewöhnliche Immobilie, der Besitz dieses Gerätes ist mit der Einhaltung bestimmter Regeln und Gesetze verbunden. Wenn das Gerät in der Nähe von Brücken, Flughäfen und Tunneln installiert wird, sollte die Höhe des Mastes 15 m nicht überschreiten, der Geräuschpegel sollte tagsüber 70 dB und nachts 60 dB nicht überschreiten. Erfordert Schutz vor Teleinterferenzen. Umweltdienste sollten keine Behauptungen über die Schaffung von Hindernissen für die Migration von Zugvögeln aufstellen. Es ist ratsam, vor Baubeginn eine rechtliche Beratung zu jedem Parameter durchzuführen und über offizielle Dokumente zu verfügen. Die Stromerzeugung für den Eigenbedarf ist gesetzlich nicht besteuert.

Windmühle

Wir wickeln die Spule

Wenn Sie eine nicht sehr schnelle Option wählen, beginnt das Laden einer 12-V-Batterie bei 100-150 U / min. Die Anzahl der Umdrehungen hierfür sollte 1000-1200 entsprechen. Indem wir die Windungen auf alle Spulen teilen, erhalten wir ihre Anzahl für eins.

Wenn für Windungen ein großer Draht verwendet wird, nimmt der Widerstand ab und die Stromstärke zu.

Die Eigenschaften von handmontierten Windkraftanlagen werden durch die Dicke der Magnete auf der Scheibe und ihre Anzahl beeinflusst.

Spulen werden normalerweise in runder Form hergestellt, aber durch leichtes Dehnen können die Windungen begradigt werden. Fertig, die Spulen sollten gleich oder etwas größer als die Magnete sein. Die Dicke des Stators muss auch auf die Magnete bezogen werden.

Ist dieser durch mehr Windungen größer, vergrößert sich der Abstand zwischen den Scheiben und der magnetische Fluss nimmt ab.

Aber mehr Widerstandsspulen führen zu einer Abnahme des Stroms. Sperrholz ist für die Form des Stators geeignet. Um die Festigkeit des Produkts zu erhöhen, wird Glasfaser auf die Spulen (am Boden der Form) gelegt. Vor dem Auftragen des Epoxidharzes wird die Form mit Vaseline oder Wachs behandelt oder Klebeband verwendet.

Der Generator wird getestet, indem er von Hand gedreht wird. Bei einer Spannung von 40 V erreicht der Strom 10 A.

Anleitung zum Bau eines Windgenerators mit eigenen Händen

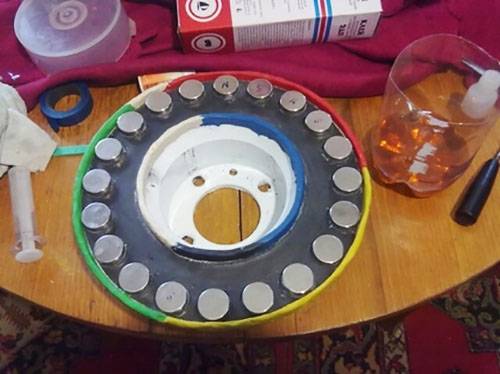

• Montieren Sie die Magnete in speziell angefertigten Aussparungen am Rotor. Verwenden Sie zur Sicherheit Sekundenkleber.
• Wickeln Sie die Magnete mit Papier ein und füllen Sie den verbleibenden freien Raum mit Epoxid.
• Drehen Sie die Achse an einer Drehvorrichtung. Befestigen Sie einen Stahlstangenhalter daran.
• Machen Sie Klingen aus dem Rohr.
• Bringen Sie den Generator, die Blätter, den Rotor und das Leitwerk an der Trägerschiene an.
• Installieren Sie das Netzteil mit der Schwenkhalterung.
• Den Mast in den Betonsockel montieren und mit 4 Schrauben befestigen.
• Verbinden Sie das Kabel mit der Abschirmung.
• Alles anschließen und auf Leistung testen.

Sie fühlen sich in Ihren eigenen Fähigkeiten unsicher – besorgen Sie sich ein Haushaltsgerät. Dies wird auch von Vorteil sein.Wählen Sie im Allgemeinen ein Modell aus, das sich auf Ihre finanziellen Möglichkeiten konzentriert, und bauen Sie es in Ihrem Ferienhaus ein.

Tun Sie es jetzt und morgen werden Sie nicht mehr zusammenzucken, wenn Sie Stromrechnungen erhalten.

Die rechtliche Seite des Problems

Ein selbstgebauter Windgenerator für ein Haus fällt nicht unter Verbote, seine Herstellung und Verwendung zieht keine verwaltungs- oder strafrechtliche Ahndung nach sich. Wenn die Leistung des Windgenerators 5 kW nicht übersteigt, gehört er zu den Haushaltsgeräten und bedarf keiner Abstimmung mit dem örtlichen Energieversorger. Außerdem müssen Sie keine Steuern zahlen, wenn Sie aus dem Stromverkauf keinen Gewinn erzielen. Darüber hinaus erfordert eine selbstgebaute Windmühle selbst mit einer solchen Leistung komplexe technische Lösungen: Sie ist einfach herzustellen. Daher überschreitet die hausgemachte Leistung selten 2 kW. Tatsächlich reicht diese Leistung normalerweise aus, um ein Privathaus mit Strom zu versorgen (natürlich, wenn Sie keinen Boiler und keine leistungsstarke Klimaanlage haben).

In diesem Fall sprechen wir von Bundesrecht. Bevor Sie sich entscheiden, eine Windmühle mit Ihren eigenen Händen zu bauen, ist es daher nicht überflüssig, das Vorhandensein (Fehlen) von Subjekt- und kommunalen Regulierungsgesetzen zu überprüfen, die einige Einschränkungen und Verbote auferlegen können. Befindet sich Ihr Haus beispielsweise in einem besonders geschützten Naturgebiet, kann die Nutzung der Windenergie (und dies ist eine natürliche Ressource) zusätzliche Genehmigungen erfordern.

Bei unruhigen Nachbarn kann es zu Problemen mit dem Gesetz kommen. Windmühlen für zu Hause sind Einzelbauten, daher unterliegen sie auch einigen Einschränkungen:

• Die Höhe des Mastes (auch wenn die Windkraftanlage keine Flügel hat) darf die in Ihrer Region festgelegten Normen nicht überschreiten. Darüber hinaus kann es Einschränkungen in Bezug auf den Standort Ihrer Website geben. Beispielsweise kann ein Landegleitpfad zum nächstgelegenen Flugplatz über Sie hinwegführen. Oder in unmittelbarer Nähe Ihres Standorts befindet sich eine Stromleitung. Beim Herunterfallen kann die Struktur Stangen oder Drähte beschädigen. Allgemeine Grenzen bei normaler Windlast sind 15 Meter Höhe (einige provisorische Windmühlen erreichen eine Höhe von bis zu 30 Metern). Wenn der Mast und der Körper des Geräts eine große Querschnittsfläche haben, können Nachbarn Ansprüche gegen Sie geltend machen, auf deren Grundstück der Schatten fällt. Es ist klar, dass solche Beschwerden in der Regel „aus Schaden“ entstehen, aber es gibt eine gesetzliche Grundlage.
• Klingengeräusch. Die Hauptquelle für Probleme mit Nachbarn. Beim Betrieb in klassischer horizontaler Bauweise sendet das Windrad Infraschall aus. Dies ist nicht nur ein unangenehmes Geräusch, ab einem bestimmten Pegel wirken sich die Wellenschwingungen der Luft nachteilig auf den menschlichen Körper und Haustiere aus. Ein selbstgebauter Windmühlengenerator ist normalerweise kein „Meisterwerk“ der Ingenieurskunst und kann für sich genommen viel Lärm machen. Es ist sehr wünschenswert, Ihr Gerät bei den Aufsichtsbehörden (z. B. beim SES) offiziell zu testen und eine schriftliche Bestätigung einzuholen, dass die festgelegten Geräuschstandards nicht überschritten werden.
• Elektromagnetische Strahlung. Jedes elektrische Gerät sendet Funkstörungen aus. Nehmen Sie zum Beispiel eine Windmühle von einem Autogenerator. Um den Störpegel des Autoempfängers zu reduzieren, werden im Auto Kondensatorfilter eingebaut. Berücksichtigen Sie diesen Punkt bei der Entwicklung eines Projekts.

  Ansprüche können nicht nur von Nachbarn geltend gemacht werden, die Probleme mit dem Empfang von Fernseh- und Radiosignalen haben. Befinden sich industrielle oder militärische Empfangszentren in der Nähe, ist es nicht überflüssig, den Störpegel in der elektronischen Entstöreinheit (EW) zu überprüfen.

• Ökologie. Es klingt paradox: Es scheint, dass Sie ein umweltfreundliches Gerät verwenden, welche Probleme kann es geben? Ein Propeller, der sich in einer Höhe von 15 Metern und mehr befindet, kann zu einem Hindernis für den Vogelzug werden. Die rotierenden Klingen sind für Vögel unsichtbar und können leicht getroffen werden.
