Die wichtigsten Arten von Elektrokesseln

Einen Elektrodenkessel mit eigenen Händen herstellen

Um einen Ionenkessel mit eigenen Händen zusammenzubauen, benötigen Sie: ein Rohr, eine Elektrode, heißes Metall.

Wenn Sie sich mit dem Funktionsprinzip von Ionenkesseln sowie den Merkmalen ihres Betriebs vertraut gemacht haben und es dennoch selbst herstellen möchten, benötigen Sie:

• Schweißmaschine und Fähigkeiten, damit zu arbeiten;
• Stahlrohr mit den erforderlichen Abmessungen;
• eine Elektrode oder Gruppe von Elektroden;
• Neutralleiter- und Erdungsklemmen;
• Isolatoren für Anschlüsse und Elektroden;
• Kupplung und Metall-T-Stück
• Willen und Ausdauer, um das ultimative Ziel zu erreichen.

Bevor Sie mit der Montage des Kessels mit Ihren eigenen Händen beginnen, sollten Sie einige wichtige Punkte beachten. Zuerst muss der Kessel geerdet werden. Zweitens wird der Neutralleiter von der Steckdose ausschließlich zum Außenrohr geführt

Und drittens muss die Phase ausschließlich der Elektrode zugeführt werden

Zweitens wird der Neutralleiter vom Ausgang ausschließlich zum Außenrohr geführt. Und drittens muss die Phase ausschließlich der Elektrode zugeführt werden.

Die Technik der Kesselmontage zum Selbermachen ist recht einfach. In ein Stahlrohr mit einer Länge von etwa 250 mm und einem Durchmesser von 50–100 mm wird von einer Seite mittels eines T-Stücks eine Elektrode oder ein Elektrodenblock eingeführt. Durch das T-Stück tritt das Kühlmittel ein oder aus. Die andere Seite des Rohres ist mit einer Kupplung zum Anschluss des Heizungsrohres ausgestattet.

Zwischen dem T-Stück und der Elektrode befindet sich ein Isolator, der auch die Dichtheit des Kessels gewährleistet. Der Isolator besteht aus einem beliebigen geeigneten hitzebeständigen Kunststoff. Da auf Dichtheit und gleichzeitig auf die Möglichkeit einer Schraubverbindung mit einem T-Stück und einer Elektrode geachtet werden muss, ist es besser, einen Isolator in einer Dreherei zu bestellen, um allen Konstruktionsmaßen standzuhalten.

Am Kesselkörper ist ein Bolzen angeschweißt, an dem die Neutralleiterklemme und die Erdung befestigt sind. Es ist möglich, mit einer weiteren Schraube zu sichern. Die gesamte Struktur kann unter einer dekorativen Beschichtung verborgen werden, die auch als zusätzliche Garantie für das Fehlen von Stromschlägen dient. Die Beschränkung des Zugangs zum Kessel ist die erste und wichtigste Aufgabe zur Einhaltung der Sicherheitsvorschriften.

Wie Sie sehen können, ist die Montage eines Elektrodenkessels mit Ihren eigenen Händen für fast jede Person ein erreichbares Ziel.Die Hauptsache ist, das Funktionsprinzip zu kennen und die Sicherheitsvorkehrungen zu beachten. Wärme für Ihr Zuhause!

Installation eines Heizkessels für feste Brennstoffe im Haus

Sehr oft wird die Installation eines Warmwasserbereitungssystems in einem separaten kleinen Raum durchgeführt - einem Heizraum. Die Deckenhöhe im Heizraum sollte mindestens 2 m betragen, das Volumen mindestens 7,5 m2. Bei der Installation eines Festbrennstoff-Heizkessels ist der Raum mit einem Schornstein, einem Lüftungskanal oder einem Fenster sowie einer elektrischen Beleuchtung ausgestattet. Der Kessel befindet sich in einem Abstand von 0,5 m von der Wand.

Der Schornstein muss vom Kesselanschluss bis zur Schornsteinoberkante mindestens 5 m hoch sein und eine Querschnittsfläche von mindestens 190 cm2 haben. Bei Bedarf kann der Schornstein bis zu einem Abstand von 1 m in einem Winkel von bis zu 30° zur Senkrechten versetzt werden. Die Wände des Auslasses müssen glatt sein und über die gesamte Länge den gleichen Querschnitt haben.

Der Anschluss des Kessels an den Schornstein erfolgt über ein Verbindungsrohr aus Dachstahl, dessen Dicke mindestens 1 mm beträgt. Eine Tonlösung wird verwendet, um die Verbindungsstelle abzudichten. Das Verbindungsabzweigrohr mit einem Ende wird fest am Auslass des Kesselschornsteins montiert und das andere Ende in das Loch des Ziegelkanals bis zur Dicke der Schornsteinwand (mindestens 130 mm) eingeführt. Der Rauchkanal besteht aus gut gebranntem rotem Backstein, der auf einen 3-5 mm dicken Lehmmörtel gelegt wird, die Nähte müssen sorgfältig gerieben werden. Vom Dachboden aus kann der Schornstein aus einem gepackten Asbestzement- oder Keramikrohr bestehen. In diesem Fall besteht die Isolierung aus Mineralwolle oder Schaumbeton in einem starren Gehäuse.Wenn Sie sich für die Beheizung eines Landhauses mit einem Festbrennstoffkessel entschieden haben, sollten Sie auf keinen Fall Silikatziegel, Schlackenbeton oder andere großporige Materialien für die Verlegung des Schornsteins verwenden.

An der Basis der Rauchkanäle sind Taschen mit einer Tiefe von 250 mm sowie Löcher zum Reinigen der Asche konstruiert, die mit Türen ausgestattet sind, die mit Randziegeln in Lehmmörtel verschlossen sind.

Vorteile und Nachteile

Zunächst ist zu erwähnen, dass es ratsam ist, Elektrodenkessel nur an Orten zu installieren, an denen eine zuverlässige Verkabelung und ein stabiles Netzwerk vorhanden sind. Wenn es zu einem regelmäßigen Stromausfall und starken Spannungsabfällen kommt, lohnt es sich nicht, die Elektrodeneinheiten zu montieren, da sie nicht normal funktionieren können. Aber auch in diesem Fall kann eine Lösung gefunden werden. Kaufen Sie zum Beispiel eine unterbrechungsfreie Stromversorgung oder einen Dieselgenerator.

Es sammelt eine kleine Menge Energie, die im Notfall für ein paar Stunden Betrieb des Kessels ausreichen sollte. Es gibt USV-Modelle, die die Spannung mit einem eingebauten Stabilisator korrigieren.

Welche Typen und Kriterien für die Auswahl eines Spannungsstabilisators und einer unterbrechungsfreien Spannungsquelle für einen Kessel ausschlaggebend sind, können Sie hier nachlesen.

Vorteile eines Elektrodenheizkessels:

1. Die Sicherheit für die menschliche Gesundheit ist auf einem hohen Niveau. Ionenboiler zum Heizen sind so konstruiert, dass ein Kriechstrom praktisch ausgeschlossen ist. Feuer ist ausgeschlossen, daher kann das Design verwendet werden, um eine Mindesttemperatur ohne ständige menschliche Überwachung aufrechtzuerhalten.
2. Kleine Abmessungen und die Möglichkeit des Einbaus in ein Heiznetz, das mit Gas betrieben wird. Es stellt sich heraus, dass der Elektrodenkessel startet, nachdem die Gasbrennstoffzufuhr gestoppt wurde.
3. Schnelles Aufheizen des Kühlmittels, leiser Betrieb, einfacher Austausch der Heizelemente ohne Austausch des gesamten Geräts.
4. Auf Wunsch kann es in Wohngebäuden installiert werden, ohne einen Schornstein und den Heizraum selbst zu installieren.
5. Hoher Wirkungsgrad, der im Betrieb 96 % erreicht, und beim Erhitzen beträgt die Stromeinsparung 40 %. Plus das Fehlen von Schmutz, Staub, Rauch und Ruß.

Ein Elektroelektrodenkessel verbraucht durchschnittlich 40 % weniger Strom als ein anderes Heizgerät aus dem Netz

Benutzer bemerken diese Nuance als den wichtigsten Vorteil des Geräts

Wie jedes Heizsystem hat ein Elektroden-Elektroboiler seine Nachteile.

Die Nachteile dieser Einheiten umfassen die folgenden Punkte:

• Erhebliche Stromkosten. Strom ist viel teurer als beispielsweise Gas, aber gleichzeitig perfekt, um ein Haus fernab der Siedlung mit Wärme zu versorgen und ab und zu besucht zu werden.
• Nicht Vielseitigkeit. Ein Ionenkessel zum Heizen eines Privathauses ist oft nicht mit bestimmten Arten von Rohren und Batterien kompatibel. Als Beispiel kann man die Verwendung von Gussheizkörpern im Heizsystem anführen, wenn Probleme aufgrund von Unregelmäßigkeiten im Inneren sowie einer großen Flüssigkeitsmenge auftreten. Typischerweise ist ein Abschnitt einer Gusseisenbatterie für 2,5 Liter Wasser ausgelegt.
• Probleme bei der Verwendung von Rohren aus Metall-Kunststoff. In diesem Fall ist es wünschenswert, Polypropylenprodukte zu verwenden.
• Die Anforderung eines Ionenaustauscher-Elektroboilers für einen konstanten Widerstand des Kühlmittels. Es kann korrigiert werden, indem Zusätze hinzugefügt werden, die das Auftreten von Ablagerungen ausschließen.

Arbeitsweise und Aufbau der Induktionsheizung

Induktion ist ein physikalisches Phänomen, das auf Wirbelströmen basiert. Sie wurden einst von dem französischen Physiker Foucault entdeckt und untersucht. Der Induktions-Elektroboiler zum Heizen verwendet bei seiner Arbeit Foucault-Ströme und arbeitet nach der Methode der gleichen elektromagnetischen Induktion. An der Spule tritt eine Wechselspannung auf, es entsteht ein Magnetfeld, das Wirbelströme verursacht, die den Stahl erhitzen. Das Wasser wird im Wärmetauscher erhitzt und heizt im System die Räumlichkeiten in der Hütte.

Ein Induktions-Elektrokessel zum Heizen eines Privathauses besteht aus folgenden Teilen:

• Wärmetauscher;
• geklebte Schachtel;
• Induktoren;
• Kontrollkasten;
• Dirigenten;
• Einlass- und Auslassrohre.

Für die komfortable Nutzung des Systems können zusätzliche Details in seinem Design vorhanden sein. Ein Boiler dieses Typs besteht aus einem Induktor, der in einem kleinen, aber sehr schweren Gehäuse aus einer Eisenlegierung versteckt ist. Anstelle eines Wärmetauschers installieren einige Systeme ein einfaches Metallrohr mit einer Wärmequelle. Aber das Vorhandensein eines Wärmetauschers umgeht die Wärmeübertragungsstrecke.

Ein solches System weist eine hohe Zuverlässigkeit und Stabilität auf, da die Induktionsspule in einem abgedichteten Gehäuse fest verschlossen ist, ohne mit dem Kühlmittel in Kontakt zu kommen. Das Auftreten von Löchern in den Windungen ist unmöglich, da sie nicht sehr eng gewickelt sind und zusätzlich mit einem speziellen Isoliermittel bedeckt sind. All dies ist in einem massiven Koffer verpackt, der Ihnen eine lange Nutzungsdauer ermöglicht. Hersteller geben eine Garantie von bis zu 10 Jahren, aber Verkäufer behaupten, dass ein Elektroboiler mit Induktor 30 Jahre ohne Wartung halten kann.

Anschluss eines Induktionskessels

Kosten für die Beheizung eines Hauses mit einem Elektrokessel: ein Berechnungsbeispiel

Lassen Sie uns mehrere Faktoren berücksichtigen:

Der Wirkungsgrad des Elektroboilers beträgt 100 %.
Das bedeutet, dass die Erzeugung von 1 kW Wärme etwa 1,04 kW Energie verbraucht.

Der Preis für 1 kW beträgt 3,4 Rubel
(Wir haben den Durchschnittswert genommen, da dieser Wert für die Regionen des Landes unterschiedlich ist).

Für ein Haus mit einer Fläche von 90 qm. aus dem Süden des Landes benötigen wir durchschnittlich 15 kW.

Täglicher Verbrauch
15*24= 360 kW/h

monatlicher Verbrauch
Strom, wenn das Gerät ständig Wasser erhitzt, wäre 360 ​​​​* 30 = 10800 kW / h

Pro Monat ausgegebenes Geld
- 10800 * 3,4 \u003d 36720 Rubel.

Wir haben diesen Betrag mit einem Überschuss berechnet, da der Kessel nicht 24 Stunden am Tag pflügen wird. Daher können Sie es sicher um das 1,5-2-fache reduzieren: etwa 20-23 tr. er wird dich "fressen".

Wie Elektroboiler funktionieren

Das allgemeine Funktionsprinzip von Elektrokesseln zum Heizen: Das Kühlmittel (Wasser) zirkuliert mit Hilfe einer Pumpe entlang des Kreislaufs des Heizsystems durch den Kessel (Innenraum, Kolben, Spule) und wird dort durch Heizelemente erhitzt, Wärmetauscher mit Elektroden, Induktionsspulen.

Die Hauptteile des Elektrokessels: ein Körper mit Heizungen, eine Umwälzpumpe, eine Stromversorgung, ein Ausdehnungsgefäß, ein Steuer- und Sicherheitssystem (Manometer, Rückschlagventil und zum Ablassen von übermäßigem Druck).

Unter solchen Bedingungen sind sparsame Elektrokessel erforderlich:

• wenn es nicht möglich ist, Gas zu verwenden;
• es wird ein Gerät benötigt, das einfacher zu warten ist als brennstoffbetriebene Geräte;
• einer saubereren Energiequelle wird der Vorzug gegeben;
• eine zusätzliche Heizung ist erforderlich, falls die Haupteinheit ausgeschaltet wird.

Einige Arten von Kesseln und ihre Eigenschaften

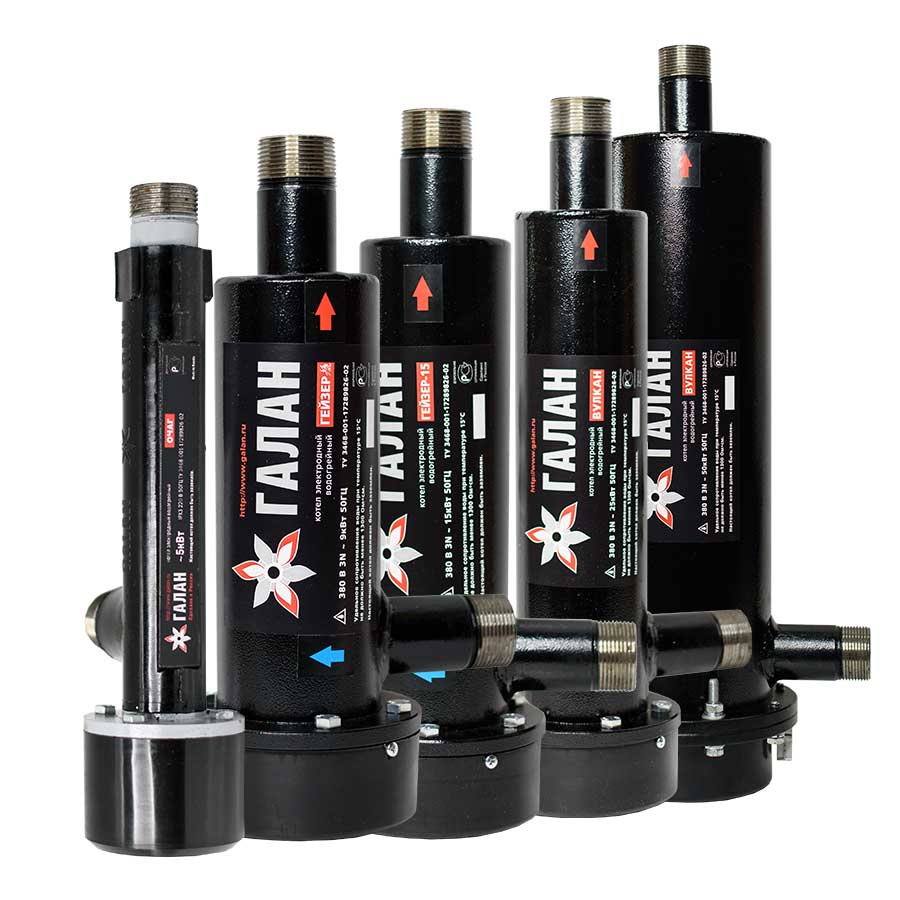

Betrachten Sie als Nächstes einen von jeder Art von Elektroboilern. Es sei darauf hingewiesen, dass viele Unternehmen verschiedene Kesseltypen herstellen. Eine davon ist die Firma Galan (Russland).

Wir haben diese Firma nicht zu Werbezwecken genommen, sondern weil dieser Hersteller wirklich viele Modelle hat, so ist es beispielsweise einfacher, etwas zu finden.

Nehmen wir durchschnittliche Modelle. Von den Heizelementen zum Beispiel - Galan Geyser Turbo 12 kW.

Dieser Kessel hat eine zylindrische Form, kann sowohl stehend als auch hängend verwendet werden.

Die Länge dieser Heizung beträgt 500 mm, die Leistung 12 kW, daher wird angegeben, dass sie einen Raum bis zu 300 Kubikmeter beheizen kann, obwohl, wie bereits erwähnt, alles von der Wärmedämmung des Raums selbst abhängt .

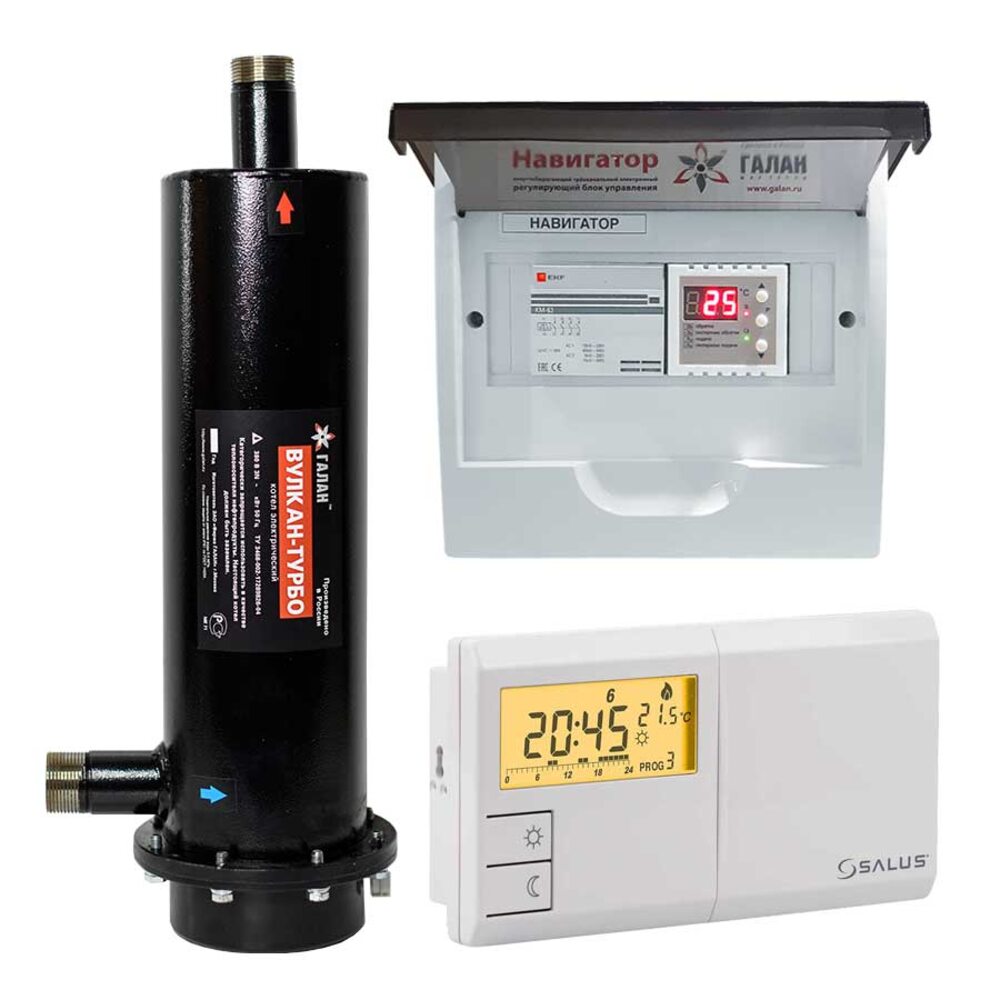

Dieses Modell wird mit einer Steuerbox geliefert. Es ist dreiphasig und funktioniert daher aus einem 380-V-Netz.

Das Modell Galan Geyser-9 kann jedoch bereits mit einem Netz von 220 und 380 V arbeiten.

Dieses Modell ist auch sehr kompakt, seine Länge beträgt nur 360 mm. Seine Leistung beträgt 9 kW und kann mit einem Kühlmittel von bis zu 100 Litern arbeiten. Der Hersteller gibt an, dass dieser Kessel heizen kann Raum bis zu 340 Kubikmeter. m.

Aber dieser Hersteller produziert keine Induktionskessel. Daher betrachten wir eines der Modelle des Herstellers SAV der PROF-Serie.

Betrachten Sie die Parameter des SAV 5-Modells.

Dieser Kessel hat eine Leistung von 5 kW. Gleichzeitig ist es in der Lage, einen Raum bis zu 200 Kubikmeter zu beheizen. Es funktioniert mit einem 220-V-Netz, was die Größe betrifft, kann man es nicht klein nennen, seine Höhe beträgt 640 mm bei einer Breite von 455 mm.

Beliebt bei Lesern: Soll ich Infrarotheizungen kaufen.

Mythen über Induktionskessel

Einer der beliebtesten Mythen wird von Handelsvertretern geschaffen, die elektrische Induktionskessel verkaufen. Unterm Strich sind diese Boiler angeblich 20-30% effizienter als andere Heizelektroinstallationen, insbesondere Heizstäbe. Diese Angabe ist nicht zutreffend, da alle Wärmeerzeuger, die Strom in Wärme umwandeln, gemäß dem physikalischen Energieerhaltungssatz mit einem Wirkungsgrad von mindestens 96 % arbeiten. Unbestreitbar ist lediglich, dass die Heizelemente aufgrund ihres mehrschichtigen Aufbaus das Kühlmittel etwas länger aufheizen. Die Wolframspule erhitzt zuerst den Quarzsand, dann das Rohrmaterial und dann das Wasser. Gleichzeitig geht nirgendwo Energie verloren und der Wirkungsgrad der Heizelementeinheit beträgt 98%, ebenso wie der Vortex.

Beispiel einer Heizungsanlage

Ein anderer Mythos besagt, dass der Induktions-Elektroboiler überhaupt keine Wartung benötigt, da das magnetische Wechselfeld verhindert, dass sich Ablagerungen auf den Heizelementen absetzen. Diese Frage hängt von der Qualität des Wassers ab und Ablagerungen auf dem Kern der Spule erscheinen auf die gleiche Weise wie in Heizelementen, wenn das Kühlmittel nicht entsalzt ist. Daher muss mindestens alle 2 Jahre der Wärmeerzeuger selbst und die Heizungsanlage gespült werden.

Entgegen den Zusicherungen der Verkäufer kann der Warmwasserbereiter nicht in jedem Raum aufgestellt werden. Dafür gibt es zwei Gründe: die Gefahr eines Stromschlags und das Vorhandensein eines elektromagnetischen Felds um das Gerät herum. Es ist besser, es in einem Technikraum mit eingeschränktem Zugang (Heizungsraum) zu platzieren.

Merkmale der Installation von Induktionsheizungen

Aktuelle Induktions-Elektroboiler zum Heizen sollten nur in einem geschlossenen Kreislauf mit einem Membranausdehnungsgefäß und einer Umwälzpumpe installiert werden.Die Zwangsumwälzung ist vor allem deshalb erforderlich, weil eine starke Erwärmung und ein kleines Volumen des Wärmetauschers die Entstehung einer natürlichen Zirkulation verhindern, das Wasser kocht, bevor die Bedingungen für eine Schwerkraftzirkulation geschaffen sind.

Für den Fall, dass ein Elektrokessel mit Induktionsheizung als Wärmeerzeuger verwendet wird, müssen Kunststoffleitungen im Kreislauf verwendet oder Metallrohre durch den Einbau von Kunststoffarmaturen vom Kessel isoliert werden. Der Kessel muss mit einer obligatorischen und hochwertigen Erdung versehen sein.

Installationsanforderungen, wie für alle Elektrokessel: von der Oberfläche des Bodens oder der Decke - 80 cm, von der Wand - 30 cm Die Installation einer Sicherheitseinheit, die ein Manometer, Luft- und Sicherheitsventile umfasst, ist wie für alle geschlossenen obligatorisch Heizsysteme. In Privathaushalten verwenden sie in der Regel ein Standard-Verbindungssystem.

Die Installation von Induktionskesseln muss gemäß den Anweisungen oder Anforderungen im technischen Datenblatt durchgeführt werden. Das Gerät muss unbedingt vertikal aufgestellt werden, das untere Zulaufrohr ist mit dem Rücklauf, das obere jeweils mit dem Vorlauf verbunden. Hierfür sollten nur Metall- oder Metall-Kunststoff-Rohre verwendet werden.

Wenn Sie sich entscheiden, selbst einen Elektroboiler zu installieren, müssen Sie an die Erdung denken. In unmittelbarer Nähe muss ein Schaltschrank der Sicherheitsgruppe installiert werden, am Einlass - Filter und ein Durchflusssensor.

Während des Erwerbs müssen Sie sorgfältig auf die Leistung der Ausrüstung achten, die während des Gebrauchs nicht abfällt. Das optimale Verhältnis beträgt 60 W pro 1 m2.Um diese Eigenschaft zu berechnen, müssen die Abmessungen aller Räume berücksichtigt werden.

Wenn die Wärmedämmung nicht ausreicht, müssen Sie einen leistungsstärkeren Heizkessel nehmen. Aktuelle Induktionsgeräte können in selten genutzten Räumen eine niedrige Temperatur halten. Dementsprechend ist ein Elektroboiler mit 6 kW für ein Haus durchaus geeignet.

Die einfachste und optimalste Lösung zum Heizen ist daher die Installation eines Elektroboilers. Sie sind aufgrund der geringeren Trägheit des Systems, der Zuverlässigkeit (wenn Sie durchdachte Technologie und hochwertige Materialien verwenden) und des guten Betriebs der Automatisierung, die nur ein System zur Aufrechterhaltung der Temperatur umfasst, wirklich wirtschaftlicher. Dieses Gerät wird als Backup in Privathaushalten und zum Beheizen von Büros und Handelspavillons montiert.

Vor- und Nachteile von Elektroboilern

Experten identifizieren eine Reihe von unbestreitbaren Vorteilen:

1. Ein Elektrokessel zum Heizen eines Privathauses ist die sicherste Einheit. Die Verbrennung von Brennstoff ist nicht mit offenem Feuer verbunden, es entstehen keine Verbrennungsprodukte von Energieträgern. Um das Gerät anzuschließen, ist eine zuverlässige elektrische Verkabelung nützlich, aber in einem Privathaus ist dies eine notwendige Voraussetzung für den Betrieb aller Haushaltsgeräte.
2. Das Gerät kann in oder in der Nähe von Wohngebieten installiert werden. Sie müssen keinen separaten Heizraum ausstatten.
3. Für die Installation sind keine Genehmigungen von Regierungsbehörden erforderlich. Bei der Installation eines Geräts mit einer Leistung von bis zu 10 kW benötigen Sie ein solides Stromnetz für Geräte mit größerer Leistung - eine separate Leitung, die von einem eingeladenen Spezialisten zugewiesen wird.
4. Einfache Bedienung. Das Automatisierungs- und Steuersystem minimiert die Beteiligung des Benutzers an der Aufrechterhaltung der Netzwerkleistung.
5. Multifunktionalität.Dank des Bedienfelds kann der Benutzer verschiedene Heizmodi einstellen. Stellen Sie zum Beispiel tagsüber die Heizstufe auf nicht mehr als 40 % ein, damit das Kühlmittel eine ausreichende Temperatur für den Betrieb des Systems hält, und starten Sie abends den Kessel mit einer Rücklaufleistung von 100 %. Es ist auch möglich, die Einstellungen über ein Mobiltelefon oder ein anderes Gerät fernzusteuern.
6. Das einfache Design der Kessel ist ein Plus für ihre Langlebigkeit.

Ausstattungsnachteile:

• hoher Energiepreis;
• die Verpflichtung einer hochwertigen Isolierung des Hauses zur Reduzierung des Wärmeverlusts;
• Suche nach einer wirtschaftlichen Lösung - es ist unpraktisch, offene Schwerkraftsysteme aufgrund eines erhöhten Energieverbrauchs zu starten;
• Einschränkungen für Heizgeräte, schwere Gusseisen- und leichte Stahlbatterien können nicht in das Netz eingebaut werden, da sie zu einem Verlust an Wärmeenergie führen und nicht effizient genug sind.

Es lohnt sich auch, sich an die Genauigkeit der Ausrüstung in Bezug auf die Qualität des Kühlmittels und die Flüchtigkeit des Netzwerks zu erinnern - das Gerät funktioniert nicht ohne Strom. Bei häufigen Stromausfällen kann die Leistung in der Installation von Generatoren oder einem Universalkessel liegen, der mit verschiedenen Brennstoffarten betrieben wird.

Vor- und Nachteile eines Induktionskessels

Induktionskessel haben folgende Vorteile:

1. Hohe Effizienz;
2. Fehlen von Verbrauchsmaterialien, Designzuverlässigkeit;
3. Kleine Gesamtabmessungen;
4. Einfache Installation und Bedienung;
5. Hohe Heizrate;

Induktionskessel haben einen Wirkungsgrad von bis zu 99 % und übertreffen damit den Wirkungsgrad von Heizelementen und Elektrodeneinheiten. Der von den Herstellern angegebene Wirkungsgrad des Kessels in 20 - 30% widerspricht den Grundsätzen des Energieerhaltungsgesetzes.

Aufgrund der fehlenden Skalierung können jedoch immer noch einige Einsparungen erzielt werden. Tatsache ist, dass sich der Kern, wenn er elektromagnetischer Induktion ausgesetzt wird, nicht nur erwärmt, sondern auch eine stabile Mikrovibration erhält. Die Bildung von Ablagerungen und Ablagerungen ist unter solchen Bedingungen nahezu ausgeschlossen.

In Heizstäben und Elektrodenkesseln ist die Kesselsteinbildung ein stabiler Dauerprozess. Kalkablagerungen haben einen gewissen Wärmewiderstand und verringern den Wärmeübergangskoeffizienten vom Heizelement zum Kühlmittel. 0,5 mm dicker Zunder beeinträchtigt die Wärmeübertragung um 8-10 %. Bei Induktionskesseln gibt es kein solches Hindernis und die elektrische Energie wird rationeller verbraucht.

Das Vorhandensein des Vibrationsphänomens ermöglicht es auch, Wasser im Heizsystem auch mit einem hohen Gehalt an Härtesalzen zu verwenden. Im Allgemeinen können beim Betrieb von Induktionskesseln unbehandeltes Wasser, Frostschutzmittel und sogar Öl als Wärmeträger verwendet werden - das heißt, es gibt keine Anforderungen an die chemische Zusammensetzung, die anderen Elektrokesseln innewohnen.

Induktionskessel haben keine Verschleißelemente (Heizelemente, Elektroden) in ihrer Konstruktion. Die Lebensdauer der Geräte wird mit 25 Jahren angegeben (mit einer Garantie von 2 Jahren). Ein regelmäßiger Austausch von Heizelementen ist nicht erforderlich - dies reduziert die Betriebskosten des Geräts.

Haushaltskessel haben kleine Abmessungen (Höhe nicht mehr als 1 Meter), sie können in jedem Raum aufgestellt werden. Die Installation des Produkts erfordert keine Genehmigungen, die Installation kann unabhängig erfolgen. Voraussetzung für die Installation ist die Erdung des Gerätes, um einen Stromschlag zu vermeiden.

Die eigenständige Herstellung eines Induktionskessels sollte separat besprochen werden. Die Umsetzung dieser Aufgabe ist mit dem Vorhandensein einer Schweißmaschine und bestimmten Fähigkeiten möglich. Voraussetzung ist jedoch die Kenntnis elektrischer Anlagen und Geräte, denn jede komplexe Anlage erfordert ein seriöses Sicherheits-, Kontroll- und Managementsystem. Die Selbstmontage von Steuergerät und Sicherheitssystemen ist nicht jedermanns Sache.

Induktionskessel können als multifunktional bezeichnet werden. Sie können nicht nur zum Heizen, sondern auch zur Warmwasserbereitung im Durchlauferhitzerbetrieb eingesetzt werden.

Induktionskessel haben praktisch keine gravierenden Nachteile. Es kann nur festgestellt werden, dass es laut Benutzerbewertungen Beschwerden über die Geräuschentwicklung des Produkts während des Betriebs gibt. Dies wird durch das Vorhandensein von Vibrationen verursacht. Grundsätzlich kann dieser negative Faktor beseitigt werden - der Kessel sollte mit stoßdämpfenden Einsätzen (aus Gummi usw.) montiert werden, die die Übertragung von Vibrationen auf Gebäudestrukturen verhindern.

Es kann auch festgestellt werden, dass ein unkontrollierter Austritt des Kühlmittels eine ernsthafte Gefahr darstellt. Wenn das Flusskontrollsystem ausfällt, wird das Gerät zerstört und wird irreparabel. Ein weiterer wesentlicher Nachteil, der allen elektrischen Heizgeräten innewohnt, sind die sehr hohen Kosten für elektrische Energie.

Induktionsheizkessel sind technisch hochwertige und effiziente Geräte. Durch ihr Design sind sie perfekter als Heizelemente und Elektroden-Elektroboiler. In Ermangelung anderer Energiequellen als Elektrizität wird diese Art von Ausrüstung möglicherweise immer beliebter zum Heizen von Privathäusern und Sommerhäusern.

(Aufrufe 418 , 1 heute)

Wir empfehlen Lektüre:

Typen und Auswahl an Duschkabinen

Wärmespeicher für Heizungsanlage

Arten von Heizkonvektoren

Welcher Heizkörper eignet sich am besten zum Heizen?

Wasserversorgungsgerät für ein Privathaus aus einem Brunnen

Heizungsumwälzpumpe

Neue Modelle von Elektrokesseln

Mit modernen Elektrokesseln können Sie Strom sparen und gleichzeitig die Räumlichkeiten gut heizen. Dies wird zunächst durch eine mehrstufige Ausrüstung erreicht. Auch der Zähler hat einen großen Einfluss auf die Stromkosten. Es ist sehr vorteilhaft, einen Mehrtarifzähler zu installieren, der den Nachtbetrieb des Kessels berücksichtigt. Nützlich ist auch die Funktion, das Abschalten der Nachzirkulationspumpe nach dem Abschalten der Anlage zu verzögern.

Moderne Elektroboiler zeichnen sich dadurch aus, dass sie über eingebaute Umwälzpumpen verfügen. Dank dieser Konstruktion wird die Effizienz der Geräte deutlich gesteigert. Die Pumpe erhöht die Durchflussrate des Kühlmittels durch das System. Dadurch wird der Raum schnell aufgeheizt. Die Rentabilität dieses Typs erhöht auch die Heizung aufgrund der gleichen Rohre mit minimalem Durchmesser. Das Kühlmittel erwärmt sich unter solchen Bedingungen schneller. Dadurch wird der Energieverbrauch deutlich reduziert.

Steuerungsautomatisierung

Durch die Isolierung des Hauses können Sie auch die Effizienz des Elektrodenkessels erheblich steigern.

Funktionsprinzip

Bei der Erwärmung des Kühlmittels in Induktionskesseln wird Energie genutzt, die beim Auftreten von Induktionsströmen im Wärmetauschergehäuse freigesetzt wird. Dies ist tatsächlich eine Induktionsspule, die in einem massiven Ferrolegierungsgehäuse eingeschlossen ist.Das Gehäuse selbst ist die Sekundärwicklung. Es erwärmt sich aufgrund des Durchgangs von darin induzierten Strömen. Um die Wärmeübertragungsfläche zu vergrößern, wird sie in Form eines Labyrinths mit dicken Wänden hergestellt. Das durch das Labyrinth strömende Kühlmittel erwärmt sich.

Das Funktionsprinzip von Induktionsheizkesseln basiert auf der Freisetzung von Wärme, wenn Foucault-Ströme im Metall auftreten

Das System hat eine hohe Zuverlässigkeit, da die Spule hermetisch dicht im Gehäuse sitzt und keinen Kontakt mit Wasser oder anderen Kühlmitteln hat. Die Wahrscheinlichkeit eines Ausfalls der Windungen ist gering - sie sind nicht fest gewickelt und zusätzlich mit einer Isoliermasse gefüllt. All dies zusammen mit einem massiven dickwandigen Körper lässt uns von einer langen Lebensdauer sprechen. Verkäufer behaupten 30 Jahre Betrieb ohne Wartung, aber die Hersteller geben eine viel kürzere Garantiezeit an.

So wählen Sie ein Heizgerät aus

Bei der Auswahl eines Inverterkessels zum Heizen sollten viele Faktoren berücksichtigt werden.

Zuallererst müssen Sie auf seine Kraft achten. Während der gesamten Lebensdauer des Kessels bleibt dieser Parameter unverändert. Es wird berücksichtigt, dass zum Heizen von 1 m2 60 W benötigt werden

Die Berechnung ist sehr einfach. Es ist notwendig, die Fläche der Ballräume zu addieren und mit der angegebenen Zahl zu multiplizieren. Wenn das Haus nicht isoliert ist, ist es besser, leistungsstärkere Modelle zu wählen, da es zu erheblichen Wärmeverlusten kommt.

Es wird berücksichtigt, dass zum Heizen von 1 m2 60 Watt benötigt werden. Die Berechnung ist sehr einfach. Es ist notwendig, die Fläche der Ballräume zu addieren und mit der angegebenen Zahl zu multiplizieren. Wenn das Haus nicht isoliert ist, ist es besser, leistungsstärkere Modelle zu wählen, da es zu erheblichen Wärmeverlusten kommt.

Ein wichtiger Faktor sind die Merkmale des Betriebs des Hauses.Wenn es nur für den vorübergehenden Aufenthalt verwendet wird, muss die Temperatur in den Räumlichkeiten nicht ständig auf einem bestimmten Niveau gehalten werden. In solchen Fällen können Sie mit einem Gerät mit einer Leistung von nicht mehr als 6 kW völlig auskommen.

Achten Sie bei der Auswahl auf die Konfiguration des Kessels. Praktisch ist das Vorhandensein einer elektronischen Programmeinheit mit Diodenthermostat. Damit können Sie das Gerät für mehrere Tage und sogar eine Woche im Voraus in Betrieb nehmen

Darüber hinaus ist es bei Vorhandensein einer solchen Einheit möglich, das System aus der Ferne zu steuern. Dadurch ist es möglich, das Haus vor der Ankunft vorzuheizen.

Damit können Sie das Gerät für mehrere Tage und sogar eine Woche im Voraus in Betrieb nehmen. Darüber hinaus ist es bei Vorhandensein einer solchen Einheit möglich, das System aus der Ferne zu steuern. Dadurch ist es möglich, das Haus vor der Ankunft vorzuheizen.

Ein wichtiger Parameter ist die Dicke der Wände des Kerns. Die Korrosionsbeständigkeit des Elements hängt davon ab. Je dicker die Wände, desto höher der Schutz. Dies sind die wichtigsten Parameter, die bei der Auswahl eines Geräts und dem Bau einer Heizungsanlage berücksichtigt werden sollten. Wenn der Preis nicht akzeptabel ist, können Sie Analoga verwenden oder selbst einen Kessel bauen. Dazu müssen Sie nur über bestimmte Kenntnisse und Fähigkeiten verfügen.

Arten von Elektrokesseln

Alle Elektrokessel können in drei Gruppen eingeteilt werden:

• Heizelemente
• Elektrode
• Induktion

Das Hauptelement der ersten Gruppe von Elektrokesseln ist eine thermoelektrische Heizung, abgekürzt als Heizelement. Darüber hinaus verfügt es über eingebaute Leistungsregler und Temperatursensoren.

Das Funktionsprinzip eines solchen Elektrokessels ist recht einfach: Der Wärmetauscher des Geräts erwärmt das Wasser und überträgt die Wärme an den Raum. Ein großer Nachteil dieses Kesseltyps ist, dass sich während des Dauerbetriebs Kesselstein an seinen Wänden ablagern kann. Dies wiederum wirkt sich negativ auf seine zukünftige Arbeit aus.

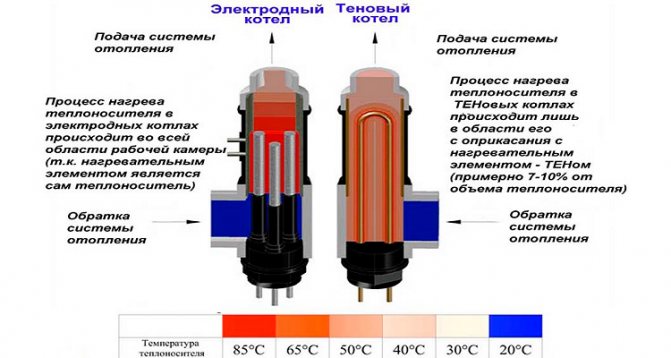

Es gibt auch eine andere Art von Kessel - Elektrode. Als Wärmetauscher ist darin eine Elektrode dargestellt, die Strom auf das Kühlmittel überträgt. Unter Stromeinfluss wird Wasser in Ionen gespalten, die zu den Elektroden der entsprechenden Polarität gelangen. Dabei kommt es zu einer schnellen Erwärmung des Kühlmittels.

Bei diesem Boiler müssen die Elektroden regelmäßig ausgetauscht werden, da sie dazu neigen, sich aufzulösen

Eine weitere moderne Option für Elektrokessel sind Induktionskessel. Sie heizen den Raum auf Kosten eines Induktors, der das Kühlmittel erwärmt. Die Nachteile dieser Installation sind die Größe des Kessels und der hohe Preis.

Was ist induktionserwärmung

Die Arbeit basiert auf dem Phänomen der elektromagnetischen Induktion. Innerhalb des Kessels entsteht ein elektromagnetisches Feld, das den ferromagnetischen Kern erhitzt. Er gibt anstelle des üblichen Heizelements Wärme an das Wasser im System ab.

Wenn Verkäufer und Hersteller von VINs (Vortex-Induktionsheizungen) über deren Effizienz sprechen, meinen sie die Heizrate des Elements und die Wärmeübertragung auf das System.

Wenn die Heizung das Wasser in der Heizung bestenfalls nach 20 oder gar 30-40 Minuten erhitzt, dann ist das Induktionselement 10-15 Minuten schneller.

Wichtig! Bei der Induktionserwärmung ist die Auswahl an Kühlmitteln ziemlich groß: Es kann nicht nur Wasser, sondern auch Öl, Ethylenglykol und jedes Frostschutzmittel sein

Das Funktionsprinzip und das Gerät eines Induktionselektrokessels

Ähnlich einem Transformator. Der Induktionsstromgenerator besteht aus primär und sekundär kurzgeschlossenen Wicklungen. Die Primärwicklung wandelt elektrische Energie in Wirbelstrom um und die Sekundärwicklung dient als Körper des Induktors.

An folgendem Beispiel wird die Funktionsweise des Induktionsheizgerätes noch einfacher erklärt:

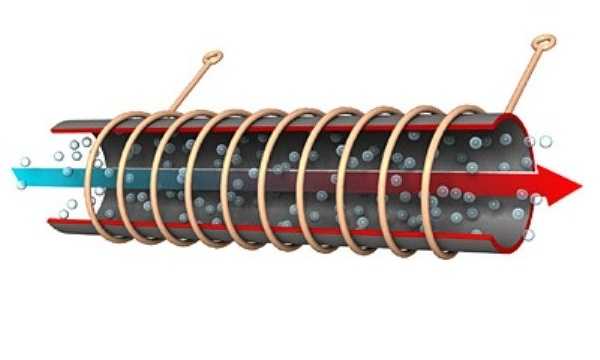

1. Auf ein Rohr aus dielektrischem Material (nicht leitender elektrischer Strom) wird eine Spule gewickelt.
2. Im Inneren befindet sich ein Kern aus martensitischem oder ferritischem Stahl (Ferromagnet).
3. Die Spule erzeugt unter dem Einfluss von Elektrizität ein Magnetfeld.
4. Das Magnetfeld erwärmt den Kern (bis zu 750 °C).
5. Der Kern erwärmt das durch das Rohr strömende Wasser.

Bezug. Trotz der Tatsache, dass ein Induktionskessel schnell eine große Menge Kühlmittel erhitzen kann und das Phänomen der Induktion selbst eine Konvektionsbewegung des Trägers im System erzeugt, müssen Sie ein zweistöckiges Haus problemlos beheizen Pumpe im System.

Meistens ist ein Induktionskessel ein ziemlich kompaktes, nicht zu hohes (40 cm), aber schweres (bis zu 23-30 kg) breites Ballonrohr. Damit es nicht zusammenbricht, wird es daher auf starke zusätzliche Befestigungselemente gelegt. Manchmal wird zur Verstärkung des Effekts ein verlöteter Abschnitt mehrerer dieser ballonförmigen Kesselrohre verwendet.

Foto 1. An den Heizkreislauf angeschlossener Induktionskessel. Es ist ein kleiner Ballon.

Weniger verbreitet sind Ausführungen in Form eines Schließfachs.

Aber in jedem Fall besteht der Induktionskessel aus:

1. Gehäuse aus dielektrischem Metall.
2. elektrische Isolierschicht.
3. Ferromagnetischer Kern (Dicke bis 7 mm).
4. Temperaturfühler im Kesselkörper.
5. Einlass- und Auslassrohre zum Anschluss an ein Rohr- und Heizkörpersystem.
6. Signalgeber (im Bedienfeld).
7. Temperaturregler (Elektronik im Bedienfeld).

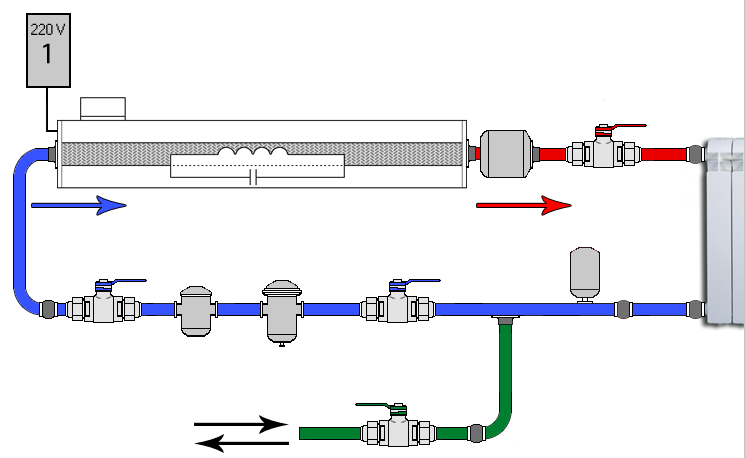

Und so könnte die Heizungsanlage aussehen, bei der:

• Die Pumpe für die Zirkulation des Wärmeträgers.
• Heizbatterien.

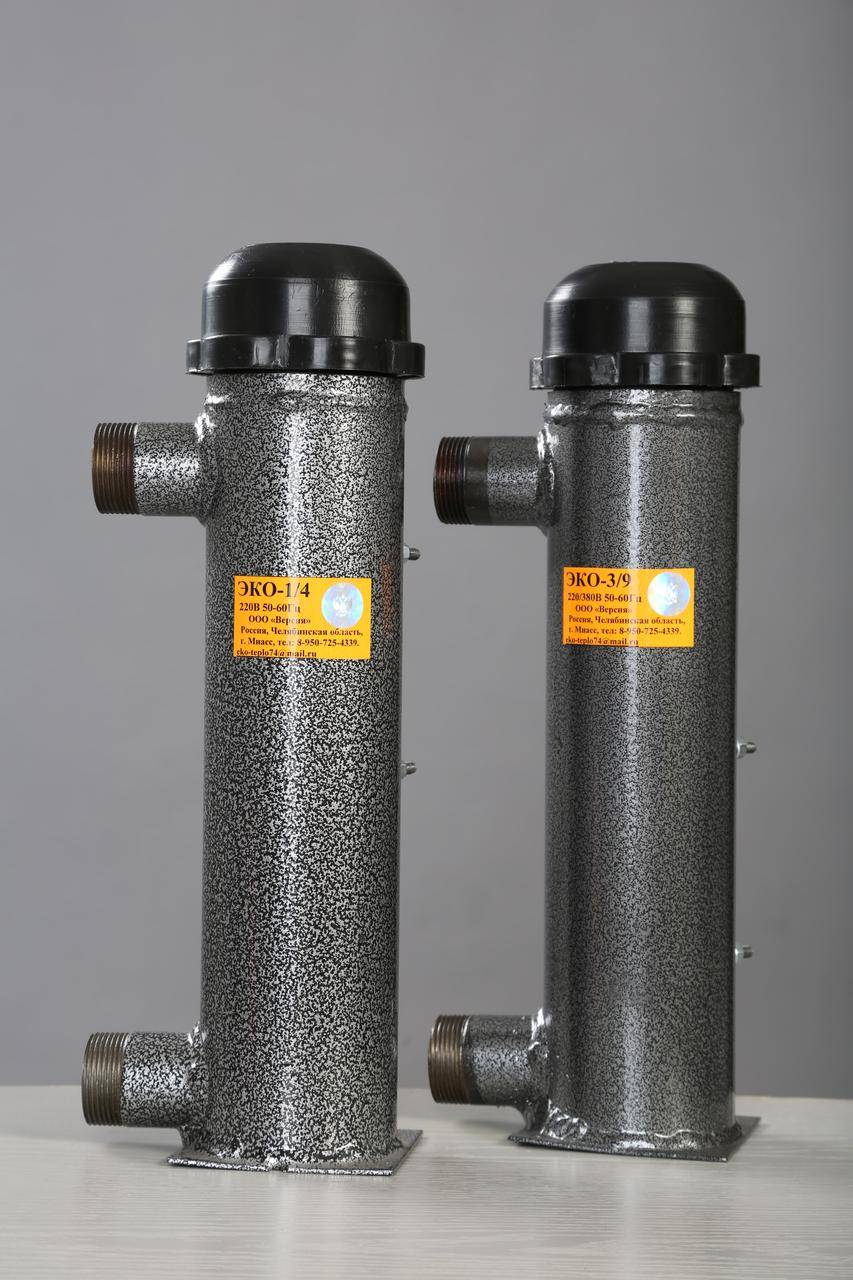

• Induktionskessel.
• Membranausdehnungsgefäß (zur Druckregulierung).
• Schaltschrank.
• Absperrkugelhahn.

Aufmerksamkeit! Der Induktionskessel ist nur für einen geschlossenen Heizkreislauf geeignet
