Organisation der Beheizung von Mehrraumgebäuden mit Holzöfen

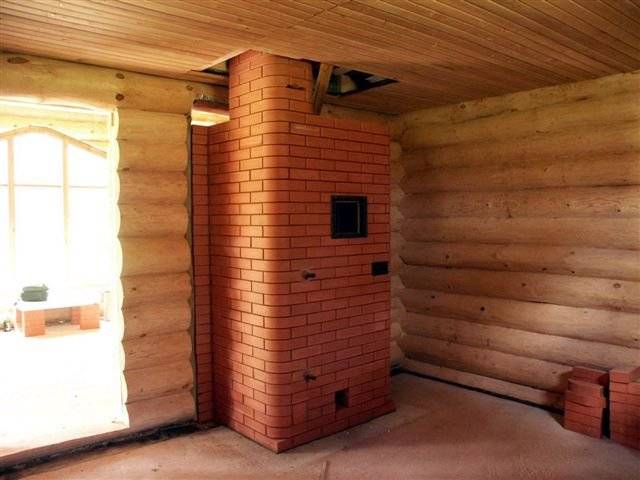

Wir legen einen Steinofen an

Backofen auswählen für ein Bad mit Tank z Wasser, sollten Sie auf folgende Parameter achten:

• Volumen des Tanks. Je größer es ist, desto mehr heißes Wasser steht zum Waschen zur Verfügung.
• Das Design des Ofens - der Komfort seines Betriebs hängt weitgehend von der Position des Wassertanks und anderen Konstruktionsmerkmalen des Geräts ab.
• Die Marke, unter der das Gerät hergestellt wird. Heute stellen Dutzende von Herstellern Öfen für ein Bad mit Wassertank her, und nur wenige von ihnen produzieren wirklich durchdachte und zuverlässige Geräte.

Wenn Sie praktische Erfahrung im Bau von Ziegelöfen haben, versuchen Sie, einen massiven Saunaofen mit Ihren eigenen Händen zu bauen. Wir bieten eine Variante eines Ofenheizers mit den Abmessungen 102 x 129 cm an, der mit einem Tank von 170 Litern ausgestattet ist und zum Erhitzen eines Bades mit einer Fläche von 12 m² ausgelegt ist.

Um den in der Zeichnung gezeigten Ofen zu bauen, bereiten Sie eine Reihe von Materialien vor:

• Vollziegel (rot) - 580 Stück;
• Schamottstein der Marke SHA-8 - 80 Stk .;
• gusseiserne Roste mit den Maßen 30 x 25 cm - 2 Roste;
• Haupttür zum Laden von Brennholz - 210 x 250 mm;
• Aschekammertür - 14 x 25 cm;
• Rauchklappe - 320 x 450 mm;
• Heizungstür - 51 x 42 cm;
• Stahlrohr mit einem Durchmesser von 57 x 4 mm - 6,3 m;
• Eisenstreifen mit einem Querschnitt von 40 x 5 mm - 2 m;
• das gleiche, 80 x 10 mm groß - 2,5 m;
• Basaltpappe, Dachpappe.

Außerdem muss vor dem Bau ein Tankkessel mit den Abmessungen 102 x 77 x 25 cm aus Stahlblech der Güte St20 mit einer Dicke von mindestens 3 mm geschweißt werden. Wir werden die Technologie des Stahlbetonfundaments, die Vorbereitung des Mörtels und des Ofenmauerwerks nicht beschreiben - sie wird ausführlich in der Anleitung zum Bau des Kamins beschrieben.

Wir laden Sie ein, sich vertraut zu machen: Beenden Sie das Bad im Inneren mit Ihren eigenen Händen

Fahren wir mit dem Bau des Ofens gemäß den vorgelegten Bestellungen fort:

1. Die Null- und die erste Reihe passen in eine durchgezogene Linie. Tier 2 und 3 bilden einen Aschekasten, eine Blower Door ist eingebaut.
2. Reihe Nummer 4, die die Tür blockiert, ist der Boden der Brennstoffkammer, teilweise mit feuerfesten Steinen mit einem Abstand von 5 mm von roten Ziegeln ausgelegt. Es wird getrimmt, ein Rost und eine Beschickungstür eingesetzt.
3. Beim Verlegen der Ebenen 5-9 werden die Wände der Feuerkammer gebaut. In der 10. Reihe werden Zellen für Rohre vorbereitet und in 1050 mm lange Rohlinge geschnitten.Diese Teile werden in Nester gelegt und mit Basaltpappe verschlossen, ein Wassertank wird installiert.
4. Von der 11. bis zur 20. Etage werden die Wände des Ofens um den Tank herum gebaut. In der 20. Reihe wird das Kesselende mit zwei Stahlbändern L = 35 cm abgedeckt.
5. In der 21. Reihe wird die Heizungstür eingebaut, die Verlegung der Außenwände erfolgt nach Schema bis zur 26. Etage. Auf die Tür legen wir 2 Leisten mit einer Länge von 650 mm.
6. In der 27. Reihe beginnt sich die Überlappung des Ofens zu bilden. Ausschnitte sind zum Verlegen großer Streifen mit einer Länge von 120 cm vorgesehen, Ziegel der 28. Ebene blockieren den Hohlraum der Heizung und hinterlassen eine Schornsteinöffnung.
7. Auf der 28. Reihe ist die Rauchklappe platziert, die Etagen 29-32 bilden schließlich das Ofengewölbe und den Übergang zum Schornstein.

Wie baue ich zu Hause einen Wasserofen?

• Es gibt drei Möglichkeiten, eine Ofenheizung mit einem Wasserkreislauf mit eigenen Händen durchzuführen:
• Kaufen Sie einen Stahlofen von einem Hersteller, zu dessen Dienstleistungen die Installation des Systems gehört.
• einen Handwerker beauftragen - ein Fachmann wählt das Material aus, stellt das Gerät her, legt den Ofen aus und installiert den Kessel;
• mach es selbst.

Wie man einen solchen Ofen selbst baut

Das Prinzip des Kessels zur Warmwasserbereitung

Kann man so ein System selber bauen? Gerade genug Erfahrung beim Schweißen und beim Verlegen von Ziegeln beim Bau des Ofens. Zuerst müssen Sie den Kessel vorbereiten (Register, Spule, Wärmetauscher).

Ein solches Gerät kann aus Eisenblech und Rohren gekauft oder selbst hergestellt werden. Da der gesamte Prozess der Herstellung und Installation eines Wasserkreislaufs nicht in einer kurzen Übersicht dargestellt werden kann, sind im Folgenden die wichtigsten Empfehlungen aufgeführt.

Herstellungsmöglichkeiten und Empfehlungen

Warmwasserbereitung aus einem Holzofen - Schema

Für den Kessel wird ein Blech mit einer Dicke von mindestens 5 mm verwendet, das so konstruiert ist, dass das Wasser für die weitere Zirkulation maximal erwärmt wird. Der aus Stahlblech geschweißte Kessel ist einfach herzustellen und zu bedienen - er ist leicht zu reinigen.

Ein solcher Wärmetauscher hat aber im Gegensatz zum Rohrregister eine kleinere Heizfläche. Es ist schwierig, selbst ein Rohrregister zu Hause zu erstellen - Sie benötigen eine genaue Berechnung und geeignete Arbeitsbedingungen. Normalerweise werden solche Kessel auf Bestellung von Spezialisten hergestellt, die das System vor Ort selbst installieren.

Der einfachste Weg, einen Festbrennstoff-Wärmetauscher zu verwenden, ist ein gewöhnlicher Dickbauchofen mit eingebautem Wassersystem. Hier kann man ein dickes Rohr zugrunde legen, dann fallen deutlich weniger Schweißarbeiten an.

Aufmerksamkeit! Alle Schweißnähte müssen verdoppelt werden, da die Temperatur im Ofen nicht unter 1000 Grad liegt. Wenn Sie gewöhnliche Nähte kochen, besteht die Möglichkeit, dass dieser Ort schnell ausbrennt.

Auch die Raumaufteilung des Hauses und der Standort der Möbel müssen berücksichtigt werden. Hier ist darauf zu achten, dass es besser ist, ein Schema mit Blechkesseln zu wählen - sie haben keine Rohrbögen, die zu einem untrennbaren Kreislauf verbunden sind. Eine solche Struktur ist nicht so mühsam zu konstruieren. Es ist auch praktisch, weil Sie das Kochfeld nach der Installation problemlos verwenden können, was bei einigen Röhrenkesseln nicht der Fall ist

Befolgen Sie die Zeichnungen des Registers gemäß den Abmessungen des Ofens zu Hause. Auch die Raumaufteilung des Hauses und der Standort der Möbel müssen berücksichtigt werden.

Hier ist darauf zu achten, dass es besser ist, ein Schema mit Blechkesseln zu wählen - sie haben keine Rohrbögen, die zu einem untrennbaren Kreislauf verbunden sind. Eine solche Struktur ist nicht so mühsam zu bauen.

Es ist auch praktisch, denn nach der Installation kann das Kochfeld problemlos verwendet werden, was bei einigen Röhrenkesseln nicht der Fall ist.

Register der glatten Rohre - Zeichnung

Wenn sich das Kühlmittel durch die Schwerkraft bewegt, müssen Sie den Ausgleichsbehälter höher anheben und Rohre mit großem Durchmesser verwenden. Sind die Leitungen nicht ausreichend dimensioniert, kann auf eine Pumpe nicht verzichtet werden, da keine gute Zirkulation stattfindet.

Mit Pumpen ausgestattete Kessel haben ihre Vor- und Nachteile: Sie können Geld sparen, indem Sie Rohre mit kleinerem Durchmesser installieren und das System nicht so hoch anheben, aber es gibt einen erheblichen Nachteil: Wenn der Strom abgeschaltet wird oder die Umwälzpumpe durchbrennt, wird die Heizung durchgebrannt Kessel kann einfach explodieren.

Es ist besser, die Struktur zu Hause vor Ort zusammenzubauen, da das Gerät wie Einzelteile ein sehr großes Gewicht und Abmessungen hat.

Systeminstallation

Batteriewärmetauscher aus Gusseisen

• Vor der Installation wird ein solides Fundament gegossen, auf das besser eine Ziegelschicht gelegt wird.
• Sie können den Rost in verschiedenen Phasen verlegen: vor dem Kessel, wenn die doppelte Struktur, deren unterer Teil gleich oder höher als der obere Teil des Rostes sein kann, wenn der Ofen niedrig ist und das System etwas höher platziert wird , dann werden der Rost, die Türen und die Ecke des Ofens normalerweise nach der Installation des Kessels platziert.
• Ein Gehäuse wird installiert - normalerweise besteht es aus zwei Behältern, die durch Rohre verbunden sind.
• Das gesamte Wärmeaustauschsystem ist mit dem Kessel verschweißt: Das Auslassrohr führt zum Expander, geht kreisförmig durch die Heizkörper und auf der anderen Seite ist das Rücklaufrohr von unten mit dem Kessel verschweißt.

Die Ofenheizung mit Wasserkreislauf ermöglicht erstens eine viel rationellere Verwendung von Brennholz und zweitens eine gleichmäßige Verteilung der warmen Luft im beheizten Raum.

Nachdem Sie sich entschieden haben, ein Heizsystem mit einem holzbefeuerten Wasserkreislauf zu Hause selbstständig zu bauen, denken Sie alle Arbeitsschritte durch, und wenn Sie Zweifel am erfolgreichen Ergebnis haben, wenden Sie sich besser an Spezialisten.

Die Wahl der Rohre für die Verkabelung

Das Endergebnis hängt von der Qualität jedes Systemteils ab, das heißt, Wärme zu speichern und zu speichern, daher muss auch den längsten Elementen - Rohren - Aufmerksamkeit geschenkt werden.

Aus technologischer Sicht müssen Rohre und Formstücke folgende Eigenschaften aufweisen:

• Stärke;
• Leichtigkeit;
• Eignung zur Reparatur;
• Dichtheit;
• niedriger Geräuschpegel.

Niedrige Kosten sind auch eine wichtige Komponente bei der Auswahl, da die Ausrüstung von Heizsystemen eine große Anzahl von Produkten für verschiedene Zwecke erfordert. Polypropylenrohre - die beste Option für die Selbstmontage des Heizsystems

Sie können in 10 Minuten lernen, wie man eine Lötmaschine zum Nähen von Rohren verwendet

Polypropylenrohre - die beste Option für die Selbstmontage des Heizsystems. Sie können in 10 Minuten lernen, wie man eine Lötmaschine zum Nähen von Rohren verwendet

Jetzt ist es unwahrscheinlich, dass jemand die Installation von Kabeln aus Metallrohren vornimmt. Stahl-, Kupfer- und verzinkte Produkte gehören der Vergangenheit an und weichen billigeren und funktionaleren Gegenstücken.

Die beste Alternative sind Polymerprodukte. die sich in drei Gruppen einteilen lassen:

• Polypropylen;
• Metall-Kunststoff.

Die Vorteile von Polypropylenrohren sind niedrige Kosten, einfaches Schweißen und lange Lebensdauer.Minus - Mangel an Elastizität. Wenn Sie ein Rohr ersetzen, müssen Sie das gesamte Fragment von Verbindung zu Verbindung ändern.

Auf einem langen Abschnitt der Rohrleitung hängen Polypropylenrohre durch, da sie eine Ausdehnung von 6 mm / 5 m haben.Eine starke Fixierung erfolgt mit Halterungen oder Clips, die in Abständen von 1-1,1 m in der Wand montiert sind

Langlebige Metall-Kunststoff-Rohre sind beständig gegen plötzliche Temperaturänderungen. Kann ohne größere Reparaturen bis zu 30 Jahre dienen. Die Schwachstelle sind die Verbindungselemente - Armaturen mit einem unzumutbar verengten Strömungsquerschnitt. Bei Gefrieren des Kühlmittels ist ein Durchbruch wahrscheinlich.

Lassen Sie sich bei der Auswahl der Rohre von den wichtigsten technischen Indikatoren der Ausrüstung und der Art des Kühlmittels leiten.

Fußbodenheizung

Eine hervorragende Möglichkeit, Privateigentum zu isolieren, wäre ein isoliertes Bodensystem.

Der Hauptvorteil besteht darin, dass Sie nicht viel Ausrüstung benötigen, sondern unterschiedliche Ausrüstung.

Auf der Basis sind flexible, aber hochfeste Schläuche ausgelegt, durch die heißes Wasser oder Dampf geleitet wird. Von oben wird das Layout mit Zementmörtel gegossen, wodurch ein Estrich ausgeführt wird. Aufgrund der Wärmeleitfähigkeit von Beton erwärmt sich die Oberfläche gleichmäßig.

Immer warme Böden lassen die Räumlichkeiten nicht abkühlen.

In einem gemäßigten Klima reicht diese Maßnahme aus, um Behaglichkeit zu schaffen.

Einige Hausbesitzer kombinieren erfolgreich Dampfheizung mit einem isolierten Basissystem, was für Bewohner der kalten Regionen des Landes sehr wichtig ist.

Beispiel einer kombinierten Heizung

Die Hauptsache ist, dass die Installation sicher ist und dann den Anforderungen der Auswahl entspricht. Weiter - Berechnungen unter Berücksichtigung der Korrekturfaktoren, um die richtige Ausrüstung zu kaufen.

Berechnungen und das Erstellen eines Diagramms sind die wichtigsten Schritte beim Verlegen von Heizleitungen, daher ist es besser, sie bei Fachleuten zu bestellen.

Das Prinzip der Verlegung einer Fußbodenheizung wird im folgenden Video anschaulich dargestellt:

durchschnittliche Bewertung

Bewertungen über 0

Einen Link teilen

Berechnung der Registergröße

Um mit Ihren eigenen Händen einen Wasserkreislauf für den Ofen herzustellen, müssen Sie dessen Abmessungen bzw. die Fläche der Wärmeaustauschfläche bestimmen. Verwenden Sie dazu den folgenden Algorithmus:

1. Finden Sie heraus, wie groß die Fläche beheizter Räume ist, und multiplizieren Sie sie mit 0,1 kW. Wenn Sie in einer der kalten nördlichen Regionen leben, multiplizieren Sie die Fläche des Gebäudes mit 0,2 kW. Für ein Haus mit 100 m² benötigen Sie 10 bzw. 20 kW Wärmeenergie.
2. Aus praktischen Beobachtungen geht hervor, dass ein direkt im Feuerraum eingebautes Register pro Quadratmeter seiner Oberfläche bis zu 10 kW Wärme an das Kühlmittel abgeben kann. Teilen Sie den Wärmebedarfswert durch diese Zahl, um die Heizkörperfläche zu erhalten.
3. Für einen Economizer und einen Tank, der in einem Schornsteinkanal montiert ist, wo die Temperatur niedriger ist, nehmen Sie den Wert der spezifischen Wärmeübertragung nicht 10, sondern 6 kW von 1 m² Oberfläche.
4. Wenn man die Fläche kennt, ist es nicht schwierig, die Abmessungen eines rechteckigen Behälters zu berechnen. Die Länge der Rohre, aus denen das Register gebraut wird, wird jedoch nach folgender Formel berechnet: L \u003d S / πD (S ist die Fläche, D ist der Rohrdurchmesser).

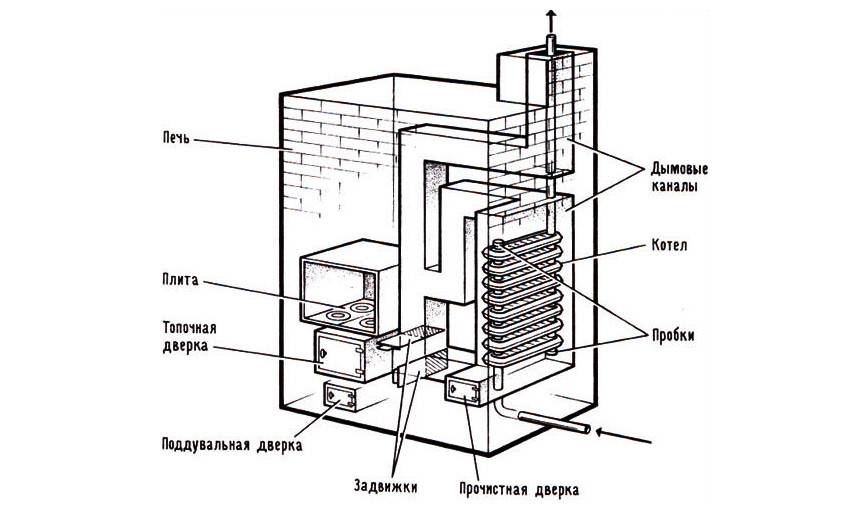

Schema eines Steinofens mit einem im Ofen platzierten Warmwasserboiler

Nehmen wir als Beispiel Cottage-Räume mit einer Fläche von 100 m², dann sollte die Wärmeaustauschfläche des im Ofen eingebauten Heizkörpers mindestens 1 m² betragen. Beim Einbau in einen Gaskanal vergrößert sich diese Fläche auf 10 / 6 = 1,67 m².

Woraus besteht der Ofen?

Langlebiger Stahl oder Gusseisen sind gute Optionen für die Herstellung von Öfen

Sie haben eine hervorragende Wärmeableitung und, was sehr wichtig ist, wärmen den Raum sehr schnell auf. Wenn es früher keine würdige Alternative zu gemauerten Öfen gab, wissen heute bereits viele Eigentümer von Häusern und Hütten die Vorteile von Metallmodellen zu schätzen.

Die Heizflächen von gusseisernen Einheiten haben eine um ein Vielfaches höhere Temperatur als gemauerte Öfen für ein Holzhaus. Sie sind kompakt und sicher, wenn die Betriebsanforderungen erfüllt sind.

Gusseisen ist schwerer als Stahl, sie müssen auf ein solides Fundament gestellt werden. Aber sie haben einen großen Vorteil - sie können Wärme speichern und hohen Temperaturen standhalten. Sie sind langlebiger. Die interessantesten Designmodelle bestehen aus Gusseisen.

Andere Tipps

Das Wohnzimmer mit der Küche kann mit verschiedenen Mängeln kombiniert und dekoriert werden.

Es ist wichtig, alles im Voraus zu kalkulieren und zu antizipieren.
Designer und Handwerker geben Tipps, die Ihnen helfen, Probleme bei Reparaturen und Arrangements zu vermeiden:

Das Ergebnis hängt davon ab, wie detailliert das Projekt sein wird. Seltsamerweise lohnt es sich, das Wachstum von Angehörigen und Verwandten zu berücksichtigen. Es wird auch empfohlen, die ungefähre Anzahl möglicher Gäste zu berechnen.
Sie können den Geruch von Essen loswerden, wenn Sie eine starke Abzugshaube oder ein Belüftungssystem installieren.

Kleine Modelle eignen sich eher für Hausfrauen, die wenig kochen.
Ist im Wohnzimmer ein Schlafplatz geplant, dann ist es wichtig, dass das Klingeln von Geräten und anderen Küchenutensilien nicht zu hören ist. Leise Geschirrspüler und andere Geräte werden sich als nützlich erweisen.

Zusätzlich können Sie eine Schiebetür einbauen und eine schalldichte Trennwand einbauen. Bei Empfindlichkeit gegenüber ultraviolettem Licht hängen die Besitzer dicke Vorhänge aus undurchsichtigem Stoff auf.
Wenn Haushaltsgeräte nicht in die Einrichtungsrichtung passen, werden sie hinter Möbeln versteckt oder in Küchenschränken verstaut.
Bei der Installation von Leuchten und Lampen werden mehrere Kriterien zugrunde gelegt

Es ist wichtig, dass das Licht gleichmäßig durch den Raum fällt. Im Küchenbereich und dort, wo der Esstisch aufgestellt ist, wird eine besonders helle Beleuchtung bevorzugt

Im Wohnzimmer schaffen Designer mit Wand- und Tischlampen eine gedämpfte Atmosphäre. Auch mehrstöckige Spanndecken mit LED-Streifen machen in diesem Raum eine gute Figur.
Feuchtigkeitsbeständige Ausrüstungsmaterialien sind haltbarer und leicht zu waschen. So behalten sie lange ihr Aussehen.
Die Küche, kombiniert mit dem Wohnzimmer, kombiniert:

• persönlicher Geschmack der Besitzer;
• zuverlässige Veredelungsmaterialien;
• aktuelle Gestaltungsideen;
• Bequemlichkeit;
• Tendenzen. Die besten Fotos von Wohnzimmer-Küchendesign

1 Aufbau und Funktionsprinzip

Ein Ofen mit Wasserkreislauf heizt den Raum dank des Kühlmittels schnell auf. Es kann Wasser oder eine andere Flüssigkeit sein, die sich im System bewegt. Es wird durch die Wärme des Ofens selbst beheizt. So funktioniert das System.

Damit das System funktioniert, muss unbedingt ein Metallbehälter installiert werden, der die Funktionen eines Wärmetauschers übernimmt. Es sieht aus wie ein gewöhnlicher Tank mit Armaturen, an denen Rohre angeschlossen sind. Moderne Prototypen solcher Geräte bestehen aus Metall und feuerfesten Ziegeln, können mit verschiedenen Dekorationen auf der Oberseite, farbigen Fliesen usw. ausgestattet werden.

Die Gestaltung kann auf zwei Arten erfolgen:

1. 1. Der Wärmetauscher befindet sich im Ofen.Diese Konstruktion ist für die Beheizung großer Flächen ausgelegt, zeichnet sich durch Langzeitbetrieb und Langlebigkeit aus. Aber es gibt auch Nachteile. Dazu gehört die Nähe zum Feuer, die zum Verbrennen von Metallteilen beiträgt. Wenn Sie den Schornstein nicht von Ruß reinigen, sinkt der Wirkungsgrad ständig.
2. 2. Wärmetauscher im Schornstein. Benutzerfreundlichkeit und Bedienung, hohe Leistung und lange Lebensdauer hat auch dieses Gerät. Es ist jedoch unwahrscheinlich, dass mit Hilfe eines solchen Geräts große Räume beheizt werden können.

Systemfeatures

Ein herkömmlicher Steinofen besteht aus Komponenten wie einer Feuerkammer, einem Aschekasten, Rosten und Schornsteinen. Diese Bestandteile eines einfachen russischen Ofens sind wahrscheinlich jedem Dorfbewohner bekannt. Optisch unterscheiden sich moderne Kaminofentypen kaum von traditionellen rustikalen Designs.

Die Hauptmerkmale von Öfen mit Wasserheizung

Herkömmliche Backöfen zeichnen sich durch folgende Eigenschaften aus:

• Ein einfacher rustikaler Ofen kann in einer Stunde mehr als 6500 kcal Wärme abgeben. Diese Wärmemenge reicht aus, um ein Haus mit einer kleinen Fläche zu heizen. Ein solches Heizsystem ist eine ideale Lösung für ein kleines Landhaus. Ein wasserbeheizter Ofen, bei dem die Hauptkomponente ein Wasserkocher ist, ist etwa 2,5-mal effizienter. Durch ein solches Heizsystem können Sie bereits ein Haus mit einer viel größeren Fläche beheizen. Um das Haus zu heizen, wird die gleiche Menge Brennstoff benötigt, was bedeutet, dass ein solches System sparsamer ist.
• Ein Heizsystem, das einen Ofen und einen Boiler kombiniert, ist ebenfalls effektiv.Arbeiten beide Systeme gleichzeitig, erhöht sich deren Leistungsfähigkeit um ein Vielfaches. Ein Tandem aus zwei solchen Heizsystemen kann in einer Betriebsstunde mehr als 21.000 kcal Wärme erzeugen. Diese Wärmemenge reicht aus, um ein Haus mit einer Fläche von bis zu 300 Quadratmetern zu beheizen. Meter.

Ofen an Warmwasserbereitung angeschlossen

• Meistens verwendet ein solches Heizsystem Brennstoffe wie Kohle oder Holz. Der Preis für solchen Kraftstoff ist nicht hoch und sein Transport sollte keine besonderen Schwierigkeiten verursachen. Brennholz kann gleichzeitig mit Kohle kombiniert werden.
• Öfen mit Wasserheizung müssen nicht ständig beheizt werden. Brennstoff kann mehrmals täglich in den Ofen gegeben werden. Sie können im Innenbereich angenehme Bedingungen schaffen, egal wie das Wetter oder die Temperatur draußen sind.
• Wenn wir die Effizienz einer traditionellen Ofenheizung mit einem kombinierten System vergleichen, steigt diese Zahl von 50 % auf 85 %. Für das Heizen auf Holz kann dieser Indikator als ideal bezeichnet werden.
• Die Materialien, die für die Organisation eines solchen Heizsystems benötigt werden, sind recht erschwinglich und nicht in der teuren Preiskategorie enthalten.

Nachteile von Öfen mit Warmwasserbereitung

Die Ofenheizung hat auch ihre Nachteile, und es wäre unfair, sie nicht aufzulisten.

Ein Steinofen mit Warmwasserbereitung kann nicht nur in einem Land- oder Landhaus, sondern auch in Elite-Cottages installiert werden. Normalerweise bemühen sich die Eigentümer von Elitehäusern darum, dass ein solcher Ofen zur Warmwasserbereitung neben seinen üblichen Funktionen auch eine dekorative Rolle spielt. Beim Betrieb einer solchen kombinierten Anlage sind einige Sicherheits- und Pflegeregeln für die Anlage zu beachten:

Der Ofen zur Warmwasserbereitung zu Hause sollte jederzeit unter menschlicher Kontrolle stehen

Dies betrifft nicht nur das Thema Brennstoffbeschickung, sondern auch die Reinigung der Aschekammer.
Rauchkanäle erfordern ebenfalls Aufmerksamkeit. Stellen Sie vor dem Starten eines Feuers im Hebel sicher, dass sich die Rauchkanalventile in der geöffneten Position befinden.
Solche Systeme können nur in der kalten Jahreszeit eingesetzt werden.

In der warmen Jahreszeit wird es nicht sinnvoll sein, einen solchen Heizofen mit Wasserkreislauf zum Kochen zu verwenden. Wenn Sie Speisen zubereiten müssen, verwenden Sie hierfür besser eine andere alternative Wärmequelle.

Wenn Sie Öfen für die Warmwasserbereitung zu Hause auf Bestellung herstellen möchten, ist es besser, sich an Fachleute zu wenden. Wenn Ihr Ofen von einer nicht qualifizierten Person hergestellt wird, gibt es keine Garantie dafür, dass der Ofen normal funktioniert oder absolut sicher ist. Eine Überhitzung des Ofens kann einige Probleme verursachen, die schließlich zu einem vollständigen Ausfall des Ofens führen.

Ein herkömmlicher Kaminofen ist normalerweise dafür ausgelegt, einen kleinen Raum zu heizen.

Da die Flamme Hochtemperaturindikatoren hat, wird sie schließlich die Integrität der Kesselwände verletzen. Das bedeutet, dass der Zeitpunkt kommt, an dem der Wärmetauscher ausgetauscht werden muss. Dies ist nicht so einfach, da Sie einen Großteil des Mauerwerks entfernen müssen.

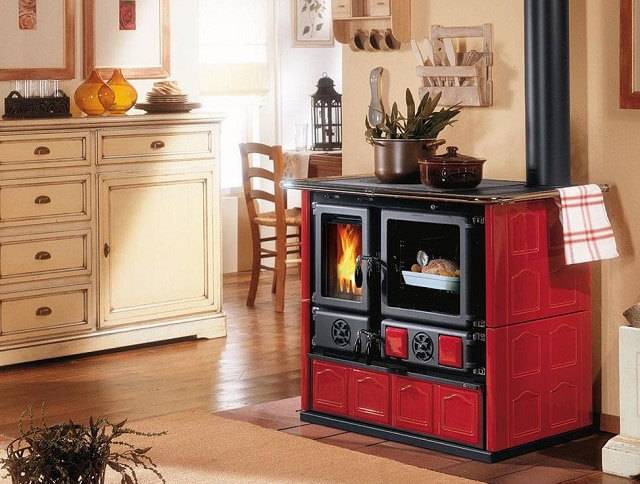

Herdöfen

Wenn der Backofen über ein Kochfeld verfügt, ist dies ein großer Vorteil. In einem Wasserkocher können Sie Speisen kochen und Wasser erhitzen, ohne eine zusätzliche Wärmequelle zu verwenden. Unter den Bedingungen eines Landhauses, das keine separate Küche hat, hilft ein solcher Herd. Es gibt viele ähnliche Modelle, das Kochfeld wird sogar in gewöhnliche Dickbauchöfen eingebaut.Brenner sind abnehmbar oder stationär.

Typischerweise befindet sich das Kochfeld im oberen Teil des Feuerraums, der Abstand zum Brennstoff ist minimal, dies gewährleistet ein schnelles Kochen oder Erhitzen von Gerichten mit wenig Holzverbrauch.

Es ist auch möglich, einen Tank zu installieren, in dem Wasser für den Haushaltsbedarf erhitzt wird. Interessant sind Modelle mit eingebautem Backofen.

Solche Modelle nutzen die Wärmeenergie des Kraftstoffs optimal aus.

Holzheizungen zu Hause

Kesselanschlussplan mit Wärmespeicher

Der entscheidende Punkt bei der Planung einer Holzheizung ist die Wahl des Schemas. Es hängt davon ab, ob ein Holzheizkessel mit eigenen Händen installiert wird oder ob ein Ofen oder ein Kamin seine Funktionen erfüllt. Um die optimale Option zu bestimmen, müssen alle möglichen Faktoren berücksichtigt werden.

Zunächst werden die Fläche des Gebäudes und die Anzahl der Zimmer berücksichtigt. Am häufigsten werden Holzöfen für Sommerhäuser installiert, wenn maximal zwei Räume vorhanden sind. In diesem Fall ist es nicht erforderlich, ein Wasserheizsystem herzustellen.

Berücksichtigen Sie die Hauptfaktoren, die die Wahl der Heizart beeinflussen:

• Wasser. Es besteht aus einem Kessel (Ofen, Kamin), der an die Rohrleitung angeschlossen ist. Die Übertragung von Wärmeenergie erfolgt durch installierte Heizkörper. Die beste Option für ein Haus mit einer Fläche von 80 m²;
• Ofen. Holzöfen werden verwendet, um die Luft im Raum zu erwärmen. Sie zeichnen sich durch einen geringen Wirkungsgrad und eine kleine Heizfläche aus. Ihre Anordnung erfordert jedoch den geringsten Aufwand. Die Ausnahme bilden Schamotteziegelkonstruktionen. Dieser Typ wird zum Heizen von Häusern mit einer Fläche von weniger als 60 m² verwendet;
• Kamin. Analog Ofenwärmeversorgung.Der Unterschied wird in die Größe der Brennkammer gepumpt - sie ist in der Nähe des Kamins viel größer. Darüber hinaus impliziert das Heizen eines Privathauses mit einem Holzkessel manchmal das Vorhandensein eines Kochfelds im Design.

Wärmetauscher im Ofen

Wie Sie sehen können, hängt die Wahl der Option direkt von der Fläche des Hauses ab. Es ist zu beachten, dass die Holzheizung nachgerüstet werden kann. Es reicht aus, einen Wärmetauscher in den Ofen einzubauen, um eine vollwertige Wasserwärmeversorgung zu ermöglichen.

Die häufigste Option ist jedoch die Installation eines Holzkessels zum Heizen des Hauses. Es ist viel praktischer und einfacher zu bedienen als ein Kamin oder Ofen.

Für den normalen Betrieb einer Holzheizung eines Landhauses ist es notwendig, sich im Voraus Gedanken über das Schornsteinsystem zu machen. Der optimale Durchmesser des Rohres und seine Höhe werden berücksichtigt.

Merkmale des Geräts und die Wahl des Zirkulationsschemas

Die Zirkulation basiert auf einer der folgenden Methoden:

• Der natürliche Prozess beruht auf dem Dichteunterschied zwischen heißem und kaltem Wasser. Beim Erhitzen nimmt die Dichte der Flüssigkeit ab, das spezifische Gewicht nimmt ab und daher beginnt sie sich in den Rohren nach oben zu bewegen. Beim Abkühlen hingegen nimmt die Dichte zu, die Lösung neigt dazu, abzusinken. Der Hauptvorteil dieser Methode ist absolute Autonomie, Unabhängigkeit von Strom sowie konstruktive Einfachheit. Der Hauptnachteil ist der erhöhte Materialverbrauch, der Kreislauf besteht aus einer großen Anzahl von Rohren mit beeindruckendem Durchmesser. Außerdem muss beim Einbau eine Neigung von ca. 2 Grad eingehalten werden.
• Heizsystem eines einstöckigen Hauses mit Umwälzpumpe.Überschüssiges Wasser, das sich beim Erhitzen zwangsläufig bildet, befindet sich in einem speziellen, normalerweise geschlossenen Ausdehnungsgefäß, das das Phänomen der Verdunstung verhindert. Zusätzlich sind Manometer erforderlich, um den Druck zu kontrollieren. Die Vorteile eines solchen Schemas sind das minimal erforderliche Kühlmittelvolumen, der kleine Durchmesser der Rohre und ihr geringerer Verbrauch. Der Hauptnachteil ist die Abhängigkeit von der Stromversorgung, die für den privaten Sektor oft ein Problem darstellt.
• Kombination. Die Pumpe wird in einen bereits hergestellten Kreislauf mit Naturumlauf eingebaut. Diese Option funktioniert ohne Pumpe, aber mit ihrer Einbeziehung steigen Leistung und Effizienz erheblich.

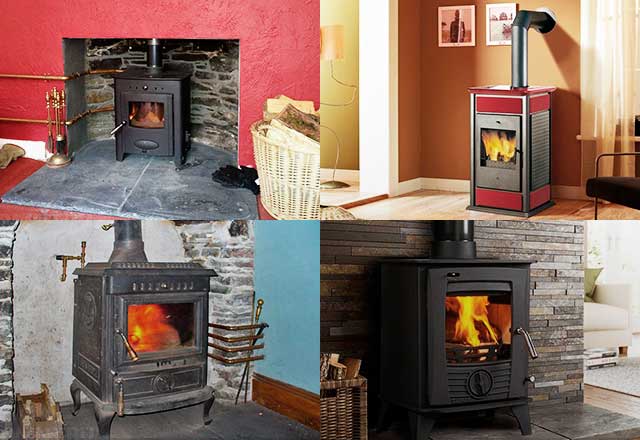

Mehrere beliebte Ofenmodelle

Zu den beliebtesten Ofenmodellen zum Heizen von Häusern und Hütten gehören:

Ofen für zu Hause TOP-Modell 200 mit einer gusseisernen Tür eines inländischen Herstellers Teplodar. Bietet Hochgeschwindigkeits-Konvektionsheizung von Räumen und hält die Wärme im langen Brennmodus bis zu 8 Stunden. Geeignet zum Heizen von Häusern bis 200 Kubikmeter. Der Ofen ist in einem lakonischen Stil gefertigt und passt daher perfekt in jedes Interieur.

Termofor Fire-battery 7 - Wandgerät mit einer Leistung von 10 kW, kann einen Raum mit einem Volumen von 15 Kubikmetern beheizen. Meter. Das Aussehen ähnelt einem geschwollenen gusseisernen Ofen mit mächtigen Lamellen. Die transparente Tanktür ist ein Sichtfenster, durch das Sie die Flamme des Feuers beobachten können. Das Design umfasst ein Kochfeld.

Breneran AOT-06/00 ist ein Bodenmodell für Wohn- oder Sommerhäuser. Für die Heizeffizienz ist die Struktur mit Hohlrohren verstärkt. Mit nur 6 kW Leistung macht der Ofen einen warmen Raum bis zu 100 Quadratmeter. Meter.Das Volumen der Brennkammer beträgt 40 Liter

Ihr Design ist ungewöhnlich und wird die Aufmerksamkeit exotischer Liebhaber auf sich ziehen.

META Angara Aqua ist ein Kaminofen, der mit einer großen transparenten Feuerraumtür ausgestattet ist, die mit drei Gläsern verstärkt ist. Brennholzregale enthalten

Ein 13-kW-Gerät heizt problemlos bis zu 230 Kubikmeter auf. Meter. Kann in großen Haushalten installiert werden, da der Anschluss eines Wasserkreislaufs möglich ist.

Es gibt Hunderttausende Modelle von Heizöfen auf dem Markt. Diese Muster gelten als die besten Öfen für ein Holzhaus, sie werden am häufigsten von Verbrauchern ausgewählt. Jedes der Modelle passt zu bestimmten Anforderungen und hat eine eigene Preiskategorie.

Vor- und Nachteile des Heizens mit einem Ofen

Öfen mit Wasserkreislauf lassen sich leicht selbst herstellen, aber Sie können fertige Heizgeräte im Laden kaufen. Modelle zeichnen sich durch folgende Vorteile aus:

1. Öfen mit Wasserkreislauf müssen nicht an das Stromnetz angeschlossen werden. Sie verwenden kein Gas als Brennstoff. Die Geräte werden mit den nachwachsenden Brennstoffen Kohle, Torf und Holz betrieben.
2. Die Ofenwassererwärmung ist völlig autonom, während sie mit anderen Systemen kombiniert werden kann.
3. Die Einstellung erfolgt durch einen manuellen Dämpfer.
4. Die Wände des Ofens sind massiv, sie übertragen Wärme und erwärmen die Luft und die umgebenden Objekte. Durch den Einsatz von Kühlmittel wird der Raum gleichmäßig erwärmt. Es geht durch die Rohre und erwärmt sie und Heizkörper.
5. Das Heizen eines Privathauses erfordert keine großen Kosten. Kohle, Torf und Holz stehen allen zur Verfügung.
6. Öfen heizen nicht nur den Raum, sie dienen auch zum Kochen und Erhitzen von Wasser.
7. Geräte, deren Vorderseite mit Glas bedeckt ist, ermöglichen es Ihnen, eine offene Flamme zu betrachten. Kaminöfen schaffen eine behagliche Atmosphäre in Wohnungen.
8. Das Design des Ofens ist massiv, in der kalten Jahreszeit sammelt er eine große Menge an Wärmeenergie. Der Ofen kühlt allmählich ab, sodass der Raum nach dem Ausbrennen des Brennstoffs noch lange beheizt wird. Im Sommer laufen die Prozesse umgekehrt ab. Wenn der Ofen in einem Holzhaus auf einem separaten Fundament gebaut ist, führt er in der warmen Jahreszeit überschüssige Wärme in den Boden und fungiert als Klimaanlage.
9. Der natürliche Brennstoff, mit dem der Ofen betrieben wird, belastet die Umwelt mäßig.
10. Als Wärmeträger wird Wasser verwendet. Es hat eine volumetrische Wärmekapazität, die es ermöglicht, Wärme über große Entfernungen zu übertragen. Wasser ist erschwinglich. Es brennt nicht, es ist nicht giftig.

Aber auch Öfen mit Wasserkreislauf haben Nachteile. Es ist notwendig, sie ständig zu überwachen, rechtzeitig Brennholz zu legen und die Traktion zu regulieren. Der Schornstein sollte gereinigt und die Asche entfernt werden.

Ein leistungsstarker Steinofen ist groß, also steht er auf einem soliden Fundament. Es nimmt die nutzbare Fläche des Raumes ein, daher werden große Strukturen in geräumigen Räumen installiert. Ein solcher Ofen hat einen geringen Wirkungsgrad.

Bei der Installation des Ofens müssen Sie einen Schornstein bauen. Der Luftzug muss stark sein, dann brennt der Brennstoff intensiv und der Rauch wird schnell herausgebracht. Das Rohr ist von den Holzelementen des Daches und der Böden isoliert. Nach der Installation eines Ofens im Haus ist es notwendig, die Brennstoffversorgung aufrechtzuerhalten und Asche und Schlacke rechtzeitig zu entsorgen. Dies fügt den Eigentümern eines Privathauses Arbeit hinzu.

Der Hauptnachteil der Warmwasserbereitung kann darin bestehen, dass das Wasser schnell gefriert. Es verwandelt sich in Eis, dehnt sich aus und beschädigt die Geräte. In Verbindung mit Luft trägt es zum Auftreten von Korrosion an den Metallelementen des Heizsystems bei.Wenn das Wasser hart ist, bildet sich Kalk in den Heizkörpern und Rohren.

Technologie zur Installation einer Warmwasserbereitung in einem herkömmlichen Holzofen

Die Konstruktion des Ofens mit Wasserkreislauf enthält Anweisungen für seinen Standort und seine Abmessungen

Es ist wichtig zu berücksichtigen, wie sich die Innenwände und Möbel befinden. Für große Strukturen mit beträchtlichem Gewicht wird ein solides Fundament aus Beton gelegt.

Der Sockel des Ofens und das Veredelungsmaterial auf dem Boden müssen zum Schutz vor Feuer durch eine Schutzkerbe getrennt sein.

Für die Ausführung des Mauerwerks werden ein Spezialmörtel und hochwertige Ziegel verwendet. Angesichts der Komplexität der Zubereitung der Mischung und der Qualitätsanforderungen ist es manchmal zuverlässiger, sie fertig zu kaufen. Das Fundament muss obligatorisch abgedichtet werden. Es wird empfohlen, die Ziegel vor dem Verlegen einen Tag lang in Wasser zu tauchen. Bewaffnet mit den Abmessungen der Mauerwerkselemente wählen sie die passende Reihenfolge aus.

Innerhalb der im Bau befindlichen Struktur wird eine Registerspule montiert, auf die anschließend die Vor- und Rücklaufleitungen geschaltet werden. Einer von ihnen dient dazu, dem System heißes Kühlmittel durch den Ausgleichsbehälter zuzuführen. Das zweite Rohr ist ein Kanal zum Rückführen der gekühlten Flüssigkeit zurück zum Register. Die Bewegung des Wassers wird durch Gravitationskräfte bereitgestellt. Die Abmessungen der Verbindungsnähte sind innerhalb von 4 mm zulässig. Es ist darauf zu achten, dass im Inneren des Feuerraums und des Schornsteins keine scharfen Ecken vorhanden sind. Es ist besser, abgerundete Anschlüsse zu verwenden, die die Effizienz der Rauchabsaugung nicht beeinträchtigen. Dadurch wird die Menge an Ruß, die sich im Feuerraum bildet, erheblich reduziert.
