Die Wichtel-Wasserpumpe im Überblick: Gerät, Eigenschaften und Betriebsmerkmale

Besonderheiten

Die Produktion von Sedimenten "Gnome" erfolgt in Russland. Diese Ausrüstung zeichnet sich durch breite Funktionalität, Verschleißfestigkeit und einfache Bedienung aus. Jede dieser Einheiten ist dafür ausgelegt, sowohl saubere als auch kontaminierte Flüssigkeiten abzupumpen. Für das Abpumpen von Fäkalabwässern sind hierfür spezielle Modelle mit individuellen technischen Eigenschaften vorgesehen.

Die Hauptvorteile der Pumpen "Gnome" sind:

• ein großes Sortiment;
• exzellente Qualität;
• Verschleißfestigkeit;
• einfache Reparatur und Wartung;
• Haltbarkeit;
• erschwingliche Kosten.

Jede Pumpe "Gnome" ist für das vollständige oder teilweise Eintauchen in Flüssigkeit ausgelegt. Diese Geräte arbeiten nach dem Zentrifugalprinzip und sind in länglicher Form mit vertikal montierten Knoten im inneren Teil des Körpers ausgeführt. Das Pumpen von Flüssigkeiten erfolgt unter dem Einfluss von Zentrifugalkräften, die während des Motorbetriebs auftreten.

Gnome-Pumpen haben folgende technische Merkmale:

• das Produktivitätsniveau kann je nach Gerätetyp im Bereich von 7-600 m3 / h liegen;
• die zulässige Temperatur der Flüssigkeit beim Pumpen kann +60 Grad erreichen;
• die Konzentration an Verunreinigungen kann bis zu 10 % betragen;

• der Druck der gepumpten Flüssigkeit liegt bei 7-25 m;
• die Leistung des Mechanismus für jede Instanz ist individuell, seine maximale Anzeige beträgt 11 kW;
• die Masse der Geräte liegt innerhalb von 112 kg;
• Die Welle und das Laufrad des Geräts bestehen aus langlebigem Stahl und der Auslass aus hochwertigem Kunststoff.

Der Hersteller behauptet, dass all diese Funktionen es ermöglichen, mit Gnome-Pumpen eine Vielzahl von Aufgaben sowohl unter häuslichen Bedingungen als auch in großen Unternehmen zu lösen.

Grundsätzlich werden sie für folgende Zwecke verwendet:

• Entwässerung von Kellern, die während der Flut überflutet wurden;
• Entwässerung von Gruben;
• Pumpen von Flüssigkeiten in Fabriken und Unternehmen;
• Bewässerung im ländlichen Bereich;
• Abpumpen von Abwasser aus verschiedenen Anlagen und Elektrotechnik;
• Neutralisierung der Unfallfolgen.

Das Design der Pumpen "Gnome" besteht aus zwei Teilen - dem Pumpen- und Motorteil, die harmonisch zu einem Block kombiniert sind. Der Motor wird direkt beim Pumpen von Flüssigkeit gekühlt und seine Dichtigkeit auf der Welle wird durch eine Enddichtung gewährleistet.In das Innere wird Öl gegossen, das die Lager des Geräts kühlt und schmiert und deren vollen Betriebszustand gewährleistet.

Es ist zu beachten, dass sich das Gerät unmittelbar vor dem Einschalten mindestens 50 cm in der Flüssigkeit befinden muss.Nach dem Starten des Geräts wird die gepumpte Flüssigkeit durch ein zusätzliches Sieb in das Gehäuse gesaugt, aus dem es herausgedrückt wird der Pumpenraum unter Druck.

Arten

Alle Pumpen "Gnome" sind in vier Varianten erhältlich:

• Haushalt. Ein Tauchgerät, das sich durch ein durchschnittliches Maß an Kraft und Leistung auszeichnet. Sie werden hauptsächlich zu Hause zum Abpumpen von Schmutzwasser verwendet. Ihre Produktivität überschreitet 10-25 m3/Stunde nicht.
• Hoher Druck. Sie gehören zur Kategorie der industriellen Mechanismen, da sie sich durch eine beeindruckende Produktivität auszeichnen, die 50 m3 / h erreichen kann. Die Leistung solcher Modelle beträgt bis zu 45 kW.
• Explosionsgeschützt. Professionelle Geräte, die mit der EX-Kennzeichnung gekennzeichnet sind. Sie werden aktiv in der industriellen Produktion und in großen Anlagen eingesetzt. Im Vergleich zu einem Schlammexemplar zeichnet es sich durch höhere Kosten und Leistung aus.
• Selbstgekühlt. Sie werden nicht nur zum vollständigen, sondern auch zum teilweisen Eintauchen verwendet. Eine solche Entwässerungseinheit ist mit einem speziellen Kühlmantel ausgestattet, der für das Kühlniveau beim Pumpen von Schmutz oder anderen wässrigen Flüssigkeiten verantwortlich ist. Die technischen Eigenschaften dieses Geräts ermöglichen den Einsatz an Orten, an denen das Eintauchen des Produkts in Wasser nicht möglich ist.

Es ist erwähnenswert, dass sich alle Arten von Gnome-Pumpen durch eine äußerst einfache und schnelle Demontage der Hauptkomponenten auszeichnen. Diese Funktion macht den Reinigungs- und Reparaturprozess so einfach und kostengünstig wie möglich.Im Lagerschild befindet sich ein spezieller Stopfen, in den Öl eingefüllt wird. Der Hersteller empfiehlt, die Qualität und den Füllstand des verwendeten Öls sorgfältig zu überwachen, da die volle Funktionalität dieser Mechanismen weitgehend davon abhängt. Durch rechtzeitiges Auffüllen und Austauschen behält das Gerät während der gesamten Betriebszeit seinen hervorragenden Betriebszustand.

Geräte, die nicht nur separat, sondern auch in Verbindung mit anderen Einheiten betrieben werden können, sind die Pumpen „Gnome“ 25/20. Sie sind ein tragbares Tauchsystem mit einem Elektromotor. Die Dichtheit des Innenteils des Elektromotors wird durch die Baugruppe gewährleistet, an der sich die Gleitringdichtung befindet. Solche Modelle werden zum Pumpen von Grundwasser, zum Entwässern von Gräben, Sümpfen und Kellern verwendet und sind auch eine integrale Technik auf Baustellen und in der gefährlichen Produktion.

Der Vibrationstyp von Pumpen "Gnome" bleibt ziemlich relevant. Im Vergleich zu anderen Optionen gelten solche Geräte als viel sparsamer im Energieverbrauch und zeichnen sich durch eine erschwingliche Preispolitik aus. Ihr Sortiment ermöglicht es Ihnen, die beste Option auszuwählen, die Ihren Anforderungen am besten entspricht.

Der Kotpumpentyp "Gnome" ist sehr gefragt, der nicht nur zum Pumpen von Fäkalabwässern, sondern auch zur Bewässerung in der Landwirtschaft oder zum Pumpen von Wasser aus Becken verwendet wird. Diese Einheiten zeichnen sich durch eine erhöhte Widerstandsfähigkeit gegen negative Einflussfaktoren aus und behalten ihre ursprünglichen Eigenschaften während der gesamten Betriebsdauer perfekt bei.

Das Pumpen von Wassergemischen mit einer hohen Dichte fester Partikel, deren Gehalt etwa 2500 kg / m3 beträgt, kann die Gnome-Schlammpumpe bereitstellen. Die technischen Eigenschaften dieser Modelle tragen voll und ganz dazu bei.

Fehlerbehebung und Fehlerbehebung

Bevor Sie mit der Demontage der Pumpe und ihrer Reparatur fortfahren, müssen Sie genau bestimmen, was genau den Ausfall verursacht hat. Betrachten Sie die häufigsten Symptome, die bei einer Fehlfunktion der Gnome-Pumpen auftreten:

Elektropumpe läuft nicht an

Mögliche Ursachen und Methoden zu ihrer Beseitigung:

1. Festsitzendes Laufrad.
2. Fehlerhafter Kondensator im Stromversorgungskreis.
3. Unterbrechung des Stromkreises, Abbrennen von Kontakten.
4. Statorwicklung durchgebrannt.
5. Ausfall des Elektromotors.
6. Motorlager festgefressen.
7. Fehlende Spannung im Netz oder Unterbrechung der Stromversorgung.

Nachdem Sie sich vergewissert haben, dass keine Probleme mit der Stromversorgung vorliegen, müssen Sie die Gnome-Pumpe vom Stromnetz trennen und zerlegen, um den Grund für das Nichtstarten zu ermitteln. Inspizieren Sie Lager, Laufrad, beurteilen Sie den Zustand der Motorwicklungen.

Wenn die Pumpe lange Zeit gearbeitet hat und dann ausgeschaltet wurde und nicht startet, müssen Sie warten, bis sie vollständig abgekühlt ist, bevor Sie das Gerät aus dem Wasser nehmen und mit Reparaturarbeiten beginnen

Der Motor läuft, aber die Pumpe fördert kein Wasser

Der Motor der Pumpe "Gnome" funktioniert, pumpt aber gleichzeitig kein Wasser. Das Geräusch eines laufenden Motors kann schwächer und ungleichmäßig sein. Mögliche Gründe:

1. Filtersieb oder Auslassrohr verstopft.
2. Der Motor läuft mit unzureichender Leistung.
3. Lagerverschleiß und reduzierte Motordrehzahl.
4. Die Förderflüssigkeit fehlt oder ist zu zähflüssig und dicht geworden.
5. Beschädigung der Wasserzuleitung (Rohre, Schläuche).

In diesem Fall müssen Sie sicherstellen, dass Rohre und Schläuche nicht beschädigt sind und sich Wasser in der Wasserquelle befindet. Wenn alles in Ordnung ist, muss das Gerät vom Stromnetz getrennt und der Einlassfilter und das Auslassrohr überprüft werden. Reinigen Sie sie gegebenenfalls und versuchen Sie, die Pumpe zu starten. Wenn die Lager verschlissen sind sie müssen ersetzt werden (siehe unten).

Die Pumpe startet und stoppt sofort

Beim Starten läuft die Gnome-Pumpe einige Sekunden und schaltet sich dann spontan ab. Dies kann ein Symptom für die folgenden Probleme sein:

1. Ausfall des Schwimmerschalters.
2. Kurzschluss im Stromkreis des Elektromotors.
3. Die Pumpe ist überhitzt und die Thermosicherung hat ausgelöst.
4. Extrem niedrige Netzspannung.
5. Laufradsperre.
6. Die Flüssigkeit, in die die Pumpe eingetaucht ist, entspricht nicht ihren Betriebsbereichen (zu heiß, zähflüssig, mit hoher Dichte usw.)

In diesem Fall muss die Gnome-Elektropumpe vom Netz getrennt und nach 30-90 Minuten erneut versucht werden, sie einzuschalten, nachdem sichergestellt wurde, dass die erforderliche Spannung im Netz vorhanden ist. Dies ist ausreichend Zeit, um die überhitzte Pumpe abzukühlen. Bleibt die Pumpe wieder stehen, muss sie ausgebaut und zerlegt werden, um die Störung zu erkennen und zu beseitigen.

Die Verwendung einer automatischen Motorschutzmaschine wird vom Hersteller empfohlen und ermöglicht es Ihnen, die Gnome-Pumpe vor Kurzschlüssen und Überspannungen zu schützen

Die Pumpe funktioniert, aber der Druck ist niedrig

Die Gnome-Pumpe pumpt Wasser, aber der Wasserdruck ist viel geringer als zuvor. Mögliche Gründe:

1. Leck an der Wasserzuleitung (Schläuche, Rohre).
2. Niederspannung im Netz.
3. Verschmutzung des Laufrads und unzureichende Rotationsgeschwindigkeit.
4. Falsche Drehrichtung des Laufrads.
5. Großes Spiel zwischen dem Rad und der beweglichen Scheibe.
6. Laufradverschleiß.

Wenn die niedrige Förderhöhe nicht auf eine niedrige Spannung im Netz oder ein Leck in der Leitung zurückzuführen ist, sollte die Pumpe von der Stromversorgung getrennt, aus der Förderflüssigkeit entfernt und für Inspektions- und Reparaturarbeiten zerlegt werden.

Wenn das Laufrad verschlissen ist, wird es ersetzt. Im Falle einer Verstopfung oder unsachgemäßen Installation nach der Selbstmontage sollte das Gerät zerlegt, gereinigt und das Rad in der richtigen Position installiert werden.

Anwendungsbereich

Trotz der Veröffentlichung einer großen Anzahl von Modifikationen dieser Serie von verschiedenen Herstellern sowie der Tatsache, dass Gnome-Taucheinheiten unterschiedliche technische Parameter haben können, ist der Einsatzbereich für alle Modelle recht umfangreich. Solche Pumpvorrichtungen werden zum Pumpen von Entwässerungs- und Grundwasser, nicht fäkalem Abwasser verwendet.

Außerdem Entwässerungspumpen Gnome geeignet für folgende Aufgaben:

• Sie werden erfolgreich eingesetzt, um Inspektionsgruben und Keller zu entwässern, die während des Hochwassers überflutet wurden.
• Manchmal ist es während des Baus erforderlich, die Grube zu entleeren, um die Installationsarbeiten fortzusetzen. Die Tauchpumpe der Gnome-Serie meistert diese Aufgabe perfekt.
• Zum Pumpen von Flüssigkeiten in Industrieunternehmen werden solche Entwässerungspumpen verwendet.
• Zur Be- und Entwässerung in der Landwirtschaft.
• Mit der Pumpe können Sie Abfälle aus Autowaschanlagen, Waschmaschinen sowie große Mengen an Kondensat aus Lüftungs- und Zentralheizungssystemen ablassen.
• Gnome-Einheiten werden als Haupt- und Hilfsausrüstung in Kläranlagen und Klärgruben eingesetzt.
• Aufgrund des abgedichteten Gehäuses sind einige Pumpen der Gnome-Serie eigensicher. Aus diesem Grund werden diese Einheiten sehr häufig eingesetzt, um die Folgen von Unfällen zu beseitigen, bei denen Ölprodukte austreten.

Spezifikationen und Markierungen

Pumpen der Linie "Gnome" gehören zur Klasse der einstufigen vertikalen Tauchpumpen in Monoblockbauweise. Sie sind zum Abpumpen von Drainage- und Grundwasser bestimmt, das nicht mehr als 10 Gew.-% feste mechanische Partikel enthält und deren Dichte 2,5 Tausend kg/m3 nicht überschreitet. Es dürfen Fraktionen von nicht mehr als 5 mm gepumpt werden. Die Temperatur der gepumpten Flüssigkeit beträgt bis zu +35 ° C und für mit "Tr" gekennzeichnete Modelle bis zu +60 ° C.

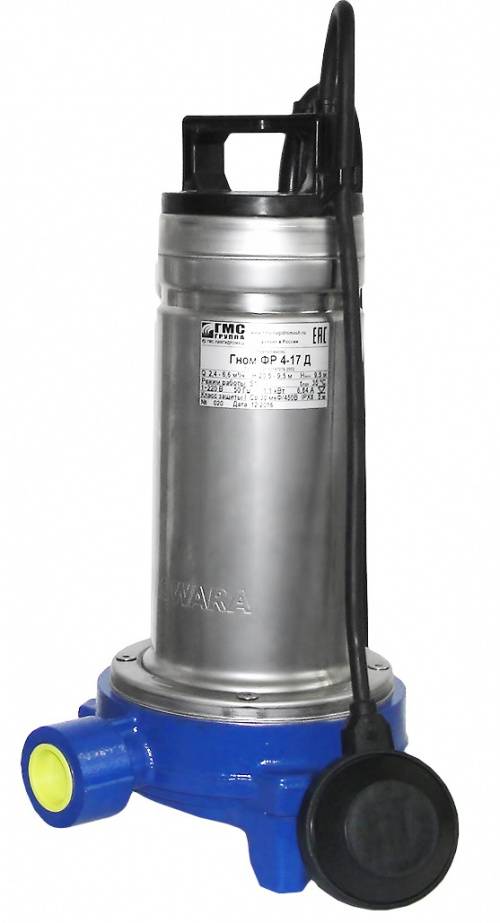

Das Gehäuse der Tauchmotorpumpe besteht aus Kunststoff, Gusseisen oder Stahl. Laufräder und Motorgehäuse sind aus Gusseisen. Das Gerät wird mit verschiedenen Motortypen hergestellt, je nachdem, ob es aus einem Haushaltsnetz mit einer Spannung von 220 V oder aus einem dreiphasigen Industrienetz mit einer Spannung von 380 V und einer Frequenz von gespeist werden kann 50 Hertz.

Hersteller von Gnome-Kreiselpumpen bieten eine breite Palette von Produkten mit unterschiedlichen technischen Eigenschaften an, sodass Sie ein Modell mit den erforderlichen Parametern auswählen können

Das Elektropumpenpaket beinhaltet: ein 10 m langes Netzkabel für einen dreiphasigen Stromanschluss oder ein Netzkabel und eine Startvorrichtung für einen einphasigen Stromanschluss.Die meisten Hersteller enthalten gegen eine Gebühr und auf Wunsch des Käufers eine automatische Maschine zum Schutz eines Motors, der an einem 380-V-Netz betrieben wird.

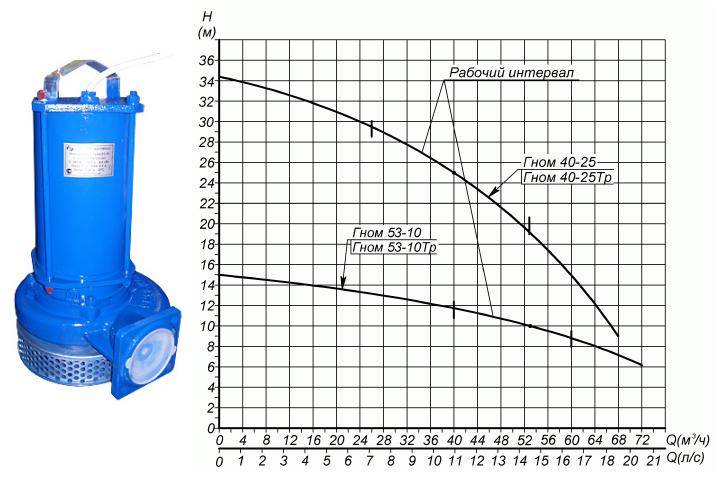

Technische Daten wie Leistung, Netzparameter, Leistung (Sauggeschwindigkeit), maximale Förderhöhe sowie Abmessungen und Gewicht der Geräte sind modellabhängig. Sie können die technischen Eigenschaften der Gnome-Pumpenmodelle anhand der Tabelle vergleichen:

Die technischen Eigenschaften der Pumpen werden im Nennmodus angezeigt und dürfen bei den Druckanzeigen um nicht mehr als zehn Prozent und beim Wirkungsgrad um nicht mehr als drei Prozent abweichen

Alle unter der Marke Gnome hergestellten Pumpen sind gekennzeichnet. Wenn Sie wissen, was sich hinter den Zahlen und Bezeichnungen verbirgt, können Sie leicht nachvollziehen, welche Eigenschaften und Merkmale die Pumpe hat. Das Wort „Gnome“ selbst ist eine Abkürzung und steht für: G – Schmutzwasser, H-Pumpe, O – einstufig, M – Monoblock.

Der Hauptvorteil der Gnome-Pumpenserie ist die Einfachheit des Designs. Sie können das Gerät zur Reinigung zerlegen und problemlos mit Ihren eigenen Händen zusammenbauen

Die erste Ziffer in der Markierung gibt die Kapazität in m3 / h an, die zweite - die Förderhöhe in Metern. Zum Beispiel ist "Gnome 10-10 Tr" eine Pumpe mit einer Kapazität von 10 m3 / h und einer Förderhöhe von 10 m. Die Bezeichnung "Tr" gibt an, dass dieses Gerät Wasser mit einer Temperatur von bis zu +60 ° C pumpen kann. Der Buchstabe „D“ bedeutet, dass das Gerät mit einem Schwimmerschalter (Niveausensor) ausgestattet ist.

Pumpen, die mit dem Kürzel „Ex“ gekennzeichnet sind, gehören zur explosionsgeschützten Gruppe. Solche Einheiten können Wasser mit Verunreinigungen von Ölprodukten pumpen, die nicht mehr als 3% Schwefel enthalten.In Notfällen kann die Pumpe zum Arbeiten in einer Umgebung verwendet werden, die bis zu 100 % Rohölprodukte enthält.

Bildergalerie
Foto von

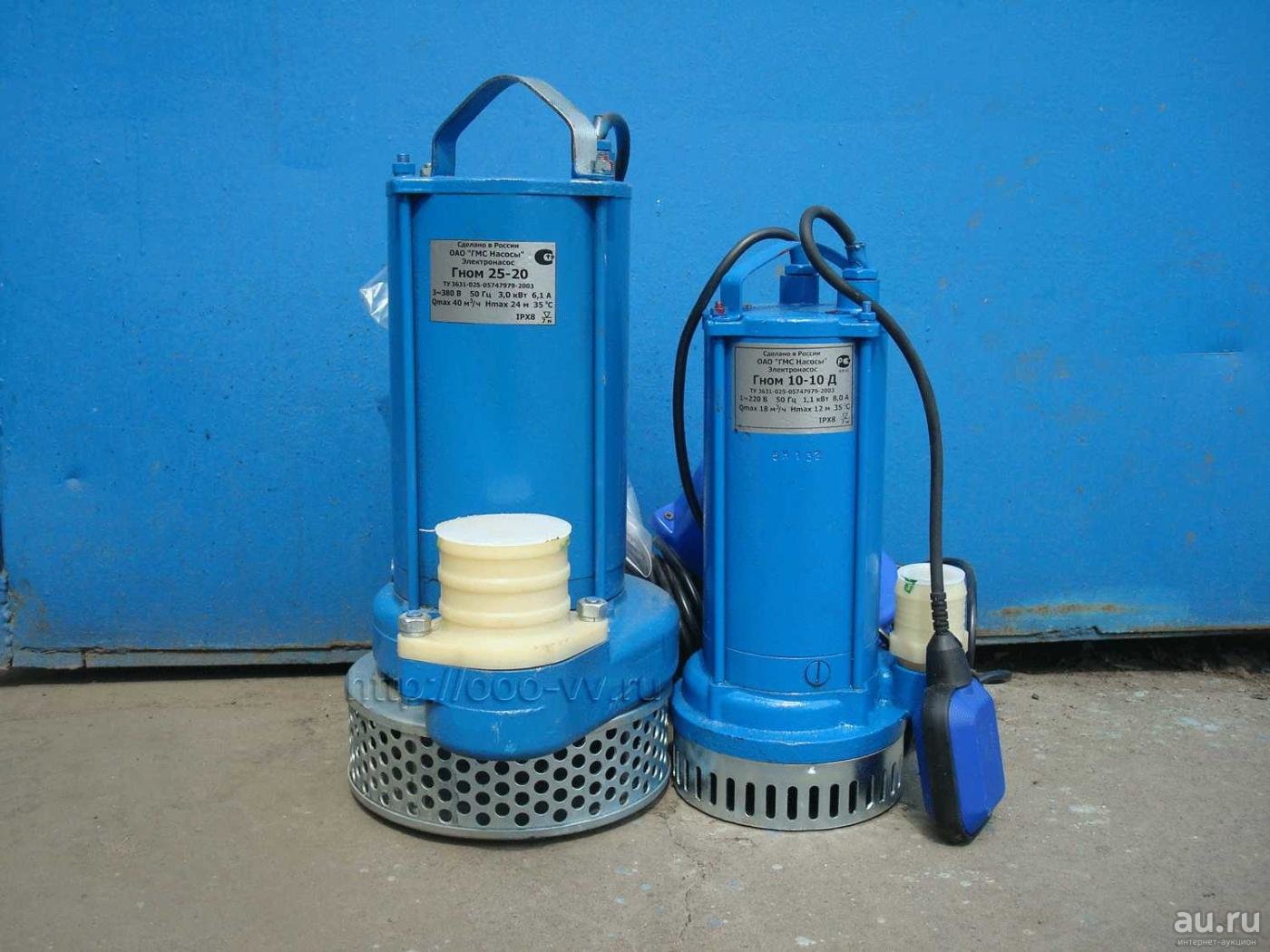

Gnome-Tauchpumpen sind zum Pumpen von flüssigen Medien mit mineralischen Einschlüssen bis zu 1250 kg/m3 ausgelegt

Modifikationen dieser Marke werden sowohl zum Pumpen von Wasser aus offenen Reservoirs als auch zum Entwässern von Kellern und Gruben verwendet

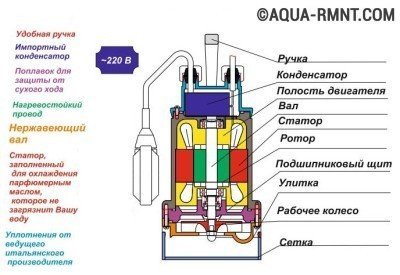

Wasser wird von einer im unteren Teil des Körpers befindlichen Zentrifugalvorrichtung angesaugt, dann wird die Flüssigkeit mit einem daran angeschlossenen Rohr zum Abzweigrohr herausgedrückt

Gnome-Modelle können Flüssigkeiten mit Mineralpartikeln in einer Größe von 5 bis 25 mm pumpen. Um zu verhindern, dass größere Partikel in das System gelangen, ist der Saugteil durch einen Filter geschützt

Modelle Pumps der Marke Gnome

Umfang der Pumpen Gnome

Das Funktionsprinzip von Zentrifugaleinheiten

Tauchpumpenfilter Gnome

2 Übersicht gängiger Modelle

Die wichtigsten Hersteller dieser Geräteklasse in Russland sind UralMash und NeftTechMash. Unter den gängigen Modellen von Pumpeinheiten heben wir hervor:

• Hinweis 50;
• UNBT-950;
• F-1300.

Betrachten wir jede der vorgestellten Einheiten genauer.

2.1 Bohreinheit NB 50

NB-50 ist ein horizontales Zweizylindergerät. Die Einheit konzentriert sich auf den Betrieb von Explorations- und Strukturexplorationsbohrungen von Öl- und Gasquellen. Dieses Modell wird auch häufig für die Arbeit mit nicht aggressiven Flüssigkeiten in der Lebensmittel- und chemischen Industrie eingesetzt.

NB-50

Ein charakteristisches Merkmal des NB-50 ist das Vorhandensein eines eingebauten Druckkompensators, der dafür sorgt, dass es keine Probleme mit Druckabfällen gibt.Dies ist ein zuverlässiges, langlebiges und wartungsfreundliches Gerät mit guten technischen Eigenschaften:

• Leistung - 50 kW;
• Kolbenhub - 160 mm;
• die Anzahl der Schläge pro Minute - 105 Stück;
• Saughöhe - 3 m;
• Düsendurchmesser: Zufuhr - 50 mm, Absaugung - 113 mm.

Die Kosten für dieses Modell auf dem Sekundärmarkt beginnen bei 250.000 Rubel.

2.2 Bohreinheit F 1300

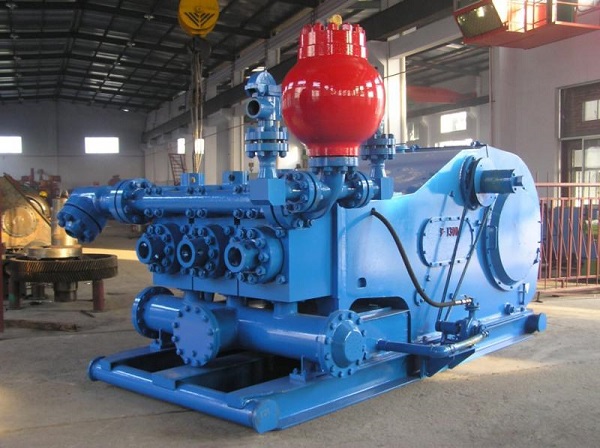

Der F1300 ist ein großer Dreizylinder-Langhuber mit erhöhter Saug- und Förderleistung. Die Pumpe wurde vor mehr als 20 Jahren von der amerikanischen Firma LTV entwickelt, unter deren Patenten sie in Russland hergestellt wird.

Unter den Konstruktionsmerkmalen dieses Modells heben wir die Verwendung eines Chevron-Getriebes, die Ausstattung mit einer gegossenen Kurbelwelle aus legiertem Stahl sowie das Vorhandensein einer eingebauten Hebevorrichtung zum bequemen Austausch von Rahmenauskleidungen hervor. Dank eines effizienten Schmiersystems kann der F1300 im Dauerbetrieb betrieben werden, während die Konstruktion der Einheit die Kombination zweier Schmiersysteme - Zwangs- und Tauchschmierung - beinhaltet.

F-1300

Betrachten Sie die technischen Eigenschaften dieses Modells:

• Leistung - 970 kW;
• Kolbenhub - 304,5 mm;
• die Anzahl der Schläge pro Minute - 120 Stück;
• Saughöhe - 9 m;
• Düsendurchmesser: Zufuhr - 102 mm, Absaugung - 203 mm.

Wir erwähnen auch die Schlammpumpe F1600, eine verbesserte Version des Modells F1300. Darin wird die Antriebsleistung auf 1194 kW erhöht, die Saugleitung auf 304,8 m verlängert, die Zuleitung auf 127 mm verlängert, was in der Regel für eine 20-30 % höhere Anlagenproduktivität sorgt.

2.3 Bohrturm UNBT-950

Wie die Einheiten der F-Serie ist die UNBT-950-Pumpe für den Betrieb in tiefen Öl- und Gasquellen ausgelegt. Dies ist ein einfachwirkendes Dreikolbengerät mit einem Zwangsschmiersystem - Öl wird direkt dem Kurbelgehäuse zugeführt, eine Hilfszahnradpumpe ist für das Pumpen verantwortlich.

UNBT-950

UNBT-950 wurde 1981 von sowjetischen Ingenieuren entwickelt, auf seiner Grundlage wurden in über 30 Jahren Betrieb viele Modifikationen vorgenommen - NBT-1000, NBT-750, NBT 600 und NBT 475. Dieses Modell hat gute Eigenschaften nach den Standards von moderne Analoga:

• Leistung - 1000 kW;
• Kolbenhub - 290 mm;
• die Anzahl der Schläge pro Minute - 120 Stück;
• Saughöhe - 7 m;
• Düsendurchmesser: Zufuhr - 95 mm, Absaugung - 200 mm.

Auf dem Sekundärmarkt kann UNBT-950 in gutem Zustand für 3-3,4 Millionen Rubel gekauft werden.

2.4 Welche Besonderheiten gibt es bei der Auswahl und Berechnung der Schlammpumpe?

Es gibt drei Hauptgruppen von Kriterien, die bei der Auswahl der Pumpausrüstung zum Bohren berücksichtigt werden müssen:

1. Bauliche und technologische Anforderungen an die Einheit;
2. Eigenschaften der gepumpten Lösung (Viskosität, Dichte, Feststoffgehalt);
3. Erforderliche Designparameter.

Die Liste der Konstruktionsparameter umfasst solche Eigenschaften wie Geräteleistung (Förderrate - Q), Druck (H) und Leistungsaufnahme des Antriebs.

Die Durchflussrate für alle Kolbenpumpen kann mit der Formel Q = S*D*k*kv berechnet werden, wobei:

• S ist die Querschnittsfläche des Kolbens;
• D - Hublänge des Kolbens;
• k ist die Rotationsgeschwindigkeit der Welle (U/min);
• kv - Koeffizient. nützliche Aktion.

Der Kopf der Einheit wird durch die Formel bestimmt: H \u003d (d1-d2) / (f * g) + V + p, in der:

• d1 - Flüssigkeitsdruck im Ansaugtank, d2 - im Aufnahmetank;
• f ist die Dichte der Flüssigkeit;
• g ist die Gravitationsbeschleunigung bei einer gegebenen Dichte;
• V ist die Saughöhe der Lösung;
• p ist der Druckverlust.

Reparatur von Pumpenteilen "Gnome"

Nachdem Sie die Ursachen für Fehlfunktionen von Pumpen der Marke Gnom betrachtet haben, können Sie feststellen, dass fast alle Probleme durch den Austausch der folgenden Teile gelöst werden: Lager, Laufrad, Laufradwelle. Außerdem werden einige Fehlfunktionen nach dem Einstellen des Spalts zwischen dem Laufrad und der Membran beseitigt.

Reihenfolge des Lagerwechsels

Wenn die Lager abgenutzt sind, pumpt die Pumpe möglicherweise Wasser, macht aber aufgrund von Reibung und Schwanken der abgenutzten Lager ungewöhnliche Geräusche. Bei Spaltmaßen von mehr als 0,1-0,3 mm müssen die Lager gewechselt werden. Dies geschieht in der Regel nach 3-6 Jahren Betrieb der Gnome Elektropumpe.

Der Austausch von Lagern ist sehr einfach: Die Pumpe wird zerlegt, die Lager werden entfernt und durch neue aus einem speziellen Reparatursatz ersetzt. Verwenden Sie keine selbst hergestellte Ähnlichkeit von Lagern oder Analoga aus Reparatursätzen anderer Modifikationen, weil. dies kann das Gerät in sehr naher Zukunft wieder deaktivieren.

Austausch des Laufrads

Um das Laufrad auszutauschen, muss die Gnome-Elektropumpe zerlegt und das Laufrad entfernt werden. Dann ein neues Laufrad einbauen und die Pumpe in umgekehrter Reihenfolge zusammenbauen. Bei der Montage eines Deckels mit Stellscheibe müssen die Befestigungselemente auf die Stiftschrauben geschraubt und gleichzeitig angezogen werden, bis das Mindestspiel zwischen den Laufradschaufeln und dem Deckel mit der Scheibe erreicht ist.

Nach der Montage ist die Dichtheit zu prüfen und bei Bruch die Verwendung einer dauerhaft beschädigten Elektropumpe zu verweigern.

Wenn Sie über Erfahrung und geeignete Ausrüstung verfügen, können Sie in einigen Fällen das Laufrad nicht durch ein neues ersetzen, sondern versuchen, die vorhandenen ringförmigen Arbeiten mit Hilfe von Oberflächenbehandlungen zu reparieren und anschließend auf einer Drehmaschine zu bearbeiten.

Reparatur von Laufradwelle und Gehäuse

Wenn die Arbeitswelle beschädigt (verbogen, gerissen) ist, tauschen Sie sie am besten komplett aus. Der Gnome-Rumpf ist theoretisch reparierbar, in der Praxis aber fast unmöglich, ihn korrekt auszuführen. In neun von zehn Fällen ist die Dichtigkeit des Gehäuses gebrochen, und dieser Mangel kann nur im Werk oder in einem Servicecenter behoben werden.

Da solche Ausfälle bei Pumpen auftreten, die lange Zeit in Betrieb waren und daher nicht unter die Garantie fallen, muss über die Durchführbarkeit einer Reparatur nachgedacht werden. In den meisten Fällen ist es schneller, billiger und einfacher, eine neue Tauchpumpe zu kaufen.

Einstellung des Spalts zwischen Laufrad und Membran

Der Hauptgrund für den Druck- und Leistungsabfall der Gnome-Elektropumpe ist die Vergrößerung des Spalts zwischen Laufrad und Membran während des Betriebs. Um den Abstand zu verringern, müssen Sie ihn anpassen. Entfernen Sie dazu den Boden des Filters und schrauben Sie die obere Mutter ab. Ziehen Sie dann die Teile der Membran mit Muttern auf verschiedenen Seiten fest, bis sie das Laufrad berühren.

Lösen Sie dann die unteren Muttern um eine halbe Umdrehung. Mit dieser Einstellung beträgt der Spalt 0,3-0,5 mm.Mit den oberen Muttern wird die eingestellte Lage der Membrane zum Laufrad fixiert. Nach Abschluss der Einstellung muss die Leichtgängigkeit des Laufrads überprüft werden, es sollte sich mühelos drehen lassen.

Reparatur des Elektromotors der Pumpe "Gnome"

Pumpen der Marke Gnome sind mit einem zuverlässigen asynchronen Elektromotor ausgestattet. Es ist sehr schwierig, einen Elektromotor selbst zu reparieren. Ohne spezielle Stative geht es höchstens, den Widerstand der Motorwicklungen mit einem Haushaltsmultimeter zu ermitteln. Wenn die Widerstandsanzeige gegen unendlich geht, deutet dies darauf hin, dass die Wicklung beschädigt ist und ausgetauscht werden muss. Um die Wicklung auszutauschen, ist eine aufwändige Demontage des Elektromotors und das Vorhandensein einer Wickelmaschine erforderlich.

Die Hauptschwierigkeit liegt jedoch im Montageprozess - die Einheit muss so montiert werden, dass eine einwandfreie Barriere gegen das Eindringen von Wasser in den Elektromotor entsteht. Deshalb ist es besser, die Reparatur des Gnome-Pumpenmotors Fachleuten anzuvertrauen.
