Hochdruckwasserpumpe: Funktionsprinzip, Typen, Regeln für Auswahl und Betrieb

Welche Arten gibt es?

Alle Hydraulikpumpen werden je nach Einsatzgebiet in zwei große Gruppen eingeteilt, dh Haushaltsgeräte, die im Alltag benötigt werden, und Industrieeinheiten, die in besonderen Diensten eingesetzt werden (Ministerium für Notsituationen, Feuerwehr).

Es gibt verschiedene Arten von Hochdruckgeräten für Wasser, die nach folgenden Funktionsprinzipien in Gruppen eingeteilt werden:

1. Manuelle oder kontinuierliche Pumpen - das Gerät wird je nach Bedarf per Handsteuerung gestartet und abgeschaltet. Eine solche Einheit arbeitet rund um die Uhr und pumpt ständig Wasser.
2. Automatische Pumpen - haben einen speziellen Sensor, der auf den Wasserfluss reagiert, dh das Gerät schaltet sich automatisch ein, wenn Wasser verwendet wird, und schaltet es aus, wenn der Wasserhahn geschlossen wird. Diese Geräteart ist komfortabler und sparsamer im Betrieb.

Die Einführung zusätzlicher Einheiten in die Konstruktion von Pumpen ermöglicht es, ihre Leistung zu steigern. Solche Vorrichtungen haben einen relativ einfachen Aufbau und sind kostengünstig.

Diese beinhalten:

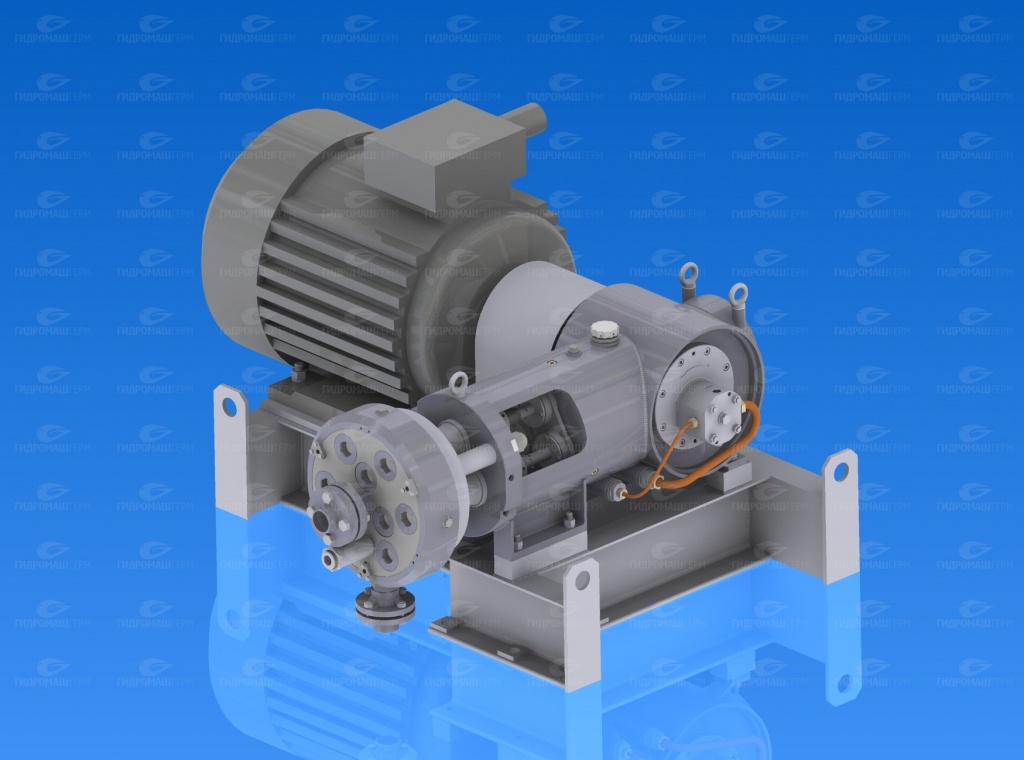

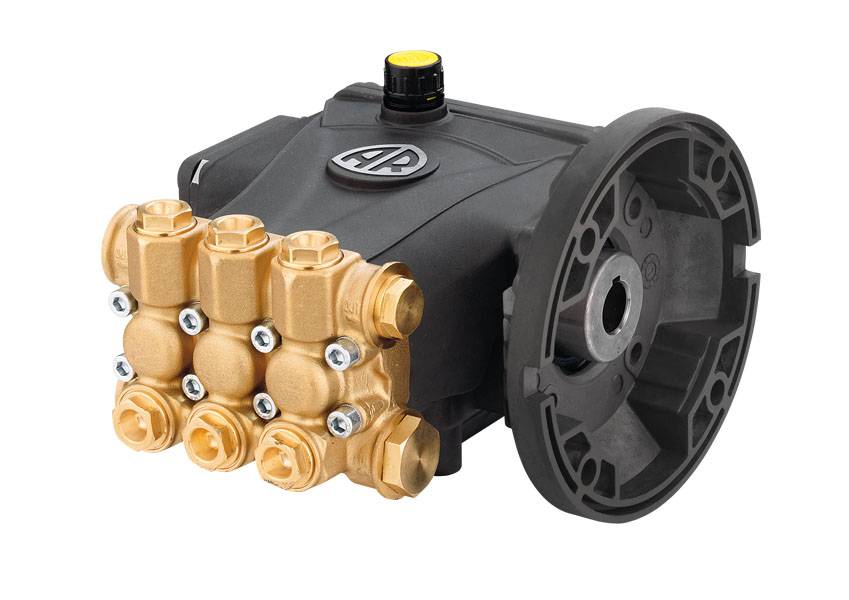

1. Eine Plunger-Hydraulikpumpe ist eine mechanische Verdrängungsvorrichtung, bei der der Plunger ein hin- und hergehender Kolben ist.

   Eine Vergrößerung des Volumens der Kammer führt zu einer Abgabe und Aufnahme von Wasser.

   Bei umgekehrter Wirkung des Kolbens verkleinert sich die Fläche und Wasser wird unter Druck herausgedrückt. Die Hydraulikpumpe dieses Typs zeichnet sich durch einfache Konstruktion und Zuverlässigkeit aus.

2. Hochdruckzentrifugalgeräte - das Funktionsprinzip dieser Art von Pumpe basiert auf der Zentrifugalkraft, die im spiralförmigen Gehäuse erzeugt wird. Darin ist ein Rad mit radial gekrümmten Schaufeln starr befestigt. Wasser, das in die Mitte des Rades gelangt, wird durch die Zentrifugalkraft an seine Peripherie geschleudert, gefolgt von seinem Ausstoß und erhöhtem Druck durch das Druckrohr.

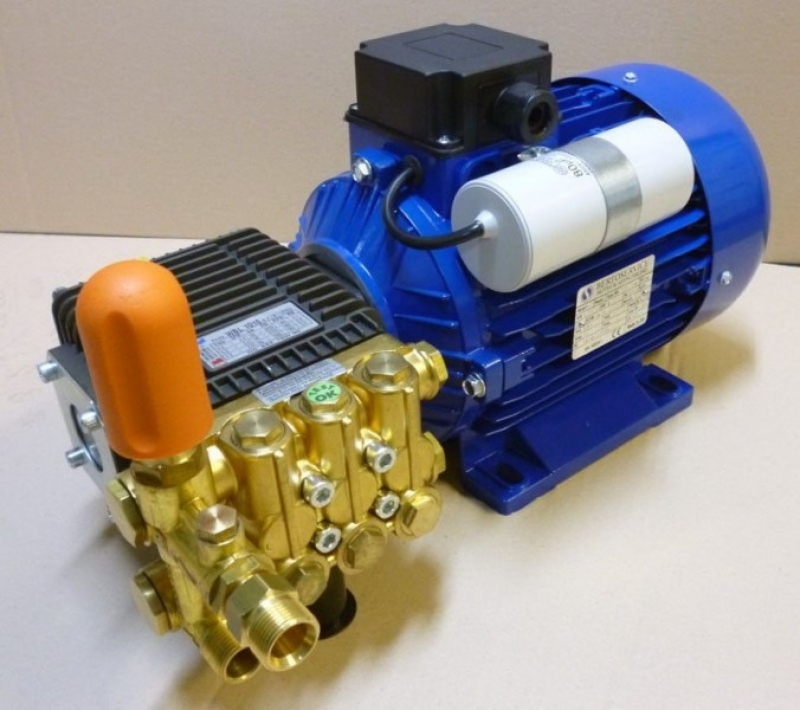

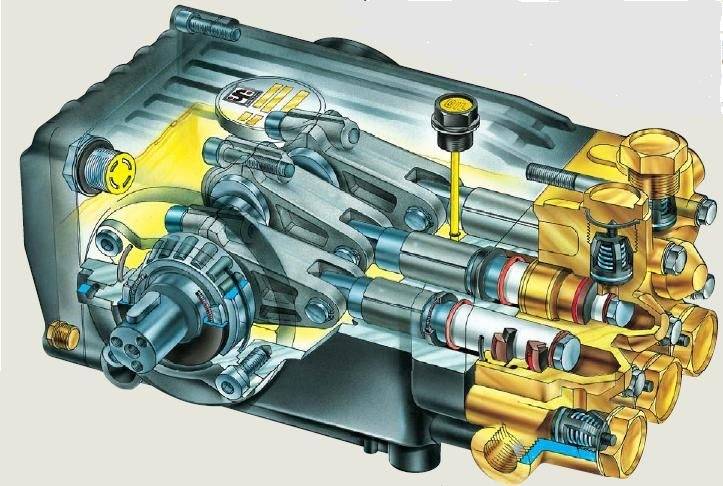

3. Kolbenhydraulikpumpen - diese Art von Einheit besteht aus einem Zylinder und einem Kolben, die die Hauptarbeitsteile sind. Der Kolben führt im Inneren des Zylinders Hin- und Herbewegungen aus, bei denen das mit Wasser gefüllte Nutzvolumen entweder zunimmt oder abnimmt.

   Die Freisetzung von Wasser in das Einspritzsystem der Rohrleitung geht mit einem Druckanstieg einher, der durch seine Verdrängung aus dem Zylinder durch einen Arbeitskolben entsteht.

4. Umwälzpumpen sind Geräte, die zum Einbau in ein geschlossenes Heizungssystem bestimmt sind. Sie bewegen Wasser in der Rohrleitung und halten es auf einer bestimmten Temperatur.

   Dieser Pumpentyp gleicht den Wasserverlust nicht aus und füllt es nicht im System nach. Dies geschieht mit einer speziellen Pumpe. Das Funktionsprinzip des Geräts basiert auf der Schaffung einer kontinuierlichen Wasserzirkulation im Netz mit gleichartigen Druckparametern. Diese Pumpen arbeiten kontinuierlich. Sie sind kompakt und leise.

Einfachheit in der konstruktiven Lösung dieser Art von Geräten, Zuverlässigkeit und hoch Effizienz, machen diese Pumpen in verschiedenen Wirtschaftsbereichen gefragt.

Warum wird es benötigt?

In Privathäusern, die keinen Anschluss an das zentrale Warmwasser- und Zentralheizungsnetz haben, werden autonome Heizungs- und Warmwasserversorgungssysteme verwendet.

Um die richtige Art der Warmwasserversorgung oder Heizung zu organisieren, beginnt erhitztes H2O im Kreis. Dazu wird eine spezielle Heißwasserpumpe verwendet, die unter bestimmten Bedingungen Flüssigkeit pumpt.

Es wird Zirkulation (oder Rezirkulation) genannt, da es genau für die ununterbrochene Bewegung von Wasser (oder Kühlmittel) benötigt wird.

Standard-Warmwasserversorgungsschemata haben eine Sackgassenstruktur. Der Ausgang der Steigleitung führt zum letzten Verbrauchsgerät, wo er endet. Wird das Wasser längere Zeit nicht angestellt, kühlt es in den Leitungen ab.

Auch der Betrieb von Heizungsanlagen basiert auf der Zirkulation eines erwärmten Kühlmittels (Wasser).Es gibt Systeme, deren Funktion durch natürliche Zirkulation zustande kommt. Sie sind jedoch aufgrund der geringen Bewegungsgeschwindigkeit unwirksam.

Durch die Installation einer Umwälzpumpe können Sie die Drehzahl erhöhen, was den Heizbetrieb erheblich verbessert und erhebliche Einsparungen bringt. Wenn das Kühlmittel mit hoher Geschwindigkeit durch das System strömt, kühlt es weniger ab. Dadurch wird der Brennstoffverbrauch gesenkt und der Heizkessel entlastet.

Wasserpumpe: eine Übersicht über die Arten von hydraulischen Geräten

Eine Wasserpumpe ist ein hydraulisches Gerät, das Flüssigkeit ansaugt, pumpt und von einem Punkt zum anderen bewegt. In einem der Artikel haben wir über Gartenpumpen gesprochen. In diesem Artikel werden wir über die Arten von Pumpen zum Pumpen von Wasser nach dem Funktionsprinzip sprechen.

Gartenpumpe: das Herzstück einer künstlichen Wasserquelle (weiterlesen)

Dies geschieht nach dem Prinzip der Übertragung von kinetischer oder potentieller Energie auf das Medium. Wassereinheiten werden in mehreren Varianten präsentiert und unterscheiden sich in Design, Leistung, Leistung, Effizienz, Förderhöhe und Druck.

Pumpen zum Pumpen von Wasser unterscheiden sich untereinander in Leistung, Design und Leistung.

Sorten von Niederspannungs-Kleinwasserpumpen

Niederspannungspumpen können in verschiedene Typen unterteilt werden: Umwälz-, Vakuum-, Membran- und Pumppumpen. Die letzte Gruppe umfasst Tauch-, Oberflächen- und Handpumpen zum Pumpen von Wasser. Sie werden zum Pumpen von Flüssigkeiten aus Kellern, Kellern, zum Reinigen von Brunnen und Brunnen und zum Entfernen von kontaminierten Flüssigkeiten aus Senkgruben verwendet.

12-Volt-Wasserpumpen können für autonome Wasserversorgungssysteme verwendet werden.Manuelle Einheiten werden durch bestimmte körperliche Anstrengungen angetrieben, die eine Person leisten muss.

Vakuumpumpen 12 Volt werden zum Pumpen von Wasser aus Erdtanks und unterirdischen Quellen verwendet. Sie zeichnen sich durch hohe Leistung, niedrige Geräusch- und Vibrationspegel, geringen Stromverbrauch und die Fähigkeit aus, in einem weiten Temperaturbereich betrieben zu werden.

Niederspannungs-Kleinwasserpumpen werden in Umwälz-, Membran-, Vakuum- und Pumppumpen unterteilt.

Membranpumpen werden verwendet, um Wasser aus einem Brunnen zu schöpfen, es von einem Behälter in einen anderen zu pumpen, künstliche Reservoirs zu entleeren und Geräte zu waschen. Das Funktionsprinzip solcher Einheiten basiert auf einer Änderung des Gesamtvolumens des Arbeitsmediums. Die als Hauptarbeitselement verwendete Membran saugt Wasser an und drückt es durch die Einlassrohre heraus.

Eigenschaften von Umwälzpumpen 12 Volt

12-Volt-Umwälzpumpen sind Kreiselaggregate, die bei der Einrichtung von Heizungs- und Warmwasserversorgungssystemen eingesetzt werden. Die Hauptaufgabe solcher Geräte besteht darin, bei Ausfall der Hauptpumpe oder bei fehlendem Stromversorgungsnetz den erforderlichen Druck aufrechtzuerhalten.

Umwälzpumpen werden in zwei Varianten präsentiert - mit trockenem oder nassem Rotor. Bei letzterem Gerätetyp befindet sich der Rotor in der Flüssigkeit. Die Kontakte sind in einem speziellen Edelstahlfach versteckt. Eine solche Pumpe hat kleine Abmessungen, zeichnet sich durch langfristigen störungsfreien Betrieb, geringen Geräuschpegel und einfache Bedienung aus. Der Hauptnachteil ist der geringe Wirkungsgrad, der bis zu 50 % betragen kann.

Mini-Wasserpumpen mit trockenem Rotor, bei dem dieser durch keramische oder metallische Dichtringe getrennt ist, zeichnen sich durch einen höheren Wirkungsgrad aus. Es kann nur sauberes Wasser gepumpt werden, da sonst die Dichtheit der Paarung der Ringe gebrochen werden kann. Solche Pumpen sind horizontal, vertikal und blockieren.

12-Volt-Umwälzpumpen sind Zentrifugalgeräte, die bei der Einrichtung von Warmwasserversorgungs- und Heizungssystemen verwendet werden

Eine besondere Kategorie sind Hochdruckgeräte, die mit 12 Volt betrieben werden. Es kann bedenkenlos zur Wasserversorgung der Heizungsanlage verwendet werden.

Aufteilung nach dem Verfahren zur Erzeugung einer Vakuumkammer

Der Funktionsmechanismus dieses Gerätetyps basiert auf der Verschiebungsreaktion. Der Pumpvorgang wird unter der Wirkung durchgeführt, die Abmessungen der Arbeitskammer zu ändern. Die Größe des entstehenden Vakuums hängt direkt von der Dichtheit der Arbeitskammer ab.

Das Vakuumniveau kann eingestellt werden. Aus diesem Grund kann der Druck an bestimmten Stellen des Systems ansteigen oder im Gegenteil abnehmen.

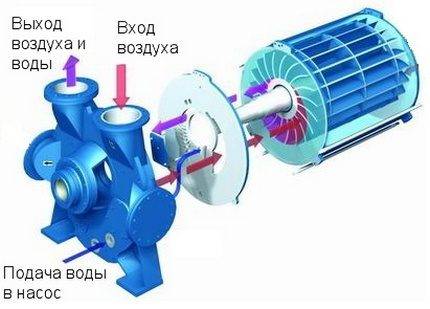

Vakuumpumpen haben in den meisten Konfigurationen die Form eines Zylinders, in dessen Inneren eine Welle oder ein Laufrad integriert ist, das mit einem Laufrad ausgestattet ist.

Die Welle ist das führende Arbeitswerkzeug des Mechanismus. Das mit Schaufeln ausgestattete Laufrad führt Drehbewegungen aus. Unter der Wirkung der sich im Kreis bewegenden Schaufeln wird die Flüssigkeit in der Arbeitskammer aufgefangen. Wenn es sich dreht, wird eine Zentrifugalkraft erzeugt. Es führt auch zur Bildung eines Flüssigkeitsrings. Der im Inneren des Rings gebildete leere Raum ist ein Vakuum.

Abhängig von den Methoden, mit denen eine Vakuumkammer erzeugt wird, sind Hochdruckpumpen für Wasser Zentrifugal-, Vibrations- und Wirbelpumpen.

Vorrichtungen vom Zentrifugaltyp

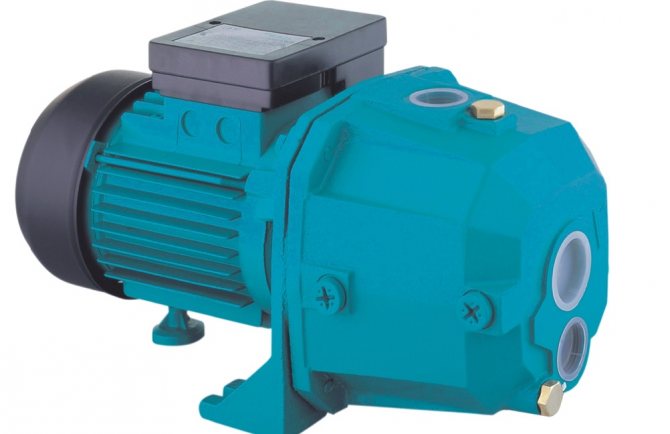

Kreiselpumpen sind die gebräuchlichste Art von Pumpvorrichtungen, die in der Lage sind, einen hohen Druck im System bereitzustellen. Sie pumpen Wasser, indem sie das im Spiralgehäuse befestigte Laufrad drehen. Das Laufrad besteht aus zwei befestigten Scheiben, zwischen denen die Schaufeln entgegen der Strömungsrichtung der einströmenden Flüssigkeit befestigt sind.

Zentrifugalstationen sind mit Hydrauliktanks ausgestattet, die bei Engpässen und Druckabfällen eine Wasserversorgung gewährleisten, sowie mit automatischen Steuereinrichtungen.

Während des Rotationsprozesses entsteht eine Zentrifugalkraft, die die Verdrängung von Wasserströmen aus der Mitte der Kammer anregt und sie in entfernte Bereiche schleudert. Dadurch sinkt das Druckniveau in der Mitte des rotierenden Laufrads und Wasser beginnt in das Innere des Gehäuses zu fließen.

Zentrifugalgeräte sind in den meisten Ausführungen mit Hydrospeichern ausgestattet. Sie werden über Abzweigrohre mit unterschiedlichen Durchmessern an Druckrohrleitungen angeschlossen.

Wenn das Volumen des Hydrauliktanks der Pumpstation nicht ausreicht, kann er als Einheit verwendet werden, die den Speichertank mit Wasser versorgt

Geräte vom Zentrifugaltyp sind in der Lage, eine ununterbrochene Wasserversorgung bei hohem Druck bereitzustellen. Die einzige Betriebsbedingung besteht darin, dass beim Starten des Geräts das Gehäuse mit Wasser gefüllt werden muss. Die zentrifugale Variante hat ihre Grenzen: Sie können kein Wasser aus einer Tiefe von mehr als 8 m pumpen, aber sie eignen sich gut als Ergänzung zu einer Druckerhöhungsanlage aus mehreren Pumpen und Speichern.

Elektromagnetische Vibrationspumpen

Das Funktionsprinzip von Vibrationspumpen basiert auf der Fähigkeit eines Magneten, das Anker-Kolben-Tandem durch die Einwirkung von Wechselstrom abwechselnd anzuziehen und wieder freizugeben. Das Ändern der Polarität des Ankers führt zu wechselnden Bewegungen. Innerhalb einer Sekunde kann sich die Position des Ankers mehrere Dutzend Mal ändern.

Aufgrund des Fehlens rotierender Teile in elektromagnetischen Vibrationsgeräten gelten sie als die zuverlässigsten und langlebigsten.

Durch Vibrationen wird zunächst Wasser in die Arbeitskammer gesaugt und dann durch das Ventil in die Druckleitung gedrückt. Die Vibrationseinheit kann paarweise mit einem zentrifugalen Kollegen arbeiten oder einen Wasservorrat in einen Vorratstank pumpen.

Vortex-Pumpenmodelle

In der Körperhöhle solcher Einheiten befindet sich eine flache Scheibe, die mit radial befestigten Schaufeln ausgestattet ist. Die Drehung des Rades mit peripheren Schaufeln erzeugt ein Vakuum.

Unter der Wirkung der Scheibendrehung tritt die Flüssigkeit in einen speziell ausgestatteten Hohlraum des Körpers ein und wird nach dem Passieren der Kammer herausgedrückt

Vortex-Geräte sind bekannt für ihre hohe Saugkraft. Sie haben keine Angst vor Luftblasen im Wasser. Sie sind jedoch anfällig für das Vorhandensein von Schwebeteilchen in der Flüssigkeit und haben daher einen begrenzten Anwendungsbereich. Da Wirbelgeräte beim Pumpen von Schmutzwasser schnell kaputt gehen, werden sie nicht für den Einsatz in Sandbrunnen und Brunnen empfohlen.

Die besten Tauchpumpen für einen Brunnen

Wie der Name schon sagt, sind diese Pumpen so konzipiert, dass sie ganz oder teilweise in Wasser getaucht werden können. Darunter werden Brunnen- und Bohrlochmodelle unterschieden. Je nach gewähltem Typ variiert die Höhe der Wassersäule zwischen 9 und 200 m.Tauchpumpen zeichnen sich durch einen hohen Wirkungsgrad (im Vergleich zu Oberflächenmodellen) und das Vorhandensein eines abgedichteten Gehäuses aus.

In der Regel sind sie mit einem Filter und einem automatischen Trockenlaufschutz ausgestattet.

Experten empfehlen auch, auf das Vorhandensein eines Schwimmers zu achten, der die Pumpe abschaltet, wenn ein kritischer Wasserstand erreicht wird.

Pedrollo NKM 2/2 GE - Pumpe für Brunnen mit moderatem Energieverbrauch

5.0

★★★★★redaktionelle Partitur

100%
Käufer empfehlen dieses Produkt

Eine produktive und zuverlässige Pumpe, die in der Lage ist, Wasser mit geringfügigen mechanischen Verunreinigungen bis zu 150 Gramm / 1 m3 ohne Schaden zu „verdauen“. Bei einer Eintauchtiefe von 20 m liefert das Gerät bis zu 70 Liter Wasser und erhöht es um 45 m. Außerdem kann dieses Modell in Netzen mit "Abfall" der Spannung stabil arbeiten.

Vorteile:

• Verlässlichkeit.
• Hervorragende Leistung.
• Stabiler Betrieb in verschmutztem Wasser.
• Energieeffizient.
• Das Vorhandensein eines Schwimmerschalters.

Mängel:

Hohe Kosten - 29 Tausend.

Ein sehr gutes Modell für die Organisation der Wasserversorgung eines Privathauses. Die Hauptsache bei der Verwendung dieser Pumpe ist die Berücksichtigung der Durchflussrate des Brunnens.

Wasserwerfer PROF 55/50 A DF - zum Pumpen von kontaminiertem Wasser

4.9

★★★★★redaktionelle Partitur

97%
Käufer empfehlen dieses Produkt

Siehe Rezension

Die Neuheit dieses Jahres ist eine Tauchpumpe mit beeindruckenden technischen Eigenschaften. Beim Eintauchen in eine Tiefe von 30 m kann dieses Gerät bis zu 55 l / min liefern. bis zu einer Höhe von 50 m. Trockenlaufschutz durch Schwimmerschalter.

Das Hauptmerkmal des Geräts ist die schwimmende Konstruktion des Laufrads.Diese technische Lösung ermöglicht es, Wasser mit einem Feststoffgehalt von bis zu 2 kg/m3 zu fördern. Die Kosten für die Einheit betragen 9500 Rubel.

Vorteile:

• Gute Leistung und Druck.
• Vorhandensein des Schutzes gegen eine Überhitzung.
• Fähigkeit, in Wasser mit einem hohen Gehalt an mechanischen Verunreinigungen zu arbeiten.
• Das Vorhandensein von Entwässerungskanälen, um die Belastung des Motors beim Start zu verringern.

Mängel:

Inklusive Rückschlagventil.

Ein gutes Modell für die Erstellung eines automatisierten Wasserversorgungssystems zu Hause. Seine Konstruktion erfordert jedoch eine Ausrüstung mit zusätzlichen Elementen und Zubehör (Schläuche, Armaturen, Rückschlagventil usw.), die separat erworben werden müssen.

Kärcher SP1 Dirt ist ein leises Modell mit geringem Stromverbrauch

4.8

★★★★★redaktionelle Partitur

90%
Käufer empfehlen dieses Produkt

Siehe Rezension

Eine zuverlässige Tauchpumpe eines namhaften deutschen Herstellers ist ausgelegt für eine maximale Leistung von 5,5 m3 / h bei einer Eintauchtiefe von bis zu 7 m. Das Gerät ist mit einem Tragegriff, einem patentierten Schnellanschlusssystem, ausgestattet zum Arbeiten im manuellen und automatischen Modus mit Schwimmerschalterfixierung.

Das Hauptmerkmal von Kärcher SP ist die Möglichkeit eines stabilen Betriebs in trübem Wasser mit mechanischen Einschlüssen bis zu 2 cm Durchmesser. Gleichzeitig ist der Preis des Geräts recht niedrig - 3300 Rubel.

Vorteile:

• Hochleistung.
• Keine Geräusche während des Betriebs.
• Qualitätsaufbau.
• "Aufschluss" von großen mechanischen Einschlüssen.
• Garantieverlängerung (5 Jahre) vom Hersteller.

Mängel:

• Es ist kein Einlassfilter enthalten.
• Großer Auslassdurchmesser - 1″.

Der extrem niedrige Druck von 4,5 m weist auf die enge Spezialisierung des Gerätes hin.Es eignet sich zur Bewässerung des Geländes, zur Entwässerung von Entwässerungsbrunnen und Becken.

Grundfos SB 3-35 M - leistungsstarke Pumpe mit niedrigem Anlaufstrom

4.7

★★★★★redaktionelle Partitur

85%
Käufer empfehlen dieses Produkt

Strukturell unterscheidet sich dieses Modell von Analoga durch das Fehlen einer Automatisierung, wodurch der Hersteller seine Kosten erheblich gesenkt hat. Die Pumpe ist mit einem 0,8 kW Motor ausgestattet, der bei einer Wassersäule von 30 m eine solide Leistung von 3 m3/h erbringt.

Leider beeinträchtigte die Verbilligung des Geräts seine Fähigkeit, mit verschmutztem Wasser zu arbeiten. Das Gerät ist in der Lage, nicht mehr als 50 g/m3 mechanische Verunreinigungen zu „verdauen“. Der Preis der Einheit betrug etwas weniger als 16.000.

Vorteile:

• Verlässlichkeit.
• Einfachheit des Designs.
• Guter Druck und Leistung.
• Eine kleine Belastung des Stromnetzes beim Starten des Geräts.

Mängel:

Kein Trockenlaufschutz.

Ein sehr gutes Modell für ein Privathaus mit erhöhtem Wasserverbrauch. Bei dringendem Bedarf lässt sich das Problem der fehlenden Automatisierung einfach durch den Kauf und Einbau eines Schwimmerschalters lösen.

Mögliche Fehlfunktionen der Kühlsystempumpe

Ein Ausfall der Kühlmittelpumpe kann das gesamte System zum Stillstand bringen. Dies kann den Zustand des Motors ernsthaft beeinträchtigen. Die häufigsten Pumpenprobleme sind:

• Verschlechterung der Dichtung (Drüse). In diesem Fall tritt ein Kühlmittelleck auf.
• Laufradausfall. Wenn das Laufrad zerstört ist, wird die Flüssigkeitseinspritzung schlechter (Druckabfall) oder stoppt ganz.
• Festfressen von Lagern. Wenn die Schmierung der Pumpe nachlässt, was auch auf ein Austreten des Kühlmittels zurückzuführen sein kann, beginnt die Pumpe mit Unterbrechungen zu arbeiten.
• Erhöhtes Spiel zwischen Laufrad und Pumpenwelle.Während des Betriebs kann sich das auf der Welle montierte Laufrad lösen, was zu einem instabilen Betrieb der Pumpe und anderen Ausfällen führt.
• chemische Korrosion. Am häufigsten betrifft dieses Problem das Laufrad der Pumpe und tritt auf, wenn Flüssigkeiten von schlechter Qualität verwendet werden.
• Zerstörung durch Kavitation. Luftblasen, die während des Pumpenbetriebs entstehen können, zerstören diese intensiv von innen, was zur Versprödung von Teilen und deren Korrosion führt.
• Systemverschmutzung. Chemische Ablagerungen und nur Schmutz, der in die Pumpe gelangt, bilden im Laufe der Zeit eine harte Beschichtung auf ihren Teilen, die die Drehung des Laufrads und den Durchfluss der Flüssigkeit erschwert.
• Zerstörung der Lager. In diesem Fall erscheint bei laufender Pumpe ein charakteristisches Pfeifen. Es ist schwierig, solche Lager auszutauschen, und daher wird in diesem Fall einfach die Pumpe ausgetauscht.
• Antriebsriemen gerissen. Wenn ein Riemen von schlechter Qualität verwendet oder nicht rechtzeitig ersetzt wird, kann es zu einem Bruch oder Schlupf kommen.

Wenn Sie nur 5-6 Minuten anhalten, kann der Motor überhitzen. Die Einwirkung hoher Temperaturen verletzt die Geometrie des Zylinderkopfes und führt zu Schäden am Kurbeltrieb. Ignorieren Sie kleinere Fehlfunktionen des Kühlsystems nicht, da diese in Zukunft zu ernsthaften Reparaturen führen können.

Wirbel

Bei Freistrom-Tauchpumpen erfolgt das Ansaugen und Ausstoßen von Wasser mit Hilfe eines Laufrad mit Schaufeln, der sich im oberen Teil des senkrecht aufgehängten Gehäuses neben dem Auslaufrohr befindet.Um hydraulische Verluste zu reduzieren, sieht die Konstruktion einen sehr geringen Abstand zwischen der Seitenfläche der Wirbelradscheibe und der Arbeitskammer vor - dies macht es Wirbelgeräten unmöglich, in einer Umgebung mit Sandpartikeln zu arbeiten.

Vortex-Geräte haben gute Druckeigenschaften (Flüssigkeitsförderhöhe erreicht 100 m) und durchschnittliches Pumpvolumen (etwa 5 Kubikmeter / Stunde).

Obwohl Vortex-Elektropumpen im Alltag selten verwendet werden, gibt es auf dem Markt Modelle von Belamos TM, Sprut, Whirlwind, NeoClima, Pedrollo Davis.

Reis. 7 Tauchpumpe Vortex - Design und Aussehen

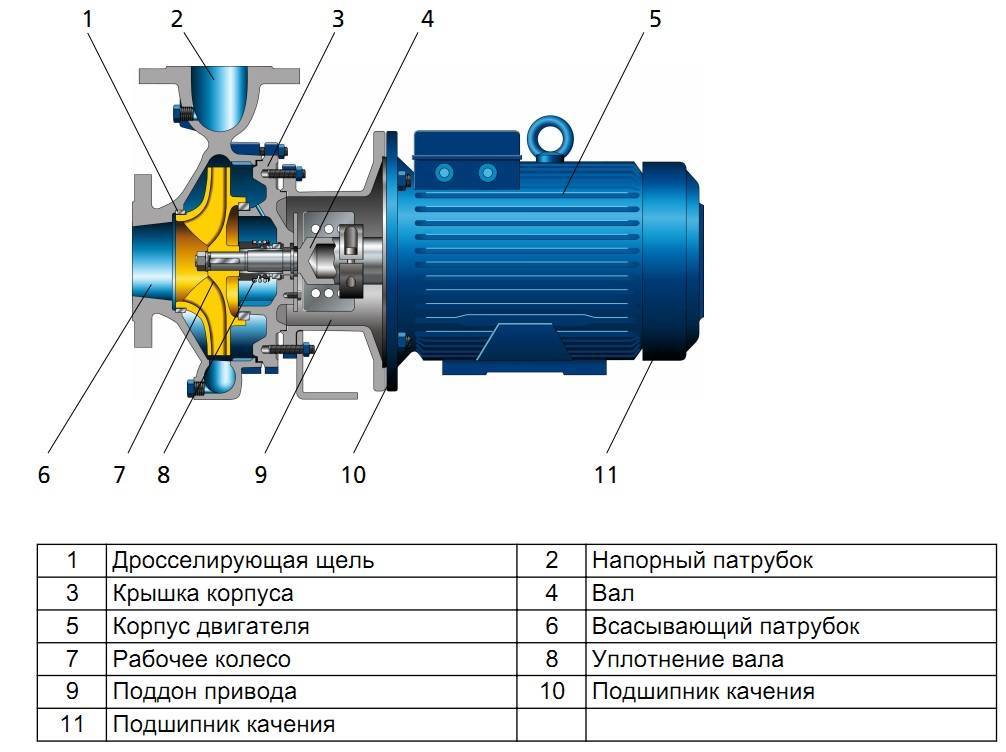

Zentrifugal

Zentrifugalgeräte haben eine solche Verteilung aufgrund der folgenden Eigenschaften erreicht:

• Ihr Leistungskoeffizient (COP) ist der höchste aller Analoga, in großen Industrieeinheiten erreicht er 92%, in Haushaltsmodellen 70%.
• Konstruktiv ist die Arbeitskammer so ausgelegt, dass die Flüssigkeit in den mittleren Teil des Schleuderrades eintritt und durch das Seitenrohr herausgedrückt wird. Auf diese Weise können Sie mehrstufige Zentrifugalvorrichtungen herstellen, bei denen die ausgestoßene Flüssigkeit der Achse des nächsten Rads zugeführt wird, wodurch der Druck weiter erhöht wird. Dank der Verwendung mehrerer Schleuderräder mit getrennten Arbeitskammern (Stufen) ist es möglich, im System Druckparameter zu erhalten, die um ein Vielfaches höher sind als bei anderen Pumpgeräten (bei Haushaltsmodellen überschreitet der Druck 300 m nicht). .
• Zentrifugaltypen können Flüssigkeiten in großen Mengen mit hohem Druck pumpen; für den Hausgebrauch überschreitet diese Zahl selten 20 Kubikmeter / h.
• Einheiten vom Zentrifugaltyp werden weniger von feinen Sandpartikeln auf dem Arbeitsmechanismus beeinträchtigt, sie werden häufig in Sandbrunnen verwendet, wobei ein Modell ausgewählt wird, um mit einer geeigneten Partikelgröße zu arbeiten, die im Pass angegeben ist.
• Ein wesentlicher Vorteil von Zentrifugaltypen ist der hohe Automatisierungsgrad. Die weltweit führenden Hersteller von Pumpausrüstung (Grundfos, Pedrollo, Speroni, Dab) liefern ihre Geräte mit Einheiten mit Frequenzregelung der Laufraddrehzahl. Diese Innovation ermöglicht es nicht nur, während des Betriebs der Elektropumpe erheblich Strom zu sparen (bis zu 50%), sondern auch ihre Lebensdauer erheblich zu verlängern.

Wenn wir alle Hersteller von Kreiselpumpen auflisten, die ihre Produkte auf dem heimischen Markt vertreten, wird die Liste ziemlich umfangreich, sodass wir uns auf die oben aufgeführten weltweit führenden Hersteller beschränken. Von den einheimischen Marken erlangten Aquarius, Dzhileks Vodomet, Whirlwind, Belamos, Calibre und Unipump den größten Ruhm.

Reis. acht Tauchkreiselpumpen - Design und Materialien der Fertigung am Beispiel von Grundfos SBA

DIY-Option

Sie können versuchen, ein hydraulisches Pumpsystem mit Ihren eigenen Händen herzustellen. Zuerst müssen Sie einen Metallrahmen schweißen. Seine Höhe entspricht der menschlichen Größe. Machen Sie an den Seiten Löcher im gleichen Abstand voneinander. Sie werden für Metallstangen verwendet, die eine hartnäckige Rolle spielen. Sie sind montierte Knoten, die große Kraft erfordern. Eine große Anzahl von Löchern hilft, die Höhe einzustellen.

Für eine vollwertige Presspumpe an der Spitze der Struktur müssen Sie einen Hochleistungs-Hydraulikzylinder montieren. Sie können Geräte von Lastwagen und anderen großen Kraftfahrzeugen mitnehmen. Verwenden Sie für kleine Anstrengungen einen Knoten von einem Wagenheber. Der obere Rahmen, der den Bezugspunkt des Hydraulikzylinders darstellt, ist an Stahlfedern aufgehängt.

Hochdruckpumpen sind im Sanitärsystem weit verbreitet. HPAs halten den gewünschten Druck im System aufrecht. Die Geräte sind kompakt und hocheffizient.

Technische Ausrüstung zur Erhöhung des Wasserdrucks in der Wohnung

Wenn die Ursache von Druckproblemen außerhalb der Wohnung verborgen ist und die Kontaktaufnahme mit der Verwaltungsgesellschaft nicht funktioniert, können Sie der Situation nur durch Anwendung mechanischer Methoden zur Druckerhöhung entkommen. Sie müssen eine Pumpe mit einem Hydrospeicher installieren.

Wenn das Rohrleitungssystem in der Wohnung keine Mängel aufweist und alles durch schwachen Druck verursacht wird, der dem Haus zugeführt wird, ist das Einbinden der Pumpe der einzige Ausweg aus der Situation. Ein weiteres Argument für diese Lösung ist der höhere Druck in den unteren Stockwerken.

Druckerhöhungspumpensystem

Bei fehlendem Wasserdruck in der Wohnung wird unmittelbar nach dem Zähler eine Pumpe oder Pumpstation in das System eingebaut. Sie ermöglichen es Ihnen, das Druckniveau des Wassers zu erhöhen, das direkt an wichtige Verbraucher wie Waschmaschine, Geschirrspüler, Badezimmer usw. geliefert wird.

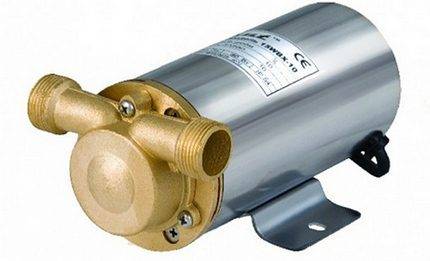

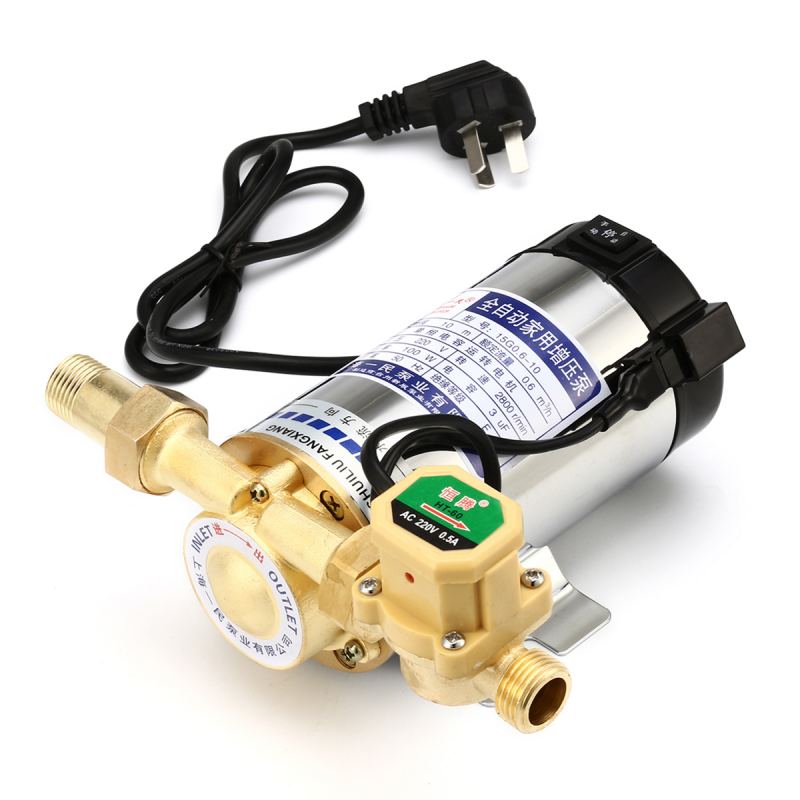

Die Pumpe zur Druckerhöhung direkt in der Wohnung ist klein. Seine Abmessungen können nicht mehr als eine Literdose betragen. Für den Fall, dass es ein großes Druckproblem gibt, wird eine massivere Pumpe installiert.

Leistungsstarke Boost-Pumpe

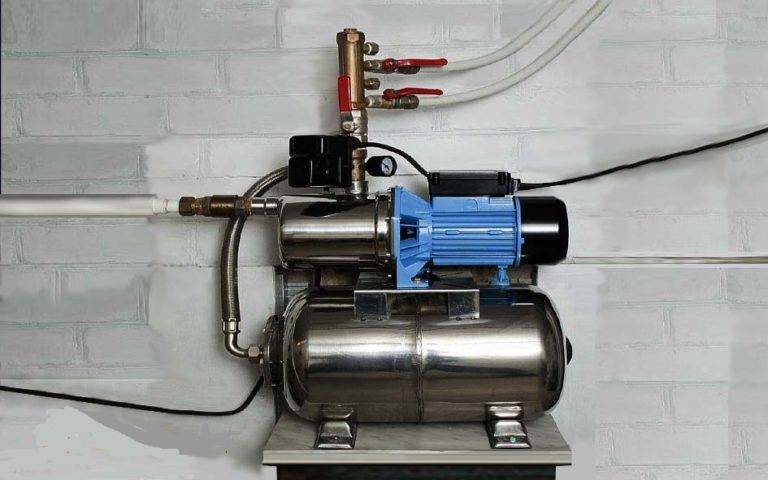

Die Pumpstation ist die gleiche Pumpe, jedoch zusätzlich mit einem Hydrospeicher ausgestattet. Dieser Tank sammelt Wasser in sich und gibt es anschließend ab. Dadurch entfällt das ständige Starten der Pumpe bei kurzzeitigem Öffnen des Wasserhahns, um beispielsweise den Wasserkocher zu füllen. Pumpe und Speicher können in einem Bündel wirken. In diesem Fall befindet sich oben auf dem Tank eine Plattform, auf die die Pumpe geschraubt wird. In den meisten Fällen werden alle Geräte separat gekauft und direkt in der Wohnung zusammengebaut.

Pumpstation zur Druckerhöhung

Schlüsselparameter für die Pumpenauswahl

Um einen ausreichenden Wasserdruck in der Wohnung zu erreichen, ohne Probleme für Haushaltsgeräte zu verursachen, müssen Sie die richtige Pumpe auswählen

Zuallererst müssen Sie auf die Indikatoren achten:

• Mindestwasserdurchfluss zum Einschalten;
• maximaler Vorschub;
• Betriebsdruck;
• Abschnitt der Verbindungselemente.

Der minimale Wasserdurchfluss zum Einschalten ist sehr wichtig. Tatsache ist, dass unempfindliche Pumpen nur arbeiten können, wenn der Mischer mit voller Kraft geöffnet wird. Anschließend stoppt die Pumpe beim Versuch, den Durchfluss zu reduzieren. Idealerweise würde die Pumpenautomatik es ermöglichen, bei einem Fluss von 0,12-0,3 l / min zu starten. Ein unempfindliches Gerät pumpt keinen Druck auf, wenn die Toilettenschüssel gefüllt ist, da es durch eine dünne Armatur verbunden und mit einem kleinen Wasserstrahl gefüllt ist.

Video - Optionen zur Lösung des Problems des niedrigen Drucks im Wasserhahn

Der maximale Durchfluss gibt an, wie viel Wasser die Pumpe in einem bestimmten Zeitraum fördern kann. Sie kann in Litern pro Sekunde oder Minute sowie in Kubikmetern pro Stunde ermittelt werden.Es ist durchaus möglich, eine schwache Pumpe zu kaufen, dann reicht die Menge des gepumpten Wassers nicht für den normalen Betrieb aller Geräte und anderer Verbrauchsstellen aus. Um die optimale Leistung der Pumpe zu berechnen, ist es erforderlich, das Verbrauchsvolumen aller Wasserentnahmestellen zu bestimmen. Dabei hilft die Verwendung tabellarischer Daten. Es ist notwendig, die Indikatoren aller Verbraucher zusammenzufassen und eine Gangreserve von 10-30% hinzuzufügen.

Tabelle 1. Wasserverbrauch an verschiedenen Wasserentnahmestellen.

Name der Wasserstelle	Durchschnittlicher Wasserverbrauch l/s
Badezimmerarmatur	0,1-0,2
Toilette	0,1
Küchenarmatur	0,1-0,15
Geschirrspülmaschine	0,2
Waschmaschine	0,3
Bidet	0,08

Der maximale Druckparameter wird individuell ausgewählt, basierend auf dem Manometer, das an die Rohrleitung in der Wohnung angeschlossen ist. Ein Indikator von 2-4 Atmosphären wird als optimal angesehen. Das heißt, Sie müssen eine Pumpe wählen, die ein Druckniveau erzeugt, das der Norm nicht entspricht.

Kompakte Pumpe zur Druckerhöhung in der Wohnung

Das letzte wichtige Auswahlkriterium ist der Querschnitt der Verbindungselemente. Da die Pumpe in die Rohrleitung einschneidet, ist es ideal, wenn alle Fittings den Dimensionen der vorhandenen Rohre entsprechen. Bei Inkompatibilität müssen zusätzliche Adapter gekauft werden, die mit unnötigen Kosten einhergehen.

Schlussfolgerungen und nützliches Video zum Thema

Der Betrieb einer Druckerhöhungspumpe in einer Wohnung eines mehrstöckigen Gebäudes wird im folgenden Video deutlich gezeigt:

Informatives Video zur Installation einer Druckerhöhungspumpe:

Viele Modelle von Druckerhöhungspumpen können problemlos unabhängig voneinander installiert werden. Auch ein unerfahrener Klempner wird diese Aufgabe problemlos bewältigen. Aber der Komfort bei normalem Wasserdruck im System wird sehr merklich steigen.
