So führen Sie ein Wasserversorgungssystem aus Polypropylen: Konstruktionsgrundlagen und Installationsregeln

Die wichtigsten Arten von Sommerwasserleitungen

Zuvor bestanden alle technischen Systeme im Land hauptsächlich aus Metallrohren. Solche Systeme waren recht teuer und konnten gleichzeitig durch die schnelle Rost- und Korrosionsbildung im Freien schnell unbrauchbar werden.

Moderne Materialien ermöglichen es, Vorortkanäle viel einfacher, schneller und viel billiger zu erstellen.

Das Hauptmerkmal der Sommerwasserversorgung gegenüber der üblichen ist, dass die Rohre flach oder gar nicht vergraben sind. Ein solches Abwassersystem bietet keinen Schutz vor winterlichem Einfrieren. Allein das Wort „Sommer“ impliziert nur, dass dieses System nur im Sommer verwendet wird.

Normalerweise werden beim Erstellen einer saisonalen Wasserversorgung zwei Optionen verwendet. Betrachten wir sie genauer.

offene Sanitär

Es ist der einfachste Weg, die Bewässerung eines Gartengrundstücks zu organisieren. Rohre beim Verlegen der Wasserversorgung werden auf dem Boden verlegt.

Dieses Installationsschema erfordert ein Minimum an Kosten und Aufwand, hat jedoch eine Reihe von Nachteilen:

• Rohre können den Eigentümer des Geländes daran hindern, sich frei in seiner Datscha zu bewegen.
• In Abwesenheit der Eigentümer können Pfeifen geschnitten und gestohlen werden;
• Für den Winter muss ein solcher Abfluss an einem abgelegenen Ort zerlegt, getrocknet und gereinigt werden. Andernfalls kann das beim Gefrieren verbleibende Wasser den Abwasserkanal beschädigen.

versteckte Möglichkeit

Ein dauerhafteres Abwassergerät. Rohre werden in flachen Gräben verlegt, nur an einigen Stellen werden Wasserentnahmestellen an die Oberfläche geführt.

Die versteckte Option eliminiert die Nachteile des offenen Typs:

• Stellt keine Hindernisse für die Bewegung auf dem Gelände dar;
• Erfordert keine jährliche Demontage und anschließende Installation;
• Solche Systeme werden weniger wahrscheinlich gestohlen, da sie zusätzliche Hindernisse für Eindringlinge schaffen, wenn sie versuchen zu stehlen.

Das einzige, worauf Sie bei der Verlegung einer solchen Wasserversorgung achten müssen, ist die Verlegung der Rohre in einem Gefälle, damit das Wasser vor dem Einsetzen der Kälte leicht abgelassen werden kann, damit es nicht einfriert und die Rohre beschädigt.

Sommer Sanitärinstallation

Also haben wir die Arten von Pipelines herausgefunden. Lassen Sie uns nun über die Montage des Sanitärsystems sprechen.

Die Hauptstufen der Sommerwasserversorgung des Geräts:

1. Erstellen einer Diagrammzeichnung eines Wasserversorgungssystems.
2. Einkauf von Materialien.
3. Kanalisation nach Schema verlegen.
4. Installation von Wasserhähnen, Sprinklern und anderen Geräten.
5. Anschluss an eine Wasserversorgungsquelle.
6. Testen.

Der Sommerwasserversorgungsplan besteht aus den folgenden Schritten:

1. Zuerst müssen Sie eine Skizze zeichnen. Achten Sie darauf, Wege, Gebäude, Beete und andere Pflanzungen zu markieren.
2. Auf dem Gelände markieren Pflöcke die Knoten und Orte der zukünftigen Wasserversorgung.
3. Dann werden die Anzahl der Abzweigungen, Biegungen, Abzweigungen und andere Nuancen in das Projekt eingegeben.
4. Die Entnahmestellen der Wasserversorgung an der Oberfläche sind gekennzeichnet.

Je nach Wasserquelle haben Rohrleitungen ihre eigenen Eigenschaften.

Sanitärgerät in Anwesenheit eines zentralisierten Netzwerks

Bei der Installation der saisonalen Wasserversorgung sollte der folgende Plan befolgt werden:

1. Ein detaillierter Lageplan wird erstellt. Die Stellen, an denen die Wasserversorgung verlaufen wird, wo sich die Wasserhähne und Sprinkler befinden werden, sind skizziert. Ecken, Stecker, Steckdosen und so weiter sind umrissen. Die Anzahl und Position der Wasserhähne ist so berechnet, dass alle Pflanzen im Garten mit einem Schlauch von kurzer Länge, etwa 3-5 Meter, bewässert werden. Die Tiefe der Gräben wird berechnet, in der Regel beträgt sie 30-40 cm. Wenn Sie technische Kommunikation unter den Beeten durchführen möchten, muss die Tiefe auf 50-70 cm erhöht werden (für sicheres Arbeiten mit einer Schaufel oder einem Grubber). ). Die Hauptleitung besteht aus Rohren mit einem Durchmesser von 40 mm und verzweigt sich zu den Wasserversorgungspunkten - mit einem Durchmesser von 25 oder 32 mm.Die Verlegung erfolgt am besten in einem leichten Gefälle von der Wasserversorgungsquelle, für eine bessere Zirkulation. Unten ist ein Ablassventil vorzusehen. Es ist zu überlegen, wie die Entwässerung organisiert wird.
2. Nach der Erstellung des Schemas wird die Menge aller erforderlichen Materialien und Werkzeuge berechnet. Danach können Sie in den Laden gehen.
3. Handelt es sich bei der Wasserquelle der Landeswasserversorgung um ein zentrales Netz, ist eine Anbindung erforderlich. Der einfachste Weg, ohne das Wasser abzustellen, ist die Verwendung eines speziellen „Sattels“ (Klemme mit Dichtung und Gewinderohr). Der Sattel wird auf dem Rohr installiert, ein Kugelhahn wird auf das Rohr geschraubt, durch das ein Loch auf der Oberfläche des Rohrs gemacht wird.
4. Der nächste Schritt ist die Grabenvorbereitung.
5. Dann wird die Rohrleitung montiert, Ventile und andere Elemente werden installiert.
6. Die fertige Wasserversorgung wird auf Dichtheit geprüft, bei der Wasserversorgung wird der Zustand der Fugen und Anschlüsse überprüft.
7. Sanitär kann begraben werden.

Sanitär von einem Brunnen oder Brunnen

Wenn sich in der Nähe des Standorts kein zentrales Netzwerk befindet, wird ein Brunnen oder Brunnen als Wasserquelle verwendet. In diesem Fall wird eine Pumpe benötigt.

Pumpeninstallationsmethoden:

• Die Tauchpumpe wird an einem speziellen Kabel oder einer Kette aufgehängt. Dieser Pumpentyp kann Wasser aus einer Tiefe von nicht mehr als 8 Metern pumpen. Zur Installation der Vibrationspumpe wird kein Metallkabel verwendet! Es wird ein Nylonkabel verwendet.
• Eine Oberflächen- oder selbstansaugende Pumpe muss auf einer ebenen Fläche installiert werden. Dazu wird ein flacher Betonständer vorbereitet und das Gerät vor Regen geschützt (mit einem Vordach oder einer Kabine).

Werkzeuge und Materialien für die Installation

Für die Einrichtung der saisonalen Wasserversorgung benötigen Sie:

1. Rohre.
2. Fittings und T-Stücke.
3. Kupplungen.
4. Schraubenschlüssel: verstellbar, Gas, Schraubenschlüssel Nr. 17-24.
5. Ein Spezialmesser zum Schneiden von Polymerrohren oder eine Metallsäge zum Schnitzen von Metall.
6. Schaufel.
7. Schrott.
8. Lötkolben. Durch einen Anschluss mit einem speziellen Gaslötkolben wird an einigen Stellen auf Armaturen und Gasschlüssel verzichtet werden können. Ein solches Werkzeug kann gekauft werden, es ist relativ preiswert. Einige Geschäfte verleihen Lötkolben.
9. Kugelhahn ½.
10. Eckenverdichtung 20 mm.
11. T-Kompression 20 mm.
12. Sattel 63 (1/2).
13. Fumlenta oder Rauchfaden.
14. Schleifpapier zum Reinigen von Rohrverbindungen.
15. Roulette.
16. Marker oder Bleistift.

Zusätzliche Produkte, die bei der Anordnung der Sommerwasserversorgung verwendet werden

Die wichtigsten Geräte, die bei der Installation der Pipeline benötigt werden:

• Union. Es hilft, den Schlauch schnell an den Wasserhahn anzuschließen. Auf der einen Seite wird es an den Wasserhahn geschraubt, auf der anderen Seite wird der Schlauch befestigt.
• Wellschläuche. Sie sind kostengünstig und nehmen zusammengeklappt wenig Platz ein.
• Spezialschläuche für Tröpfchenbewässerung, falls bauseits vorhanden.
• Sprühgeräte oder Gießpistolen.
• Sprinkler oder Bewässerungsköpfe.
• Für die automatische Bewässerung können Sie einen speziellen Timer oder Bodenfeuchtesensor erwerben.

Arten von Gartenaquädukten

Es gibt zwei Möglichkeiten, eine Pipeline in einem Landhaus zu verlegen - Sommer und Saison (Hauptstadt). Jeder von ihnen hat seine eigenen Vor- und Nachteile.

Sommeroption

Die Methode der Bodeninstallation eines Wasserversorgungssystems in Sommerhäusern wird verwendet, um die Bewässerung von Gemüsebeeten, Beerensträuchern und Obstbäumen zu organisieren. Die Grundwasserversorgung dient zur Versorgung eines Badehauses, einer Sommerküche und eines Gartenhauses.

Das saisonale Sanitärsystem ist ein oberirdischer Kreislauf mit Spannarmaturen am Verzweigungspunkt. Wird der Standort ausschließlich in der Warmzeit genutzt, ist es sinnvoll, Rohre an der Oberfläche zu verlegen. Ein solches System lässt sich für den Winter leicht abbauen, um Materialdiebstahl in der Nebensaison zu verhindern.

Auf eine Notiz! Um Schäden an der Kommunikation durch landwirtschaftliche Geräte zu vermeiden, wird die Sommerwasserversorgung auf spezielle Stützen gelegt.

Der Hauptvorteil der saisonalen Polyethyleninstallation ist ihre Mobilität. Bei Bedarf kann die Konfiguration in 10-15 Minuten geändert werden. Es reicht aus, ein paar Meter Rohr hinzuzufügen oder zu entfernen oder es in eine andere Richtung zu verlegen.

Bewässerungssystem

Planen

Temporäre Sommerwasserversorgung im Land aus HDPE-Rohren sie montieren und demontieren mit ihren eigenen Händen nach dem Prinzip eines Kinderdesigners.

Typisches Schema der Landwasserversorgung

Der Netzplan wird anhand eines detaillierten Lageplans erstellt. Die Zeichnung markiert die Lage von Grünflächen, Wasserentnahmestellen, einem Haus, einer Dusche, einem Waschbecken.

Wichtig! Rohre werden mit Gefälle zur Wasserentnahmestelle verlegt. Sehen Sie am tiefsten Punkt der Anlage den Einbau eines Ablassventils vor

Kapitalsystem

Wenn der Standort gut ausgestattet ist und das ganze Jahr über genutzt wird, ist es ratsam, Zeit und Geld für die Installation eines Kapitalinstallationssystems aufzuwenden. Das Prinzip der Verbindungselemente ändert sich dabei nicht. Der Unterschied liegt in der zusätzlichen Installation von Kompressoranlagen und dem geschlossenen Standort. Um eine dauerhafte Wasserversorgung auszustatten, werden die Verbindungen in Gräben unterhalb der Gefriertiefe des Bodens verlegt.

Einführen von HDPE-Rohren in das Haus

Erwärmen

Die Gefriertiefe des Bodens in verschiedenen Regionen der Russischen Föderation unterscheidet sich erheblich. Um eine Unterbrechung der Kommunikation bei plötzlichen Temperaturschwankungen zu vermeiden, wird empfohlen, sie zu isolieren.

Für die Isolierung eines Hauptwasserversorgungssystems aus HDPE in einem Sommerhaus werden folgende Materialien verwendet:

1. Basaltdämmung in Form von fertigen zylindrischen Modulen.
2. Glasfasergewebe in Rollen. Sie müssen Dachpappe kaufen, um die warme Schicht vor Nässe zu schützen.
3. Styropor. Wiederverwendbare Faltmodule aus zwei Hälften, die immer wieder verwendet werden, sind einfach und schnell montiert.

Isolierung für Rohre aus geschäumtem Polyethylen Laut Statistik übersteigt die Gefriertiefe des Bodens im Winter in Russland 1 Meter. Für Ton und Lehm aus Moskau und der Region ist dies ...

Auf eine Notiz! Wasser unter hohem Druck gefriert nicht. Wenn ein Empfänger im System installiert ist, ist keine zusätzliche Wärmedämmung der Wasserversorgung erforderlich.

Beim Bau von Großanlagen wird beim Verlegen einer Rohrleitung in geringer Tiefe ein Heizkabel parallel zum System verlegt und an eine geerdete Stromquelle angeschlossen.

Auftauen von Wasser- und Abwasserrohren Russland liegt in einer rauen Klimaregion, daher besteht im Winter und frühen Frühling die Gefahr ...

Wie man wählt?

Die Hersteller bieten verschiedene Arten von Polyethylenrohren zur Auswahl an. Produkte werden zunächst nach der Art des transportierten Mediums unterschieden.

Für die Herstellung von Gasleitungen werden spezielle Zusätze verwendet, die die Zusammensetzung von Wasser verändern. Es ist strengstens verboten, Gasleitungen mit gelben Markierungen für das Sanitärsystem zu verwenden!

Für die unterirdische Montage der Rohrleitung werden zwei Arten von Polyethylen verwendet:

1. HDPE PE 100, hergestellt nach GOST 18599-2001.Produktdurchmesser — 20 bis 1200 mm. Solche Rohre sind schwarz mit einem blauen Längsstreifen über die gesamte Länge.
2. HDPE PE PROSAFE, hergestellt gemäß GOST 18599-2001, TU 2248-012-54432486-2013, PAS 1075. Solche Rohre haben eine zusätzliche mineralische Schutzhülle mit einer Dicke von 2 mm.

Für die Hauptlinie werden Rohlinge mit einem Durchmesser von 40 mm ausgewählt. Für Sekundär - 20 mm oder 25 mm.

Das ist interessant: Randlose Toiletten - Vor- und Nachteile, Besitzerbewertungen

Innen- oder Außenverlegung

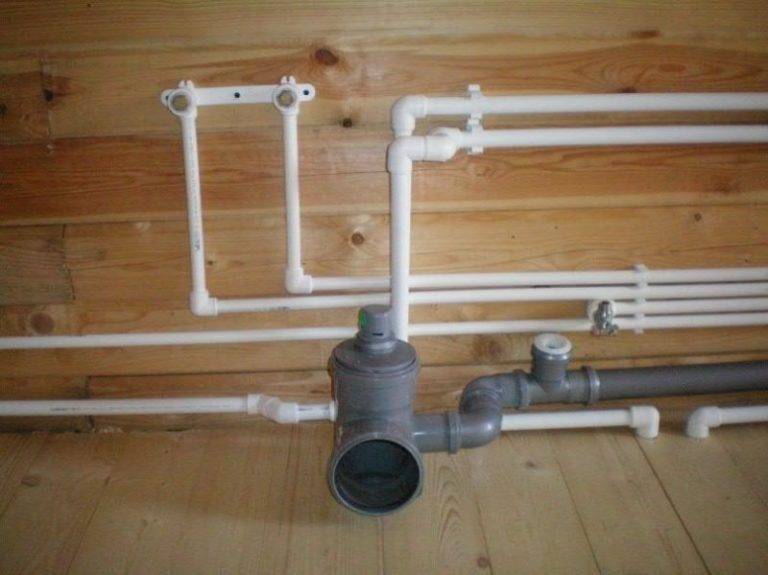

Einer der Vorteile von Rohrleitungen aus Polypropylen besteht darin, dass sie sich leicht in Wände und Böden einbetten lassen. Dieses Material korrodiert nicht, reagiert nicht mit Materialien und leitet keine Streuströme. Im Allgemeinen können Rohre bei korrekter Verbindung problemlos in der Wand oder im Boden versteckt werden. Der ganze Haken besteht darin, eine qualitativ hochwertige Verbindung herzustellen.

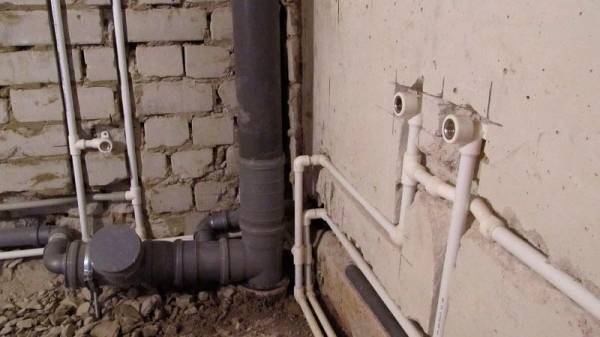

Polypropylen-Rohrleitungen können in Wänden oder im Boden versteckt werden

Um sicherzustellen, dass das montierte System nicht undicht ist, wird es überprüft - es wird eine Druckprüfung durchgeführt. Dafür gibt es spezielle Geräte. Sie verbinden, pumpen Wasser, erhöhen den Druck. Unter diesem Druck steht die Wasserversorgung für mehrere Tage. Wenn keine Undichtigkeiten gefunden wurden, funktioniert bei Betriebsdruck alles lange und problemlos.

Schweißen von Polypropylenrohren des Heizsystems

Kunststoffrohre (Polypropylen) werden in letzter Zeit am häufigsten für die Erstellung von Warmwasserbereitungssystemen in Häusern verwendet.

Sie können die Installation von Heizungen mit Kunststoffrohren Spezialisten anvertrauen, die über alle zum Schweißen erforderlichen Geräte verfügen.Das Schweißen von Polypropylenrohren ist jedoch nicht sehr kompliziert und für jedermann leicht zugänglich, um es selbst zu tun. Die Hauptsache ist, den schrittweisen Empfehlungen zu folgen.

Der gesamte Schweißprozess besteht darin, das Rohr und die Kupplung zu erhitzen, gefolgt von einer sauberen Verbindung der Teile. In diesem Fall tritt eine starke Haftung aufgrund des Mischens des erhitzten Polypropylens der beiden verbundenen Elemente und der Bildung einer monolithischen Struktur an der Verbindungsstelle auf. Die Eigenschaften der Naht unterscheiden sich in diesem Fall praktisch nicht von den Eigenschaften der Originalteile.

Sie können sich ein Bild davon machen, wie man Kunststoffrohre schweißt, indem Sie sich das folgende Video ansehen:

Erste Stufe

In der Anfangsphase werden die zu verbindenden Teile zum Löten vorbereitet. In diesem Fall ist es notwendig:

1. Schneiden Sie die Rohre in Stücke der erforderlichen Länge.
2. Entfernen Sie die Fase von der Außenseite des Rohres.
3. Fügeteile von Schmutz befreien, entfetten.

Die Fasenparameter werden sowohl durch russische als auch durch ausländische Normen geregelt:

• nach deutscher Norm: Fasenneigung - 15 Grad, Tiefe - 2-3 mm;
• nach russischem Standard: Fasenneigung - 45 Grad, Tiefe - 1/3 der Rohrdicke.

Um eine Fase herzustellen, können Sie alle Werkzeuge verwenden, mit denen Sie die erforderliche Materialschicht ziemlich gleichmäßig entfernen können.

Außerdem müssen Sie eine Vorrichtung zum Löten von Kunststoffrohren finden (kaufen) und vorbereiten:

1. Installieren Sie das Gerät auf einem stabilen Spezialständer.
2. Stellen Sie den Temperaturregler auf 260 °C ein. Diese Temperatur gewährleistet ein gleichmäßiges und sicheres Schmelzen von Polypropylen und beschädigt die Teflondüsen des Geräts nicht.

Fase an einem Polypropylenrohr zum Schweißen

Löttechnik für Heizrohre aus Polypropylen

Anweisungen zum Schweißen von Polypropylenrohren umfassen die folgende Abfolge von Aktionen:

1. Warten Sie, bis sich der Lötkolben auf eine bestimmte Temperatur erwärmt hat (normalerweise 260 Grad).
2. Setzen Sie gleichzeitig die Armatur auf den Dorn (Spezialdüse am Lötkolben) und stecken Sie das Rohr in die Hülse.
3. Halten Sie die in der Anleitung des Gerätes angegebene Aufheizzeit ein. Sie hängt von der Wandstärke des Rohres und seinem Durchmesser ab.
4. Nehmen Sie gleichzeitig die Teile von den Düsen ab und verbinden Sie sie.
5. Warten Sie auf die spontane Abkühlung der zusammengebauten Struktur.

Damit ist der Vorgang tatsächlich beendet. Das System ist nun bereit für Leistungstests.

Merkmale des Schweißens von Polypropylenrohren

Es gibt jedoch einige Besonderheiten, die bei der Herstellung von Schweißarbeiten beachtet werden sollten:

Die Düsen der Schweißmaschine sind so konstruiert, dass sie einen Kegel mit einer leichten Neigung (bis zu 5 Grad) bilden und nur in der Mitte einen Durchmesser haben, der dem Nenndurchmesser des Rohres entspricht. Daher passt das Rohr mit einigem Kraftaufwand in die Muffe. Gleiches gilt für die Montage des Fittings auf dem Dorn. Führen Sie das Rohr bis zum Anschlag in die Muffe ein. Du kannst nicht weiter pushen!

Löttechnik für Polypropylenrohre

• Um eine „Grenze“ festzulegen, die nicht überschritten werden sollte, und um die Korrektheit des Vorgangs zu kontrollieren, können Sie auf der Außenseite des Teils einen Abstand markieren, der der Tiefe der Hülse entspricht.
• Es ist notwendig, erhitzte Teile so schnell wie möglich zu verbinden, um ein Abkühlen des geschmolzenen Materials zu vermeiden.
• Es ist unmöglich, die heiß verbundenen Teile des Systems relativ zueinander zu verschieben (verschieben, drehen). Andernfalls können Sie eine Verbindung von schlechter Qualität erhalten, die bald fehlschlagen wird.

Wie man Sanitär zusammenbaut

Wenn Sie die Wasserversorgung im Land mit Ihren eigenen Händen sammeln, müssen Sie entscheiden, in welchen Teilen des Standorts Sie eine Verkabelung benötigen. Dass das Haus mit Wasser versorgt werden sollte, versteht sich von selbst. Aber zusätzlich zur Verteilung der Wasserversorgung im Haus müssen an wichtigen Stellen des Geländes Bewässerungsrohre verlegt und Wasserhähne angebracht werden. Schließen Sie bei Bedarf einen Schlauch an und bewässern Sie die nahe gelegenen Beete, indem Sie ihn von Ort zu Ort verschieben oder einen Sprinkler installieren.

Wie man Wasser ins Haus bringt, lesen Sie hier, und wie die Klempnerarbeiten im Sommerhaus mit eigenen Händen durchgeführt werden sollen, werden wir weiter besprechen. Am besten zeichnet man den Plan maßstabsgetreu. Wenn Sie bereits Betten haben, können Sie leicht feststellen, wo Sie Wasser abgeben müssen. Es ist besser, mehrere Abzugspunkte zu machen: Lange Schläuche sind unpraktisch und schwer zu tragen, und wenn Sie mehrere gleichzeitig anschließen können, können Sie die Bewässerung schneller bewältigen.

Der Wasserhahn im System muss sich am Hausausgang und vor der ersten Abzweigung befinden

Vergessen Sie beim Erstellen eines Diagramms nicht, dass an der Hauptleitung Wasserhähne installiert werden müssen: Am Schnitt nach der Steckdose befindet sich noch im Haus und dann auf der Baustelle vor der ersten Abzweigung. Es ist wünschenswert, Kräne weiter auf der Autobahn zu installieren: Auf diese Weise kann der Notabschnitt bei Problemen abgeschaltet werden.

Selbst wenn eine Sommerwasserversorgung vorhanden ist, müssen Sie das Wasser aus den Rohren ablassen, damit es beim Einfrieren nicht beschädigt wird. Dazu benötigen Sie am tiefsten Punkt ein Ablassventil. Dann ist es möglich, den Wasserhahn im Haus zu schließen und das gesamte Wasser abzulassen, um die Wasserversorgung im Winter vor Schäden zu schützen. Dies ist nicht erforderlich, wenn die Landwasserversorgungsleitungen aus Polyethylenrohren (HDPE) bestehen.

Zählen Sie nach dem Zeichnen des Diagramms das Rohrmaterial, zeichnen Sie und überlegen Sie, welche Fittings benötigt werden - T-Stücke, Winkel, Hähne, Kupplungen, Adapter usw.

Um das Material richtig zu berechnen und die Wasserversorgung im Land mit eigenen Händen richtig zu gestalten, zeichnen Sie zunächst einen Plan, in dem Sie das Filmmaterial und die Anzahl der Armaturen berechnen können

Dann müssen Sie sich für die Art der Verwendung entscheiden. Es gibt zwei Möglichkeiten: Sommer- und Winterinstallation. Sie unterscheiden sich in der Tiefe, in der die Rohre vergraben sind. Wenn Sie eine Allwetter-Datscha haben, müssen Sie eine isolierte Wasserversorgung in der Datscha selbst verlegen oder sie unterhalb der Gefriertiefe vergraben. Für die Verkabelung von Bewässerungsrohren auf dem Land ist die Verwendung rationeller Sommer Sanitär. Sie brauchen nur einen Winter, wenn Sie ein Gewächshaus haben. Dann muss der Abschnitt der Wasserversorgung des Gewächshauses ernsthaft ausgestattet werden: Graben Sie einen guten Graben und verlegen Sie isolierte Rohre.

Sommer Sanitär auf dem Land

Je nachdem, welche Rohre Sie verwenden, können sie oben belassen oder in flachen Gräben verlegt werden. Die unterirdische Installation einer Landwasserversorgung dauert länger, ist aber zuverlässiger.

Oberflächenverkabelung Wasserleitungen für die Bewässerung auf dem land mit eigenen händen ist schnell erledigt, aber die an der oberfläche liegenden rohre können beschädigt werden

Nachdem Sie entschieden haben, ob Sie Gräben benötigen oder nicht, und diese ausgehoben haben, werden die Rohre gespannt und über dem Gelände verlegt, wenn Sie sich für eine unterirdische Option entschieden haben. So wird noch einmal die Richtigkeit der Berechnungen überprüft. Dann bauen Sie das System zusammen. Die letzte Phase - Testen - Schalten Sie die Pumpe ein und überprüfen Sie die Qualität der Verbindungen.

Bevor mit der Installation der Wasserversorgung im Ferienhaus begonnen wird, werden die Rohre an den richtigen Stellen verlegt

Die Winterwasserversorgung unterscheidet sich von der Flugwasserversorgung dadurch, dass die Bereiche, die in der kalten Jahreszeit betrieben werden, garantiert vor Frost geschützt sein müssen. Sie können unterhalb des Gefrierpunkts in Gräben verlegt und/oder mit Heizkabeln isoliert und/oder beheizt werden.

Über die Organisation der automatischen Bewässerung können Sie hier nachlesen.

Stufe 4. Einbau einer neuen Sanitäranlage

Ein Beispiel für das Schweißen eines Rohrs mit einem Fitting auf der Bank

Also fahren wir mit dem interessantesten Teil dieser ganzen "Epopee" fort. Bereiten Sie alle notwendigen Werkzeuge im Voraus vor, decken Sie sich mit einem Verlängerungskabel ein (falls es nützlich sein kann) und natürlich Geduld. Am bequemsten ist es, die Installation eines Wasserversorgungssystems gemeinsam mit dem Partner durchzuführen. Aber wenn niemand im Haus arbeitet, ist es durchaus möglich, alleine zurechtzukommen.

Im zweiten Schritt dieses Artikels haben wir das festgestellt beste Option für Sanitär - Kunststoffrohre, die mit einem speziellen Gerät zum Schweißen von Kunststoffrohren (Eisen) verbunden werden müssen.

1. Schneiden Sie zuerst PVC-Rohre für die Anfangsphase der Sanitärmontage und bereiten Sie die erforderlichen Armaturen und Hähne vor. Die Sanitärinstallation sollte "vom Steigrohr" aus beginnen.

Es ist sehr wichtig, beim Schneiden von Rohren zu berücksichtigen, dass ein Teil des Rohrs in das Formstück eingeführt wird (Verlängerung oder Winkel). Messen Sie daher im Voraus mit einem Lineal, wie weit das Rohr in die Armatur eintritt, und schneiden Sie das Rohr unter Berücksichtigung dessen ab (normalerweise 4-5 mm).

Hier gilt die Grundregel der Heimmeister – „Siebenmal messen, einmal schneiden“. Eile kann zu Größenabweichungen vom Plan führen.

Schweißen von Kunststoffrohren "Bügeln"

Lesen Sie die Anleitung für Ihr Schweißgerät (Bügeln) sorgfältig durch, denn. Einige Funktionen können sich voneinander unterscheiden.Montieren Sie das Gerät gemäß den Anweisungen, installieren Sie die Düse in der erforderlichen Größe (abhängig vom Durchmesser der verwendeten Rohre).

Für diejenigen, die keine Anleitung lesen möchten, haben wir ein Video vorbereitet:

2. Reinigen Sie die Enden der zu schweißenden Rohre von Schmutz und Spänen (wenn Sie das Rohr mit einer Metallsäge schneiden). Der Schnitt muss gleichmäßig und sauber sein.

4. Achten Sie darauf, hitzebeständige Handschuhe zu tragen (normalerweise sind sie im Lieferumfang des Schweißgeräts enthalten), weil. Die geringste Berührung mit bloßen Händen beim "Bügeln" führt zu schweren Verbrennungen.

5. Wenn das "Eisen" auf die gewünschte Temperatur erhitzt ist (normalerweise zeigt dies die Anzeige an), nehmen Sie das Rohr in eine Hand und die Armatur in die andere. Führen Sie gleichzeitig von beiden Seiten das Rohr und die Armatur fast bis zum Anschlag in die beheizte Düse ein (lassen Sie einige Millimeter frei) und halten Sie sie für die erforderliche Zeit. Die Zeit kann je nach Stärke des "Bügelns" oder dem Durchmesser des Polyethylenrohrs variieren. Normalerweise müssen Sie 5 bis 25 Sekunden halten.

6

Wenn die angegebene Zeit abgelaufen ist und die Kunststoffteile warm genug sind, entfernen Sie vorsichtig das Rohr und den Fitting von der Düse und führen Sie das Rohr sofort vorsichtig in das erhitzte Fittingloch ein. Versuchen Sie, es so glatt wie möglich zu machen

Halten Sie Rohr und Fitting 5-10 Sekunden in dieser Position, damit der Kunststoff Zeit zum „Greifen“ hat

Hier ist wichtig zu beachten, dass wenn die Armatur mit einem „Winkel“ hergestellt wird, beim Schweißen berücksichtigen, in welche Richtung der Winkel schauen wird

Das Schweißen von Kunststoffrohren war erfolgreich. Eine solche Verbindung leckt nicht, einfach weil sie verschweißt ist und zu einer wird.

Stellen Sie also vom Anfang des Steigrohrs bis zu den letzten Sanitärarmaturen oder Wasserhähnen Rohrverbindungen mit Fittings her

Nehmen Sie sich Zeit, es ist wichtig, dass die Verbindung gut und gleichmäßig verschweißt ist.Die Installation eines solchen Wasserversorgungssystems mit eigenen Händen ist recht einfach und gleichzeitig zuverlässig.

Wenn Sie sich vorab mit einem Foto und einem detaillierten Kostenvoranschlag Gedanken über die Gestaltung des Badezimmers gemacht haben, sollten Sie im Vorfeld darauf achten, die Wasserleitungen hinter Gipskartonwänden oder in speziellen Kästen zu verstecken. So wird das Designprojekt nicht durch weiße Rohre gestört, die für das menschliche Auge durchaus wahrnehmbar sind.

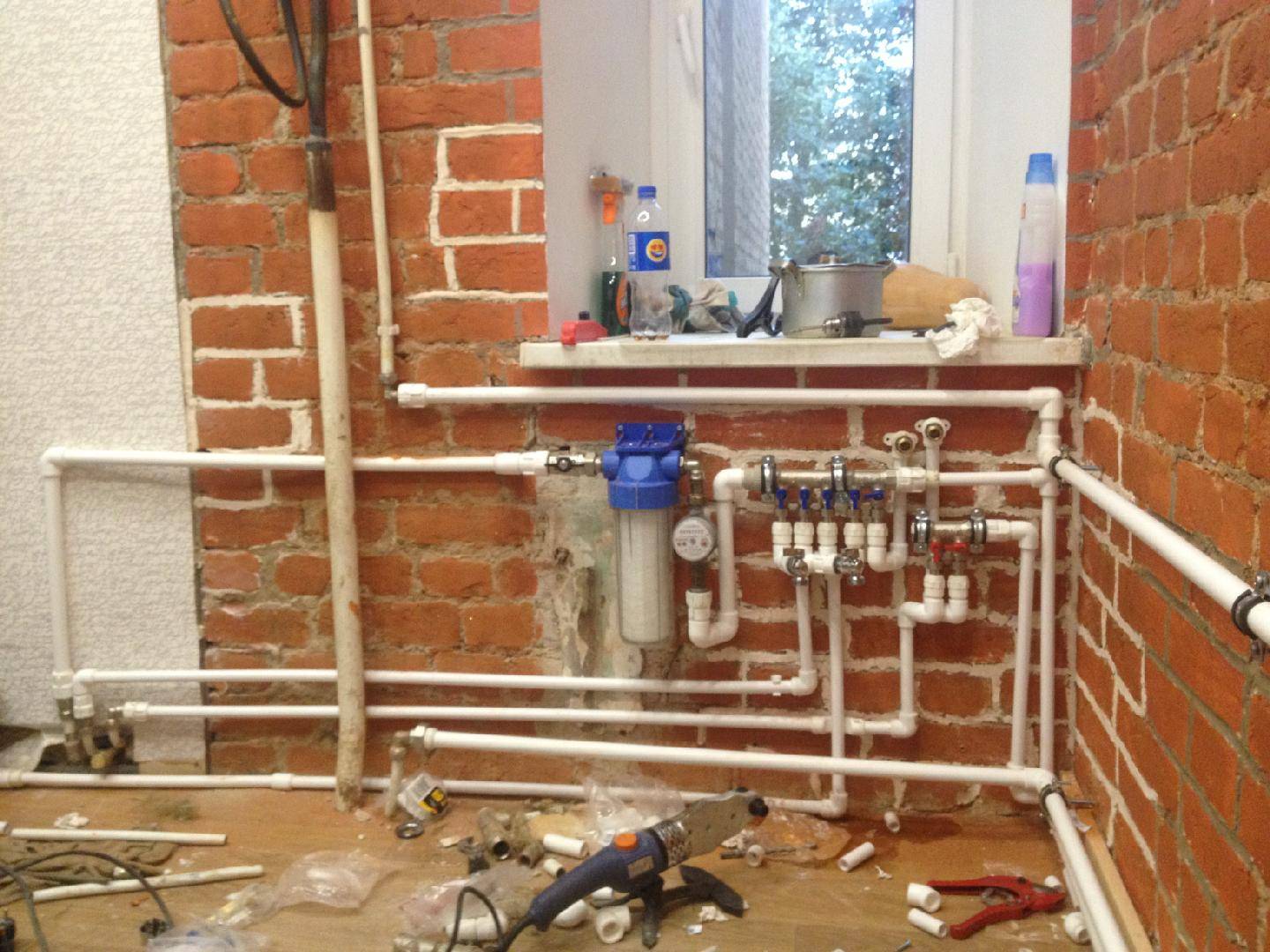

So funktioniert die Installation Sanitärrohre im Badezimmer. Obwohl diese Anleitung für jeden anderen Zweck verwendet werden kann, z. B. für die Installation einer Heizungsanlage.

Merkmale und Nuancen der praktischen Verwendung von Propylenrohren

Die Installation der Heizung aus Propylenrohren ist kein komplizierter Prozess, enthält jedoch bestimmte Feinheiten, Merkmale und Nuancen. Jede Kleinigkeit muss berücksichtigt werden, sonst arbeitet Ihre Heizung mit Unterbrechungen und die Warmwasserleitung sorgt für zusätzliche Probleme.

Alle Arbeiten beginnen erst nach sorgfältiger Vorbereitung des Heizplans. Basierend auf dem Arbeitsschema werden Art und Menge der Verbrauchsmaterialien, das Vorhandensein von Armaturen, Rohrdurchmesser und Installationsmethoden bestimmt.

Ein weiterer ebenso wichtiger Punkt, der die Funktionalität der Heizungsleitung bestimmt, ist die Auswahl der Produkte. Für Heizgeräte können nur verstärkte Polypropylenrohre verwendet werden, die einen niedrigen Wärmeausdehnungskoeffizienten haben. Für mehrschichtige Verbrauchsmaterialien betragen diese Werte 0,03 mm/m0C, während für herkömmliche, nicht verstärkte, einschichtige Produkte der Koeffizient 0,15 mm/m0C beträgt.

Mit anderen Worten passiert Folgendes. Herkömmliches Propylen beginnt unter dem Einfluss hoher Temperaturen mit der Zeit seine Form zu verändern.Ein einschichtiges Rohr wird plastisch und verliert seine Linearität. Es wird eine thermische Längendehnung ausgelöst, wodurch die Rohrleitung über weite Strecken durchzuhängen beginnt und ein unansehnliches Aussehen annimmt. Bei mit Aluminium oder Glasfaser verstärkten Heizungsrohren werden solche Mängel nicht beobachtet.

Die praktischen Feinheiten, die bei der Installation beachtet werden sollten, sind folgende:

• Es wird nicht empfohlen, Polypropylenrohre direkt an Heizgeräte anzuschließen.
• Überwachen Sie den Betrieb eines autonomen Kessels und verhindern Sie, dass das Kühlmittel aufkocht.

Um solche Situationen zu vermeiden, verwenden Sie beim Anschließen der Polypropylenleitung an den Kessel Metalladapter oder andere Geräte und Ausrüstungen. Statten Sie die Heizungsanlage mit automatisierten Heizungstemperaturreglern aus.

Verdrahtungsmöglichkeiten

Es gibt zwei Möglichkeiten: serielle und parallele (Kollektor-) Verkabelungssysteme. Jedes hat seine Vor- und Nachteile.

serielle Verkabelung

Es wird auch als Tee-System bezeichnet. In diesem Fall wird die Do-it-yourself-Installation von Polypropylenrohren von der zentralen Autobahn bis zu den Wasserverbrauchsstellen durchgeführt. Von einem Hauptsteigrohr, an dem sich eine Einlassverriegelung befindet, gehen zwei Rohrleitungen ab: für heißes und kaltes Wasser. Abzweigungen zu allen Wasserverbrauchsstellen von ihnen werden mit T-Stücken organisiert.

T-Verteilung der Wasserversorgung

• Systemvorteile. Einfache Installation, Materialeinsparung.
• Mängel. Abhängigkeit der Wasserentnahmestellen voneinander.Zur Reparatur oder Inspektion eines Gerätes oder Verbrauchers wird die gesamte Anlage abgeschaltet. Wasserdruckabfälle treten auf, wenn alle Punkte gleichzeitig geöffnet werden.

Parallelverdrahtung

Dieses System erfordert einen Kollektor. mit einem Eingang und einer bestimmten Anzahl von Ausgängen, die der Anzahl der Wasserverbrauchsstellen entspricht. Jede Pipeline wird einzeln angezeigt.

Ein Beispiel für eine Kollektorverkabelung einer Wasserversorgung

• Vorteile. es muss nicht das gesamte System heruntergefahren werden, wenn ein Bereich repariert oder gewartet wird. Bei einem Druckabfall erhalten alle verfügbaren Geräte und Verbrauchsstellen exakt die gleiche Wassermenge.
• Mängel. arbeitsintensiver Prozess, hohe Kosten, ziemlich große Anzahl von Layouts.

In unserem anderen Artikel erfahren Sie, wie Sie den Durchmesser von Kunststoffrohren für die Installation auswählen und berechnen.

Weitere Informationen zur Verkabelung Abschlags- und Sammelsysteme Wasserversorgung ist in diesem Artikel.

Installation mit Klemmverschraubungen

Diese Art der Verschraubung gehört zu einer wartungsfreien Verbindung und ist wesentlich kostengünstiger.

Die Klemmverschraubung besteht aus einer Klemmhülse und einem Körper. Um ein Kunststoffrohrsystem mit solchen Fittings mit eigenen Händen zu montieren, benötigen Sie eine spezielle Presse, die Sie für relativ wenig Geld kaufen oder mieten können.

Es ist unmöglich, eine solche Armatur zu zerlegen, obwohl es Fälle gibt, in denen sie eine Hülse ausschneiden und eine neue kaufen. Dies ist jedoch ziemlich schwierig und kostspielig. Wenn der Pressfitting von hoher Qualität war, wird es während des gesamten Vorgangs zu keiner Leckage an der Einbaustelle kommen.

Lesen Sie auch:

Do-it-yourself-Polypropylen-Rohrleitungen

Polypropylenrohre ersetzen nach und nach Metall B. in der Heizungs- und Wasserversorgung, und das liegt vor allem an der einfachen Installation. Polypropylen (PP) ist ein Material mit hervorragenden Leistungen und Eigenschaften, das sowohl für Kalt- als auch für Warmwasser verwendet wird.

Zu den Vorteilen von Polypropylen gehören:

• lange Lebensdauer;
• eine große Auswahl an Beschlägen und anderem Zubehör;
• Leicht;
• keine Kondensat- und Mineralablagerungen während des Betriebs;
• Korrosionsbeständigkeit;
• Stärke;
• erleichterte Installation;
• Beständigkeit gegen aggressive Medien und hohen Druck.

Do-it-yourself-Polypropylen-Rohrleitungen

Zu den Nachteilen gehört nur die Unfähigkeit der meisten Polypropylenrohre, Temperaturen über 50-60 ᵒ standzuhalten. Es gibt mehrere Marken, die kochendem Wasser standhalten können (nicht lange, da der Kunststoff bereits bei 90ᵒС weich wird und seine Eigenschaften verliert).

Wichtig! Für heißes Wasser (weniger als 90ᵒС) werden Rohre mit der Kennzeichnung PN25 und PN20 verwendet, und für kaltes Wasser (weniger als 20ᵒС) - PN10 und PN16. Inhalt der Schritt-für-Schritt-Anleitung:

Inhalt der Schritt-für-Schritt-Anleitung:

Installation von Wasserleitungen - grundlegende Empfehlungen

Beachten Sie beim Verlegen einer Wasserleitung aus Polypropylen mit Ihren eigenen Händen die Empfehlungen in dieser Liste.

1. Wenn Sie mit Gewinden an Steigleitungen arbeiten, verwenden Sie unbedingt FUM-Klebeband, Sanitärfaden oder Leinen, um die Verbindung abzudichten.
2. Installieren Sie die Rohrleitungen erst nach dem Verlegen der Abwasserrohre.
3. Verlegen Sie Kaltwasserleitungen über der Warmwasserleitung, nicht umgekehrt - dies verhindert Kondensation.
4. Machen Sie vorab Markierungen auf den Rohren für die Verbindung mit Fittings – dafür bleibt keine Zeit und für das Einhalten der genauen Maße „mit dem Auge“ direkt während des Lötvorgangs.
5. Leitungen sowohl für die Warm- als auch für die Kaltwasserversorgung sollten nach Möglichkeit streng senkrecht und waagerecht verlegt werden. Überprüfen Sie es mit einer Wasserwaage.
6. Verbindungen von Polypropylenrohren mit T-Stücken, Bögen und anderen Formstücken sollten rechtwinklig erfolgen - eine spätere Schrägstellung hat möglicherweise nicht die beste Auswirkung auf die Dichtheit und Haltbarkeit dieses Abschnitts der Wasserversorgung.
7. Für das Löten von Wasserleitungen aus Polypropylen an schwer zugänglichen Stellen ist es sinnvoll, die Leitungen in kleine Abschnitte aufzuteilen, die durch Kupplungen miteinander verbunden werden.
8. Bereiten Sie sich im Voraus einen bequemen und ziemlich geräumigen Arbeitsplatz zum Löten von Polypropylenrohren vor. Das Gerät für solche Arbeiten selbst ist ziemlich teuer, daher ist es ratsam, es nicht zu kaufen, sondern zu mieten.

Installationsregeln

Bevor Sie mit der Arbeit beginnen, müssen Sie ein Diagramm erstellen, alle erforderlichen Armaturen und Elemente des Systems (Zähler, Filter, Hähne usw.) darauf markieren und die Abmessungen der Rohrabschnitte dazwischen notieren. Nach diesem Schema überlegen wir dann, was und wie viel benötigt wird.

Wenn Sie ein Rohr kaufen, nehmen Sie es mit etwas Spielraum (ein oder zwei Meter), Armaturen können genau gemäß der Liste genommen werden. Es schadet nicht, die Möglichkeit einer Rückgabe oder eines Umtauschs zu vereinbaren. Dies kann notwendig sein, da die Installation eines Wasserversorgungssystems aus Polypropylen-Rohren dabei oft für Überraschungen sorgt. Sie sind hauptsächlich auf mangelnde Erfahrung zurückzuführen, nicht auf das Material selbst, und treten auch bei Meistern häufig auf.

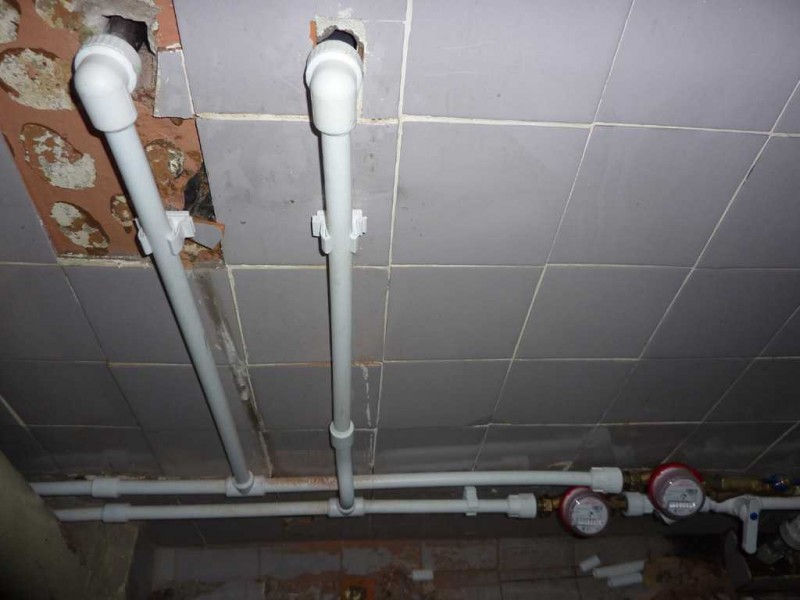

Kunststoffclips haben die gleiche Farbe

Neben Rohren und Formstücken benötigen Sie auch Clips, die alles an den Wänden befestigen. Sie werden nach 50 cm sowie am Ende jeder Abzweigung an der Rohrleitung installiert. Diese Clips sind aus Kunststoff, es gibt Metallklammern und Klammern mit einer Gummidichtung.

Für die offene Verlegung von Rohrleitungen in Technikräumen ist es bequemer, Halterungen zu verwenden, für eine bessere Ästhetik - für die offene Verlegung von Rohren im Badezimmer oder in der Küche - verwenden sie Kunststoffclips in der gleichen Farbe wie die Rohre selbst.

Metallschellen machen sich gut in Technikräumen

Jetzt ein wenig über Montageregeln. Das System selbst kann sofort montiert werden, indem Rohrstücke auf die erforderliche Länge zugeschnitten werden, wobei ständig auf das Diagramm verwiesen wird. So ist es bequemer zu löten. Mangels Erfahrung ist dies jedoch mit Fehlern behaftet - Sie müssen genau messen und nicht vergessen, 15-18 Millimeter (je nach Durchmesser der Rohre) hinzuzufügen, die in die Armatur gehen.

Daher ist es rationeller, ein System an die Wand zu zeichnen, alle Beschläge und Elemente zu bezeichnen. Sie können sie sogar anbringen und die Konturen nachzeichnen. Dadurch wird es einfacher, das System selbst zu bewerten und eventuelle Mängel und Fehler zu identifizieren. Dieser Ansatz ist korrekter, da er eine größere Genauigkeit ergibt.

Als nächstes werden die Rohre nach Bedarf geschnitten, Fragmente mehrerer Elemente werden auf dem Boden oder Desktop verbunden. Dann wird das fertige Fragment eingesetzt. Diese Abfolge von Aktionen ist die rationalste.

Und darüber, wie man schnell und richtig Rohrabschnitte in der gewünschten Länge schneidet und sich nicht täuscht.
