Klempnerarbeiten zum Selbermachen in einem privaten Landhaus: Regeln für die Anordnung

Arten der Wasserversorgung eines Privathauses

Unabhängig davon, ob die Wasserversorgung in einem bewohnten Gebäude installiert oder während des Baus eines neuen Gebäudes verlegt wird, muss bei der Planung und Installation sehr verantwortungsbewusst vorgegangen werden.

Bei der Einrichtung eines Badezimmers und einer Kanalisation erhöht sich der berechnete Indikator um das Dreifache. Für die Garten- und Grünflächenbewässerung wird von einem Wasserverbrauch von mindestens 5 Litern pro Quadratmeter ausgegangen. Meter. Beim Anschluss des Wasserversorgungssystems eines Privathauses an zentrale Netze wird eine Rohrleitung eingefügt, für die eine Genehmigung erforderlich ist.Ein Brunnen ist meistens eine von zentralen Systemen unabhängige Wasserversorgungsquelle für ein Landhaus.

Die Wasserversorgung eines Privathauses wird oft auf der Grundlage eines Grubenbrunnens arrangiert. Die Wasserversorgung aus dem Brunnen kann nach dem Sommer- oder Winterschema organisiert werden. Unabhängig autonomes Wasserversorgungssystem vom Quelltyp umfasst die äußeren und inneren Teile, von denen jeder eine kompetente Gestaltung erfordert, und es stellt sich heraus, dass der Wasserverbrauch eines Landhauses ziemlich groß ist. Daher muss die Wahl der Wasserquelle so verantwortungsvoll wie möglich angegangen werden.

Der Eigentümer kann zwischen dezentraler und zentraler Wasserversorgung wählen. Bei der ersten Option wird ein Brunnen, Brunnen usw. zu einer Wasserversorgungsquelle. Im zweiten gibt es ein Wasserversorgungsnetz, das seine Siedlung speist.

Ein gut konzipiertes und ausgestattetes Sanitärsystem eines Privathauses deckt alle Bedürfnisse der Bewohner nach kaltem und heißem Wasser ab

Zentrale Wasserversorgung

Am einfachsten umzusetzen ist der Anschluss einer hausinternen Wasserversorgung an eine zentrale Wasserversorgungsleitung.

Um eine solche Verbindung herzustellen, muss der Hausbesitzer einen Antrag bei der Organisation stellen, die am Betrieb der zentralen Autobahn beteiligt ist. Das Dokument wird überprüft, wonach entschieden wird, ob die Verbindung zugelassen oder abgelehnt wird.

Für den Anschluss an ein zentrales Wasserversorgungsnetz muss der Eigentümer des Hauses die Genehmigung der Betreibergesellschaft einholen. Sie sollten sich auch eine Liste mit Anschlussbedingungen besorgen, aus der Ort und Art des Anschlusses, die Tiefe der Rohrverlegung für den Eintritt in den Wassersammelbrunnen usw. hervorgehen.

Im ersten Fall ist eine behördliche Genehmigung erforderlich, die die Bedingungen für den Anschluss und die Wassernutzung festlegt.

Gleichzeitig werden detaillierte Empfehlungen mit einem Diagramm ausgegeben, das die besten Möglichkeiten zum Herstellen einer Verbindung mit verschiedenen Optionen zum Verlegen der Pipeline aufzeigt.

Darüber hinaus kann der Eigentümer die Rohrverlegung selbstständig durchführen oder die Dienste von Spezialisten in Anspruch nehmen.

Autonome Wasserversorgung

Es wird davon ausgegangen, dass das Haus mit Wasser aus einem Fluss, einem Brunnen, einem Brunnen usw. versorgt wird.

Es ist wichtig, dass die Wasseraufnahme mindestens 20 m von der Klärgrube, der Senkgrube und ähnlichen Objekten entfernt ist.

Es ist optimal, einen Brunnen zu bohren oder einen Brunnen in einem Mindestabstand vom Haus zu graben. Dies spart Rohre und erleichtert die Wartung der Rohrleitungen. Vor der Durchführung von Arbeiten muss sichergestellt werden, dass die Quelle den erforderlichen Wasserverbrauch liefern kann.

Die Wasserquelle für das autonome Wasserversorgungssystem eines Privathauses kann ein Brunnen, ein Brunnen oder ein offenes Reservoir sein, dessen Wasser die Anforderungen von SES erfüllt

In diesem Fall gilt der Brunnen als die beste Option, die mit einer leistungsstarken Pumpe ausgestattet sein muss. Nur so kann eine Wassermenge bereitgestellt werden, die ausreicht, um den gesamten Bedarf der Bewohner zu decken.

Installation von Sanitäranlagen und anderen Komponenten des Systems

Bereiten Sie vor der Installation von Rohren deren Standorte so gut wie möglich vor. Für den Installationsprozess benötigen Sie eine Schere zum Trimmen, ein Maßband und einen Schweißlötkolben. Es wird empfohlen, Platz von unnötigen Elementen freizugeben. Es ist zwingend erforderlich, Gummidichtungen in den Andockstellen zu installieren. Ihre Abwesenheit führt zu Lecks.Bei der Installation ist zu beachten, dass die Neigung der Rohre in Bezug auf die Hauptsteigleitung des Geräts innerhalb von 3 cm pro 1 m des Rohrs liegen sollte. In Fällen, in denen ein T-System verwendet wird, sind an jedem neuen Abzweig Edelstahlhähne erforderlich.

Installation von Dusche und Badewanne

Für die einwandfreie Funktion der Dusche oder Badewanne sind beim Einbau folgende Punkte zu beachten:

• Stromversorgung (mit zusätzlicher Isolierung gegen Feuchtigkeit), warmes und kaltes Wasser, Kanalisation;
• Der Auslass des Kabinenabwassers gemäß der Norm sollte 70 mm von der Bodenoberfläche bis zum Abwasserrohr nicht überschreiten (wenn dieser Parameter überschritten wird, sollte eine zusätzliche Installation des Podests durchgeführt werden);
• Obligatorisches Auftragen von Dichtmittel auf die Fugen.
• Die Installation des Abflusses umfasst die folgenden Prozesse:
  • Anschließen des Ablaufschlauchs der Kabine oder des Bades an den Abwasserkanal;
  • Abdichtende Behandlung von Fugen;
  • Installation einer Dichtung im Abflussloch;
  • Oberflächenbehandlung mit Silikon.
• Wenn ein Abzweig vorhanden ist, sollte ein Wasserhahn aus Edelstahl installiert werden.

Installation einer Spüle, Waschbecken, Waschtisch

Was sind die wichtigsten Punkte, die bei der Installation solcher Geräte zu beachten sind?

1. Der richtige Vergleich der Größe der Versorgungsleitungen und der Lage des Waschbeckens, der Spüle oder des Spülbeckens.
2. Installation von Edelstahlhähnen (wenn dieses Element im Gesamtschema des Systems enthalten ist).
3. Abdichtarbeiten sind ausschließlich an trockenen Armaturen durchzuführen (Haushaltsfön ist möglich).
4. Vermeiden Sie den Kontakt der Hände mit den Kontaktflächen.
5. Installieren Sie Paronit-Dichtungen zwischen den Kunststoffteilen und dem leitfähigen Metallrohr.
6. Trimmen von Standardfittings (eine leichte Abweichung beim Schneiden führt zu Undichtigkeiten an der Verbindungsstelle).
7. Obligatorisches Auftragen von Schmiermittel (Silikondichtmittel) auf Dichtungen.
8. Gemäß den Empfehlungen von SNiP beträgt die Installationshöhe der Rohrleitungen 80-85 cm.

Empfehlungen für die Installation einer Toilette

Moderne Modelle von Toilettenschüsseln bieten spezielle Löcher zur Befestigung des Geräts an der Bodenfläche. Die Installation der Geräte erfolgt nach folgendem Prinzip:

• Anschließen des Geräts an die Kanalisation über einen gewellten Auslass;
• Installieren der Wellendichtung am Auslassdampfer der Toilettenschüssel;
• Abdichten der Fuge zwischen Toilette und Boden.

Der Anschluss der Wasserversorgung und Kanalisation erfordert folgende Schritte:

• Anschließen eines flexiblen Schlauchs mit einem FUM-Klebeband;

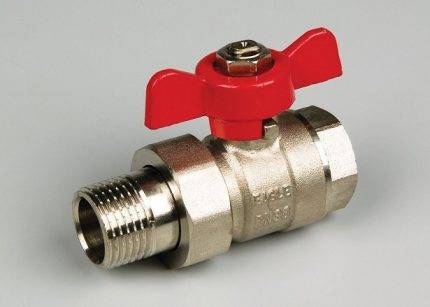

• Installation eines Edelstahl-Absperrventils am Rohr;
• Befestigung des Ablaufrohres in der Muffe des Abwasserrohres.

Kanalinstallation

Abwasserrohre werden mit einem hermetischen Gummiband mit der Armatur verbunden. Der Prozentsatz der Neigung beträgt zwei bis fünfzehn Einheiten - der Unterschied zwischen dem Ende am Anfang und dem Ende des Rohrs sollte 2 bis 15 cm betragen.Wenn Sie die Richtung des Abwasserkanals ändern, sollte der Grad der Drehung größer sein als die direkte. Rohre zum Anschluss an die Steigleitung müssen in einem Winkel von weniger als 45° angeschlossen werden.

Installation einer Waschmaschine, Spülmaschine und anderer ähnlicher Geräte

Installation von sanitären Einrichtungen wie Waschmaschinen, Geschirrspülern etc. erfordert die Einhaltung der folgenden Anforderungen:

• In Ermangelung eines Rückschlagventils werden sie nicht ohne Berücksichtigung der Füllstandsbegrenzung (Position des Auslassschlauchs) installiert - der Hersteller legt diesen Parameter individuell fest.
• Obligatorischer Einbau eines Siphons zur Vermeidung von Undichtigkeiten.
• Bereitstellung einer stationären Wasserableitung.
• Das Gerät wird mit 3/4-Zoll-Schläuchen an das Sanitärsystem angeschlossen. Zusätzlich sollten Gummidichtungen eingebaut werden.

Regeln für den Bau der externen Kanalisation

Alle Regeln basieren auf den Bauanforderungen (SNiP 02.04.03-85 "Kanalisation. Externe Netze und Strukturen") und Umweltstandards, die ein sicheres und zuverlässiges externes Abwassersystem gewährleisten.

1. Der Ausgang aus dem Gebäude des Hauses und das Auftreten der externen Rohrleitung sollten 30-50 cm unter dem Niveau liegen, bei dem der Boden gefrieren kann, da auch eine zusätzliche Isolierung nicht garantiert, dass die Rohre nicht durch Gefrieren beschädigt werden .
2. Der Standort auf dem Gelände von autonomen Abwassertanks ist streng auf den Standort des Wohngebäudes, der Trinkwasserquellen und des Nachbargrundstücks sowie auf die Art der Aufbereitungsanlage genormt. Vom Haus aus sollte der Mindestabstand zu den Aufbereitungsanlagen wie folgt sein:

• für eine Senkgrube - 15 m;
• für einen Überlaufbrunnen - 12 m;
• für eine Klärgrube - 5 m;
• für eine biologische Behandlungsstation - 3 m.

Standort der autonomen Kanalisation

Vom Brunnen oder Trinkbrunnen muss der Abflussbrunnen mindestens 20 m und von der zentralen Wasserversorgung 10 m entfernt sein.

Außerdem ist es bei biologischen Kläranlagen wichtig, dass der Abstand vom Haus zu ihnen nicht zu groß ist, um ein Auskühlen der Abflüsse zu vermeiden. Schließlich kann kaltes Wasser die Leistung von Belebtschlamm negativ beeinflussen.

1. Das Rohr, das vom Haus zum Tank führt, muss ebenfalls mit einer Neigung verlaufen, deren Wert nach dem gleichen Prinzip wie bei der internen Verkabelung berechnet wird. In der Praxis werden jedoch weitere 20-25 % hinzugefügt. Außerdem sollte das Rohr möglichst keine Biegungen und Wendungen aufweisen.
2. Von besonderer Bedeutung ist die Festigkeit des Materials, aus dem die Außenrohre bestehen, da sie dem Druck des Erdreichs standhalten müssen. Die beste Option ist ein metallisiertes Wellrohr aus Kunststoff. Gleichzeitig muss seine Innenfläche glatt sein, um ein Überwachsen von Rohren mit Suspensionen zu vermeiden.

Bei der Planung eines externen Entwässerungssystems muss auch berechnet werden, in welcher Tiefe das Rohr, das die Abflüsse aus dem Haus führt, in den autonomen Abwassertank eintritt.

Verwenden Sie dazu die Formel h₂= h₁+l*k+g, wobei:

• h₁ - die Tiefe des Eintrittspunkts in den Brunnen;
• h₂ - die Tiefe der Stelle, an der das Rohr aus dem Haus austritt;
• l ist die Entfernung zwischen dem Haus und der Auffahrt;
• k - Koeffizient, der die Neigung des Rohrs angibt;
• d ist der Unterschied zwischen dem Niveau des Einlasses und des Auslasses des Rohrs unter Berücksichtigung des Neigungsgrades des Abschnitts.

Dies sind allgemein anerkannte Regeln für verschiedene Arten von autonomem Abwasser. Bis heute gibt es eine Vielzahl von Entwürfen für die lokale Behandlung von häuslichem Abwasser, vor deren Installation ein separates Projekt entwickelt wird.

Schema des Kanalnetzes

Der gesamte Prozess des Entwerfens eines Abwassersystems für ein Privathaus umfasst daher:

• Bestimmung der Menge und des Standorts der Sanitärausrüstung;
• die Wahl eines Platzes für die zentrale Steigleitung und den Ausgang des Hauskanals;
• Bestimmung der Methode der Abwasserentsorgung: ein zentrales Entwässerungssystem oder Hausabwurf;
• Wahl des Installationsorts und der Art der autonomen Kanalisation, falls erforderlich;
• Entwicklung eines Diagramms aller hausinternen Verkabelungen mit Angabe der Abmessungen, des Neigungswinkels der Rohre oder des Installationsorts der Umwälzpumpe, der Art und des Bereichs der Anschlüsse von Rohren und Geräten;
• anzeige im Diagramm der Position des Steigrohrs und des Auslasses des Lüfterrohrs;
• Erstellung eines externen Kanalisationsschemas, das den Neigungswinkel des Auslassrohrs, die Tiefe seines Auftretens und die Verbindung mit dem zentralen oder angrenzenden Kanalsystem angibt;
• Angabe des Installationsstandorts und der Art eines autonomen Abwassersammel- und -behandlungssystems im Projekt.

Video - Verlegen von Abwasserrohren

Lüfterrohr

Neigungswinkel von Abwasserrohren

Schema des Kanalnetzes

Standort der autonomen Kanalisation

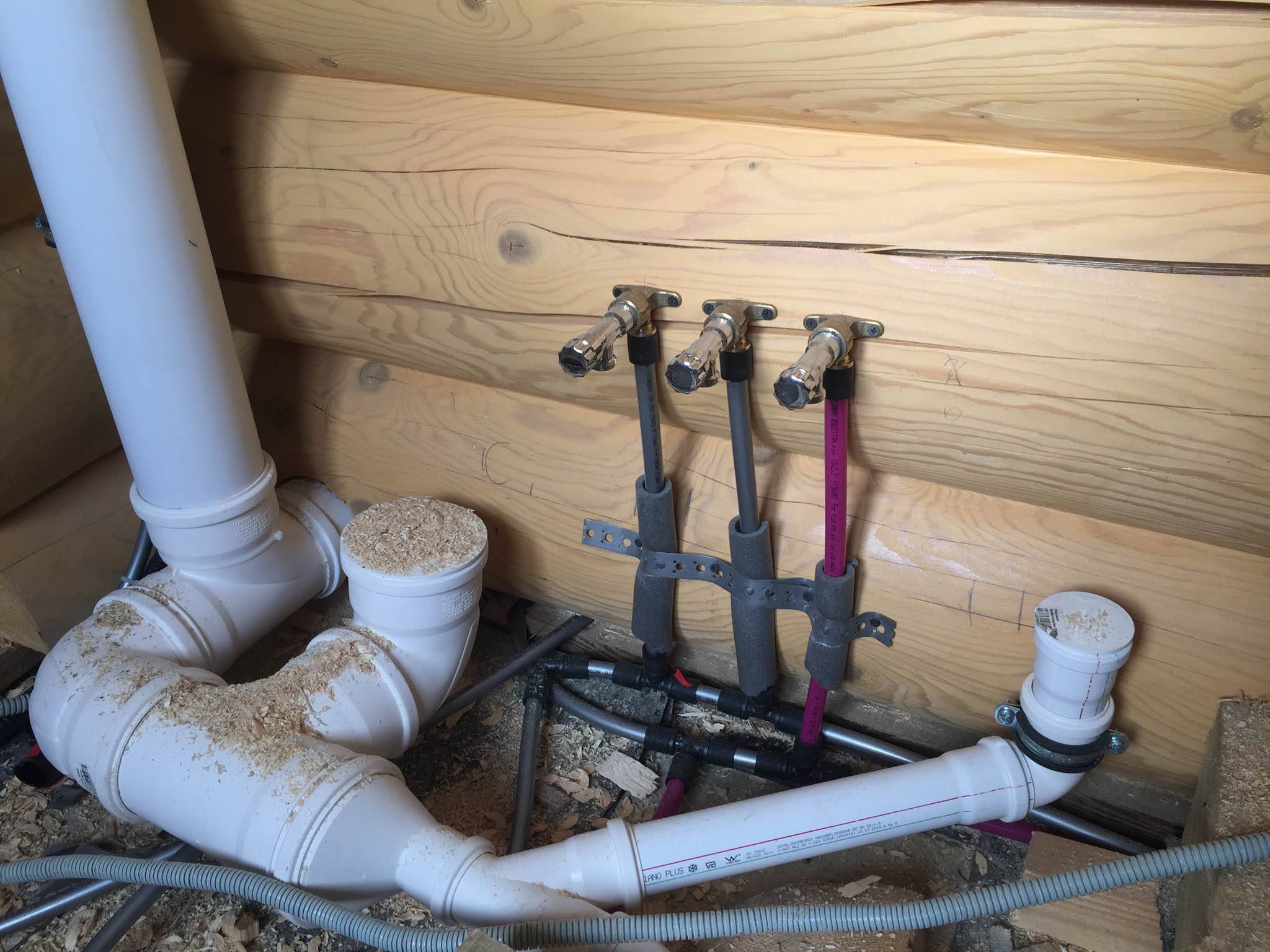

Kanalisation in einem Privathaus verlegen

Kanalisationsgestaltungsoption in einem Privathaus

Beispiel Wassersiegel

Abwasserprojekt

Abwasserprojekt in einem Privathaus

Arten von Gartenaquädukten

Es gibt zwei Möglichkeiten, eine Pipeline in einem Landhaus zu verlegen - Sommer und Saison (Hauptstadt). Jeder von ihnen hat seine eigenen Vor- und Nachteile.

Sommeroption

Die Methode der Bodeninstallation eines Wasserversorgungssystems in Sommerhäusern wird verwendet, um die Bewässerung von Gemüsebeeten, Beerensträuchern und Obstbäumen zu organisieren. Die Grundwasserversorgung dient zur Versorgung eines Badehauses, einer Sommerküche und eines Gartenhauses.

Das saisonale Sanitärsystem ist ein oberirdischer Kreislauf mit Spannarmaturen am Verzweigungspunkt. Wird der Standort ausschließlich in der Warmzeit genutzt, ist es sinnvoll, Rohre an der Oberfläche zu verlegen. Ein solches System lässt sich für den Winter leicht abbauen, um Materialdiebstahl in der Nebensaison zu verhindern.

Auf eine Notiz! Um Schäden an der Kommunikation durch landwirtschaftliche Geräte zu vermeiden, wird die Sommerwasserversorgung auf spezielle Stützen gelegt.

Der Hauptvorteil der saisonalen Polyethyleninstallation ist ihre Mobilität. Bei Bedarf kann die Konfiguration in 10-15 Minuten geändert werden. Es reicht aus, ein paar Meter Rohr hinzuzufügen oder zu entfernen oder es in eine andere Richtung zu verlegen.

Bewässerungssystem

Planen

Die temporäre Sommerwasserversorgung der Datscha aus HDPE-Rohren wird nach dem Prinzip eines Kinderdesigners mit eigenen Händen montiert und demontiert.

Typisches Schema der Landwasserversorgung

Der Netzplan wird anhand eines detaillierten Lageplans erstellt. Die Zeichnung markiert die Lage von Grünflächen, Wasserentnahmestellen, einem Haus, einer Dusche, einem Waschbecken.

Wichtig! Rohre werden mit Gefälle zur Wasserentnahmestelle verlegt. Sehen Sie am tiefsten Punkt der Anlage den Einbau eines Ablassventils vor

Kapitalsystem

Wenn der Standort gut ausgestattet ist und das ganze Jahr über genutzt wird, ist es ratsam, Zeit und Geld für die Installation eines Kapitalinstallationssystems aufzuwenden. Das Prinzip der Verbindungselemente ändert sich dabei nicht. Der Unterschied liegt in der zusätzlichen Installation von Kompressoranlagen und dem geschlossenen Standort. Um eine dauerhafte Wasserversorgung auszustatten, werden die Verbindungen in Gräben unterhalb der Gefriertiefe des Bodens verlegt.

Einführen von HDPE-Rohren in das Haus

Erwärmen

Die Gefriertiefe des Bodens in verschiedenen Regionen der Russischen Föderation unterscheidet sich erheblich. Um eine Unterbrechung der Kommunikation bei plötzlichen Temperaturschwankungen zu vermeiden, wird empfohlen, sie zu isolieren.

Für die Isolierung eines Hauptwasserversorgungssystems aus HDPE in einem Sommerhaus werden folgende Materialien verwendet:

1. Basaltdämmung in Form von fertigen zylindrischen Modulen.
2. Glasfasergewebe in Rollen. Sie müssen Dachpappe kaufen, um die warme Schicht vor Nässe zu schützen.
3. Styropor. Wiederverwendbare Faltmodule aus zwei Hälften, die immer wieder verwendet werden, sind einfach und schnell montiert.

Isolierung für Rohre aus geschäumtem Polyethylen Laut Statistik übersteigt die Gefriertiefe des Bodens im Winter in Russland 1 Meter. Für Ton und Lehm aus Moskau und der Region ist dies ...

Auf eine Notiz! Wasser unter hohem Druck gefriert nicht. Wenn ein Empfänger im System installiert ist, ist keine zusätzliche Wärmedämmung der Wasserversorgung erforderlich.

Beim Bau von Großanlagen wird beim Verlegen einer Rohrleitung in geringer Tiefe ein Heizkabel parallel zum System verlegt und an eine geerdete Stromquelle angeschlossen.

Auftauen von Wasser- und Abwasserrohren Russland liegt in einer rauen Klimaregion, daher besteht im Winter und frühen Frühling die Gefahr ...

Wie man wählt?

Die Hersteller bieten verschiedene Arten von Polyethylenrohren zur Auswahl an. Produkte werden zunächst nach der Art des transportierten Mediums unterschieden.

Für die Herstellung von Gasleitungen werden spezielle Zusätze verwendet, die die Zusammensetzung von Wasser verändern. Es ist strengstens verboten, Gasleitungen mit gelben Markierungen für das Sanitärsystem zu verwenden!

Für die unterirdische Montage der Rohrleitung werden zwei Arten von Polyethylen verwendet:

1. HDPE PE 100, hergestellt nach GOST 18599-2001. Produktdurchmesser — 20 bis 1200 mm. Solche Rohre sind schwarz mit einem blauen Längsstreifen über die gesamte Länge.
2. HDPE PE PROSAFE, hergestellt gemäß GOST 18599-2001, TU 2248-012-54432486-2013, PAS 1075. Solche Rohre haben eine zusätzliche mineralische Schutzhülle mit einer Dicke von 2 mm.

Für die Hauptlinie werden Rohlinge mit einem Durchmesser von 40 mm ausgewählt. Für Sekundär - 20 mm oder 25 mm.

Das ist interessant: Randlose Toiletten - Vor- und Nachteile, Besitzerbewertungen

Kaltwasserversorgungssysteme

Machen wir uns nun mit autonomen Wasserversorgungssystemen und der für ihre Umsetzung erforderlichen Ausrüstung vertraut. Sie werden ziemlich vorhersehbar durch die Wasserquelle bestimmt.

Das Video in diesem Artikel hilft Ihnen dabei, mehr darüber zu erfahren, wie und wie die Wasserversorgung in Privathaushalten installiert wird.

Brunnen

1. Wie sollte das Schema für die Installation der Wasserversorgung zu Hause aussehen, wenn Wasser aus einem Brunnen oder einem flachen Brunnen geliefert wird?

Bei einer Wasserspiegeltiefe von nicht mehr als 8 Metern benötigen Sie zur Versorgung des Hauses:

Bild	Beschreibung

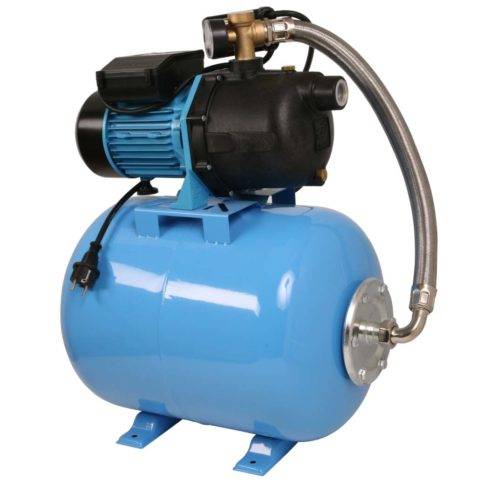

Wasserversorgungsstation	Pumpstation. Dies ist der Name eines Satzes aus einer Oberflächenkreiselpumpe, die auf einem gemeinsamen Rahmen installiert ist, einem Membranspeicher und einem automatischen Relais mit einem Drucksensor. Der Akkumulator glättet Druckstöße und lässt die Pumpe bei niedrigem Wasserdurchfluss im Leerlauf stehen, und das Relais ist dafür verantwortlich, die Pumpe ein- und auszuschalten, wenn Druckschwellen erreicht werden.
Saugrohr - Polyethylenrohr	Saugrohr. Es sollte ein starres Rohr (z. B. Polyethylen) mit einem Durchmesser sein, der dem Durchmesser des Saugrohrs der Pumpe entspricht (für jüngere Modelle mit einer Kapazität von bis zu 100 Litern pro Minute - 25 Millimeter).
Eingeweide Federrückschlagventil	Rückschlagventil. Es wird auf das Saugrohr aufgesetzt und verhindert das Austreten von Wasser aus der Wasserversorgung und dem Speicher bei abgeschalteter Pumpe.
Filter mit Edelstahlgewebe	Mechanischer Reinigungsfilter.Es wird vor dem Rückschlagventil montiert und verhindert, dass Sand- und Erdpartikel in die Pumpe und weiter in die Wasserversorgung gelangen.
Der Einlass wird mit einem Polyethylenrohr auf Klemmverschraubungen montiert	Eingang Wasserversorgung. Es wird unterhalb des Gefrierpunkts im Boden verlegt. Am häufigsten werden HDPE-Druckrohre (aus Niederdruck-Polyethylen) für die Installation des Eingangs verwendet: Aufgrund ihrer Elastizität tolerieren sie Bodenbewegungen und sogar das Einfrieren im Wasserversorgungssystem.

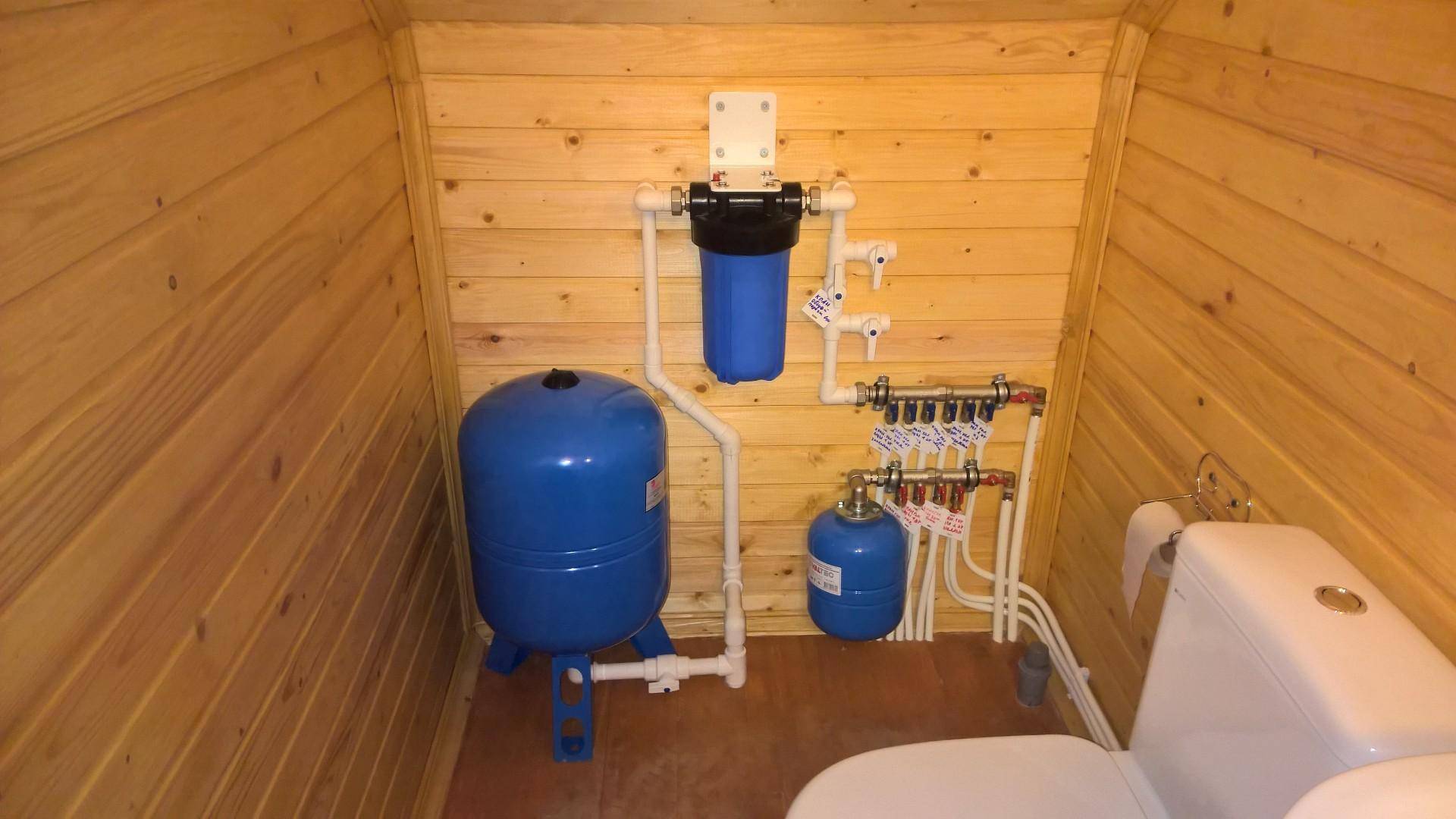

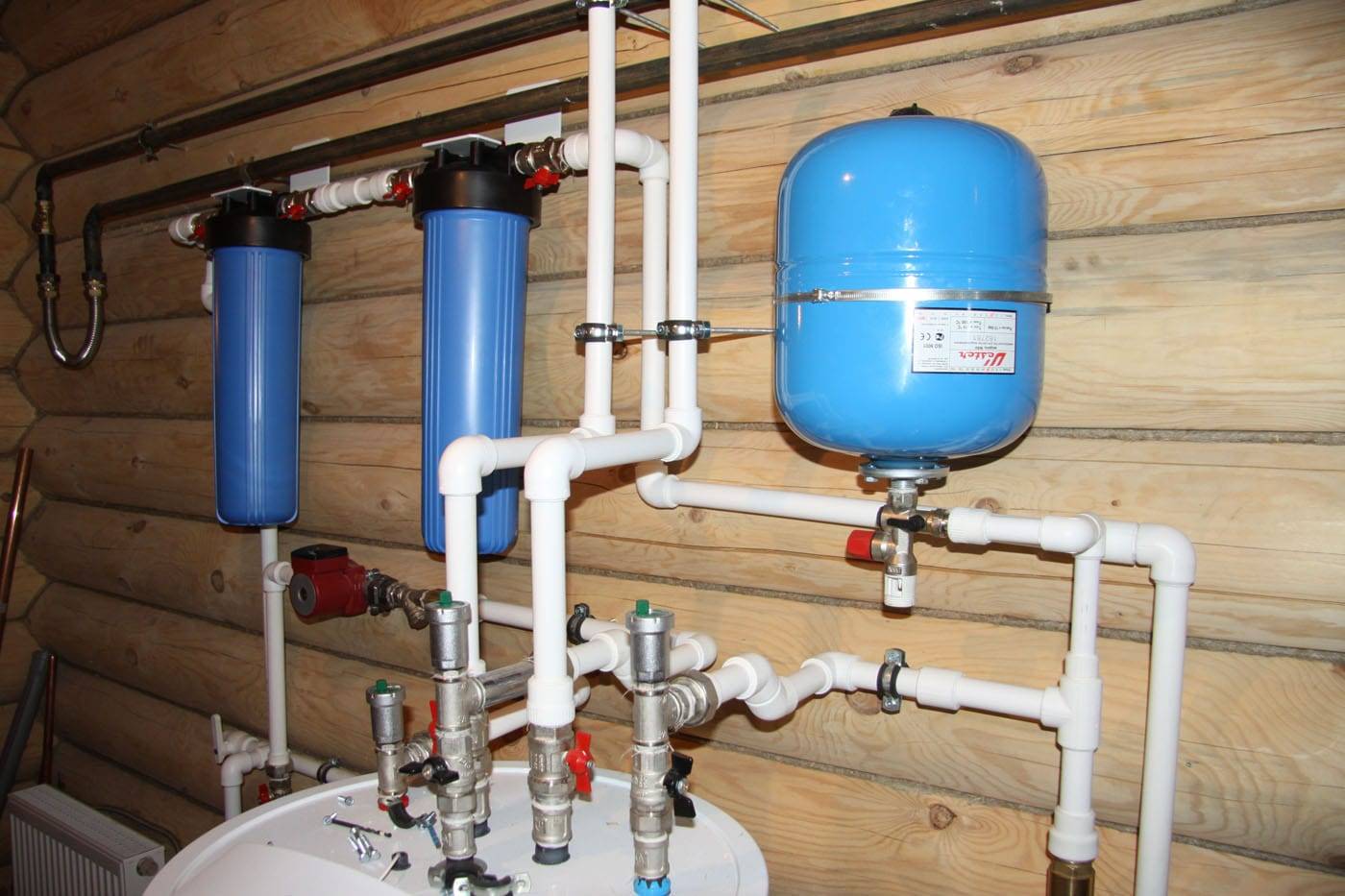

Pumpstation im Keller des Hauses installiert

Brunnen

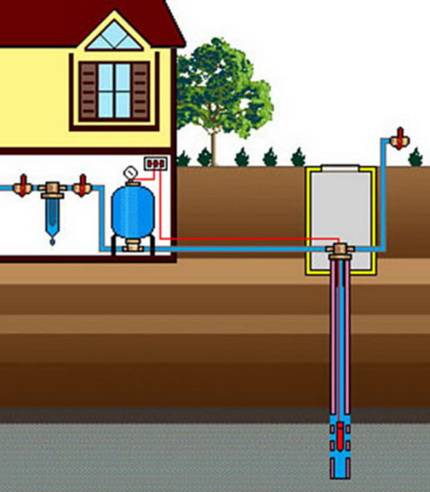

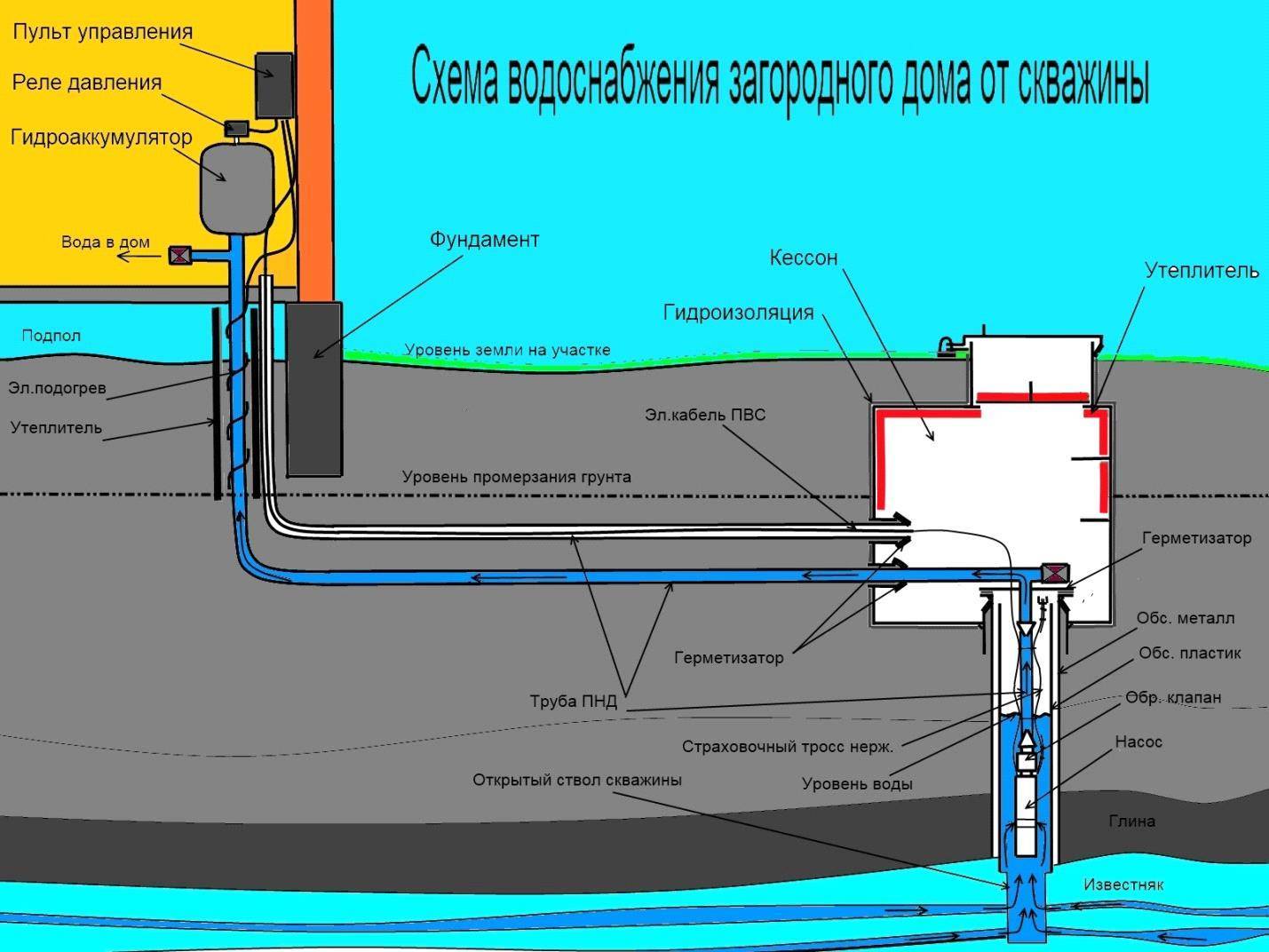

1. Wie installiere ich die Wasserversorgung in einem Landhaus, wenn ein artesischer Brunnen als Wasserquelle genutzt wird?

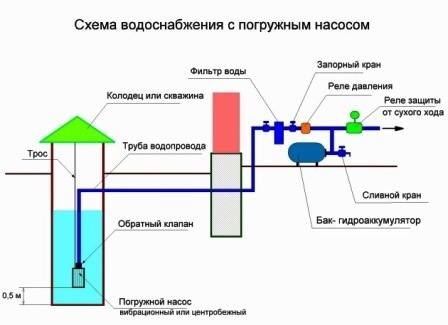

In diesem Fall ist eine Tauchpumpe erforderlich, um das Wasser anzuheben. Wenn bei einer Pumpstation die Saugtiefe durch den atmosphärischen Druck begrenzt ist (dieser verdrängt Wasser in das Saugrohr, wenn darin ein Vakuum erzeugt wird), wird der Druck am Ausgang der Tauchpumpe bestimmt nur durch seine Eigenschaften. Mehrstufige Bohrlochpumpen können Wasser auf eine Höhe von zehn oder sogar hundert Metern heben.

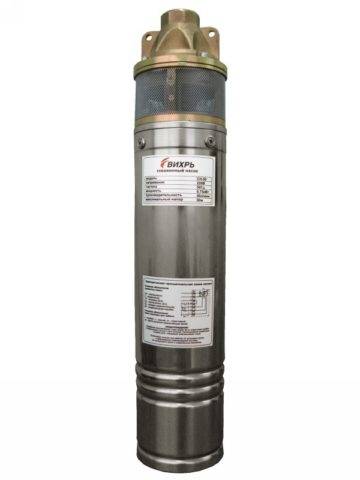

Bohrlochpumpe Wirbelwind CH-50

Neben der Pumpe benötigen Sie für die Organisation der Wasserversorgung:

Das Rückschlagventil kennen wir bereits. Es wird am Auslassrohr der Pumpe montiert und erfüllt die gleiche Funktion wie bei einer Pumpstation – es verhindert, dass Wasser nach dem Abschalten der Pumpe abfließt;

Das Foto zeigt deutlich das Rückschlagventil nach der Pumpe

Ein Hydrospeicher, der eine Wasserversorgung von mehreren zehn Litern schafft. Je größer die Kapazität des Membrantanks ist, desto seltener schaltet sich die Pumpe ein. Der Tank wird an einen beliebigen Punkt der Wasserversorgung angeschlossen;

Horizontaler Akkumulator

Druckschalter, der für die Zu- und Abschaltung der Stromversorgung der Pumpe verantwortlich ist.

Druckschalter

Kapazität

1. Wie organisiere ich die automatische Befüllung des Reservetanks bei planmäßiger Wasserversorgung?

Dazu reicht es aus, den Behälter an die Sommerwasserversorgung anzuschließen und ein Schwimmerventil an seinem Einfüllrohr zu installieren.

Schwimmerventil im Wassertank

1. Wie kann die Wasserversorgung vom Tank zur Wasserversorgung sichergestellt werden?

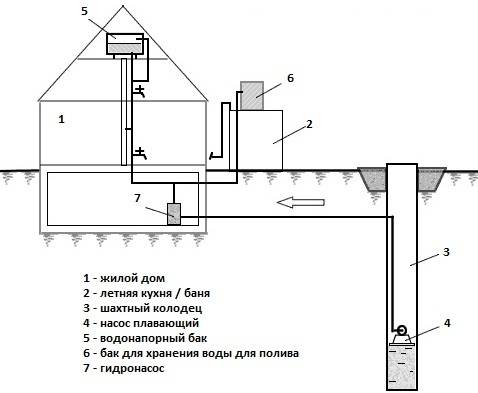

Am einfachsten ist es, einen Pufferspeicher auf dem Dachboden des Hauses zu installieren.

Ein solches Wasserversorgungssystem ist nicht flüchtig, zuverlässig, weist jedoch eine Reihe eher unangenehmer Merkmale auf:

Der Dachboden muss beheizt werden, sonst gefriert das Wasser im Tank bei den ersten Nachtfrösten;

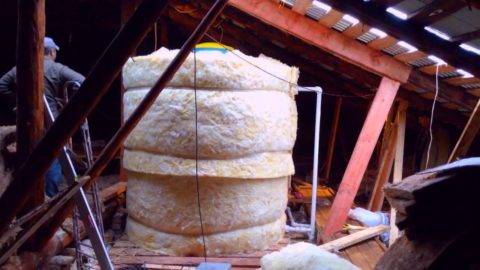

Speicherisolierung

Der Wasserdruck in der Wasserversorgung entspricht der Höhe des Tanks über der Entnahmestelle. Bei einem Druck von weniger als drei Metern lassen sich Haushaltsgeräte, die an das Wasserversorgungssystem angeschlossen sind (Durchlauferhitzer, Waschmaschinen usw.), einfach nicht einschalten.

Der Tank muss sich mindestens drei Meter über der obersten Entnahmestelle befinden

Die Wasserversorgung wird durch die Stärke der Bodenbalken begrenzt. Einen Tank mit einem Volumen von mehreren Kubikmetern auf Holzbalken zu stellen, ist eine sehr zweifelhafte Idee.

1. Gibt es ein Wasserversorgungssystem aus einem Tank, das diese Nachteile nicht aufweist?

Schema der Wasserversorgung mit Wasserversorgung durch eine Pumpe aus einem Vorratsbehälter

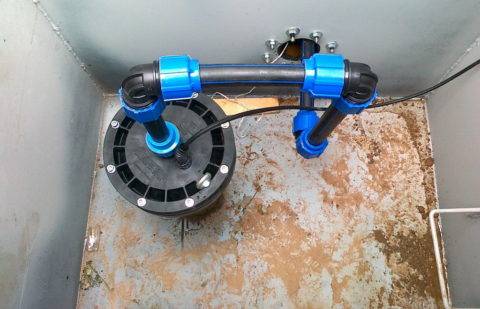

Anschließen der Station an den Tank

Installation externer Netzwerke

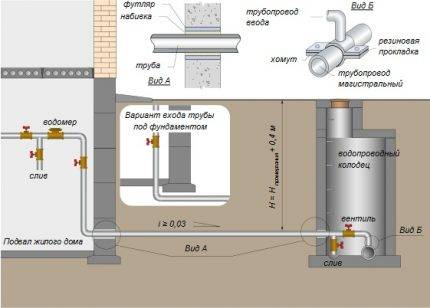

Außerhalb des Hauses erfolgt die Installation externer Netzwerke nach folgenden Regeln:

1. Die Rohre werden in einer Tiefe verlegt, die die Gefriertiefe des Bodens übersteigt.
2. Wenn der Schnittpunkt von Wasser- und Abwasserrohren geplant ist, befindet sich die Wasserversorgungsleitung 40 Zentimeter über der Abwasserleitung. Bei der Verwendung von Stahlrohren werden Stahlgehäuse an deren Kreuzung installiert.
3. Rohrleitungen müssen sich im rechten Winkel kreuzen.
4. Bei paralleler Verlegung von Wasser- und Abwasserleitungen ist bei Rohren mit einem Durchmesser von weniger als 200 Millimetern ein Wandabstand von mindestens anderthalb Metern einzuhalten.

Do-it-yourself-Installation in einem Privathaus

Beginnen Sie mit Sanitär da das Vorhandensein von Wasser bereits beim Bau eines Privathauses erforderlich ist. In diesem Fall müssen Sie zunächst daran denken, die Versorgung mit kaltem Wasser sicherzustellen. Sie können auch einen Heizkessel installieren, dessen Installation ein einfaches Verfahren ist.

Um die Wasserversorgung eines Privathauses auszustatten, werden Rohrleitungen, Materialien und Werkzeuge benötigt:

• absperrung sanitär;

• PVC-Rohre;

• Pumpenausrüstung;

• ein Satz Schlüssel;

• Zange;

• Schaufel;

• Bulgarisch.

Bevor Sie in einem Privathaus Klempnerarbeiten durchführen, müssen Sie bestimmen, welche Arten von Sanitärgeräten installiert werden. Beachten Sie die allgemeinen Regeln und die Reihenfolge der Installation.

Wie oben erwähnt, sollte in der Anfangsphase ein Plan für die Platzierung von Sanitär- und Sanitärelementen entwickelt werden. Das Schema sollte Informationen zu allen Knoten der externen und internen Verkabelung des Wasserversorgungssystems eines Privathauses enthalten. Anhand der Parameter der Wasserversorgung müssen Sie die optimale Ausrüstung für die Einrichtung einer Pumpstation auswählen. Hersteller solcher Geräte fügen einen Schaltplan bei, der die Hauptmerkmale des Anschlusses eines Privathauses an das Wasserversorgungssystem angibt. Es ist notwendig, die Pumpeninstallationseinheit so zu platzieren, dass die Betriebsgeräusche minimiert werden. Wählen Sie dazu den bequemsten Ort im Haus (im Keller oder Keller).In der Dokumentation der Pumpstation finden Sie Informationen zum Geräuschpegel, der während des Betriebs entsteht.

Nachdem der Standort der Pumpausrüstung ausgewählt wurde, können Sie mit dem Anordnen von Gräben für die Verlegung von Außenrohren beginnen, durch die Wasser von der Quelle zum Haus geleitet wird. Ihre Tiefe sollte das Gefrierniveau des Bodens überschreiten. Besteht technisch keine Möglichkeit, eine Rohrleitung in einer solchen Entfernung zu verlegen, ist eine Isolierung der Leitung mit speziellen Glasfasermaterialien erforderlich.

Nach der Einrichtung des äußeren Teils der Wasserversorgung eines Privathauses und der Installation der Pumpeninstallation wird die Installation der internen Rohre durchgeführt. Dies ist ein sehr wichtiger Schritt, der unter strikter Einhaltung durchgeführt werden muss. Arbeitsleistungstechnologien. Wenn die Verteilung der Wasserleitungen abgeschlossen ist, fahren die Spezialisten mit der Installation der Rohrleitungen und der Installation des Abwassersystems fort.

Betrachten wir die Installation der Kanalisation für das Privathaus. Hier wird bereits vor den Installationsarbeiten ein technisches Diagramm des Systems erstellt, in dem die Installationspunkte angegeben sind. Ein professionell erstellter Kanalplan beseitigt Schwierigkeiten bei der Installation und Probleme während des Betriebs.

Die Kanalisation eines Privathauses umfasst externe und interne Systeme. Zu den Elementen der Außeninstallation gehören Kanalrohre und Reinigungssysteme. Der interne Teil besteht auch aus Rohrleitungen und Sanitäranlagen eines Privathauses.

Regeln für die Installation der Kanalisation in einem Privathaus:

• Bei der Wahl des Standorts der Senkgrube muss die Möglichkeit des ungehinderten Zugangs von Abwasserfahrzeugen vorgesehen werden.

• Die unterste Linie der Senkgrube ist einen Meter tiefer als der Gefrierpunkt des Bodens.Der Abwassersammler ist mit einem Gefälle ausgestattet und muss eine Tiefe von mehr als 70 cm haben.





















In Situationen, in denen es nicht möglich ist, Abwasserrohre unter dem Gefrierpunkt zu verlegen, wird der Kollektor isoliert.

Für die Installation des Abwassersystems eines Privathauses werden derzeit Kunststoffrohre verwendet. Im Gegensatz zu Metallprodukten treten bei einem solchen Rohr keine Korrosionsprobleme auf. Die Installation dieser Elemente eines Privathauses erfolgt durch Einführen eines Rohrs in ein anderes und anschließendes Versiegeln der Nähte. Die Verlegung der Abwasserrohre erfolgt streng nach den vorläufigen Berechnungen der Tiefe. Dadurch kann die Leitung auf ungestörtem festem Untergrund verlegt werden, wodurch ein Durchbiegen der Elemente verhindert wird. Rohre für Steigleitungen und Sammler müssen einen größeren Durchmesser haben als die Abwasserrohre, aus denen sie kommen private Hausinstallation.

Um Arbeiten an der Anordnung von Abwassersystemen in einem Privathaus durchzuführen, sollten erfahrene und hochqualifizierte Spezialisten hinzugezogen werden. Die Arbeiten zur Installation und zum Anschluss der Wasserleitungen werden in strikter Übereinstimmung mit den Anforderungen der Bauvorschriften gemäß dem erstellten Schema durchgeführt. Diese Parameter können nur von erfahrenen Fachkräften erfüllt werden, die unter Ingenieuraufsicht arbeiten.

Lesen Sie das Material zum Thema: So wählen Sie Zubehör für Rohre aus

Häufige Installationsfehler

Das Entwerfen eines Sanitärsystems, sowohl Kollektor als auch T-Stück, wird am besten Fachleuten anvertraut, die mit Bauvorschriften vertraut sind und hydraulische Berechnungen durchführen können. Aber auch das beste Projekt nützt nichts, wenn bei der Umsetzung Fehler gemacht werden.

Absperrhähne sind Teil jedes Wasserversorgungssystems: sowohl sequentiell als auch vielfältig. Sie werden am Eingang des Sanitärsystems sowie vor jeder Sanitärarmatur installiert.

Dadurch wird ein Teil der Wärmeenergie auf die das Rohr umgebenden Materialien übertragen, was die Wasserqualität verschlechtert. Darüber hinaus kann Kondenswasser von der Oberfläche von Rohren ohne Wärmedämmung die Oberfläche des Raums beschädigen.

Bei Installationsarbeiten empfehlen erfahrene Handwerker, die Enden von noch nicht installierten Rohren zu verschließen, damit kein Schmutz hineingelangt. Das Fehlen dieser Schutzmaßnahme kann dazu führen, dass das Wasserversorgungssystem unmittelbar nach der Installation gründlich und lange gespült oder sogar repariert werden muss.

Denken Sie beim Löten von Polypropylen-Wasserrohren daran, dass kleine Verschmutzungen oder Feuchtigkeit an der Lötstelle die Arbeitsqualität erheblich beeinträchtigen können.

Wenn das Löten von Kunststoffrohren erforderlich ist, sollten alle Arbeiten in einem Reinraum durchgeführt werden, um eine Kontamination zu vermeiden. Es ist auch nicht akzeptabel, Rohre zu löten, an denen auch nur eine geringe Menge Feuchtigkeit vorhanden ist. Ein Wassertropfen oder Schmutz im Lötbereich kann die Verbindung erheblich schwächen und ihre Qualität verschlechtern.

Es ist nicht erforderlich, das Sanitärsystem so zu gestalten, dass alle Rohre durch ein gemeinsames Loch durch die Decke geführt werden. Dies kann die Leistung der Installation beeinträchtigen. Professionelle Designer machen niemals solche Fehler.

Bei der Erstellung eines Schaltplans ist darauf zu achten, dass die Rohre den Zugang zu den Fugen nicht blockieren. Dies erleichtert die Reparatur im Falle eines Lecks erheblich.

Auch eine zu geringe Anzahl an Schließvorrichtungen kann bei Montagearbeiten für viel Ärger sorgen.Solche Armaturen müssen vor jedem Gerät vorhanden sein, das mit Wasser versorgt wird, sowie für jede Steigleitung. Wenn das Haus nicht nur ein, sondern mehrere Badezimmer hat, können Sie für jedes ein Absperrventil installieren.
