Schema der Wasserversorgung eines Privathauses aus einem Brunnen

Reinigung und Desinfektion mit autonomer Wasserversorgung

Installieren Sie unbedingt einen Grobfilter, 500 - 300 Mikron. Dahinter befindet sich ein Feinfilter. Es gibt mechanische und Membranfilter mit einem Filterwert von nur 0,8 Mikron. Diese Filter entfernen die gesamte Suspension. Salze, Mikroorganismen und Bakterien bleiben jedoch zurück.

Zur Desinfektion können Sie Anlagen mit verschiedenen Wirkprinzipien erwerben: Ozon, Ultraviolett, Ultraschall, elektrische Entladung und andere. Einige von ihnen sind in der Lage, und von verschiedenen Metallen und ihren Salzen zu reinigen.

Zur Reinigung von Salzen und Metallen werden Wasseraufbereitungsanlagen installiert, die nach dem Prinzip der Osmose, Ozonierung, Ionenaustauscherharze, Aktivkohle-Sorptionsfilter und anderer arbeiten.

Es sollte beachtet werden, dass die Kosten für solche Geräte sehr hoch sind. Es muss unter Berücksichtigung der chemischen Analyse der Wasserzusammensetzung aus diesem Bereich ausgewählt werden. Die Einheiten selbst erfordern eine regelmäßige Wartung und den regelmäßigen Austausch von Verbrauchsmaterialien.

Standardanordnung des Wasserversorgungssystems

Das Verlegen des Wasserversorgungssystems eines Privathauses aus einem Brunnen hat seine eigenen Eigenschaften. Schauen wir uns die Schritte dieses Prozesses genauer an.

Die richtige Standortwahl

Zunächst muss der Bohrort bestimmt werden. Aus finanzieller Sicht sollte es möglichst verbrauchsnah sein.

Brunnenstandort:

• nicht näher als 5 Meter von Hauptgebäuden entfernt;
• Bei maximaler Entfernung von der Senkgrube und der Klärgrube beträgt die Mindestentfernung 20 Meter.
• Der Standort sollte zum Bohren und zur Wartung geeignet sein.

Mit der richtigen Standortwahl wird das Wasser vom Brunnen bis zum Haus den Anforderungen der Trinkwasserversorgung gerecht.

Generische Schemadefinition

Die Wasserversorgung eines Privathauses aus einem Brunnen mit Hydrospeicher hat seine eigenen Eigenschaften.

Betrachten wir die verwendeten Elemente und das Schema ihrer Verbindung genauer:

• Das Hauptelement, das die Bewegung des Wassers an die Oberfläche erzeugt, ist die Pumpe. Es kann an der Oberfläche sein und sich in Innenräumen befinden oder tauchfähig sein und sich im Wasser befinden.Die erste Variante kommt bei einer geringen Rodetiefe von bis zu 8 Metern zum Einsatz. Der zweite Pumpentyp ist beliebter und wird für Tiefen von 100 Metern oder mehr verwendet.
• Installation eines Hydrospeichers, eines Tanks aus einem starren Gehäuse, in dem sich ein Gummibehälter zum Befüllen mit Luft befindet. Der konstante Druck im System hängt von diesem Element ab.
• Die Automatisierung ist für den reibungslosen Betrieb des Systems verantwortlich und schaltet die Pumpe bei Bedarf selbstständig ein und aus. Die Pumpenleistung und das Volumen des Speichers werden mit einer Marge berechnet, abhängig von allen Wasserverbrauchsstellen.
• An der Wassereinlassstelle befinden sich Grobfilter, die große Fragmente vom Eintritt in das Wasserversorgungssystem abschneiden. Als nächstes wird vor der Pumpe ein Feinfilter installiert, der je nach Zusammensetzung des Wassers ausgewählt wird.

Layout und Standort der Ausrüstung

Ein wichtiger Punkt bleibt der richtige Standort der Geräte, die bei der Wasserversorgung aus dem Brunnen verwendet werden. Die akzeptabelste Option ist die Anordnung eines Caisson-Brunnens, der sich über dem Brunnen befindet und es Ihnen ermöglicht, komfortable Bedingungen für den Betrieb der verwendeten Ausrüstung zu schaffen.

Rationalität ist wie folgt:

• Die Ausrüstung befindet sich in unmittelbarer Nähe der Wasseraufnahme, was zur maximalen Effizienz ihrer Nutzung beiträgt.
• im Brunnen werden schalldämmende Materialien verwendet, um die Geräuschlosigkeit der Pumpe zu gewährleisten;
• das Gerät befindet sich an einem Ort und ist vor mechanischen Beschädigungen geschützt;
• Die hochwertige Wärmedämmung ermöglicht eine ganzjährige ununterbrochene Nutzung der Wasserversorgung.

Natürlich kann diese Ausrüstung im Badezimmer oder in einem anderen Raum aufgestellt werden, aber das Vorhandensein eines Senkkastens ist sicherlich ein großer Vorteil.

Merkmale der Rohrverlegung

Am besten geeignet sind Rohre aus Polyethylen niedriger Dichte. Sie zeichnen sich durch Langlebigkeit und Schlichtheit sowie einfache Konstruktion und einfache Installation aus:

es ist möglich, sie direkt in den Boden zu legen, aber es wird empfohlen, einen Graben bis zu einer Tiefe zu graben, die ein Einfrieren ausschließt; darin ist ein technisches Rohr installiert, in dem sich die Rohrleitung selbst befindet; es ist wichtig, wärmeisolierende Materialien zu verwenden, es ist wünschenswert, ein Heizkabel zu haben; an unzugänglichen Stellen sollten unnötige Verbindungen vermieden werden, was durch das HDPE-Rohr erleichtert wird. Im Innenbereich kann die Pipeline auch aus anderen Materialien bestehen: Kupfer und Stahl

Im Innenbereich kann die Pipeline auch aus anderen Materialien bestehen: Kupfer und Stahl.

Do-it-yourself-Anordnung eines Brunnens um einen Brunnen herum

Der Brunnen befindet sich 3 Meter vom Haus entfernt, es wurde beschlossen, 1 m³ Erde um das Rohr herum zu graben, nachdem ich 3-4 Stunden damit verbracht hatte, um das Rohr herum auszuweichen, grub ich ein Loch 1x1x1 Meter Loch. Ich habe die Schalung installiert und mit Schutt hinterfüllt, ich habe einen zusätzlichen 1-Meter-Rohr abgeschraubt, das im Voraus vorbereitet wurde. Ich habe es mit Beton auf die Erde gegossen, ich habe Zement der Klasse 500 verwendet, da ich mich beim Gießen der Decke bereits mit 400 verbrannt hatte. Die Wände kamen 4-5 cm dick heraus.

Eine Woche später demontierte ich die Schalung, bohrte ein Loch durch den Beton mit einer Krone, steckte ein 50-mm-Abwasserrohr in dieses Loch vom Haus in den Brunnen, legte einen SIP-Draht (für die Zuverlässigkeit) und ein ¾-HDPE-Rohr hinein Rohr. Dann füllte er die Kanalabdeckung mit Beton.

Gerät

Nicht alle Rohre auf dem Baustoffmarkt eignen sich zum Aufbau eines autonomen Wasserversorgungssystems. Daher müssen Sie sich bei der Auswahl zunächst die Markierungen ansehen. Wasserleitungen haben ungefähr die folgenden Bezeichnungen - PPR-All-PN20, wo

• „PPR“ ist eine Abkürzung, eine Kurzbezeichnung für das Material des Produkts, im Beispiel ist es Polypropylen.
• "All" - eine innere Aluminiumschicht, die die Rohrstruktur vor Verformung schützt.
• "PN20" ist die Wandstärke, sie bestimmt den maximalen Betriebsdruck des Systems, gemessen in MPa.

Die Wahl des Rohrdurchmessers richtet sich nicht so sehr nach dem Durchmesser des Gewindeeinlasses an der Pumpe und dem automatisierten Druckregelsystem, sondern nach dem zu erwartenden Wasserverbrauch. Für kleine Privathäuser und Cottages werden standardmäßig Rohre mit einem Durchmesser von 25 mm verwendet.

Bei der Auswahl einer Pumpe sollten folgende Punkte beachtet werden:

Wenn Wasser aus einem Brunnen verwendet wird, kann keine Vibrationseinheit verwendet werden, da dies das Gehäuse und das Filterelement beschädigt. Nur eine Kreiselpumpe ist geeignet.
Die Qualität des Wassers aus dem Brunnen muss den Anforderungen der Pumpe entsprechen. Bei einem Brunnen „auf dem Sand“ werden Sandkörner im Wasser auftauchen, was schnell zu einem Ausfall des Geräts führen wird

In diesem Fall ist es wichtig, den richtigen Filter zu wählen.
Trockenlauf automatisch. Wenn Sie sich bei der Auswahl einer Pumpe für ein Modell ohne eingebauten Schutz gegen "Trockenlauf" entschieden haben, müssen Sie zusätzlich eine Automatisierung für den entsprechenden Zweck erwerben

Andernfalls wird die Pumpe ohne Wasser, das eine Kühlfunktion für den Motor erfüllt, überhitzen und unbrauchbar werden.

Der nächste Schritt ist das Bohren eines Brunnens.Aufgrund der Komplexität und hohen Arbeitsintensität wird diese Phase am besten mit Hilfe eines spezialisierten Teams mit der erforderlichen Bohrausrüstung durchgeführt. Abhängig von der Wassertiefe und den Besonderheiten des Bodens werden verschiedene Bohrarten verwendet:

• Schnecke;
• rotierend;
• Ader.

Der Brunnen wird gebohrt, bis der Grundwasserleiter erreicht ist. Weiterhin wird der Prozess fortgesetzt, bis ein wasserbeständiges Gestein gefunden wird. Danach wird ein Mantelrohr mit einem Filter am Ende in die Öffnung eingeführt. Es sollte aus Edelstahl sein und eine kleine Zelle haben. Der Hohlraum zwischen dem Rohr und dem Boden des Brunnens ist mit feinem Kies gefüllt. Der nächste Schritt besteht darin, den Brunnen zu spülen. Meistens wird dieses Verfahren mit einer Handpumpe oder einem Tauchboot durchgeführt, das in das Gehäuse abgesenkt wird. Ohne dies ist die Wirkung von sauberem Wasser nicht zu erwarten.

Der Caisson dient als Schutz sowohl für den Brunnen als auch für die darin versenkten Geräte. Seine Anwesenheit wirkt sich direkt auf die Lebensdauer des Wasserversorgungssystems sowie auf die Bequemlichkeit der in den Brunnen eingetauchten Wartungseinheiten aus.

Der Senkkasten kann je nach verwendetem Material wie folgt aussehen:

• Metall;
• aus Beton gegossen;
• ausgekleidet mit Betonringen mit einem Durchmesser von mindestens 1 Meter;
• fertiger Kunststoff.

Der gegossene Caisson hat die optimalsten Eigenschaften, bei deren Erstellung alle vorhandenen Besonderheiten des Brunnens berücksichtigt werden können. Kunststoffbehälter haben eine geringe Festigkeit und müssen verstärkt werden. Die Metalloptik unterliegt Korrosionsprozessen. Betonringe sind nicht sehr geräumig und Wartungs- oder Reparaturarbeiten in einem solchen Caisson sind sehr schwierig. Die Tiefe dieser Struktur wird durch den Gefriergrad des Bodens im Winter und die Art der verwendeten Pumpausrüstung bestimmt.

Betrachten Sie zur Verdeutlichung ein Beispiel. Wenn die Gefriertiefe des Bodens 1,2 Meter beträgt, beträgt die Tiefe der zum Haus führenden Rohrleitungen ungefähr 1,5 Meter. Da die Position des Brunnenkopfes relativ zum Boden des Senkkastens 20 bis 30 cm beträgt, ist es notwendig, etwa 100 mm dicken Beton mit etwa 200 mm Schotter zu gießen. So können wir die Tiefe der Grube für den Caisson berechnen: 1,5 + 0,3 + 0,3 = 2,1 Meter. Wenn eine Pumpstation oder Automatisierung verwendet wird, darf der Senkkasten nicht weniger als 2,4 Meter tief sein. Bei der Anordnung ist zu beachten, dass der obere Teil des Senkkastens mindestens 0,3 Meter über dem Boden liegen sollte. Darüber hinaus ist ein natürliches Belüftungssystem erforderlich, um die Ansammlung von Kondenswasser im Sommer und Frost im Winter zu verhindern.

Segmentbedeutung

Die ständige Verfügbarkeit von Wasser in einem Privathaus oder auf dem Land ist ein sehr wichtiger Bestandteil für einen angenehmen Aufenthalt für alle Bewohner. Wasser ist für viele Dinge unverzichtbar. Das sind nicht nur Koch- und Badevorgänge, sondern auch Gartenbewässerung, Waschen und Putzen, allerlei technische Arbeiten im Haus und auf dem Gelände.

Der Komfort liegt darin, dass alle Kommunikationswege durch ihren unterirdischen Standort zuverlässig vor mechanischen und anderen Einflüssen geschützt sind, aber gleichzeitig einen einfachen Zugang für Reparaturen oder teilweisen Austausch haben.

In diesem Artikel verraten wir Ihnen ausführlich, wie Sie die Wasserversorgung am Standort möglichst einfach und effizient ausstatten.

Auswahl und Installation von Geräten für die Wasserversorgung

Ausrüstung für die individuelle Wasserversorgung besteht aus folgenden Elementen:

• Pumpe, sie kann tauchfähig sein oder sich an der Oberfläche befinden.
• Automatisierung, die den Betrieb der Pumpe steuert und sie vor Überlastung schützt.
• Hydrospeicher, offen oder geschlossen (Membrantank). Letzteres ist vorzuziehen, es sorgt für einen stabilen Druck in der Wasserversorgung.

Ein offener Wasserspeicher muss oben an der Wasserversorgung, im Dachgeschoss oder unter der Decke des Obergeschosses installiert werden. Der geschlossene Behälter hat keine Einschränkungen am Aufstellungsort.

Die Hauptelemente der Wasserversorgungsausrüstung eines Privathauses aus einem Brunnen: eine Pumpe, ein Hydrospeicher, Automatisierung

Die Art der Brunnenanordnung wird weitgehend durch die Art und den Standort der Wasserversorgungseinrichtungen bestimmt. Berücksichtigen Sie die Hauptoptionen zum Vervollständigen der Quelle mit Ausrüstung.

Oberflächenpumpe für Flachbrunnen

Eine Oberflächenpumpe ist deutlich billiger, einfacher zu installieren und zu warten als eine Tauchpumpe. Die rationellste und wirtschaftlich gerechtfertigte Option ist eine komplette 3-in-1-Pumpstation, die eine Oberflächenpumpe, einen relativ kleinen (20-60 l) Membrantank und die gesamte erforderliche Automatisierung umfasst.

Nur der Saugschlauch wird in den Brunnen abgesenkt. Dadurch werden die Anordnung des Brunnens und die Wartung der Pumpe vereinfacht. Außerdem hat der Schlauch einen geringen Durchmesser, was den Einsatz in den sogenannten "Norton Wells" (abessinischen Brunnen) ermöglicht, wo die Tauchpumpe einfach nicht passt.

Pumpstationen haben nur einen, aber einen sehr wesentlichen Nachteil. Eine Oberflächenpumpe kann kein Wasser aus großer Tiefe heben, bei den meisten Modellen liegt die Grenze bei 8-10 m. Dies begrenzt den Umfang von Pumpstationen auf Brunnen und Flachbrunnen.

Aufgrund der geringen Förderhöhe müssen Pumpstationen mit einer oberen Pumpe oft so nah wie möglich am Bohrlochkopf installiert werden.Andernfalls müssen Sie zusätzlich den hydraulischen Widerstand von der Wasserquelle bis zu dem Ort im Haus überwinden, an dem die Pumpe installiert ist.

Schematische Darstellung der Wasserversorgung anhand einer kompletten Pumpstation mit einer Oberflächenpumpe. Es wird aufgrund der geringen Höhe des Wasseranstiegs für flache Brunnen verwendet

Tiefbrunnen-Tauchpumpe

Um Wasser aus Brunnen mit einer Tiefe von mehr als 10 m zu fördern, müssen Tauchpumpen verwendet werden. Die Auswahl der richtigen Pumpe und die Bestimmung ihrer Höhe im Gehäuse ist ein separates und ziemlich schwieriges Thema.

Als Teil des Themas des Artikels müssen wir nur verstehen, mit welcher zusätzlichen Ausrüstung die Pumpe ausgestattet ist, wie sie montiert und angeschlossen ist.

Wie bereits erwähnt, sind die obligatorischen Elemente der Wasserversorgungsausrüstung eines einzelnen Hauses ein Hydrospeicher und eine Steuerungsautomatisierung. Bei einer Tauchpumpe, deren Förderhöhe um ein Vielfaches größer ist als bei einer Oberflächenpumpe, gibt es keine Beschränkungen hinsichtlich des Aufstellungsortes eines geschlossenen Akkumulators.

Der Membrantank und die Steuerung können ziemlich weit vom Bohrlochkopf entfernt platziert werden, die Entfernung zur Quelle hat wenig Einfluss auf den Betrieb des Systems. Ein ausgezeichneter Ort, um Geräte zu platzieren, ist ein trockener und sauberer Technikraum im Haus, im Keller oder im Erdgeschoss.

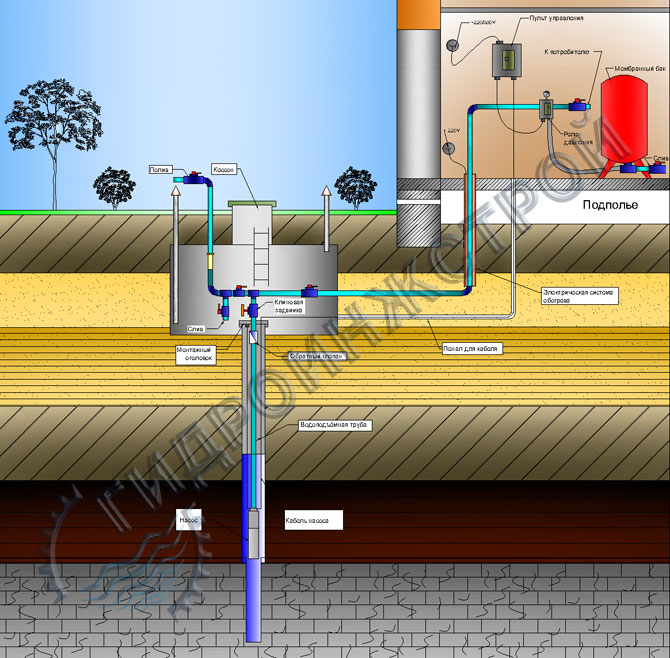

Schema der autonomen Wasserversorgung basierend auf einer Tauchpumpe. Der Membrantank kann in einem ziemlich großen Abstand vom Bohrloch angeordnet sein

Rohrleitungsverlegung

Bei der Installation der Wasserversorgung aus einem Brunnen ist darauf zu achten, dass die Rohre unterhalb des Gefrierpunkts des Bodens verlaufen. Das optimale Niveau wird in Hygienevorschriften festgelegt und hängt von der Region ab

Brunnenanordnungsschema und -technologie ihre Arbeit.

Um das Rohr zu verlegen, sollte ein Graben mit optimaler Länge angelegt werden - vom Haus bis zum Brunnen. Unten ist ein Sandkissen angeordnet, oben wird ein Rohr mit einem Durchmesser von 30 mm verlegt.

Rohre wählen Sie am besten aus Metall oder Polyethylen. Manchmal werden HDPE-Rohre verwendet, die jedoch in kalten Klimazonen eine hochwertige Isolierung erfordern: Wenn die Temperatur unter 0 Grad fällt, wird das Material spröde.

Die Anforderung an die Isolierung gilt jedoch für Rohre jeglicher Art.

Bei der Verlegung ist darauf zu achten, dass der Bereich in den Hebepunkten in der kalten Jahreszeit durchfrieren kann. Dieses Problem lässt sich leicht beheben: Es reicht aus, das Fundament eines Wohngebäudes zu isolieren, das Rohr mit einem selbstregulierenden Heizkabel und einer Wärmedämmung zu umwickeln

Verwenden Sie keine Schläuche zur Wasserversorgung.

Wenn es aus irgendeinem Grund unmöglich ist, auf dem Gelände einen Graben zu graben, lohnt es sich, ein Privathaus an der Oberfläche autonom mit Wasser zu versorgen. Dann wird das Rohr ein wenig vergraben, aber mit Spezialmaterial gut isoliert und ein Heizkabel eingeführt. Mit dem Rohr wird auch das Kabel von der Pumpe verlegt. Der Draht passt nur zweiadrig. Die Box kann in einem Wohnhaus in einem dafür vorgesehenen Raum installiert werden.

Saisonale Sanitäroptionen

Für die Anordnung lokaler Wasserversorgungssysteme können verschiedene Optionen verwendet werden. Unter Berücksichtigung ihrer Bedürfnisse und Unterkunftsmöglichkeiten können die Eigentümer von Vorortgebieten ohne zentrale Kommunikation ihre Grundstücke selbstständig ausstatten.

sommer bau

Sommerwasserversorgungssysteme werden durch Systeme dargestellt:

• zusammenklappbar;
• stationär.

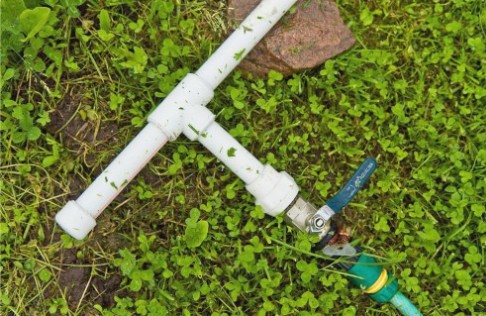

Wasseranschluss im Sommer

Das zusammenklappbare Design ist extrem einfach zu installieren und zu bedienen.Mit dem Aufkommen der warmen Jahreszeit können Sie die erforderlichen Elemente sicher auf der Baustelle installieren.

Die Konfiguration aus Kunststoffrohren und dem Schlauch wird in den erforderlichen Richtungen auf dem Boden verlegt. Das Design zeichnet sich durch hohe Zuverlässigkeit bei der Verwendung hochwertiger Anschlussadapter und Ventile aus.

Die stationäre Struktur ist ein konventionelles Sanitärsystem, das im Boden verlegt ist. Die Tiefe des Lesezeichens ist möglicherweise nicht signifikant. An den notwendigen Stellen werden Wasserhähne angezeigt. Die geringe Vorkommenstiefe wird es immer erlauben, ein solches System in der Sommersaison neu auszurichten.

Es sollte jedoch beachtet werden, dass Frost das System beschädigen kann. Daher muss unbedingt eine gewisse Steigung der Autobahn vorhanden sein, um das System befreien zu können.

Winterbau

Für den effizienten und zuverlässigen Betrieb der Winterversion der Wasserversorgung ist deren gründliche Isolierung erforderlich. Dies garantiert seine Sicherheit und Funktion.

Heizungsplan für Winterinstallationen

Die Arbeit beginnt am Anschlusspunkt der Pumpe. Viele Besitzer kombinieren Sanitär mit einem Stromkabel in einem gemeinsamen Gehäuse.

Anschlussreihenfolge der Geräte

Es gibt verschiedene Geräteinstallationsschemata, aber alle haben obligatorische Elemente, auf die nicht verzichtet werden kann. Außerdem ist die Reihenfolge ihrer Verbindung sehr wichtig.

Wasserversorgungsschema von einer Tauchpumpe in einem Brunnen

Nachfolgend sind alle erforderlichen Elemente der Schaltung und die Reihenfolge ihrer Verbindung aufgeführt.

1. Pumpe. Auf jeden Fall mit Rückschlagventil. Sicherheitskabel aus Edelstahl. Die Pumpensteuerung mit Relais und Automatisierung kann direkt am Brunnenkopf installiert werden.
2. Ablassen von Wasser aus der Rohrleitung in den Brunnen zur Konservierung für den Winter oder Arbeiten an der Ausrüstung. Wenn das Rückschlagventil getrennt von der Pumpe installiert wird, muss das Wasser für den Winter abgelassen werden, damit es den Abfluss nicht behindert.
3. Abzweig für den Hofwasserhahn und die Bewässerung. Es wird empfohlen, vor dem Grobfilter zu installieren, um den Filter zu entlasten, sowie ihn bei Verwendung eines Außenhahns mit Wasser aus dem Speicher zu spülen.
4. Grobfilter 300 Mikron. Achten Sie darauf, zwischen dem Straßenkran und dem Akkumulator zu installieren.
5. Hydrospeicher. Installieren Sie einen Wasserhahn vor dem Tank. Zum Austausch der Membran muss der Speicher ausgebaut und zerlegt werden. Kann auf dem Boden installiert werden, aber es ist besser, ihn mit dem Auslass nach unten an der Wand zu befestigen, um eine bessere Entwässerung zu gewährleisten.
6. Feinfilter. Wenn es neben dem Gartenhahn noch andere Verbraucher gibt, die das Wasser nicht mit einem Feinfilter reinigen müssen, schließen Sie diese an den Filter an.
7. Rohrleitung zur internen Wasserversorgung des Hauses.

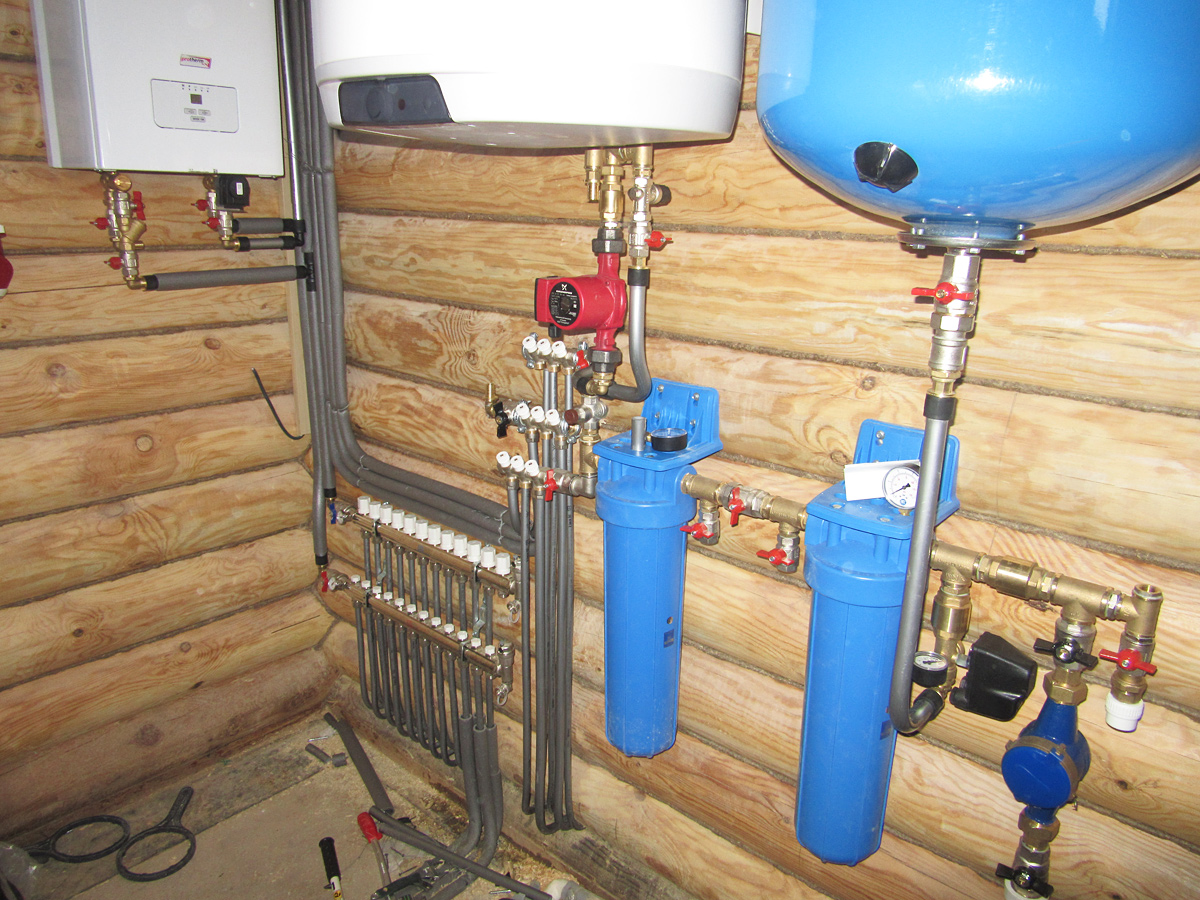

Alle diese Elemente des Wasserversorgungssystems können in der Brunnengrube installiert werden. Wenn im Winter Wasser verwendet wird, muss die Grube isoliert werden, und der Boden darf nicht durch die gesamte Tiefe der Grube gefrieren. Ansonsten sollten der Akku und Folgeelemente (nach Punkt 5) in einem warmen Raum stehen.

Wenn Sie Desinfektions- und Wasseraufbereitungssysteme installieren möchten, sollten Sie entscheiden, für welche Zwecke das gereinigte Wasser verwendet werden soll:

• zum Trinken und Kochen;
• für die Annahme von Wasserverfahren;
• zum Waschen von Kleidung;
• zum Geschirrspülen;
• für alle Haushaltsbedürfnisse im Haus, einschließlich eines Badezimmers.

Aus der getroffenen Entscheidung wird der weitere Anschluss von Geräten und Rohrleitungen im Haus ausgewählt.Bei der richtigen Entscheidung hilft eine Laboranalyse der chemischen Zusammensetzung nach dem Feinfilter und die Tabelle aus Abschnitt 1 dieses Artikels.

Wichtig: Normalerweise wird in einem Privathaus die Desinfektion und Wasseraufbereitung von Wasser aus einem artesischen und sandigen Brunnen nur zum Trinken und Kochen durchgeführt. Aus Oberflächenreservoirs, einem Brunnen und einem Oberflächenbrunnen sollte Wasser für alle Bedürfnisse gereinigt werden, mit Ausnahme von technischen Zwecken und einem Badezimmer.

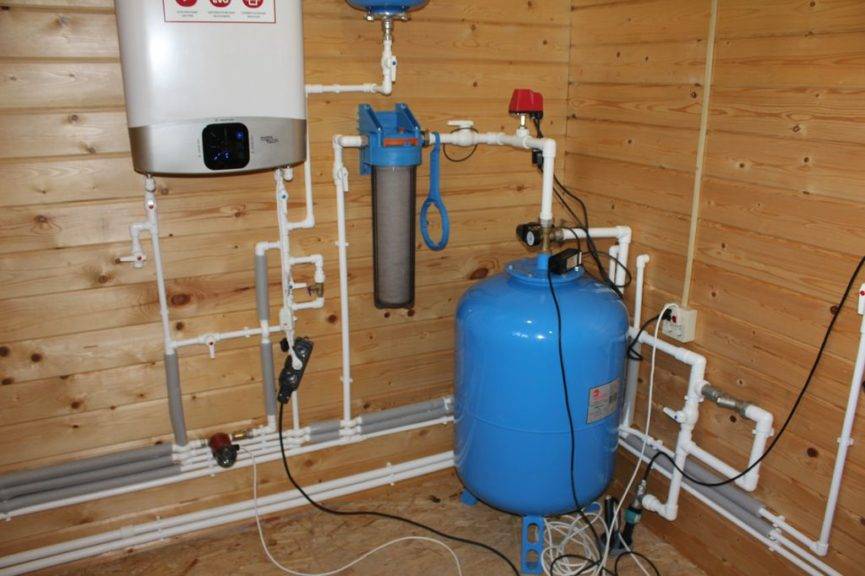

Installation von Geräten

Die Ausrüstung muss die Stabilität der Wasserversorgung gewährleisten. Zur unterbrechungsfreien Versorgung gibt es verschiedene Arten von Pumpen, für deren Betrieb elektrische Energie benötigt wird. Die einfachste Möglichkeit, einen Platz für Brunnenausrüstung zu schaffen, ist eine Grube. Der unbestreitbare Vorteil einer solchen Website besteht darin, dass sie aus improvisierten Materialien hergestellt werden kann.

Aufgrund der Tatsache, dass Feuchtigkeit in die Grube gelangen kann, empfehlen Experten diese Art von Plattform für Geräte als Adapter. Verfahren zum Anordnen von Standorten mit einem Adapter implizieren, dass die Rolle des Senkkastens von der Verrohrungskette übernommen wird. Die Anwendung des Verfahrens ist möglich, wenn die Anordnung des Verrohrungsstranges in einem Behälter erfolgt und die Dichtheit der Rohre gewährleistet ist. Für einen solchen Fall werden Rohre üblicherweise aus Stahl ausgewählt. Kunststoff ist für die Adapterkonstruktion nicht zu empfehlen, da die Pumpe an der Wasserleitung befestigt und nicht an einem Kabel aufgehängt wird.

Eine weitere Option für einen Standort zum Anordnen von Geräten ist der oben erwähnte Caisson. Dies ist ein versiegelter Behälter, der als zuverlässig und langlebig gilt. Der Behälter kann fertig bestückt oder von Hand gefertigt werden. Caissons sind entweder aus Kunststoff oder Stahl. Kunststoffversiegelt, wenig wiegen, einfach zu installieren.Stahloptionen sind luftdicht, zuverlässig, müssen jedoch mit Korrosionsschutzmitteln behandelt werden, sie haben einen höheren Preis

Die Ausrüstung wird montiert, nachdem der Standort montiert wurde, wobei es wichtig ist, einige der Nuancen zu berücksichtigen

Artesischer Brunnen: Gerätediagramm

Es gibt verschiedene Arten von Wasseraufnahmestrukturen. Die häufigsten unter ihnen:

• Einrohr;
• Zweirohr;
• teleskopisch;
• mit Dirigent.

Die Wahl eines artesischen Brunnengeräteschemas hängt von mehreren Faktoren ab:

• Ausbildungsniveau;
• erforderliche Leistung;
• Merkmale von Mantelrohren;
• Art der Hebevorrichtung.

Dies ist die einfachste Art der Wasseraufnahmeanordnung. In das Bohrloch wird ein Rohr eingebaut, das gleichzeitig als Verrohrung und Produktion dient. Sein Durchmesser beträgt normalerweise 133 oder 159 mm.

Dieses Design kann nur in Fällen gewählt werden, in denen die Struktur auf Kalksteinboden ohne Sand und Ton gebaut wird. In Brunnen dieser Art ist der Wasserstand so hoch, dass die Pumpe in einer Tiefe von 2/3 der Leitung installiert werden kann.

Ein Einzelrohrdesign ist am rentabelsten, aber seine Anordnung erfordert nahezu ideale geologische Bedingungen, was selten vorkommt.

Auf Kalksteinböden mit Tonschichten ist ein Zweirohrsystem ausgestattet. Als Gehäuse ist eine Struktur mit großem Durchmesser installiert - 159 oder 133 mm. Es schützt das Produktionsrohr vor Druck während der Erdbewegung.

Der Produktionsstrang ist ein Rohr mit kleinerem Querschnitt - 133 oder 117 mm. Es wird am Grundwasserleiter installiert, und wenn der Boden instabil ist, dann am Boden.Es kann Metall oder Kunststoff sein. Die Wahl des Materials hängt von den geologischen Gegebenheiten des Geländes und den persönlichen Vorlieben des Besitzers ab.

Diese artesische Brunnengerätetechnologie wird entweder auf zu dichten Böden oder auf lockeren, zum Einsturz neigenden Böden verwendet. Das Design besteht aus Rohren, von denen jedes einen kleineren Durchmesser hat als das vorherige.

Der erste erfüllt die Funktion des Gehäuses. Die zweite dient ebenfalls als Hülle und wird auf eine Kalksteinschicht aufgesetzt. Der dritte ist in Betrieb. Es ist der kleinste Durchmesser und wenn die beiden vorherigen normalerweise aus Metall bestehen, kann dieser aus Kunststoff sein. Installieren Sie es am Grundwasserleiter.

Dies ist eine gute Option für Böden mit Treibsand. Der Dirigent ist ein separates breites Rohr, dessen Aufgabe es ist, den Treibsand abzuschneiden. Das Rohr verhindert die Zerstörung des Produktionsstrangs, schützt ihn vor Überdruck und kann mit dem Design des Senkkastens kombiniert werden

Die Montage einer Leitung ist ein kostspieliges Unterfangen und bei weitem nicht immer notwendig. Um festzustellen, wie geeignet es für einen bestimmten Brunnen ist, ist ernsthafte Forschung erforderlich. Sie werden von Fachleuten mit spezieller Ausrüstung durchgeführt.

Auswahl der Ausrüstung

Die Wahl der Ausrüstung, um Ihre Zukunft gut zu gestalten, ist eine der wichtigsten Phasen, da die Qualität und Dauer ihrer Arbeit von der richtigen Wahl abhängen.

Die wichtigste Ausrüstung, auf die Sie achten müssen, ist: eine Pumpe, ein Senkkasten, ein Brunnenkopf und ein Hydraulikspeicher.

Caisson oder Adapter

Das Prinzip der Anordnung mit einem Caisson oder Adapter

Der Senkkasten kann als das Hauptgestaltungselement der Zukunft gut bezeichnet werden.Äußerlich ähnelt es einem fassähnlichen Behälter und dient zum Schutz von Geräten vor Grundwasser und Einfrieren.

Im Inneren des Senkkastens können Sie alle notwendigen Komponenten für die automatische Wasserversorgung (Druckschalter, Membranbehälter, Manometer, verschiedene Wasserreinigungsfilter usw.) platzieren und so das Haus von unnötigen Geräten befreien.

Der Caisson besteht aus Metall oder Kunststoff. Die Hauptbedingung ist, dass es keiner Korrosion ausgesetzt ist. Die Abmessungen des Senkkastens sind normalerweise: 1 Meter Durchmesser und 2 Meter Höhe.

Neben dem Caisson können Sie auch einen Adapter verwenden. Es ist billiger und hat seine eigenen Eigenschaften. Schauen wir uns unten an, was man für einen Caisson oder Adapter wählt und welche Vorteile die einzelnen haben.

Caisson:

1. Alle zusätzlichen Geräte können im Caisson platziert werden.
2. Bestens geeignet für kaltes Klima.
3. Langlebig und zuverlässig.
4. Schneller Zugriff auf die Pumpe und andere Geräte.

Adapter:

1. Um es zu installieren, müssen Sie kein zusätzliches Loch graben.
2. Schnelle Installation.
3. Wirtschaftlich.

Die Wahl eines Senkkastens oder Adapters ergibt sich auch aus der Art des Brunnens

Haben Sie zum Beispiel einen Brunnen im Sand, raten viele Experten, auf den Adapter zu achten, da der Einsatz eines Senkkastens aufgrund der kurzen Lebensdauer eines solchen Brunnens nicht immer sinnvoll ist

Pumpeinheiten

Eines der Schlüsselelemente des gesamten Systems ist die Pumpe. Grundsätzlich lassen sich drei Arten unterscheiden:

1. Oberflächenpumpe. Nur geeignet, wenn der dynamische Wasserstand im Brunnen 7 Meter über dem Boden nicht unterschreitet.
2. Unterwasser-Vibrationspumpe. Als preisgünstige Lösung wird es selten speziell für das Wasserversorgungssystem verwendet, da es eine geringe Produktivität aufweist und auch die Wände des Brunnens zerstören kann.
3. Kreiselbohrlochpumpen. Profilausrüstung für Wasserversorgungssysteme aus einem Brunnen.

Bohrlochpumpen sind auf dem Markt von den unterschiedlichsten Herstellern für jeden Geschmack und Geldbeutel weit verbreitet. Die Auswahl der Kennlinien der Pumpe erfolgt nach den Parametern des Brunnens und direkt an Ihrem Wasser- und Wärmeversorgungssystem.

Akkumulator und Relais

Die Hauptfunktion dieser Ausrüstung besteht darin, einen konstanten Druck im System aufrechtzuerhalten und Wasser zu speichern. Der Akkumulator und der Druckschalter steuern den Betrieb der Pumpe, wenn das Wasser im Tank aufgebraucht ist, der Druck darin abfällt, was das Relais erfasst und die Pumpe startet, bzw. nach dem Befüllen des Tanks schaltet das Relais die Pumpe aus. Darüber hinaus schützt der Druckspeicher die Sanitärausrüstung vor Wasserschlägen.

Im Aussehen ähnelt der Akkumulator einem Tank in ovaler Form. Sein Volumen kann je nach Ziel zwischen 10 und 1000 Liter betragen. Wenn Sie ein kleines Landhaus oder eine kleine Hütte haben, reicht ein Volumen von 100 Litern aus.

Hydrospeicher - staut, Relais - steuert, Manometer - zeigt an

Nun Kappe

Um den Brunnen auszustatten, ist auch ein Kopf installiert. Sein Hauptzweck besteht darin, den Brunnen vor dem Eindringen verschiedener Trümmer und Schmelzwasser zu schützen. Mit anderen Worten, die Kappe erfüllt die Funktion des Abdichtens.

Kopffreiheit

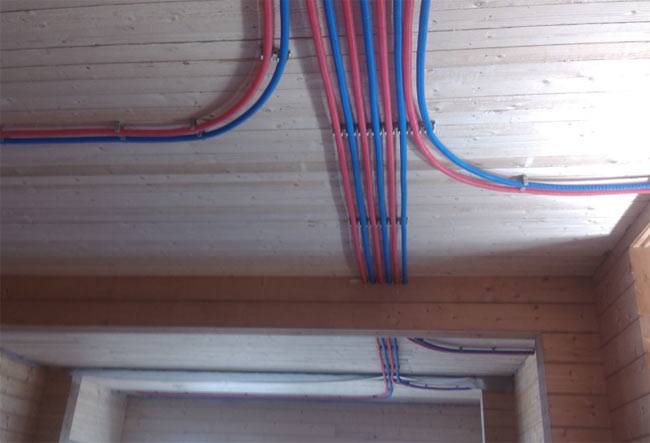

Installation von Sanitäranlagen im Haus

Wenn Sie beabsichtigen, dauerhaft in einem Landhaus zu wohnen, ist der nächste Schritt beim Bau eines Wasserversorgungssystems auf dem Land mit Ihren eigenen Händen aus einem Brunnen oder einer anderen Quelle die Installation eines Wasserversorgungssystems im Raum

Es ist wichtig, das Rohrmaterial zu wählen. Klassisches Metall ist Kunststoff und Metall-Kunststoff gewichen.Der Hauptgrund dafür ist, dass moderne Materialien eine Reihe von Vorteilen haben:

Der Hauptgrund dafür ist, dass moderne Materialien eine Reihe von Vorteilen haben:

• sie widerstehen extremen Temperaturen;
• beständig gegen ständige Einwirkung von Feuchtigkeit innen und außen (gegen Wasserkorrosion);
• sie unterliegen keiner Luftkorrosion.

Sie müssen mit Hilfe eines speziellen „Eisen“ -Lötkolbens, der zu einem recht günstigen Preis gekauft oder gemietet werden kann, mit Rohren arbeiten.

Video: Arbeiten mit Kunststoffrohren.

Die Installation von Rohren ist nicht sehr schwierig, erfordert jedoch Genauigkeit. Zuerst müssen Sie ein detailliertes Schema für die Versorgung des Systems erstellen, um alle Teile des Raums zu versorgen - Küche, Toilette, Bad, Bad (falls vorhanden). Sie können sowohl auf dem unteren als auch auf dem oberen Pfad aufsteigen. Dieser Weg ist besonders praktisch, wenn Sie vorhaben, eine Spanndecke herzustellen, unter der die gesamte Kommunikation bequem verborgen werden kann.

Nach Abschluss der Installation muss unbedingt ein spezielles Gerät installiert werden, das den Druck in den Rohren reguliert, um Böen zu vermeiden. Das ist ein Ausdehnungsgefäß. Es nimmt automatisch einen Teil des Wassers bei einem Druckanstieg im System auf und gibt es bei einem Druckabfall wieder zurück. Das Funktionsprinzip ist in diesem Diagramm dargestellt.

Typischerweise fasst der Tank maximal 100 Liter Wasser, was für eine autarke Wasserversorgung völlig ausreicht. Extern wird das Gerät im Hauswirtschaftsraum an der Wand montiert.
