Anbohren in ein Kunststoffrohr ohne Schweißen mit Düsen, Sätteln und speziellen Adaptern

Arten von Siegeln

Früher gab es nicht so viele Siegel wie heute. Einige Installateure verwenden bei ihrer Arbeit die gesamte Bandbreite an Materialien, und es gibt Konservative, die immer noch nur Leinen anerkennen. Haben sie Recht? Finden wir es heraus. So dichten Sie das Gewinde am Heizrohr ab:

• Rauchband;
• Flachs mit Paste;
• anaerober Klebedichtstoff;
• Dichtgewinde.

Flachs trocknet in Systemen mit heißem Kühlmittel und verrottet in kaltem Wasser. Im ersten und zweiten Fall wird das Ergebnis des Prozesses das Auftreten eines Lecks sein.Dank der Paste kann die Armatur nach dem Verdrehen etwas gelöst werden, sodass eine Drehung um nicht mehr als 45 Grad möglich ist. Universelles Material, geeignet zum Verbinden von Heizungsrohren aus Metall sowie für Polymere.

Flachs eignet sich für alle Arten von Gewinden an Heizungsrohren, unabhängig vom Durchmesser. Es ist das billigste Siegel.

Es ist wichtig, es richtig zu wickeln:

• mit Hilfe eines Tuches für Metall oder einer Feile werden Kerben am Faden angebracht;
• ein Flachsstrang wird zu einer Art Faden gerollt;
• das Wickeln erfolgt beim Anziehen der Armatur (meist im Uhrzeigersinn);
• Schutzpaste wird gleichmäßig aufgetragen.

Siegel aus Leinen

Beim Wickeln von Flachs ist es wichtig, es nicht zu übertreiben. Zuerst müssen Sie die erste Umdrehung machen, die die Dichtung auf dem Gewinde sichert. Es hinterlässt einen Schwanz

Bei der zweiten Windung wird der verbleibende Schwanz aufgenommen und mit einer gemeinsamen Faser zusammengewickelt. Achte darauf, dass es keine Verdrehungen gibt. Es ist notwendig, das Material entlang des Gewindes gleichmäßig vom Ende bis zum Körper der Armatur zu verteilen. Wenn Sie mit Flachs arbeiten, müssen Sie beim Anschließen von Heizungsrohren auf Ihre Hände achten, da diese ständig mit Paste beschmiert sind. Fasst man mit solchen Händen ein Polypropylenrohr an, bleibt ein Abdruck zurück

Dies hinterlässt einen Schwanz. Bei der zweiten Windung wird der verbleibende Schwanz aufgenommen und mit einer gemeinsamen Faser zusammengewickelt. Achte darauf, dass es keine Verdrehungen gibt. Es ist notwendig, das Material entlang des Gewindes gleichmäßig vom Ende bis zum Körper der Armatur zu verteilen. Wenn Sie mit Flachs arbeiten, müssen Sie beim Anschließen von Heizungsrohren auf Ihre Hände achten, da diese ständig mit Paste beschmiert sind. Fasst man mit solchen Händen ein Polypropylenrohr an, bleibt ein Abdruck zurück.

Rauchband wird für dünnwandige Fittings und Verbinder mit Feingewinde verwendet.Das Material lässt sich leicht verarbeiten, die Hände sind immer sauber. Gleichzeitig ist Rauchband ziemlich teuer und wird hauptsächlich für kleine Durchmesser verwendet. Ein wesentlicher Nachteil dieser Dichtung ist die Unmöglichkeit der Einstellung. Das heißt, wenn die Verbindung der Heizungsrohre verdreht ist und zur Zentrierung etwas gelöst werden muss, verliert die Verbindung ihre Dichtheit.

Der Dichtfaden benötigt wie das Rauchband keine Schmierung und die Verwendung einer speziellen Paste. Es kann auf schmutzige oder nasse Fäden gewickelt werden, geeignet für Kunststoff.

Dichtmittel werden auf saubere und entfettete Gewinde (normalerweise neu) aufgetragen. Sie sind:

• demontiert;
• schwer zu demontieren.

Und tatsächlich werden sie nicht demontiert. Bevor Sie die Heizungsrohre mit einem Dichtmittel verbinden, müssen Sie darauf vorbereitet sein, dass die Verbindung erst nach dem Erhitzen demontiert werden kann. Und nur dann wird es vielleicht möglich sein, es abzuschrauben. Aber während der Installation müssen die Verbindungen nicht einmal mit Schlüsseln angezogen werden.

Möglichkeiten zum Schneiden in die Pipeline

Der Anschluss an die Rohrleitung erfolgt auf unterschiedliche Weise. Die einfachste von ihnen ist wie folgt.

Schau das Video

Betrachten Sie die einfachste Methode

Es besteht darin, ein Übergangsverriegelungselement zu installieren, bevor die Wand auf dem Rohr gebohrt wird. Dazu wird ein auf einem Sattel montiertes Kugelventil verwendet. In der offenen Position führt es einen Bohrer durch das Durchgangsloch.

Zum Schutz vor Wassereintritt wird der obere Rand einer Plastikflasche durch das Loch im Deckel gesteckt. Nach Durchtritt durch die Rohrwandung wird der Bohrer aus der Bohrung entfernt und der Kugelhahn geschlossen.

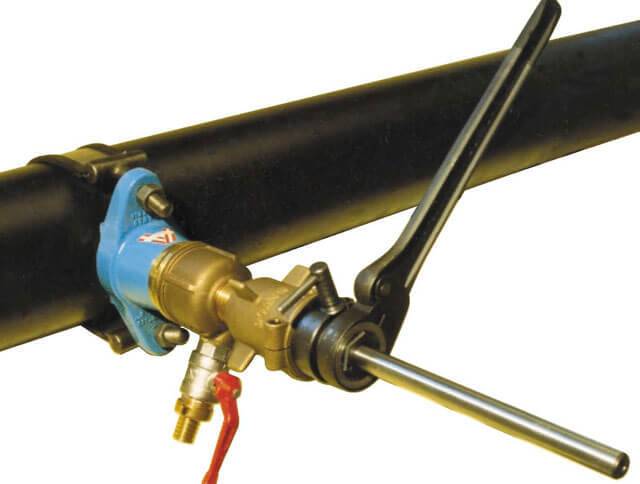

Eingebaute Schneider

Solche Werkzeuge sind mit einem Kernbohrer zum Bohren eines Lochs und einem Schutzventil zum Eindämmen des Wassergegendrucks ausgestattet.

Die Drehung des Werkzeugs erfolgt manuell durch Einwirkung auf die Griffe. Ein professionelles Werkzeug arbeitet mit einem Antrieb einer elektrischen Bohrmaschine. Das Rohrende ist mit einer Verriegelung ausgestattet, durch die das Werkzeug eingeführt wird.

In der Ruhestellung ist das Rohr durch ein Ventil verschlossen, das sich beim Drücken öffnet. Um den Umfang des Rohrs ist eine Gummidichtung in Form eines Rings installiert.

Geräte dieser Bauart werden am häufigsten zum Anzapfen von Polyethylen-Rohrleitungen verwendet.

Nach dem Bohren kann eine kleine Menge Wasser durch die Düse sickern. Der Schneider wird in die entgegengesetzte Richtung zurückgezogen, bis er das Ventil berührt, es schließt und das Leck blockiert.

Der Seitenauslass muss in geschlossener Position sein und öffnet erst nach der Installation der Wasserversorgung im Haus und auf der Baustelle.

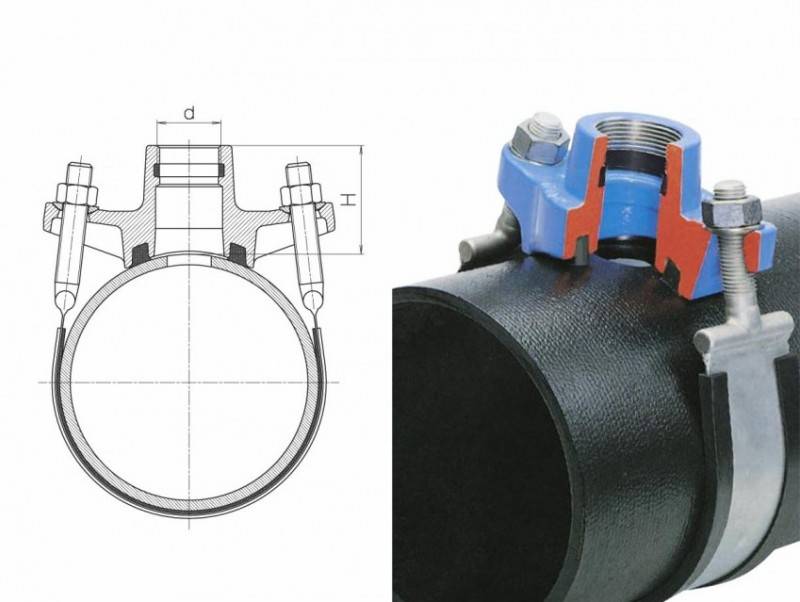

Einsatz von Drillkragen

Häufig werden Bohrschellen zum Anbohren einer unter Druck stehenden Rohrleitung verwendet. Das Verkaufsset solcher Produkte enthält in der Regel Düsen und Drehverbindungen.

Strukturell können solche Produkte in mehreren Versionen hergestellt werden, sie werden zum Verbinden von Rohren mit einem Durchmesser von 80 mm oder mehr verwendet. Beim Bohren ist ein tiefes Lochen des Rohres erforderlich, um ein Abrutschen des Bohrers auf einer geneigten Fläche zu vermeiden.

Andere Einbindungsmethoden

Sie müssen auf ein typisches Einbindegerät achten, das bei Arbeitern von Wasserwerken beliebt ist. Es sieht aus wie ein Rohr mit mehrschichtigen Dichtungen.

Es wird auf das Hauptrohr gesteckt und mit langen Nieten befestigt.

Schau das Video

Die Dichtheit des Gerätes ist so perfekt, dass beim Durchgang des Bohrers durch die Wand keine Leckage auftritt. In diesem Gerät ist ein Manometer eingebaut, dessen Anzeige das Ende des Bohrens anzeigt.

Varianten von Mechanismen zur Organisation einer Niederlassung

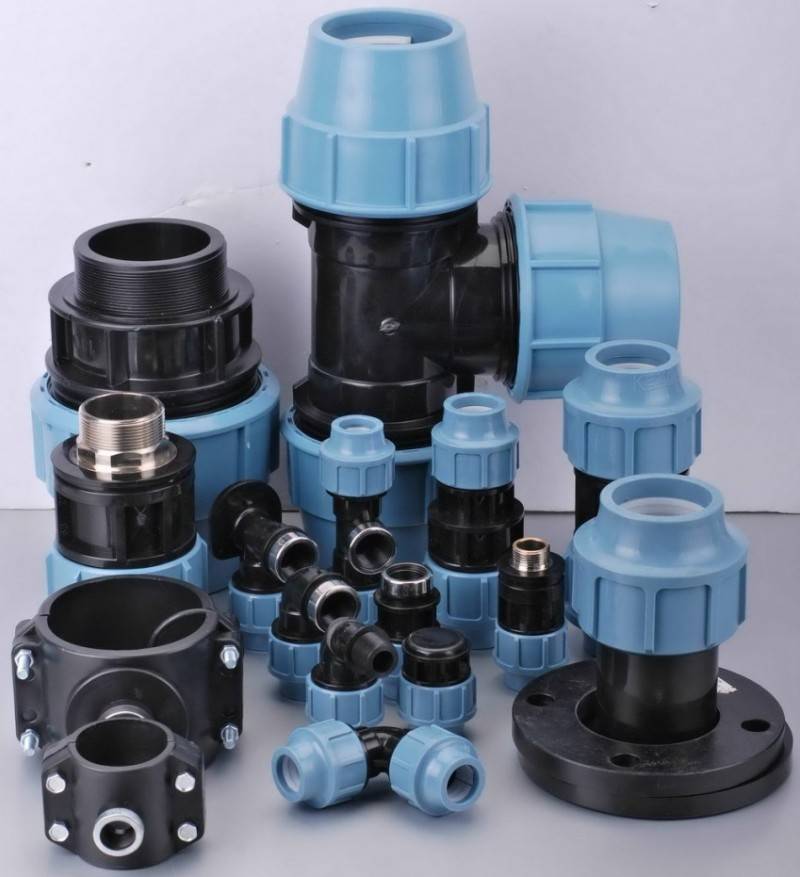

Zum Anzapfen einer Rohrleitung, deren Material Polyethylen ist, gibt es solche Geräte:

• Sattelkupplung für Kalteinbindung;
• Ventil zum Zapfen unter Druck;
• Zapfenauflage (oder Überkopfpflege);
• Flanschsattel;
• elektrogeschweißte Sattelkupplung aus Polyethylen zum Löten.

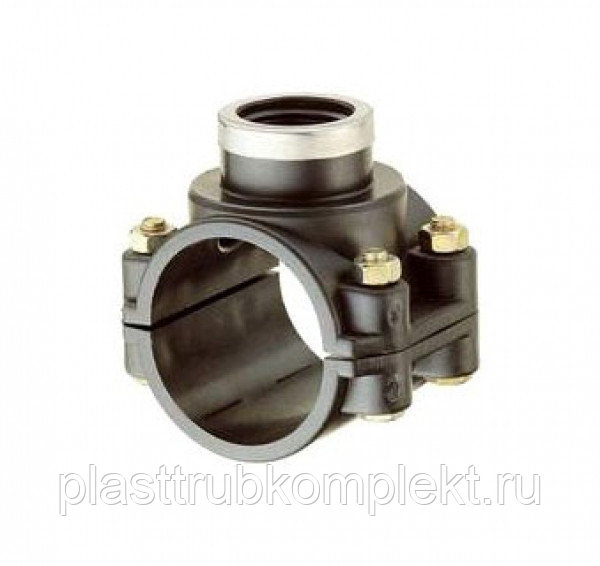

Sättel mit Gewindeauslass (oder Einbindeschellen) dienen zum Organisieren der Entfernung eines Nebenkanals von der Hauptleitung in Systemen, die Trink- oder Prozesswasser transportieren. Sie werden häufig in Bewässerungs- und Bewässerungsnetzen im privaten Bereich eingesetzt.

Das Druckentnahmeventil ist ein Sonderteil, das folgende Funktionen erfüllen kann:

• einen Abzweig, mit dem ein Rohrabzweig montiert wird;
• Absperrventile, die den Flüssigkeitsfluss durch die Rohrleitung blockieren oder öffnen können.

Die Installation der Oberleitung ist nur auf einem deaktivierten Kanal möglich. Im Gegensatz zum Rosettenzapfen hat es einen Positionierungsgurt, um den Mechanismus am Rohr zu halten.

Der Flanschsattel wird beim Bau und der Modernisierung von Hauptabwasser- und Wasserversorgungssystemen für städtische oder industrielle Zwecke verwendet. Der elektrisch geschweißte Sattel ist für die Installation an allen Arten von HDPE-Gas- und Wasserrohren mit einem Druck (Arbeitsdruck) von bis zu 10 atm für Gas und bis zu 16 atm für Wasser geeignet.Bei Gasleitungen sind Schraub- und ähnliche Verbindungen nicht zulässig.

In etwas stürzen Polyethylenrohr kann ohne Schweißen seinmit einer speziellen Klemme

Arten von Rohrtrennmaschinen zum flammenlosen Trennen

Rohrschneider werden nach dem Anwendungsbereich unterteilt:

• Zum Schneiden von Rohren am Ort der Rohrleitungsverlegung werden Hand- oder Rohrschneider mit hydraulischem, elektrischem oder pneumatischem Antrieb eingesetzt.
• Zum Trennen von Rohren unter Produktionsbedingungen im Strömungsmodus werden stationäre Rohrtrenneinheiten verwendet.

Spaltrohrschneider

Aussehen

Einteiliger Rohrschneider

Aussehen

Arten von manuellen Maschinen: rotierende Rohrschneider in zusammenklappbarer und nicht zusammenklappbarer Ausführung, Rohrschneider, Rollenmechanismen. Mit ihrer Hilfe wird eine Rohrleitung aus Stahl, Metall, Eisen und Legierungen geschnitten. Beim Einsatz professioneller Hand-Rohrschneider zum Trennen von Stahlrohren mit einer Wandstärke von bis zu 8 mm und einem Querschnitt von 10-900 mm ist der Kraftaufwand nur eines Bedieners erforderlich.

Schweißen von Druckrohren

Wenn Sie die folgenden Tipps beachten, können Sie die Arbeit bei der Reparatur von Wasserleitungen unter Druck erheblich erleichtern:

1. Wenn beim Rohrschweißen Wasser austritt, sollte die Stromstärke am Schweißgerät erhöht werden. In diesem Fall haftet die Elektrode nicht ständig am Rohr, da das Metall zu schnell abkühlt.
2. Vor dem Schweißen von Rohren unter Druck sollten die Elektroden geglüht werden. In diesem Fall kann ein besserer und stabilerer Lichtbogen erzielt werden, der wiederum das aus der Fistel austretende Wasser schneller verdunstet.
3. Die Wahl von Gleich- oder Wechselstrom zum Schweißen von Wasserrohren hängt nicht nur vom Druck der Wasserschicht ab, sondern auch von der Dicke des zu schweißenden Metalls.

So ermöglicht beispielsweise das Schweißen mit Wechselstrom einen stärkeren Lichtbogen. So können auch unter Hochdruck stehende Rohre mit einem „Wechsel“ gekocht werden.

Gleichzeitig lässt die Qualität der Schweißnaht zu wünschen übrig. Das Gleichstromschweißen wiederum ermöglicht es Ihnen, das Metall tief zu schmelzen und eine höhere Festigkeit der Schweißverbindung zu erreichen.

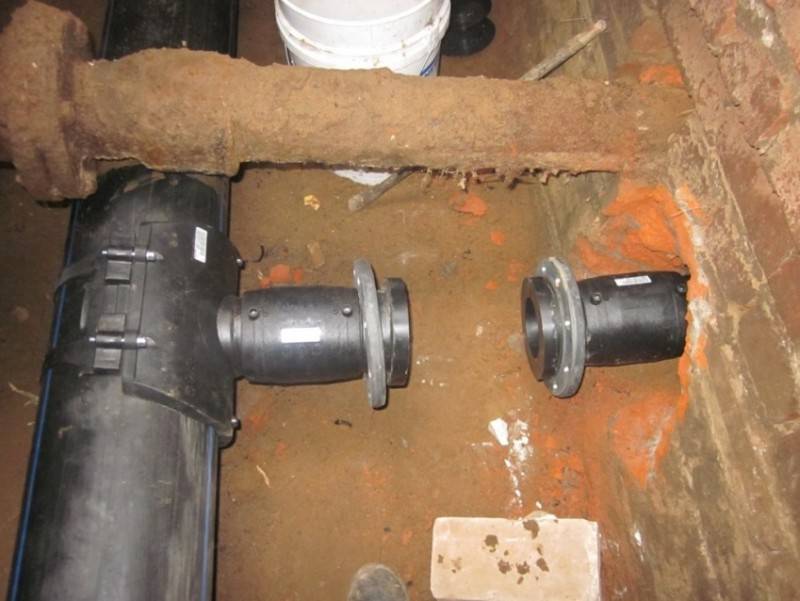

Fotoanbindung an das Rohr

Wir empfehlen außerdem die Besichtigung:

• Scheinwerfer polieren selber machen
• Gerüst selber bauen
• DIY Messerschärfer
• Antennenverstärker
• Batteriewiederherstellung
• Mini-Lötkolben
• Wie man eine E-Gitarre baut
• Geflecht am Lenkrad
• DIY-Taschenlampe
• So schärfen Sie ein Fleischwolfmesser
• Elektrischer Generator zum Selbermachen
• DIY Solarbatterie
• Fließender Mischer
• So entfernen Sie eine gebrochene Schraube
• DIY-Ladegerät
• Metalldetektor-Schema
• Bohrmaschine
• Plastikflaschen schneiden
• Aquarium in der Wand
• Do-it-yourself-Regale in der Garage
• Triac-Leistungsregler
• Tiefpassfilter
• Ewige Taschenlampe
• Feilenmesser
• Soundverstärker selber bauen
• Geflochtenes Kabel
• DIY Sandstrahler
• Rauchgenerator
• Windgenerator selber bauen
• Akustischer Schalter
• DIY Wachsschmelzer
• touristische Axt
• Einlegesohlen beheizt
• Lötpaste
• Werkzeugregal
• Jackpresse
• Gold aus Funkkomponenten
• Langhantel zum Selbermachen
• So installieren Sie eine Steckdose
• DIY Nachtlicht
• Audiosender
• Bodenfeuchtesensor
• Geigerzähler
• Holzkohle
• WLAN-Antenne
• E-Bike selber bauen
• Wasserhahn reparieren
• Induktionsheizung
• Tisch aus Epoxidharz
• Riss in der Windschutzscheibe
• Epoxidharz
• So wechseln Sie einen Druckhahn
• Kristalle zu Hause

Helfen Sie dem Projekt, teilen Sie es in sozialen Netzwerken

Technologie einfügen

Es gibt mehrere Möglichkeiten, das Problem zu lösen
Arbeit.

Klopfen mit einem T-Stück

Wie bereits erwähnt, diese Option in 90 Prozent der Fälle
Wird in einer Situation verwendet, in der ein T-Stück an einem Metallrohr montiert ist. Alles
Tatsache ist, dass Sie dies tun müssen, um die Verbindung der beiden Teile zu stärken
Schweißen verwenden. Und in der Anfangsphase der Arbeit muss geschnitten werden
Rohr und schneiden Sie ein Stück ab, das in Bezug auf seine Parameter so genau wie möglich ist
ähneln dem für die Installation verwendeten T-Stück. Zu beachten ist, dass das T-Stück
betrachtete Einbindeart wird in Form einer Kupplung an einem Segment montiert
Rohre.

Wenn mit einem System aus PVC-Rohren gearbeitet werden muss. Ein Rohr sollte durch mehrere kurze Abschnitte ersetzt werden, zwischen denen ein Rohrstück mit einem Abzweigrohr platziert wird. In diesem Teil werden zusätzliche Geräte angeschlossen. Problematisch bei einer solchen Installation ist der Anschluss über Muffen, die zum Einführen eines Rohres vorgesehen sind.

Einsetzen in PVC-Rohre

Es wird eine Einbindung durchgeführt
in die Kanalisation, bei deren Installation Kunststoffrohre verwendet wurden, kann
und auf eigene Faust. Für einen Job, der das Problem löst, wie man in ein Plastikabwasserrohr stürzt,
würde brauchen:

• Bereiten Sie ein Rohrstück zusammen mit einer Düse mit dem gewünschten Durchmesser vor.
• Bereiten Sie das Werkstück vor. Dieser Arbeitsschritt besteht darin, einen Teil des Teils und ein davon ausgehendes Rohr zu belassen. Der Abstand ist so bemessen, dass die Einbindestelle im Hauptteil sicher blockiert wird.
• In das Rohr wird ein Loch gebohrt, dessen Durchmesser der Breite des Rohres entspricht.
• Dichtmittel wird auf die Innenseite des Flansches aufgetragen. Die Außenseite des Teils in der Nähe des Lochs wird ebenfalls verschmiert.
• Der Flansch wird auf das Rohr gelegt und mit Klammern an den Rändern festgezogen. Die Befestigung sollte schrittweise angezogen werden, bis das Dichtmittel unter dem Flansch hervorzuquellen beginnt. Überschüssiges Fett sollte entfernt werden.

Wenn Seitenleiste
in das Abwasserrohr erfolgt stellenweise mit geringem Druck
Flüssigkeit, dann ist die Verwendung von Schellen nicht erforderlich. Genug ist hier
Verbinden Sie den Flansch mit normalem Isolierband mit dem Rohr.

Schneiden in ein Metallrohr

Wenn Sie eine Anbindung an die Kanalsteigleitung aus Metall benötigen
Teilen, ist es am besten, ein fertiges T-Stück zu verwenden, das mehrere hat
größerer Durchmesser als ein Rohr. Vom Abschlag muss erst getrennt werden
Teil ohne Rohr.

Es gibt jedoch oft Situationen, in denen es notwendig ist, einen Flansch vorzubereiten
alleine. Dazu müssen Sie ein Rohr kaufen, dessen Wert intern ist
dessen Kreis mit dem Wert des externen Parameters des Kreises übereinstimmt
Verbindungsrohre. Als nächstes wird das Teil in Längsrichtung geschnitten, es wird gebohrt
Loch und ein Rohr wird geschweißt. Um das Problem, wie man gegen ein Gusseisen stößt, vollständig zu beantworten
Abwasserrohr, es bleibt nur noch der vorbereitete Flansch anzuschweißen
Rohr. Wenn das Schweißgerät nicht zur Hand ist, dann sollten Sie es tun
Verwenden Sie keine versiegelte Mischung und Klemmen.

Es sei daran erinnert, dass dies vor Beginn der Einbindung erforderlich ist
Stellen Sie sicher, dass kein Flüssigkeitsdruck darin ist.

Arbeitserlaubnis

Arbeiten zum Anzapfen von Wasserleitungen, sowohl durch Schweißen als auch ohne Schweißen, dürfen nicht ohne die entsprechenden Genehmigungen durchgeführt werden.

Illegales Abzapfen endet traditionell damit, dass der Eigentümer materiell und administrativ zur Verantwortung gezogen wird.

Bildergalerie

Foto von

Die Rohrleitung wird durchtrennt

Rohreinsatz mit kleinem Durchmesser

Einfügungsausrüstung

Das Einfügen erfolgt durch den Master

Wasserverbindung

Anschluss an die Wasserversorgung im Brunnen

Oberflächenwasseranschluss

Wasseranschluss im Sommer

Ein Lageplan ist bei der Bundeszentrale für Grundbuchwesen und technische Bedingungen bei der Zentralstelle der Wasserversorgung erhältlich.

Die technischen Bedingungen für den Anschluss geben Folgendes an:

• Verbindungspunkt;
• Durchmesser der Hauptleitung;
• Daten, die für die Einbettung benötigt werden.

Neben der lokalen Struktur von Vodokanal wird die Entwicklung von Designschätzungen von spezialisierten Designorganisationen durchgeführt, die über die entsprechende Lizenz verfügen.

Dann sind die Unterlagen für die Einbindung bei der örtlichen Geschäftsstelle des SES anzumelden. Gleichzeitig mit der Einreichung des gesammelten Dokumentenpakets bei der SES-Zweigstelle zur Registrierung muss ein Antrag auf Abgabe einer Stellungnahme zur Notwendigkeit des Anschlusses an die Wasserversorgung gestellt werden.

Für die Durchführung der Arbeiten sollten Sie einen Lageplan zur Hand haben sowie die technischen Voraussetzungen und die Erlaubnis zur Einbindung des örtlichen Wasserversorgers einholen

Nach allgemein anerkannten Normen muss die Installation einer Druckleitung und der Einbau von Messgeräten von qualifiziertem Fachpersonal mit entsprechender Zulassung durchgeführt werden. Es ist verboten, solche Arbeiten selbst durchzuführen.

Sparen Sie Geld, indem Sie Ihre eigenen Verbindungsbemühungen unternehmen. Dies wird sich nur bei der Herstellung von Erdarbeiten während der Entwicklung und Verfüllung des Grabens herausstellen.

Bedingungen, unter denen das Klopfen nicht erlaubt ist:

• wenn die Hauptnetzleitung einen großen Durchmesser hat;
• wenn das Grundstück nicht an die zentrale Kanalisation angeschlossen ist;
• wenn die Einbindung Messgeräte umgehen soll.

Auch bei Vorliegen aller Genehmigungen sollte nur qualifiziertes Fachpersonal die Anbindung der Leitung an das bestehende Netz vornehmen.

Sie können nur sparen, wenn Sie einen Teil der Arbeit selbst erledigen, für deren Umsetzung keine Lizenz erforderlich ist

Dazu gehören: Erdarbeiten (Ausheben und Verfüllen von Gräben), Materiallieferungen und sonstige Nebenarbeiten, die nicht direkt mit dem Einbindeverfahren zusammenhängen.

Natürlich kann niemand dem Besitzer verbieten, die Seitenleiste selbst auszuführen. Daher beschreibt der Artikel ausführlich die Abfolge der Aktionen.

Interessiert an: Isolierung Außeninstallation im Boden: Arbeitstechnik + Video

Anwendung von Klemmen

Universelle Pads werden auf Risse gelegt, um Undichtigkeiten zu beseitigen. Sie können Rohre ohne Gewindeschweißen verbinden. Dichtungen dienen der Dichtheit. Klemmen bestehen aus Metall oder dichtem versiegeltem Material. Klemmen sind in ihrer Festigkeit mit Schweißen vergleichbar. Futterdesigns:

• breit und schmal in Form von Spaltringen mit Löchern für Bolzen;
• in Form einer Metallklammer, die die hermetische Dichtung fixiert;
• komplexe Geometrie zur Befestigung an einer Wand oder zwei Rohrleitungen untereinander.

Klemmen zur Beseitigung von Lecks werden aus improvisierten Materialien hergestellt. Mit Klebeband oder Draht am Rohr befestigen.

Es gibt viele Möglichkeiten der mechanischen Verbindung. Sie können immer etwas Passendes für die Situation auswählen. Und die Schweißmaschine für die Zeit der Installation der Rohrleitung oder Metallkonstruktionen kann weggelassen werden.

So verbinden Sie ohne Einfädeln und Schweißen

Als nächstes können Sie lernen, wie man Metallrohre ohne Schweißen und Gewinde verbindet. Apropos Verbinden von Metallrohren: Diese Methode kann nicht umgangen werden, da sie bei Installationsarbeiten sehr beliebt ist.

Reden wir über Flanschverbindungen. Dazu benötigen sie spezielle Armaturen, die als Flansche bezeichnet werden. Diese Teile sind mit einer Gummidichtung ausgestattet. Das Gelenk selbst wird in der folgenden Reihenfolge ausgeführt:

1. Im Befestigungsbereich wird ein Schnitt gemacht. Es wird deutlich senkrecht ausgeführt und es sollten keine Grate vorhanden sein. Die Endfase wird hier nicht benötigt.
2. Auf den vorbereiteten Schnitt wird ein Flansch aufgesetzt.
3. Danach wird eine Gummidichtung eingelegt, die 10 cm über die Schnittkanten hinausragen sollte.
4. Auf die Dichtung wird ein Flansch aufgesetzt. Danach wird es am Gegenstück des Flansches am zweiten Metallrohr befestigt.
5. Ziehen Sie die Schrauben nicht zu fest an, während Sie die Flansche festziehen.

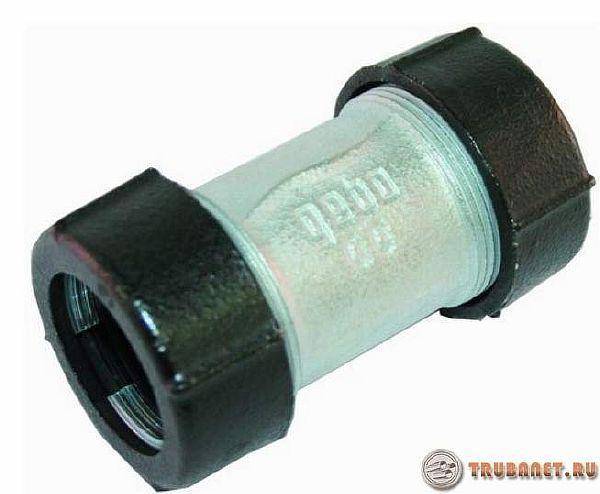

Die nächste Verbindungsmöglichkeit ist eine Kupplung. Dieses Verfahren ermöglicht die Herstellung einer zuverlässigen, hochdichten Verbindung.

Die Installationsarbeiten werden in der folgenden Reihenfolge durchgeführt:

1. Zur Befestigung vorbereitete Metallrohre werden an den Endteilen abgeschnitten. Der Schnitt an ihnen sollte senkrecht erfolgen und auf einen reibungslosen Verlauf achten.
2. Auf den Verbindungsbereich wird eine Kupplung aufgebracht. Die Mitte des Verbindungselements muss genau im Rohrstoßbereich liegen.
3. Auf den Rohren werden Markierungen mit einem Marker angebracht, der die Position des Fittings anzeigt.
4. Silikonfett bedeckt die Endteile der Verbindung.
5. Ein Rohr wird entsprechend der Markierungsmarkierung in das Verbindungsstück eingeführt. Danach wird der zweite in die gleiche axiale Linie mit dem ersten gebracht und erst danach mit einer Kupplung befestigt. Beim Anziehen dient die mit einem Marker angebrachte Markierung als Richtlinie.

Schau das Video

Wie man in eine Plastikwasserleitung stürzt

Haben Sie Kommunikationssysteme aus Kunststoff in Ihrem Privathaus und müssen diese modernisiert oder repariert werden? Dank der Eigenschaften dieses Materials ist es nicht schwierig, Kunststoff selbst zu installieren, oder? Aber wie kracht man gegen ein Plastikrohr, wenn es unter Druck steht? Und Ist es möglich mach es selbst?

Wir werden Ihnen die Antworten auf Ihre Fragen mitteilen - der Artikel beschreibt verschiedene Möglichkeiten zum Einbinden in ein Rohr, um einen Abzweig von einer vorhandenen Pipeline zu organisieren. Beginnen Sie mit dem Einfachsten - schalten Sie die Rohrleitung für eine Weile ab und setzen Sie ein T-Stück an der richtigen Stelle ein, nachdem Sie zuvor den Abschnitt ausgeschnitten haben.

Wenn Sie den Empfehlungen in den Videos folgen, können Sie die meisten Arbeiten selbst erledigen, ohne qualifizierte Spezialisten hinzuzuziehen.

Methode Nr. 3 - Crimpkragen (Pad)

Neben dem elektrisch geschweißten Sattel gibt es sein einfacheres Gegenstück – die Klemme. Es besteht aus zwei separaten Teilen, die miteinander verschraubt werden.

Eine zum Auskleiden der Oberseite des Kunststoffrohrs und die zweite von unten zum Ziehen der Oberseite. Zwischen ihnen ist zusätzlich eine Dichtung eingelegt, um ein Auslaufen zu verhindern.

Einschubschema. Die Anzahl der Spannschrauben und die Abmessungen der Spannschelle richten sich nach dem Durchmesser der Rohrleitung, in die der Einsatz eingebracht wird.

Typischerweise wiederholen die oberen und unteren Auflageteile genau die Abmessungen des Rohrs. Es gibt aber auch Universalklemmen, bei denen die Oberseite klein ist und statt der Unterseite ein Metallstreifen für den Estrich vorhanden ist.

Äußerlich ähneln sie Reparaturanaloga zum Verbinden mit einem Schlauch oder zum Verschließen von Fisteln. Lediglich im oberen Teil haben sie ein Abzweigrohr zum Anschluss eines Abzweiges.

Klemmen zum Anbohren eines Kunststoffrohrs sind:

• mit Absperrhahn;
• mit eingebautem Schneidwerk und Schutzventil;
• mit geflanschtem oder mit Gewinde versehenem Metallende;
• mit Kunststoffende zum Löten oder Kleben.

Zum Einbinden wird die Schelle auf das Rohr gesteckt und je nach Ausführung mit Muttern oder Schrauben daran befestigt. Danach erfolgt die Bohrung durch das bestehende Abflussrohr. Und dann ist die Filiale selbst von der Autobahn aus verbunden.

Rohr bohren ohne zu installieren Halsband oder Sattel, Nicht empfohlen. Beim Bohrerdurchmesser und Bohrpunkt kann man sich vertippen. Dies geschieht am besten durch das bereits für den Abzweig installierte Abzweigrohr der Armatur.

Der Bohrer ist also auf jeden Fall etwas kleiner als der Innenteil des eingebetteten Bogens und wird genau dort installiert, wo er benötigt wird.

Die Nuancen der Arbeit an der Wasserversorgung unter Druck

Zum Anbohren der Druckleitung werden elektrisch geschweißte Sättel und Schellen mit eingebautem Schneider verwendet. Es befindet sich in einem speziellen hermetischen Gehäuse der Düse.

Um Kunststoff zu bohren, reicht es oft aus, ihn mit einem Inbusschlüssel zu drehen. Es gibt aber auch Modelle für eine Bohrmaschine.

Das Vorhandensein eines abgedichteten Abzweigs mit einer Schneide im Inneren stellt sicher, dass beim Bohren eines Rohrs unter Druck kein Wasser spritzt

Einige dieser Designs haben ein eingebautes Ventil.Dann, nachdem das Bohren beendet ist, hebt sich die Schneide, das Ventil schließt und die Düse mit dem Bohrer wird entfernt. Stattdessen wird ein Abflussrohr installiert.

Die Verwendung von Overlays mit einem Innenschneider ermöglicht es Ihnen, in alle Wasserleitungen zu stürzen

Es spielt keine Rolle, ob sie unter Druck stehen oder nicht. Aber solche Düsen sind viel teurer als herkömmliche Klemmen und Sättel.

Sie vereinfachen den Einbindungsprozess erheblich, müssen aber ausgegeben werden. Gleichzeitig übertreffen sie in Bezug auf die Dichtheit der resultierenden Verbindung Standardlösungen nicht und sind ihnen nicht unterlegen.

Schlussfolgerungen und nützliches Video zum Thema

Es gibt viele Nuancen beim Anschließen eines Abzweigs an eine Kunststoffrohrleitung. Es gibt verschiedene Arten von Kunststoffen und Beschlägen im Design und Einbindemethoden.

Um grobe Fehler zu vermeiden, empfehlen wir Ihnen, sich die folgenden Videos zu diesem Thema anzusehen.

Einsetzen in ein Rohr aus HDPE unter Druck mit Sattel mit Fräser:

Merkmale der Montage eines elektrisch geschweißten Sattels:

Die Nuancen der Anbindung an eine Polyethylen-Wasserleitung:

Ein Zusammenstoß mit bestehenden Kunststoffleitungen ist selten. Aber manchmal müssen Rohre ausgetauscht, Wasserzähler installiert oder einfach zusätzliche Leitungen angeschlossen werden. Dazu gibt es verschiedene Arten von Beschlägen und Einbindetechniken.

Für jeden Fall gibt es eine optimale Option, damit die Installation selbstständig durchgeführt werden kann. Es ist obligatorisch, diese Arbeiten professionellen Klempnern anzuvertrauen, nur in einer Situation des Anschlusses an eine gemeinsame Wasserversorgung, wo vorläufige Genehmigungen erforderlich sind.

Wie man sein Knie in Plastikrohre einbettet

Bögen in LDPE-Leitungen ohne Schweißen einbauen

Es ist wichtig, dass der Durchmesser des Abzweigs geringer ist als der des Hauptrohrs.Die Einbaureihenfolge richtet sich nach der Möglichkeit, den Transport des Arbeitsmediums einzuschränken.

Wenn es möglich ist, die Zufuhr des Produkts abzusperren, können Sie Klemmbögen, Sättel, Überkopfpflege und ähnliche Produkte mit Ihren eigenen Händen einbetten.

Der Schnitt erfolgt in mehreren Schritten:

• sie reinigen die Fläche mit einem Schaber, wobei ein partielles Entfernen der oberen Schmutzschicht ohne kritische Beeinflussung der Wandstärke möglich ist;
• mit Servietten oder Reinigungsmitteln behandelt;
• bohren Sie ein Loch mit dem gewünschten Durchmesser;
• Bewehrung mit Schellen oder Spannbolzen befestigen, Nebenkanal anordnen.
