Auswahl eines Leistungsschalters: Arten und Eigenschaften elektrischer Maschinen

Installationsarbeit

Unter dem Schild wird ein zugänglicher Ort ausgewählt. Normalerweise wird es im Flur in der Nähe des Eingangs des Stromkabels installiert. Die Einbauhöhe beträgt 1,5-1,7 m. Ein Zähler wird in einem speziellen Schildkasten mit Sichtfenster platziert. Löcher werden in die Wand gebohrt, um die Box an Dübeln oder Schrauben zu befestigen.

Wenn der Schild an der Wand installiert ist, kann er wie folgt montiert werden:

1. Alle Kabelgruppen der Wohnung werden im Voraus zum Schild gebracht, wo die Installation durchgeführt wird. Sie sollten markiert werden, um den Aufbau der Schaltung zu erleichtern.
2. Selbstschneidende Schrauben werden zur Befestigung von DIN-Schienen für den Geräteeinbau verwendet.
3. Oben ist eine Sammelschiene für den Neutralleiter und unten für die Erdung installiert.
4. Obenauf ist eine automatische Eingabe installiert.
5. In einer separaten Box sowie für die Theke kann eine Einführungsmaschine platziert werden.
6. Gruppen von Automaten werden von oben nach unten platziert, wenn die Leistung abnimmt. Zwischen ihnen wird ein spezieller Bus als Brücke verwendet oder sie bestehen aus Kupferdraht mit einem Querschnitt von 4 mm. Es ist bequemer, wenn die Position der Geräte in der Abschirmung und auf dem Stromkreis gleich ist.
7. Kabel und Drähte werden durch die Löcher in der Box eingeführt. Das äußere Geflecht wird von ihnen abgeschnitten und die Dichtung entsprechend der Farbe zu den Verbindungsstellen hergestellt. Es sollte immer eine Reserve für weitere Reparaturen vorhanden sein. Verbinden Sie die Neutralleiter mit dem oberen Bus. Die oberen Klemmen der Maschinen werden mit Strom versorgt, und die Lasten werden an die unteren Klemmen angeschlossen (Verbinden der Phase mit den elektrischen Gruppen). Der Querschnitt der Drähte nimmt ab dem Eingang und bis zu den Abschnitten mit Lasten ab. Der Querschnitt des Erdleiters darf nicht kleiner sein als der des Phasenleiters am Eingang. Verdrillungen und Windungen sollten nicht zulässig sein. Strom- und Neutralleiter werden auf gegenüberliegenden Seiten der Abschirmung gezüchtet.
8. Wenn kein neuer Zähler angeschlossen wird, kann der Strom für Elektrowerkzeuge und Beleuchtung über den alten geliefert werden. Die Drähte werden in der Nähe des Zählers herausgeführt, damit der Controller später die Verbindung herstellen und das Gerät versiegeln kann.
9. Nach dem Anschließen jeder Gruppe ist es ratsam, ihre Leistung zu überprüfen, indem Spannung über den temporären Verbindungsschaltkreis angelegt wird.

Zunächst sollten Sie den Schirm ohne Schaltung montieren und dabei die Einbauorte der Geräte markieren (Probemontage im Bild unten). In diesem Fall sollte es möglich sein, den Strom schnell von innen und außen abzuschalten.

Probemontage des Schirms ohne Schaltung

Bei geschlossenem Schirm muss das Vorhandensein der Spannung schnell mit einem Blinker-Schraubendreher oder einer Glühlampe geprüft werden können.

Maschinenkörper

Achten Sie bei der Auswahl einer modularen Maschine darauf, wie das Gehäuse selbst zusammengesetzt wird. Es handelt sich immer um eine nicht trennbare Konstruktion mit Nieten

Beim Kauf ist es also nicht überflüssig, die Anzahl solcher Nieten zu zählen. Bei herkömmlichen Switches sind es in der Regel mindestens 5 Stück.

Obwohl oft sogar mit vier rüberkommt.

Es gibt jedoch Modelle (z. B. von Schneider Electric, ABB und anderen), bei denen sechs Nieten vorhanden sind!

Was bietet diese zusätzliche Niete? Wenn der Leistungsschalter gegen einen Kurzschluss auslöst, bildet sich im Gehäuse ein Lichtbogen.

Es ist wie eine Miniaturexplosion, die versucht, die Maschine von innen heraus zu zerreißen. Ein zusätzlicher Niet verhindert also die Möglichkeit einer Änderung der Geometrie des Geräts.

Bei 4 oder 5 Nieten bricht der Schalter möglicherweise nicht, aber durch einige Kurzschlüsse ändert sich die Geometrie und Position der internen Komponenten und sie bewegen sich einige Millimeter relativ zu ihrer normalen Position. Dies führt allmählich dazu, dass das Gerät schlecht funktioniert und in einem schönen Moment blockiert.

Tatsächlich scheinen alle Mechanismen im Inneren des Leistungsschalters am Gehäuse zu „hängen“. Es ist wie der Rahmen eines Autos.

Daher führt jede Änderung der Geometrie dazu, dass das Gerät nicht mehr normal funktioniert. Zum Beispiel beginnt es zu summen oder zu summen.

Was den Fall betrifft, schadet es manchmal nicht, darauf zu achten und ihre Größen zu vergleichen. Einige Modelle verschiedener Marken und Hersteller mit gleichem Nennstrom unterscheiden sich geringfügig in der Größe

Bei denen, bei denen das Gehäuse einige Millimeter größer ist, ist die Kühlung entsprechend besser.

Dies ist besonders wichtig bei einer dichten Anordnung von Maschinen in einer Reihe.

Auswahl

Auswahlkriterien für Leistungsschalter:

1. Nennstrom. Bei Überschreitung löst der Überlastschutz aus. Sie können den richtigen Strom gemäß dem Querschnitt der Verkabelung wählen, in die die Maschine eingebettet ist. Zuerst wird der zulässige Maximalstrom der Drähte ermittelt und der Nennstrom für die Maschine um 10-15% niedriger angesetzt, was dann zu einer Standardserie führt. Die Spule brummt, wenn die Last überschritten wird. Dies kann durch Verkleinern überprüft werden. Wenn der Strom normal ist und die Maschine brummt, besteht keine Gefahr.
2. Betriebsstrom. Die Betriebsstromstärke wird lastabhängig gewählt. Für die Elektronik wird eine Schaltklasse vom Typ A oder Z ausgewählt, für die Beleuchtung - B, für einen Heizkessel - C und einen leistungsstarken Elektromotor einer Maschine mit großem Anlaufstrom - D. In diesem Fall sind alle elektrischen Geräte zuverlässig geschützt, und die Maschinen werden durch das Starten des Motors oder den Betrieb der Schweißmaschine nicht funktionieren.
3. Selektivität. Die Stromwerte der Automaten werden in Abhängigkeit von der Belastung jeder Leitung ausgewählt. Der Haupteingang sollte die maximal zulässige Gesamtlast des Eingangskabels nicht überschreiten. Je nach Nennstrom werden die Geräte hauptsächlich wie folgt ausgewählt: Hauptschalter - 40 A, Elektroherd - 32 A, leistungsstarke Elektrogeräte - 25 A, Beleuchtung - 10 A, Steckdosen - 16 A. Eine allgemeine Vorgehensweise wird hier gezeigt, aber das Diagramm kann abweichen. Wenn ein Elektrogerät 25 A benötigt und der Anschluss über eine Steckdose erfolgt, muss es auch für die gleiche Leistung ausgewählt werden.

Schema zum Anschließen von Maschinen an die Verkabelung einer typischen Wohnung

Die obige Abbildung zeigt ein allgemeines Schema zum Anschließen von Automaten in einer gewöhnlichen Wohnung.Vor dem Zähler wird ein zweipoliger Haupteingang installiert, dann wird ein Brandbekämpfungs-RCD angeschlossen (von links nach rechts) und danach die Verkabelung zu Verbrauchern mit einpoligen Maschinen vorgenommen. Rot zeigt Phase an, Blau zeigt Null an und Braun zeigt Erde an. Neutralleiter und Erdungsschienen werden separat angeschlossen.

Bei einpoligen Maschinen ist es zwingend erforderlich, den Phasenleiter anzuschließen, nicht den Neutralleiter.

1. Anzahl der Stangen. Für den dreiphasigen Haupteingang wird ein Automat mit vier Polen und für ein einphasiges Netz mit zwei Polen ausgewählt. Für Haushaltsgeräte und Beleuchtung eignen sich einpolige Schalter und für einen dreiphasigen Elektromotor oder Elektroboiler benötigen Sie eine dreipolige Maschine.
2. Hersteller. Da der Einsatz eines Leitungsschutzschalters sicherheitsrelevant ist, sollten Produkte von namhaften Firmen ausgewählt werden. Nicht immer sind die deklarierten Parameter tatsächlich gleich. Sie sollten Geräte in Fachgeschäften kaufen, wo sie eine Dokumentation haben. Führende Hersteller verkaufen keine schlechte Ware. Auch Fälschungen solcher Geräte können von normaler Qualität sein.

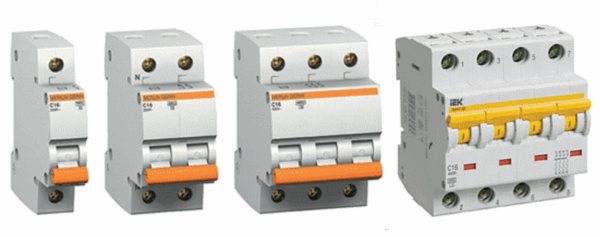

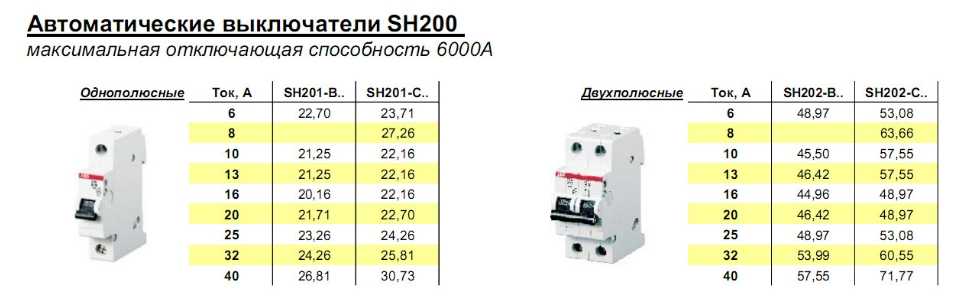

Automaten mit unterschiedlicher Polzahl

Geräte werden für eine bestimmte Anzahl von Operationen berechnet. Es wird nicht empfohlen, sie als Lasttrennschalter zu verwenden. Der Mechanismus nutzt sich schnell ab und die Kontakte brennen durch. Die Last wird vorschriftsmäßig über Relais oder Schütze (Magnetstarter) geschaltet.

Es ist wichtig, die richtige Anzahl von Maschinen zu wählen.Normalerweise wird ein automatischer Eingang installiert und dann die Verkabelung zu Steckdosen, Beleuchtungsleitungen und separat zu jedem leistungsstarken Verbraucher (wenn er keinen eigenen eingebauten Schutz hat).

Verschiedene Hersteller von Maschinen unterscheiden sich in der Art der Befestigung und des Anschlusses von Leitern. Daher wird empfohlen, die Geräte durch ähnliche zu ersetzen, die sich in der Abschirmung befinden.

Wie wählt man einen Leistungsschalter für Strom?

Auf der Vorderseite des Gehäuses von Leistungsschaltern geben Hersteller wichtige und gleichzeitig für den Durchschnittsbürger unverständliche Bezeichnungen an. Auf dem Foto unten habe ich es speziell mit einem roten Rahmen eingekreist, die Bezeichnung gibt den Nennstrom der Maschine an, der in Ampere gemessen wird

Dies ist der wichtigste Parameter, auf den Sie zuerst achten müssen.

Der Buchstabe links vom Nennstrom gibt die Multiplizität des EMR-Abschaltstroms (Iotc) im Verhältnis zum Nennstrom der Maschine an. Das heißt, vereinfacht gesagt, wenn ein Kurzschlussstrom auftritt, gibt der EMR den Zeitpunkt des momentanen Betriebs der Maschine an. Diese Buchstaben sind unterschiedlich, am beliebtesten sind die Buchstaben "B" Iots = 3 ... 5In, "C" Iots = 5 ... 10In und "D" Iots = 10 ... 20In.

Maschinen mit dem Buchstaben "B". Sie werden hauptsächlich in alten Wohngebäuden eingesetzt, in denen die elektrische Verkabelung nicht rekonstruiert wurde. Sie werden häufig in Ferienhäusern und Landhäusern eingesetzt, die über sehr lange Freileitungen mit Strom versorgt werden.

Ich möchte Sie auch darauf aufmerksam machen, dass der Preis für solche Maschinen mit dem Buchstaben "B" etwas höher ist als mit dem Buchstaben "C" und dass sie nicht frei verkauft werden, sondern nur auf Bestellung.

Maschinen mit dem Buchstaben "C". Sie sind am gebräuchlichsten und im Handel erhältlich.Sie können in elektrischen Netzen verwendet werden, die sich in einem zufriedenstellenden (guten) Zustand befinden.

Maschinen mit dem Buchstaben "D". Aufgrund des hohen Abschaltstromverhältnisses (10 ... 20 In) werden solche Maschinen in der Industrie zum Schutz von Leitungen mit großen Anlaufströmen eingesetzt, die beispielsweise beim Starten von leistungsstarken Elektromotoren auftreten. Daher haben sie in Wohngebäuden nichts zu suchen!

Also, wir haben den Brief herausgefunden, jetzt machen wir weiter. Bevor Sie sich für eine Strommaschine entscheiden, müssen Sie den Querschnitt der Drähte berücksichtigen, dh den Querschnitt des elektrischen Kabels, das sich in Ihrem Haus oder Ihrer Wohnung befindet.

Halten Sie sich an die folgenden Verhältnisse:

Berechnung der Maschine für den Querschnitt der Verkabelung.

Wenn der Querschnitt des Kupferkerns 1,5 mm im Quadrat beträgt (Aluminium 2,5), wählen wir den Nennwert der Maschine 10A, den Einsatzbereich, Beleuchtung.

Wenn der Querschnitt des Kupferkerns 2,5 mm im Quadrat (Aluminium 4,0) beträgt, wählen wir den Nennwert der Maschine 16A, den Nutzungsbereich, Steckdosen.

Wenn der Querschnitt des Kupferkerns 4 mm² (Aluminium 6,0) beträgt, wählen wir den Nennwert der Maschine 25A, den Einsatzbereich, Warmwasserbereiter bis 5 kW.

Wenn der Querschnitt des Kupferkerns 6 mm im Quadrat (Aluminium 10) beträgt, wählen wir den Nennwert der Maschine 32A, den Einsatzbereich, Warmwasserbereiter über 5 kW, Elektroherde.

Wenn der Querschnitt des Kupferkerns 10 mm im Quadrat (Aluminium 16) beträgt, wählen wir den Nennwert der Maschine 50A, den Einsatzbereich, der in Wohnungen mit Elektroherden eingegeben wird.

Inakzeptable Kauffehler

Es gibt mehrere Fehler, die unerfahrene Elektriker machen können, wenn sie einen Leistungsschalter basierend auf Stromstärke und Last auswählen.Wenn Sie die falsche Automatik wählen und sogar die Nennleistung leicht „überschreiten“, kann dies viele nachteilige Folgen haben: Die Maschine schaltet sich aus, wenn das Gerät eingeschaltet wird, die Verkabelung hält den Strombelastungen nicht stand, die Lebensdauer des Schalters nimmt schnell ab, usw.

Damit dies nicht passiert, empfehlen wir Ihnen, sich mit folgenden Fehlern vertraut zu machen, damit Sie in Zukunft den richtigen Schutzschalter für Ihr Haus oder Ihre Wohnung auswählen können:

Das Erste und Wichtigste, was Sie wissen sollten, ist, dass neue Abonnenten zum Zeitpunkt des Vertragsabschlusses die Energiekapazität ihres Anschlusses bestellen. Daraus erstellt die technische Abteilung eine Berechnung und entscheidet, wo der Anschluss erfolgen soll und ob die Geräte, Leitungen, TP der Belastung standhalten

Außerdem werden gemäß der deklarierten Leistung der Kabelquerschnitt und die Nennleistung des Leistungsschalters berechnet. Eine unbefugte Erhöhung der Eingangslast ohne Modernisierung ist für Privatkunden nicht akzeptabel, da das Projekt bereits Kapazität erklärt und ein Versorgungskabel verlegt hat. Generell wird der Wert der Einführungsmaschine nicht von Ihnen, sondern von der Fachabteilung bestimmt. Wenn Sie sich am Ende für einen leistungsfähigeren Sicherungsautomaten entscheiden möchten, sollte alles stimmig sein.
Konzentrieren Sie sich immer nicht auf die Leistung von Haushaltsgeräten, sondern auf die elektrische Verkabelung. Sie sollten die Maschine nicht nur nach den Eigenschaften von Elektrogeräten auswählen, wenn die Verkabelung alt ist. Die Gefahr besteht darin, dass, wenn Sie beispielsweise ein 32-A-Modell zum Schutz des Elektroherds wählen und der Querschnitt des alten Aluminiumkabels nur einem Strom von 10 A standhält, Ihre Verkabelung nicht standhält und schnell schmilzt, was dazu führen wird ein Kurzschluss im Netzwerk.Wenn Sie zum Schutz ein leistungsstarkes Schaltgerät auswählen müssen, ersetzen Sie zunächst die elektrische Verkabelung in der Wohnung durch eine neue, leistungsstärkere.
Wenn Sie beispielsweise bei der Berechnung der angemessenen Nennleistung der Maschine für den Betriebsstrom den Mittelwert zwischen den beiden Kennlinien erhalten - 13,9 A (nicht 10 und nicht 16 A), geben Sie einem größeren Wert nur dann den Vorzug, wenn Sie wissen, dass dies der Fall ist Die Verkabelung hält der Strombelastung von 16 A stand.
Für eine Sommerresidenz und eine Garage ist es besser, einen leistungsstärkeren Leistungsschalter zu wählen, weil. B. ein Schweißgerät, eine leistungsstarke Tauchpumpe, ein Asynchronmotor etc. eingesetzt werden. Es ist besser, den Anschluss leistungsstarker Verbraucher im Voraus vorzusehen, damit Sie später nicht zu viel für den Kauf eines Schaltgeräts mit einer größeren Stückelung bezahlen. In der Regel reichen 40A aus, um die Leitung im häuslichen Bereich zu schützen.
Es ist ratsam, die gesamte Automatisierung von einem hochwertigen Hersteller zu beziehen. In diesem Fall wird die Wahrscheinlichkeit einer Inkonsistenz minimiert.
Kaufen Sie Waren nur in Fachgeschäften und noch besser - bei einem autorisierten Händler. In diesem Fall ist es unwahrscheinlich, dass Sie sich für eine Fälschung entscheiden, und außerdem sind die Kosten für Produkte von einem direkten Lieferanten in der Regel etwas niedriger als die von Zwischenhändlern.

Das ist die ganze Methode, um die richtige Maschine für Ihr eigenes Haus, Ihre Wohnung und Ihr Ferienhaus auszuwählen! Wir hoffen, dass Sie jetzt wissen, wie Sie einen Leistungsschalter nach Strom, Last und anderen ebenso wichtigen Eigenschaften auswählen und welche Fehler Sie beim Kauf nicht machen sollten!

Wie wählt man den richtigen Wert des Schaltgerätes für Haus und Wohnung?

4 Möglichkeiten, die Leistung des RCD zu überprüfen

Anschlussplan einer Differentialmaschine

Zeig mehr

Auslösekennlinien von Schutzschaltern

Die durch diesen Parameter bestimmte Klasse AB wird durch einen lateinischen Buchstaben gekennzeichnet und auf dem Maschinenkörper vor der dem Nennstrom entsprechenden Zahl angebracht.

Gemäß der vom PUE festgelegten Klassifizierung werden Leistungsschalter in mehrere Kategorien eingeteilt.

Maschinentyp MA

Eine Besonderheit solcher Geräte ist das Fehlen einer thermischen Freisetzung in ihnen. Geräte dieser Klasse werden in die Anschlusskreise von Elektromotoren und anderen leistungsstarken Einheiten eingebaut.

Geräte der Klasse A

Automaten vom Typ A haben, wie gesagt, die höchste Empfindlichkeit. Der thermische Auslöser bei Geräten mit Zeit-Strom-Charakteristik A löst meistens aus, wenn der Strom den Nennwert AB um 30 % überschreitet.

Die elektromagnetische Auslösespule schaltet das Netz für etwa 0,05 Sekunden stromlos, wenn der elektrische Strom im Stromkreis den Nennstrom um 100 % übersteigt. Wenn aus irgendeinem Grund nach Verdoppelung der Stärke des Elektronenflusses der Elektromagnet nicht funktioniert, schaltet der Bimetallauslöser die Stromversorgung innerhalb von 20 - 30 Sekunden ab.

Automaten mit einer Zeit-Strom-Kennlinie A sind in den Linien enthalten, bei denen auch kurzzeitige Überlastungen nicht akzeptabel sind. Dazu gehören Schaltungen mit darin enthaltenen Halbleiterelementen.

Schutzgeräte der Klasse B

Geräte der Kategorie B sind unempfindlicher als solche des Typs A. Bei ihnen löst der elektromagnetische Auslöser bei Überschreitung des Nennstroms um 200 % aus, die Ansprechzeit beträgt 0,015 Sekunden.Der Betrieb einer Bimetallplatte in einem Leistungsschalter mit Charakteristik B dauert bei ähnlicher Überschreitung der AB-Bewertung 4-5 Sekunden.

Geräte dieses Typs sind für den Einbau in Leitungen mit Steckdosen, Beleuchtungseinrichtungen und in anderen Stromkreisen bestimmt, in denen der elektrische Strom nicht ansteigt oder einen Mindestwert hat.

Automaten der Kategorie C

Geräte des Typs C sind in Haushaltsnetzwerken am häufigsten anzutreffen. Ihre Überlastfähigkeit ist noch höher als die zuvor beschriebenen. Damit es passiert Magnetbetätigung Auslösung, installiert in einem solchen Gerät, ist es notwendig, dass der durchfließende Elektronenfluss den Nennwert um das 5-fache überschreitet. Die Auslösung des thermischen Auslösers bei fünfmaliger Überschreitung der Nennleistung der Schutzeinrichtung erfolgt nach 1,5 Sekunden.

Die Installation von Leistungsschaltern mit einer Zeit-Strom-Charakteristik C erfolgt, wie gesagt, normalerweise in Haushaltsnetzen. Sie erfüllen perfekt die Rolle von Eingabegeräten zum Schutz des allgemeinen Netzwerks, während Geräte der Kategorie B gut für einzelne Zweige geeignet sind, an die Gruppen von Steckdosen und Beleuchtungsgeräten angeschlossen sind.

Leistungsschalter der Kategorie D

Diese Geräte haben die höchste Überlastfähigkeit. Für den Betrieb einer elektromagnetischen Spule, die in einem Gerät dieser Art eingebaut ist, ist es erforderlich, dass der Nennstrom des Leistungsschalters um mindestens das 10-fache überschritten wird.

Die Auslösung des thermischen Auslösers erfolgt in diesem Fall nach 0,4 sek.

Geräte mit der Eigenschaft D werden am häufigsten in allgemeinen Netzwerken von Gebäuden und Strukturen verwendet, wo sie ein Sicherheitsnetz spielen.Ihr Betrieb erfolgt, wenn in separaten Räumen kein rechtzeitiger Stromausfall durch Leistungsschalter auftritt. Sie werden auch in Stromkreisen mit großen Anlaufströmen installiert, an die beispielsweise Elektromotoren angeschlossen sind.

Schutzeinrichtungen der Kategorie K und Z

Automaten dieser Art sind viel seltener als die oben beschriebenen. Geräte des Typs K weisen eine große Schwankung des für die elektromagnetische Auslösung erforderlichen Stroms auf. Für einen Wechselstromkreis sollte diese Anzeige also den Nennwert um das 12-fache und für einen konstanten Strom um das 18-fache überschreiten.Der Elektromagnet wird in nicht mehr als 0,02 Sekunden aktiviert. Das Auslösen des thermischen Auslösers in solchen Geräten kann bereits erfolgen, wenn der Nennstrom nur um 5 % überschritten wird.

Diese Eigenschaften bestimmen den Einsatz von Typ-K-Geräten in Stromkreisen mit ausschließlich induktiver Last.

Geräte des Typs Z haben auch unterschiedliche Betätigungsströme des elektromagnetischen Auslösemagneten, aber die Spreizung ist nicht so groß wie bei der Kategorie K AB, 4,5-mal mehr als der Nennwert.

Geräte mit Merkmal Z werden nur in Leitungen eingesetzt, an denen elektronische Geräte angeschlossen sind.

Klar zu den Kategorien der Spielautomaten im Video:

So wählen Sie einen Automaten nach der Größe der Stromstärke aus

Wir wissen bereits, dass der gesamte elektrische Strom durch diesen Schalter fließt, um das Objekt mit Strom zu versorgen. Nach dem Ohmschen Gesetz ist klar, dass die Last über alle Verbraucher im Haus (Wohnung) aufsummiert werden sollte. Die Berechnung dieses Wertes ist recht einfach.

Natürlich können Sie den Boiler, den Elektroofen, die Klimaanlage und das Bügeleisen gleichzeitig einschalten. Aber für eine solche "Feier des Lebens" braucht man eine leistungsstarke elektrische Verkabelung. Ja, und die technischen Voraussetzungen für eine solche Eingangsleistung werden deutlich mehr kosten. Für Energieversorgungsunternehmen wachsen die Tarife für die Anschlussgenehmigung linear mit der Kilowattzahl.

Für eine typische Wohnung kann man vom gleichzeitigen Betrieb von Kühlschrank, Fernseher, Computer, Klimaanlage ausgehen. Darüber hinaus ist es zulässig, eines der leistungsstarken Geräte einzuschalten: einen Boiler, einen Ofen oder ein Bügeleisen. Das heißt, die Gesamtleistung von Elektrogeräten wird 3 kW nicht überschreiten. Wir berücksichtigen die Beleuchtung nicht, heute sind in jeder Wohnung sparsame Lampen installiert.

Üblicherweise werden für eine Gangreserve (höhere Gewalt möglich) 20–30 % hinzugerechnet. Wenn Sie vergessen, den Boiler auszuschalten und das Bügeleisen zu benutzen, während die Klimaanlage läuft, müssen Sie nicht zum Schaltschrank laufen, um die Stromversorgung wiederherzustellen. Es stellt sich heraus: Wir teilen 4 kW durch 220 V (nach dem Ohmschen Gesetz), der Stromverbrauch beträgt 18 A. Der nächste Leistungsschalter mit einer Nennleistung von 20 A.

Die Kennzeichnung befindet sich im Produktpass und immer auf der Verpackung.

Bei einer genaueren Auswahl des Geräts, insbesondere wenn es in Verbindung mit einer nicht standardmäßigen Last (Motoren oder andere Lasten mit erheblichen Anlaufströmen) verwendet wird, muss nicht nur der Nennstrom, sondern auch die Zeit ausgewählt werden -Stromkennlinie.

Beispielsweise hat die unten im Bild gezeigte Einführungsmaschine einen Nennstrom von 16 A und eine Kennlinie vom Typ „C“ (die Sorte „C“ ist gut für die übliche Standardlast geeignet - unsere Wohnungen).

Wir werden später mehr über die Zeit-Strom-Charakteristik sprechen.

Höhere Ströme interessieren uns nicht, diese überschreiten die Leistung von 15 kW. Niemand wird einer solchen Verbindung zur Wohnung zustimmen. Typischerweise ist der Eingang in Privathaushalten auf automatische Maschinen mit einer Reaktionszeit von etwa 32 A beschränkt.

Bei einem Privathaus können die Zahlen höher sein. Die Berechnung beinhaltet eine vergrößerte Wohnfläche, das Vorhandensein von Nebengebäuden mit Stromversorgung, einer Garage, einer Werkstatt und leistungsstarken Elektrowerkzeugen. Eine Einführungsmaschine für die Stromversorgung eines Privathauses hat normalerweise einen Auslösestrom von 50 A oder 63 A.

Arten von Schutzvorrichtungen

In Schutzsystemen werden Geräte unterschiedlicher Art für unterschiedliche Zwecke eingesetzt.

Leistungsschalter

Dies sind Geräte, die Verbraucher in Notfallsituationen automatisch trennen, begleitet von einem Stromüberschuss über einem bestimmten Wert. Solche Situationen treten auf, wenn die Last überschritten wird oder ein Kurzschluss auftritt.

Kann als Schalter verwendet werden. Ersetzt einen Messerschalter und Sicherungen durch Schmelzlote. Das Ein- und Ausschalten erfolgt manuell oder ferngesteuert über den eingebauten Mechanismus.

RCD- und Differentialautomaten

Eine Verletzung der Isolierung und das Berühren von spannungsführenden Teilen einer Person kann zu einem Stromschlag führen. Um solche Situationen zu verhindern, wird ein RCD oder eine Differentialmaschine verwendet.

Diese Geräte arbeiten nach dem Prinzip, die Ströme zu vergleichen, die durch alle Drähte der Leitung fließen. Unter normalen Bedingungen ist die Summe „0“, und wenn die Isolierung eines geerdeten Gehäuses zusammenbricht oder eine Person unter Spannung gerät, tritt ein Leck auf und die Gleichheit der Ströme in den Drähten wird verletzt. Dies löst den Schutz aus.

Spannungsrelais

Elektrische Geräte sind für eine bestimmte Netzspannung ausgelegt. Wenn diese Parameter die zulässigen Grenzen überschreiten, bricht das Gerät zusammen. Ein Spannungsrelais dient zum Schutz der Verbraucher.

Diese Geräte enthalten eine elektronische Schaltung und ein Relais. Wenn die Netzwerkparameter die zulässigen Grenzen überschreiten, schaltet die Schaltung das Relais aus und nach einer bestimmten vorbestimmten Zeit wieder ein, wenn die Spannung auf zulässige Werte zurückkehrt.

Automatischer Verdrahtungsschutz

Ein Leistungsschalter ist installiert, um die elektrische Verkabelung vor Zerstörung zu schützen. Ein solcher Automat wird ausgewählt, wobei der Schwerpunkt auf dem Querschnitt des Drahtes liegt, der von der Größe des maximalen Stroms abhängt, der von Elektrogeräten verbraucht wird. Der direkte Schutz der Geräte selbst sind die darin eingebauten Sicherungen.

Leistungsschalterfunktionen

Die Maschine erfüllt zwei Schutzfunktionen:

• plötzlicher Stromstoß, der den Nennwert mehrmals überschreitet;
• langsamer Wärmeschutz. Er löst aus, wenn der Nennlaststrom im Bereich von 15 bis 60 Minuten leicht überschritten wird.

sofortiger Stromstoß

Die erste Schutzoption funktioniert im Falle eines Kurzschlusses in der elektrischen Verkabelung oder im an das Stromnetz angeschlossenen Gerät. In diesem Fall kann der Strom 100 A betragen, und ohne automatische Abschaltung würde zuerst die Isolierung vollständig schmelzen und dann die Drähte. Damit würde die elektrische Verkabelung für eine weitere Verwendung völlig unbrauchbar werden.

Langsamer Wärmeschutz

Um Fehlalarme der Maschine auszuschließen, ist eine langsame thermische Schutzoption vorgesehen.Wenn der durch die Maschine fließende Strom (mit einer Nennleistung von 25 A) kurzzeitig 30 A beträgt, funktioniert der Leistungsschalter aufgrund der Trägheit des Thermoschutzes nicht.

Wenn Sie beispielsweise einen Staubsauger in einem mit einem Strom von 15 A geladenen Netzwerk einschalten, werden ihm seine eigenen 10 A hinzugefügt, plus weitere 5 A beim Start des Motors. Dadurch lässt die für 25 A ausgelegte Maschine kurzzeitig einen Strom von 30 A durch sich selbst fließen, ohne die Stromversorgung abzuschalten.

Wie wählt man den richtigen Leistungsschalter aus?

Bei der Auswahl einer Maschine zum Schutz der elektrischen Leitungen im Haushalt dient nur der Querschnitt des Kabels als Richtlinie. Im Allgemeinen können Sie im Vertriebsnetz eine Maschine kaufen, die für die folgenden Schutzströme ausgelegt ist (gemäß der Norm): 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 50, 63. Die konkrete Bewertung der Maschinenstillstände wird über eine spezielle Tabelle eingestellt. Neben dem Schutzstrom muss die Maschine für den Betrieb an einem Wechselstromnetz mit einem Spannungswert von 220 Volt bei einer Frequenz von 50 Hz, mit Auslösecharakteristik Typ C und Klasse 3 geeignet sein.

Bei der Auswahl von Leistungsschaltern für all diese Eigenschaften ist es wünschenswert, entsprechende Erklärungen von erfahrenen Fachleuten zu erhalten, die Dienstleistungen für die Installation elektrischer Geräte erbringen.

Es ist zu beachten, dass die Auswahl der Maschine richtig ist, wenn auch der für den Zähler geeignete Querschnitt der elektrischen Verkabelung von außen berücksichtigt wird. Wenn beispielsweise nach der Reparatur eine elektrische Verkabelung mit einem Querschnitt von 2,5 mm2 zur Wohnung durchgeführt wurde und ein Kabel mit einem Querschnitt von 1,5 mm2 von der im Eingang installierten Abschirmung angeschlossen wurde, ist dies erforderlich Anschaffung eines Automaten mit Fokus auf einen kleineren Drahtquerschnitt.Sie können auch die für den Zähler geeigneten Kabel von der Schalttafel im Eingang durch große Kabel ersetzen.

Arbeiten im Zusammenhang mit der Montage und Installation einer Schalttafel, eines Zählers oder eines Leistungsschalters können unabhängig durchgeführt werden, ohne die Einhaltung der PES (Regeln für elektrische Installationen) zu vergessen. In der Praxis können Sie jedoch auf viele Nuancen des Arbeitsablaufs stoßen, die im Detail nur Fachleuten bekannt sind, die auf dem Gebiet der elektrischen Netzwerke arbeiten.
