Wie eine Senkgrube aus Betonringen gebaut wird: Diagramme + Schritt-für-Schritt-Anleitung

Das Design und der Zweck der Senkgrube

Senkgruben dienen wie Klärgruben zum Sammeln von Abwasser. Aber das sind primitive Strukturen, die die Flüssigkeit nicht reinigen können.

In Lagertanks zersetzen sich Abfälle nur teilweise, im Gegensatz zu VOC, wo Abwässer in feste und flüssige Abfälle aufgeteilt werden, die weiter geklärt werden und eine Reinheit von 60-98 % erreichen.

Bildergalerie
Foto von
Eine Senkgrube ist die einfachste Variante einer Staugrube, die in letzter Zeit meist aus Beton oder Stahlbetonringen errichtet wird.

Das Volumen der Senkgrube wird anhand der Anzahl der im Haus lebenden Personen berechnet. Eine große Auswahl an Ringen ermöglicht es Ihnen, sie für ein Speichergerät jeder Größe auszuwählen

Abwasserschächte aus Beton, die die Funktionen einer Senkgrube erfüllen sollen, werden durch aufeinanderfolgendes Installieren von Ringen übereinander gebaut

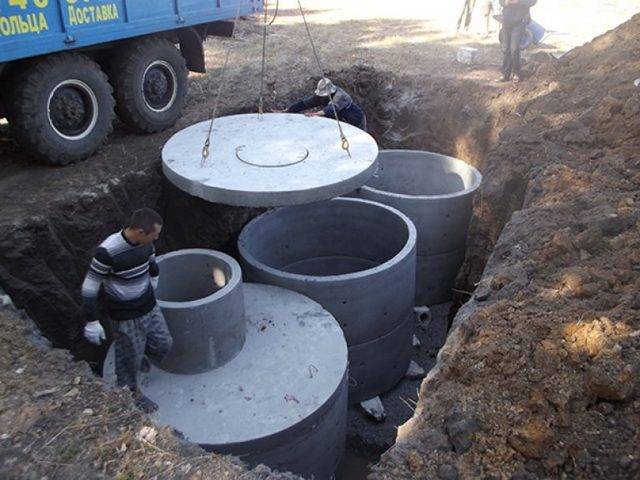

Ringe für den Bau einer Abwassergrube können mit Baumaschinen oder manuell installiert werden

Bei der verbesserten Version der Senkgrube wird ein Brunnen mit einem Filterboden daran angeschlossen. Bei einem solchen System wird abgesetztes Abwasser in den Boden entsorgt, so dass Saugwagen viel seltener gerufen werden.

Mit zunehmender Anzahl der Komponenten eines unabhängigen Abwassersystems steigt der Grad der Abwasserbehandlung. In solchen Strukturen haben die ersten beiden Kammern einen versiegelten Boden, die dritte - mit einem Filter

Unabhängig davon, wie viele separate Brunnen das Kanalsystem umfasst, wird jeder von ihnen mit einem eigenen Mannloch für die Wartung geliefert.

Senkgruben aus Betonringen werden bis zur Luke verfüllt. Nur durch sein Vorhandensein ist es möglich, das Vorhandensein von Abwasserbrunnen auf dem Gelände von außen festzustellen

Senkgrube aus Betonringen

Kanalisation für eine große Familie

Baukastenprinzip

Der Einsatz von Mechanisierung im kleinen Maßstab

Organisation einer Senkgrube mit Überlauf

Dreidimensionale Kanalisation

Installation einer Luke über einem Kanalbrunnen

Abwasserbrunnen in der Vorstadt

Alle Arten von Senkgruben können in zwei Kategorien unterteilt werden:

• versiegelte Lagerbehälter;
• Abflussgruben mit Filterboden.

Für Benutzer sind zwei Unterschiede wichtig - die Vorrichtung des Tankbodens und die Häufigkeit der Abfallentsorgung. Der erste Typ hält das gesamte Abwasservolumen zurück, daher wird es ziemlich oft geleert, einmal alle 1-2 Wochen.

Für die zweite Art von Gruben werden Saugwagen seltener gerufen, da sich der Tank etwas langsamer füllt. Ein Teil der Flüssigkeit sickert durch eine Art Filter, der den Boden ersetzt, in den Boden.

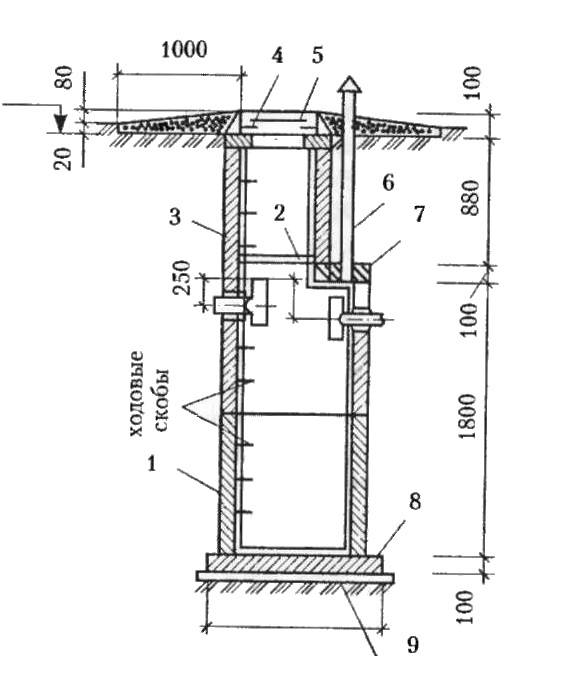

Schema der einfachsten Senkgrube. Normalerweise ist es so ausgelegt, dass das Volumen des Tanks ausreicht und die Abflussmassen nicht über das Abwasserrohr steigen.

Die zweite Variante ist auf den ersten Blick akzeptabler, eignet sich aber nur für die Aufbereitung von Grauabwässern und muss bei der Konstruktion einige Faktoren berücksichtigen:

• Einhaltung der Hygienestandards;
• Bodenart;
• Anwesenheit und Lage von Grundwasserleitern.

Wenn der Boden in dem ausgewählten Bereich lehmig ist und Wasser nicht schnell aufnehmen kann, macht es keinen Sinn, einen Filterboden herzustellen. Dasselbe gilt für Grundwasserleiter – es besteht die Gefahr von Kontamination und Umweltzerstörung.

Es gibt viele Lösungen für die Organisation von Senkgruben: Sie bauen Strukturen aus Ziegeln, Reifen und Beton. Betonkonstruktionen und vorgefertigte Kunststoffbehälter gelten als die zuverlässigsten.

Betontanks, die durch Errichten von Schalungen und Gießen hergestellt werden, sind schwieriger zu bauen als Analoga aus vorgefertigten Ringen, auf die wir näher eingehen werden.

Schema einer Abflussgrube mit Filterboden. Die Luftansaugung wird so weit wie möglich entfernt, damit der unangenehme Geruch, der für Kanalspeicher charakteristisch ist, das angenehme Wohnen nicht stört

Eine vorgefertigte Senkgrube aus zylindrischen Betonrohlingen ist ein Brunnen mit einer Tiefe von 2 m bis 4 m. Ringe in Höhe von 2-4 Stück werden übereinander gelegt und versiegeln die Nähte.

Das untere Element kann je nach Art der Grube geschlossen sein oder ganz fehlen. Manchmal wird anstelle eines fertigen Werksrohlings eine Betonplatte auf den Boden gelegt.

Der obere Teil ist in Form eines Halses mit einer technischen Luke und einem fest verschlossenen Deckel ausgeführt.

Der Hauptspeicherteil des Tanks ist etwa 1 m eingegraben, da das Einlasskanalrohr unter dem Gefrierpunkt des Bodens liegen muss. Das Volumen des Behälters wird unter Berücksichtigung der Anzahl der täglichen Abflüsse ausgewählt.

Eigenschaften und Vorteile von Betonringen

Die Vorteile von Stahlbetonkreisen für den Bau von Behandlungsanlagen zeigen sich im Vergleich zu anderen für diese Zwecke verwendeten Materialien:

1. Tanks aus rotem Backstein erfordern eine Abdichtung der Innen- und Außenwände. Auch bei sorgfältiger Arbeit sind sie nur von kurzer Dauer und werden durch aggressive Substanzen in den Abflüssen zerstört.
2. Das Metall unterliegt Korrosion, insbesondere in aeroben Klärgruben unter Sauerstoffeinfluss. Die Lebensdauer von Schwarzstahltanks ist kurz und Edelstahl ist teuer.
3. Der Hauptnachteil von Kunststoff ist sein geringes Gewicht. Selbst mit Wasser gefüllt, lässt es sich auspressen, wenn der Boden wogt. Verankerung an einer Stahlbetonplatte erforderlich. Eurocubes und Kunststofffässer haben dünne Wände, ein Schutz mit einem Metallrahmen ist erforderlich, damit der Boden nicht zerdrückt wird.
4. Der Bau eines Stahlbetonmonolithen ist ein mühsamer und langwieriger Prozess.

Betonringbau: Schritt-für-Schritt-Anleitung

Ein Standard-Kanalspeicher besteht aus 2-3 Ringen. Jeder Ring mit den Maßen 1 x 1,5 Meter kann bis zu anderthalb Würfel aufnehmen.

Der Bau einer Senkgrube aus Betonringen ist ein mehrstufiger Prozess, der eine bestimmte Reihenfolge erfordert.

Schritt 1. Graben einer Grube und Anordnen des Bodens

Nachdem sie sich für die Abmessungen des zukünftigen "Brunnens" entschieden haben, graben sie eine Grube, deren Abmessungen den Durchmesser der installierten Ringe um 80-90 cm überschreiten. Die Wände der Grube werden gereinigt und eingeebnet.Der Boden der Grube wird vorsichtig gerammt.

Beim Bau eines Filterbauwerkes wird die Grubensohle mit einer 25 cm dicken Schicht aus feinem Kies oder Ziegelbruch ausgekleidet

Um den versiegelten Boden der Grube auszustatten, wird Zement gegossen oder Ziegel auf eine vormontierte Schalung gelegt, deren Abmessungen der Form des zukünftigen Tanks entsprechen.

Der Boden mit der eingebauten Schalung wird mit mehreren Ziegelschichten ausgelegt oder mit Zementmörtel ausgegossen. Es dauert 5 bis 7 Tage, bis Beton ausgehärtet ist. Um ihre Aufgabe zu vereinfachen, verwenden sie fertige Betonringe, die bereits mit einem Boden ausgestattet sind.

Schritt 2. Die Errichtung der Mauern des Gebäudes

Nachdem der gefüllte Boden die gewünschte Festigkeit erreicht hat, fahren Sie mit der Installation von Betonringen fort. Die Ringe werden mit Hilfe einer Winde oder eines Krans nacheinander in den vorbereiteten Schacht abgesenkt. Wenn sich der Ring während des Tauchgangs verzieht und im Boden feststeckt, sollte das Loch leicht erweitert werden.

Bei der Installation und Einstellung der Ringe sollte zur Vermeidung von Verzerrungen die Vertikalität und Horizontalität der Ebenen anhand der Gebäudeebene überprüft werden

Um den Schlag zu mildern und das Auftreten von Rissen im Beton zu vermeiden, werden vorübergehend Bretter auf die Oberseite jedes Rings gelegt. Betonringe werden, falls erforderlich, mit Bewehrung verbunden und mit Stahlplatten oder -winkeln zusammengehalten. Ein sicherer Halt kann durch die Verwendung von Ringen mit "Verschluss" erreicht werden.

Die Fugen werden mit Zementmörtel unter Zusatz von Flüssigglas abgedeckt und mit alten Gummidichtungen abgedichtet.

Um die Wasserdichtigkeit zu gewährleisten, wird die Außenfläche der installierten Ringe mit bituminösem Mastix bedeckt und mit Dachmaterial umwickelt

Nachdem die Installation des Fasses des Tanks abgeschlossen ist, werden die Hohlräume zwischen den Außenwänden des errichteten Tanks und der Grube verstärkt:

• Steine;
• zerbrochener Ziegelstein;
• beim Graben einer Grube abgeladener Boden;
• Bauschutt.

In Regionen, in denen die Gefriertiefe des Bodens einen Meter überschreitet, ist es wünschenswert, die Wände des Tanks zu isolieren.

Die Rohrleitung zur Senkgrube wird unterhalb des Gefrierpunkts des Bodens verlegt. Um das erforderliche Gefälle zu erreichen, werden die Rohre mit Ziegelstützen in einem Graben verlegt.

Schritt 3. Installation der Luke und des Lüftungsrohrs

Der obere Ring wird mit einer Platte aus Stahlbeton geschlossen. In der Endphase wird eine Belüftung installiert, die Methan und explosives Schwefelgas entfernt, das durch Zerfall entsteht.

Für den Bau eines Abflussrohrs wird ein meterlanger Schnitt mit einem Durchmesser von 100 mm genommen und in den Hohlraum des Brunnens eingegraben, sodass das obere Ende einen halben Meter über den Boden ragt.

Um die Ausbreitung unangenehmer Gerüche zu verhindern, ist die Senkgrube mit einer wasserdichten Kunststoffluke abgedeckt. Es wird an einem Hals mit einer Höhe von 300-500 mm installiert.

Die Inspektionsluke muss mit zwei hermetisch dichten Abdeckungen ausgestattet sein: die erste befindet sich auf Deckenhöhe und die zweite auf Bodenhöhe

Der doppelte Deckel verhindert die Ausbreitung eines unangenehmen Geruchs im Sommer und das Einfrieren des Inhalts im Winter. Um die Isoliereigenschaften der Struktur zu erhöhen, wird der Raum zwischen den Abdeckungen mit Zuschnitten aus Mineralwolle oder Schaumstoffstücken verlegt.

Auf die Decke wird eine Tonschicht gelegt, auf die in Höhe der installierten Abdeckung dekorativer Boden gegossen wird.

Ringe einbauen

Das Abwasserentwässerungsgerät sieht die Verwendung spezieller Geräte während der Installation vor, da die Ringe ziemlich viel wiegen und es sehr schwierig ist, sie selbst zu installieren. Ihr Design hat 4 Verschlüsse, die wie Ohren aussehen. Diese Teile dienen zum Anheben und bestehen aus Walzdraht mit einem Durchmesser von mehr als 6 mm.

Ein wichtiger Bestandteil ist die Wahl des optimalen Arbeitsansatzes und die Einhaltung aller Sicherheitsregeln. Das Anheben muss für vier Ohren gleichzeitig erfolgen

Es ist erwähnenswert, dass die Abmessungen der Kabel identisch sein sollten und der gesamte Vorgang ohne Eile und Ruckeln ablaufen sollte. Das erste, was wir tun, ist, den Ring genau abzusenken und dann den Rest der Produkte.

Wir versiegeln die gesamte Struktur und montieren die Abdeckung. Die Installation erfolgt ebenfalls mit einem Kran, und alle Risse werden versiegelt, um die Unversehrtheit des Geräts zu erhalten. Danach wird die Abdeckung mit Erde bedeckt.

Deshalb haben wir die Eigenschaften eines Schachts aus Betonringen und seine Grundlagen für seine Installation untersucht. Wie Sie sehen können, ist der Vorgang nicht so kompliziert, Sie müssen nur spezielle Geräte anschließen. Für die Zukunft wird es während des Betriebs erforderlich sein, die Grube regelmäßig zu reinigen.

Die Wahl des Standortes der Senkgrube

Um zu verhindern, dass bei einer Leckage des Sammelbehälters Abwasser in das Trinkwasser gelangt, sollte der Mindestabstand zwischen ihm und dem Haus 8-10 m betragen, der Abstand zum Zaun ist ebenfalls geregelt - ab 1 m.

Wichtig! Senkgruben ohne Boden dürfen mit einer Abwassermenge von nicht mehr als 1 Kubikmeter pro Tag verwendet werden. Sie befinden sich 30 m vom nächsten Brunnen oder Brunnen entfernt

Bei der Auswahl eines Platzes für eine Grube muss unbedingt die Möglichkeit berücksichtigt werden, dass sich eine Maschine zum Pumpen von Abwasserabfällen nähert: Eine Kläranlage sollte sich in einem Abstand von 4 m von der Straße befinden. Die unbefugte Platzierung einer solchen Grube außerhalb Ihres eigenen Standorts ohne Zustimmung der Versorgungsunternehmen ist verboten.

Wichtig! Verstoß gegen Hygienestandards und Bau einer Senkgrube in der Nähe von Wohngebäuden und Trinkwasseraufnahme, die zu einer Gefährdung der menschlichen Gesundheit oder Umweltverschmutzung führen - eine Straftat (Artikel 250 des Strafgesetzbuchs der Russischen Föderation)

Holzschalungsbau

Innen- und Außenschalung können aus gewöhnlichen Hobelbrettern und Sperrholz hergestellt werden. Das gehobelte Brett wird von 20 bis 50 mm Dicke genommen. Es ist besser, Sperrholz dicker als 10 - 12 mm zu nehmen.

Das Brett bildet den Körper der Trommel. Es wird an niedergeschlagenen oder verleimten Sperrholzringen befestigt.

Zuerst werden 2 - 3 Sperrholzplatten aneinander befestigt, die Platten werden 300 - 400 mm mehr als der Außendurchmesser des Rings genommen. Anschließend wird aus diesem Rohling mit einer elektrischen Stichsäge ein Schnittmuster für die Außen- und Innenkontur der Schalung erstellt. Vergessen Sie bei der Berechnung nicht, die Dicke der gehobelten Platte zu berücksichtigen, mit der die Kontur ummantelt wird.

Die Kontur erfolgt 2, oben und unten. Danach werden beide Konturen mit einer vorbereiteten Platte ummantelt und in Sektoren geschnitten, um die Demontage nach dem Erstarren der Struktur zu erleichtern.

Sektoren der Außenschalung können mit Holzbohlen oder besser mit Metallbügeln befestigt werden. Von innen wird die Schalung in 2 Segmente geschnitten und am Rand der Segmente werden abnehmbare Streifen mit einer Breite von 20–30 mm angebracht.Nach dem Aushärten werden die Abziehstreifen entfernt und die Segmente der Innenkontur herausgezogen.

Anordnung des Tanks: unter Berücksichtigung von Hygienestandards

Trotz der Tatsache, dass der Bau einer Senkgrube einfacher ist als der Bau derselben Klärgrube, sollten beim Bau einer Struktur einige Nuancen berücksichtigt werden. Schließlich hängen die Effizienz des Abwassersystems und der Komfort seiner Nutzung direkt von ihnen ab.

Der Ort für den Bau der Grube wird abseits des Hauses und der Trinkwasserquellen gewählt, damit die in den Boden einsickernden Abflüsse keinen Schaden anrichten. Es ist notwendig, die Möglichkeit vorzusehen, einen Abwasserwagen zu befahren, um die Grube zu reinigen

Unabhängig von der Art des gewählten Designs ist es notwendig, sich dem Ort seiner Anordnung kompetent zu nähern, um eine Senkgrube ordnungsgemäß herzustellen.

Bei der Standortbestimmung ist es wichtig, die Höhe des Grundwasservorkommens zu berücksichtigen. Besteht die Möglichkeit einer Versickerung gereinigter Abwässer in den Einzugshorizont, muss auf den Einbau eines Absorptionsbauwerkes verzichtet werden

Darüber hinaus ist es in Regionen mit charakteristischen Hochwasserphänomenen unmöglich, Brunnen mit Filterlöchern in den Wänden zu bauen. Denn es besteht eine hohe Wahrscheinlichkeit einer Verunreinigung des Grundwassers, wenn eine Kanalisationsanlage während ihrer saisonalen Zunahme geflutet wird.

Die Organisation des Lagertanks erfolgt ebenfalls nach besonderen Regeln. Zum erdverlegten Vortrieb sollte ein freier Zugang für Abwasseranlagen vorgesehen werden, der sich in den meisten Fällen durch beeindruckende Dimensionen auszeichnet.

Die Regeln für die Platzierung von Senkgruben werden von SNiP streng geregelt. Die Nichteinhaltung der vorgeschriebenen Auflagen wird mit Bußgeldern geahndet.

Die Senkgrube befindet sich in einer Entfernung von 4 Metern von Wohngebäuden, 30 Metern von einer Wasserquelle, 5 Metern von der Straße und 3 Metern von Gartenbeeten und Bepflanzungen (+)

Beachten Sie bei der Bestimmung der Abmessungen der Struktur, dass die maximale Tiefe der Grube drei Meter nicht überschreiten sollte. Das Überschreiten der Tiefe erschwert das Pumpen von Abwasser erheblich.

Darüber hinaus müssen die Wände der Struktur bis zur Tiefe des saisonalen Gefrierens des Bodens isoliert werden, und im oberen Teil der Grube sollte ein kleiner Vorsprung für die Installation der Abdeckung vorgesehen werden.
