Installation und Reparatur eines hintergrundbeleuchteten Schalters

Sorten von Schaltern für den Heimgebrauch

Jeder Hersteller stellt unterschiedliche Modelle von Schaltern her, die sich sowohl in der Form als auch im inneren Aufbau unterscheiden. Dennoch, sind mehrere Haupttypen zu unterscheiden.

Tabelle 1. Arten von Schaltern nach dem Schaltprinzip

Aussicht	Beschreibung
Mechanisch	Einfach zu installierende Geräte. Anstelle des üblichen Knopfes haben einige Modelle einen Hebel oder eine Schnur.
Berühren	Das Gerät funktioniert auf Knopfdruck, ein Tastendruck ist nicht erforderlich.
Mit Fernbedienung	Dieses Design ist mit einer speziellen Fernbedienung ausgestattet, die mit dem Kit geliefert wird, oder einem Sensor, der auf Bewegungen in der Umgebung reagiert.

Am beliebtesten ist die erste Option, die überall installiert ist. Darüber hinaus sind solche Schalter seit Beginn des Erscheinens des Stromkreises gefragt. Die zweite Option ist weniger beliebt, insbesondere in unserem Land. Die dritte Option ist ein modernes Modell, das nach und nach veraltete Switches vom Markt verdrängt.

Installation von Bewegungssensoren in das Design ist sowohl in Bezug auf Energieeinsparung als auch in Bezug auf die Haussicherheit sinnvoll. Wenn Sie zum Beispiel eine Struktur am Eingang installieren, werden die Bewohner bemerken, wenn Eindringlinge in die Wohnung gelangen.

Schalter mit Zusatzbeleuchtung

Entsprechend den Konstruktionsmerkmalen gibt es Geräte mit einer oder mehreren Tasten (im Durchschnitt werden Schalter mit zwei oder drei Tasten für Standard-Elektrogeräte verwendet). Jede Taste ist für das Ein- und Ausschalten eines separaten Stromkreises verantwortlich.

Wenn also mehrere Lampen gleichzeitig in einem Raum installiert sind: der Hauptkronleuchter, Strahler, Wandlampen, dann wäre es ratsam, eine Struktur mit drei Knöpfen zu installieren.

Darüber hinaus sind Geräte mit zwei Tasten, die ausnahmslos in allen Wohnungen installiert sind, nicht weniger beliebt. Meistens werden sie für einen Kronleuchter in Gegenwart vieler Glühbirnen benötigt.

Je nach Installationsmethode gibt es interne und externe Schalter. Die erste Option wird in der Wohnung installiert, weil solche Strukturen ästhetisch ansprechend aussehen. Zur Sicherheit während der Installation wird eine spezielle Box installiert, die als Steckdosenbox bezeichnet wird.

Schaltplan

Einbauschalter werden verwendet, wenn elektrische Leitungen in der Wand verborgen sind. Überkopfgeräte werden in Gegenwart von Außenleitern montiert. In diesem Fall weist das Verbindungsschema keine grundlegenden Unterschiede auf.

Wo ist der Schalter eingebaut?

Touch-Lichtschalter funktioniert von selbst

Anschließen eines Touch-Lichtschalters

Es kommt oft vor, dass Berührungsschalter funktionieren, ohne zu drücken. In diesem Fall müssen Sie das Gerät sorgfältig untersuchen. Vielleicht liegt der Grund in der Schließung von Kontakten.

Wenn das Touchpanel selbst beschädigt ist, müssen Sie sich an Spezialisten wenden. Wenn sie das Problem nicht beheben, müssen Sie das Gerät durch ein neues ersetzen.

Bei der Arbeit mit Berührungsschaltern sind einige Vorsichtsmaßnahmen zu beachten:

• Die Geräte sollten so an das Netzwerk angeschlossen werden, dass die Phase vertauscht ist und nicht Null.
• Wird das Netzteil mit Erdleiter betrieben, muss dieser an den entsprechenden Klemmen angeschlossen werden.
• Wenn bei der Installation des Schalters ein Draht mit vielen Litzen verwendet wurde, müssen die Enden gecrimpt und verzinnt werden. Andernfalls wird der Kontakt unterbrochen und die Verbindung überhitzt.

Es ist wichtig, dass die Last mit den Parametern des Schalters übereinstimmt

Design des Fernschalters

Der Schalter lässt sich sehr leicht zerlegen. Es reicht aus, die Schlitze an der Verbindungsstelle von Abdeckung und Körper mit einem Schraubendreher aufzuhebeln. Es müssen keine Schrauben gelöst werden.

Darin ist:

Elektronikplatine

zentrale Ein-/Aus-Taste

LED zur Visualisierung der Bindung des Schalters und des Funkmoduls

Batterietyp 27A für 12 Volt

Diese Batterie kann selbst bei intensiver Nutzung 2 Jahre oder länger halten. Darüber hinaus besteht derzeit kein besonderer Mangel an ihnen.Es ist möglicherweise nicht im Paket enthalten, denken Sie daran.

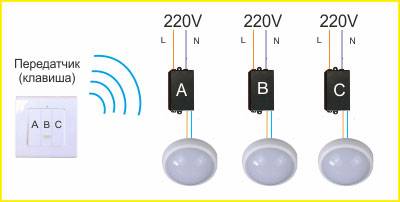

Der Schalter ist übrigens zunächst universell. An den Seiten des zentralen Knopfes befinden sich Stellen, an denen Sie zwei weitere Knöpfe anlöten können.

Und indem Sie den Schlüssel selbst ändern, können Sie ganz einfach von einem Ein-Schlüssel auf einen Zwei- oder sogar Drei-Schlüssel umsteigen.

Richtig, in diesem Fall müssen Sie entsprechend der Anzahl der Schaltflächen weitere Module hinzufügen.

An der Box des Radiomoduls ist ein Loch. Es ist für eine Taste gedacht, wenn Sie gedrückt wird, können Sie ein bestimmtes Gerät „binden“ oder „lösen“.

Je nach Reichweite des Funksignals gibt der Hersteller eine Entfernung von 20 bis 100 Metern an. Dies gilt jedoch eher für Freiflächen. Aus der Praxis können wir sagen, dass das Signal in einem Plattenhaus vier Betonwände in einer Entfernung von 15-20 Metern leicht durchbricht.

In der Box befindet sich eine 5A-Sicherung. Obwohl der Hersteller angibt, dass Sie über einen Fernschalter eine Last von 10 A anschließen können, sind dies bis zu 2 kW!

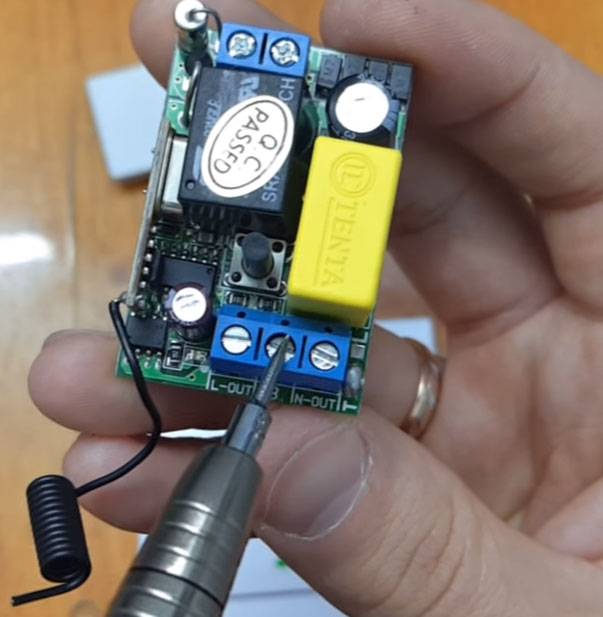

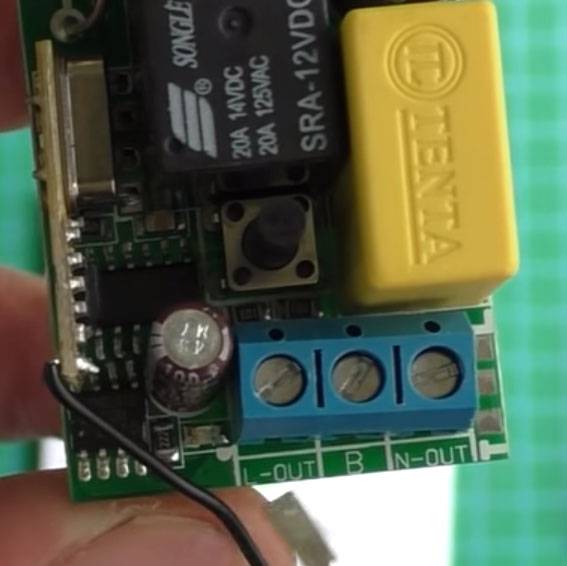

Das Schema zum Anschließen von Drähten an die Kontakte des Funkmoduls des Funkschalters lautet wie folgt:

Beim Verbinden können Sie sich auch auf die Inschriften konzentrieren. Wo es drei Terminals gibt - den Ausgang, wo zwei - den Eingang.

L out - Phasenausgang

N out - Nullausgabe

Verbinden Sie die Verkabelung zur Glühbirne mit diesen Kontakten. Für zwei Kontakte mit einem anderen seitliche Versorgungsspannung 220V.

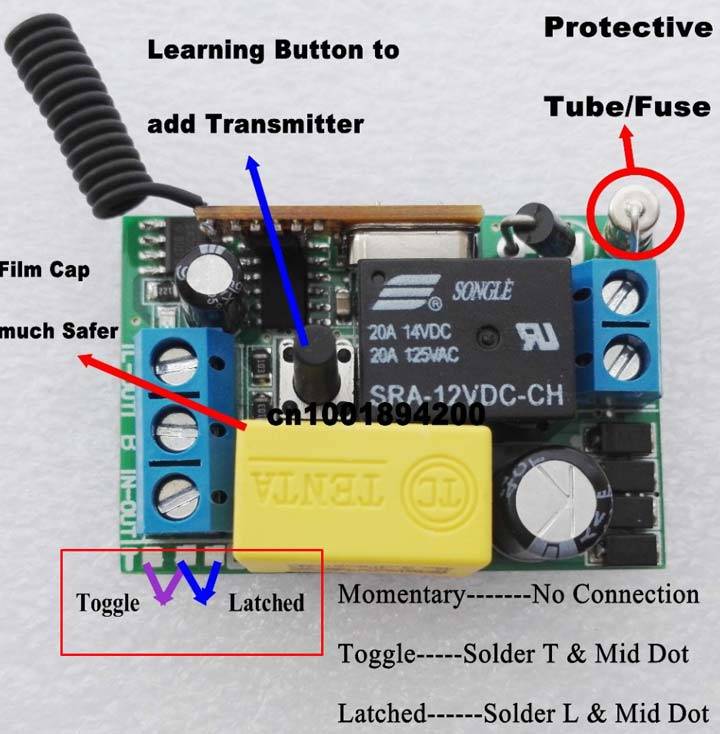

Auf der Seite der Ausgangskontakte befinden sich drei weitere Lötpunkte für Jumper. Indem Sie sie entsprechend verlöten (wie in der Abbildung), können Sie die Logik des Produkts ändern:

Damit kann ein Anruf getätigt oder ein kurzes Signal gegeben werden. Es gibt auch einen mittleren Kontakt "B". Bei Verwendung arbeitet der Schalter im inversen Modus.

2 Beleuchtete Schalterstruktur

Ein solches Gerät ist nicht so schwer anzuschließen, wie es auf den ersten Blick scheint, aber Sie müssen trotzdem vorsichtig sein. Sie müssen nur hochwertige Ausrüstung auswählen, aber im Extremfall können Sie mit dem arbeiten, was Sie haben.

Für die Hintergrundbeleuchtung ist in der Regel eine Glimmlampe oder eine parallel zum Schaltkontakt geschaltete LED zuständig. Und da die Verbindung parallel ist, bedeutet dies, dass die Kontrollleuchte rund um die Uhr funktioniert, unabhängig davon, ob das Gerät funktioniert oder nicht.

Es stellt sich heraus, dass bei ausgeschalteter Beleuchtung, aber eingeschalteter Hintergrundbeleuchtung der Strom durch den Strombegrenzungswiderstand fließt, von dort zur Kontrollleuchte, dann über die Anschlussklemmen zur Glühbirne und am Ende zu der Neutralleiter, der den Weg durch die Glühwendel überwindet.

Wenn die Beleuchtung eingeschaltet ist, wird der parallel zum gemeinsamen Stromkreis geschaltete Hintergrundbeleuchtungsstromkreis mit einem geschlossenen Kontakt überbrückt. Da es einen viel geringeren Widerstand als der Hintergrundbeleuchtungsschaltkreis hat, führt dies dazu, dass die Anzeigelampe ausgeschaltet wird.

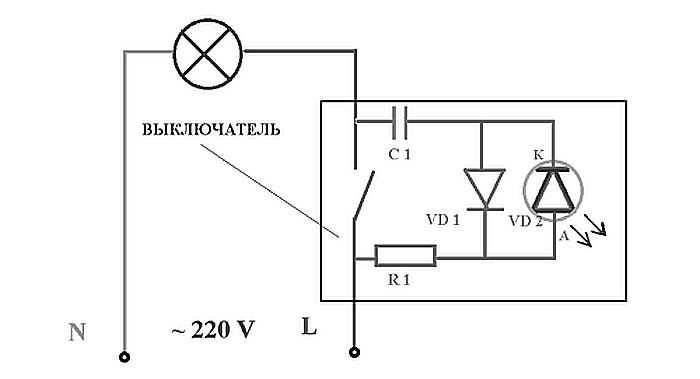

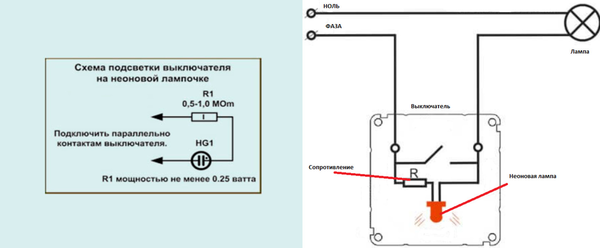

Das allgemeine Schema, wie die Hintergrundbeleuchtung in einem solchen Gerät funktioniert

Der obige Strombegrenzungswiderstand ist in Reihe geschaltet, seine Aufgabe ist es, den Strom auf einen akzeptablen Wert zu reduzieren. Da beide Arten von Glühbirnen unterschiedlich viel Strom benötigen, werden voneinander verschiedene Widerstände platziert.

Lichtanzeigetyp	Verlustleistung, W	Widerstand
Leuchtdiode	1	100-150 kOhm
Neon-Glühbirne	0,25	0,5-1 MOhm

Das Anschließen über einen Widerstand an eine LED-Hintergrundbeleuchtung ist kein idealer Ausgang, und dafür gibt es Gründe.

1. 1. Der Widerstand wird erhitzt, und zwar ziemlich stark.
2. 2.Es besteht die Möglichkeit eines Rückstroms, der den Betrieb der LED beeinträchtigen kann.
3. 3. Geräte mit LED-Glühbirne verbrauchen mehr als 300 W pro Monat.

So schließen Sie ein Gerät mit Hintergrundbeleuchtung an: Schritt-für-Schritt-Anleitung

Das Hauptaxiom, das in der Tat für die Installation eines Schalters charakteristisch ist, lautet also wie folgt: Nur ein Phasendraht wird zur Lichtöffnungsvorrichtung geführt. Dies ist in den Elektroinstallationsregeln (PUE) angegeben. Andernfalls, wenn die Versorgungsleitung mit dem Kronleuchter verbunden ist und der Nullleiter mit dem Schalter verbunden ist, kann die Person, die die Lampen in der Beleuchtungsvorrichtung auswechselt, einen Stromschlag erleiden.

Auch der Vorgang des Anschließens des beschriebenen hinterleuchteten Knotens unterscheidet sich kaum vom Installationsalgorithmus eines herkömmlichen Schalters. Nehmen wir es als Leitfaden.

Dabei wird davon ausgegangen, dass der Universalbecher bereits in der Gerätesteckdose installiert und die Leitungen angeschlossen sind.

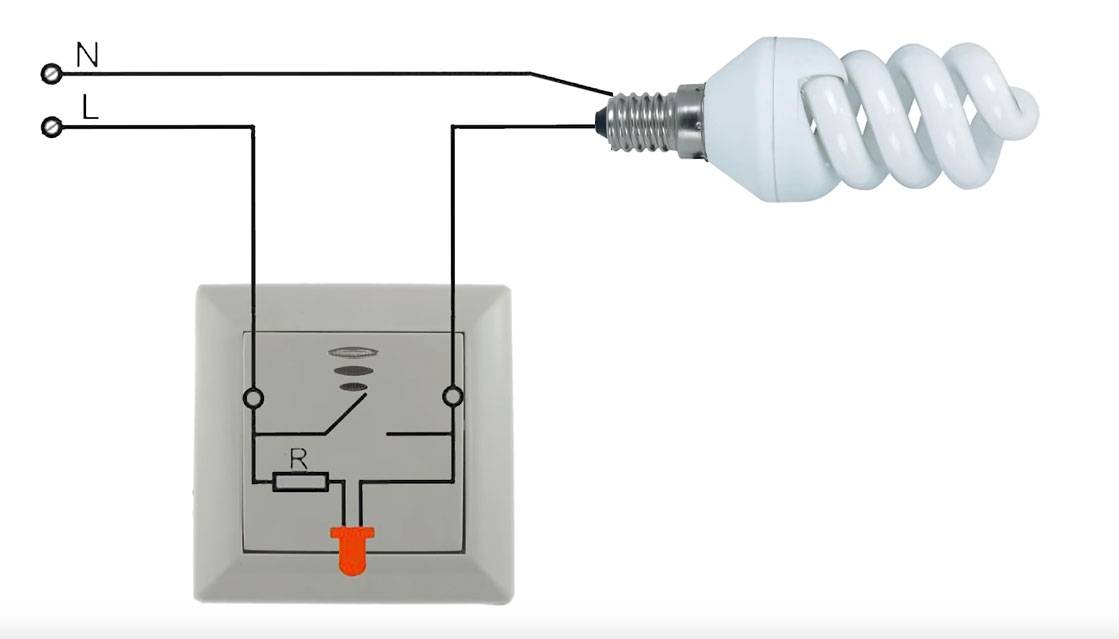

Das Schema, Drähte zu verlegen und an die Schalterklemmen anzuschließen, ist es nicht je nach Verfügbarkeit Lichter darin

So sieht die Anleitung aus.

1. Schalten Sie zuerst die Stromversorgung in der Wohnungstafel aus - dies ist unbedingt erforderlich.

2. Entfernen Sie dann die Schlüssel vom installierten Gerät. Dazu werden sie mit einem Schraubendreher mit dünnem Stachel vorsichtig von der Seite gehebelt.

3. Hände ziehen die vordere Kunststoffbuchse zum Auskleiden heraus.

4. Nach diesen Manipulationen haben wir den Mechanismus des Geräts vor uns, der an den Rückseiten gezackte Metallantennen zur Befestigung in der Steckdose hat.

5. Das blanke Ende des Stromkabels wird in einen der Kontakte eingeführt und die Schraube wird festgezogen. Das gleiche gilt für die ausgehende Verbindung - sie fixieren darin eine Leitung, die von der Lampe des Raums kommt. Die Reihenfolge des Anschließens der Drähte spielt in diesem Fall keine Rolle.

6. Setzen Sie als nächstes die Füllung des Geräts in ein Glas in der Wand ein und ziehen Sie die Schrauben mit einem Schraubendreher fest, der auf die Antennen drückt. Letztere fixieren auch den Schalter im Glas.

7. Installieren Sie in der letzten Phase die Frontplatte und die Tastenrückseite.
8. Schalten Sie die Maschine im Schild ein und überprüfen Sie die Funktion des Schalters. Wenn der Stromkreis offen ist, sollte die Hintergrundbeleuchtung eingeschaltet sein.

Wenn sich nach Abschluss der Arbeiten herausstellt, dass die Hintergrundbeleuchtung des Geräts nicht leuchtet, muss der Schalter in umgekehrter Reihenfolge demontiert und mit einem Multimeter auf Funktionsfähigkeit überprüft werden. Wir werden jedoch in einem speziellen Abschnitt des Artikels über die Diagnose und Reparatur eines Geräts mit Hintergrundbeleuchtung sprechen.

Für Schalter mit mehreren Tasten und einer leuchtenden Glühbirne ist all das auch charakteristisch. Unabhängig von der Anzahl der Tasten hat die Beleuchtungsschaltung immer die bereits beschriebene Anordnung.

Es gibt auch Fernbedienungsgeräte. Sie haben eine sogenannte Empfangsstelle, die im Raum montiert ist. Der Hauptsteuerkreis kann sich in der Abschirmung befinden. Der Empfänger sieht aus wie ein normaler Schalter. Es kann auch hinterleuchtet werden. Die Installation wird von einem professionellen Elektriker gemäß den mit dem Produkt gelieferten Anweisungen durchgeführt.

Besonderheiten

Ich glaube, Sie haben schon persönlich einen beleuchteten Schalter gesehen oder zumindest ein Foto davon, denn als ich ein Kind war, hatten wir solche Schalter in unserer Wohnung. Ein altes, sowjetisches Modell eines beleuchteten Schalters, bei dem sich oben ein kleines rotes Licht befand und hinter mattem, kaum durchsichtigem Kunststoff versteckt war. Anscheinend wurde die Idee von den Großeltern übernommen, denn die hatten exakt die gleichen Schalter im Haus, bzw. wurden zeitgleich verbaut.

Auf jeden Fall ist es, wie die persönliche Erfahrung zeigt, sehr bequem. Zu dieser Zeit hatte noch niemand etwas von Durchgangsschaltern gehört, und deshalb musste man mitten in der Nacht aus dem Gedächtnis im Weltraum navigieren. Oder besser gesagt, ich müsste es tun, denn ich hatte Glück, und es gab solche Schalter im Haus. In völliger Dunkelheit gaben sie genug Licht, um zu verstehen, wo Sie sich befinden und wo sich der Schalter befindet.

Verbindung

Nachdem Sie das Design des Schalters studiert haben, können Sie den Schalter direkt anschließen. Für diejenigen, die zum ersten Mal auf eine solche Aufgabe gestoßen sind, wird empfohlen, im Voraus ein Diagramm zu erstellen, nach dem die Kabel zum Schalter und zu den Beleuchtungskörpern verlegt werden.

Der Standardschaltplan enthält einen Phasendraht, der unter Spannung steht. Es ist mit dem Buchstaben L gekennzeichnet und über den Schalter mit der Lampe verbunden. Daneben gibt es einen Null- oder Neutralleiter N, der direkt mit der Lampenfassung verbunden ist. Wenn eine Erdungsleitung vorhanden ist, wird diese ebenfalls direkt an der Leuchte angeschlossen.

Leitungen können geschlossen oder offen verlegt werden, wenn der Schaltplan dies vorsieht. Im ersten Fall ist ein Blitzgerät in den Wänden erforderlich, im zweiten Fall Wellrohre oder Kabelkanäle. Bei versteckter Verkabelung unter dem Schalter wird ein Loch in die Wand gebohrt.

Um eine zuverlässige Verbindung und einen hochwertigen Kontakt mit den Klemmen zu gewährleisten, ist das Ende jeder Ader ca. 1-1,5 cm abisoliert, bei Verwendung von Litzen empfiehlt es sich, deren Enden zu crimpen. An den zweifachen Schalter sind drei Drähte angeschlossen.Die erste ist Phase und wird dem Eingang zugeführt, und die zweite und dritte gehen zum Ausgang und werden direkt zur Lampe gebracht. Null- und Masseleiter sind mit den Kontakten der Lichtquellen verbunden. Der Ort des Eingangs des Phasendrahtes wird durch einen Pfeil im Inneren des Schalters angezeigt. Die Phase selbst wird vom Tester bestimmt.

Nachdem alle Drähte an ihren Stellen installiert und fertig sind Anschluss eines doppelt beleuchteten Schalters, ist es notwendig, potenziell gefährliche Orte zu isolieren. Dann wird die gesamte Struktur zusammen mit den Drähten in der Montagebox installiert und mit Klammern mit Schrauben befestigt. Nach Abschluss der Hauptarbeiten müssen Sie die Zierblende und beide Schlüssel anbringen.

Wenn eine Hintergrundbeleuchtung vorhanden ist, müssen Sie zum Anschließen eines Doppelschalters zusätzliche Kabel verwenden, die an Mini-Anzeigen angeschlossen sind, die an den Tasten angebracht sind. Einer von ihnen ist mit der Phase am Eingang oben verbunden, und der andere ist mit einem der Drähte verbunden, die zu den Leuchten führen. Wenn das Licht ausgeschaltet wird, leuchten die farbigen Anzeigen auf jeder Taste weiter.

So funktioniert ein hintergrundbeleuchteter Schalter

Der Hauptunterschied zwischen dem Gerät mit Hintergrundbeleuchtung von klassischen Modellen - das Vorhandensein eines Indikators. Es kann eine Neonröhre oder eine LED sein.

Der Licht-/Anzeigeschalter funktioniert nicht mit den folgenden Gerätetypen:

• Leuchtstofflampen;
• Beleuchtungsgeräte mit elektronischen Startreglern;
• einige Arten von LED-Lampen.

Nach Funktionalität werden Geräte mit Ein-, Zwei-, Drei- und Viertasten, Kabel und Druckknopf usw. unterschieden.

Beleuchtete Schalter haben viele Vorteile:

1. Design und Aufbau unterscheiden sich fast nicht von Standardgeräten.Der einzige Unterschied ist das Vorhandensein einer LED auf der Vorderseite, die den Aufenthalt in einem dunklen Raum angenehmer macht.
2. Die meisten Systeme sind wirtschaftlich. Eingebaute Blinker verbrauchen sehr wenig Strom.
3. Die Wartung der LED erfordert keine großen Energiekosten.

Oft werden hinterleuchtete Geräte in Schlafzimmern installiert. Eine funktionierende Hintergrundbeleuchtung hilft Ihnen, im Falle eines plötzlichen Erwachens schnell durch den Raum zu navigieren.

Technische Eigenschaften

Diese Teile verringern mit steigender Temperatur ihren Widerstand gegenüber metallischen Bauteilen. Leider hat dies Nachteile – die Stromstärke kann auf unkontrollierbare Werte ansteigen. Das gleiche passiert beim Erhitzen bzw. nach einer Weile nach dem Arbeiten in einem solchen Peak fällt die Diode aus.

Außerdem reagiert ein solches Teil sehr empfindlich auf einen Spannungsanstieg, sodass selbst der kleinste Impuls es beschädigen kann. Dementsprechend muss der Hersteller die Widerstände möglichst genau auswählen. Außerdem kann die Diode brechen, wenn die Spannung umgekehrt wird. Es ist zu beachten, dass dieses Bauteil nur den Stromdurchgang in positiver Sequenz bewältigen kann.

Trotz dieser Mängel sind Schalter mit Dioden gefragt.

LED Lichter

Oft gibt es eine Hintergrundbeleuchtung von der LED, die ein Halbleiterbauelement ist, das Licht emittiert, wenn ein elektrischer Strom durch es fließt.

Die Farbe einer Leuchtdiode hängt von ihrem Material und teilweise von der angelegten Spannung ab.LEDs sind eine Kombination aus zwei Halbleitern mit unterschiedlichen Leitfähigkeitstypen p und n. Diese Verbindung wird als Elektron-Loch-Übergang bezeichnet. Auf ihr tritt Lichtemission auf, wenn ein Gleichstrom durch sie fließt.

Das Auftreten von Lichtstrahlung wird durch die Rekombination von Ladungsträgern in Halbleitern erklärt, die folgende Abbildung zeigt ein ungefähres Bild dessen, was in der LED passiert.

Rekombination von Ladungsträgern und das Auftreten von Lichtstrahlung

In der Abbildung zeigt ein Kreis mit einem „-“-Zeichen negative Ladungen an, sie befinden sich im grünen Bereich, daher wird der Bereich n konventionell bezeichnet. Der Kreis mit dem „+“-Zeichen symbolisiert positive Stromträger, sie befinden sich in der braunen Zone p, die Grenze zwischen diesen Bereichen ist der p-n-Übergang.

Wenn unter Einwirkung eines elektrischen Feldes eine positive Ladung den p-n-Übergang überwindet, dann verbindet sie sich direkt an der Grenze mit einer negativen. Und da bei der Verbindung auch Energie aus der Kollision dieser Ladungen zunimmt, wird ein Teil der Energie zur Erwärmung des Materials verwendet und ein Teil in Form eines Lichtquants emittiert.

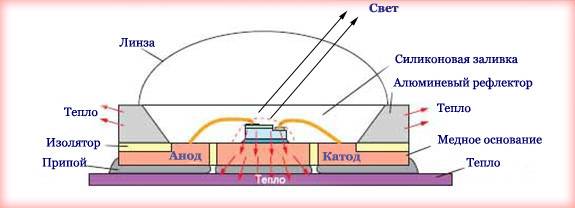

Strukturell ist die LED ein Metall, meistens eine Kupferbasis, auf der zwei Halbleiterkristalle unterschiedlicher Leitfähigkeit befestigt sind, einer davon die Anode, der andere die Kathode. Auf die Basis wird ein Aluminiumreflektor mit einer daran befestigten Linse geklebt.

Wie aus der folgenden Abbildung hervorgeht, wird der Wärmeabfuhr beim Design viel Aufmerksamkeit geschenkt. Dies ist kein Zufall, da Halbleiter in einem engen thermischen Korridor gut funktionieren und das Überschreiten ihrer Grenzen den Betrieb des Geräts bis zum Ausfall stört .

LED-Gerätediagramm

Bei Halbleitern steigt der Widerstand mit zunehmender Temperatur im Gegensatz zu Metallen nicht an, sondern nimmt im Gegenteil ab. Dies kann zu einem unkontrollierten Anstieg der Stromstärke und dementsprechend zu einer Erwärmung führen, wenn eine bestimmte Schwelle erreicht wird, kommt es zu einem Durchbruch.

LEDs reagieren sehr empfindlich auf das Überschreiten der Schwellenspannung, selbst ein kurzer Impuls deaktiviert sie. Daher müssen Strombegrenzungswiderstände sehr genau ausgewählt werden. Außerdem ist die LED nur für den Stromdurchgang in Durchlassrichtung ausgelegt, d.h. von der Anode zur Kathode, wenn eine Spannung mit umgekehrter Polarität angelegt wird, dann diese kann es auch deaktivieren.

Trotz dieser Einschränkungen werden LEDs jedoch häufig zur Beleuchtung in Schaltern verwendet. Betrachten Sie die Schaltungen zum Einschalten und Schützen von LEDs in Schaltern.

Was tun, wenn der Schalter bewegt werden muss?

In manchen Situationen besteht der Wunsch oder die Notwendigkeit, den Schalter an einen anderen Ort zu verlegen. Zum Beispiel, wenn Kinder in der Familie schon erwachsen sind, aber den obersten Schalter noch nicht erreichen können. Daher ist es gemäß den Regeln für die Installation elektrischer Geräte erlaubt, das Gerät an einen anderen Ort zu bringen.

Vorteile des Selbstaustauschs des Leistungsschalters

Der Schalter darf in einem Abstand von 82 bis 165 Zentimetern vom Boden montiert werden. Um jedoch mit dem Verschieben von Geräten zu beginnen, müssen Sie zunächst den genauen Standort seiner Installation bestimmen. Es wird empfohlen, den Schalter in einem Abstand von nicht mehr als 25 Zentimetern vom Türpfosten zu platzieren (die Seite spielt keine Rolle, aber häufiger wird das Gerät rechts platziert).

Der Schalter darf auf jeder Seite der Tür montiert werden

Transfer wechseln - Schritt-für-Schritt-Anleitung

Schritt 1. Wenn Sie Geräte innerhalb von 100 Zentimetern von der vorhandenen Position nach unten oder oben verschieben, wird ein Blitz in der Decke erzeugt. Sie hat in der Regel eine Tiefe von 2 mal dem Kabelquerschnitt in der Wellung. Der Draht sollte also nicht aus der Öffnung herausragen. Sie können eine solche Aussparung mit einem Locher oder einem speziellen Werkzeug für Blitze vorbereiten.

Preise für beliebte Modelle von Mauernutfräsen

Wandjäger

Es sieht aus wie ein Blitz in der Decke für das Kabel

Schritt 2. Jetzt direkt am Aufstellungsort neuen Schalter, müssen Sie eine Aussparung für die Montageschale machen. Dies geschieht mit demselben Perforator und einer speziellen Runddüse. Wenn die Wand aus Beton ist, beträgt die Tiefe der Öffnung etwa 50 Millimeter, und wenn es sich um Ziegel oder Platten handelt, dann 45 Millimeter. Der Durchmesser der Düse selbst beträgt etwa 7 Zentimeter (individuell ausgewählt).

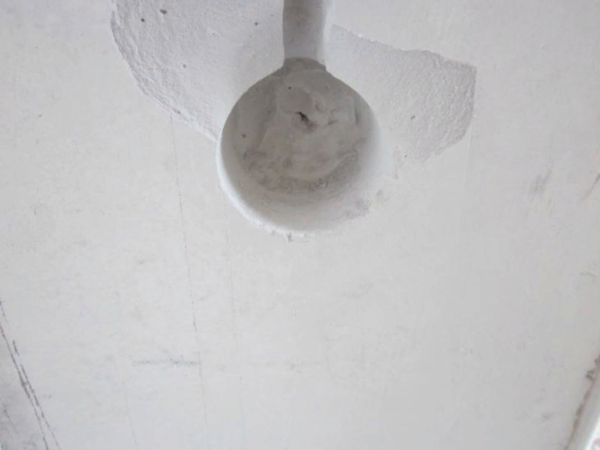

So sieht die Öffnung für die Montageschale aus

Schritt 3. Jetzt müssen Sie die Wohnung vollständig stromlos machen und den alten Schalter demontieren (wie oben beschrieben). Nur hier wird neben dem Schalter auch die Einbauschale von der Wand demontiert. Dazu benötigen Sie das gleiche Schlaggerät oder einen Hammer mit einem flachen Schraubendreher. Am häufigsten werden Steckdosen auf einem Gipsmörtel befestigt, der beim Aufprall zu bröckeln beginnt.

In diesem Fall ist es wichtig, die Integrität der Kunststoffbasis nicht zu verletzen.

Es ist notwendig, die Montageschale vorsichtig von der Wand zu entfernen

Schritt 4. Jetzt sollten Sie das Kabel auf die erforderliche Länge verlängern. Drähte werden in der Regel mit speziellen Klemmen oder einem Block verbunden, aber wenn dies nicht möglich ist, werden ihre Enden verdrillt und dann isoliert.Gemäß den Installationsregeln muss das Kabel in einer speziellen Kunststoffwelle mit einem Durchmesser von etwa 1,6 Zentimetern liegen. Es ist auch notwendig, die Verbindung der beiden Teile der Welle mit Isolierband zu umwickeln. Lassen Sie beim Verlängern des Kabels einige Zentimeter Reserve.

Es sollten keine offenen Drähte vorhanden sein, daher werden sie mit Isolierband umwickelt

Schritt 5. Jetzt müssen Sie die Montageschale in einer neuen Öffnung installieren. Es ist einfacher, sie mit Alabaster zu befestigen, das Gips enthält. Da der Gips in wenigen Sekunden zu härten beginnt, wird er nach Anleitung schnell mit Wasser verdünnt und das Loch zugedeckt.

Es ist notwendig, mit Alabaster schnell zu arbeiten, bis er Zeit zum Aushärten hat.

Schritt 6. Es ist notwendig, die Blitze in der Decke mit der Lösung zu bedecken. In diesem Fall sollte die Verkabelung verlegt werden nach allen regelnweil du seinen Standort nicht ändern kannst. Dann muss die Oberfläche der Wand mit einem Endspachtel fertig gestellt werden, um die Position des Blitzes endgültig zu verbergen. Wenn die Oberfläche trocknet, wird sie mit feinkörnigem Schleifpapier behandelt.

Preise für gängige Spachtelarten

Kitte

Blitze sollten auch gespachtelt werden

Schalter erst nach Erhärten des Mörtels anschließen. Daher müssen Sie einige Stunden warten.

Wenn Sie vorhaben, den Schalter um eine beträchtliche Entfernung von seiner ursprünglichen Position zu verschieben, dann höchstwahrscheinlich Es muss an eine andere Box angeschlossen werden. In diesem Fall ist es ratsam, sich an einen erfahrenen Elektriker zu wenden.

Gerät und Funktionsprinzip

Der Berührungsschalter besteht aus vier Hauptelementen:

• rahmen;
• elektronische Platine (Schalter);
• Schutzplatte;
• Berührungssensor.

Der Berührungssensor überträgt ein Signal (Berührung, Ton, Bewegung, Signal vom Bedienfeld) an die Elektronikplatine. Im Schalter werden die Schwingungen verstärkt und in einen elektrischen Impuls umgewandelt, der ausreicht, um den Stromkreis zu schließen / zu öffnen - das Gerät ein- und auszuschalten. Es ist möglich, die Last gleichmäßig anzulegen, wodurch die Helligkeit der Beleuchtung reguliert wird. Dies liegt an der Dauer der Berührung. Solche Schalter sind mit einem Dimmer ausgestattet.

Sparen an Strom wird kommen Dimmen der Lichtleistung.

Arten von Schaltern je nach Art der Hintergrundbeleuchtung

Sie müssen nur einen normalen Schalter und eine Anzeige kaufen.
Bei ihnen wird ein Widerstand in den Stromkreis eingelötet, mit dessen Hilfe die Netzspannung auf einen Mindestwert reduziert wird.

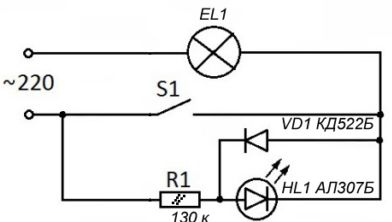

Kondensatorschalter LED-Beleuchtungsschaltung Um die Beleuchtungsstärke um eine Größenordnung zu erhöhen, kann ein Kondensator verwendet werden. Wenn das Gerät ausgeschaltet wird, fließt ein Strom durch den Widerstand, der weiter geht und die LED einschaltet.
Neben der LED verfügt die Schaltung über einen Strombegrenzungswiderstand. Wenn Widerstände mit gleichem Widerstandswert parallel geschaltet werden, berechnet sich die Leistung wie folgt: in serieller Verbindung, und den Wert jedes Widerstands sollte gleich sein errechneter Wert multipliziert mit der Anzahl der parallel geschalteten Widerstände.
Überlegen Sie beispielsweise, wie Sie die Anzeige auf einem Einfachschalter einstellen. DIY-Beleuchtung Der einfachste Schaltplan für einen Schalter mit einer LED ist wie folgt. So sieht die zusammengebaute Schaltung aus. Eine Besonderheit solcher Schalter ist die Art und Weise, wie sie montiert sind: sie an verschiedenen Wänden installiert im Raum, aber nur eine Lichtquelle ist angeschlossen.

Beleuchtung mit einer Neonlampe

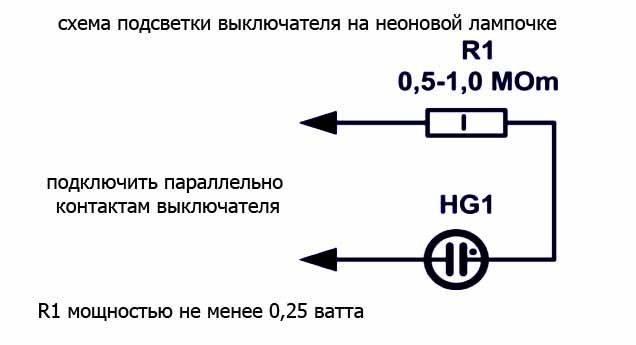

Im Aussehen ist dieses Gerät ein Widerstand mit einer Neonlampe. Schema des Gerätegeräts Das vorgestellte Gerät unterscheidet sich von einem herkömmlichen Schalter nur durch das Vorhandensein einer speziellen Leuchtanzeige, die als fungieren kann Neonlampen bzw dieselbe LED, die einen begrenzten Widerstand enthält. Um den neuen Schalter richtig zu montieren, müssen Sie das gleiche Schema wie beim Entfernen befolgen, nur in umgekehrter Reihenfolge, dh: Stecken Sie das Innenteil in die Buchse, nachdem Sie zuvor die Drähte daran angeschlossen haben.

Unten sehen Sie das Foto der vorgestellten Schaltertypen mit Hintergrundbeleuchtung. Mit dieser Verbindung Der Stromkreis wird basierend auf dem Bedarf der Lampe berechnet und übersteigt den Bedarf der LED um das Hundertfache. Bestimmen Sie je nach Form und Größe des Gehäuses den Einbauort der LED. An den Ausgängen müssen dann die schwarzen Drähte mit den Eingangsklemmen des zweiten Schalters verbunden werden. Anwendung des LED-Schalters Der mit Beleuchtung ausgestattete Schalter wird dort installiert, wo es auch tagsüber dunkel ist und die ständige Verwendung der Beleuchtungseinrichtung unpraktisch ist.

Der Laststrom folgt dem Weg des geringsten Widerstands und die LED erlischt. Handlungsablauf: Schalter ausschalten und Raum stromlos schalten. Beim Einbau der Hintergrundbeleuchtung in den Wandschalter kann nichts beschädigt werden, da die Lampe selbst ein Strombegrenzer ist.
Einbau von 1 beleuchtetem Wippschalter

Vorbereitung für die Installation

In der Vorbereitungsphase Erstellen Sie ein Stromversorgungsdiagramm für Beleuchtungsgeräte mit einer detaillierten Position aller Batterien, Scheinwerfer, Bänder und Schalter.Diesen Vorgang können Sie bequem anhand des mitgelieferten Fabrikplans des Schaltschranks durchführen. Übertragen Sie dann das Diagramm auf den Schrankrahmen, markieren Sie die Installationspunkte der Geräte, Kabelverlegung.

Um die Arbeit auszuführen, benötigen Sie einige Materialien und Werkzeuge, die im Voraus vorbereitet werden sollten:

1. LED-Streifen oder Strahler;
2. Drähte für Strom - werden entsprechend dem Stromverbrauch ausgewählt;
3. Netzteil zum Anschluss von Schrankbeleuchtung für 12 V;
4. Controller zum Anschließen von RGB-Band;
5. Leuchtkasten zum Organisieren geschlossener LED-Streifen;
6. Anschlussklemmen, Lot und Flussmittel zum Herstellen der elektrischen Verbindung;
7. Schlüsselschalter, Taster oder Bedienfeld zum Schalten der Schrankbeleuchtung.

Von den Werkzeugen, die Sie brauchen Bohrer mit Düsen für Gestaltung runder Löcher in Kleiderschränken oder Küchenschränken. Schraubendreher oder Schraubendreher zum Arbeiten mit Befestigungselementen, Bauhefter, Lötkolben. Schlosserwerkzeuge - Zangen, Drahtschneider, Schreibwarenmesser, Scheren usw. Wenn Sie alles haben, was Sie brauchen, können Sie direkt mit der Installation der Hintergrundbeleuchtung fortfahren.

Gerät und Funktionsprinzip

Jeder Doppelschalter besteht aus folgenden Strukturelementen:

• Zwei Tasten, die je nach ausgeführter Aktion ihre Position ändern können.
• Entfernen Sie das Kunststoffgehäuse vor dem Anschluss vom Gerät.
• Reihenklemmen zum Anschluss von Eingangs- und Ausgangsleitern.

Bei einigen Modellen werden die Klemmenblöcke durch Schraubklemmen ersetzt. Die erste Option gilt als zuverlässiger und wird daher in allen modernen Produkten verwendet.Schraubklemmen lockern sich allmählich und müssen regelmäßig angezogen werden, um den normalen Kontakt wiederherzustellen.

Im Inneren des Schalters befinden sich ein Eingangsphasendraht und Ausgangsdrähte, die mit Beleuchtungskörpern verbunden sind. Das Schließen und Öffnen der Kontakte an jedem der Anschlüsse erfolgt unabhängig voneinander. Dadurch können eine, zwei oder mehrere Lampen gleichzeitig eingeschaltet werden. Es wird empfohlen, Spannung bei anzulegen Hilfe von Litzendrähten.
Arbeit Schalter für zwei Entscheidend sind verschiedene Ein- und Ausschaltmöglichkeiten, mit denen Sie die gewünschte Beleuchtungsstärke erzeugen können:

• Option Nummer 1. Ein Schlüssel ist eingeschaltet, und in dieser Position wird die Spannung einer Glühbirne oder einer separaten Lampengruppe zugeführt.
• Option Nummer 2. Die zweite Schalttaste wird aktiviert und versorgt zwei Glühbirnen oder eine Gruppe von Leuchten mit einer unterschiedlichen Anzahl von Lampen mit Spannung. Eine solche Schaltung ermöglicht es, die Beleuchtung im Raum bei Bedarf zu ändern.
• Option Nummer 3. Beide Tasten schalten sich ein, alle Beleuchtungsgeräte beginnen zu arbeiten und bieten maximale Beleuchtung.

Bei vielen modernen Schaltern ist die Hintergrundbeleuchtung angeschlossen. Es ist eine Neonlampe oder LED, die mit einem Strombegrenzungswiderstand in Reihe geschaltet ist. Diese Kette ist parallel zum Schaltkontakt geschaltet. Unabhängig von der Position der Tasten bleibt es die ganze Zeit unter Spannung.

Wenn also die Beleuchtung ausgeschaltet ist, wird die folgende Kette erhalten: Die Phasenspannung fließt durch den Strombegrenzungswiderstand, dann durch die LED und die Anschlussklemmen, der Strom tritt in die Lampe ein und fließt durch den Glühfaden der Glühlampe zum Neutralleiter.In dieser Position ist die Hintergrundbeleuchtung immer eingeschaltet. Wenn das Licht eingeschaltet wird, schließt der Kontakt und überbrückt den Stromkreis. Da es einen sehr niedrigen Widerstand hat, fließt der Strom nicht mehr durch die Hintergrundbeleuchtung, sondern beginnt durch den Kontakt zu fließen. In diesem Fall leuchtet die LED gar nicht oder kaum wahrnehmbar.

Fazit

Durch den Anschluss eines ähnlichen Geräts an das Beleuchtungssystem einer Küche oder eines anderen Hauses erhalten Sie erhebliche Vorteile in Bezug auf die Lichtsteuerung. Das Licht mit einer leichten Berührung einschalten, den Energieverbrauch und den Komfort minimieren - all dies bietet Ihnen einen Berührungsschalter, der mit dem LED-Streifen verbunden ist.
