Klassifizierung von Dimmern

Es gibt zwei Arten von Dimmern - Monoblock und Modular.Monoblock-Systeme werden als einzelne Einheit hergestellt und sind so konzipiert, dass sie als Schalter in einer Box installiert werden können. Monoblock-Dimmer sind aufgrund ihrer geringen Größe für den Einbau in dünne Trennwände beliebt. Der Hauptanwendungsbereich von Monoblocksystemen sind Wohnungen in mehrstöckigen Gebäuden.

Es gibt verschiedene Arten von Monoblock-Geräten auf dem Markt:

1. Mit mechanischer Verstellung. Die Steuerung erfolgt über einen Drehregler. Solche Dimmer haben einen einfachen Aufbau und niedrige Kosten. Anstelle einer Drehreglermethode wird manchmal eine Push-Version verwendet.

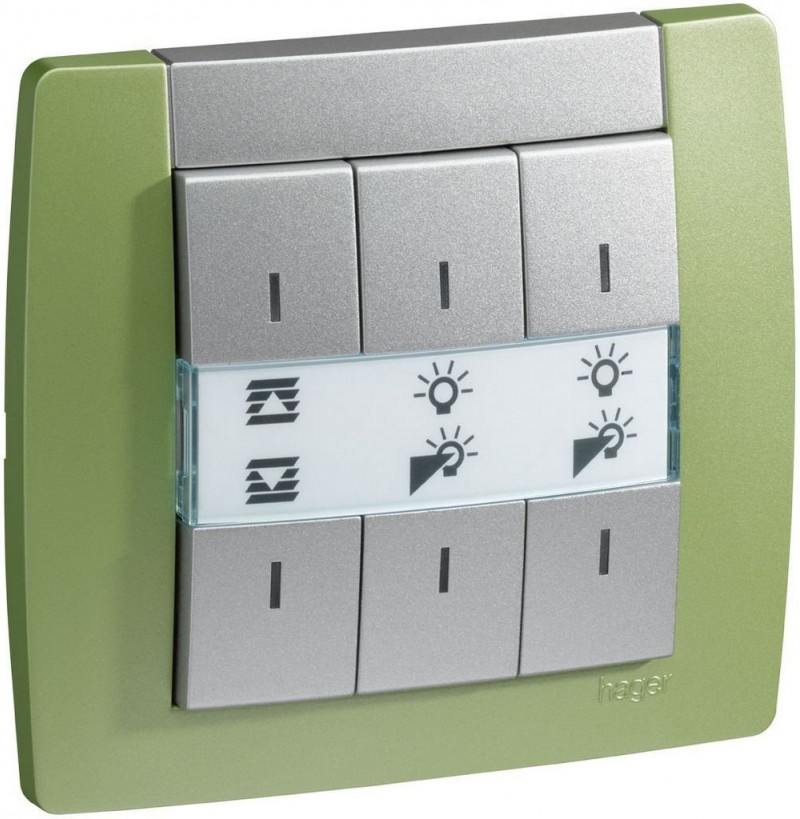

2. Mit Druckknopfsteuerung. Dies sind technisch komplexere und funktionalere Mechanismen. Multifunktionalität wird durch Gruppieren von Controllern erreicht, die von der Fernbedienung gesteuert werden.
3. Sensorische Modelle. Sie sind die fortschrittlichsten Geräte und die teuersten. Solche Systeme fügen sich gut in das umgebende Interieur ein, insbesondere in einem modernen Stil. Befehle werden über ein Infrarotsignal oder Funkfrequenzen übertragen.

Modulare Systeme ähneln Leistungsschaltern. Sie werden in Anschlussdosen auf DIN-Schienen platziert. Modulare Geräte werden verwendet, um Podeste und Korridore zu beleuchten. Auch in Privathaushalten, wo eine Beleuchtung der Umgebung erforderlich ist, sind modulare Systeme beliebt. Modulare Dimmer werden über eine Fernbedienung oder einen Schlüsselschalter gesteuert.

Je nach Konstruktionsmerkmalen werden Einzel-, Doppel- und Dreifachmodifikationen unterschieden. In den meisten Fällen entscheiden sich Verbraucher für einzelne Dimmer.

Zusätzliche Funktionen

Moderne Modelle verfügen über erweiterte Funktionen:

1. Timer-Arbeit.
2. Die Möglichkeit, einen Dimmer in ein größeres System einzubetten – „Smart Home“.
3. Mit dem Dimmer können Sie bei Bedarf den Effekt der Anwesenheit der Eigentümer im Haus erzeugen. Das Licht wird nach einem bestimmten Algorithmus in verschiedenen Räumen ein- und ausgeschaltet.
4. Künstlerische Schimmerfunktion. Ebenso blinken die Lichter der Weihnachtsbaumgirlande.
5. Möglichkeit der Sprachsteuerung des Systems.
6. Standardmäßig werden Befehle von der Fernbedienung gegeben.

Tipps zur Auswahl und Verwendung

Oft wird ein Dimmer angeschafft, um die Stromrechnung deutlich zu senken. Es versteht sich, dass große Einsparungen nicht funktionieren, aber es ist immer noch möglich, die Kosten um 15-17% zu senken.

Achten Sie bei der Auswahl eines Modells auf das Design. Die Hersteller bieten verschiedene Kollektionen an, die sich nicht nur in den technischen Eigenschaften, sondern auch im äußeren Design unterscheiden - Farbe, Form, Größe der Dekorplatte. Denken Sie daran, dass die Mechanismen der Regler empfindlich auf jede Übertemperatur in der Wohnung reagieren, normalerweise ist sie auf +27 bis -28 ° C begrenzt

Denken Sie daran, dass die Mechanismen der Regler empfindlich auf jede Übertemperatur in der Wohnung reagieren, normalerweise ist sie auf +27 bis -28 ° C begrenzt.

Für die normale Funktion des Geräts ist eine Mindestlast von 40 W erforderlich, da sonst der Arbeitsmechanismus schnell versagt.

Wenn Sie versuchen, den Dimmer an Beleuchtungsgeräte anzuschließen, die nicht im Handbuch aufgeführt sind, funktioniert er nicht. Die Leistung des Gerätes muss unbedingt der Gesamtleistung der Lampen entsprechen.

Dimmer-Anschlussplan

Dimmer, auch Dimmer genannt, sind in Reihe mit dem der Glühlampe zugeführten Stromversorgungskreis geschaltet. Diese Geräte können mechanisch oder elektronisch sein. Im zweiten Fall führt das Gerät zusätzlich zur Hauptfunktion eine Reihe zusätzlicher Aktionen aus.Es ist in der Lage, die Beleuchtung nach einer bestimmten Zeit auszuschalten, den Effekt der Anwesenheit zu erzeugen, auf Befehl zu arbeiten usw.
Alle Arten von Schaltern mit Dimmer sind in erster Linie für den Betrieb mit Glühlampen ausgelegt. Andere Lichtquellen, wie z. B. Energiesparlampen, fallen beim Arbeiten mit einem Dimmer sehr schnell aus und der Dimmer selbst kann kaputt gehen.

Das Steuergerät wird wie ein herkömmlicher Schalter angeschlossen. Das einzige, was unbedingt beachtet werden muss, ist die Polarität des Anschlusses. In diesem Fall wird die Zuleitung an die Klemme L angeschlossen, an der verbleibenden Klemme wird der Leiter angeschlossen, der zur Versorgung der Leuchte bestimmt ist.

Elektronische Dimmer können untereinander parallel geschaltet werden. Ein solches Schema, das aus zwei Vorrichtungen besteht, ermöglicht es, tatsächlich Durchgangsschalter zu erhalten, die die Funktion haben, das Licht einzustellen. Das Schema zum Installieren und Anschließen eines Dimmers ähnelt dem Anschließen von Steckdosen oder Schaltern, mit Ausnahme der obligatorischen Beachtung der Polarität.

Nach dem Anschließen des Dimmers werden die auf der Rückseite befindlichen Drähte vorsichtig gebogen und der Dimmer selbst in die Steckdose gesteckt. Es bleibt nur noch der Rahmen und der Einstellgriff zu installieren.

Dimmer mit Schalter

Auch eine etwas kompliziertere Schaltung ist beliebt, aber natürlich gerade für den Einsatz im Schlafzimmer sehr praktisch - an der Phasenunterbrechung vor dem Dimmer wird ein Schalter eingebaut. Der Dimmer ist in der Nähe des Bettes angebracht und der Lichtschalter wie erwartet am Eingang des Zimmers. Jetzt kann man im Bett liegend die Lampen regulieren und beim Verlassen des Zimmers das Licht komplett ausschalten.Wenn Sie ins Schlafzimmer zurückkehren und den Schalter am Eingang drücken, leuchten die Glühbirnen mit der gleichen Helligkeit, mit der sie zum Zeitpunkt des Ausschaltens brannten.

Ähnlich wie Pass-Through-Schalter werden auch Pass-Through-Dimmer angeschlossen, die es ermöglichen, die Beleuchtung von zwei Punkten aus zu steuern. Von jedem Einbauort des Dimmers sollten drei Adern in die Anschlussdose passen. Dem Eingangskontakt des ersten Dimmers wird eine Phase aus dem Netz zugeführt. Der Ausgangspin des zweiten Dimmers ist mit der Beleuchtungslast verbunden. Und die beiden verbleibenden Adernpaare sind durch Jumper miteinander verbunden.

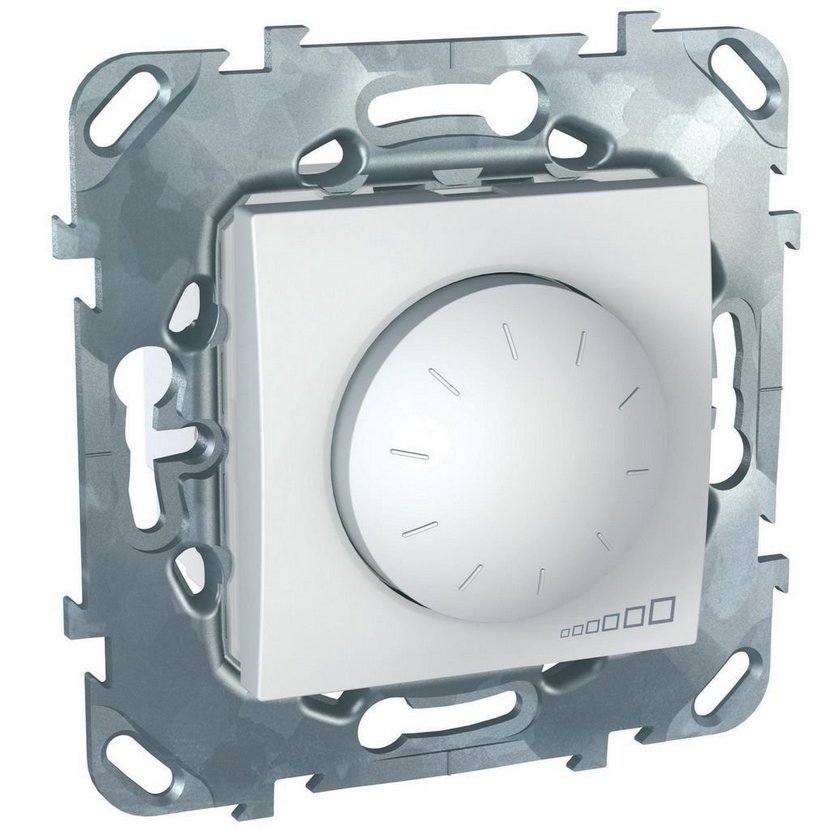

Die besten Drehdimmer

TDM Electric SQ 18404-0016,2.7A

Dieses Gerät ist ein weißer Drehregler. Es dient zur Steuerung der Beleuchtung. Dieses Modell besteht aus ABS-Kunststoff, ist also sehr langlebig, hitzebeständig und verändert sein Aussehen nicht durch Sonneneinstrahlung. „TDM Electric SQ 18404-0016,2.7A“ hat Keramik-Metall-Kontakte, die durch Sintern spezieller Mischungen und Pulver erhalten wurden, dadurch ist das Produkt lichtbogenfest und gut leitfähig. Es ist zu beachten, dass die Basis dieses Modells aus Kunststoff besteht. Dies gewährleistet das geringe Gewicht des Dimmers und seine Stärke. Es gibt einen Metallsattel, der Befestigungsfüße hat und aus verzinktem Stahl besteht. Dies verleiht dem Produkt Schutz vor Korrosion und zusätzliche Festigkeit.

„TDM Electric SQ 18404-0016,2,7A“ wird als Unterputzinstallation installiert. Es hat einen Schutzgrad gegen Feuchtigkeit und Staub IP20, der für den Hausgebrauch optimal ist. Das Gewicht des Produkts beträgt 90 Gramm.

Die durchschnittlichen Kosten betragen 265 Rubel.

TDM Electric SQ 18404-0016,2.7A
Vorteile:

• Bequeme Einstellung;
• Einfache Installation;
• Preis.

Mängel:

Nein.

IEK VIERTEL EDK10-K01-03-DM

Dieses Gerät zum Einstellen der Helligkeit der Beleuchtung verfügt über einen praktischen Drehknopf, mit dem die optimale Anzeige eingestellt wird. Dieses Modell aus der QUARTA-Serie hat ein klassisches Design, das sowohl zu Hause als auch im Büro eine gute Figur macht.

„IEK QUARTA EDK10-K01-03-DM“ ist für das Arbeiten mit Lichtquellen geeignet, deren Gesamtleistung 400 W nicht überschreitet. Wenn Sie das Gerät einschalten, ist die Helligkeit der Beleuchtung dieselbe wie vor dem Ausschalten. Der Schwenkmechanismus dieses Produkts besteht aus Metall, das nicht rostet. Dies verlängert die Lebensdauer des Dimmers, der für über 30.000 Umdrehungen ausgelegt ist. Das Gehäuse besteht aus glänzend weißem Kunststoff. Die Montage von „IEK QUARTA EDK10-K01-03-DM“ kann mit Schrauben oder Distanzstücken erfolgen. Das Steckdosenchassis dieses Modells besteht aus Stahl, der zusätzlich mit einer Korrosionsschutzbeschichtung versehen ist. „IEK QUARTA EDK10-K01-03-DM“ hat die Schutzart IP20.

Die durchschnittlichen Kosten betragen 230 Rubel.

IEK VIERTEL EDK10-K01-03-DM
Vorteile:

• Aus strapazierfähigem und schwer entflammbarem Kunststoff;
• Entspricht GOST;
• Praktischer Schwenkmechanismus.

Mängel:

Unbequeme Verbindung.

Schneider Electric Blanca BLNSS040011

Dieses Modell eines elektronischen Geräts der bekannten Marke Schneider Electric eignet sich nicht nur zum Dimmen von LED-Lampen, sondern auch von Halogen- und Glühlampen. Der Regulierungsmechanismus von Blanca BLNSS040011 ist Dreh-Druck. Dieses Modell besteht aus weiß glänzendem ABS-Kunststoff. Das gibt zusätzliche Haltbarkeit und Schutz vor mechanischen Einflüssen.Die Gesamtleistung der angeschlossenen Lampen kann 400 Watt erreichen. Ein Merkmal dieses Modells ist also eine Kombination mit einem Anwesenheitssensor und die Möglichkeit, die Helligkeit der Beleuchtung zu speichern.

„Blanca BLNSS040011“ hat die Schutzart IP20. Die Größe des Produkts beträgt 8,5 * 8,5 * 4,6 cm.

Die durchschnittlichen Kosten betragen 1850 Rubel.

Schneider Electric Blanca BLNSS040011
Vorteile:

• Zuverlässiger Hersteller;
• Funktioniert mit verschiedenen Arten von Lampen;
• Stylistisches Aussehen;
• Sanfte Zündung;
• Hat Helligkeitsgedächtnis.

Mängel:

• Hoher Preis;
• Einige Lampen beginnen zu „summen“.

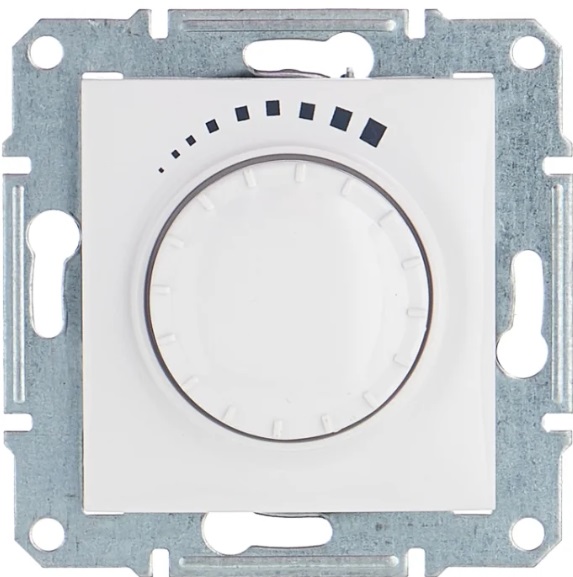

Schneider Electric Senda SND2200521

Dieser Dimmer von Schneider Electric gehört zur Senda-Linie. Dieses Modell hat eine versteckte Installation. Hergestellt von "Senda SND2200521" aus weißem ABS-Kunststoff, der gegen jegliche mechanische Beanspruchung beständig ist und seine Farbe durch Sonnenlicht nicht verändert. Um die Helligkeit der Beleuchtung einzustellen, kommt ein Dreh-Drück-Mechanismus zum Einsatz. Die maximale Leistung der angeschlossenen Lampen beträgt 500 W. Dieses Gerät ist einfach zu installieren. Da gibt es Schnellklemmklemmen mit speziellen Drahtführungen. Außerdem ist das blanke Ende des Kabels in Form eines Trennschalters geschützt, der einen Kurzschluss verhindert. Außerdem hat das Produkt kräftige Pfoten, die den Dimmer sicher an der Wand befestigen.

"Senda SND2200521" hat eine Schutzart IP20, die den Schutz der internen Elemente vor Feuchtigkeit, Staub oder Schmutz garantiert. Die Größe des Produkts beträgt 7,1 * 7,1 * 4,8 cm.

Die durchschnittlichen Kosten betragen 1300 Rubel.

Schneider Electric Senda SND2200521
Vorteile:

• Einfache Installation;
• Hochwertige Montage;
• Haltbarer Kunststoff;
• Zuverlässiger Hersteller.

Mängel:

Hoher Preis.

Klassifizierung von Dimmern

Derzeit gibt es mehrere Varianten von Monoblock-Dimmer auf dem Markt:

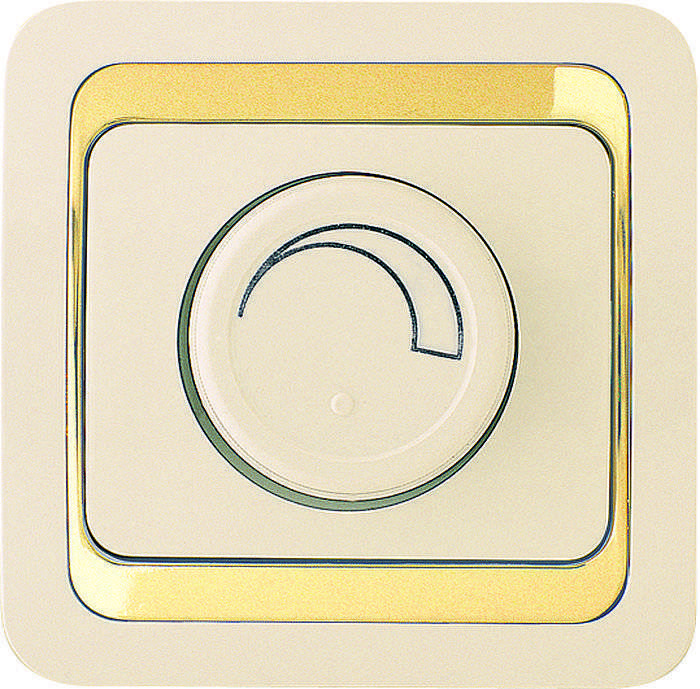

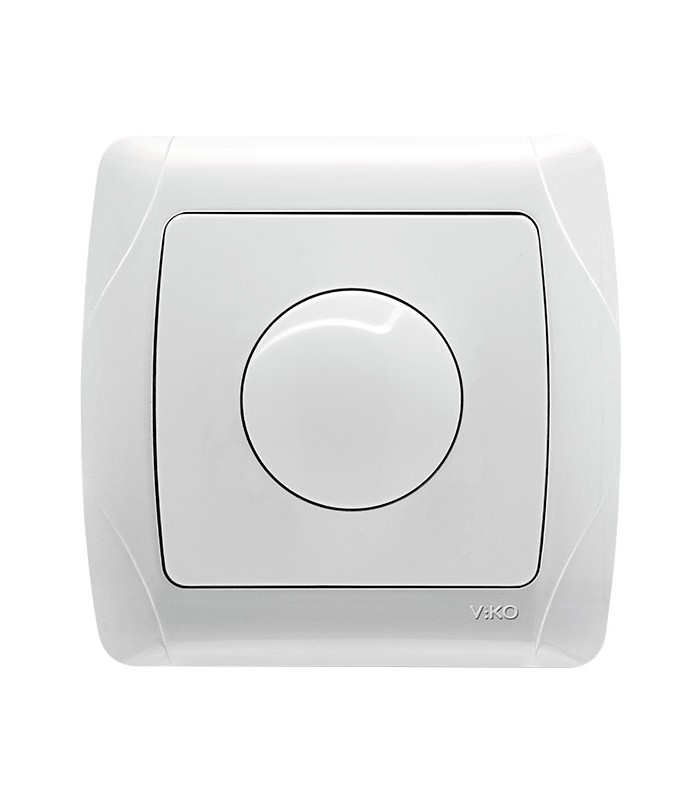

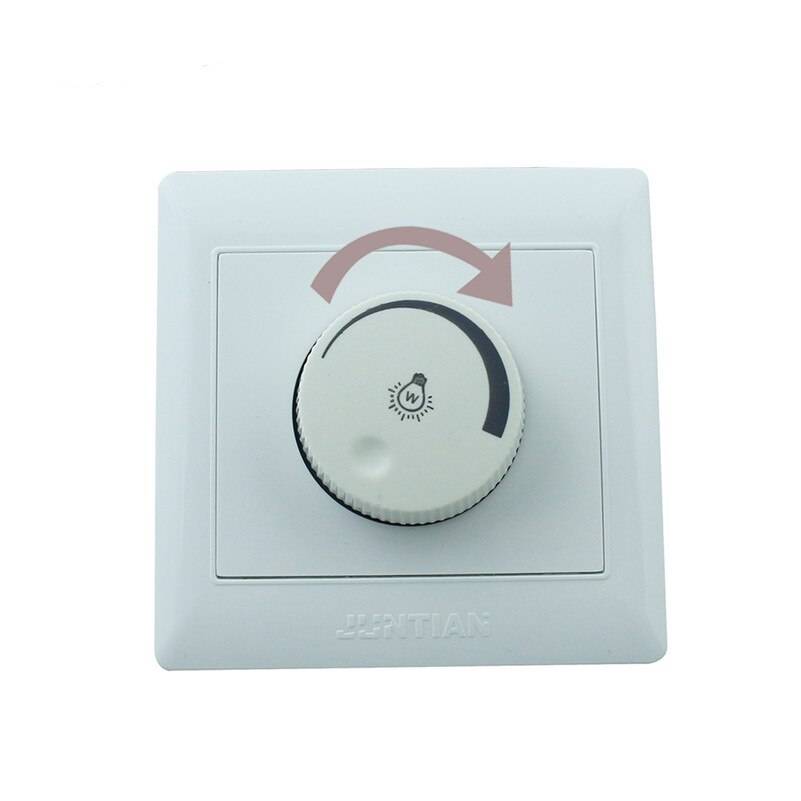

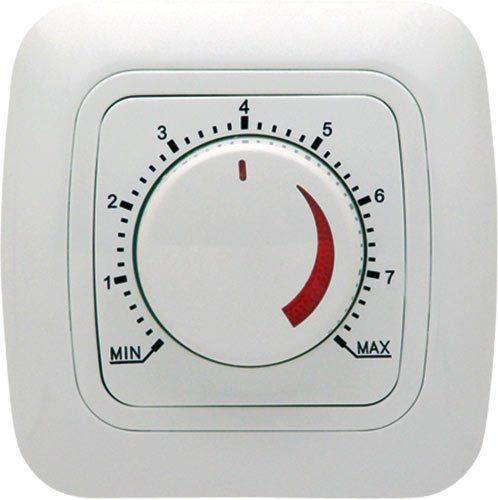

Dimmer mit einem mechanischen Regler, der in Form einer Drehscheibe ausgeführt ist. Das Design solcher Produkte ist relativ einfach, was der Grund für ihren recht günstigen Preis ist. Es gibt Dimmer mit Push- oder Turn-on. Im ersten Fall ist es zum Schließen des Stromkreises erforderlich, den Knopf des Reglers leicht zu drücken; Geräte des zweiten Typs schalten das Licht immer ab seiner minimalen Intensität ein.

Tastdimmer. Sie sind komplexere Geräte, aber ihre Funktionen werden durch die Möglichkeit, solche Controller in Gruppen zusammenzufassen, die von der Fernbedienung aus gesteuert werden können, stark erweitert.

Dimmer berühren. Sie sind ziemlich teuer, aber auch die prestigeträchtigsten Geräte, die sich perfekt in die Innenräume von modern eingerichteten Räumen einfügen. Darüber hinaus sind Sensor-Modelle wie die Dimmer des Vorgängertyps mit Signalempfängern ausgestattet, mit denen Sie die Beleuchtungsintensität per Infrarot-Fernbedienung oder per Funk verändern können.

Neben Monoblock-Dimmer gibt es Geräte mit modularer Steuerung, die über einen externen Taster oder Wippschalter erfolgt. Solche Regler werden zur Steuerung der Beleuchtung an öffentlichen Orten sowie zur Installation in Anschlussdosen verwendet.

Wie bereits erwähnt, sind die meisten Dimmermodelle für den Einsatz in Stromkreisen mit Glüh- oder LED-Lampen ausgelegt.

Was das Design betrifft, gibt es auf dem Markt Einzel-, Doppel- und Dreifachdimmer.Gleichzeitig handelt es sich bei der überwiegenden Mehrheit um Einzelmodelle.

Lampenkompatibilität mit Dimmern

Sicherlich haben Sie gehört, dass Sie in einem Stromkreis für 220 V LED- und Energiesparlampen keinen Dimmer einbauen können, früher war diese Meinung relevant, tatsächlich konnten nur Glühlampen über den Regler angeschlossen werden. Mittlerweile gibt es aber auch schon spezielle LED DIM Diodenlampen, die ohne separate Dimmer auskommen. Sie können über einen gewöhnlichen Dimmer für Glühlampen betrieben werden. Darüber hinaus können LED-DIM-Lampen im gleichen Stromkreis wie Glühlampen installiert werden.

Wenn Sie bereits LED-Lampen installiert haben, finden Sie vor dem Kauf eines Reglers heraus, wie kompatibel sie in einem Stromkreis sein können.

LED-Lampen können sein:

• Ungeregelt. Sie können sie nicht mit einem Dimmer in denselben Stromkreis schalten, da dies sonst zu Fehlfunktionen der Lampe und in Zukunft zu ihrer Verbrennung führt.
• Einstellbar. Sie können mit Dimmern kombiniert werden, die nach dem Prinzip des Abschneidens der Fronten einer sinusförmigen Spannungswelle arbeiten. Einzige Einschränkung: Die Hauptarbeit des Dimmers beginnt erst ab einer Mindestlast von 20 bis 45 Watt. Um eine solche Last zu erreichen, reicht eine Glühlampe aus, LED-Lampen benötigen jedoch 3-4 Stück. In dem Fall, in dem sich nur eine Lampe in der Leuchte befindet, kann ein Niederspannungsregler mit einem magnetischen Transformator verwendet werden.
• mit Spezialregler. Viele Hersteller produzieren LED-Lampen, die einen separaten Dimmer benötigen.

In Elektrofachgeschäften haben Verkäufer spezielle Tabellen, anhand derer Sie herausfinden können, wie kompatibel LED-Lampen mit bestimmten Arten von Reglern sind.

Achten Sie beim Kauf solcher Lampen auf die Werksverpackung oder fragen Sie den Verkäufer, ob sie dimmbar sind. Hersteller zeigen diese Möglichkeit mit speziellen Aufschriften oder runden Symbolen auf der Verpackung an.

Gauß-dimmbare LED-Lampen mit 220 V haben sich im Elektromarkt bestens bewährt.

Wie Sie sehen können, ist der im Hausstromnetz verwendete Dimmer sehr bequem für den menschlichen Komfort und aus wirtschaftlicher Sicht vorteilhaft. Und die Kombination mit 220-V-LED-Lampen verstärkt diese Effekte um ein Vielfaches. Wir können sagen, dass dies genau der Fall ist, wenn "das Spiel die Kerze wert ist".

Dimmerbetrieb

Es gibt eine falsche Meinung über erhebliche Energieeinsparungen. In Wirklichkeit liegen die tatsächlichen Einsparungen bei minimaler Helligkeit innerhalb von 15 %. Dies liegt daran, dass ein Teil der Energie für die Dissipation durch den Dimmer aufgewendet wird.

Der Betrieb von Dimmern sollte bei einer Umgebungstemperatur von nicht mehr als 27 °C erfolgen, um eine Überhitzung zu vermeiden. Die an das Gerät angeschlossene Last muss mindestens 40 W betragen, sonst arbeitet der Dimmschalter deutlich weniger. Die Dimmer selbst sind ausschließlich für den in der Bedienungsanleitung angegebenen Verwendungszweck zu verwenden.

Schema zum Anschließen des Durchgangsschalters

Dimmer-Anschlussplan

Dimmer anschließen: Schaltpläne und Installationsanleitung

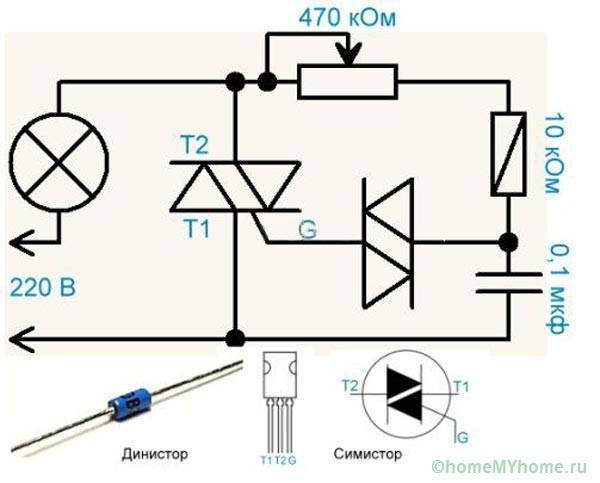

Dimmer - Schema

Schema zum Anschließen eines Durchgangsschalters von 3 Stellen

Schaltplan für einen 2-Wege-Schalter

Arten von verwendeten Lampen

Im Alltag werden verschiedene Arten von Beleuchtungslampen verwendet:

• Gewöhnliche Glühlampen;
• Halogenlampen;
• Lumineszierend (Haushälterinnen);
• LED.

Jeder Lampentyp erfordert eine eigene Herangehensweise an die Einstellung. Es gibt keinen Unterschied zwischen Glüh- und Halogenlampen. Das Hauptauswahlkriterium ist die Berücksichtigung der möglichen Schaltleistung der Lampen und des angeschlossenen Steuergeräts.

Der Hauptteil der Regler ist für die Steuerung von Glühlampen ausgelegt, da hier die Einstellung am einfachsten zu manipulieren ist. Üblicherweise wird ein Triac-Steuerverfahren mit einer Abschaltung eines Teils der AC-Sinuswelle verwendet.

Der Nachteil von Glühlampen ist die Tatsache, dass bei abnehmender Spannung die Temperatur der Spirale abnimmt und sich das Emissionsspektrum in den roten Bereich verschiebt.

Das Ändern der Helligkeit von LED-Lichtquellen stößt auf eine Reihe von Schwierigkeiten, insbesondere auf die folgenden:

• LED-Elemente haben einen engen Bereich zulässiger Stromwerte und dementsprechend kleine Einstellgrenzen. Wenn sie überschritten werden, fällt die LED aus und bei einer signifikanten Abnahme hört sie einfach auf, Lichtenergie zu emittieren, da sie einen bestimmten Öffnungsschwellenwert hat;
• LED-Lampen sind in drei Leistungsoptionen erhältlich:

1. Direkt von AC 220 V;
2. Über einen Abwärtstransformator;
3. Mit Gleichstrom.

LEDs zur Einbindung in das 220V-Netz haben einen eigenen Treiber, daher ist die Verwendung eines herkömmlichen Dimmers nicht möglich. Ein Niedervolt-Lampentransformator darf nicht an einen Regler angeschlossen werden, da die Ausgangsspannung von der Sinusspannung abweicht, für die der Transformator ausgelegt ist.

Die einzig mögliche Ansteuerungsmöglichkeit ist die Verwendung der Pulsweitenmodulation. Hier wird nicht die Spannungshöhe geregelt, sondern die Dauer der angelegten Pulse. Dies wurde dadurch möglich, dass LEDs keine Einschaltverzögerung haben und mit Impulsen beliebig kurzer Dauer arbeiten können. Um ein merkliches Flackern zu vermeiden, wird die Frequenz der Leistungsimpulse hoch gemacht. Dimmer, die auf diese Weise funktionieren, sind speziell gekennzeichnet und benötigen zur Steuerung LED-Lampen, die in dimmbaren Beleuchtungssystemen verwendet werden können.

LED-Dimmer

Wichtig! Spezielle Modelle von LED-Lampen haben spezielle Treiber für die 220-V-Stromversorgung mit klassischen Dimmern. Diese Treiber führen selbst eine Pulsweitenmodulation durch, abhängig von der Höhe der Versorgungsspannung.

Es gibt keine Regler zum Einstellen der Helligkeit von Leuchtstofflampen. Dies liegt an den Merkmalen ihrer Arbeit und Einbeziehung:

• Zum Zünden der Entladung ist ein Hochspannungsimpuls erforderlich, der vom Vorschaltgerät der Lampe erzeugt wird;
• Die Lichtbogenentladung ist in einem schmalen Bereich des Stromversorgungsmodus betreibbar.

Was sind die Vorteile eines Reglers?

Wie oben erwähnt, reduziert das Dimmen in erster Linie den Stromverbrauch. Dieser Grund reicht bereits aus, um es an LED-Lampen in der Wohnung und anderen Räumlichkeiten anzuschließen. Aber es gibt eine ganze Liste von Vorteilen.

Diese beinhalten:

1. Die Möglichkeit, die Intensität des Glühens zu ändern, bietet den Besitzern eine Steigerung des Wohnkomforts und hilft, jedes Interieur individuell und exklusiv zu gestalten. So kann beispielsweise der Raum mit Hilfe von Beleuchtung in separate Zonen unterteilt werden.Und es wird sich auch herausstellen, dass die Helligkeit je nach Tageszeit geändert werden muss.
2. Nachahmung der Anwesenheit der Eigentümer in den Räumlichkeiten - diese Option ist während der Ferien und Geschäftsreisen unverzichtbar, wodurch Einbrecher leicht irregeführt werden können.
3. Automatisches Herunterfahren / Herunterfahren - Moderne Dimmer können programmiert werden, außerdem können sie von verschiedenen externen Geräten gesteuert werden, z. B. Tablets, Smartphones. Es gibt spezielle Signalgeräte, die Kraftfahrern Befehle erteilen.

Alle Arten von voreingestellten Beleuchtungsmodi, Blinken ermöglichen es Ihnen, die besten Optionen für jede Tageszeit einmal auszuwählen und in Zukunft keine Zeit zu verschwenden. Darüber hinaus ist es nicht nur bequem, sondern ermöglicht Ihnen auch, mehr zu sparen.

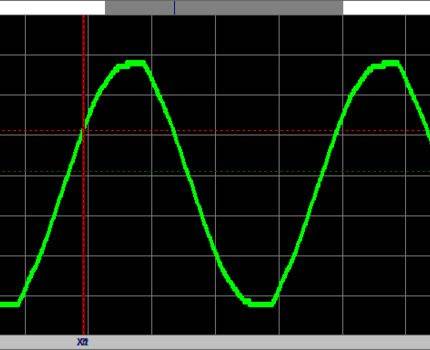

Das Bild zeigt eine gewöhnliche Sinuskurve des elektrischen Stroms. In dieser Form wird er LED-Lampen zugeführt, aber das Dimmen ist in diesem Fall nicht möglich.

Ein wichtiger Vorteil ist die Fernbedienung. Mit seiner Hilfe kann eine Person die Spannung und damit die Helligkeit des Scheins auf verschiedene Weise regulieren, beispielsweise über die Fernbedienung, Funk und Tonsignale (Klatschen, Stimme).

Gleichzeitig zeichnen sich moderne Atemregler selbst durch Langlebigkeit und Schlichtheit aus. Darüber hinaus sind sie bequem zu bedienen.

Sie müssen auch wissen, dass sie zur Steuerung von LED-Lampen mit den üblichen Standardsockeln verwendet werden können, zum Beispiel können sie bekannte E27, E14 sowie viele andere beliebte und seltene sein. Dies vereinfacht die Erstellung des Systems erheblich.

Wichtig ist auch, dass Dimmer in der Lage sind, das Leuchten einer Lampe, mehrerer und sogar einer ganzen Gruppe zu steuern.Sie sind widerstandsfähig gegen Überlastung, leise bei einem richtig ausgewählten Modell, haben ein geringes Gewicht, sind kompakt.

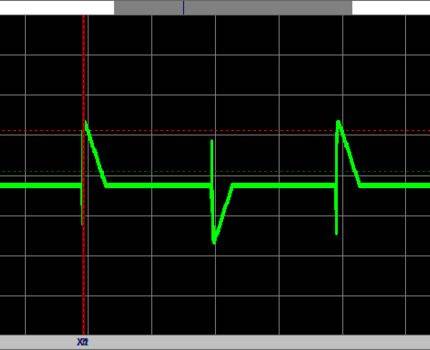

Das ist wieder eine Sinuskurve des Stroms, aber im Vergleich zum vorigen Bild ist zu sehen, dass es deutlich "abgeschnitten" ist - das heißt, kurze Impulse mit langen Pausen sind das Ergebnis des Dimmens

Die Kosten für solche Geräte variieren, sodass der interessierte Verbraucher die beste Lösung gemäß seinem Budget auswählen kann, die das erwartete Ergebnis gewährleistet.

Zweck

Das Wort "dimmer" kommt vom englischen "dim", was in wörtlicher Übersetzung ins Russische "dunkler" bedeutet. Aber der russische Dimmer selbst wird oft auch als Dimmer bezeichnet, weil es sich um ein elektronisches Gerät handelt, mit dem Sie die elektrische Leistung ändern (dh nach oben oder unten regeln) können.

Meistens wird mit Hilfe eines solchen Geräts die Beleuchtungslast gesteuert. Der Dimmer dient dazu, die Helligkeit des von LED-Lampen sowie von Glüh- und Halogenlampen abgegebenen Lichts zu ändern.

Das einfachste Beispiel für einen Dimmer ist ein variabler Widerstand (oder Rheostat). Bereits im 19. Jahrhundert erfand der deutsche Physiker Johann Poggendorf dieses Gerät, um damit die Spannung und den Strom in einem Stromkreis durch Erhöhen oder Verringern des Widerstands zu regulieren. Ein Rheostat ist ein widerstandseinstellbares Gerät und ein leitfähiges Element. Der Widerstand kann schrittweise und stufenlos verändert werden. Um eine geringe Helligkeit des Lichts zu erhalten, ist es notwendig, die Spannung zu reduzieren. Der Widerstand und die Stromstärke sind jedoch groß, was zu einer starken Erwärmung des Geräts führt.Ein solcher Regler ist also völlig unrentabel, er arbeitet mit geringem Wirkungsgrad.

Spartransformatoren können auch als Dimmer verwendet werden. Ihr Einsatz ist dem hohen Wirkungsgrad geschuldet, im gesamten einstellbaren Bereich wird eine praktisch unverzerrte Spannung mit der geforderten Frequenz von 50 Hz ausgegeben. Spartransformatoren sind jedoch ziemlich groß, wiegen viel und um sie zu steuern, ist ein erheblicher mechanischer Aufwand erforderlich. Außerdem ist ein solches Gerät teuer.

Elektronischer Dimmer - diese Option ist aus wirtschaftlicher Sicht am rentabelsten. Es ist kompakt und hat ein etwas anderes Funktionsprinzip. Lassen Sie uns ausführlicher darüber sprechen.

Welcher Schalter ist besser zu kaufen

Das Funktionsprinzip aller Schalter basiert auf dem Schließen und Öffnen des Stromkreises. Tastaturmodelle sind am beliebtesten, aber auch Touch- und Smart-Geräte haben sich fest etabliert. Selten entscheiden sich Käufer für Drehschalter.

Je nach Installationsmethode kann der Schalter über Kopf liegen, dh für die externe Verkabelung geeignet, oder versteckt sein - für die interne Verkabelung. Einige Modelle sind universell und gelten in beiden Fällen.

Modelle mit einer Schutzart bis IP20 können nur im Innenbereich verwendet werden, da sie nicht vor Wasser und Schmutz geschützt sind. Für die Straße müssen Sie Produkte mit einem Schutz von mindestens IP44 wählen - diese haben keine Angst vor Regen und Wind.

Das Vorhandensein einer Hintergrundbeleuchtung hilft Ihnen, den Schalter in einem dunklen Raum schnell zu finden

Es ist wichtig zu berücksichtigen, dass nicht alle Lampen mit Blinkern funktionieren können. Wenn das Licht ausgeschaltet ist, brennen oder flackern beispielsweise LEDs zusammen mit einem solchen Schalter schwach weiter.

Bei der Auswahl eines „intelligenten“ Modells muss geklärt werden, was für den korrekten Betrieb des Geräts erforderlich ist.Oft ist die Steuereinheit nicht im Kit enthalten und muss separat erworben werden. Im Allgemeinen sind Touch-Geräte ziemlich launisch und teuer.

Dimmer mit Schalter

Auch eine etwas kompliziertere Schaltung ist beliebt, aber natürlich gerade für den Einsatz im Schlafzimmer sehr praktisch - an der Phasenunterbrechung vor dem Dimmer wird ein Schalter eingebaut. Der Dimmer ist in der Nähe des Bettes angebracht und der Lichtschalter wie erwartet am Eingang des Zimmers. Jetzt kann man im Bett liegend die Lampen regulieren und beim Verlassen des Zimmers das Licht komplett ausschalten. Wenn Sie ins Schlafzimmer zurückkehren und den Schalter am Eingang drücken, leuchten die Glühbirnen mit der gleichen Helligkeit, mit der sie zum Zeitpunkt des Ausschaltens brannten.

Ähnlich wie Pass-Through-Schalter werden auch Pass-Through-Dimmer angeschlossen, die es ermöglichen, die Beleuchtung von zwei Punkten aus zu steuern. Von jedem Einbauort des Dimmers sollten drei Adern in die Anschlussdose passen. Dem Eingangskontakt des ersten Dimmers wird eine Phase aus dem Netz zugeführt. Der Ausgangspin des zweiten Dimmers ist mit der Beleuchtungslast verbunden. Und die beiden verbleibenden Adernpaare sind durch Jumper miteinander verbunden.
