Drossel für Leuchtstofflampen: Gerät, Zweck + Anschlussplan

Power-Lampen von 12V

Aber Liebhaber hausgemachter Produkte stellen oft die Frage „Wie zündet man eine Leuchtstofflampe mit Niederspannung an?“. Wir haben eine der Antworten auf diese Frage gefunden. Um die Leuchtstoffröhre an eine Niederspannungs-Gleichstromquelle, z. B. eine 12-V-Batterie, anzuschließen, müssen Sie einen Aufwärtswandler zusammenbauen. Die einfachste Möglichkeit ist eine selbstschwingende 1-Transistor-Wandlerschaltung. Zusätzlich zum Transistor müssen wir einen Transformator mit drei Wicklungen auf einen Ferritring oder -stab wickeln.

Ein solches Schema kann verwendet werden, um Leuchtstofflampen mit dem Bordnetz des Fahrzeugs zu verbinden. Es benötigt auch keinen Gashebel und keinen Anlasser für seinen Betrieb. Darüber hinaus funktioniert es auch, wenn seine Spiralen ausgebrannt sind.Vielleicht gefällt Ihnen eine der Variationen des betrachteten Schemas.

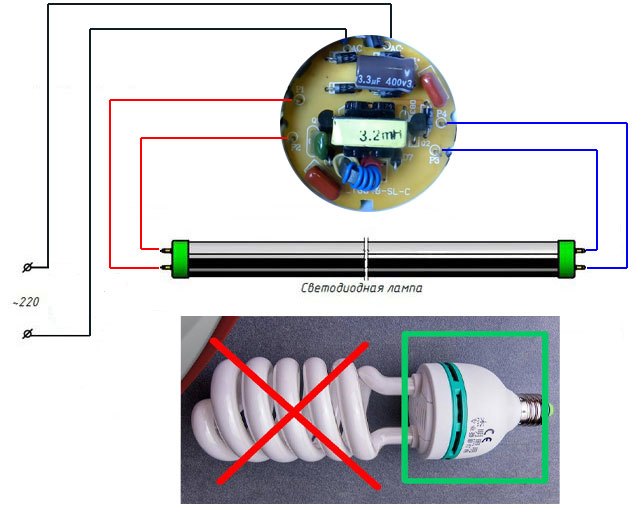

Das Starten einer Leuchtstofflampe ohne Drossel und Starter kann nach mehreren betrachteten Schemata erfolgen. Das ist keine Ideallösung, sondern ein Ausweg aus der Situation. Eine Leuchte mit einem solchen Anschlussschema sollte nicht als Hauptbeleuchtung von Arbeitsplätzen verwendet werden, ist jedoch für die Beleuchtung von Räumen akzeptabel, in denen eine Person nicht viel Zeit verbringt - Korridore, Lagerräume usw.

Sie wissen wahrscheinlich nicht:

• Vorteile von EVG gegenüber empra
• Wozu dient ein Choke?
• So erhalten Sie eine Spannung von 12 Volt

Elektronisches Vorschaltgerät für Leuchtstofflampen

Elektronische Vorschaltgeräteschaltungen für Leuchtstofflampen sind wie folgt: Auf der elektronischen Steuerplatine befindet sich:

1. EMI-Filter, der Störungen aus dem Stromnetz eliminiert. Es löscht auch die elektromagnetischen Impulse der Lampe selbst, die sich negativ auf eine Person und umliegende Haushaltsgeräte auswirken können. B. den Betrieb eines Fernsehers oder Radios stören.
2. Die Aufgabe des Gleichrichters besteht darin, den Gleichstrom des Netzes in einen zum Betrieb der Lampe geeigneten Wechselstrom umzuwandeln.
3. Die Leistungsfaktorkorrektur ist eine Schaltung, die für die Steuerung der Phasenverschiebung des durch die Last fließenden Wechselstroms verantwortlich ist.
4. Der Glättungsfilter wurde entwickelt, um den Grad der Wechselstromwelligkeit zu reduzieren.

Wie Sie wissen, ist der Gleichrichter nicht in der Lage, den Strom perfekt gleichzurichten. Am Ausgang kann die Welligkeit 50 bis 100 Hz betragen, was den Betrieb der Lampe beeinträchtigt.

Der Wechselrichter wird als Halbbrücke (für kleine Lampen) oder Brücke mit einer großen Anzahl von Feldeffekttransistoren (für Hochleistungslampen) verwendet. Der Wirkungsgrad des ersten Typs ist relativ gering, was jedoch durch Treiberchips kompensiert wird.Die Hauptaufgabe des Knotens besteht darin, Gleichstrom in Wechselstrom umzuwandeln.

Bevor Sie sich für eine Energiesparlampe entscheiden. Es wird empfohlen, die technischen Eigenschaften seiner Sorten, ihre Vor- und Nachteile zu studieren

Besonderes Augenmerk sollte auf den Einbauort der Kompaktleuchtstofflampe gelegt werden. Sehr häufiges An-Aus oder frostiges Wetter im Freien wird die Dauer der CFL erheblich verkürzen

Der Anschluss von LED-Streifen an ein 220-Volt-Netz erfolgt unter Berücksichtigung aller Parameter von Beleuchtungsgeräten - Länge, Menge, einfarbig oder mehrfarbig. Lesen Sie hier mehr über diese Funktionen.

Eine Drossel für Leuchtstofflampen (eine spezielle Induktionsspule aus gewickeltem Leiter) ist an der Rauschunterdrückung, Energiespeicherung und sanften Helligkeitsregelung beteiligt.
Überspannungsschutz - nicht in allen elektronischen Vorschaltgeräten eingebaut. Schützt vor Netzspannungsschwankungen und Fehlstart ohne Lampe.

Klassischer Anschluss über elektromagnetisches Vorschaltgerät

Schaltungsmerkmale

Gemäß diesem Schema ist eine Drossel in der Schaltung enthalten. Ebenfalls in der Schaltung enthalten ist ein Starter.

LeuchtstofflampendrosselLeuchtstofflampenstarter - Philips Ecoclick StartersS10 220-240V 4-65W

Letzteres ist eine Neonlichtquelle mit geringer Leistung. Das Gerät ist mit Bimetallkontakten ausgestattet und wird über ein Wechselstromnetz versorgt. Drosselklappe, Starterkontakte und Elektrodengewinde sind in Reihe geschaltet.

Anstelle eines Starters kann ein gewöhnlicher Knopf einer elektrischen Klingel in die Schaltung aufgenommen werden. In diesem Fall wird Spannung angelegt, indem die Klingeltaste gedrückt gehalten wird. Die Taste muss nach dem Einschalten der Lampe losgelassen werden.

Anschließen einer Lampe mit elektromagnetischem Vorschaltgerät

Die Betriebsreihenfolge der Schaltung mit einem elektromagnetischen Vorschaltgerät ist wie folgt:

• Nach dem Anschließen an das Netzwerk beginnt die Drossel, elektromagnetische Energie zu akkumulieren.
• über die Starterkontakte wird Strom zugeführt;
• der Strom fließt entlang der Wolframfilamente, um die Elektroden zu erhitzen;
• Elektroden und Anlasser erwärmen sich;
• die Starterkontakte öffnen sich;
• die durch die Drossel angesammelte Energie wird freigesetzt;
• die Größe der Spannung an den Elektroden ändert sich;
• eine Leuchtstofflampe spendet Licht.

Um den Wirkungsgrad zu erhöhen und die beim Einschalten der Lampe auftretenden Störungen zu reduzieren, ist die Schaltung mit zwei Kondensatoren ausgestattet. Einer von ihnen (kleiner) befindet sich im Anlasser. Seine Hauptfunktion besteht darin, Funken zu löschen und den Neonimpuls zu verbessern.

Schaltplan für eine Leuchtstofflampe über einen Starter

Zu den wichtigsten Vorteilen einer Schaltung mit elektromagnetischem Vorschaltgerät gehören:

• bewährte Zuverlässigkeit;
• Einfachheit;
• erschwingliche Kosten.
• Wie die Praxis zeigt, gibt es mehr Nachteile als Vorteile. Unter ihnen sind hervorzuheben:
• beeindruckendes Gewicht des Beleuchtungsgeräts;
• lange Einschaltzeit der Lampe (im Durchschnitt bis zu 3 Sekunden);
• geringer Wirkungsgrad des Systems bei Kältebetrieb;
• relativ hoher Energieverbrauch;
• lauter Gasbetrieb;
• Flimmern, das die Sicht beeinträchtigt.

Verbindungsreihenfolge

Der Anschluss der Lampe nach dem betrachteten Schema erfolgt über Starter.Als nächstes wird ein Beispiel für die Installation einer Lampe unter Einbeziehung eines Starters des Modells S10 in den Stromkreis betrachtet. Dieses hochmoderne Gerät verfügt über ein flammhemmendes Gehäuse und eine hochwertige Konstruktion, was es zum Besten in seiner Nische macht.

Die Hauptaufgaben des Starters reduzieren sich auf:

• stellen Sie sicher, dass die Lampe eingeschaltet ist;
• Zusammenbruch des Gasspalts. Dazu unterbricht der Stromkreis nach einer ziemlich langen Erwärmung der Lampenelektroden, was zur Freisetzung eines starken Impulses und eines direkten Zusammenbruchs führt.

Der Gashebel wird verwendet, um die folgenden Aufgaben auszuführen:

• Begrenzung der Stromstärke im Moment des Schließens der Elektroden;
• Erzeugung einer Spannung, die zum Zerfall von Gasen ausreicht;
• Aufrechterhaltung des Entladungsbrennens auf einem konstanten stabilen Niveau.

In diesem Beispiel ist eine 40-W-Lampe angeschlossen. In diesem Fall muss der Gashebel eine ähnliche Leistung haben. Die Leistung des verwendeten Anlassers beträgt 4-65 Watt.

Wir verbinden uns gemäß dem vorgestellten Schema. Dazu gehen wir wie folgt vor.

Erster Schritt

Parallel dazu verbinden wir den Starter mit den Stiftseitenkontakten am Ausgang der Leuchtstofflampe. Diese Kontakte sind die Anschlüsse der Filamente des abgedichteten Kolbens.

Dritter Schritt

Wir verbinden den Kondensator wieder parallel mit den Versorgungskontakten. Dank des Kondensators wird Blindleistung kompensiert und Störungen im Netz werden reduziert.

Drosselklappenüberhitzung und mögliche Folgen

Die Verwendung abgelaufener Glühbirnen und verschiedene Ausfälle, die regelmäßig auftreten, können zu einem Brand führen. Wie Sie gebrauchte Leuchtstofflampen entsorgen, ist hier ausführlich beschrieben.

Eine regelmäßige Inspektion des Zustands der Beleuchtungsgeräte hilft, das Auftreten einer Brandgefahr zu vermeiden - Sichtprüfung, Überprüfung der Hauptkomponenten.

Am Ende der Lampenlebensdauer merkt man eine deutliche Überhitzung des Vorschaltgeräts – natürlich kann man die Temperatur nicht mit Wasser prüfen, dazu sollte man Messgeräte verwenden. Die Erwärmung kann 135 Grad und mehr erreichen, was mit traurigen Folgen verbunden ist

Bei unsachgemäßem Gebrauch kann der Kolben einer Quecksilberlampe explodieren. Kleinste Partikel können sich in einem Radius von drei Metern zerstreuen. Darüber hinaus behalten sie ihre Brandfähigkeit, selbst wenn sie aus der Höhe der Decke auf den Boden fallen.

Die Gefahr besteht in der Überhitzung der Induktorwicklung - das Gerät besteht aus verschiedenen Arten von Materialien, von denen jede ihre eigenen Eigenschaften hat. Beispielsweise imprägnieren Hersteller Isolierdichtungen mit komplexen Zusammensetzungen, deren einzelne Elemente eine ungleiche Brennbarkeit und Fähigkeit zur Rauchbildung aufweisen.

Selbst sieben Umdrehungen am Gashebel, bei denen ein Kurzschluss aufgetreten ist, können zur Brandgefahr werden. Obwohl eine Schließung von mindestens 78 Windungen eine hohe Zündwahrscheinlichkeit darstellt, wurde diese Tatsache empirisch festgestellt

Neben der Überhitzung des Drosselelements gibt es bei Leuchtstofflampen noch andere Situationen, die eine Brandgefahr darstellen.

Es kann sein:

• Probleme, die durch einen Verstoß gegen die Herstellungstechnologie des Vorschaltgeräts verursacht wurden und die endgültige Qualität des Geräts beeinträchtigten;
• schlechtes Material des Diffusors der Beleuchtungsvorrichtung;
• Zündschema - mit oder ohne Anlasser ist die Brandgefahr gleich.

Es sollte daran erinnert werden, dass unvorsichtiger Anschluss, schlechte Qualität von Kontakten oder Schaltungskomponenten zu Problemen führen können, die am häufigsten bei der Verwendung von sehr billigen Geräten auftreten, die von unbekannten Herstellern gekauft wurden.

Gewissenhafte Unternehmen geben eine Garantie für ihre Produkte, und die technischen Parameter der Geräte, die auf dem Gehäuse oder der Verpackung angegeben sind, sind wahr. Diese Tatsache wirkt sich direkt auf die Lebensdauer sowohl des Vorschaltgeräts selbst als auch der Gasentladungslampen aus. Der von uns empfohlene Artikel macht Sie mit den Eigenschaften des Geräts und dessen Funktionsweise vertraut.

So verwenden Sie es richtig

Eine Leuchtstofflampe ist ein kleines Gasentladungsgerät. Bauartbedingt ist in dem Netz, an das die Leuchte angeschlossen werden soll, ein Begrenzer erforderlich. Dieser Begrenzer ist der Gashebel, aber zuerst müssen Sie lernen, wie man ihn richtig verwendet. Bevor Sie selbst einen Stromkreis erstellen, müssen Sie wissen, dass dieser unterschiedlich aussehen kann, was von solchen Parametern abhängt:

• Art der angeschlossenen Drossel;
• Anzahl der Lampen und Begrenzer und Anschlussmethode.

Diese Parameter beeinflussen die endgültige Form des Stromkreises und den Anschluss der Induktivität. Selbst mit minimalen Kenntnissen in Elektrotechnik können Sie leicht eine einfache Schaltung mit mehreren Elementen zusammenbauen.

Wichtig ist, dass die Verbindung aller Elemente konsistent ist

Beachten Sie! Es ist notwendig, dass die Leistung der Lampe niedriger ist als die Leistung des Induktors. Anwendungsbeispiel

Anwendungsbeispiel

Zweck und Gerät des elektronischen Vorschaltgeräts

Derzeit wurden veraltete Geräte durch elektronische Vorschaltgeräte für Leuchtstofflampen ersetzt, bei denen es sich um elektronische Vorschaltgeräte handelt.Sie sorgen für sofortiges Einschalten der Lampe, können mit fast jeder Versorgungsspannung arbeiten, sie haben nicht die Nachteile des alten Vorschaltgeräts. Leuchtstofflampen sind eine Art von Gasentladungslichtquellen. Die Standardausführung umfasst ein mit Inertgas und Quecksilberdampf gefülltes Glasrohr sowie an den Rändern angeordnete Spiralelektroden. Es gibt auch Kontaktleitungen, durch die elektrischer Strom fließt.

Das Funktionsprinzip solcher Lampen ist die Lumineszenz von Gasen, wenn ein elektrischer Strom durch sie fließt. Der übliche Strom zwischen den Elektroden reicht nicht aus, um eine Glimmentladung zu bilden. Daher werden die Spiralen zuerst durch den durch sie fließenden Strom erhitzt und dann ein Impuls mit einer Spannung von 600 V und mehr angelegt.
Dadurch beginnt die Emission von Elektronen aus den erhitzten Spulen, die zusammen mit der Hochspannung eine Glimmentladung bilden. In Zukunft müssen Strom und Spannung auf einem bestimmten Niveau gehalten werden, um die normale Funktion der Lampe zu gewährleisten. Kompakt- oder Energiesparleuchtstofflampen funktionieren nach dem gleichen Prinzip. Sie unterscheiden sich von Standardprodukten nur in Größe und Form.

Alle Arten von Lampen werden über ein Vorschaltgerät, auch Vorschaltgerät genannt, mit Strom versorgt. In älteren Produkten wurde elektromagnetisches Vorschaltgerät oder EMPRA verwendet. Sein Design umfasste eine Drosselklappe und einen Anlasser. Diese Geräte hatten einen geringen Wirkungsgrad, der Lichtstrom erwies sich als pulsierend, begleitet von einem starken Summen. Bei der Arbeit am Netzwerk ist eine schwerwiegende Störung aufgetreten.In diesem Zusammenhang haben die Hersteller das elektronische Vorschaltgerät nach und nach aufgegeben und auf modernere und komfortablere elektronische Geräte (elektronische Vorschaltgeräte) umgestellt.
Das Design des elektronischen Vorschaltgeräts besteht aus einer Platine mit einem darauf befindlichen Hochfrequenzwandler. Bei diesen Geräten gibt es keine für EMPRA charakteristischen Mängel, sodass der Betrieb der Lampe stabiler geworden ist. Es liefert einen erhöhten Lichtstrom und hält viel länger.

Eine standardmäßige elektronische Vorschaltgerätschaltung umfasst die folgenden Teile:

• Diodenbrücke;
• Hochfrequenzgenerator auf Basis eines Halbbrückenwandlers. Teurere Produkte verwenden einen PWM-Controller;
• Dinistor DB3, verwendet als Startschwellenelement und ausgelegt für eine Spannung von 30 Volt;
• Leistungs-LC-Schaltung für Glimmentladungszündung.

Überprüfung von Leuchtstofflampen

Wenn Ihre Lampe nicht mehr zündet, ist die wahrscheinliche Ursache dieser Fehlfunktion ein Bruch im Wolframfaden, der das Gas erhitzt und den Leuchtstoff zum Leuchten bringt. Während des Betriebs verdampft Wolfram mit der Zeit und setzt sich an den Wänden der Lampe ab. Dabei ist der Glaskolben an den Rändern dunkel beschichtet, was vor einem möglichen Ausfall dieses Gerätes warnt.

Es ist sehr einfach, die Unversehrtheit des Wolframfadens zu überprüfen. Sie müssen einen gewöhnlichen Tester nehmen, der den Widerstand des Leiters misst. Danach müssen Sie die Sonden an den Ausgangsenden dieser Lampe berühren. Zeigt das Gerät beispielsweise einen Widerstand von 9,9 Ohm an, so bedeutet dies, dass das Gewinde intakt ist. Zeigt der Tester während des Tests eines Elektrodenpaares eine volle Null an, hat diese Seite eine Unterbrechung, sodass die Leuchtstofflampen nicht einschalten.

Die Spirale kann brechen, da der Faden während seiner Verwendung dünner wird, sodass die Spannung, die ihn durchläuft, allmählich zunimmt. Da die Spannung ständig ansteigt, fällt der Starter aus, was am charakteristischen „Blinken“ dieser Lampen zu erkennen ist. Nachdem die durchgebrannten Lampen und Starter ersetzt wurden, funktioniert die Schaltung ohne Anpassungen.

Wenn während des Einbaus der Lampen Fremdgeräusche zu hören sind oder Brandgeruch zu spüren ist, muss die Lampe sofort ausgeschaltet und die Leistung ihrer Elemente überprüft werden. Es kann sein, dass an den Klemmenverbindungen selbst ein Durchhang aufgetreten ist und sich die Kabelverbindung erwärmt. Darüber hinaus kann es bei mangelhafter Herstellung des Induktors zu einem Windungsschluss der Wicklungen kommen, der zum Ausfall der Lampen führt.

Wie schließe ich eine Leuchtstofflampe an?

Das Anschließen einer Leuchtstofflampe ist ein sehr einfacher Vorgang, ihre Schaltung ist so ausgelegt, dass nur eine Lampe gezündet wird. Um ein Paar Leuchtstofflampen anzuschließen, müssen Sie die Schaltung geringfügig ändern, während Sie nach dem gleichen Prinzip der Reihenschaltung von Elementen vorgehen.

In einem solchen Fall ist es notwendig, ein Paar Starter zu verwenden, einen pro Lampe. Wenn Sie ein Lampenpaar an eine einzelne Drossel anschließen, müssen Sie unbedingt die auf dem Gehäuse angegebene Nennleistung berücksichtigen. Wenn seine Leistung beispielsweise 40 W beträgt, können Sie ein Paar identischer Lampen anschließen, deren maximale Belastung 20 W beträgt.

Zusätzlich gibt es einen Leuchtstofflampenanschluss, der ohne Starter auskommt.Dank der Verwendung spezieller elektronischer Vorschaltgeräte startet die Lampe sofort, ohne dass die Starter-Steuerkreise "blinken".

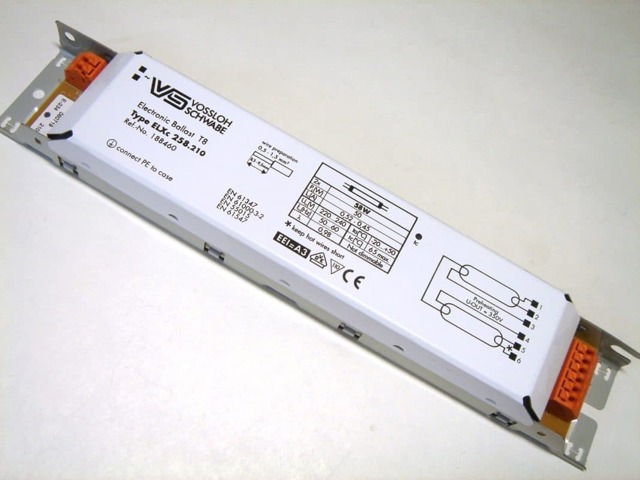

Anschluss einer Leuchtstofflampe an ein elektronisches Vorschaltgerät

Der Anschluss der Lampe an elektronische Vorschaltgeräte ist sehr einfach, da deren Gehäuse detaillierte Informationen sowie eine schematische Darstellung der Verbindung der Lampenkontakte mit den entsprechenden Anschlüssen enthält. Um jedoch klarer zu machen, wie eine Leuchtstofflampe an dieses Gerät angeschlossen wird, können Sie das Diagramm einfach sorgfältig studieren.

Der Hauptvorteil dieser Verbindung ist das Fehlen zusätzlicher Elemente, die für Starterschaltungen benötigt werden, die Lampen steuern. Darüber hinaus erhöht sich mit der Vereinfachung der Schaltung die Betriebssicherheit der gesamten Lampe erheblich, da zusätzliche Verbindungen mit Startern, die eher unzuverlässige Geräte sind, ausgeschlossen sind.

Im Grunde werden alle Drähte, die zum Zusammenbau der Schaltung benötigt werden, mit dem elektronischen Vorschaltgerät selbst geliefert, sodass Sie das Rad nicht neu erfinden müssen, etwas erfinden und zusätzliche Kosten für den Kauf fehlender Elemente verursachen müssen. In diesem Videoclip erfahren Sie mehr über die Funktionsweise und den Anschluss von Leuchtstofflampen:

Nachnavigation

Für den normalen Betrieb dieser Lichtquelle wird ein elektromagnetisches oder elektronisches Vorschaltgerät für Leuchtstofflampen benötigt. Die Hauptaufgabe des Vorschaltgeräts besteht darin, Gleichspannung in Wechselspannung umzuwandeln. Jeder von ihnen hat seine Vor- und Nachteile.

Reparatur

Im Falle eines Ausfalls einer Leuchte mit LL, die von einem Vorschaltgerät gespeist wird, muss zusammen mit anderen Elementen des Stromkreises die Leistung der Drossel überprüft werden.In diesem Fall sind folgende Fehlfunktionen möglich:

• überhitzen;
• Wicklungsbruch;
• Schließung (vollständig oder zwischendurch).

Um die Drosselklappe zu überprüfen, muss der in Abb. 6.

Abb.6. Schema zur Überprüfung der Drosselklappe

Wenn der Stromkreis eingeschaltet ist, sind drei Optionen möglich - die Lampe ist an, die Lampe ist aus, die Lampe blinkt.

Im ersten Fall liegt offenbar ein Kurzschluss in der Induktivität vor. Im zweiten Fall liegt offensichtlich ein Wicklungsbruch vor. Im dritten Fall ist der Induktor möglicherweise intakt und es muss nach einer Fehlfunktion in einem anderen Element der Schaltung gesucht werden. Zur absoluten Gewissheit ist es notwendig, die Schaltung 0,5 Stunden arbeiten zu lassen. Wenn sich gleichzeitig herausstellt, dass der Induktor sehr heiß ist, deutet dies auf einen Kurzschluss zwischen den Windungen der Wicklung hin.

Kurz zu den Eigenschaften der Lampen

Der Aufbau einer Leuchtstofflampe

Jedes dieser Geräte ist ein versiegelter Kolben, der mit einem speziellen Gasgemisch gefüllt ist. Gleichzeitig ist die Mischung so ausgelegt, dass die Ionisierung von Gasen im Vergleich zu gewöhnlichen Glühlampen viel weniger Energie benötigt, wodurch erheblich an Beleuchtung gespart werden kann.

Damit eine Leuchtstofflampe konstant Licht abgibt, muss in ihr eine Glimmentladung aufrechterhalten werden. Um dies zu gewährleisten, wird die erforderliche Spannung an die Elektroden der Glühbirne angelegt. Das Hauptproblem besteht darin, dass die Entladung nur auftreten kann, wenn eine Spannung angelegt wird, die deutlich höher ist als die Betriebsspannung. Lampenhersteller haben dieses Problem jedoch erfolgreich gelöst.

Leuchtstofflampen

Die Elektroden sind auf beiden Seiten der Leuchtstofflampe angebracht. Sie nehmen Spannung auf, wodurch die Entladung aufrechterhalten wird. Jede Elektrode hat zwei Kontakte.An sie ist eine Stromquelle angeschlossen, durch die der die Elektroden umgebende Raum erwärmt wird.

Somit wird die Leuchtstofflampe nach dem Aufwärmen ihrer Elektroden gezündet. Dazu werden sie einem Hochspannungsimpuls ausgesetzt und erst dann kommt die Betriebsspannung zum Tragen, deren Wert ausreichen muss, um die Entladung aufrechtzuerhalten.

Lampen vergleich

Unter dem Einfluss der Entladung beginnt das Gas im Kolben ultraviolettes Licht zu emittieren, das für das menschliche Auge immun ist. Damit das Licht für eine Person sichtbar wird, ist die Innenfläche der Glühbirne mit einem Leuchtstoff beschichtet. Diese Substanz verschiebt den Frequenzbereich des Lichts ins sichtbare Spektrum. Durch die Änderung der Zusammensetzung des Leuchtstoffs ändert sich auch der Bereich der Farbtemperaturen, wodurch eine große Auswahl an Leuchtstofflampen bereitgestellt wird.

So schließen Sie eine Leuchtstofflampe an

Leuchtstofflampen können im Gegensatz zu einfachen Glühlampen nicht einfach an ein elektrisches Netz angeschlossen werden. Für das Auftreten eines Lichtbogens müssen sich die Elektroden wie erwähnt erwärmen und es sollte eine gepulste Spannung auftreten. Diese Voraussetzungen werden mit Hilfe spezieller Vorschaltgeräte geschaffen. Die am weitesten verbreiteten Vorschaltgeräte sind elektromagnetische und elektronische Typen.

Arbeitsprinzip

Das grundlegende Funktionsprinzip des Geräts ist die Phasenverschiebung des Wechselstroms während des Nulldurchgangs um neunzig Grad. Aufgrund dieser Vorspannung wird der erforderliche Strom aufrechterhalten, damit der Metalldampf in der Lampe brennen kann.

Bezeichnung einer Spule in einem Stromkreis.

Die Bezeichnung der Induktivität im Anschlusskreis sieht aus wie der Kosinus des Winkels Phi.Dies ist der gleiche Wert, um den der Strom der Spannung nacheilt. Die Zahl, um die der Strom hinter der Spannung zurückbleibt, wird oft als Leistungswert oder Koeffizient bezeichnet. Um die Wirkleistung zu finden, ist es notwendig, den Spannungswert, die Stärke des Wechselstroms und den Leistungsfaktor zu multiplizieren.

Wenn der Leistungswert klein ist, führt dies zu einer Erhöhung der Blindenergie, was wiederum zu einer zusätzlichen Belastung der leitfähigen Kabeldrähte und Transformatoren führt.

Um den Wert des Kosinus Phi zu erhöhen, wird in der Betriebsschaltung der Leuchtvorrichtung auch ein Kompensationskondensator parallel zur Vorrichtung selbst geschaltet. Wenn also ein Kondensator mit einer Kapazität von 3-5 Mikrofarad an den Betriebskreis einer Lampe angeschlossen wird, deren Leistung 18 bis 36 W beträgt, steigt der Kosinus Phi auf 0,85. Das Rauschen des Induktors, der mit einer Frequenz von 50 Hz arbeitet, kann unterschiedlich stark sein.

Induktivitäten nach Rauschintensität haben folgende Werte:

• H-Level (mittlere Intensität);
• P-Level (niedrige Intensität);
• C-Level (sehr geringe Intensität);
• Abitur (besonders niedrige Intensität).

Um einen vorzeitigen Ausfall von Leuchten zu vermeiden, ist darauf zu achten, dass ihre Leistung der Nennleistung der Induktivität entspricht

Klassifizierung und Arten von Drosseln.

Drosseln können in verschiedenen Schaltungen unterschiedliche Funktionen erfüllen. Angenommen, es hat in der Schaltung eines Illuminators an einer Leuchtstofflampe eine Aufgabe, in der Elektronik ist es mit Hilfe einer Spule beispielsweise möglich, elektronische Schaltungen mit unterschiedlichen Frequenzen zu entkoppeln oder es in einem LC-Filter zu verwenden. Daraus ergibt sich die Einstufung.

Die Art des Induktors hängt von seinem Zweck in jedem bestimmten Stromkreis ab.Es kann Filtern, Glätten, Netzwerk, Motor, Spezialzweck sein. In jedem Fall verbindet sie eine gemeinsame Eigenschaft: hohe Wechselstromfestigkeit und geringe Gleichstromfestigkeit. Dadurch kann eine Reduzierung elektromagnetischer Störungen und Interferenzen erreicht werden. In einphasigen Stromkreisen kann die Induktivität als Begrenzer (Sicherung) gegen Überspannungen verwendet werden. Die Drossel übernimmt die Glättungsfunktion in den Gleichrichterfiltern. Üblicherweise wird ein LC-Filter verwendet.
