So ersetzen Sie die Geysirmembran: Gründe + Reparaturanleitung

Vorteile von Warmwasserbereitern "Vector"

Die Technik hat mehrere Vorteile, die sie bei russischen Käufern sehr beliebt gemacht haben.

Preis

Nicht jeder kann mehr als 10.000 Ruder für ein solches Gerät ausgeben, und es ist ziemlich schwierig, in einem Landhaus oder in einem Privathaus darauf zu verzichten. Die Marke "Vector" hat keine Modelle, die teurer als 4.000 Rubel sind - trotzdem ist die Ausrüstung recht hochwertig und vielseitig.

Entwurf

Die Ausstattung wirkt stylisch und dezent. Die Säule wird keine Aufmerksamkeit erregen und manchmal sogar den Innenraum betonen. Auch auf die kompakten Abmessungen der Geräte hat der Hersteller geachtet. Im Falle einer Panne kann der Besitzer immer die notwendigen Ersatzteile finden, die kostengünstig sind und die Lebensdauer des Geräts verlängern.

Kontrolle

Alle Modelle sind mit einer einfachen und komfortablen Steuerung ausgestattet. Es besteht aus zwei Schaltern. Der erste regelt die Gaszufuhr und der zweite ist für die Wassermenge verantwortlich, die in den Wärmetauscher gelangt. Es gibt auch eine Technik mit einem dritten Schalter für die Winter-/Sommerfunktion. Das erste Programm aktiviert alle Bereiche des Brenners. Das Programm „Sommer“ hingegen schaltet einige Abschnitte ab - ein Plus zum Sparen.

Nachteile von Warmwasserbereitern "Vector"

Denken Sie nicht, dass Sie für bescheidenes Geld neumodische Geräte kaufen, die jahrzehntelang halten - das ist nicht so. Sie müssen verstehen, dass Budgetoptionen nicht für den langfristigen Einsatz ausgelegt sind und keine innovativen Technologien anbieten können, die in teuren Gegenstücken vorhanden sind. Es kommt vor, dass Geräte nach einer Nutzungssaison repariert und Teile ausgetauscht werden müssen.

Ein weiterer Nachteil ist das Ausbrennen des Wärmetauschers. Obwohl es aus Kupfer besteht, ist seine Schicht ziemlich dünn. Daher hält der Wärmetauscher mit der Zeit hohen Temperaturen nicht mehr stand und die Geräte gehen kaputt.

Auch diese Mängel halten Käufer nicht ab und Heizungen werden aktiv verkauft. Jemand glaubt, dass sie viel besser und besser sind als Modelle aus einem teureren Segment. In jedem Fall ist es unmöglich, eine sichere Aussage über die Qualität zu machen, ohne den Warmwasserbereiter selbst zu testen.

Lautsprecherprobleme

Wir werden sofort reservieren, dass wir uns mit der Problematik von Durchlauferhitzern mit offener Brennkammer befassen, von denen in Wohnungen und Häusern sehr viele verbaut sind. Wir werden die Reparatur von vollautomatischen turbogeladenen Säulen mit Netzstrom und Zündung von einem Hydrogenerator umgehen. Diese Vorrichtungen sind ziemlich komplex, und Eingriffe in ihre Gestaltung für eine unwissende Person sind kontraindiziert.Die Fehlersuche bei aufgeladenen Einheiten sollte vom Service oder Gasservice durchgeführt werden.

Die Liste der Störungen, die Gaswarmwasserbereitern nach mehrjährigem Betrieb innewohnen, lautet wie folgt:

• der Geruch von Gas;
• Probleme mit Zündung und Start des Hauptbrenners;
• Ausschalten der Heizung während des Betriebs;
• diverse Lecks.

Bei Gasgeruch, ob dauerhaft oder sporadisch, müssen Sie sofort den entsprechenden Wasserhahn schließen, die Fenster öffnen und den Notdienst rufen. Erklären Sie dem Dispatcher die Art des Problems, und er wird eine Entscheidung treffen - um dringend ein Team zu Ihnen nach Hause zu schicken oder einfach den Master in der Reihenfolge der Warteschlange zu schicken. Es gibt keine anderen Möglichkeiten, es ist strengstens verboten, Methanlecks selbst zu reparieren

Es gibt keine anderen Möglichkeiten, es ist strengstens verboten, Methanlecks selbst zu reparieren.

Die allgemeine Struktur einer Haushaltsspalte

Ein Geysir ist ein fließender Warmwasserbereiter. Das bedeutet, dass Wasser hindurchfließt und sich dabei erwärmt. Bevor wir jedoch mit einer Analyse der Anordnung eines Haushaltsgeysirs zum Erhitzen von Wasser fortfahren, erinnern wir uns daran, dass seine Installation und sein Austausch mit einem zentralen Gasversorgungssystem verbunden sind.

Reichen Sie daher unbedingt die Unterlagen zusammen mit dem entsprechenden Antrag beim Gasdienst Ihrer Region ein. Über die Normen und notwendigen Dokumente können Sie in unseren anderen Artikeln nachlesen, und jetzt kommen wir zum Gerät.

Verschiedene Modelle von Geysiren unterscheiden sich voneinander, aber die allgemeine Struktur eines Haushaltsgeysirs sieht ungefähr so ​​​​aus:

• Gasbrenner.
• Zünder / Zündanlage.
• Auspuff und Anschluss an den Schornstein.
• Schornsteinrohr.
• Die Brennkammer.
• Lüfter (bei einigen Modellen).
• Wärmetauscher.
• Rohr für die Gasversorgung.
• Wasserknoten.
• Rohre für die Wasserversorgung.
• Ein Abzweigrohr für die Ausgabe von Warmwasser.
• Frontplatte mit Controller.

Das zentrale Element der Säule ist ein Gasbrenner, in dem die Gasverbrennung aufrechterhalten wird, die zur Erwärmung des Wassers beiträgt. Der Brenner ist im Gehäuse eingebaut und sammelt heiße Verbrennungsprodukte, deren Zweck es ist, Wasser zu erhitzen.

Der Körper besteht aus Metall und bedeckt die Vorderseite und die Seiten des Lautsprechers vollständig.

Wichtig ist, dass das Körpermaterial Wärme gut leitet, denn die Qualität der Erwärmung hängt von der Wärmeübertragung ab.

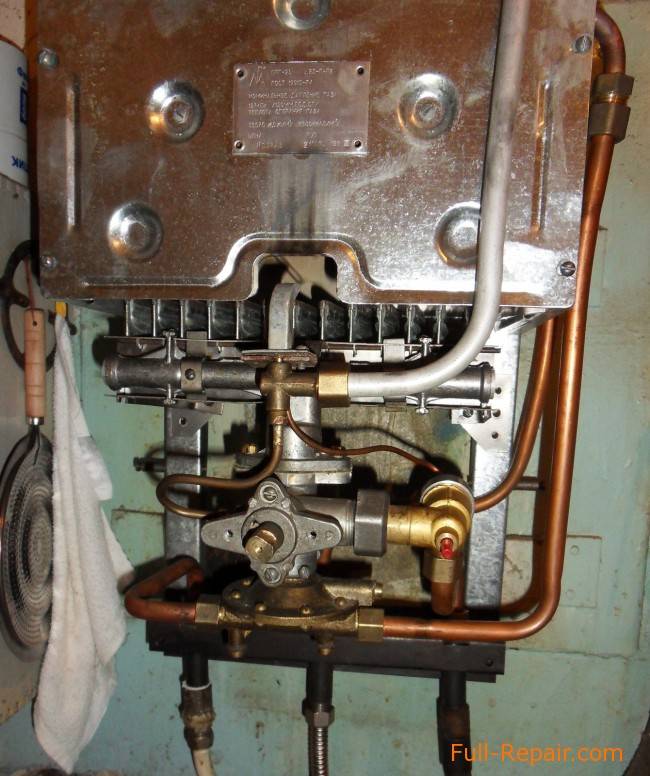

Bauteile des Geysirs befinden sich im Inneren des Gehäuses. Hier abgebildete geschlossene Gasanlage

Auf dem Apparat befindet sich eine Abzugshaube und ein Schornstein, durch den die Verbrennungsprodukte die Säule und den Raum verlassen. Ihr Gerät hängt davon ab, ob die Säule offen oder geschlossen ist, was unten gezeigt wird.

Rohrschlangen schlängeln sich im Inneren des Körpers, Wasser fließt unter natürlichem Druck durch sie hindurch und wird durch heiße Gase erwärmt. Dieses ganze Rohrsystem wird Wärmetauscher genannt. Unten sind zwei Rohre: rechts - zum Empfangen von kaltem Wasser aus der Rohrleitung, auf der linken Seite fließt heißes Wasser ab.

Zwischen dem Wasserversorgungsnetz und dem Geysir wird häufig ein Filter installiert, der die Wasserhärte reguliert. Ohne Filter kann die Säule bei hohen Wassertemperaturen mit Kalk bedeckt sein. Beim Eintritt in die Säule fließt Wasser durch den Wasserknoten, der als eine Art "Verbindung" zwischen dem Wasserstrom und dem Gasstrom dient. Wir werden über diese Verbindung noch etwas weiter sprechen.

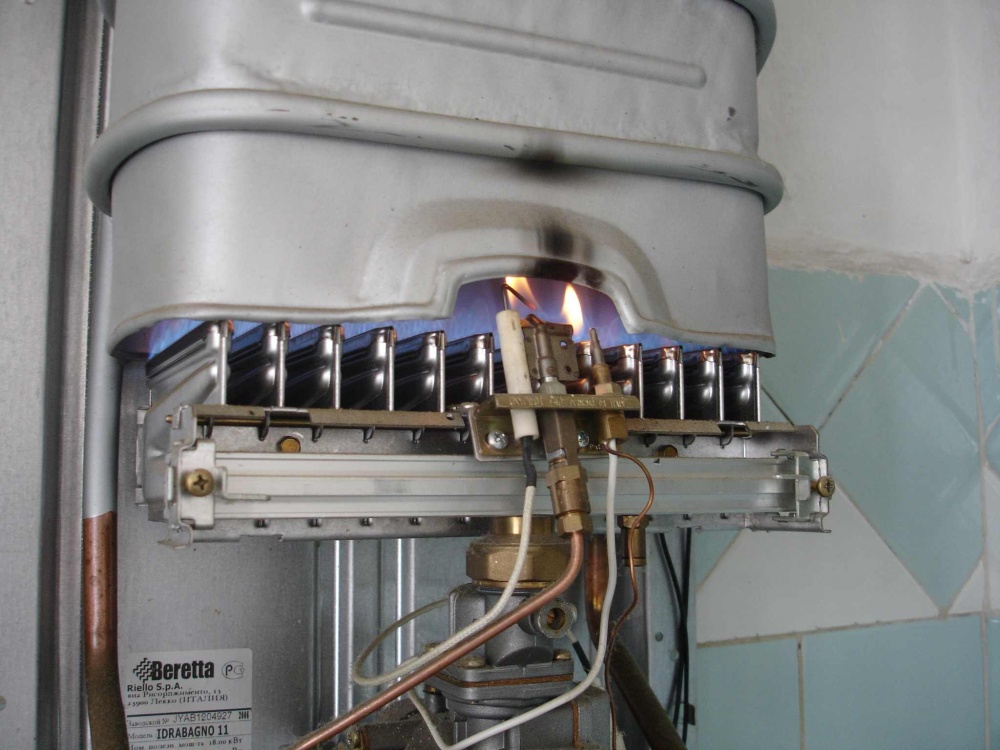

Brennender Gasbrenner mit elektrischer Zündung und Flammenwächter. Sensoren spielen eine wichtige Rolle beim Betrieb von Geräten.Lassen Sie uns im Folgenden über ihre Funktionen sprechen.

Mit Hilfe eines weiteren Rohres, das sich ebenfalls darunter befindet, wird die Säule mit der Gasleitung verbunden.

Es gibt auch eine Frontplatte mit einer Steuereinheit. Es ist mit Reglern ausgestattet, um den Verbrauch von Gas und Wasser zu steuern. Je nach Modell können dies einfache Knöpfe sein, die gedreht werden müssen, oder Flüssigkristallanzeigen, auf denen Sie viele Eigenschaften des Lautsprechers oder sogar die Art seiner Fehlfunktion sehen können, wenn der Lautsprecher nicht funktioniert.

Regeln für die Demontage und Demontage des Getriebes

Unabhängig von der Modifikation des Durchlauferhitzers schalten Sie die Gas- und Kaltwasserzufuhr zum Gerät ab, bevor Sie mit Reparaturen oder vorbeugenden Wartungsarbeiten beginnen.

Um das Wasser aus dem System abzulassen, öffnen Sie den Heißwasserhahn, der sich unter allen Wasserklappgeräten befindet, die von der Säule gespeist werden. Wir stellen einen breiten Behälter (Becken oder Eimer) unter die demontierte Wassereinheit, wo das restliche Wasser aus dem Getriebe abläuft.

Entfernen des Reduzierstücks von der Säule

Oft kann der Frosch separat entfernt werden. Bei manchen Säulen ist dies jedoch nicht möglich, sodass Sie beide Blöcke zusammen abbauen müssen. Es gibt Modelle von Durchlauferhitzern, bei denen, um Zugang zu den Innenseiten eines Frosches zu erhalten, dieser überhaupt nicht demontiert werden muss, sondern nur die Abdeckung entfernt wird.

Demontage des Frosches des Warmwasserbereiters "Neva 3208"

In der Spalte "Neva 3208" ist es einfach, das Getriebe wie bei anderen ähnlichen Geräten zu demontieren. Lösen Sie dazu die Überwurfmuttern an den Ein- und Auslassrohren des Gehäuses und lösen Sie auch die drei Schrauben, mit denen der Herzstück an der Gaseinheit befestigt ist.Halten Sie beim Lösen der Muttern und Schrauben, mit denen der Wasserregler befestigt ist, den zerlegten Block mit der Hand, um die Teile der Gaseinheit nicht versehentlich zu verformen.

Lösen Sie bei der Demontage des Wasserreglers mit einem Schraubenschlüssel 2 Überwurfmuttern der Rohre in der angegebenen Reihenfolge und lösen Sie dann 3 Schrauben mit einem Schraubendreher

Das Verfahren zum Entfernen des Getriebes "Neva-Transit"

Zur Reparatur des Wasserminderers muss dieser aus dem Säulengehäuse entfernt werden. Wir werden dies am Beispiel der Demontage der Neva-Transit-Säule analysieren, da die Befestigung von Gas-Wasser-Einheiten in vielen modernen Modellen sehr ähnlich ist. Entfernen Sie zuerst die Einstellknöpfe an der Frontplatte. Sie sind nur in Aktien gekleidet.

Lösen Sie danach die Schrauben und entfernen Sie die Frontplatte

Bitte beachten Sie, dass die Digitalanzeige auf der Frontplatte über lösbare Klemmen mit den elektronischen Geräten des Lautsprechers verbunden ist. Indem wir die Platte zu uns ziehen, trennen wir daher die Klemmen und entfernen erst danach die Platte vollständig

Haben Sie einen Gas-Warmwasserbereiter von Neva? Wir empfehlen Ihnen, mehr über typische Störungen und deren Behebung zu erfahren.

Demontage des Wasserreglers

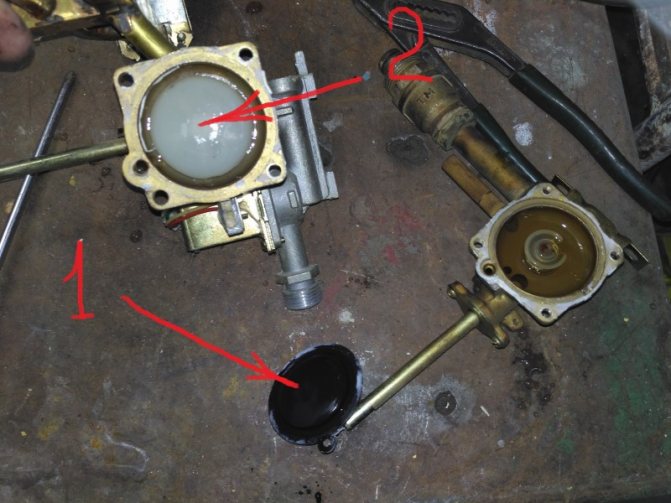

Nachdem Sie den Frosch befreit und das letzte Wasser abgelassen haben, schrauben Sie den Deckel ab. Oft sind die Schrauben sauer. Um die Arbeit zu erleichtern und um die Schlitze nicht zu stören, verwenden wir das Spezialwerkzeug WD-40. Entfernen Sie nach dem Lösen der Schrauben den Deckel, entfernen Sie die Membran und überprüfen Sie den Zustand im Inneren.

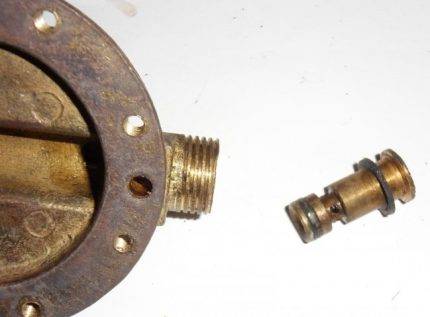

Wir tauschen die unbrauchbar gewordenen Teile aus, reinigen und waschen die Innenseiten (Flächen, Kanäle ggf. Korpus von außen reinigen), montieren die Teile und montieren das Herzstück in umgekehrter Reihenfolge.

Frosch wieder zusammenbauen

Besonders wichtig ist die richtige Einstellung der Blende.Das Bypass-Loch muss genau mit den gleichnamigen Löchern in Deckel und Sockel übereinstimmen.

Wenn der Kanal, der die Hohlräume der Basis und der Abdeckung verbindet, blockiert ist, funktioniert die Säule nicht.

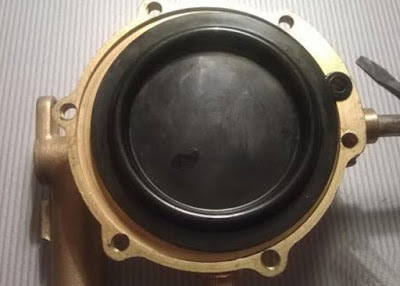

Ziehen Sie nach dem Anbringen der Abdeckung am Sockel die Schrauben fest. Wir montieren das montierte Getriebe (auch in umgekehrter Reihenfolge), ohne die Dichtungen an den Rohren und an der Verbindung der Wasser-Gas-Einheit mit der Plattform des Gasbrennerbeins zu vergessen.

Schrauben sollten geködert und schließlich ohne Fehlausrichtung angezogen werden. Dazu werden sie paarweise über Kreuz eingebaut und beködert und ebenfalls bis zum Anschlag verschraubt.

An dieser Stelle (zwischen dem Brenner und der Gaseinheit) ist eine Dichtung installiert. Seien Sie vorsichtig - die Sicherheit des Geysirs wird durch die Dichtheit dieser Einheit gewährleistet

Testen des reparierten Knotens

Nach der Installation des reparierten Herzstücks überprüfen wir den Betrieb des Wasserteils, ohne das Gas anzuschließen, indem wir den Warmwasserhahn öffnen.

Aufpassen:

• ob Tropfen auf den Verbindungen aufgetreten sind;
• ob die Durchflussmenge gleich ist, wenn heißes und kaltes Wasser separat eingeschaltet werden;
• ob der Brennerzünder klickt;
• ob sich der Schaft beim Öffnen und Schließen des Ventils normal bewegt.

Wenn nicht alles so läuft, wie es sollte, lohnt es sich, Ihre Arbeit noch einmal zu überprüfen. Manchmal kann der Grund jedoch nicht nur im Wasserknoten liegen.

Erst nachdem der montierte Herzstück den Test bestanden hat, kann der Säule Gas zugeführt werden. Vergessen Sie jedoch nicht die Sicherheitsregeln bei der Verwendung der Säule. Und wenn Sie Gas riechen, sollten Sie sofort die Zufuhr abstellen, für eine Belüftung sorgen und die Gasarbeiter rufen.

Feinheiten der Einstellungen

Diese Geräte haben nur einen Geysir-Temperaturregler. Dank dessen werden die Heiztemperatur und -leistung angepasst. Das Selbstdiagnosesystem wertet den Betrieb der Knoten beim Einschalten aus. Bei Problemen leuchtet das rote Licht auf und das Gerät wird am Starten gehindert. Dann müssen Sie den Wasserdruck anpassen.

Dann brauchen Sie:

• Batterien aus dem Fach entfernen;
• Schalten Sie den Mikroschalter aus;
• Liefern Sie eine Stromquelle;
• Schalten Sie den heißen Wasserhahn ein und betätigen Sie den Mikroschalter;
• Der Druck am Brenner muss maximal sein;
• Nach dem Speichern der Einstellungen leuchtet die orangefarbene Lampe auf.

In anderen Spalten wird die Wassertemperatur durch Drehen des Kippschalters eingestellt und die Stärke des Wasserflusses gesteuert.

Leider ist es unmöglich, die Einstellungen gemäß den Anweisungen einfach vorzunehmen. Jedes System hat unterschiedliche Bedeutungen. Wenn Sie Schwierigkeiten haben, den Temperaturregler des Geysirs mit Ihren eigenen Händen einzustellen, sollten Sie sich an die Fachleute wenden.

Wasser läuft aus

Im Inneren des Durchlauferhitzers werden die Wasserschläuche mit Überwurfmuttern und O-Ringen mit den verschiedenen Baugruppen verbunden. Hausbesitzer, die ihre Geräte jahrelang nicht gewartet haben, können tropfendes Wasser unter dem Gerät finden. Wenn dies gefunden wird, dann Geysir reparieren besteht darin, alle Schnittstellen zu überprüfen und Dichtungen auszutauschen.

Es gibt andere Stellen, an denen Wasser austreten kann, beispielsweise durch den Betriebsschaft einer Wasserbaugruppe. Dies deutet darauf hin, dass zumindest die Dichtung an der Herzstückstange ausgetauscht werden muss, was deren Entfernung und Demontage erfordert.Bei Modellen, die mit einem Sicherheitsventil ausgestattet sind, kann auch dieses undicht werden, insbesondere wenn es mehrmals druckentlasten musste. Die unangenehmste Situation schließlich ist ein beschädigter Wärmetauscher, in dem sich eine Fistel gebildet hat. Ein neues zu kaufen ist sehr teuer, es ist einfacher, das alte zu reparieren, was im nächsten Abschnitt besprochen wird.

Zweck und Struktur des Wasserknotens

Die Membran ist ein wichtiges Detail bei der Regulierung der Gaszufuhr. Um seinen Zweck und sein Funktionsprinzip zu verstehen, muss die Vorrichtung des Wasserblocks der Säule, deren Strukturelement er ist, im Detail untersucht werden. Dieses Wissen hilft beim Austausch der Membran, denn um an sie zu gelangen, müssen Sie die gesamte Baugruppe zerlegen und zerlegen.

Wir empfehlen Ihnen auch, sich mit der allgemeinen Anordnung des Geysirs vertraut zu machen, damit Sie einen Wasserblock in seinem Design leichter finden können. Aber der Reihe nach.

Vorrichtung zur Wasserreduzierung

Einer der Knoten fast aller Gaswärmetauscher ist ein Wasserreduzierer (Wasserknoten - WU, Wasserregler). Es soll die gleichmäßige Zufuhr von Wasser und Gas regulieren. Die praktisch gestaltete Form des Reglers (im Volksmund „Frösche“) trägt zur kompakten Unterbringung der Einheit im Säulenkörper bei. Ein technisch einfaches Gerät funktioniert automatisch.

Die Funktionen des Reduzierers sind wie folgt:

• Starten und Stoppen des Betriebs der Gassäule beim Öffnen / Schließen des Hahns;
• Regulierung der Wasser- und Gasversorgung;
• Schutz der Säule vor Überhitzung bei zu geringem Wasserdruck.

Das Design des Getriebes ist durchdacht und optisch unkompliziert. Der Körper besteht aus Messing, Polyamid (glasfaserhaltig), Silumin oder Kunststoff.

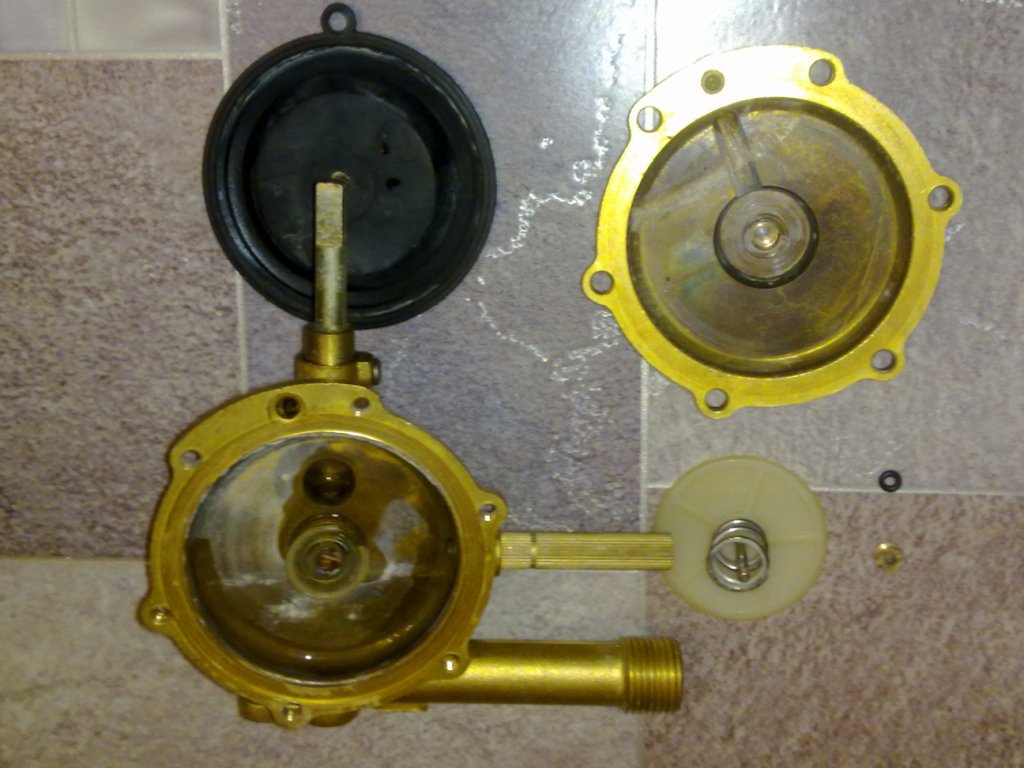

Details der Wassereinheit: Deckel (1) und Boden (2) mit Schrauben verbunden; Platte (4); Gasventil zum Öffnen/Schließen des Schafts (5); Membran (6); Venturi-Fitting (7); Überwurfmutter (8); Wasserauslässe (9); Stellschraube (10); Befestigungsschrauben (3); Sieb (11); Retarderkugel (12)

Das Funktionsprinzip und die Bedeutung des Reglers

Der durch eine Membran zweigeteilte Hohlraum des Getriebes ist mit Wasser gefüllt. Wasser tritt aus der Rohrleitung in den Hohlraum ein. Vom unteren Teil gelangt es durch die Venturi-Armatur durch den Bypass in das obere Fach. Das von der Wasserversorgung zum unteren Teil kommende Wasser drückt jedoch immer mit der Druckkraft des Wassers in der Rohrleitung auf die Membran, und im oberen Teil ändert sich die Druckkraft, je nachdem, ob das Wasser durch den Wärmetauscher fließt.

Tatsache ist, dass in Rohrleitungen mit verengten Abschnitten der Druck der strömenden Flüssigkeit im Engpass abnimmt. Wenn der Wasserhahn geöffnet wird und Wasser durch die Venturi-Armatur fließt, steigt der Druck vor der örtlichen Verengung (Düse) der Armatur.

Durch die Erhöhung der Strömungsgeschwindigkeit an einer engen Stelle sinkt der Druck sowohl in der Armatur als auch im oberen Hohlraum des Herzstücks. Es ist wie das Abflachen des Endes eines Gartenschlauchs. Bei einem Unterschied in den Durchmessern der Drosseldüse (0,3 cm) und der Hauptkammer (2 cm) erreicht der Druckunterschied 1 Atmosphäre. Das reicht aus, damit sich die Membran nach oben biegt und auf die Kunststoffplatte drückt, die starr auf der Schaftachse fixiert ist. Die Stange drückt mit Kraft auf das Gasventil, wodurch sich das Ventil öffnet und Gas zum Gasbrenner strömt.

Wenn die Membran angehoben wird, beginnt Wasser aus dem oberen Fach durch den Umgehungskanal auszutreten, wo sich die stählerne Retarderkugel befindet. Die sich nach rechts bewegende Kugel blockiert teilweise den Kanal, sodass das Gas eingeschaltet und dem Brenner reibungslos zugeführt wird. Die Laufruhe wird über eine Stellschraube reguliert.

Die Venturidüse befindet sich im Austrittsrohr (auf der rechten Seite des Herzstücks). Dies ist eine lokale Verengung, die beim Öffnen des Ventils für einen Druckabfall sorgt. Verstopfte Armatur muss gereinigt werden

Wenn das Heißwasserventil (WW) geschlossen wird, stoppt der Wasserfluss und der Druck in der Venturi-Düse gleicht sich dem Druck im Hohlraum unter der Membran an. Durch die Wirkung der Federn wird die Stange zusammen mit der Platte nach unten verschoben und die Membran kehrt in die mittlere Position zurück.

Das Gasventil schließt automatisch. Das Gasventil wird schnell geschlossen, da die Kugel durch den Rückfluss des Wassers im Düker in den oberen Hohlraum (nach links) verschoben wird und den Flüssigkeitsfluss nicht mehr behindert. Wir empfehlen Ihnen, sich die Informationen darüber anzusehen, was zu tun ist, wenn das Gasventil nicht funktioniert.

Wenn der Warmwasserdurchfluss weniger als 2-3 l / min beträgt, tritt der erforderliche Druckabfall nicht auf und die Federn ermöglichen dem Schaft nicht, das Gasventil überhaupt zu öffnen, oder es reicht aus, um das Wasser vollständig zu erhitzen. Auch gibt es keine notwendige Druckdifferenz, die die Unversehrtheit der Membran verletzt.

Der Wasserregler, der auf dem Prinzip der Venturi-Düse basiert, ist eine Sicherheitsvorrichtung, da er das Einschalten des Warmwasserbereiters nur dann zulässt, wenn ausreichend Wasser durch den Wärmetauscher fließt. Somit schützt der Reducer den Durchlauferhitzer automatisch vor Überhitzung.

Das Überlaufloch verbindet die Venturi-Düse und den oberen Hohlraum des Herzstücks.Dieses Loch muss beim Einbau der Membran offen gelassen werden, damit das Getriebe korrekt funktioniert.

Arten von Warmwasserbereitern

Warmwasserbereiter teilen aus zwei Gründen:

• Wirkprinzip;
• die Art der Energie, die Wasser erhitzt.

Nach dem Wirkprinzip unterscheiden sie:

• kumulativ;
• fließend;
• flusskumulativ.

Ein Warmwasserspeicher ist vergleichbar mit einem Wasserkocher. Es hat einen Wassertank und Rohrheizkörper - Heizelemente. Solche Geräte werden Kessel genannt.

In einem Durchlauferhitzer wird Wasser erhitzt, während es durch die Rohre im Gerätekörper fließt. Es sammelt kein heißes Wasser - es gibt keinen Tank.

Der Durchlauferhitzer ist eine Kombination aus Boiler und Durchlauferhitzer.

Je nach Art der Energie, mit der Wasser erhitzt wird, werden Heizungen unterteilt in:

• elektrisch;
• Gas;
• indirekte Heizung und kombiniert.

Elektroheizungen werden über das Stromnetz betrieben, bei Gaswasser erwärmt das brennende Gas das Wasser, bei indirekten Heizkesseln erhält das Wasser Wärme aus dem Heizsystem. Bei kombinierten Heizungen erwärmt das Heizsystem im Winter das Wasser und im Sommer den Strom.

Es gibt drucklose (geschlossene) und drucklose (offene) Erhitzer. In Druckwasser bewegt sich aufgrund des Drucks in der Wasserversorgung. Sie sind praktisch, weil sie gleichzeitig das Bad, die Küche und andere Räume, in denen Rohre angeschlossen sind, mit heißem Wasser versorgen können.

Bei drucklosen Geräten fließt das Wasser durch die Schwerkraft aus dem Tank in den Wasserhahn. Sie funktionieren unabhängig vom Druck in der Wasserversorgung. Sie sind jedoch nur an einem Kran montiert.

Welcher Warmwasserbereiter für eine Wohnung oder ein Landhaus geeignet ist, wird anhand der spezifischen Bedingungen und Eigenschaften der Geräte entschieden.
