So ersetzen Sie einen beheizten Handtuchhalter im Badezimmer vorschriftsmäßig

Arbeitsprinzip

Es gibt 2 Arten von beheizten Handtuchhaltern - Wasser und elektrisch. Viele Wohnungen haben Rohre, die an die Heizung angeschlossen sind. Ihr Nachteil ist, dass die Trocknung nur während der Heizperiode durchgeführt werden kann.Elektrische Modelle haben dieses Minus nicht - sie können nur bei Bedarf eingeschaltet werden. Darüber hinaus sind sie einfach zu installieren und können überall im Badezimmer platziert werden.

Der beheizte Handtuchhalter ist ein gebogenes Rohr, durch das ständig heißes Wasser zirkuliert. Gleichzeitig wird der Durchfluss von den oberen Stockwerken zu den unteren geleitet, daher haben die Rohre der Bewohner aller Wohnungen die gleiche Temperatur. Die Hauptanforderung ist der gleiche Durchmesser der Rohre an der Steigleitung und dem beheizten Handtuchhalter.

Wie schließe ich einen beheizten Handtuchhalter an die Steigleitung im Badezimmer an?

Es gibt zwei Möglichkeiten, einen wasserbeheizten Handtuchhalter an eine Steigleitung anzuschließen. Wenn Sie eine Steigleitung mit heißem Wasser haben, kracht der beheizte Handtuchhalter dagegen. Seltener wird ein beheizbarer Handtuchhalter an die Heizung angeschlossen, was aber nicht ratsam ist, da das Gerät in diesem Fall nur während der Heizperiode heiß wird und die restliche Zeit keinen Nutzen hat, außer als Aufhänger. Handtuchtrockner sind elektrisch und Wasser. Der Artikel wird über Wasserheizungen sprechen, da elektrische Heizungen keinen Anschluss an die Steigleitung erfordern und als Fußbodenheizung installiert sind, die über das Stromnetz betrieben wird.

Bevor Sie einen wasserbeheizten Handtuchhalter an die Steigleitung anschließen, kann es erforderlich sein, den alten Handtuchwärmer, der bereits in Ihrer Wohnung installiert war, zu demontieren. Bitte beachten Sie, dass Sie vor dem Anschließen eines beheizten Handtuchhalters im Badezimmer zur HOA gehen und dem Abschalten des Warmwasser-Risers zustimmen müssen. Erst nach dem Abschalten kann mit der Demontage des alten Handtuchheizkörpers und dem fachgerechten Anschluss des Handtuchheizkörpers an die Steigleitung begonnen werden.Um den beheizten Handtuchhalter richtig mit dem Riser zu verbinden, können Sie mehrere Schemata verwenden

1. Serielle Verbindung. Der beheizte Handtuchhalter ist an die Warmwasserversorgung angeschlossen. Dazu wird von der Leitung mit heißem Wasser ein Abzweig zur Armatur gemacht und dort der beheizte Handtuchhalter angeschlossen. Der Nachteil dieser Methode ist, dass etwas warmes Wasser aus dem Wasserhahn kommt.

1. Parallelanschluss Diese Methode ist eine korrektere Verbindung eines beheizten Handtuchhalters. Zum Steigrohr hin schneidet der beheizte Handtuchhalter gerade ab, dann gibt es keinen Wärmeverlust. Schließen Sie den beheizten Handtuchhalter im Badezimmer richtig an, indem Sie zuerst spezielle Wasserhähne an dem Rohr installieren, an das er angeschlossen ist. Dadurch können Sie die Temperatur im Gerät regulieren und bei Bedarf auch die Entnahme erleichtern.

Beachten Sie, dass der Wassereinlass zum beheizten Handtuchhalter oben und der Auslass unten sein sollte, da das Wasser von oben nach unten durch das Gerät fließt. Beim Anschließen eines beheizten Handtuchhalters an eine Steigleitung im Badezimmer ist es häufig erforderlich, die Steigleitung teilweise oder vollständig auszutauschen. Dazu müssen die Rohre miteinander verbunden werden.

Für die Montage eines beheizten Handtuchhalters ist es am bequemsten, Rohre aus Metall-Kunststoff zu verwenden. Es ist bequem, es aufgrund des Vorhandenseins von Gewindeanschlüssen anzuschließen, und es kann auch gelötet werden. Die Rohre müssen die gleiche Breite wie Ihre Versorgungsrohre haben.

Es ist besser, das gesamte Steigrohr auszutauschen, dann müssen Sie nicht viele Verbindungen herstellen, die dann möglicherweise undicht werden. Neue Handtuchwärmer haben oft eine Armatur, um eine solche lösbare Kupplung mit Innengewinde zu montieren. In Zukunft wird ein solcher beheizter Handtuchhalter einfach zu entfernen und zu installieren sein

Damit der beheizte Handtuchhalter richtig funktioniert, muss er waagerecht positioniert werden.Installieren Sie Mayevskys Wasserhahn. Dies geschieht, um die Bildung eines Lufteinschlusses im beheizten Handtuchhalter zu verhindern. Andernfalls kann es nicht funktionieren.

So installieren Sie einen wasserbeheizten Handtuchhalter mit Ihren eigenen Händen

Die Installation von Wassergeräten unterscheidet sich von der Installation von elektrisch beheizten Handtuchhaltern.

Es gibt mehrere Schemata für die Einbindung von Geräten.

Nachfolgend finden Sie einen detaillierten Prozess zum Installieren eines wasserbeheizten Handtuchhalters mit Ihren eigenen Händen.

Anschlussmöglichkeiten

Sie können das Gerät auf zwei Arten installieren:

1. An das Heizsystem anschließen. In einer solchen Situation ist nach dem Entfernen des alten Geräts die Installation spezieller Hähne, Umgehungen und amerikanischer Frauen erforderlich. Das Gerät wird parallel zum Heizsystem angeschlossen.
2. An Warmwassersystem anschließen. Der Trockner wird in das Wasserversorgungssystem eingeschnitten und in Reihe geschaltet. Dies geschieht direkt in der Wohnung selbst, es sind keine zusätzlichen Arbeiten erforderlich. Es gibt eine Nuance einer solchen Verbindung - dies ist eine Abnahme der Temperatur von heißem Wasser.

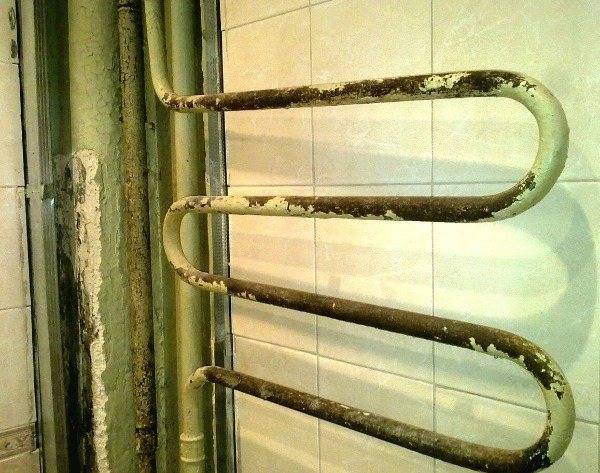

Altes abbauen

Das erste, was Sie tun müssen, ist, die alten Geräte zu demontieren, aber es ist wichtig, Ihre Aktionen mit dem Wohnungsamt abzustimmen, damit Sie die Steigleitung ausschalten können. Demontieren Sie das Gerät wie folgt:

• Wenn das Gerät mit der Warmwasserleitung keine einheitliche Struktur bildet und mit Befestigungselementen verbunden ist, werden diese abgeschraubt.
• Wenn die Spule an das Steigrohr geschweißt ist, wird eine Schleifmaschine verwendet, um sie zu trimmen. Dies muss so erfolgen, dass der verbleibende Teil des Rohres zum Einfädeln ausreicht.
• In dem einen oder anderen Fall ist der letzte Schritt, den Trockner aus den Halterungen zu entfernen.

Bezug! Die Höhe des Steigrohrausschnitts muss um die Länge der verwendeten Kupplungen, Fittings, die später für die Installation des Bypasses benötigt werden, größer sein als der Abstand zwischen den Stutzen des neuen Geräts.

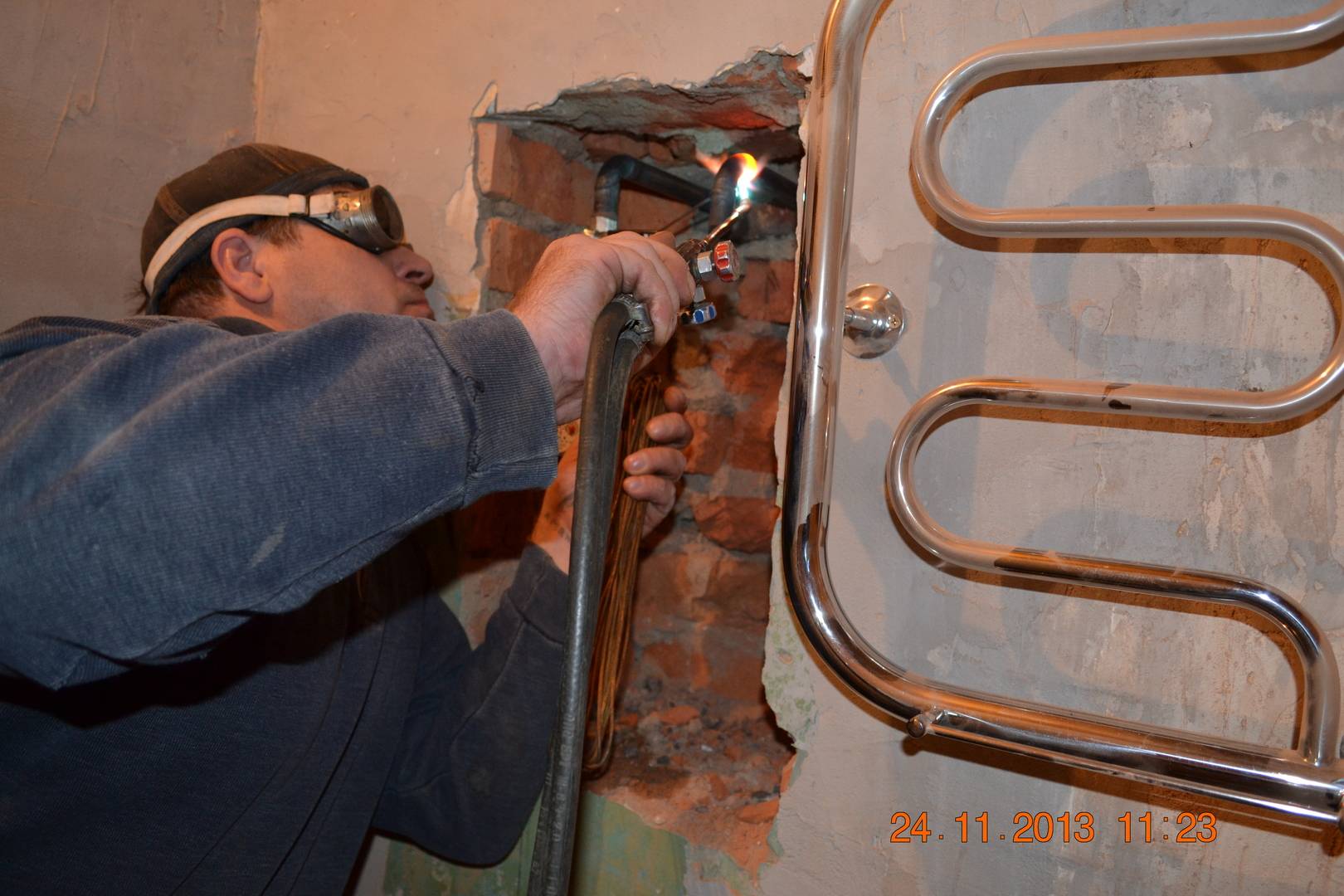

Abschluss und Schweißen von Rohren

Um das Gerät an das Wasserversorgungssystem anzuschließen, wird die Verwendung von Polypropylenrohren empfohlen

Dabei ist es wichtig, qualitativ hochwertige Schweiß- oder Lötrohre an die Wasserversorgung durchzuführen

Um solche Arbeiten auszuführen, sind bestimmte Fähigkeiten erforderlich. Der Anschluss von Rohren mit einer Kupplung erfolgt unmittelbar nach dem Arbeiten mit einem Lötkolben. Es wird empfohlen, die Temperatur des Lötgerätes auf 260 °C zu bringen.

Wie man einen Bypass vor dem Gerät macht, Installation von amerikanischen Frauen und Wasserhähnen

Um einen Bypass zu installieren, müssen Sie Gewinde an den Endabschnitten der Rohre herstellen. Wenn nach dem Entfernen des vorherigen Geräts das Gewinde zurückbleibt, reicht es aus, es zu reinigen und mit einem Stempel wegzutreiben. Dadurch wird die Verbindung verbessert. Wenn kein Faden vorhanden ist, wird er mit Hilfe eines solchen Stempels geschnitten. Nach der Vorbereitung der Rohre erfolgt die Installation der Absperrventile durch Schweißen. Etwaige Absperrhähne, Amerikaner oder Bypässe werden auf die gleiche Weise installiert.

Installation an Polypropylen-Rohren mit allen Fittings

Die Installation des Geräts und die Befestigung an der Wand ist der letzte Schritt. Die Arbeiten werden nach folgendem Schema durchgeführt:

Markierungen unter den Klammern anbringen;

löcher werden vorbereitet und Dübel, Halterungen werden hineingesteckt, mit dem Trockner verschraubt;

befestigen Sie den Trockner mit Schrauben;

Fittings werden verwendet, um Geräte mit Polypropylenrohren zu verbinden, während es wichtig ist, eine Dichtungsleinenwicklung um die Gewindeverbindung zu wickeln, um eine zuverlässige Verbindung zu gewährleisten und Leckagen zu vermeiden.

Wichtig!

Bei der Befestigung der Spule an der Wand ist es wichtig, dies gleichmäßig zu tun und die horizontale Position des Geräts zu beachten.

Entsorgung der alten Trocknungsanlage

Austauschprogramm für Handtuchtrockner

Denn wenn plötzlich ein Leck in der Leitung entsteht, kommt der Notdienst nicht sofort und die Flüssigkeit, die in dieser Zeit eingelaufen ist, kann nicht nur Ihre Reparaturen und Geräte im Badezimmer beschädigen, sondern auch die Wohnnachbarn einfach überfluten unter dir.

Tatsächlich ist ein Jumper ein gewöhnliches PVC-Rohr, das meistens vertikal an den Verbindungspunkten (Eingang / Ausgang) des Heizungssteigrohrs zum beheizten Handtuchhalter montiert wird. Gleichzeitig sind an den Enden des beheizten Handtuchhalters selbst Kugelhähne (die sogenannten Absperrventile) angebracht, die bei Bedarf den Strom heißer Flüssigkeit durch die gesamte Struktur blockieren, ohne die Zirkulation zu stören der Hauptsteigleitung im System.

Den Trockner an eine andere Wand stellen

Handtuchtrockner werden nach der Art der Oberflächenerwärmung kategorisiert:

• heißes Wasser, das in der Leitung fließt;
• mit Öl, das durch eine an das Stromnetz angeschlossene Spirale erhitzt wird.

Wasser Vielfalt

Um einen Warmwasserbereiter zu installieren, müssen Sie:

1. Bestimmen Sie neue Gerätebefestigungspunkte und markieren Sie die Wand gemäß den Abmessungen des Trockners.
2. Stellen Sie die Wasserversorgung in der Wohnung oder im Haus ab. Es wird empfohlen, Nachbarn vorab über eine vorübergehende Unterbrechung der Wasserversorgung zu informieren (z. B. durch Anbringen einer Durchsage an der Eingangstür oder in der Aufzugskabine).
3. Rohre mit Schleifscheibe durchtrennen oder Befestigungsflansche abschrauben (je nach Zustand der Verschraubungen).
4. Lösen Sie die Schrauben, mit denen die Montagehalterungen des Heizgeräts an der Wand befestigt sind. Versiegeln Sie die Löcher in der Fliese mit Zementmörtel oder decken Sie sie mit dekorativen Elementen ab.
5. Leitungen zum Aufstellungsort der Geräte verlegen. Wenn Stahlelemente verwendet werden, sollten die Teile durch Kontaktschweißen oder spezielle Schraubkupplungen verbunden werden, die Verbindungspunkte werden mit Kabel oder synthetischem Klebeband abgedichtet. Kunststoffleitungen müssen durch Löten mit einem Spezialwerkzeug verbunden werden. In den Kanälen zum Zu- und Abführen von Flüssigkeiten sind Kugelhähne vorgesehen, vor den Ventilen befindet sich eine Brücke (Bypass), mit der Sie die Wasserzirkulation aufrechterhalten können, wenn der Handtuchtrockner ausgeschaltet ist.
6. Verbinden Sie die Handtuchwärmer-Baugruppe mit Kupplungen; ein spezieller „amerikanischer“ Stecker wird verwendet, um die Metallleitung auf die Kunststoffrohre umzuschalten. Die Kupplung wird auf das Gewinde des Handtuchheizkörpers aufgeschraubt und anschließend mit den Polypropylenleitungen verlötet.
7. Installieren Sie die Montagehalterungen, die Sie mit Dübeln und Schrauben an der Wandfläche befestigen möchten. Verwenden Sie eine elektrische Bohrmaschine oder einen Bohrhammer, um Löcher zu bohren.
8. Versorgen Sie die Leitungen mit Wasser und vergewissern Sie sich, dass keine Lecks vorhanden sind. Wenn Wassertropfen gefunden werden, müssen die Elemente erneut verbunden werden.
9. Verschließen Sie die Wasserleitung mit einem dekorativen Kasten, in dem Inspektionsluken (z. B. für den Zugang zu Ventilen) vorgesehen sind. Wenn der Raum renoviert wird, werden die Rohre in die Wände eingelassen und mit Fliesen bedeckt.

Elektrischer handtuchwärmer typ

Der elektrische Handtuchwärmer ist nicht an die Wasserversorgung angeschlossen, was den Transfervorgang vereinfacht. Da das Gerät an ein 220-V-Wechselstromnetz angeschlossen wird, befindet sich der Installationspunkt mindestens 600 mm von Wasserhähnen oder Duschköpfen entfernt. An der Wand ist eine Steckdose mit einem wasserdichten Gehäuse mit Erdungskontakten montiert. Der Stromkreis ist mit einer automatischen Sicherung und einem RCD-Schutz ausgestattet.

Elektrischer handtuchwärmer.

Der Aktionsalgorithmus bei der Installation eines elektrisch beheizten Handtuchhalters:

1. Entfernen Sie die Heizung von ihrem alten Platz, verschließen Sie die Löcher in der Trennwand mit dekorativen Stopfen oder füllen Sie sie mit Fliesenfugen auf.
2. Markieren Sie die Befestigungspunkte auf der Wandfläche. Es wird empfohlen, das Heizgerät in einem Abstand von mindestens 950 mm von der Bodenfläche und in einem Abstand von 750 mm von den Kanten der im Badezimmer installierten Möbel zu montieren.
3. Löcher bohren; Für die Bearbeitung von Fliesen wird ein Spezialbohrer mit Hartmetallspitze verwendet.
4. Installieren Sie Kunststoffdübel in den Kanälen und schrauben Sie dann die Befestigungselemente der Heizgeräte mit Schrauben fest.
5. Schließen Sie die Stromversorgung an und überprüfen Sie die Leistung der Heizung in verschiedenen Betriebsarten. Betreiben Sie das Gerät nicht mit einem undichten Gehäuse oder einem defekten Temperaturregler.

Regeln für den Anschluss eines beheizten Handtuchhalters

• Das Gerät von inländischen Herstellern wird gekauft. Es ist zum Einsetzen in eine Rohrleitung mit heißem Wasser geeignet und entspricht den GOSTs. Aber Wohnungsbewohner sehen sich einer solchen Einschränkung in der Wahl gegenüber. Die Eigentümer von Häusern können die Installation eines beheizten Handtuchhalters von ausländischen Herstellern durchführen.
• Um elektrolytische Korrosion zu vermeiden, werden Elemente aus unterschiedlichen Materialien nicht im selben System verwendet. Die Manifestation dieses Phänomens wird die schnelle Zerstörung des Geräts hervorrufen.

Es ist erlaubt, jedes Trocknermaterial an Kunststoffrohre anzuschließen.

• Geht der Anschluss zur Zentralheizung, dann ist die Betriebszeit auf die Heizzeit begrenzt. Das elektrische Modell oder der kombinierte Trockner funktioniert das ganze Jahr über.
• Die Leistung des Trockners sinkt um 10 %, wenn der Anschluss an die Systemrohre unten erfolgt.
• Das Modell „Leiter“ mit einem Achsabstand von 0,5 m wird diagonal angeschlossen, ein beheizter Handtuchhalter wird seitlich oder entlang einer vertikalen Ebene installiert.

• Bei der Installation eines beheizten Handtuchhalters im Badezimmer wird beim aktuellen System der Abstand zwischen den Auslässen berücksichtigt. Die Frage der Landeentfernung wird während der Renovierung des Raums oder im Neubau nicht gestellt.
• Es wird empfohlen, den Rohrdurchmesser des Geräts und des Systems zu berücksichtigen, in dem es abstürzen wird. Rohre mit unterschiedlichen Durchmessern werden durch Adapter miteinander verbunden. Es ist möglich, einen Unfall durch ihren falschen Anschluss zu vermeiden. Der Durchmesser der Rohre des Geräts ist so gewählt, dass sie nicht kleiner sind als die Rohre des Systems. Andernfalls führt hoher Flüssigkeitsdruck an engen Stellen zu einem Notfall.
• "Amerikaner" werden als lösbares Verbindungselement zwischen dem Trockner und dem Steigrohr verwendet. Dann lässt sich das Gerät schnell und einfach von seinem Platz entfernen.
• Damit im Falle eines Unfalls die Flüssigkeit im gemeinsamen Steigrohr nicht gestoppt werden muss, sind darauf Kugelhähne und ein Bypass (Jumper) installiert. Dadurch können Sie die Flüssigkeitszufuhr nur zum beheizten Handtuchhalter abstellen, es gibt keinen Halt im Rest der Wohnung.
• Es ist nicht möglich, Absperrventile an Rohren bis zum Bypass und an der Brücke selbst zu installieren. Wenn die Bedingung nicht erfüllt ist, treten Probleme beim Trocknungsvorgang auf. Die Zirkulation der Flüssigkeit entlang des Steigrohrs beginnt zu sinken, ihre Temperatur nimmt ab. Das Hauptproblem, dem man sich stellen muss, ist der Rückgang des Wasserdrucks entlang der Versorgungslinie in den Wohnungen der Nachbarn.
• Das Gerät wird gemäß SNiP in einer Höhe von 1,2 m über dem Boden montiert.
• Zwischen der Wandverkleidung und dem Gerät wird ein Abstand eingehalten, der vom Durchmesser seiner Rohre abhängt. So beträgt der empfohlene Abstand beispielsweise für eine Spule mit einem Querschnitt von bis zu 2,5 cm 3,5 und 4 cm, für ein Modell mit einem Querschnitt von 2,5 cm beträgt der Abstand 5 bis 7 cm.

Anschließen eines wasserbeheizten Handtuchhalters an Warmwasser oder Zentralheizung

Handtuchtrockner können an eine Warmwasserversorgung (WW) oder Heizung angeschlossen werden. Die erste Option ermöglicht es Ihnen, Badezubehör das ganze Jahr über zu trocknen, denn. Warmwasser wird für die warme Jahreszeit nicht abgestellt. Die Rohre des Trockners heizen sich erst auf, wenn das Kühlmittel aufgebraucht ist, sodass das Gerät über Nacht komplett auskühlt.

Kupfer- und Messingheizungen müssen als verzinkt und für Standrohre geeignet gekennzeichnet sein.

Riser-Installation

Die Einbindung des Trockners erfolgt in folgender Reihenfolge:

1. Vorbereitung von Materialien und Werkzeugen.Um einen Warmwasserbereiter zu installieren, benötigen Sie einen verstellbaren Schraubenschlüssel, eine Schleifmaschine, Gewindeschneideisen, einen Bohrer mit niedriger Drehzahl, Teleskophalterungen, Dübel und Schrauben, amerikanische Gewindebohrer, einen Mayevsky-Hahn (für die Entlüftung), gerade und abgewinkelte Fittings (je nach Zubehör). auf der Art Fugen), Dichtmittel und Dichtmittel für Fugen. Das System selbst besteht aus einem beheizten Handtuchhalter, einem Bypass-Jumper und mehreren Düsen, deren Länge je nach Layout und Standort des Geräts ausgewählt wird.
2. Demontage von Altgeräten. Um das alte Gerät zu entfernen und/oder ein neues zu installieren, ist die Genehmigung der Verwaltungsgesellschaft (MC) erforderlich. Ihr Mitarbeiter schließt für eine geregelte Zeit die gemeinsame Warmwasser- oder Heizungssteigleitung. Wenn ein alter Trockner vorhanden ist, wird er von den Gewindeanschlüssen entfernt oder abgeschnitten und dann von den Halterungen (Halterungen) entfernt. Wenn das Gerät nur installiert werden soll, wird im Steigrohr eine Lücke ausgeschnitten, die etwas größer ist als die Breite des Heizgeräts.
3. Vorbereitung von Bögen und Jumpern, Verlegen von Fliesen. An den Auslässen nach dem Bypass sind Kugelhähne montiert. Sie können das System auch vor der Fertigstellung des Raums befestigen, aber in diesem Fall wird die Dicke des Klebers und der Fliesen zum Abstand zur Wand hinzugefügt.
4. Montagemarkierungen. Es wird unter Berücksichtigung der Neigung der Auslässe, der horizontalen Position des Heizgeräts und des Abstands zwischen seinen Teilen durchgeführt. Nach der Überprüfung der Markierung können Sie Löcher bohren, Dübel eindrehen und Halterungen montieren.

Es wird empfohlen, bei der Renovierung einer Wohnung oder beim Austausch eines Wasserstegs einen Handtuchtrockner zu installieren. Auf diese Weise können Sie zuverlässigere Materialoptionen und ein praktisches Verbindungsschema auswählen.

Selbstinstallation einer einfachen Konfiguration

Die Installation der Spule erfolgt nach Abschluss der Vorarbeiten. Abzweige, Ecken und Formstücke werden an vorgefertigte Abgänge angeschlossen. Jede Verbindung ist mit Rauchband oder Silikondichtung abgedichtet.

Die Installation des beheizten Handtuchhalters erfolgt gleichzeitig an den Auslässen und installierten Halterungen. Das Gerät wird mit Schrauben befestigt.

Nach Abschluss der Arbeiten wird das System auf Funktion und Dichtheit geprüft. Durch das Befüllen des Erhitzers mit Wasser wird die Trinkwasser- bzw. Heizungssteigleitung vorübergehend geöffnet. Bei korrekter Verbindung zirkuliert es frei im System, die Fugen werden nicht nass und die Metalloberfläche bleibt heiß.

Bevor Sie das System mit Ihren eigenen Händen montieren, sollten Sie sich Schulungsvideos mit Anweisungen zur Installation des Trockners (Schritt für Schritt und mit allen Armaturen) ansehen.

Technologie der Arbeit mit dem Modell "Leiter"

Für beheizte Handtuchhalter vom Typ "Leiter" werden hauptsächlich seitliche und diagonale Montageschemata verwendet. Für Anschluss unten An den Bögen können Schwenkwinkel und zusätzliche Stutzen montiert werden, die ein seitliches Einbringen von Rohren ermöglichen.

Einfügung in das Zentralheizungssystem

Der Einbau in das Heizsystem kann nur außerhalb der kalten Jahreszeit erfolgen. Dazu müssen Sie die Genehmigung der Verwaltungsgesellschaft einholen, die Steigleitung schließen und das kalte Wasser ablassen.

Um die Hähne vorzubereiten, ist es besser, einen Meister aus dem Strafgesetzbuch einzuladen. Das Vorhandensein eines Dokuments mit einer Liste der durchgeführten Arbeiten ermöglicht es Ihnen, sich im Falle eines Unfalls von der Verantwortung zu befreien. Das Risiko von Undichtigkeiten am Handtuchwärmer selbst wird durch Absperrventile nach dem Bypass minimiert.

Ein wesentlicher Nachteil des Anzapfens der Heizungsanlage ist eine verzögerte Dichtheitsprüfung.

Installation eines beheizten Handtuchhalters im Badezimmer

Wenn das Warmwasser- oder Heizungssystem auf der Basis von aluminiumverstärkten Polypropylenrohren hergestellt wird, dann ist das Werkzeug z Threading wird ersetzt durch ein Lötkolben, und vom Werkzeug benötigen Sie zusätzlich einen Rohrschneider oder eine Bügelsäge. Wir betrachten das Prinzip und die Technologie des Schweißens von Polypropylenrohren nicht, da dies Thema eines separaten Artikels ist. Wenn Sie den seitlichen Anschluss des beheizten Handtuchhalters verwenden, werden alle Arbeiten nach der oben genannten Methode ausgeführt. Dies passt zu standardmäßigen "U"- oder "M"-förmigen Systemen.

Wenn im Badezimmer ein beheizter Handtuchhalter eines anderen Typs installiert ist, gibt es möglicherweise mehrere Anschlussmöglichkeiten. Berücksichtigen Sie mögliche Optionen für den Anschluss eines Trockners in Form einer Leiter. Dies sind zwei parallele Rohre, zwischen denen mehrere "Stufen" verlaufen. Die gesamte Struktur besteht aus verchromtem Edelstahl. Vertikale Rohre haben vier Gewindelöcher, in die je nach Anschlussschema Sanitärelemente eingeschraubt werden. Das:

• Zwei Wasserhähne an Warmwasseranschlüssen
• Mayevsky-Kran (Luftauslass). Es ermöglicht Ihnen, Luft aus dem System abzulassen und den Wasserfluss zu verhindern.
• Stummel

Handtuchhalter in Form einer Leiter — Foto 07

Installation und Anschluss

Der Raum im Badezimmer ist in vier Zonen unterteilt:

1. Null - direkter Kontakt mit Wasser (Badewanne oder Dusche).
2. Das erste ist eine Dusche. Der Abstand über der Badewanne oder das Volumen der Duschkabine entlang des Umfangs beträgt 10-15 cm, wo die Gefahr einer großen Menge Spritzer besteht. Sie benötigen ein Gerät mit mindestens IPx7-Schutz.
3. Die zweite ist die kreisförmige Abdeckung um die 1. Zone herum, ab einer Länge von 60 cm und entlang der Höhe des Badezimmers. Geringe Wahrscheinlichkeit von vertikalen Spritzern. Geeignete elektrische Ausrüstung mit Schutzart IPx4 oder höher.
4. Das dritte ist ein Segment außerhalb der zweiten Zone, ein relativ zuverlässiger Ort für die Installation eines elektrischen Geräts und den Anschluss an ein Netzwerk mit Spritzschutz und der obligatorischen Installation eines RCD.

Aufmerksamkeit! Wenn Sie einen elektrischen Trockner verwenden, der an das Stromnetz angeschlossen ist oder ein Thermostat am Stecker installiert ist, ist die Länge des Kabels wichtig. Die Steckdose muss in der 3. Zone und der Handtuchheizkörper je nach Schutzart des Gehäuses in der 2. oder 1. Zone platziert werden

Besser ist es, den beheizten Handtuchhalter in der dritten Zone zu platzieren, damit keine Spritzer auf das Gerät fallen

Die Steckdose muss in der 3. Zone und der Handtuchwärmer je nach Schutzart des Gehäuses in der 2. oder 1. Zone platziert werden. Es ist besser, den beheizten Handtuchhalter in der dritten Zone zu platzieren, damit keine Spritzer auf das Gerät fallen.

In welcher Höhe hängen sie

1. Der Hauptpunkt beim Standort der Ausrüstung ist der Feuchtigkeitsschutz.
2. Die Installation des Geräts erfolgt in einem Abstand von mindestens 120 cm vom Boden, es ist erforderlich, sich von der Sanitärausstattung um mindestens 60 cm zurückzuziehen.
3. Über der Waschmaschine kann ein elektrisch beheizter Handtuchhalter angebracht werden, jedoch so, dass das Einlegen der Wäsche nicht behindert wird, wenn sich der Deckel vorne befindet.
4. Bei der Positionierung eines Leitertrockners müssen Sie die Körpergröße eines Erwachsenen für freien Zugang zur obersten Sprosse berücksichtigen.

Wie man Löcher in eine Fliese bohrt

Stellen Sie das Gerät nach Möglichkeit in die Nähe des Lüftungsgitters oder zwischen Tür und Dunstabzugshaube. Zur Befestigung des Handtuchheizkörpers sind zwei bis vier Punkte vorgesehen.

Dies sind Platten oder Halterungen mit Löchern für Befestigungselemente, die mit einer dekorativen Kappe abgedeckt sind. Die am häufigsten verwendeten Dübel für Schrauben 6x60.

Um einen elektrischen Handtuchwärmer auf der Fliese zu installieren, muss die Reihenfolge der Bohrlöcher in der Fliese berücksichtigt werden:

mit einem Marker müssen Sie die Punkte auf der Kachel markieren;

den Zahnschmelz an der markierten Stelle vorsichtig mit einem Bohrer bei niedrigen Drehzahlen schlagen oder dazu die Spitze einer Feile verwenden;
wenn es nicht möglich ist, den Zahnschmelz zu schlagen, sollte ein Stück Klebeband auf die Bohrstelle geklebt werden, damit der Bohrer während des Betriebs nicht verrutscht.

bohren Sie eine Fliese in einem unbelasteten Modus;

Bohren Sie die Wand im Puncher-Modus mit dem größten Druck;
Nachdem alle Löcher gebildet wurden, werden Kunststoffdübel hineingesteckt oder mit einem weichen Hammer verstopft.

Wichtig! Wenn die Installation vor dem Verlegen der Fliesen im Badezimmer durchgeführt wurde, dann sollten Sie die Regeln für das Verlegen von Kabeln und das Installieren von Steckdosen in Feuchträumen beachten.

Wie man ein Loch für die Steckdose macht und es installiert

Dazu müssen Sie die folgenden Schritte ausführen:

• mit einem Bohrer Löcher für Befestigungselemente bohren, Dübel werden hauptsächlich verwendet;
• die Enden der Drähte von der Isolierung abisolieren;
• Dübel in die vorbereitete Spannweite einbauen;
• führen Sie die Drähte mit Gummistopfen durch die Löcher;
• Verbinden Sie die blanken Enden der Drähte mit der Steckdose.
• befestigen Sie das Steckdosengehäuse an der Wand, befestigen Sie es fest;
• ziehen Sie die Befestigungsschrauben fest;
• Schalten Sie die Steckdose ein und prüfen Sie den Betrieb.

Wandhalterung

Das Markup wird zuerst durchgeführt:

1. Befestigen Sie den Handtuchheizkörper oder die Montageplatte so an der Wand, dass sich die Hauptteile des Geräts in der zulässigen Höhe befinden.
2. Markieren Sie die Position eines oberen Verschlusses.Ein Lot oder eine Wasserwaage ist hier nützlich, dann müssen Sie vom markierten Punkt aus eine vertikale und horizontale Linie direkt in die Wasserwaage ziehen.
3. Befestigen Sie den beheizten Handtuchhalter so, dass die Stelle der ersten markierten Befestigung übereinstimmt, und kombinieren Sie auch 2 benachbarte Befestigungselemente mit Linien, markieren Sie ihre Positionen an der Wand.
4. Bestimmen Sie mit einem Lot und/oder einer Wasserwaage die Position des vierten Befestigungspunkts und vervollständigen Sie dann die Markierung bis zum richtigen Rechteck. Prüfen Sie zur Sicherheit, ob die letzte Markierung genau bestimmt ist, indem Sie den Handtuchwärmer wieder anbringen.
5. Löcher gemäß Markierung bohren. Jetzt ist alles bereit, um das Gerät zu reparieren.

Konnektivitätstechnologie

Die Reihenfolge, Funktion der Arbeit hängt von der Art des beheizten Handtuchhalters ab. Eine große Schwierigkeit entsteht durch die einfachsten - Wassertrocknung, minimale Arbeit - elektrische Geräte.

Materialien, Werkzeuge

Nach dem Kauf eines Trockners für Handtücher, dem Lesen der Anweisungen und der Auswahl einer Verbindungsmethode werden Materialien und Werkzeuge vorbereitet. Das benötigte Set beinhaltet:

• Bleistift, Maßband;
• Mayevsky-Kran, Kupplung, 2 T-Stücke;
• Verbindungselemente, Klammern;
• Messer, Lötkolben für PVC-Rohre;
• Schraubendreher, Hammer;
• Kabel, FUM-Klebeband oder Klempnerfaden;
• Schlüssel;
• PVC-Rohre;
• eben;
• Beschläge - gerade, abgewinkelt;
• Kugelhähne.

Installation eines wasserbeheizten Handtuchhalters

Dies ist die häufigste Art von Struktur, die an ein Warmwasserversorgungssystem angeschlossen ist. Das Anschließen eines beheizten Handtuchhalters bereitet in diesem Fall keine Schwierigkeiten für diejenigen, die mit Werkzeugen umgehen können. Ein möglicher erster Schritt ist die Demontage des alten Produkts. Schalten Sie in diesem Fall zuerst die Warmwasserzufuhr ab und entfernen Sie die alte Struktur. Wenn es nicht verfügbar ist, werden die Arbeiten nach folgendem Schema ausgeführt:

1. Markieren Sie mit einer Wasserwaage und einem Bleistift an der Wand die Stellen, an denen der Trockner befestigt werden soll. Vergessen Sie nicht die erforderliche Neigung des Eyeliners (von 3 bis 10 mm).
2. Schließen Sie die Warmwasserzufuhr. Installieren, befestigen Sie den beheizten Handtuchhalter.
3. Ein Jumper-Bypass ist montiert, T-Stücke und Kugelhähne sind an den Rohrenden installiert.
4. Mit Hilfe von Armaturen werden Wasserhähne angeschlossen, ihre Richtung wird reguliert.
5. Installieren Sie Mayevskys Wasserhahn zum Trocknen von Handtüchern.

Alle Verbindungen sind mit Klebeband (Tow) abgedichtet. Nachdem Sie die Dichtheit überprüft haben, schalten Sie die Wasserversorgung ein und testen Sie die Qualität der Verbindungen erneut.

Elektrische Geräte anschließen

Dieser Trockner kann in jedem Raum installiert werden, in dem eine Steckdose vorhanden ist. In diesem Fall wird die Struktur an der Wand befestigt und dann an das Stromnetz angeschlossen.

Da die Luftfeuchtigkeit im Badezimmer immer hoch ist, wird besonderes Augenmerk auf Sicherheitsstandards gelegt:

• Erdung in der Wohnung ist eine zwingende Bedingung;
• Installieren Sie nur versteckte isolierte Kabel und sichere Steckdosen.
• die Verwendung eines RCD ist eine notwendige Maßnahme.

Die Installation von elektrisch beheizten Handtuchhaltern hat auch ihre eigenen Anforderungen:

• der untere Teil der Struktur muss mindestens 200 mm vom Boden entfernt sein;
• der Abstand vom Trockner zum Waschbecken oder Badezimmer muss mindestens 600 mm betragen, zu den Möbeln - 700 mm;
• Zwischen dem beheizten Handtuchhalter und der Wand müssen Sie 300 mm Abstand lassen.

Die Steckdose darf nicht in engem Kontakt mit den Stromkreisen des Handtuchtrockners stehen. Diese Option wird normalerweise für Privathäuser gewählt.
