Drahtklemmen: vorhandene Klemmentypen + detaillierte Anschlussanleitung

PSA-Kappen - 8 Arten

PPE - steht für verbindende Isolierklemme. Diese Art von Mützen kam aus dem Westen zu uns.In Amerika wird diese Verbindung und die Methode zum Isolieren von Drähten als die gebräuchlichste angesehen.

Darüber hinaus ist die Auswahl ausländischer Verbraucher viel reichhaltiger als bei uns.

Unsere Hersteller produzieren eigentlich nur zwei Arten von PSA:

• normale glatte PSA
• PSA-Mützen mit Flügeln

Im Westen können Sie, wie sie sagen, für alle Gelegenheiten abholen. Es ist nicht klar, warum die Chinesen noch kein Aufhebens gemacht haben und nicht begonnen haben, dasselbe für unseren Markt zu produzieren.

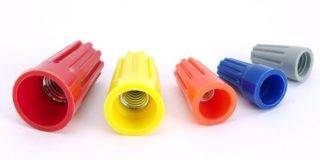

Hier sind die wichtigsten 8 Arten von PSA-Mützen, die Sie dort finden können (entnommen von hier).

Dies ist die klassische und verstärkte (mit Flügeln) PSA, die wir alle kennen:

PSA mit verbesserter Kappenform, die ein angenehmeres Arbeiten beim Verdrehen ermöglicht:

PSA-Haube mit flachem Profil für Arbeiten in engen Räumen oder kleinen Anschlussdosen:

Flaches Design mit Winglets für mehr Drehmoment:

Das nächste Cap ist meiner Meinung nach eine sehr umstrittene Entscheidung, die aber auch freigegeben wird. PSA zum Verbinden von Aluminiumleitern mit Kupfer. Die Kappe ist mit einem speziellen Antioxidans gefüllt, das Oxidation verhindert:

Feuchtigkeitsfeste Klemmen, die an Drähten in Schaltschränken an der Fassade des Hauses oder in Nassräumen und sogar direkt im Boden im Garten installiert werden können:

Sie enthalten 100 % Silikon-Dichtstoff, der vor Feuchtigkeit und Korrosion schützt.

Eine Wärmeschrumpfung oder hermetische Isolierung der Verbindungsstellen ist nicht erforderlich.

PSA mit einem Loch oben in der Kappe.

Dies ist keineswegs ein Mangel, wie es auf den ersten Blick erscheinen mag, sondern eine Klemme, die speziell zum Verdrillen von Erdungsleitern entwickelt wurde.Einer von ihnen wird einfach durch das Loch herausgeführt und mit dem Körper des Schildes oder der Ausrüstung verbunden.

Es gibt auch ähnliche Klemmen, bei denen der Draht nicht mit einer Feder, sondern mit einer Schraubverbindung gedrückt wird.

Es gibt auch ein Gerät - einen mit Silikon gefüllten Stecker. Jede PSA-Kappe mit Drähten wird darin platziert.

Danach kann dieser Twist sicher als wasserdicht angesehen und unterirdisch platziert werden - im Garten, in der Nähe der Tränken, beim Betreten des Hauses usw.

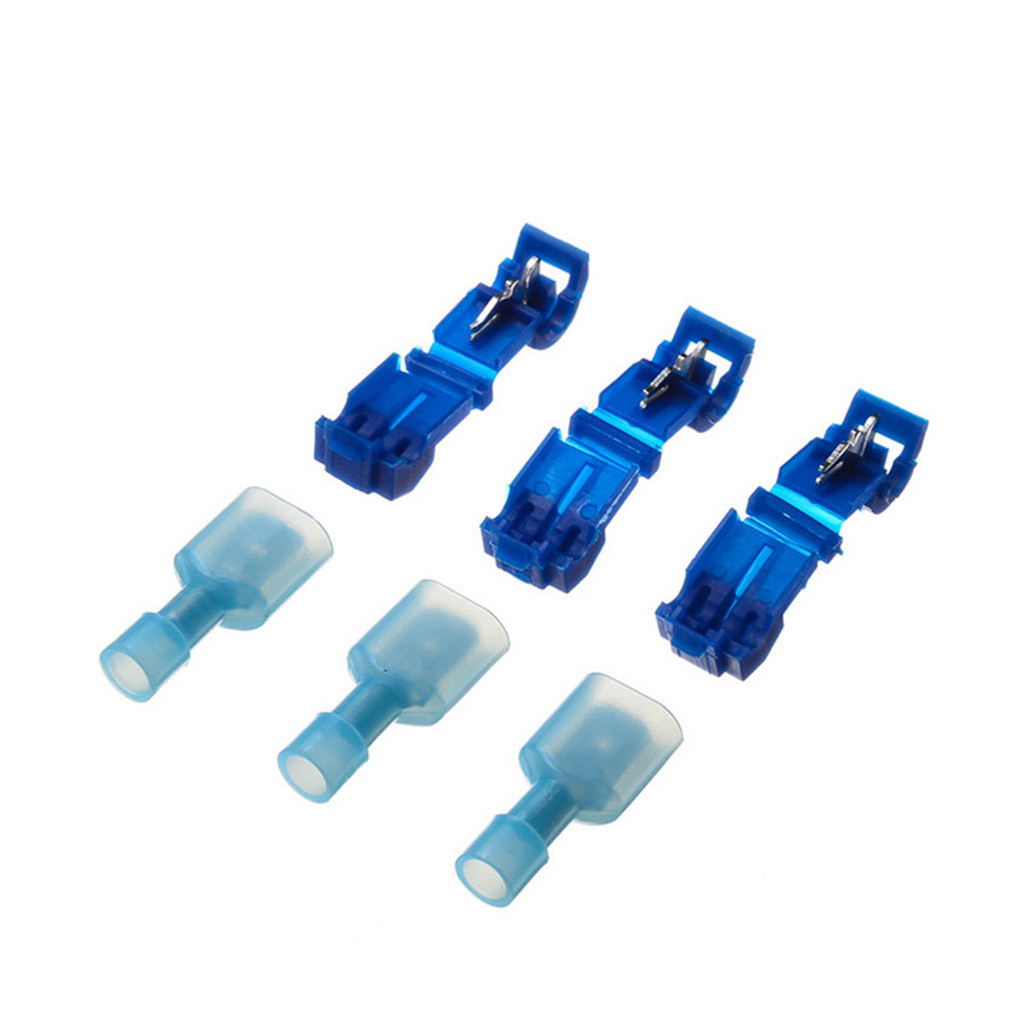

Fehler beim Verbinden von Stichleitungen mit dem Trunk

Die nachfolgend beschriebenen Situationen sind keinesfalls akzeptabel.

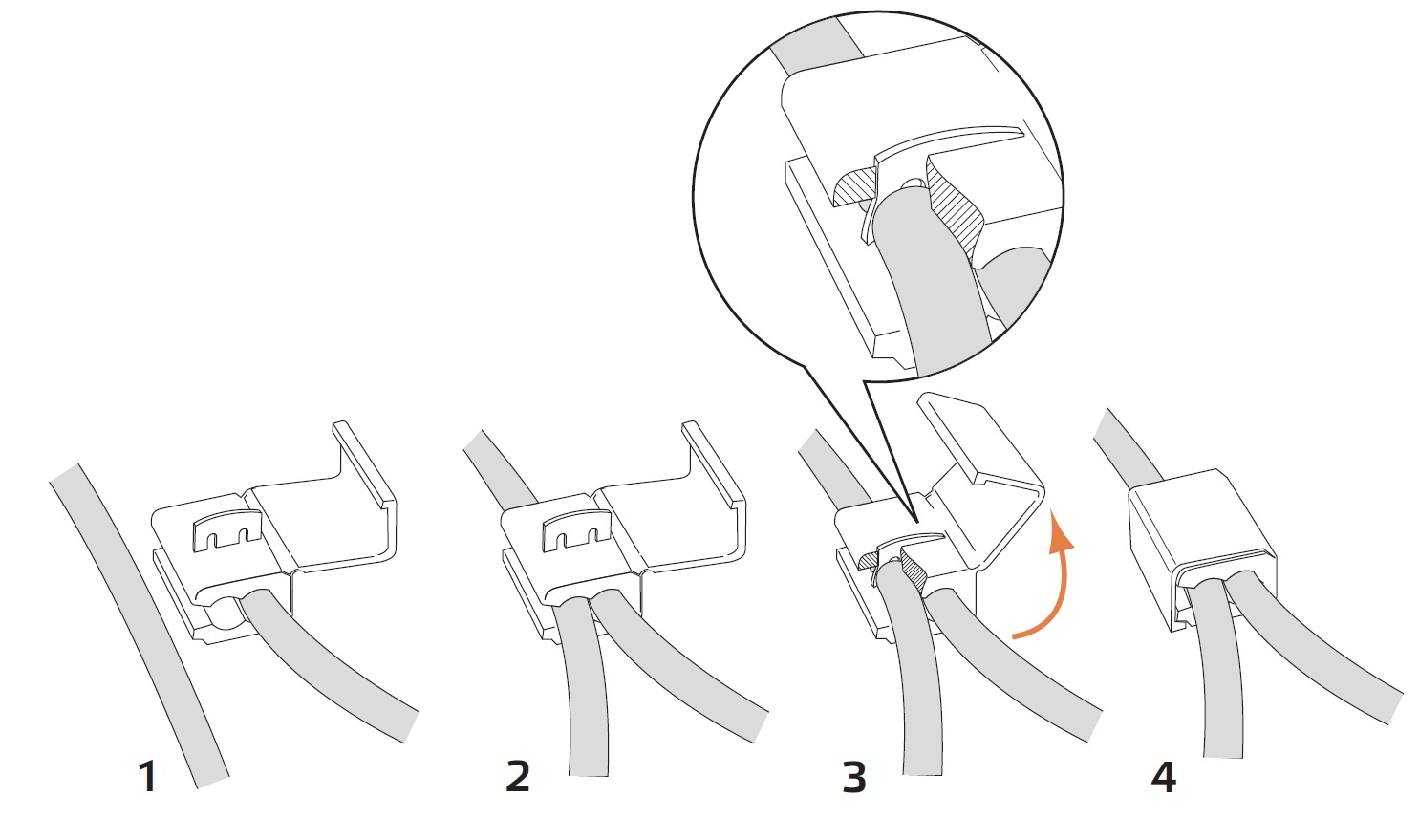

1. Drücken Sie bei der Montage der Klemmen nicht vollständig auf den Kopf. Möglicherweise besteht ein schlechter Kontakt.
2. Verwenden Sie die Abzweigklemmen ein zweites Mal. Auch wenn es wie ein funktionierendes neues aussieht, können die Schneidezähne bei der ersten Installation beschädigt (verbogen, gebrochen) werden und der Kontakt funktioniert in diesem Fall möglicherweise nicht.
3. Verbinden Sie Drähte, die nicht von der Hauptleitung abzweigen, aber einander gleichwertig sind.
4. Versuchen Sie, mit der Klemme nicht eine, sondern zwei Leitungen zu verbinden. Da die Schneidkontakte auf einer Ader zentriert sind, müssen sie genau durch den Mittelteil schneiden und in den Leiter fallen. Andernfalls werden sie verfehlen oder sich verbiegen.

Verbindungsmuffen für Hochstromleiter

Verbindungsmuffen für Hochstromkabel - Foto

Für hohe Ströme werden Anschlusshülsen verwendet. Geeignet für Aluminium- und Kupferdrähte oder eine Kombination. Die Nutzung ist recht einfach.

Gecrimpte Hochstromdrähte — Foto

Ein oder mehrere Drähte werden in die Hülse gelegt und mit einer Spezialzange festgeklemmt. Die Verwendung des Tools bietet eine hochwertige Verbindung, die keine zusätzliche Wartung erfordert.Es gibt verschiedene Arten von Produkten:

1. Um den Draht bei der Erdung mit dem Gehäuse zu verbinden, werden Hülsen mit einem flachen Ende und einem Loch darin verwendet.
2. Für einadrige Leitungen werden Schraubklemmhülsen verwendet;
3. Verzinnte Kupfer-Universalhülsen werden für beliebige Leiterkombinationen verwendet.

Spitze zum Crimpen von Litzenleitern - Foto

Die Spitze ist für den sicheren Anschluss von Kupferlitzen ausgelegt. Einerseits hat es eine Erweiterung. Vor dem Anschließen der Kupferdrähte müssen ihre Enden verdrillt und in die Verlängerung eingeführt werden. Dann wird die Spitze mit einer Klemmzange gepresst. Das so behandelte Drahtende kann zukünftig für beliebige Verbindungsarten verwendet werden.

Das Hauptziel bei der Verwendung verschiedener Mittel zum Verbinden von Drähten ist die Gewährleistung ihres zuverlässigen und langfristigen Kontakts. Kenntnisse über den Zweck und die Konstruktionsmerkmale von Produkten helfen, diese in der Praxis so effizient wie möglich einzusetzen.

Anforderungen

Für eine zuverlässige und langlebige Verbindung ist es erforderlich, dass die Verbindungsklemmen bestimmte Anforderungen erfüllen. Ihr Körper sollte aus glasfaserverstärktem Kunststoff bestehen - zur besseren Isolierung der Teile.

Der für die Herstellung von Beschlägen verwendete Kunststoff muss langlebig und widerstandsfähig gegen mechanische Beanspruchung sein. Außerdem muss die Abzweigklemme immun gegen Sonnenlicht, ultraviolette Strahlen und Wärmestrahlung sein.

Der Ankerkörper muss nach dem Anschließen der Drähte perfekt abgedichtet sein, um das Eindringen von Feuchtigkeit in die Brücke zu verhindern. Die Oxidation von Kontakten kann zu einem Stromausfall des Netzwerks oder, noch schlimmer, zu einem Kurzschluss führen.

Ärmel

Wenn für mehrere Drähte kräftige Klemmen benötigt werden, kommen Hülsen zum Einsatz. Sie sind ein verzinntes Kupferrohr oder eine flache Spitze mit einem Loch zur Befestigung.

Es ist notwendig, alle anzuschließenden Adern in die Hülse einzuführen und mit einem speziellen Crimpwerkzeug (Crimpzange) zu crimpen. Diese Drahtklemme hat eine Reihe positiver Aspekte:

1. Es ist sehr praktisch, Kabelschuhe mit Löchern zu verwenden, wenn die Drahtknoten an den Gehäusen mit Schrauben befestigt werden müssen.
2. Das Crimpen an der Verbindungsstelle trägt nicht zu einem erhöhten Widerstand bei.

Wie Sie sehen können, gibt es viele Drahtklemmen, jede mit ihren eigenen Vor- und Nachteilen. Wählen Sie basierend auf den Drähten, die Sie verbinden müssen, wo sich die Kreuzung befindet. Aber vergessen Sie nicht, dass das Wichtigste in der Elektrizität Zuverlässigkeit und Sicherheit ist.

Zweck und Vorteil von Steckverbindern

Der Hauptzweck dieser Klemme besteht darin, die erforderlichen Abzweigungen vom Hauptstromkabel durchzuführen, ohne die Hauptleitung zu unterbrechen. Der Mutternstecker wird an der Verbindungsstelle des Hauptkabels mit Abzweigdrähten installiert, ohne es zu schneiden. Entfernen Sie dazu einfach einen Teil der äußeren Isolierung und befestigen Sie die Klemme mit dem Draht.

Der Vorteil ist, dass Sie mit den "Muttern" elektrische Kupfer- und Aluminiumdrähte verbinden können

Es ist wichtig zu berücksichtigen, dass die Verbindung von Kupfer mit Aluminium ohne Verwendung einer Zwischenplatte, hauptsächlich Messing, nicht akzeptabel ist, da nach einiger Zeit der Oxidationsprozess beginnen kann.

Der Anschluss von Leitern mit einer Abzweigklemme wird am häufigsten verwendet, wenn elektrische Netze für Haushalts- oder Industriezwecke installiert oder elektrische Beleuchtungsgeräte angeschlossen werden müssen. Die Verwendung von Muttern zum Anschluss von Drähten ist in allen Stromversorgungsnetzen bis 660 Volt möglich.

Anwendungsbeispiel

Stellen Sie sich ein mehrstöckiges Gebäude vor, das aus sieben Stockwerken besteht. Wie Sie wissen, ist es üblich, in jedem Stockwerk am Eingang eine Telefonzentrale zu haben. Ausgehend von der unteren Etage zur oberen wird ein vieradriges oder fünfadriges Kabel verlegt (bei Neubauten mit moderner Verkabelung, wo ein Erdungsleiter separat geführt wird). Es geht durch alle Schilde auf den Böden. Von jedem Schild werden die Wohnungen bereits mit Strom versorgt. In dieser Situation ist die Verwendung eines "Mutter"-Verbinders einfach äußerst notwendig, um die Verbindung von elektrischen Drähten auf jeder Etage mit einem gemeinsamen Stammkabel sicherzustellen, ohne es auf jeder einzelnen Etage zu brechen.

Wenn in dieser Situation das "Rückgrat" auf allen Etagen brechen soll, verbinden Sie es mit den Klemmenblöcken. Dies wird die Zuverlässigkeit der Stromversorgung der Verbraucher erheblich verringern. Das heißt, wenn auf einer der Phasen der Verbraucher der unteren Stockwerke kein Kontakt besteht, besteht die Gefahr, dass die Verbraucher aller oberen Stockwerke, die ihrerseits an dieser Phase angeschlossen sind, in diesem Fall spannungslos bleiben.

Anschlussklemmen

Klemmenblöcke zum Anschließen von Drähten bieten einen unbestreitbaren Vorteil, sie können Drähte aus verschiedenen Metallen verbinden. Sowohl hier als auch in anderen Artikeln haben wir wiederholt daran erinnert, dass es verboten ist, Aluminium- und Kupferdrähte miteinander zu verdrillen.Die resultierende galvanische Kopplung führt zum Auftreten von Korrosionsprozessen und zur Zerstörung der Verbindung.

Und es spielt keine Rolle, wie viel Strom an der Verbindungsstelle fließt. Früher oder später wird sich der Twist trotzdem aufheizen.

Der Ausweg aus dieser Situation sind genau die Terminals.

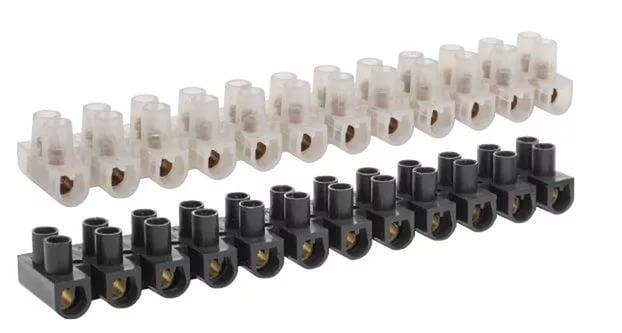

Klemmenblock

Die einfachste und billigste Lösung sind Reihenklemmen aus Polyethylen. Sie sind nicht teuer und werden in jedem Elektrogeschäft verkauft.

Der Polyethylenrahmen ist für mehrere Zellen ausgelegt, in denen sich jeweils ein Messingrohr (Hülse) befindet. In diese Hülse müssen die Enden der anzuschließenden Adern eingeführt und mit zwei Schrauben geklemmt werden. Es ist sehr praktisch, dass so viele Zellen vom Block abgeschnitten werden, wie zum Beispiel in einer Anschlussdose Kabelpaare angeschlossen werden müssen.

Aber nicht alles ist so glatt, es gibt auch Nachteile. Unter Raumbedingungen beginnt Aluminium unter Schneckendruck zu fließen. Sie müssen die Klemmenblöcke regelmäßig überarbeiten und die Kontakte festziehen, an denen die Aluminiumleiter befestigt sind. Wenn dies nicht rechtzeitig erfolgt, löst sich der Aluminiumleiter in der Klemmleiste, verliert den zuverlässigen Kontakt, wodurch Funken entstehen, sich erhitzen und zu einem Brand führen können. Bei Kupferleitern treten solche Probleme nicht auf, aber es ist nicht überflüssig, ihre Kontakte regelmäßig zu überarbeiten.

Reihenklemmen sind nicht für den Anschluss von Litzen bestimmt. Wenn Litzen in solche Anschlussklemmen geklemmt werden, können beim Anziehen unter Druck der Schraube die dünnen Adern teilweise brechen, was zu einer Überhitzung führt.

Für den Fall, dass Litzen in den Klemmenblock geklemmt werden müssen, müssen unbedingt Hilfskabelschuhe verwendet werden

Es ist sehr wichtig, den Durchmesser richtig zu wählen, damit der Draht später nicht herausspringt. Die Litze muss in die Öse eingeführt, mit einer Zange gecrimpt und in der Klemmleiste fixiert werden

Aufgrund all dessen ist die Klemmleiste ideal für Massivkupferdrähte. Bei Aluminium und Litze sind einige zusätzliche Maßnahmen und Anforderungen zu beachten.

Die Verwendung von Klemmenblöcken wird in diesem Video gezeigt:

Klemmen auf Kunststoffblöcken

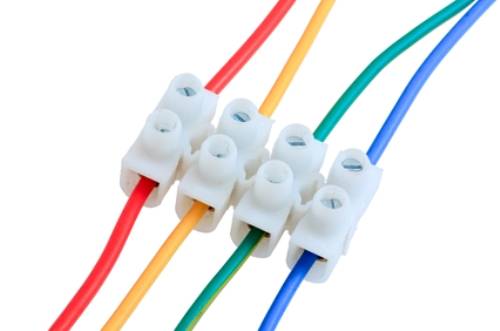

Ein weiterer sehr praktischer Drahtverbinder ist ein Anschluss auf Kunststoffpads. Diese Option unterscheidet sich von Reihenklemmen durch eine glatte Metallklemme. In der Klemmfläche befindet sich eine Aussparung für den Draht, so dass kein Druck auf den Kern durch die Drehschraube entsteht. Daher sind solche Klemmen zum Anschließen beliebiger Drähte geeignet.

Bei diesen Klemmen ist alles denkbar einfach. Die Enden der Drähte werden abisoliert und zwischen die Platten gelegt - Kontakt und Druck.

Solche Terminals sind zusätzlich mit einer transparenten Kunststoffabdeckung ausgestattet, die bei Bedarf entfernt werden kann.

Selbstklemmende Klemmen

Die Verdrahtung mit diesen Klemmen ist einfach und schnell.

Der Draht muss bis zum Ende in das Loch geschoben werden. Dort wird er automatisch mit Hilfe einer Druckplatte fixiert, die den Draht an die verzinnte Stange drückt. Dank des Materials, aus dem die Druckplatte besteht, lässt die Druckkraft nicht nach und bleibt die ganze Zeit erhalten.

Der innenliegende verzinnte Stab ist in Form einer Kupferplatte ausgeführt. Sowohl Kupfer- als auch Aluminiumdrähte können in selbstklemmenden Klemmen befestigt werden. Diese Klemmen sind Einwegartikel.

Und wenn Sie Klemmen zum Anschließen wiederverwendbarer Drähte wünschen, verwenden Sie Klemmenblöcke mit Hebeln. Sie hoben den Hebel und steckten den Draht in das Loch, dann fixierten sie ihn dort, indem sie ihn zurückdrückten. Bei Bedarf wird der Hebel wieder angehoben und der Draht ragt heraus.

Versuchen Sie, Klemmen von einem Hersteller zu wählen, der sich gut bewährt hat. WAGO-Klemmen haben besonders positive Eigenschaften und Bewertungen.

Die Vor- und Nachteile werden in diesem Video besprochen:

Verfahren zum Verbinden von Drähten oder Kabeln miteinander

Die Verbindungsstellen zweier Leiter müssen folgende Anforderungen erfüllen:

• Verlässlichkeit;
• mechanische Festigkeit.

Diese Bedingungen können auch beim Verbinden von Leitern ohne Löten erfüllt werden.

Crimpen

Diese Methode erfordert eine spezielle Ausrüstung. Das Crimpen von Drähten mit Hülsen wird sowohl für Kupfer- als auch für Aluminiumdrähte mit unterschiedlichen Durchmessern durchgeführt. Die Hülse wird je nach Profil und Material ausgewählt.

Pressalgorithmus:

• Abisolieren;
• Abisolieren von Drähten auf blankes Metall;
• die Drähte müssen verdrillt und in die Hülse eingeführt werden;
• Leiter werden mit Spezialzangen gecrimpt.

Die Auswahl der Hülse bereitet die Hauptschwierigkeiten. Ein falsch gewählter Durchmesser kann keinen zuverlässigen Kontakt herstellen.

Geschraubte Verbindung

Zur Kontaktierung werden Schrauben, Muttern und mehrere Unterlegscheiben verwendet. Die Verbindung ist zuverlässig, aber das Design selbst nimmt viel Platz ein und ist beim Verlegen unpraktisch.

Die Verbindungsreihenfolge ist:

• Abisolieren;
• der gereinigte Teil wird in Form einer Schleife mit einem Durchmesser verlegt, der dem Querschnitt des Bolzens entspricht;
• Auf den Bolzen wird eine Unterlegscheibe gelegt, dann einer der Leiter, eine weitere Unterlegscheibe, der zweite Leiter und die dritte Unterlegscheibe.
• Die Struktur wird mit einer Mutter festgezogen.

Ein Bolzen kann verwendet werden, um mehrere Drähte zu verbinden. Das Anziehen der Mutter erfolgt nicht nur von Hand, sondern auch mit einem Schraubenschlüssel.

Klemmenblöcke

Der Anschlussblock ist eine Kontaktplatte in einem Polymer- oder Karbolitgehäuse. Mit ihrer Hilfe kann jeder Benutzer die Drähte anschließen. Die Verbindung erfolgt in mehreren Stufen:

• Abisolieren um 5-7 mm;
• Entfernung des Oxidfilms;
• Installation von Leitern in gegenüberliegenden Steckdosen;
• Bolzenbefestigung.

Vorteile - Sie können Kabel mit unterschiedlichen Durchmessern anschließen. Mängel - kann nur verbunden werden 2 Verkabelung.

Klemmentypen für mehradrige und einadrige Kabel

Insgesamt gibt es 5 Haupttypen von Klemmenblöcken:

• Messer und Stift;
• schrauben;
• klemmend und selbstklemmend;
• Deckel;
• Nussbaumgriffe.

Der erste Typ wird selten verwendet, sie sind nicht für hohe Ströme ausgelegt und haben ein offenes Design. Schraubklemmen stellen einen zuverlässigen Kontakt her, sind aber nicht zum Anschluss von mehradrigen Kabeln geeignet. Klemmklemmenblöcke sind die am bequemsten zu verwendenden Geräte, für deren Installation ist keine spezielle Ausrüstung erforderlich. Auch Kappen werden häufig verwendet, sind aber im Gegensatz zu Klemmvorrichtungen mehrfach verwendbar. "Nut" wird praktisch nicht verwendet.

Klemmen im Anschlusskasten (Kupfer oder Metall)

Klemmen sind die gebräuchlichste Verbindungsmethode in einer Anschlussdose. Sie sind günstig, einfach zu montieren, bieten einen sicheren Kontakt und können zum Verbinden von Kupfer und Aluminium verwendet werden. Mängel:

• billige Geräte sind von schlechter Qualität;
• es können nur 2 Adern angeschlossen werden;
• nicht für Litzen geeignet.

Selbstklemmende Reihenklemmen WAGO

Es werden 2 Arten von Vago-Klemmenblöcken verwendet:

• Mit einem Flachfedermechanismus - sie werden auch Einweg genannt, da eine Wiederverwendung unmöglich ist. Im Inneren befindet sich ein Teller mit Frühlingsblättern. Bei der Installation des Leiters wird die Lasche herausgedrückt und der Draht geklemmt.
• Mit Hebelmechanismus. Dies ist der beste Anschluss. Der abisolierte Leiter wird in die Klemme eingeführt, der Hebel wird geklemmt. Eine Neuinstallation ist möglich.

Bei ordnungsgemäßem Betrieb funktionieren Vago-Klemmenblöcke 25-30 Jahre.

Verwendung von Tipps

Für die Verbindung werden 2 Arten von Spitzen und Hülsen verwendet:

• im ersten Fall wird die Verbindung innerhalb des Produkts hergestellt;
• im zweiten erfolgt der Abschluss von zwei elektrischen Drähten mit unterschiedlichen Spitzen.

Die Verbindung innerhalb der Hülse oder Spitze ist stark und zuverlässig. Es gibt auch spezielle Hülsen zum Verbinden von Kupfer- und Aluminiumdrähten.

Lötkabelschuhe

Die Spitzen werden mit einer Presse mit der Verkabelung verbunden. Wenn nicht, kann der Kontakt durch Löten hergestellt werden.

Der elektrische Draht und die Spitze sind innen verzinnt, das abisolierte Kabel wird nach innen gebracht.

Die gesamte Struktur am Kontakt muss mit Glasfaserband umwickelt und mit einem Brenner erhitzt werden, bis das Zinn schmilzt.

Haupttypen von Terminals

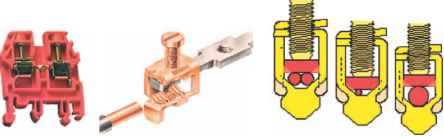

Schraube (Konstruktion, Barriere)

Schraubklemmen sind die beliebteste Option, die sich durch Einfachheit und hervorragende Zuverlässigkeit auszeichnen. Solche Reihenklemmen eignen sich zum Anschließen von Steckdosen und zum Verlegen von elektrischen Leitungen.

In diesem Fall wird der Anschluss von Drähten mit Schraubklemmen verwendet. Dies ermöglicht einen festen Halt.Verwenden Sie keine Schraubklemmen für Aluminiumdrähte.

Schraubverbinder

Klemme (Feder, selbstklemmend): Drahtklemmen

Solche Produkte werden auch Crimpanschlüsse für Drähte genannt. Die Kabel in ihnen werden mit einer Feder geklemmt. Hierfür ist kein Spezialwerkzeug erforderlich. Der abisolierte Draht wird vollständig in den Block eingebaut und mit einer Feder befestigt. Bei modernen Modellen ist eine Selbstklemmfunktion vorgesehen.

Federklemmen sind wegen der zuverlässigen Verbindung beliebt. Um den Kern zu entfernen, müssen Sie den Hebel zurückziehen. Bei Auswahl dieser Option muss der Klemmenblock unter Berücksichtigung der Anzahl der Anschlüsse ausgewählt werden. Federprodukte werden aus verschiedenen Polymermaterialien hergestellt. Das Kontaktelement besteht aus zwei Messingplatten.

Spannprodukte

Anschlussdosenklemmen

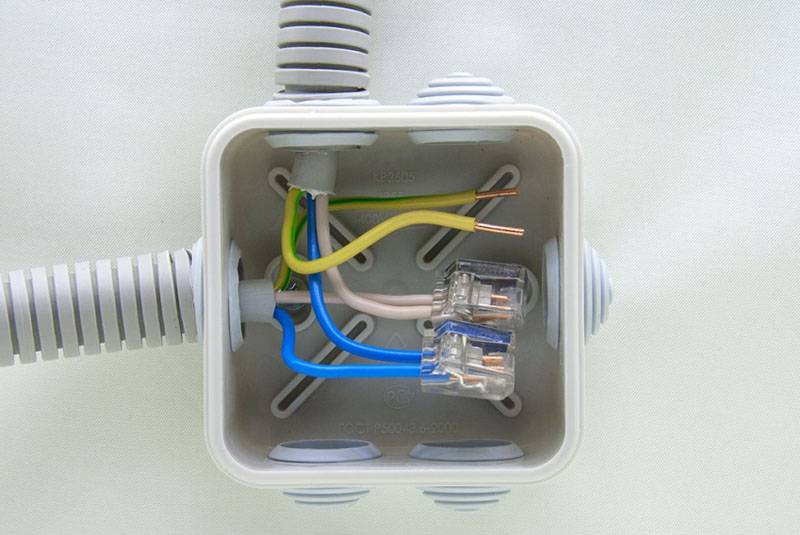

Zum Anschließen von Drähten in der Anschlussdose wird eine Klemme aus einem Kunststoffgehäuse mit Löchern für Leiter, einem Federelement und einer stromführenden Sammelschiene verwendet. Zum Anschluss muss der Leiter bis zum Anschlag in die Klemme eingeführt werden. Dabei drückt das Federelement fest auf den Leiter.

Klemmen in der Box

Abgesicherte Anschlüsse

Sicherungsklemmen werden zum selektiven Schutz von Sekundärkreisen verwendet. Es werden sowohl flexible als auch starre Leiter verwendet.

Klemmenblöcke

Die Reihenklemme ist ein Gerät zum Schalten von Stromkreisen aller Art mit paarweise verbundenen Klemmen. Produkte enthalten Nester mit großem Durchmesser. Die Pads haben gewindelose und Gewindeauslässe. Metallschrauben werden verwendet, um die Drähte festzuziehen. Die Arten von Pads sind unterschiedlich, aber das Prinzip ihres Geräts ist dasselbe.

Vago-Pads werden oft verwendet, um Drähte schnell zu verbinden. Es gibt zwei Arten:

• mit Flachfedermechanismus;
• universell mit Hebelmechanik.

Kompakte Reihenklemmen

Messerklemmenblöcke

Solche Optionen werden zum Erden und zum Erden von Stromkreisen verwendet. Sie werden auch zum Schneiden von Ästen in den Leiter verwendet. Messerverbindungen werden häufig für Audiogeräte verwendet. Ihr Merkmal ist, dass die Installation kein Abisolieren des Leiters erfordert. Der Draht wird einfach in die Klemmleiste eingelegt und gecrimpt.

Als Vorteil solcher Reihenklemmen wird die Zeitersparnis bei der Installation, die Zuverlässigkeit und die sichere Verbindung durch einen speziellen Hebel angesehen. Außerdem sind für die Montage keine Spezialwerkzeuge erforderlich.

Messermodelle

Die gebräuchlichsten Arten von elektrischen Klemmen

Drahtklemmen

Im Elektrofachhandel finden Sie eine große Auswahl an unterschiedlichen Klemmen. Sie unterscheiden sich in Material (Metall, Kunststoff, Kunststoff), Verwendungszweck, Befestigungsart, Aufstellort (Straße, Raum). Es ist unmöglich, alle Typen zu beschreiben, aber es gibt eine Reihe von Modellen, die am häufigsten verwendet werden. Die Verwendung einer bestimmten Art von Klemmmechanismen hängt von den Eigenschaften der Stromversorgung, den Anschlussparametern, den Betriebsbedingungen und anderen wichtigen Kriterien ab.

Einfache Schraubklemmen

Schraubklemmen für Drähte ermöglichen den Anschluss, ohne die Kabelstruktur zu stören. Die Klemme fixiert zuverlässig Drähte auch aus unterschiedlichen Legierungen wie Kupfer und Aluminium.

Standards für die Dicke der Drahtisolierung

Das Design des Geräts ist ein Kanal aus Metall (Bronze, Messing) mit geringer Länge und kleinem Durchmesser. Der Kanal hat zwei Gewindelöcher für Befestigungsschrauben.Üblicherweise werden im Alltag Einwegschrauben auf Polyethylenbasis oder aus Kunststoff verwendet. Die Verbindung zweier Segmente wird hergestellt, indem die Endteile von beiden Seiten in den Kanal eingebaut und anschließend verschraubt werden.

Abhängig von den Installationsparametern finden Sie unterschiedliche Klemmkonfigurationen. Diese beinhalten:

• Kabeldurchmesser;
• Isolationsklasse;
• Anzahl der Kontaktstellen;
• aktuelle Eigenschaften.

Selbstziehende und Hebelklemmausführungen

Klemmklemmenmechanismen selbstziehend

Solche Mechanismen zeichnen sich durch erhöhten Bedienkomfort aus. Um mit selbstspannenden Einwegklemmen zu arbeiten, genügt es, das abisolierte Drahtende bis zum Anschlag in das Loch einzuführen.

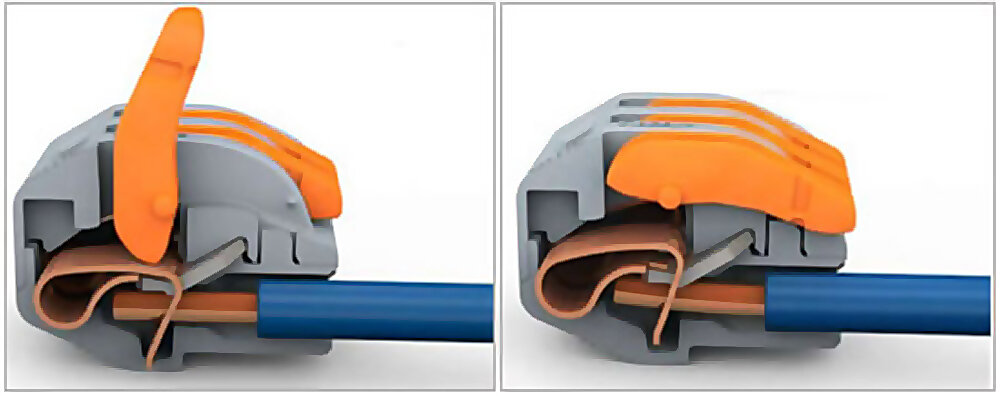

Die Plattenklemmen zum Anschluss des Leiters haben im Inneren eine Feder, die ein Herausrutschen des Leiters verhindert. Beim Verlegen im Kabel wird die Platte gegen die Ader gedrückt und blockiert die Ader. Um den Draht bei Bedarf herauszuziehen, müssen Sie die Platte mit einem Schraubendreher durch das Loch in der zweiten Reihe drücken. Diese Art von Klemmvorrichtung kann 3-4 wiederholten Verbindungen standhalten.

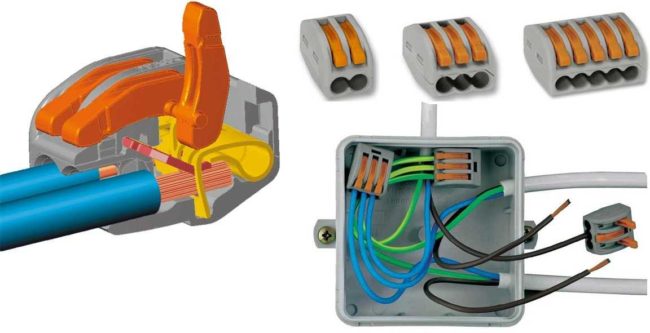

Eine bequemere Konfiguration wird in Betracht gezogen, wo Hebel anstelle von Schrauben verwendet werden. Der Draht steigt mit Hilfe einer Platte, die durch einen Hebel fixiert wird. Um ein solches Gerät zu bedienen, reicht es aus, den Hebel anzuheben, das Kabel in den Kanal einzuführen und den Mechanismus abzusenken, bis er einrastet. Um den Draht herauszuziehen, wird der umgekehrte Vorgang durchgeführt.

Anschließen von Isolierclips

Klemmkappen

Spiralkabelklemmen werden zum Verbinden von Leitern mit kleinem Durchmesser verwendet. Mehrere Adern werden abisoliert, zu einer Gruppe zusammengefasst und bis zum Anschlag mit einem Isoliermechanismus abgedeckt. Für eine zuverlässige Fixierung sollte die Kappe mehrmals gedreht werden.Die Kontraktion mehrerer Kerne erfolgt über eine konische Spirale. Beim Aufschrauben der Kappe wird die Kabelgruppe zu einem einzigen Knoten zusammengezogen.

Kappenverbinder aus Kunststoff werden für elektrische Leitungen mit geringer Leistung verwendet. Solche Klemmen werden auch bei der Installation von elektrischen Netzen im Haus verwendet.

Arten von Kappen:

• ohne anhaltende Vorsprünge;
• mit hartnäckigen Vorsprüngen.

Der zweite Typ wird für Drähte mit großem Durchmesser verwendet.

Durchdringender Spannmechanismus

Kabeldurchdringungsklemme

Stromleitungen bis 1 kW verwenden Durchstechklemmen. Sie ermöglichen es Ihnen, Segmente mit einem Querschnitt von 1,5-10 mm² an Stichleitungen und mit einer Fläche von 16-95 mm² zu verbinden. auf den Autobahnen.

Strukturell sind sie ein Metallgurt, der mit einer Isolierung bedeckt ist. Es wird mit einem Druckbolzen zusammengedrückt. Auf der Wickelplatte sind Metallzähne angebracht, die die Isolierung durchbohren und sich in den Leiter selbst eingraben und ihn sicher fixieren.

Piercing-Mechanismen für SIP

Anschluss mit feuchtigkeitsfester CIP-Drahtklemme

Mit Hilfe solcher Mechanismen ist es möglich, das SIP ohne zeitraubendes Abisolieren an einen blanken Draht anzuschließen. Sie bestehen aus verstärktem Fiberglas und Polymeren.

Es gibt zwei Optionen für SIP-Klemmen:

• mit einer Schraube;
• mit zwei Bolzen.

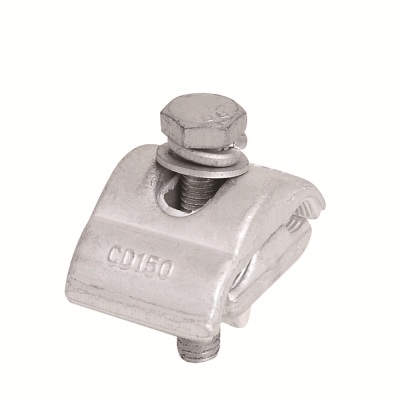

Die erste Methode wird auch Naked SIP genannt. Geeignet für den Anschluss blanker Drähte an SIP.

Die zweite Methode mit zwei Bolzen wird in Verbindung auf den Hauptleitungen verwendet. Der Körper besteht aus glasfaserverstärktem Polymer.

Zwischen Mutter und Schraube klemmen

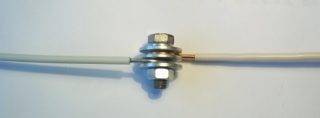

Geschraubte Drahtverbindung

In Stromnetzen wird aktiv eine einfache und zuverlässige Befestigungsmethode mit verschraubten Klemmvorrichtungen eingesetzt.

Zum Anschluss werden folgende Teile benötigt:

• Bolzen mit entsprechendem Durchmesser;
• schrauben;
• Unterlegscheiben;
• Kontermutter.

Mit diesem Verfahren können sogar Leiter aus unterschiedlichen Materialien verbunden werden.

Was ist das

Solche Produkte zeichnen sich durch eine Vielzahl von Designs und Formen aus, aber in vielen Situationen handelt es sich um „Mutter“-Verbindungen. Das Gerät beinhaltet 2 Spannplatten aus hochwertigem eloxiertem Stahl. Jeder hat spezielle Kerben für den Draht. Wenn es sich zwischen den Platten befindet, werden sie durch Anziehen von 4 Schrauben fest zusammengedrückt.

Zweigklemme

Klemmenblöcke befinden sich in einem robusten Gehäuse aus Spezialkunststoff. Der Koffer besteht wie die Klemme aus 2 Einzelteilen. Die Platten werden in der Mitte platziert: Beide sind mit einer Feder an den Körperhälften befestigt. Jede Verbindung ist im Inneren verborgen. "Mutter" zum Anschließen des Kabels dient als Verbindungs- und Schutzvorrichtung.

Wichtig! Der Hauptvorteil der technischen Komponente wird die Möglichkeit einer zuverlässigen und sicheren Verbindung von Kupferdrähten und Kabeln sein. Um eine solche Umschaltung durchzuführen, muss die Hauptleitung nicht unterbrochen werden

Es ist notwendig, einen kleinen Abschnitt des in die Matrize eingelegten Kabels zu reinigen. Der Ast wird an einer senkrechten Dachrinne befestigt.

"Nüsse" produzieren verschiedene Parameter mit ähnlichen technischen Indikatoren. Die Abmessungen eines bestimmten Modells werden entsprechend dem Querschnitt des Leiterkerns ausgewählt. Laut GOST werden die Klemmen 4-150 für Hauptautobahnen und 1,5-120 Quadratmeter für Zweige ausgewählt. mm.

Wie sieht eine Astklemme aus?
